Электросхема подключения генератора
Генератор – это основной элемент конструкции, который служит для преобразования механической энергии в электрическую. Шкив, расположенный на его валу, получает вращение от коленчатого вала двигателя. Электросхема зарядки генератором аккумулятора включает в себя следующие элементы:
- АКБ;
- генерирующее устройство;
- блок предохранителей;
- ключ зажигания;
- приборная панель;
- блок выпрямителей;
- диоды.
Принцип действия: при включении зажигания «плюс» «отправляется в путь», минуя предохранители и диодный мост, поступает на «минус». Далее положительный заряд перемещается на обмотку генератора, при этом шкив вращается, как и якорь, – благодаря явлению электромагнитной индукции образуется ток.
Как проверить уровень заряда батареи в процессе зарядки?
Многие из новейших зарядных устройств оборудованы дополнительными индикаторами, позволяющими безошибочно определить степень зарядки АКБ в процессе протекания самого зарядного процесса. Некоторые из наиболее усовершенствованных устройств имеют дисплей, где высвечивается текущее значение напряжения, которого успела достичь батарея на данный момент.
Итак, как узнать, что аккумулятор зарядился и процесс пора завершать?
Если ЗУ снабжено индикатором, то при достижении полного заряда батареи он обычно загорается зелёным цветом. При наличии дисплея на заряднике можно посмотреть величину напряжения АКБ: его значение в диапазоне от 12,6 В до 12,9 В свидетельствует о том, что ёмкость батареи восстановлена в полном объёме. Кроме того, всегда можно воспользоваться мультиметром, замерив напряжение на клеммах аккумулятора с его помощью, если для зарядки используется самое простое, не оснащённое дополнительным функционалом зарядное устройство.
Как видим, вариантов, чтобы определить, зарядился ли аккумулятор автомобиля, множество. Каким из них воспользоваться, решайте сами. Во многом это будет определяться выбранным ЗУ, с помощью которого осуществляется зарядка АКБ.
Аккумулятор выполняет важную роль в автомобиле. При повороте ключа зажигания он посылает ток на стартер. С его помощью происходит запуск двигателя. Если он разряжен завести машину не получится.
Поэтому, чтобы не возникли проблемы с запуском, особенно это важно в зимний период, необходимо периодически следить за емокстью аккумуляторной батареи. Т.к
с наступлением зимы многие автовладельцы сталкиваются с этим. Связано это с тем, что отрицательная температура оказывает плохое влияние на электролит. О том, как проверить заряд аккумулятора автомобиля в домашних условиях рассмотрим ниже.
Как проверить состояние аккумулятора нагрузочной вилкой
Данная проверка тока заряда относится к более профессиональному методу. Такой способ используют в технических центрах по ремонту автомобилей. Т.к. он дает достаточно точный показания, и к тому же способен работать под нагрузкой.
Нагрузочная вилка – это прибор, который позволяет достаточно точно проверить степень исправности батареи. Состоит он из мультиметра и нагрузочного сопротивления. Существуют и более сложные исполнения прибора, в которых имеется дополнительно амперметр.
Как проверить состояние АКБ автомобиля нагрузочной вилкой? Принцип проверки заключается в следующем:
- Нагрузочную вилку подключают к клеммам АКБ, которое дает ток короткого замыкания. Таким образом, имитируется работа стартера.
- Считываются показания на приборе, которые показывающие, на сколько снизился заряд батареи, когда Вы заведете машину.
| Показания, В | Степень зарядки, % |
| Больше 10,2 | 100 |
| 9,6 | 75 |
| 9 | 50 |
| 8,4 | 25 |
| Меньше 7,8 |
Сколько должен показывать аккумулятор под нагрузочной вилкой? Контроль заряда нагрузочной вилкой – самый точный способ на данный момент. Т.к. он имитирует работу стартера авто. Если в результате проверки прибор покажет просадку напряжения АКБ до 9 Вольт — значит слаб, и необходимо его зарядить. Нормальным считается, когда не меньше 10 Вольт.
Смотрите видео, как проверять аккумулятор нагрузочной вилкой:
Возможные проблемы
Аккумулятор автомобиля не заряжается от генератора, хотя машина используется регулярно? Поводов для этого немало. Рассмотрим подробнее те из них, с которыми наиболее часто сталкиваются автомобилисты.
Генератор работает, но не заряжает аккумулятор
Значок аккумулятора, светящийся красным цветом на приборной доске при движении автомобиля, сигнализирует о том, что из-за стечения каких-то обстоятельств АКБ перестала получать энергию от генерирующего устройства. То есть генератор работает, но почему-то не заряжает аккумулятор. Первопричина может прятаться как в самом генерирующем устройстве, так и в АКБ. Изначально следует определить повод для утечки тока, а вдобавок измерить напряжение на клеммах, проверить уровень и плотность электролита, что в большинстве своём позволит установить виновника неисправности. Обычно причина заключается в следующем:
- Сгоревший предохранитель. Когда это происходит в цепи АКБ, то зарядка не пойдёт непосредственно на батарею, остальные электропотребители авто будут действовать в штатном режиме. Кроме того, вольтметр покажет наличие напряжения в бортовой сети.
- Обрыв ремня генератора или ослабление его натяжки. В такой ситуации под нагрузкой генерирующее устройство будет «пробуксовывать»: ремень проскальзывает на шкиве, издавая свистящие звуки. При включении фар индикатор на панели, сигнализирующий о разряде аккумулятора, будет гореть. Устраняют причину неисправности заменой ремня, отрегулировав его натяжку.
- Повреждение контактов или проводки. Окислившиеся контактные клеммы АКБ способствуют утечке тока и не позволяют принимать заряд от генератора. Состояние контактов следует проверить не только на самой батарее, но и на генерирующем устройстве, а также на массе автомобиля. Окись удаляют путём чистки или специальным смазывающим составом. Генератор связан с аккумулятором напрямую толстым проводом. При его повреждении или наличии заводских дефектов заряд на батарею поступать не будет.
«Прыгает» зарядка
Иногда величина тока зарядки генератора может колебаться в широком диапазоне. Это отражается не только на полноценном поступлении энергии к АКБ, но и на других потребителях: тусклый свет фар, мигает лампочка освещения салона, магнитола работает с перебоями. Основные причины нестабильности величины поступающей зарядки:
- Регулятор генератора неисправен. Прибор, представляющий собой реле, должен обеспечить величину напряжения бортовой сети в допустимых пределах независимо от нагрузки, температурного режима, частоты вращения вала. Устройство датчика – это не что иное, как обычная электронная схема, имеющая выходы к графитным щеткам. Причиной неисправности оборудования может послужить:
- слабый контакт между проводами или обрыв в электрической цепи;
- некорректная регулировка;
- замыкание между контактами;
- спекание контактов, поломка пружины якоря. Повреждения прибора обычно проявляются в регулярном недостатке заряда аккумулятора или, наоборот, его переизбытке. Проверить устройство на работоспособность можно, используя тестер, переведённый в режим вольтметра.
- Выход из строя диодного моста. Конструктивный элемент генератора выполняет функции коллектора, придя ему на смену. Мостовая схема необходима для выравнивания пульсаций переменного тока и преобразования его в постоянный. Основные факторы, приводящие к поломке:
- неполадки с АКБ – низкая плотность электролита или замыкание между собой его банок;
- неверно выполненное «прикуривание» от другого авто;
- грязь или влага, проникшие внутрь корпуса генератора.
Признаки неисправности:
- мгновенная разрядка полностью заряженного аккумулятора;
- появление свистящих звуков из-под капота при запуске двигателя или во время движения;
- на табло высвечивается неисправность рулевого управления, перестаёт действовать усилитель руля;
- быстро тускнеют фары при движении;
- выключаются автомагнитола и кондиционер.
Кроме того, есть несколько ситуаций, когда АКБ будет разряжаться интенсивно, но это не связано с неисправностями в системе генератор – аккумулятор:
- Срок эксплуатации батареи, установленный заводом-изготовителем, подходит к концу.
- Редкие поездки на небольшие расстояния при полной электронагрузке – включено максимальное количество потребителей: фары, магнитола, кондиционер и так далее.
- Простаивание в многочасовых пробках при работающем двигателе.
Причины и способы устранения неисправности
Если у вас есть возможность взять на время чужой аккумулятор для проверки, то можно попробовать его поставить вместо своего на автомобиль. Разумеется, эта АКБ должна быть полностью рабочей. Собственно, таким образом вы и сможете узнать, в чем заключается причина проблемы — в АКБ или в генераторе. Ниже рассмотрим причины такой неисправности.
Внутреннее состояние АКБ
Обычно причиной, по которой генератор не может дать заряд аккумулятору, заключается в сульфатации пластин последнего. В этом случае поверхность пластин может быть покрыта солями — частично или полностью — которые не позволяют аккумулятору зарядиться. В том случае, если степень покрытия пластин небольшая, то в принципе, всегда можно попытаться восстановить работоспособность батареи. Однако, если процесс разрушения уже необратим, необходимо будет произвести замену устройства.
Что касается восстановления конструкции аккумулятора от сульфатации, то этот процесс может занять не одни сутки, при этом результат и качество восстановления нельзя гарантировать. Это означает, что вам в любом случае со временем может потребоваться новая АКБ. Процедура реанимации, как правило, начинается тогда, когда на АКБ нет признаков вздутия, механических повреждений, трещин и т.д. То есть корпус устройства должен быть целым.
Установка клемм АКБ на выводы
Но следует учитывать, что и внешнее состояние — это далеко не всегда гарантия того, что результат вас устроит. Внутри конструкции расположены банки, в которых могут откалываться пластины, что в конечном итоге приводит к возникновению короткого замыкания. Если это так, то кроме как покупки нового аккумулятора других вариантов нет.
Клеммы
Иногда появление светового индикатора может произойти во время езды на машине. В этот момент не стоит поддаваться панике, поскольку причина может быть довольно банальной. При наезде на кочку или в яму с аккумулятора может попросту слететь контакт, особенно это возможно, если клемма была плохо прикручена. Если это так, то его нужно просто вернуть на место и посильнее затянуть.
Проблемы с клеммами могут проявляться в случае их окисления, в том месте, где они соединяются с выводом. Чтобы решить эту проблему, окисление нужно просто зачистить. Для этого понадобится наждачная бумага мелкой зернистости. В процессе нужно быть максимально осторожным, поскольку можно случайно срезать свинцовую часть вывода, а это недопустимо. Если вы сотрете больше слоя, чем необходимо, клемма будет плохо держаться и начнет спадать на каждой кочке (автор видео — Авраменко Garage).
Ремень генератора
Какой заряд должен давать генератор и по каким причинам происходит перезаряд или невозможность заряда АКБ? Довольно часто проблема кроется в ремешке узла — при слабом натяжении ремень начнет проскальзывать на валу, в данный момент узел не сможет подавать напряжение в систему. Осуществляется переключение батареи и заряженный аккумулятор превращается из потребителя энергии в источник потребления, который постепенно разряжается.
Диагностика степени натяжения ремешка может осуществляться на выключенном моторе. Если ДВС отключен, его при необходимости можно попытаться подтянуть. Но следует учитывать, что проскальзывание может быть обусловлено не только плохим натяжением, но и износом профиля. Такую проблему решить удастся только путем замены ремешка.
К невозможности передачи вращения может привести мокрый или влажный вал — ремешок будет скользить по поверхности без усилия. Чтобы аккумулятор мог нормально заряжаться, шкив должен быть сухим, поэтому его достаточно будет только высушить. Определить проскальзывание достаточно сложно, в этом случае может произойти и обрыв ремешка.
Причина проблемы может заключаться в окислении проводов на генераторном узле в местах соединений. Если вы заметили белый налет, то как сказано выше, его можно удалить с помощью наждачки. Проведите визуальную проверку на возможное наличие обрывов проводов либо подгоревших контактов. Если провод перегорел, об этом может свидетельствовать характерный запах (автор видео — ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ).
Сколько времени заряжается аккумулятор от генератора?
При работающем движке генератор, вырабатывая энергию, пополняет её запас в аккумуляторной батарее. Продолжительность зарядки зависит от нескольких критериев:
- температура окружающего воздуха;
- остаточный заряд батареи;
- продолжительность срока её службы;
- величина зарядного тока генерирующего источника.
Сколько времени нужно проехать на машине, чтобы зарядить аккумулятор? Для полного заряда батареи автомобиль должен находиться в непрерывном движении не менее трёх часов. Аккумулирующие источники тех авто, что регулярно перемещаются на значительные расстояния, не будут нуждаться в подзарядке от внешних сетевых приспособлений.
Нередко у автовладельцев возникает вопрос: а происходит ли подзарядка аккумулятора, если движок запущен, а транспортное средство не движется? При правильном функционировании всех систем автомобиля энергия аккумулятора доступна для пуска двигателя или для обеспечения работы электроприборов при заглушенном двигателе. Следовательно, когда движок работает, независимо, находится машина в движении или нет, накопитель начинает подзаряжаться, восстанавливая энергетический запас. Единственное отличие – подзарядка на холостом ходу, как и при поездке на малой скорости с постоянными остановками в городском цикле, происходит медленнее, чем на движущемся продолжительное время автомобиле.
Следовательно, на вопрос «Как увеличить зарядку генератора» ответ прост: регулярно эксплуатировать «железного коня», передвигаясь на большие расстояния.
Проблемы с генератором
Аккумулятор не заряжается от генератора из-за ряда причин. Дабы быстро выявить эти проблемы, необходимо знать их особенности.
Проблемы с ремнем
Если генератор не дает зарядку, то проблема может заключаться в нарушении целостности ремня. Серьезное повреждение выявит и неопытный автовладелец. Сложнее определить его ослабление. Ведь в этом случае генераторы то дают зарядку то нет.
Для установки проблем с ремнем смотрят на индикаторы и лампочки. Они светятся практически постоянно. Для устранения производят натяжку ремней либо их полную замену.
Неисправные диоды, регуляторы, щетки
Генератор не дает зарядку на аккумулятор, если в состав включены неисправные диоды. Выявляют такие элементы при помощи мультиметров или тестеров. Допустима замена одного диода или же всего моста. Неправильно функционирующие элементы провоцируют то, что аккумуляторная батарея плохо заряжается, перезаряжается.
При перезаряде источника питания диоды, которые нормально работают, нагреваются. К скачкам напряжения приводит использование неработоспособного регулятора. Его замену производят сразу же.
Плохой заряд возникает из-за того, что щетки, которые входят в состав генератора, изнашиваются. Если замену не производят, то генератор не заряжает источник питания.
Переполюсовка
Если батарея ноутбука или автотранспорта полностью разряжена, выполняют переполюсовку. При правильном выполнении источник питания зарядится. Выполнять переполюсовку можно, если прослеживается изменения полюсов. В противном случае, заряжающий агрегат не стоит подключать.
При определении смены полюсов сосредотачиваться стоит на емкости банок, которые включены в состав свинцово-кислотных аккумуляторов, но не других источников. Для подзарядки применяют только те зарядные устройства, которые укомплектованы защитными элементами.
Переполюсовку не выполняют, если:
- Электролитический состав помутнел и заряженный автоаккумулятор быстро разряжается.
- Свинцовые пластины разрушились.
- КЗ банки, которая включена в состав.
- Низкая плотность состава.
Перегрузка
Почему батарея получает заряд, но напряжение не повышается? Основная причина – перегрузка генератора. К этому приводит подключение штатного и внештатного электрического оснащения, разнообразных гаджетов и установок. При этом генератор работает на пределе.
Такие сложности возникают у новичков-автолюбителей. Ведь они для тюнинга применяют разнообразные агрегаты и устройства, акустические системы, осветительное оборудование. Иногда автоаккумуляторы модернизируют, повышая уровень мощности источников питания. Поэтому выдаваемое напряжение не «покрывает» все затраты.
Другие причины
Почему генератор не дает зарядку? Это возникает из-за стремительного износа ротора, который не выполняет вращательные движения, застревает в статоре. Периодичность остановки ротора отличается. Справиться с этой проблемой поможет только демонтаж старой установки и монтаж нового агрегата, который нормально работает.
Пробой в цепи – не менее распространенная проблема, по которой автоаккумулятор не берет зарядку от электрогенератора. Самостоятельно выявить, отчего перестал функционировать генератор, проблематично. К этому мероприятию привлекают автослесарей, работников мастерских.
Генератор не выдает номинальное напряжение
Определяя, почему аккумулятор не заряжается, специалисты постоянно проводят разборку генератора. Эти действия позволяют установить такие неисправности:
Поврежденный шкив заменяют. Для выявления такого недочета периодически проводят осмотр этого элемента.
Истирание токосъемных щеток. При активной эксплуатации автотранспорта, автоаккумулятора токосъемные щетки периодически заменяются. При подборе элементов ориентируются на рекомендации производителей.
Износ токосъемных колец. Медные компоненты теряют целостность и свойства. Это приводит к снижению номинального напряжения. В результате, генератор не выдает заряд.
Нарушение целостности диодного моста. Поврежденные диоды выпаивают или впрессовывают
Здесь очень важно все процессы провести грамотно. Для этих целей используют паяльники, другие инструменты.
Автомобильная аккумуляторная батарея не заряжается по различным причинам. Если проблемы имеют отношение к утечке тока, то к их ликвидации необходимо приступать незамедлительно. Ведь нарушение работоспособности электрической системы приводит к короткому замыканию, возгораниям, прочее. Проверять нужно не только автоаккумулятор, но и генератор. Ведь вывести его из строя несложно. К примеру, к таким последствиям приводит подведение нештатного оборудования, непроверенных агрегатов и установок.
Причины отсутствия зарядки АКБ
Теперь мы знаем как проверить зарядку на автомобиле, следующим этапом будет поиск неисправности. Основные причины отсутствия зарядки:
- Слабый контакт клемм АКБ;
- Обрыв ремня генератора;
- Перегоревший предохранитель зарядки аккумулятора;
- Вышедшая из строя аккумуляторная батарея;
- Обрыв проводки или её короткое замыкание;
- Вышедший из строя генератор автомобиля.
Слабый контакт клемм и обрыв ремня генератора. Прежде всего надо открыть капот автомобиля и проверить состояние ремня генератора и клемм АКБ. Ремень должен находиться в натяжении, не болтаться
Обратите внимание на его состояние, если он ручейковый, то все ли ручейки целы. Клеммы АКБ должны быть прикручены, никакого окисла (белого и светло-зеленого налета) вокруг них не допускается
Так же следует проверить целостность контакта силовых проводов с самими клеммами, обычно это места их сгиба. Провода такого очень “не любят” и бывает что просто отламываются от клемм.
Перегоревший предохранитель зарядки аккумулятора. Не у всех автомобилей он конечно есть, но встречаются и такие. В автомобиле чаще всего есть два предохранительных блока, следует проверить каждый: один под капотом, другой под рулевой колонкой. Их местоположение зависит от марки авто. Вам следует открыть крышку предохранительного блока, на её обратной стороне указаны номера предохранителей и их предназначение. Если Вы нашли предохранитель отвечающий за зарядку в автомобиле, Вам следует проверить его целостность.
Вышедшая из строя аккумуляторная батарея. Эту причину определить проще всего. Так как если причина именно в АКБ, тогда зарядка у Вас будет, но заводиться автомобиль вновь после остановки двигателя не “захочет”. Обычно АКБ выходит из строя из-за отсутствия ухода за ней надлежащим образом или глубокого разряда. Можно попробовать реанимировать такую АКБ путём полного заряда и проверки плотности электолита, если конечно в ней не замкнули банки.
Зарядка АКБ

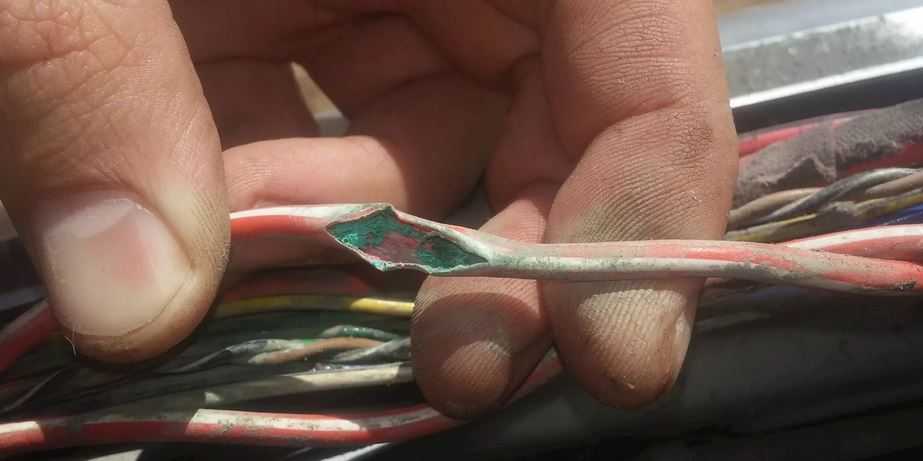

Обрыв проводки или её короткое замыкание. Обрыв проводки может случиться из-за плохой изоляции проводов или перетирания. В местах контактов проводка очень слабая и часто окисляется, а через какое то время происходит обрыв. Такое чаще всего наблюдается у автомобилей старше 20-ти лет. Первым делом проверьте целостность проводки на клеммах генератора.
Обрыв провода частенько сопровождается коротким замыканием. Как правило в местах короткого замыкания всегда есть оплавленные провода и пахнет палёным. Такую причину Вы обнаружите без особого труда, а вот устранить последствия этой беды уже бывает проблематично. Обычно при коротком замыкании все приборы автомобиля тухнут и он не подаёт признаков жизни. Если Вы обнаружили короткое замыкание, следует немедленно обесточить автомобиль сняв клемму аккумулятора
Делайте это осторожно. В случае КЗ клеммы автомобиля нагреваются и можно получить ожог
Как определить отсутствие зарядки АКБ из за обрыва? Проверить напряжение на генераторе при работающем моторе. Делать это следует между корпусом автомобиля и силовым проводом на генераторе (толстый, чаще всего красный провод). Если и там напряжение не соответствует положенному, не спешите расстраиваться, следующим этапом будет проверка подачи напряжения возбуждения на генератора.
Для этого Вам следует снять маленькую фишку с генератора. К нему обычно подходит два провода: один силовой по которому идёт ток заряда, другой – провод возбуждения генератора, идёт к контрольной лампе на приборной панели. Так вот, на маленьком проводе должна меняться полярность при включении зажигания. Что бы проверить напряжение на проводе возбуждения Вам понадобиться помощник. Если при включении зажигания полярность на проводе возбуждения не поменялась, ищите обрыв провода. Конечно, это редкий случай, но он имеет место быть.
Вышедший из строя генератор. Эта проблема самая распространённая. Причём чаще всего из строя выходит регулятор напряжения или щеточный узел. Обычно всё это совмещено в так называемой “таблетке“, к которой есть открытый доступ. Поменять её не составит труда, да и стоит она не так дорого. Для начала следует снять щеточный узел чтобы оценить его состояние. Сделать это чаще всего можно не снимая генератор, перед началом работ обязательно снимите минусовую клемму АКБ. Если щетки износились, то зарядки конечно не будет. Следующее что необходимо сделать, это проверить регулятор напряжения. Схему конкретно к Вашему генератору проще всего найти в интернете и по ней мультиметром проверить состояние регулятора.
Регулятор напряжения
Если проблема не в таблетке, тогда придется снимать генератор с автомобиля и разбирать его.
Батарея подключена, не заряжается (или Зарядка не выполняется в Windows 10)
Пожалуй, самый распространенный вариант проблемы — в статусе в области уведомлений Windows Вы видите сообщение о заряде батареи, а в скобках — «подключена, не заряжается». В Windows 10 сообщение имеет вид «Зарядка не выполняется». Обычно это говорит о программных проблемах с ноутбуком, но не всегда.
Перегрев аккумулятора
Приведенное выше «не всегда» относится к перегреву батареи (или неисправному датчику на ней) — при перегреве система прекращает зарядку, так как это может навредить аккумулятору ноутбука.
Если только что включенный из выключенного состояния или гибернации ноутбук (к которому во время этого не было подключено зарядное устройство) заряжается нормально, а через какое-то время вы видите сообщение о том, что батарея не заряжается, причина может быть именно в перегреве батареи.
Эксплуатация после процесса зарядки
Когда вы полностью зарядили АКБ, его можно подсоединять к бортовой сети машины. Но на этом обслуживание не заканчивается. За АКБ нужно правильно ухаживать.
Верный сервис означает следующее:
- Время от времени правильно анализировать состояние крепежных болтов батарее и при необходимости подкручивать их.
- Зачищать клеммы от окисления и его последствий (это позволит не допустить коррозии металла)
- Осмотр величины электролита любыми способами (погружение трубки, корпус ручки и т.д.). Обязательно нужно возмещать его потери, доливая очищенную воду или другой электролит.
- Время от времени контролировать плотность проводниковой жидкости. Это влияет на заряд аккумулятора.
В холодное время года все эти действия стоит делать каждый день или перед выездом. Только регулярные, последовательные и правильные действия позволят вам продлить работоспособность АКБ. Относительно новой батареи, то стоит еще в момент покупки, в магазине проверить его уровень заряда. Допустимая величина составляет 95%. В исключительных случаях следует подзарядить его с минимальными показателями, не больше номинальных – 14,4В на протяжении 2-3 часов.
В идеале стоит смотреть на дату производства аккумулятора. Если он хранился в магазине дольше года, то такую батарею не стоит приобретать. Правильно поискать другой экземпляр или другой магазин.
Если еще есть вопросы или дополнения по теме, то напишите нам об этом ниже. Ваши замечания сделают статью конкретнее, информативнее и полезнее.
