Все о прошивке эбу: что это такое и для чего необходимо

Что такое прошивка?

Что такое прошивка ЭБУ, как такое устройство правильно перепрошить при подключении к диагностическому разъему своими руками, какую использовать программатор для чип-тюнинга и оборудование? Перепрограммирование ЭБУ представляет собой процесс перенастройки блока управления двигателя со всеми калибровками. Прошивка представляет комплекс программ, записанных в памяти блока управления двигателя, при помощи которых производится управление его работой.

Если водитель решает осуществить чип-тюнинг авто, производится сброс ЭБУ. Тюнеры взаимодействуют с элементами блока управления двигателем (калибровкой), чтобы производить контроль за сжиганием горючей смеси и работой всех регуляторов агрегата.

В некоторых случаях, при проведении чип-тюнинга с помощью редактора производится только изменение программного кода. Но это происходит реже, чем внесение изменений в калибровку. Прошивка блока управления может располагаться или внутри процессора, или на внешней плате, здесь все зависит от модели двигателя и автомобиля.

Перепиновка ЭБУ мастерами в сфере чип-тюнинга может производиться с применением различных программаторов и оборудования. Цена на такое оборудование для чип-тюнинга высокая, но с применением таких программаторов есть возможность добавления серьезных корректировок в работу блока. Сам чип-тюнинг с таким оборудованием с распиновкой, калибровкой и программаторами может быть более качественным, если перепрошивка производится квалифицированным мастером.

Отметим, что тип интерфейса, который используется при чип-тюнинге для прошивки, не играет роли. Специалист должен быть уверен, что при надобности он сможет заново перепрограммировать устройство и восстановить заводские настройки программатора блока управления двигателем. Помимо этого, не нужно забывать, что ежегодно автомобильные производители совершенствуют систему защиты от угона. А это, усложняет работу специалиста по чип-тюнингу. На большинстве автомобилей, выпущенных до 2008 года, при чип-тюнинге с распиновкой и калибровкой нет возможности осуществить перенастройку устройства без его демонтажа.

Какие прошивки бывают?

На сегодня существует огромное число различных производителей программаторов оборудования для перепрошивки устройств управления двигателем. Наиболее известны и востребованы американские и немецкие производители, но и в России в последнее время растет число компаний, занимающихся выпуском программаторов. Это обусловлено распространением на территории стран бывшего СНГ транспортных средств с турбодизельными и инжекторными ДВС, а также современными блоками управления двигателями. Но в результате того, что автомобильные производители изначально на конвейере оснащают авто современными защитами от угона, отечественные программаторы оборудования иногда не позволяют перепрошить ЭБУ.

Что дает перепрошивка?

Если чип-тюнинг оборудования был произведен правильно, то изменения в работе мотора почувствуете сразу, при первой поездке. Грамотно проведенная процедура чип-тюнинга позволяет достичь плавной и ровной работы агрегата, в результате чего вождение становится более комфортным. Кроме того, калибровка и перепрошивка блока управления двигателем позволит увеличить мощность мотора, а также повысить его крутящий момент.

Эти параметры способствуют улучшению динамики транспортного средства, в некоторых случаях можно даже добиться снижения расхода топлива. Но не нужно гнаться за повышенной мощностью и постоянно перенастраивать оборудование, так как это может привести к нежелательным результатам. Тем более, делать это самому, не имея опыта, так как компьютер может выйти из строя.

В зависимости от программатора и блока управления, в ходе процедуры чип-тюнинга и защиты от угона можно изменять калибровку, от которой будет зависеть работа агрегата. По факту коррективам могут быть подвержены от тридцати до тысячи калибровок. Специалисты изменяют настройки УОЗ, параметры подачи горючей смеси, старта мотора и т. д. правки вносятся при помощи диагностического программатора, подключающегося кабелем к разъему. Демонтаж и выпаивание платы компьютера не требуется. В зависимости от авто, добиться улучшения параметров бывает невозможно с помощью программатора и подключения его к разъему кабелем.

При перенастройке компьютера заводские параметры, в частности, настройки по защите от угона, сохраняются в памяти. Поэтому если процесс чип-тюнинга осуществляется грамотно, всегда можно вернуться к стандартным параметрам. Отметим, что для самостоятельной перенастройки нужно применять софт и программаторы от именитых брендов.

3 Подготовка перед выполнением обновлений

Для начала следует еще раз внимательно подумать и решить, получится ли сделать всю работу своими руками или лучше обратиться к специалистам, которые имеют необходимое оборудование и профессиональные навыки. Одна ошибка может полностью сбросить все заводские настройки и тогда их придется отлаживать заново. Именно поэтому следует внимательно ознакомиться с порядком действий и купить некоторые материалы.

Первое что нужно сделать, это подобрать качественную версию прошивки, чтобы в дальнейшем не возникли проблемы. Для перенастройки можно использовать специальные программы. Их скачивают на ноутбук, так как работать с ним более удобно. Осуществить проверку софта будет несложно. Например, можно воспользоваться ChipTuningPRO, хотя многое зависит и от марки автомобиля. Также придется приобрести микросхему. Обычно это ПЗУ 27С256 или ПЗУ 27С512. Последний вариант продается не только в специализированных магазинах, но и в интернете. Можно также приобрести их в автомастерских, которые выполняют прошивку. Сразу же стоит поинтересоваться панелью, она должна отличатся высоким качеством. Ее задача состоит в защите микросхемы.

Не обойтись без программатора ЭБУ, который осуществляет прошивку. Он не очень дешевый, но есть возможность изготовить такой прибор самостоятельно или взять в аренду. Для прошивки Combiloader вполне реально найти бесплатный софт, а вот за Chiploader придется заплатить. При соединении с портом автомобиля понадобится K-Line адаптер. Он должен подходить и к ноутбуку, который желательно все же подключить к розетке во время работы.

Теперь остается разобраться со своими приобретениями и приступить к настройке.

Процесс прошивки

Теперь, когда все собрано, можно преступить непосредственно к процессу прошивки «мозгов». Рассмотрим последовательность действий направленных на совершения данного процесса:

  1. Устанавливаем ключ зажигания в 1 положение.
  2. Подключаем кабель K-line в необходимые разъемы. Один в OBD II-разъем, а второй конец к ноутбуку.
  3. Когда ПК нашел ЭБУ необходимо запустить соответствующую программу (для каждого производителя автомобиль она будет своя).
  4. Первым делом необходимо провести диагностические операции и определить, какое механическое и программное состояние «мозгов».
  5. Далее, после проведенных диагностических операций, можно преступить непосредственно к процессу прошивки.

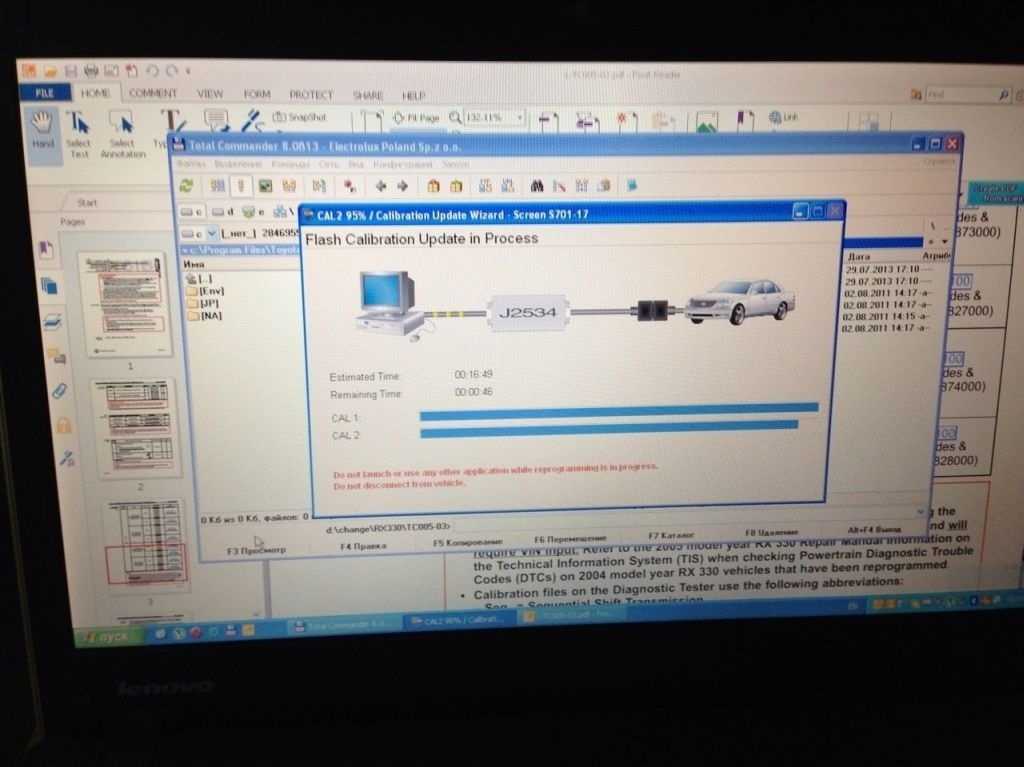

  6. Запуская программное обеспечение, для прошивки ЭБУ, и начинаем процесс «заливки» его в «мозги».
  7. После того, как все сделано, необходимо провести сброс всех ошибок.
  8. Отключаем кабель от автомобиля и переводим ключ в положение 0.
  9. Поворачиваем ключ зажигания в положение 2 и спустя 10 секунд заводим автомобиль. Если все было сделано, верно, то проблем не будет. Если, что-то автолюбитель сделал неверно, то машина и вовсе может не дать пуск двигателю.

Подводные камни

Единственным подводным камнем, который может случиться на всем пути, когда идет программирование ЭБУ двигателя станет неправильно выбранное программное обеспечение. Именно оно определяет порядок работы блока управления. Поэтому, перед тем как совершать данный процесс самостоятельно необходимо посоветоваться с профессиональными электриками или мастерами тюнинга, которые умеют совершать процесс правильно.

Рекомендации

Перед совершением процесса стоит посоветоваться с профессионалами. Заводы изготовители не рекомендуют вмешиваться в электрическую, а тем более электронную часть автомобиля. Это может повлечь за собой рад проблем и неисправностей, а также полный выход со строя автомобильного двигателя, особенно на новых моделях.

Так что если автомобилист решился все-таки совершить процесс самостоятельно, необходимо ознакомиться со всеми за и против, а также с рекомендациями изготовителя.

Вывод

Прошить «мозги» силового агрегата достаточно просто, поскольку в глобальной сети можно найти подробные инструкции к каждому мотору. Самое тяжелое — это правильно подобрать прошивку и соблюдение всех условий проводимого процесса.

Источник

Прошивка мозгов автомобиля: методы, способы

Прошивка мозгов автомобиля своими руками

Процедура прошивания мозгов самому через компьютер требует наличия опыта и практического навыка и теоретических знаний электроники. В сети интернет имеется большое количество информации о том, как перепрошить блок управления. Методов достаточно много, но существует главный принцип – это установить связь блока управления с компьютером и специальной программой загрузить новую прошивку.

Что нужно для успешного программирования ЭБУ в домашних условиях, чтобы самому произвести, на первый взгляд не сложную операцию? В первую очередь – это наличие компьютера с устойчиво работающей операционной системой. В случае сбоя в работе компьютера во время проведения прошивания, мозг может «прилечь» и в дальнейшем не запустить машину.

Чем перепрошить блок управления? Кроме компьютера необходим адаптер K-Line для связи с компьютером и соответствующая программа, позволяющая производить операции «чтения», «записи» прошивки, предназначенной для конкретного двигателя.

Прошивка мозгов в автосервисе

Мы уже определились с вопросом как перепрошить ЭБУ в домашних условиях самостоятельно и что нужно для этой цели. Если чипануть мозг самому не удается или нет уверенности в опыте по выполнению процедуры прошивания, то лучше в таком случае обратиться к специалистам автосервиса. Специалисты автосервиса обеспечены специальным дорогостоящим оборудованием и рядом программ, позволяющим соединиться как с «открытыми» блоками управления, так и с защищенными блоками. Прошить ЭБУ не составит труда и особого риска.

Компьютер автомобиля является сложной аппаратной частью управления двигателем. Поэтому перепрошивка авто сопряжена наличием для каждого блока специальных подпрограмм (модулей), которые необходимо покупать. Если владелец машины задумал сделать чип тюнинг, то дешевле такую процедуру осуществить в автосервисе. Потребность в установке прошивки возникает не часто, и как правило один раз. Поэтому не выгодно покупать адаптеры и программы, которые в последствии не пригодятся в использовании.

Возникают случаи, когда работник автосервиса просит оставить автомобиль для проведения чип тюнинга. А как узнать какая стоит прошивка на автомобиле после его получения? В этом может помочь независимый диагност, который подключив к колодке диагностики сканер, может представить идентификационные данные прошивки. В случае необходимости более глубокого анализа зашитой прошивки достаточно ее открыть в редакторе прошивок и определиться какие датчики имеются в комплектации, какие отключены, произведены ли изменения в маске ошибок, при какой температуре включается вентилятор системы охлаждения.

Инструкция по прошивке ВАЗ для новичков, подготовка программ

Этап 1. Подготовка всех необходимых программ для чип-тюннинга

Список программ, которые будут нужны нам для откатки прошивки:

1) Combiloader 2.1.8 — программа прошивальщик, будет прошивать ЭБУ.

2) Chip Tunning Pro версии 3.21 — программа для редактирование файла прошивки.

3) Enigma New — программа понадобится для распаковки сжатой прошивки. Дело в том, что после редактирования прошивки в программе Chip Tunning Pro прошивка начинает весить не 64 кб как положено, а 42 кб. Данная программа распаковывает прошивку в стандартный размер — 64кб. Перед тем как прошивать, лучше прошивку распаковать. Хотя я пробовал шить и 42 кб прошивки, всё проходило успешно, машина даже заводилась после этого.

4) Atomic Tune — программа для откатки самых важных калибровок — БЦН и ПЦН. Умеет диагностировать, показывать детонацию, загрузку форсунок. Пишет логи в формате ICD, которые пригодятся нам для отстройки фазы впрыска. Может работать как на январь 5.1, так и на январь 7.2, как на стандартном датчике кислорода, так и на ШДК.

5) FunTune — такая же программка для откатки самых важных калибровок — БЦН и ПЦН. Но в отличие от Atomic Tune умеет продолжать сессии обучения, но требует наличие специальных карт для работы с файлом прошивки. Из коробки доступны карты для прошивки j7es.v17.3_dmrv. Также умеет писать логи в формате ICD, EcuEdit. Я сделал несколько карт, для разных прошивок, карты находятся в папке с програмой в папке maps . Программа работает только с УДК, на блоках управления январь 5.1, январь 7.2.

6) OpenOLT — программа диагностики и ОНЛАЙН НАСТРОЙКИ (по отдельности некоторые важные калибровки) спортивной прошивки j7es/j7esa для НЕИНЖЕНЕРНОГО блока Январь 7.2 (т. е. самого обыкновенного ЭБУ, который нельзя настраивать в онлайн). Другие прошивки в онлайн настроить можно только с помощью инженерного блока. Можно в онлайне с ШДК отстроить БЦН (базовое цикловое наполнение), ПЦН (поправку циклового наполнения). Работает с давлением, можно настраивать турбо.

7) Программа R-Tuner. C помощью данной программы можно настраивать в онлайн некоторые калибровки прошивки j7esa на НЕИНЖЕНЕРНОМ блоке Январь 7.2. С помощью ШДК есть возможность, также в онлайне с иcпользованием RAM режима откатать БЦН, ПЦН. Также есть отличительная черта программы — она может показать таблицу обучения коэффциента регулирования топливной смеси. Далее эту таблицу можно записать в прошивку и в дальнейшем применить в своей прошивке. Также она работает с давлением, есть возможность настраивать турбо.

8) Программа HSP-Test. Работает исключительно с прошивкой j7esa версии 0.4.2 и выше. Позволяет настроить зажигание методом ускорений. Программа простая, но ей нет аналогов! Работает по скоростному протоколу спортивной прошивки j7esa. С помощью неё можно очень точно, по факту настроить зажигание. Найти нужный угол, на котором мотор развивает максимальную мощность.

9) Программа Шайтан. Многим она нравится. Может в онлайне на обычном январь 7.2, с использованием RAM режима отстроить БЦН, ПЦН, как на ШДК, так и на УДК, углы зажигания. Работает как по дросселю, так и по давлению.

10) Программа Injector by Andy Frost ver 1.2.3. Анализирует логи в формате ICD, корректирует файл прошивки. С помощью данной программы возможно по логам отстроить некоторые важные калибровки, холостой ход. Большое спасибо говорим ему, простое огромное человеческое спасибо за замечательную программу.

11) Прошивка j7es/j7esa и карты для прошивки. Карты это файлы, которые подсказывают программе Chip Tunning Pro каким образом открыть прошивку, где смотреть тот или иной параметр, калибровку. Каждую прошивку необходимо открывать своей картой. Данную спортивную прошивку скачиваем с сайта www.ecusystems.ru/forum/viewtopic.php?f=14&t=63 .

12) OpenDiag Free 1.3.8 для наглядной диагностики, очень удобная программа, рисует красивые графики, показывает часовой, путевой расход топлива.

Источник

1 Преимущества новой прошивки авто

Автомобили с автоматическим управлением вполне заслужено обрели популярность по всему миру. Тысячи автолюбителей мечтают иметь как минимум коробку-автомат, а как максимум – то, что в народе именуется «полный фарш»: климат-контроль, всевозможные регуляторы и наладчики, для продуктивной работы которых нужно всего лишь нажать кнопочку. Комфорт стал своего рода фетишем, требующим, однако, немало средств. Оборудование, столь милое сердцам любителей комфорта, стоит очень дорого и позволить его могут не все. Но, как это часто бывает в русских сказках, на каждую иноземную примочку всегда найдётся народный умелец и соберёт-таки из газонокосилки самоходную телегу. В нашем случае – доведёт до ума базовую комплектацию своего автомобиля и сделает её более интересной и полезной, используя современное оборудование в виде компьютерных программ. Стать таким умельцем, тем самым приобщившись к великому русскому гению, может каждый. Необходим лишь программатор и набор комплектующих.

На самом деле, перепрошивка ЭБУ имеет всего две основные причины. Первая – это желание сэкономить топливо. Вторая – жажда более высокой мощности и динамичности авто. Иногда использование прошивки бывает оправдано за счёт введения новых законов, запрещающих применение топлива ниже стандарта EURO-III. Ещё одним нюансом становится маркетинговая стратегия автомобильных компаний, из-за которой они часто усредняют показатели своего товара, чтобы иметь возможность продавать его по всему миру. С помощью прошивки ЭБУ вы можете попросту раскрыть потенциал своего автомобиля, который был припрятан ради удобства производителя. Качественный чип-тюнинг машины устраняет недостатки в электронной системе, и одним из залогов успеха является правильно подобранный программатор.

Как прошить своими руками?

Оборудование

Перед тем, как решите произвести сброс ЭБУ с инициализацией и его прошивку, необходимо ознакомиться с одной из основных составляющих этого процесса. А именно речь идет о редакторе для ЭБУ автомобилей. Редактор — это специальная программа, предназначенная для внесения изменений в настройки компьютера. Если решили произвести этот процесс сами, заранее необходимо подготовить как минимум один редактор.

Сегодня приобрести редактор для корректирования файлов компьютера — не проблема. В продаже можно встретить редакторы от различных брендов и для различных целей.

Среди популярных можно выделить:

  1. Delphi mt60. Вариант mt60 универсальный, поскольку подходит для редактирования большинства устройств, в том числе Микас от 7 до 11 версии. Приобрести mt60 для Микас 11 можно в любом специализированном магазине.
  2. Openbox. После подключения кабеля оборудования к разъему компьютера можно использовать редактор Openbox. Openbox один из распространенных вариантов. Openbox — универсальны редактор, подходит для блоков Январь, Бош и Микас 11. На практике Openbox взаимодействует с Микас 11 и прочими компьютерами, позволяя повысить защиту от угона и улучшить прочие параметры.
  3. Помимо Openbox, перенастроить компьютер Микас 11 от угона после подключения оборудования к разъему через кабель можно с помощью утилиты ЧипЭксплорер. Как и Openbox, эта программа подходит для Микас 11 и других ЭБУ.

Чтобы произвести настройку Микас 11 от угона с помощью Openbox, потребуется специальный модуль, который подключается к устройству через кабель. Разъем кабеля должен соответствовать диагностическому выходу. Процедура настройки Микас 11 или другого компьютера с помощью Openbox осуществляется в соответствии с инструкцией.

Что нужно знать?

Что необходимо знать о перепрошивке компьютера Микас 11 или другого для повышения защиты от угона? Приобретая редактор для Микас 11, необходимо проверять содержимое упаковки. В комплекте должна идти не только программа, которая позволит повысить защиту от угона, но и USB ключ, который выглядит как обычный флеш-накопитель. Если его в комплекте нет, то не сможете использовать программу. Желательно, чтобы на редактор была лицензия — в зависимости от производителя она может быть либо один год, либо полтора.

Специалисты не советуют заниматься этим самому — лучше отдать специалистам, чтобы не попасть на дорогой ремонт.

Прошивка ЭБУ своими руками на простом языке. На этой странице за пару минут наглядно заменим файл калибровок в ЭБУ через колодку диагностики OBD2. Сначала считаем стоковый файл калибровок, а затем запишем новый.

Вот и подходит к концу наш путь по самостоятельной прошивке ЭБУ. В предыдущих постах мы познакомились со структурой блока управления двигателем, поговорили о чип-тюнинге в целом, приобрели необходимое оборудование и установили программное обеспечение.

3 Что дает перепрошивка ЭБУ?

Что касается изменений в работе двигателя и других систем автомобиля после вмешательства в заводской процессор и установки новой прошивки, то при грамотном подходе тюнеров изменения будут заметны уже с первой поездки. Чип-тюнинг помогает достигнуть более ровной и плавной работы двигателя, что повышает комфорт вождения. Кроме того, можно увеличить мощность и крутящий момент на несколько процентов. Соответственно, будет улучшена динамика автомобиля и снижен расход топлива для некоторых моделей автомобилей. Однако не стоит гнаться за высокой мощностью и перекраивать процессор ЭБУ до неузнаваемости, это может дать и обратный эффект. И, конечно, не следует проводить изменения в программе своими руками, это верный шаг к выходу из строя всего блока управления.

При процедуре программного тюнинга специалисты меняют различные калибровки, от которых зависит работа мотора, в зависимости от марки автомобиля и типа двигателя. Изменениям могут подвергаться от 30 до 1000 калибровок. В основном меняются параметры УОЗ, подачи топливной смеси, запуска двигателя и т. д. Изменение прошивки происходит с помощью диагностического модуля с разъемом, при этом не требуется выпаивание микросхемы ЭБУ. Но на некоторых новых моделях автомобилей добиться улучшения показателей невозможно лишь с помощью диагностического разъема.

При прошивке электронного блока заводская программа сохраняется в базе компьютера, поэтому, при качественном чип-тюнинге, можно в любой момент вернуться к базовым настройкам. Как правило, тюнеры предлагают месяц тестирования, чтобы водитель ощутил все преимущества чип-тюнинга. Использовать для перепрошивки ЭБУ необходимо только программные продукты от известных производителей, в этом случае водитель получает гарантию на весь срок службы автомобиля, блок управления которого был зачипован по-новому.

5 Вариации устройств для прошивки

Выбор современного рынка устройств для модификации ЭБУ иномарок и отечественных автомобилей довольно широк. Например, оборудование для тюнинга на уровне профи будет стоить в районе 200$ (KESS, K-TAG). Многочисленные функции и способность большинство действий выполнить вместо вас и даже предотвратить возможные ошибки делают эти устройства привлекательными. Но в то же время такое оборудование для перенастройки чипов тяжело для понимания, хотя есть модели с вполне дружелюбным интерфейсом. Программаторы из этой категории часто способны читать и совершенствовать ЭБУ автомобилей азиатского производства.

Промежуточный класс устройств обойдется вам в 120$, там вполне достойный функционал, обслуживает он ЭБУ иномарок и отечественных автомобилей. Хорошо зарекомендовали себя в этом ценовом диапазоне программаторы Galletto серии MASTER. Ну, а для тех, кто хочет произвести минимум операций и не собирается экспериментировать, подойдет более простое устройство, которое не залезает «глубоко», но способно сделать оптимальный минимум для прошивки ЭБУ. Примером является Galletto 1260, стоимостью не более 40$. Единственным минусом является ограниченный набор обслуживаемых типов ЭБУ, но это решается просто, вам нужно подобрать необходимое именно вам оборудование.
