График крутящего момента
Пример №1. Суперкар мощностью 500 сил с крутящим моментом двигателя 500 Н*м и магистральная фура-тягач с отдачей 500 сил и 2500 Н*м на колесах тем не менее имеют абсолютно равный крутящий момент при движении с одинаковой скоростью на оборотах максимальной мощности: М (момент на колесах, приводящий машины в движение) = N (мощность двигателя) / n (обороты колеса, при условии, что у суперкара и фуры они одинакового диаметра).
Вывод: цифра мощности отражает тягу и динамику автомобиля, а цифра крутящего момента двигателя, не учавствующая в вычислениях, может быть любой и не имеет значения.
Пример №2. Зайдем с другой стороны. Тот же суперкар и фура с вышеуказанными характеристиками (аналоги Porsche 911 GT3 RS 4.0, Scania R500 и многие другие суперкары и грузовики), как правило, имеют максимальные обороты двигателя около 9000 и 1800 соответственно. Для того чтобы компенсировать пятикратную разницу в оборотах (иметь ту же скорость движения), на фуре придется применять в пять раз более «длинную» трансмиссию, которая, соответственно, будет передавать в 5 раз меньше момента на колеса: 2500 Н*м делим на 5 и получаем те же 500 Н*м (приведенный момент), как в суперкаре.
Вывод: мы получили то же равенство тягово-динамического потенциала машин равной мощности, что и в примере №1.
В представленной таблице крутящего момента двигателей цифры Нм приведены к величине 7000 об/мин.
Крутящий момент в легковом и коммерческом транспорте
Интересно знать, что «кривые» ВСХ дизельных двигателей легковых авто
отличаются от грузовиков.

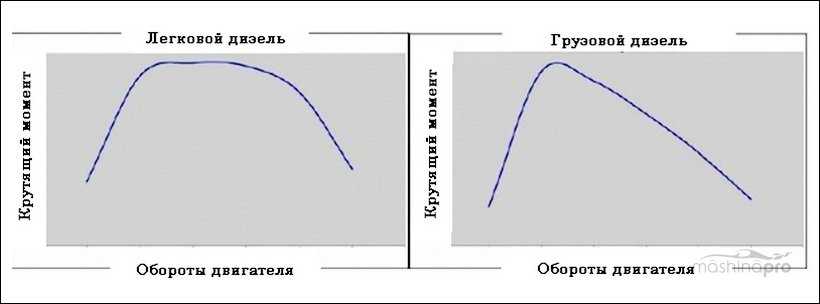

Разница дизельного ДВС легковушки и грузовика
Разница
дизельного ДВС легковушки и грузовика
Как можно увидеть, у
грузового ДВС нет выраженной «полки» момента. Это сделано неспроста. Для таких
авто важен пик тягового усилия, когда ему нужно тронуться с места и набрать
скорость. Дальше этот показатель не так важен – в ход идут лошадиные силы.
Разогнавшись, грузовик лишь поддерживает заданную скорость. «Размазав» полку тягового
усилия как у легкового ДВС, не получится нормально тронуться с места груженым.
Что означает понятие крутящий момент детально
Многие ли из нас понимают в мощности автомобилей и что означают лошадиные силы? Никогда не приходила мысль сравнить автомобиль мощностью 100 л.с. с повозкой со ста скакунами, и что как-то странно сравнивать движок в 1,6 литра с сотней лошадей, которые и танк с места сдвинут а не только малолитражную машину?
Это ошибочное сравнение и вот почему.
Итак, давайте разберемся что есть мощность двигателя. В научном определении под мощностью понимается скорость преобразования и передачи энергии. Для двигателя это работа, которую он проделывает за единицу времени. Мощность двигателя измеряется в Ваттах, хотя нам более привычно измерять в лошадиных силах.
Единицу измерения в одну лошадиную силу получили опытным путем и определяется она как способность лошади поднять 75 кг на один метр в секунду, т.е. лошадиная сила равняется 735 Ваттам. Вместо переносимого веса используют крутящий момент, который равен силе, возникающей на определенном радиусе.
Крутящий момент — это механическая энергия от воспламеняющейся смеси в цилиндре, которая передается на коленчатый вал, трансмиссию, раздаточную передачу, колеса, и толкает, заставляя автомобиль двигаться. Обороты двигателя оказывают самое прямое влияние на крутящий момент.
Для примера возьмем мотор от Форд Фокуса объемом 1,6 л., который развивает мощность 100 л.с. и обладает крутящим моментом 150 Н*м.
Если учесть, что в килограмме десять ньютон, и если приделать к валу двигателя прут длиной 1 метр, то для того, чтобы не дать двигателю вращаться, достаточно повесить на этот прут всего 15 кг. 150 Н*м — это максимальный крутящий момент который развивается при оборотах двигателя близким к 4000 оборотам в минуту.
Так почему же двигатель, который можно удержать одной рукой, имеет характеристики 100 л.с.? Все это потому, что мощность зависит не только от силы, развиваемой на валу двигателя, но и от скорости вращения этого вала. Чем больше оборотов способен развивать двигатель, тем он мощнее.
С увеличением рабочего объема возрастает сила, которая действует на поршень и на крутящий момент. Также, чем сильнее давление в камере сгорания цилиндра, тем сила, давящая на поршень, больше. Чем больше площадь поршня тем меньше сила и удельное давление.
К примеру, 2-х литровых двигатель СкайЭктив от Мазды, развивающий 150 л.с., будет существенно шустрее разгонять автомобиль, чем 2-х литровый бензиновый двигатель Киа или Хёндэ и не только потому, что первый развивает больше крутящий момент, а потому, что он развивается раньше и полка крутящего момента у него шире за счёт большей компрессии в цилиндрах.
Высокий крутящий момент помогает автомобилю быстрее ускориться на разгоне при небольших оборотах коленвала, улучшаются тяговые свойства силового механизма, например, грузоподъемность машины и ее проходимость.
Максимальный показатель крутящего момента достигается мотором при конкретных оборотах. Бензиновые моторы имеют более высокое значение, нежели дизельные двигатели.
Наибольший крутящий момент у четырех цилиндрованного бензинового мотора достигается при 4000 оборотах (примерно 192 н*м), у турбированного 4х цилиндрового при 4500 оборотах (265 н*м), а у дизельного 4-х цилиндрового движка — при 2750 оборотах (400 н*м).
Какой двигатель лучше исходя из крутящего момента? Это спорный вопрос — все зависит от назначения. Если вы ездите на микроавтобусе либо занимаетесь грузоперевозками, то для вас важна тяга с нижних оборотов — тогда подойдет дизель с его низко оборотистым двигателем и высоким крутящим моментом (т.е. он тянуть будет просто бешено). Когда необходима высокая скорость — вы любите раскручивать двигатель до 6000-6500 оборотов в минуту, то здесь необходим бензин.
Автоконцерны придумывают разные способы чтобы увеличить крутящий момент, используя турбонаддув, управляемых фаз газораспределения, увеличения степени сжатия, благодаря конструктивных инновациям ДВС и т.д.
Основные параметры электродвигателя
Момент электродвигателя
Вращающий момент (синонимы: вращательный момент, крутящий момент, момент силы) – векторная физическая величина, равная произведению радиус вектора, проведенного от оси вращения к точке приложения силы, на вектор этой силы.
,
- где M – вращающий момент, Нм,
- F – сила, Н,
- r – радиус-вектор, м
Справка: Номинальный вращающий момент Мном, Нм, определяют по формуле
,
- где Pном – номинальная мощность двигателя, Вт,
- nном – номинальная частота вращения, мин-1
Начальный пусковой момент – момент электродвигателя при пуске.
Справка: В английской системе мер сила измеряется в унция-сила (oz, ozf, ounce-force) или фунт-сила (lb, lbf, pound-force)
1 oz = 1/16 lb = 0,2780139 N (Н)1 lb = 4,448222 N (Н)
момент измеряется в унция-сила на дюйм (oz∙in) или фунт-сила на дюйм (lb∙in)
1 oz∙in = 0,007062 Nm (Нм)1 lb∙in = 0,112985 Nm (Нм)
Мощность электродвигателя
Мощность электродвигателя – это полезная механическая мощность на валу электродвигателя.
Мощность электродвигателя постоянного тока
Механическая мощность
Мощность – физическая величина, показывающая какую работу механизм совершает в единицу времени.
,
- где P – мощность, Вт,
- A – работа, Дж,
- t – время, с
Работа – скалярная физическая величина, равная произведению проекции силы на направление F и пути s, проходимого точкой приложения силы .
,
где s – расстояние, м
Для вращательного движения
,
где – угол, рад,
,
где – углавая скорость, рад/с,
Таким образом можно вычислить значение механической мощности на валу вращающегося электродвигателя
Справка: Номинальное значение – значение параметра электротехнического изделия (устройства), указанное изготовителем, при котором оно должно работать, являющееся исходным для отсчета отклонений.
Коэффициент полезного действия электродвигателя
Коэффициент полезного действия (КПД) электродвигателя – характеристика эффективности машины в отношении преобразования электрической энергии в механическую.
,
- где – коэффициент полезного действия электродвигателя,
- P1 – подведенная мощность (электрическая), Вт,
- P2 – полезная мощность (), Вт
При этом
потери в электродвигатели обусловлены:
электрическими потерями – в виде тепла в результате нагрева проводников с током;
магнитными потерями – потери на перемагничивание сердечника: потери на вихревые токи, на гистерезис и на магнитное последействие;
механическими потерями – потери на трение в подшипниках, на вентиляцию, на щетках (при их наличии);
дополнительными потерями – потери вызванные высшими гармониками магнитных полей, возникающих из-за зубчатого строения статора, ротора и наличия высших гармоник магнитодвижущей силы обмоток.
КПД электродвигателя может варьироваться от 10 до 99% в зависимости от типа и конструкции.
Международная электротехническая комиссия (International Electrotechnical Commission) определяет требования к эффективности электродвигателей. Согласно стандарту IEC 60034-31:2010 определено четыре класса эффективности для синхронных и асинхронных электродвигателей: IE1, IE2, IE3 и IE4.
где n – частота вращения электродвигателя, об/мин
Момент инерции ротора
Момент инерции – скалярная физическая величина, являющаяся мерой инертности тела во вращательном движении вокруг оси, равна сумме произведений масс материальных точек на квадраты их расстояний от оси
,
- где J – момент инерции, кг∙м2,
- m – масса, кг
Справка: В английской системе мер момент инерции измеряется в унция-сила-дюйм (oz∙in∙s2)
1 oz∙in∙s2 = 0,007062 kg∙m2 (кг∙м2)
Момент инерции связан с моментом силы следующим соотношением
,
где – угловое ускорение, с-2
,
Справка: Определение момента инерции вращающейся части электродвигателя описано в ГОСТ 11828-86
Номинальное напряжение
Номинальное напряжение (англ. rated voltage) – напряжение на которое спроектирована сеть или оборудование и к которому относят их рабочие характеристики .
Электрическая постоянная времени
Электрическая постоянная времени – это время, отсчитываемое с момента подачи постоянного напряжения на электродвигатель, за которое ток достигает уровня в 63,21% (1-1/e) от своего конечного значения.
,
где – постоянная времени, с
Механическая характеристика двигателя представляет собой графически выраженную зависимость частоты вращения вала от электромагнитного момента при неизменном напряжении питания.
Что такое крутящий момент двигателя?
Автолюбителям хорошо известно понятие как мощность двигателя и что измеряется она в «лошадиных силах» (л.с. или просто в «лошадях» и даже в «кобылах»). Отлично понимают, что 100 лошадей прекрасно подойдут для небольшого хэтчбека, но конечно будет мало для чего-то более большого и тяжелого, например, седана или внедорожника. Ну а 600 лошадей конечно многовато для любого авто.
Основной показатель двигателя, это мощность. Мощность показывает на сколько силен мотор. Но сила, а точнее запас сил двигателя напрямую зависит от оборотов. Когда обороты двигателя в 6 000 т.е. при средних, современный двигатель выдаст наибольшую мощность, но на таких оборотах мы по городу не ездим. Для городской езды вполне хватает примерно 3 000 об/мин на нашем тахометре. Выходит, если двигатель нашей машины выдает примерно 100 лошадей на предельном режиме и если мы будем двигаться в городе на средних оборотах, то будем иметь в запасе 50 лошадей.
Понятие крутящего момента двигателя
КМ можно представить как показатель силы вращения коленвала. Перед тем, как в нем разобраться, начнем с мощности и количества оборотов, а также разберем, почему все эти параметры взаимосвязаны. Первая характеристика подразумевает работу, которая производится за временную единицу. Под работой подразумевается преобразование энергии сгорания топлива в кинетическую. Вторая характеристика говорит о количестве оборотов вала в минуту. Ну, а крутящий момент можно назвать производной от этих характеристик величиной.
Учитывая принятую систему измерения силы в ньютонах (Н), а длины в метрах (м), крутящий момент измеряется в «Нм», поскольку речь о силе, прикладываемой к поршню и длине плеча коленчатого вала. Чем больше эта величина, тем выше динамика авто, соответственно, тем быстрее оно развивает заявленное количество «лошадок».
Лошади – ни при чем
Заметьте, про мощность мотора, которую принято измерять в лошадиных силах, я пока не написал ни слова. Хотя максимальная мощность считается основной характеристикой мотора и часто с удовольствием обсуждается автолюбителями, она имеет мало отношения к безопасности управления автомобилем и напрямую «отвечает» за максимальную скорость машины. Но часто ли нам в жизни приходится ездить на максималке?
На динамику разгона влияет много разных факторов, в частности, номер включенной передачи в коробке, и об этом мы еще поговорим. А если обсуждать характеристики именно двигателя, то вкратце все выглядит так: для максимальной скорости нужна мощность, для ускорения – крутящий момент.
Какие факторы влияют на крутящий момент двигателя
Когда речь идет о максимальном значении крутящего момента двигателя, существует три разных, но взаимосвязанных ограничивающих фактора.
Механические свойства материалов
Во-первых, это механические свойства материалов. Хорошим примером такого подхода к проектированию являются разные серводвигатели.
Более дешевые сервоприводы с более низким крутящим моментом используют пластиковые шестерни, обычно сделанные из нейлона. Производство пластиковых шестеренок недорогое, что делает сервоприводы с нейлоновыми шестеренками более дешевыми в производстве, и, следовательно, их можно дешевле купить. Нейлоновые шестерни также более легкие, по сравнению с металлическими, что является важным фактором для робототехники и летательных аппаратов. Однако если на эти нейлоновые шестерни будет приложен слишком большой крутящий момент, они сломаются.
Сервоприводы с более высоким крутящим моментом содержат металлические шестерни, поэтому они могут выдавать более высокий крутящий момент без поломок.
Материалы, используемые в конструкции двигателя, играют огромную роль в определении того, какой крутящий момент двигатель будет способен создать.
Рисунок 4 – Двигатели изготавливаются из различных материалов, но, как правило, те, что изготовлены из металла, имеют более высокий крутящий момент, чем те, что изготовлены из нейлона или другого пластика.
Максимальное напряжение двигателя
Вторым фактором, влияющим на максимальный крутящий момент двигателя, является максимальное напряжение, на которое рассчитан двигатель. Если вы посмотрите на страницу характеристик любого сервопривода, вы найдете разные значения крутящего момента для разных напряжений. Более высокие напряжения дают двигателю большую мощность для обеспечения более высокого крутящего момента. Тем не менее, двигатель и его схема управления могут принимать ограниченное напряжение из-за возможности перегрева и сгорания. Максимальное напряжение, которое двигатель может принять без сбоев, влияет на величину его максимального крутящего момента.

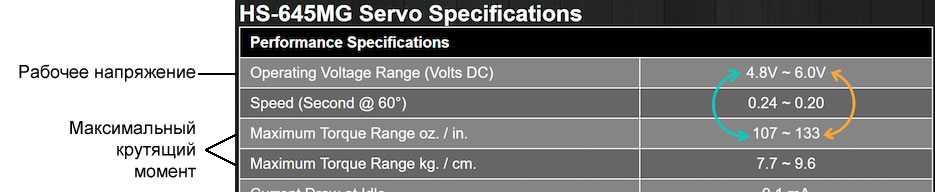

Рисунок 5 – Максимальное напряжение двигателя указывается в технических характеристиках, представленных производителями. Связь между рабочим напряжением и крутящим моментом.
Тепловыделение двигателя
Это подводит нас к последнему фактору, ограничивающему максимальный крутящий момент двигателя. Поскольку двигатели работают, они генерируют ненужное тепло. Чем тяжелее работает двигатель, тем больше тепла он выделяет.
Для большинства двигателей, используемых в любительских проектах, от двигателей постоянного тока до сервоприводов и шаговых двигателей, создаваемое тепло просто излучается в воздух. У них нет активного охлаждения, как, например, в электромобиле. Следовательно, двигатель ограничен тем, какой крутящий момент (а также скорость) он может генерировать без риска сбоя по температуре.
