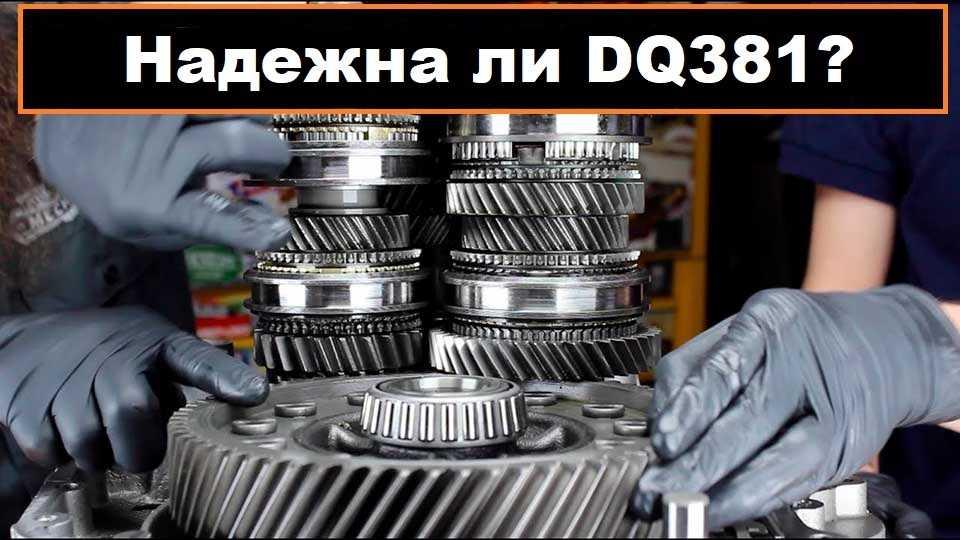

Зачем нам DSG DQ381, если есть DQ250 и DQ500?

DSG DQ381 — одна из лучших РКПП, разработанных VAG, однако насколько она лучше той же DQ500?

Коробка была разработана относительно недавно — первая партия автомобилей с DSG DQ381 сошла с конвейера в 2017. Новая версия DSG разработана на базе DQ500 компанией LUK совместно с VAG. Агрегатная часть была полностью взята от DQ500, однако большинство узлов доработали и модернизировали — изменения коснулись мехатроника, внутренней геометрии корпуса, некоторых элементов масляной системы.

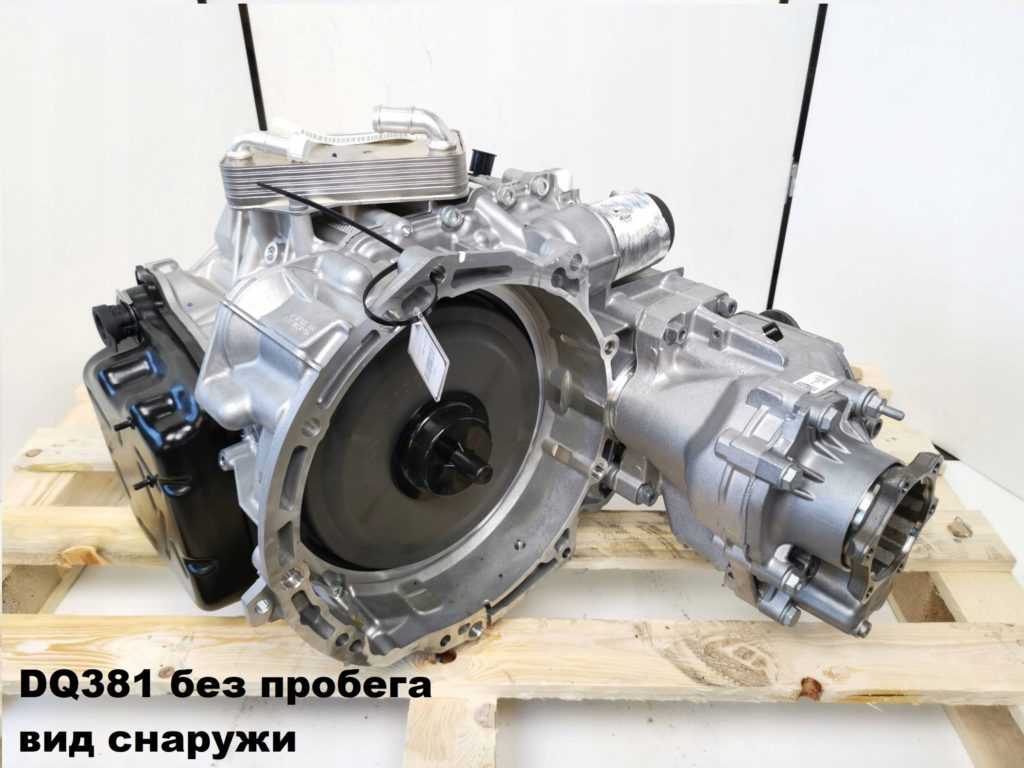

Такой выглядит РКПП без пробега, такой вы ее никогда не увидите. Почему — читайте далее

С DQ500 коробку роднит электрогидравлический блок управления, а также подавляющая часть шестерней, большинство из которых взаимозаменяемые. Трансмиссия имеет 2 соосных первичных и 2 вторичных вала, оснащается сцеплением мокрого типа с 2 фрикционными муфтами, что снижает риск перегрева и увеличивает ресурс РКПП.

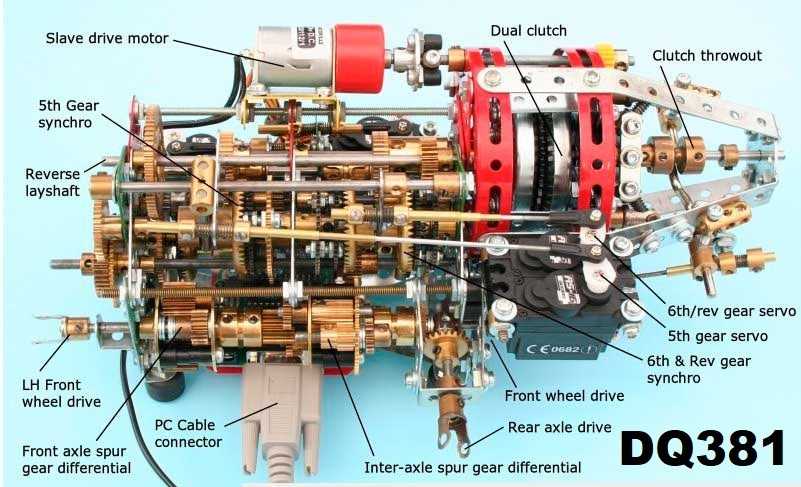

Схематическая модель преселективного робота

Основной задачей при разработке трансмиссии считается ужесточение эконорм, что вынудило инженеров VAG допилить DQ500 для получения большей экономичности и экологичности. В целях увеличения надежности и уменьшения выбросов СО2 в атмосферу инженерам пришлось уменьшить давление рабочей жидкости и использовать менее вязкое масло, это также потребовало переработку всех подшипников.

Характеристики

Для начала рассмотрим, что такое АКПП DSG на Фольксваген Тигуан, Гольф, Джетта, Поло, Пассат 2012, 2016 и других годов выпуска.

Изначально разработчики этого типа трансмиссии комплектовали агрегат двумя сцеплениями. На тот момент он представлял собой модернизированную механическую трансмиссию. Только в отличие от традиционных МКПП, роботы оборудовались двумя первичными и вторичными шкивами. Каждый из этих элементов соединялся с силовым агрегатом автомобиля посредством специального многодискового сцепления.

Коробка передач от производителя Фольксваген оснащается пятью валами, шестеренками, а также двумя сцеплениями.

ДСГ 6 и7

Благодаря такой конструкции автомобиль с DSG едет более плавно, его силовой агрегат без потерь передает крутящий момент. Поэтому машины Volkswagen Passat, Golf седан и в другом кузове с роботизированными трансмиссиями разгоняются быстрее, в отличие от транспортных средств с МКПП. В последнее время коробки стали оснащаться системами Типтроник, а это означает, что водитель может переключать передачи вручную. Что касается срока службы, то по официальным данным он соответствует ресурсу эксплуатации автомобиля.

Отличие ДСГ 6 и 7

ДСГ 6 — первая роботизированная коробка передач, которая была выпущена в 2003 году. В таких агрегатах использовалось «мокрое» сцепление, функционирующее в специальной масляной ванне. Основным недостатком этой трансмиссии было снижение мощности силового агрегата за счет использования смазочной жидкости.

Спустя пять лет, в 2008 году разработчики предоставили роботизированную КПП седьмого поколения, в которой применяется сухое сцепление. Цифры 6 и 7 обозначают количество ступеней агрегата. Это основные отличия коробок передач.

Пользователь Vladimir Bazekin предоставил ролик, в котором показан принцип действия КПП ДСГ.

Плюсы и минусы ДСГ

Какие достоинства характерны для роботизированных КПП:

1. Хорошая скорость разгона. По отзывам владельцев это преимущество считается ключевым.
2. Экономия горючего по сравнению с традиционным автоматом. Достигается благодаря конструктивным особенностям и принципу действия роботизированной КПП.
3. Одним из основных плюсов считается надежность агрегата. В этом плане нельзя сравнивать роботизированные трансмиссии с механическими. Но по сравнению с автоматами коробки передач ДСГ более надежны. При правильном использовании агрегата и своевременной замене масла трансмиссия прослужит долго.
4. Во время езды коробка ДСГ 6 на Фольксваген плавно и практически незаметно переключает скорости. Это обеспечивает комфортное управление транспортным средством.

Основные минусы, характерные для роботов:

1. Высокая цена транспортного средства, оборудованного такой трансмиссией. Машины с роботизированными коробками передач всегда стоят дороже.
2. Появление неисправностей при неправильной эксплуатации авто. Если при использовании допускаются ошибки, это приведет к неполадкам в работе трансмиссии. Возникнут нехарактерные для работы агрегата шумы, которые особенно явно проявляются при движении по неровной дороге.
3. Тяга транспортного средства во время разгона может быть снижена. Этот недостаток давно известен разработчикам, со временем они обещают его устранить. Возможно возникновение задержек при переключении скоростей.
4. Часто выходит из строя управляющий модуль. Практика показывает, что центральные процессоры быстро изнашиваются и приходят в негодность. В результате автовладелец столкнется с необходимостью проведения ремонта или смены устройства.

Канал «Так и так» предоставил видеоролик, в котором описаны советы и рекомендации касательно эксплуатации роботизированных трансмиссий ДСГ.

Несколько важных правил, которые продлят жизнь вашей DSG

Автомобилисты, давно освоившие для себя управление автомобилем с преселктивной коробкой от VW, выработали ряд правил, которые помогут вам лучше освоить ресурс КП и не «сжечь» ее раньше времени.

• При переключении всех основных передач: P-R-N-D-S зажимайте тормоз до упора. DSG устроена таким образом, что при слабом нажатии тормоза диски сцепления не размыкаются до конца, и в итоге изнашиваются намного сильнее.
• Не стоит часто прибегать к нейтральной передачи, если ваша остановка не превышает одной минуты. Старайтесь двигаться в пробке накатом при включенном S-режиме или типтронике. Это значительно сокращает износ блока сцепления.
• Категорически запрещено буксовать или использовать лаунч (старт с пробуксовкой). Ваша машина предназначена все-таки не для гонок, и никакой «красивый старт» не оправдает потраченных на ремонт 300 тысяч рублей (как минимум).
• При включении в парковочный режим, не отпуская тормоз, следует поставить авто «на ручник», так вы спасете ограничитель при откатывании машины назад.
• Режимы движения всегда переключайте плавно, с секундной задержкой. Не стоит демонстрировать дорожного аса, электроника тоже требует времени на настройку.

Вот небольшой список, который может существенно облегчить вам жизнь. Это, конечно, не «механика», где можно все и «не париться» за робота, но и комфорт имеет свою цену.

Чем-то эти правила схожи с управлением классической АКПП, но и здесь есть свои нюансы. DSG в отличие от «автомата» позволяет переводить машину из режима D в реверсное движение без микропаузы в «нейтрале». АКПП все же позволяет двигаться с пробуксовкой, хоть это и вредно для трансмиссии, но не так смертельно как для преселектива.

Для DSG-6 важным пунктом в эксплуатации остается замена масла. Каждый 60 тысяч пробега оно должно быть заменено вместе с масляным фильтром. Сумма замены варьируется от 5 до 10 тысяч рублей. Сэкономить на масле вряд ли удастся – в условиях гаража ситуация трудно осуществима и ремонт при неудачной операции выйдет дороже. Хотя если вы уверены в своих силах, здесь вас никто не остановит, а всю нужную информацию легко получить в интернете.

В случае если ваш автомобиль увяз и не может выйти своим ходом, при вытаскивании машины КП должна находиться в нейтральном режиме. При буксировке авто не стоит забывать о максимально возможных скорости и расстоянии для его транспортировки. Информация об этом, как правило, размещена на передней стойки машины.

Многих могут остановить видимые сложности в управлении автомобилем с трансмиссией DSG, когда на «механике» все просто и знакомо, но DSG выбирают те, кому по душе комфорт и спокойная езда, и соблюдение ряда правил в угоду долгой эксплуатации автомобиля – небольшая цена.

Самые распространенные неисправности

В преселективных 7-ступенчатых коробках DSG (Direkt Schalt Getriebe) сухого типа используются 2 фрикционные муфты сухого трения с электронно-гидравлическим способом управления.

Муфты отвечают за четные и нечетные ряды передач, обеспечивая быстрое и плавное переключение. Но в процессе эксплуатации возникают неисправности, которые выражаются в ударном переключении скоростей или появлении посторонних звуков.

Основные проблемы

После начала массового производства роботизированной 7-ступенчатой коробки передач DSG сухого типа появились проблемы с электронным блоком управления. Контроллер выходит из строя из-за замыкания дорожек внутри конструкции. Сгоревший контроллер подлежит восстановлению (за исключением случаев, когда из строя выходят микросхемы), но ремонт занимает много времени и обходится владельцам дорого. Дополнительно требуется провести диагностику коробки и устранить причину повышенной нагрузки на токопроводящие дорожки блока управления.

Электронный контроллер включает помпу только при падении давления ниже допустимого порога, при достижении верхнего предела насос отключается. В процессе эксплуатации коробки внутренний контур мехатроника перестает держать давление, что приводит к непрерывной работе насоса. Через 10 минут работы привода на панели приборов включается предупредительная надпись Play protection.

Исправный гидравлический контур набирает давление за 1-2 секунды, при утечках помпа или работает постоянно, или отключается на 2-3 секунды. Пренебрежение появившейся надписью приводит к перегреву и повреждению силового привода насоса.

Дополнительной проблемой агрегатов ранних серий 0AM (до 2013 г.) является поломка вилок переключения скоростей. Ранняя модель узла перемещается по втулке, содержащей шаровую опору. При резких переключениях (в момент интенсивного разгона) втулка разрушается, металлические элементы попадают в механическую часть коробки. В результате разрушаются зубья шестерен, а металлическая пыль препятствует работоспособности датчиков, расположенных в мехатронике. С 2013 г. стали применяться монолитные вилки, детали и ранние элементы взаимозаменяемы.

Вторичные проблемы

Дополнительные проблемы, встречающиеся на машинах с сухой 7-ступенчатой коробкой DSG:

1. Вибрации кузова автомобиля в момент перехода с 1 скорости на повышенную, проблема наблюдается и при понижении передач (со 2 на первую). Причиной дефекта является недоработка программного обеспечения контроллера, который резко соединяет диски фрикциона. Для восстановления работоспособности агрегата требуется установить доработанную версию прошивки.
2. Вибрации при равномерном движении на малой скорости на 2 передаче, дефект возникает из-за отсутствия успокоителя крутильных колебаний на втором сцеплении. Отказ от дополнительного успокоителя позволил снизить цену трансмиссии и упростить конструкцию. Владелец может установить модернизированные фрикционные диски LUC с доработанными накладками и перепрограммировать контроллер, но полностью устранить вибрации невозможно.
3. Стук при движении на малой скорости возникает из-за взаимодействия плотно посаженных элементов. При вращении деталей возникают резонансные колебания, которые воспринимаются водителем как стук, сопровождаемый ритмичной вибрацией. При повышении или снижении скорости звук пропадает. Малый объем жидкости в картере способствует усилению звука, который не является признаком неисправности.
4. Толчки при начале движения и при переводе селектора из положения движения вперед в режимы «спорт» и «принудительное переключение» указывают на повреждение фрикционов или мехатроника. Для выяснения причины поломки требуется обратиться в сервисный центр, оснащенный диагностическим оборудованием для коробок DSG сухого типа.
5. Падение динамики разгона, связанное с чрезмерным износом фрикционных накладок. Дефект наблюдается на агрегатах с пробегом более 200 тыс. км или после длительной работы коробки в условиях повышенной температуры (механическое разрушение накладок из-за перегрева).

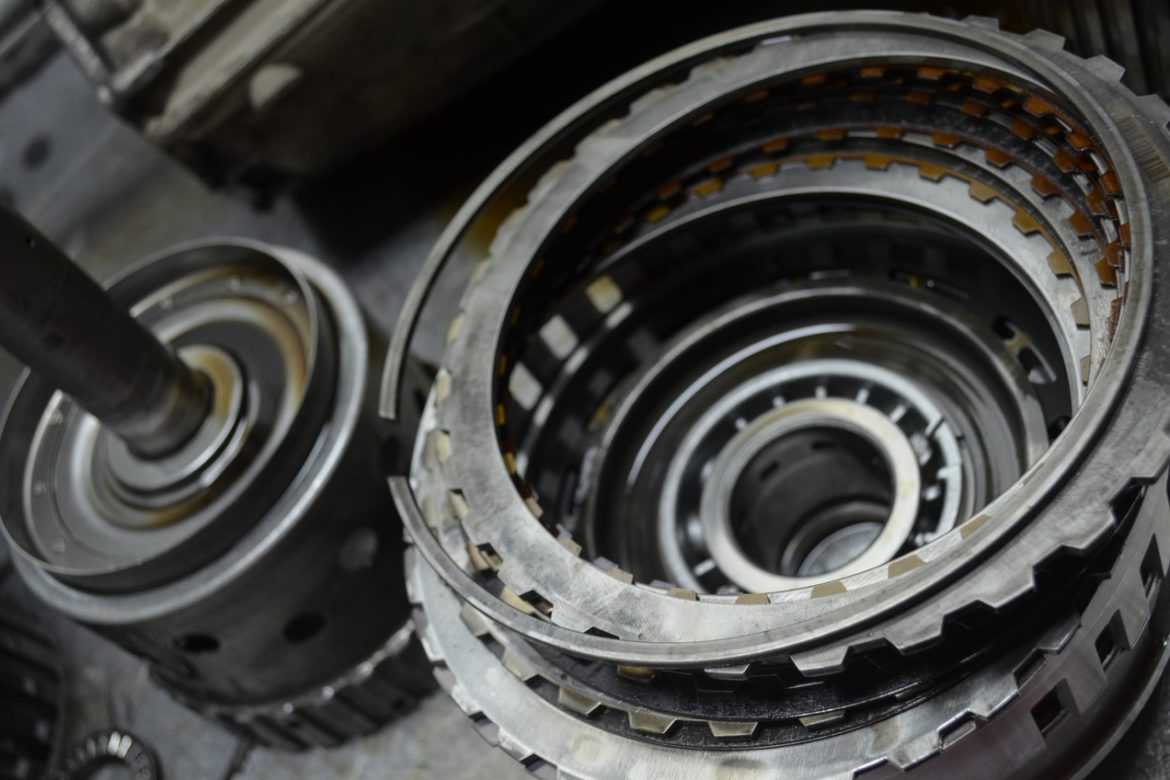

Износ фрикционных накладок.

Принцип работы DSG

Принципиальное отличие преселективной АКП от других — в двух сцеплениях, оперативно переключающих передачи. В «механике» или роботизированной коробке для смены передачи диск сцепления отсоединяется от маховика, водитель или роботизированный компьютер выбирает нужную «скорость», и после этого диск встает на место. За это время крутящий момент на коробку не передается и автомобиль теряет в динамике.

На DSG 6 можно делать Lunch старт. Подробнее об этом здесь: Launch Control Tiguan 2

Система DSG позволяет избавиться от провалов мощности. В основе коробки работа двух валов, расположенных соосно: первый — полый, а второй — внутри него. Двигатель соединен с каждым из них через свое, отдельное многодисковое сцепление — тоже внешнее и внутреннее. На первичном, то есть внешнем валу, закреплены шестерни четных передач (2-, 4-, 6-й), на внутреннем — нечетных — 1-, 3-, 5-й и передача заднего хода.

Когда автомобиль стартует, к вращающемуся маховику прижимается диск с нечетным рядом, а диск с четными «скоростями» разомкнут. Во время разгона вычислительный блок коробки дает команду приготовить вторую передачу, чтобы в момент ее включения отсоединить диск нечетного ряда и моментально пустить в работу диск четного. Настроенное управление переключением позволяет не терять крутящий момент.

Роботизированная коробка передач DSG 6 встала на конвейер Volkswagen в 2003 году. Двойное сцепление на ней работало  масляной ванне, получив название «мокрого». Масло в такой коробке отбирает часть мощности, увеличивая расход топлива. В 2008 году немецкий автоконцерн представил семиступенчатую DSG 7 с «сухим» сцеплением.

Ремонт ДСГ 7

Если владелец автомашины обнаружил симптомы неисправности коробки, то проводится компьютерная диагностика. По результатам проверки определяется перечень деталей или узлов, подлежащих замене. После принятия решения о ремонте агрегат снимается с автомобиля. Перед началом разборки внешняя часть картера очищается от пыли и следов технологических жидкостей. Для демонтажа элементов конструкции требуется специальный инструмент, работы выполняются в оборудованном помещении.

Этапы ремонта

Картер коробки состоит из 2 половин, стянутых болтами. Блок мехатроника располагается на боковой части корпуса коробки, под крышкой предусмотрен фильтрующий элемент. Механическая часть трансмиссии совместно с дифференциалом находится в глубине картера. В конструкции предусмотрено сцепление, которое размещается в месте соединения коробки с силовым агрегатом автомобиля.

Информация о допустимых зазорах указывается в заводской метке, нанесенной на корпус узла. Для корректировки параметра используются шайбы, поставляемые производителем в комплекте. Для проверки расстояния требуется специальное оборудование.

Фрикционный блок DSG-7.

Фрикционные муфты поставляются компанией LUK (поставляются как в коробке VAG, так и в оригинальной таре производителя). При замене фрикционной муфты для DQ200 следует учитывать, что существует 2 разновидности узлов (старого и нового типа). Ранняя модификация использовалась до июня 2011 г., муфта не взаимозаменяема с деталью позднего образца. Особенность конструкции следует учитывать при заказе деталей.

Модуль мехатроника состоит из насоса, приводов управления фрикционными муфтами и вилками переключения передач. Внутри блока находится контроллер управления коробкой передач DQ200. При установке нового блока пробег коробки обнуляется. Если используется восстановленный узел, то при диагностике будет считываться значение пробега, хранящееся в памяти контроллера.

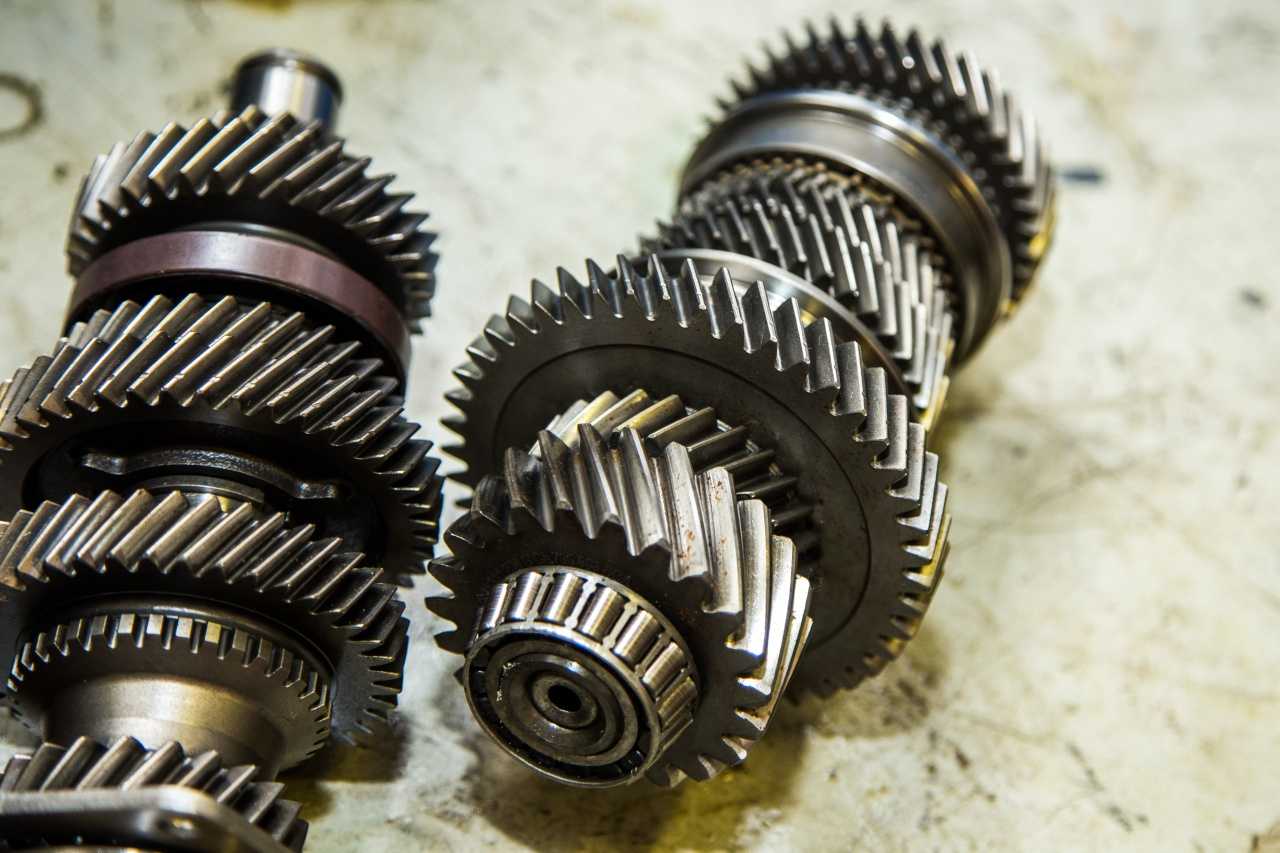

Редукторная секция представляет собой стандартную 7-ступенчатую механическую трансмиссию. В схеме использован полый вал, внутри которого располагается дополнительная ось. Конструкция обеспечивает разделение скоростей на четный и нечетный ряды, каждый из которых работает со своей муфтой.

Сколько стоит

Стоимость ремонта агрегата зависит от перечня заменяемых деталей:

1. Оригинальное сцепление 0AM141017CC обойдется в сумму от 42 тыс. руб., можно приобрести узел с разобранной коробки и сэкономить до 30 тыс. руб. Но деталь с пробегом имеет неизвестный остаточный ресурс, что может привести к необходимости повторного ремонта через 2-3 тыс. км пробега.
2. Восстановленный узел мехатроника 0АМ325219С имеет стоимость около 30 тыс. руб. Стоимость новой детали определяется дилером на основе анализа технических параметров автомобиля. Новый узел поставляется заводом-изготовителем автомашины по VIN-номеру транспортного средства, услуга доступна только через дилерские центры.
3. Снятие и установка коробки обойдутся в сумму 15-20 тыс. руб.

При сборке коробки следует учитывать, что в гидравлический блок заливается масло G004000M2 (вместимость 1 л). Механический редуктор требует заправки жидкости G052512A2 (емкость 2 л).

Трансмиссионное масло G004000M2.

История появления DQ500

РКПП DQ500 появилась на рынке в 2009 году. Над ее созданием трудилась совместная команда концерна VAG и компании LUK. Подобное сотрудничество оказалось достаточно успешным и позволило получить в итоге продукт с уникальными по многим параметрам техническими данными. При разработке были активно внедрены самые лучшие отраслевые решения и целый ряд новаторских разработок.

Агрегат имеет 7-ми ступенчатое исполнение и оснащен «мокрой» вариацией сцепления. Его установка допустима на авто с полным и передним приводом, причем мотор должен иметь при этом поперечный формат расположения. Наибольшую эффективность DQ500 демонстрирует на минивэнах, мощных авто легкового класса, а также ТС коммерческой категории. Допустимо сочетание этой РКПП с бензиновыми и дизельными силовыми установками.

Модуль не любит чрезмерного перегрева. Да и езда в условиях бездорожья для этой трансмиссии является не самым лучшим решением. Для поддержки нормальной температуры в системе используется специальный теплообменник, который выдерживает эксплуатирование на протяжении 3 – 5 лет.
