ELM327 адаптеры

Выбирайте его если у Вас иномарка: выпущенная для американского рынка начиная с 1996 г.в., выпущенная для европейского рынка начиная с 2001 г.в. или дизельный автомобиль с 2004 года выпуска. Так же подходит для современных моделей ВАЗ и других российских марок. Собственно, это не значит, что более ранний год выпуска не будет поддерживаться, раньше просто был другой разъём. Мы лично проводили диагностику 26-летней девятки, используя переходник.

Они бывают проводные (USB) и беспроводные (Bluetooth и Wi-Fi), а так же отличаются версиями и чипами. Об этом ниже.

ELM327 Bluetooth

Это беспроводной вариант, подключается по bluetooth к компьютеру или к любому мобильному устройству на базе Android или Windows Phone. Для iPhone и iPad не подходит, т.к. у устройств от Apple bluetooth не активный и эти устройства не могут обнаружить адаптер.

Они бывают двух версий — версия 1.5 и версия 2.1. Внешне они выглядят одинаково, но различие в начинке существенное.

• Версия 1.5 поддерживает все 5 существующих протокола связи: ISO 15765-4 (CAN-шина), ISO 14230-4 (KWP2000), ISO 9141-2, J1850 VPW, J1850 PWM. Следовательно он имеет прекрасную поддержку всех заявленных автомобилей и работает со всеми программами, включая специальные и малораспространённые.
• Версия 2.1, несмотря на более высокий номер версии, имеет обрезанную прошивку. В нём отсутствует поддержка двух протоколов связи (J1850 VPW, J1850 PWM), т.е. реализовано только 3 из 5 возможностей связи. Эти протоколы широко используются в автомобилях марки Ford, Mazda и некоторых других (в зависимости от года выпуска), следовательно этот адаптер может не подключаться к этим автомобилям. Наблюдается плохая поддержка российских автомобилей Так же некоторые узкоспециализированные программы с ним не работают. Универсальные работают нормально.

Какую версию лучше выбрать? Мы рекомендуем именно версию 1.5, т.к. разница в цене не очень большая, а разница в функционале существенная. Тем более, что адаптер Вы покупаете не каждый день — машину Вы поменяете, а он будет служить Вам много лет. Если же у Вас достаточно новая иномарка (не старше 10 лет), не Ford и не Mazda, а так же если Вы собираетесь использовать только популярные, универсальные программы (например ScanMaster ELM), то можно немного сэкономить и купить версию 2.1, проблем возникнуть не должно, в противном случае только 1.5.

Выбрать и купить Bluetooth ELM327 адаптеры из раздела ELM327.

ELM327 Wi-Fi

Это так же беспроводной адаптер, подключается по Wi-Fi и в отличие от Bluetooth он может работать абсолютно со всеми устройствами, включая iPhone и iPad. Таким образом это самый универсальный прибор. Касаемо версий Wi-Fi адаптера — ситуация аналогична адаптерам BlueTooth (описано выше). В нашем магазине мы вообще нет урезанной версии 2.1, мы предлагаем только качественную версию 1.5.

Выбрать и купить Wi-Fi ELM327 адаптеры из раздела ELM327.

ELM327 USB

Это проводной вариант, подключается только к компьютеру или ноутбуку через разъём USB. Его невозможно подключить к мобильным устройствам. Тут так же есть разные версии. Выглядят одинаково, но огромное значение имеет то, какая микросхема (чип) в нём используется.

• На чипе PIC18F2480 + FTDI (ft232rl): Это самые дорогие и качественные чипы. Адаптер сделанный с использованием этих микросхем поддерживает скорость 500KBps, а это в 13 раз больше чем адаптеры на других чипах. Он поддерживает все протоколы и работает со всеми программами. Отличный качественный вариант, но из-за дороговизны чипа, он стоит немного дороже.
• На чипе PIC18F25K80 + Prolific (PL2303): Адаптер на этом чипе так же отлично работает со всеми автомобилями и программами. Никаких проблем в работе не замечено. Выполняет свои функции точно так же как и адаптер на дорогой микросхеме, разве что на более низкой скорости, но для диагностики этого достаточно. Его стоимость немного ниже, и, возможно, для кого-то это будет оптимальным выбором, учитывая цену и качество.
• На чипе CH340: Это самый дешёвый, из всех возможных чипов, что несомненно сказывается на качестве. Из личных наблюдений: автомобили Ford и Mazda подключаются через раз, плохая поддержка автомобилей ВАЗ, работает не со всеми программами. Но зато, благодаря дешевизне чипа, такой адаптер стоит дешевле всех остальных. Используйте его с иномарками не старше 10 лет (кроме Ford и Mazda) и с универсальными программами (например ScanMaster ELM).

Выбрать и купить ELM327 USB

Так же есть специализированные USB адаптеры которые мы предлагаем только на чипе FTDI:

Основной функционал сканера Еlm327

Автомобильный сканер ELM327 поддерживает все протоколы диагностики . В этом его плюс , потому что агрегат можно подключить к различным моделям машин . Все что потребуется – выбрать приложение и подключить адаптер .

Благодаря ЕЛМ 327 можно :

1. Следить за показателями датчиков авто .
2. Определять неисправности в их функционировании , проверять достоверность показателей .
3. Следить и сканировать коды ошибок и расшифровывать их .
4. Определять текущие показания .
5. Устранять поломки ТС .
6. Видеть сколько оборотов совершает двигатель .
7. Следить за нагрузкой двигателя .
8. Определять температуру жидкостей .
9. Следить за скоростью передвижения .
10. Мониторить расход топлива .
11. Проверять состояние тормозной системы .
12. Определять , как расположены дроссельные заслонки .
13. Следить за подачей топлива .
14. Отслеживать работы иных систем транспортного средства .

Адаптер для автодиагностики поможет вовремя определить неполадки и исправить их . Следовательно , можно избежать серьезных повреждений .

Какие гаджеты совместимы с этим прибором

Самая распространенная проблема с ELM327 заключается в том, что некоторые бюджетные сканеры имеют несанкционированные копии микроконтроллера. Эти чипы часто демонстрируют странное поведение. Кроме того, даже легальное оборудование отказывается работать с некоторыми аппаратами

Если пользователь хочет использовать гаджет iOS или Андроид в качестве диагностического прибора, то ему следует обратить внимание на вышеуказанные проблемы

Средства сканирования, которые включают микроконтроллер ELM327 и чип Блютуз, могут соединяться со многими устройствами, но есть определенные ограничения. В основном с этим инструментом работают смартфоны, планшеты и ноутбуки. Самый удобный способ осуществить подключение ELM327 Bluetooth — подсоединить сканер к телефону. Но не все смартфоны поддерживают данную технологию. В черный список попадают продукты Apple iOS, такие как iPhone, iPod Touch и iPad.

Причина, по которой вышеуказанные девайсы обычно не работают со сканерами ELM327, заключается в том, что у них своеобразный подход к обработке сигнала Блютузом. Большинство Bluetooth-сканеров не могут соединиться с продуктами Apple, и это означает, что их обладателям лучше использовать протоколы USB и Wi-Fi. Исключение составляют устройства Jailbroken, но их использование может привести к появлению неприятных побочных эффектов. В отдельных случаях у других смартфонов тоже могут возникать проблемы со сканерами ELM327. Обычно эти проблемы связаны с несанкционированными копиями микроконтроллеров, которые не содержат обновленный код.

Как выбрать ELM327

Из-за множества клонов разного качества есть риск нарваться на устройство с урезанной функциональностью, которое будет работать неправильно или не запустится вообще. При покупке нужно учитывать три важных момента.

1. Тип подключения

Существует несколько версий ELM327 с разными интерфейсами подключения. Самыми распространёнными являются адаптеры с Bluetooth, Wi-Fi и USB. Отличаются они не только возможностью соединения, но и совместимостью со смартфонами и компьютерами. В остальном функции идентичны.

• Bluetooth — самые дешёвые сканеры, которые работают только с Android-смартфонами.
• Wi-Fi — более дорогие версии, совместимые как со смартфонами на Android и iOS, так и с компьютерами.
• USB — чуть дешевле сканеров с Wi-Fi. Работают только с компьютерами, зато отличаются надёжностью связи.

2. Версия прошивки

ПО адаптеров постоянно обновляется. На оригинальных ELM327 актуальная версия уже 2.2. Китайские клоны продаются с прошивками 1.5 и 2.1. Как ни странно, более свежий вариант хуже.

Попавший к китайцам чип был с микропрограммой версии 1.5. Все клоны с такой прошивкой имеют ПО оригинального ELM327. Позже появились копии сканеров версии 2.1. Последняя является лишь изменённой прошивкой 1.5, причём не в лучшую сторону — для удешевления производства китайцы убрали многие протоколы связи. Кроме того, есть обычные адаптеры с версией 1.5, которые продаются под видом 2.1.

По факту сейчас в продаже доступны три варианта клонов ELM327:

• ELM327 1.5 — старая, но оригинальная прошивка;
• ELM327 2.1 — урезанная оригинальная прошивка под видом более новой;
• ELM327 2.1 — оригинальная прошивка под видом новой, но без изменений.

Очевидно, что стоит покупать адаптер именно с оригинальной прошивкой версии 1.5. Например, вот один из проверенных продавцов, у которого можно купить недорогую Bluetooth-версию ELM327.

3. Тип диагностического разъёма авто

У некоторых машин, особенно до 2000 года и отечественных, диагностический разъём имеет колодки других стандартов. Подключить к ним сканер напрямую не выйдет. Для таких случаев используют специальные переходники: с одной стороны у них совместимый разъём для конкретной модели авто, а с другой — стандартный OBD-II.

Проприетарные колодки могут иметь различную форму и количество контактов. Поэтому перед покупкой сканера уточните, какой стандарт разъёма используется на вашем авто, и при необходимости докупите соответствующий переходник.

Программы для ЕLM327

В сети немало программ для скачивания и применения для работы диагностического адаптера. Но водители предпочитают те, которые совмещаются с современными телефонами и поддерживают беспроводную связь WiFi и Bluetooth.

Лидером среди такого ПО является TORQUE. Оно имеет две версии: платную (Pro) и бесплатную (Lite). Их отличие в числе характеристик проверяемых компонентов.

С помощью TORQUE можно:

• определять неисправности и сбрасывать коды;
• следить за характеристиками в режиме реального времени;
• проверять зонд;рассчитывать расход топлива и его стоимость
• ;записывать поездку на видео, чтобы в дальнейшем можно было определить причину неполадки;
• следить за показаниями датчиков и вовремя выявлять поломку.

Хорошей программой также является OBD CAR DOCTOR. Благодаря ей можно:

• прочитать коды ошибок и удалить их;
• получить отчет после расшифровки;
• определить состояние всех компонентов автомашины на основании реальных показателей датчиков;
• идентифицировать тестируемый транспорт по номеру кузова.

Замыкает «тройку» лидеров OPENDIAG. Ее предназначение в сканировании инжекторных моделей. Иными словами, ее используют для авто российского производства. Программа совместима со сканером ELM 327, а работает на базе ОС Android. Она бесплатная и удобна в эксплуатации.

Apple iOS iPhoneiPad

Apple iOS (iPhone/iPad) поддерживает адаптеры Bluetooth LE (4.0)и Wi-Fi. Адаптеры, использующие классический Bluetooth (версии 1.х, 2.х, 3.х) невозможно использовать с устройствами Apple iOS из-за ограничений в операционной системе iOS.

При этом адаптеры Bluetooth 4.0 имеют ряд преимуществ перед адаптерами Wi-Fi:

Во-первых, адаптеры Wi-Fi мешают работе мобильного интернета (потому что ваш iPhone/iPad будет пытаться выйти в Интернет через Wi-Fi сеть адаптера), а адаптеры Bluetooth LE (4.0) — не мешают.

Во-вторых, Apple iOS позволяет Car Scanner работать с адаптерами Bluetooth LE в фоновом режиме, даже когда программа свернута. К сожалению, с Wi-Fi адаптерами работать в фоне нельзя — как только вы сворачиваете приложение, его работа будет приостановлена. К сожалению, это дело рук операционной системы Apple iOS и обойти его нельзя.

В-третьих, некоторые адаптеры Wi-Fi не совместимы с iOS 11: Apple iOS 11 просто отказывается направлять трафик в Wi-Fi сеть, создаваемую такими адаптерами (зависит от конфигурации сети Wi-Fi адаптера).

Чтобы не попасть на адаптер, которые не поддерживается новой версией iOS, я советую покупать адаптер с поддержкой Bluetooth 4.0.

Пожалуйста, обратите внимание на версию Bluetooth! Это чрезвычайно важно для iPhone/iPad. Ежедневно я получаю письма от невнимательных пользователей iOS, которые купили в Китае адаптер с классическим Bluetooth и я вынужден их расстраивать: использовать такие адаптеры с iPhone/iPad невозможно. Абсолютно

Абсолютно

Никак. Ни одна другая программа тоже не сможет использовать такой адаптер, потому что ограничения лежат в архитектуре операционной системы Apple iOS и их невозможно преодолеть

Абсолютно. Никак. Ни одна другая программа тоже не сможет использовать такой адаптер, потому что ограничения лежат в архитектуре операционной системы Apple iOS и их невозможно преодолеть.

Предпочтения по версиям и преимущество пользования сканером elm327

В настоящее время широкое распространение получили версии устройства 1.5, 1.6 и 2.1. Однако все последующие варианты получились значительно хуже базовой версии 1.5. Дело тут в том, что именно она является оригинальной прошивкой, продуктом многолетнего труда команды канадских профессионалов.

Наши китайские друзья просто слили ее на свои подделки. Затем подключились их специалисты, с целью усовершенствовать морально устаревшее программное обеспечение, получилось не очень и с каждой новой версией все больше важных навыков теряет наш прибор. Опытные пользователи и сами предпочитают, и другим советуют покупать сканер именно со старой прошивкой.

Использование сканера elm327 в качестве диагностического модуля имеет ряд положительных аспектов:

• Он прост в понимании и удобен в использовании. Не требуется каких-либо специальных знаний. Достаточно серьезно изучить все рекомендации и инструкции, и иметь общее представление об устройстве автомобиля и его электронных систем. А программы для смартфонов и соединения по беспроводным каналам делает этот прибор незаменимым помощником в пути.
• Миниатюрность. Его компактные размеры позволяют всегда брать с собой в поездки и при первой же необходимости подключаться к ЭБУ.
• Получение точных результатов
• Значительная экономия ваших денег, за счет сокращения посещений сервисных центров. Покупка сканера elm327 хорошее вложение средств, которое в дальнейшем сэкономит для вас много денег

Поставляется в комплекте с диском, на котором записано ПО и инструкция. Однако все записи на английском языке, поэтому простому обывателю легче скачать все это из интернета. Сам прибор состоит из чипа, модуля блютуз и стандартного разъема для диагностики.

Android

Как и любой софт, программы для работы с автодиагностическим адаптером подразделяются, в зависимости от того, на какой операционной системе им предстоит работать.

Для телефонов и планшетов на базе Андроид разработано достаточно много таких приложений.

Они могут иметь внутреннюю специализацию по типам операционной системы Андроид, характеристикам ее прошивки и т. д.

Torque Pro

Основная положительная черта такого софта – высочайшая универсальность. Приложение способно работать с автомобилями множества марок (Фиат, Киа, Рено. Ниссан, Инфинити, и др.).

Для этого необходимо скачать именно то приложение, которое было разработано для конкретной автомобильной марки.

Приложение способно делать следующее:

• Отображает список кодов ошибок и неполадок в двигателе;
• Отображение реальных параметров настоящего времени на экране телефона, в виде виртуальной приборной панели;
• Уведомление о критических значениях параметров тех или иных показателей;
• Проверка датчиков кислорода;
• Ведет учетный журнал, который можно достаточно тонко подстраивать в зависимости от того, какие данные вы хотите записывать;
• Расчет стоимости поездок на основании цен на бензин (довольно приблизительный, но все же удобный);
• Есть плагины для софта, которые позволяют записать видео поездки, наложить на него карту, а также показания датчиков в этот момент;
• Кроме того, есть функции для разработчиков плагинов.

Этот софт имеет множество поклонников. Преимущественно потому, что он позволяет выполнять широчайший спектр работ прямо с помощью телефона.

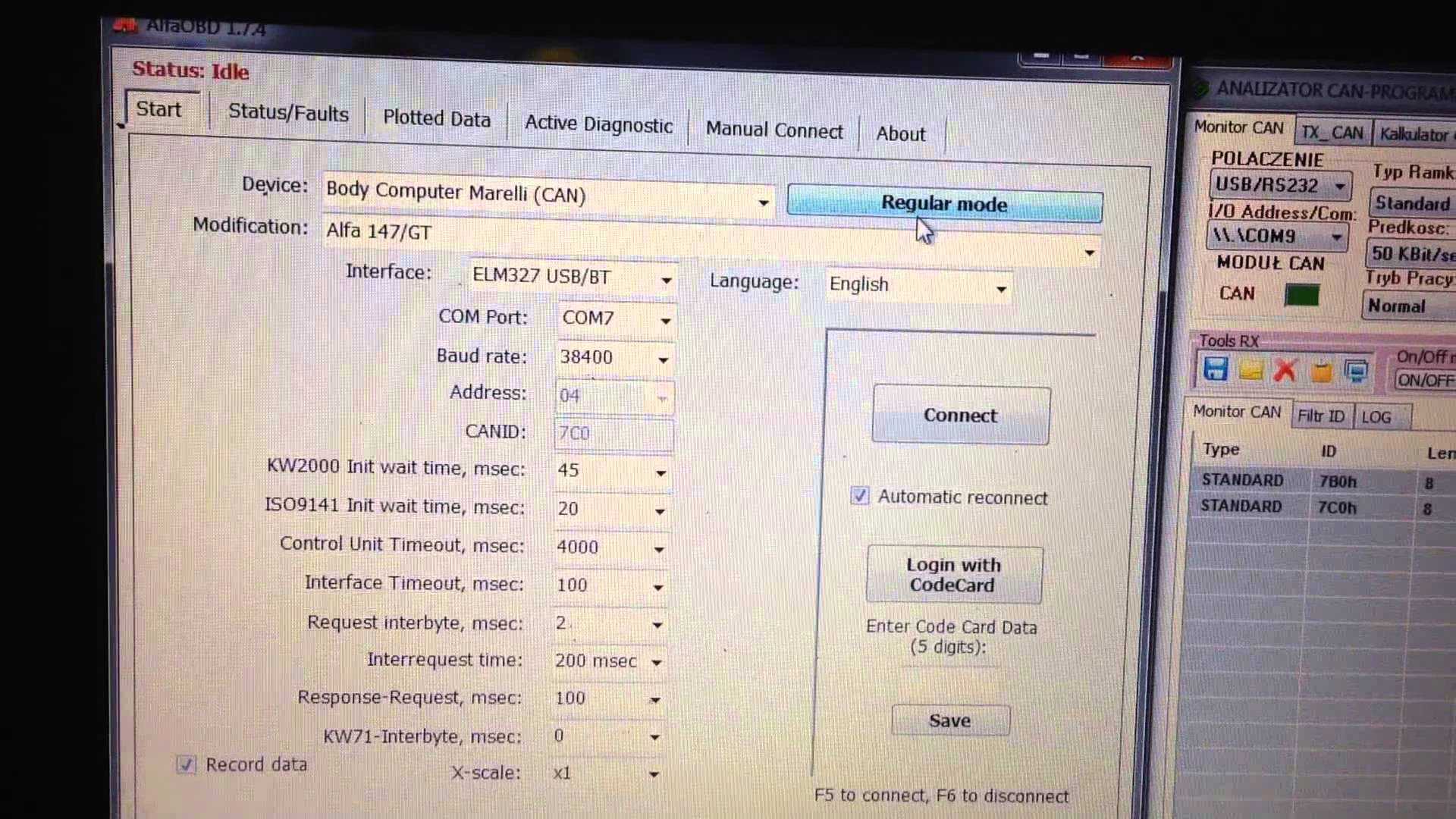

Alfa OBD

Эта программа для elm327 bluetooth имеет очень узкий функционал. Предназначена исключительно для работы с двигателями автомобилей, входящих в Fiat Group.

Определяет и отображает неполадки, а также проводит детальный текущий мониторинг систем и устройств двигателя.

Выполняет следующие функции:

Хотя и предназначена программа исключительно для работы с двигателями Фиат, она все же пользуется значительной популярностью. Работает стабильно и без перебоев.

Именно поэтому этот софт владельцы Фиата скачивают почти всегда.

Популярный софт с широчайшим функционалом. Отображает как параметры в текущем времени, так и диагностические данные за определенный период в форме отчета.

Большинство функций неограниченно доступны, несмотря на то, что бесплатно распространяется только Lite-версия приложения.

Может работать не только по блютуз, но и по Wi-Fi.

Программа стабильно работает со всеми американскими автомобилями, выпущенными с 1996 года, а также со всеми европейскими бензиновыми автомобилями, выпущенными с 2001 года.

А также функционирует и с автомобилями дизельным двигателем, то только с теми, которые были выпущены после 2004 года.

Может записывать данные поездки, ее видео, накладывать карты и параметры. При этом запись можно поставить на паузу.

А кроме того, можно настроить какие параметры отслеживать и отображать.

Другие разработки

Разработан и ряд других программ для Андроид. Они менее популярны и менее функциональны.

• Неплохая программа с широким функционалом. Существенный минус в том, что работает она только с автомобилями российского производства. Поддерживает ряд блоков управления от ВАЗ;
• Основным плюсом является ее способность работать с теми типами двигателей, которые обычно не диагностируются (JDM, Nissan, Toyota, Cherry Tiggo). Способен работать почти со всеми иномарками, вышедшими после 1995 года, а также с российскими автомобилями ВАЗ, УАЗ, Волга-Сайбер и др. Записывает и сохраняет данные об ошибках, показаниях приборов, расходах бензина и даже стиле вождения;

Имеются и другие разработки. Но они отличаются узким функционалом или нестабильностью работы. И потому в список не включены.

Порядок безопасного применения ELM 327 на авто

Стоит всегда полагаться на инструкцию от производителя. Сегодня существует сразу несколько брендов, которые предлагают на рынке такие диагностические устройства. Получить все преимущества от их использования вы сможете достаточно просто. Для этого нужно ознакомиться с рекомендациями производителя и получить больше сведений о том, как именно использовать оборудование. Часто производитель дает рекомендации по выбору ПО или предлагает скачать официальные программы.

Порядок применения блока диагностики следующие:

распакуйте оборудование и снимите защитную крышку, чтобы без препятствий вставить устройство в диагностический разъем;
установите блок ELM 327 в разъем, который обычно находится под рулевой колонкой (нужно посмотреть спецификации вашего автомобиля);
включите Bluetooth на вашем компьютере или смартфоне, на котором уже установлена специальная диагностическая программа;
запустите приложение, с помощью которого собираетесь сканировать автомобиль на предмет различных ошибок;
выберите нужную функцию и дождитесь завершения обработки данных, затем получите нужные сведения с расшифровкой;
завершите сеанс в приложении, закрыв все окна и завершив все процессы, это важно для оптимального завершения диагностики;
удалите устройство из диагностического разъема, поместите его в безопасное место хранения.

Избегайте механических повреждений оборудования, так как качество производства и сборки данных блоков не всегда высокое. Если вы только собираетесь купить оборудование, то стоит выбрать наиболее качественный вариант. Вы сможете приобрести надежный блок диагностики в том случае, если не будете искать самые дешевые варианты. На рынке представлено большое количество разновидностей оборудования, среди которых можно приобрести очень достойные варианты.

Посмотрите на работу такого блока на следующем видео:

Какие адаптеры не покупать ни в коем случае.

Список «плохих» адаптеров значительно шире:

1. Не покупайте адаптеры компании xTool, потому что они НЕ совместимы с ELM327 и работают только со своим собственным софтом.
2. Не покупайте проводные адаптеры — Car Scanner поддерживает только беспроводные адаптеры.
3. Никогда не покупайте адаптеры, в названии которых есть слово «mini». Шанс купить хороший адаптер 1 к 100.
4. Не покупайте адаптеры дешевле 10 долларов США.
5. Адаптеры с Bluetooth MAC адресом, начинающимся на 11:22:33 или 00:00:00
6. Не покупайте адаптеры, которые выглядят вот так (эти адаптеры поддерживаются, но в большинстве своем они дико глючные):

Версия ELM327 1.5 и 2.1 – основные отличия

Не знаю, каким образом в руки Китайцев попали оригинальные устройства (построенные на оригинальных чипах), кто пишет — что они просто его украли, кто говорит — что собирались оригинальные «железки» в Китае (там еще быстрее скопировать, причем вместе с прошивкой).

Но факт остается фактом — они вытащили полностью прошивку из оригинального ELM327 версии 1.5 (вместе со всем функционалом), и постарались эту прошивку впихнуть в свои «копеечные» устройства основанные на PIC18F25K80.

В общем, с трудом пополам им удалось «прикрутить» оригинальные прошивки на свои «железки» и они даже более-менее работают и поддерживают большое количество автомобилей. Удивительно, но факт.

ВЕРСИЯ 2.1, стоит отметить, что и на сайте производителя «Elmelectronics» есть также версии 2.1 и даже 2.2 чипов. НО отличия у них ОГРОМНЫ, точнее не так, это вообще разные микроконтроллеры.

Китайские подпольные инженеры изобрели свою прошивку 2.1, они уже не смогли скопировать оригинал у «Elmelectronics», по одной теории, что компания закрыла доступ до своих прошивок!

В итоге мастера из поднебесной взяли версию 1.5 и выкинули из нее все (по их мнению, не нужное) получилась КИТАЙСКАЯ ВЕРСИЯ 2.1 (ЕЩЕ РАЗ ПОДЧЕРКНУ, КОТОРАЯ НИКАКОГО ОТНОШЕНИЯ НЕ ИМЕЕТ к «Elmelectronics»). Далее адаптировали под еще более бюджетные чипы типа — MCP2515 или BK3231Q и начали производство.

Только вот вышла незадача — такие адаптеры не поддерживают БОЛЬШЕЕ (по сравнению с версией 1,5) количество автомобилей (точнее их ЭБУ), не знаю что там Китайцы «накосячили», но зачастую даже соединения нет. Как пишут в сети, 2.1 поддерживает примерно 20% ЭБУ машин, версия 1.5 около 90%.

Так вроде бы — в чем проблема, отличия понятны, берем первый вариант. А вот не все так просто.

С какими автомобилями совместим сканер

Чтобы определить какой автосканер подходит для личного авто, достаточно определить протоколы обмена данными. Для этого необходимо взглянуть на колодку OBD-2 и уточнить, какие контакты на ней присутствуют:

• Наличие контакта 7 (K-Line) говорит о том, что для диагностики используется протокол ISO 9141-2. Такие диагностические разъемы используются в автомобилях азиатского и европейского производства.
• Выводы 4, 5, 7, 15 и 16 свидетельствуют о протоколе ISO14230-4KWP2000, который обычно используется на машинах Daewoo, KIA, Hyundai, Subaru STi и на некоторых моделях Mercedes.

Во всех описанных выше случаях можно смело пользоваться сканером ELM327. Кроме этого, он будет беспрепятственно работать с протоколами:

• SAE J1850 PWM/VPW;
• ISO 15765-4 CAN 29/11 bit 250/500 Kbaud;
• SAE J1939.

Как правило, автосканер ELM327 без проблем устанавливается и подключается на любой автомобиль.
