Замена переднего и заднего сальника коленчатого вала

Выявление проблемы

Автомобиль имеет сальники двух типов:

  • передний;
  • задний.

Для того чтобы определить, какой заменить, надо понимать, какой начал протекать. Передний уплотнитель выходит из строя значительно чаще заднего. Определить это может пробой рабочей жидкости. Например, вы заметили, что из-под коленвала капает некая субстанция. Это не антифриз, так как он имеет определенный цвет, и перепутать его с маслом крайне трудно. Также это не стеклоомывающая жидкость. Она либо бесцветная, либо голубоватая и довольно жидкая. Для диагностики требуется капнуть немного жидкости в емкость с холодной водой:

  • трансмиссионное масло сразу расплывется по поверхности;
  • моторное более вязкое, длительное время будет оставаться на поверхности одной каплей.

Существует несколько причин, почему возникает проблема. Во-первых, износ уплотнителя. У всех деталей есть свой ресурс. В случае с передним сальником – это 100–200 тысяч км. Внутренняя часть сальника передней части двигателя подвергается сильным вибрациям вала при движении. Потому запчасть перестает выполнять свои функции и возникает течь.

Во-вторых, если автомобиль простоял длительный период на открытой местности в сильные морозы, мягкая часть сальника затвердевает, он перестает герметично прилегать к коленвалу. В результате от нагрузок изделие легко повреждается.

В-третьих, плохое качество самого сальника. Увы, но многие автовладельцы при желании сэкономить приобретают изделия от сомнительных производителей (порой вообще неизвестных). В этом случае ни гарантии, ни соответствующих требований к работе деталь не выполняет.

В-четвертых, некорректная установка. Для того чтобы самому поменять деталь, потребуется как минимум день-два, так как необходимо снять немало функциональных элементов, чтобы добраться до сальника. Потом их нужно собрать в обратном порядке. Ошибки не исключаются. Потому, если есть сомнения, лучше обращаться на станцию техобслуживания.

В-пятых, неисправность масляного фильтра. Перед тем как заменить сальник, стоит убедиться, что нет течи в этом устройстве.

На работу сальника влияет исправность двигателя. Если в моторе имеются другие серьезные неполадки, замена уплотнителя не избавит от течи.

Пошаговая инструкция замены заднего сальника коленвала

Как раз, когда протекает задний сальник коленвала, тогда и начинаются все неприятности: двигатель начинает семимильными темпами пачкаться в масле, а вся пыль с дороги затем очень активно липнет к нему. Стоит только взглянуть на такой мотор и уже появляется желание вытащить его и выбросить. Более того, масло также будет разъедать резиновые детали, капать на диск сцепления, после чего он рискует потерять свои фрикционные свойства. Всё начинает скрипеть, пробуксовывать, тереться друг о друга… В общем из-за маленького уплотнителя вся машина словно сошла с ума.

Все масло, конечно, скорее всего не вытечет (однако не будьте в этом уверены), но такая неприятность может прибавить вам серьезных проблем. Если образовалась течь из заднего сальника, необходимо его заменить. Другого решения проблем нет и просто быть не может.

Как мы уже отмечали, данный сальник был придуман, чтобы нейтрализовать утечки смазки из двигателя через отверстие, из которого выходит коленчатый вал. Задний сальник коленвала для большинства моделей автомобилей имеет размер около 99 миллиметров.


После демонтажа сальника

С внешней стороны сальника производители наносят специальные пометки и надписи. По ним можно определить, в какую сторону вращается коленчатый вал. При помощи этой информации в процессе замены задних сальников коленвала ошибки исключены.

Данный уплотнительный элемент установлен в той области блока цилиндров, где коленчатый вал выходит наружу. В обыкновенных автомобилях, где двигатель расположен продольно, а процесс распределения газов осуществляется при помощи цепного привода, сальник устанавливают перед опорным подшипником в щите коленвала. В случае переднеприводных автомобилей, где мотор расположен поперечно, а в механизме газораспределения используется ремень, элемент находится в блоке цилиндров, так как в конструкции мотора щит отсутствует.

Внутри картера двигателя смазка находится под определенным давлением. За счет этого давления сальник постоянно прижимается к деталям, которые он должен уплотнять. Так мотор надежно защищен от утечек масла.

Даже при самых незначительных, малейших смещениях детали смазка будет течь. Но как определить, что пора устанавливать новый уплотнитель? Первый признак – это потеки масла в месте, где картер силового агрегата соединяется с коробкой переключения передач.

Если смазка течет, то она может попадать в картер сцепления, оседать толстым слоем на стенках и пачкать диск сцепления. Все это приведет к пробуксовкам сцепления. Также значительно повысится расход масла.

Самым удивительным является то, что даже новые сальники могут течь и причина будет вовсе не в плохой установке. В магазинах можно купить поддельный задний сальник коленвала для ВАЗа. Стоимость его невысокая, и автолюбители не замечают, что покупают подделку. Плохое качество детали обязательно повлияет на то, как она будет работать в дальнейшем.


Пример неправильной установки сальника

Еще одна причина – это нарушение правил установки. Зачастую сальник ставят в удобном положении и молотком аккуратно забивают его на место. Но производители не рекомендуют при инсталляции детали использовать молоток или прикладывать значительные усилия.


Протекания некачественного сальника

Если в работе появились определенные изменения, в следствие чего повысилось давление газов в картере, то эти газы несомненно способны выдавить сальник. В результате контакт с коленчатым валом будет недостаточно плотным, и смазка будет вытекать через образовавшуюся щель.

Можно ли перепутать сальник с чем-то еще? Да, можно. Очень часто протекание масляного фильтра многие опытные автомобилисты путают с протечкой сальника. Иногда вполне нормальную деталь меняют на новую, при этом нужно было просто заменить масляный фильтр.

Не стоит приобретать эти уплотнительные детали в сомнительных магазинах, на рынках. Не нужно покупать дешевую продукцию неизвестных брендов. Так можно не только приобрести сальник, замена которого вызовет определенные проблемы, но и получить более серьезные неисправности. Представьте себе, что после покупки дешевого сальника и экономии 5 долларов, масло попадет на ремень ГРМ и выведет из строя весь блок цилиндров стоимость в 1000 у.е., если не больше! Экономить на сальниках – настоящий абсурд.

Наиболее популярными являются следующие производители:

  • Viuctor Reinz;
  • Elring;
  • Goetze.

Они изготавливают качественную продукцию. Товары данных брендов попадаются не только в автомобильных магазинах, но и на многочисленных разборках.

Причины протеканий

Самыми распространёнными причинами протечек сальников являются следующие факторы.

  1. Достижение пробега авто 100 тысяч километров. В таких ситуациях под влиянием вибрационного воздействия коленвала изнашивается внутренняя часть сальника. Вследствие этого, он перестаёт плотно прилегать к коробке и будет способствовать протеканию рабочей жидкости.
  2. Пересыхание сальника, что связано с использованием некачественного масла. Зачастую такое возникает, если долго держать рабочую жидкость в условиях пониженных температур.
  3. Плохое качество детали или её неправильная установка, которые тоже не стоит исключать как причину поломки.
  4. Неисправности в самом двигателе. Наиболее распространённой поломкой в таком случае является повышение давления картерных газов, что приводит к смещению сальника.
  5. Протечка масляного фильтра, в результате чего проблему вряд ли удастся решить только заменой сальника.

Обратите внимание. Задние и передние сальники имеет определенные отличия, что связано с конструкцией двигателя

Поэтому, их замена не равнозначна по сложности. Процесс обслуживания не составит особого труда для опытного водителя. Однако, новичкам, не разбирающимся в особенностях работы двигателя, процедура не всегда будет под силу.

Разновидности и назначение сальников

По сути сальник – это уплотнительное кольцо. Для его
изготовления используются фторкаучук или силикон, которые выдерживают
нагревание и перепад температур, а также устойчивы к негативному воздействию
моторного масла.

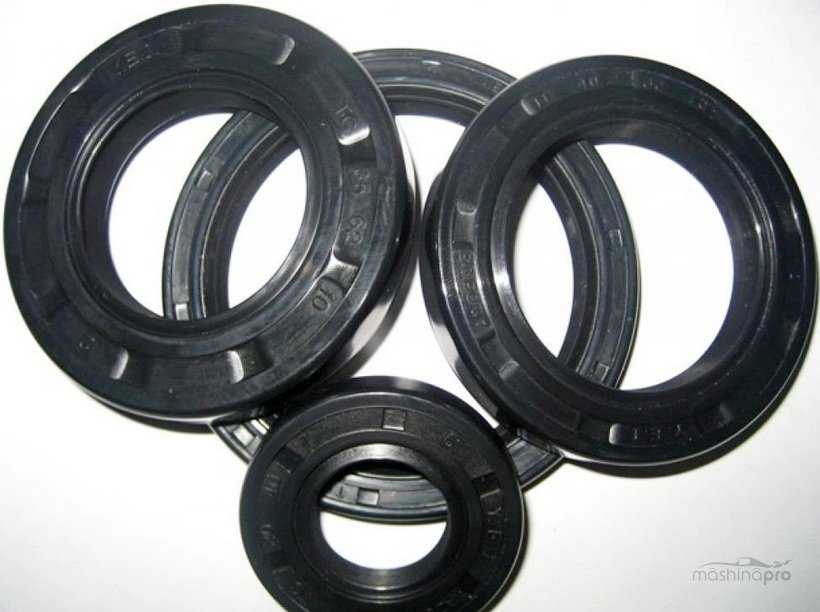

Набор сальников для двигателя

  • Задний. Более крупный и износостойкий. Если был изготовлен качественно,
    может прослужить очень долго — особенно при надлежащем уходе за двигателем.
  • Передний. Отличается от переднего меньшими размерами и тем, что
    интенсивнее изнашивается. Прежде чем приступать к его замене, следует точно
    выяснить, какой из уплотнителей вышел из строя.

Назначение сальников

Мотор оборудован системой смазки, подающей масло во
все рабочие механизмы. Особенность коленвала состоит в том, что его корпус
выводится наружу, поэтому в местах выхода происходит утечка смазочного
материала. Именно в этой точке и устанавливается сальник, диаметр которого
полностью соответствует диаметру коленвала.

В процессе работы
масло находится под определенным давлением, что провоцирует прижатие сальника к
соседствующим деталям, уплотняя таким образом место протекания. В зависимости
от конструктивных особенностей двигателя местоположение уплотнителей может
меняться.

В автомобилях с задними приводами и продольно
установленными двигателями уплотнители расположены в щите коленчатого вала
перед опорным подшипником. В моторах, которые не имеют щитов (переднеприводные
автомобили с продольно расположенными двигателями и ременными ГРМ) сальники
устанавливаются в блоке цилиндров.

Если сальник неисправен, происходит утечка смазочного
материала.

Причины протекания сальника

Ресурс детали составляет от 100 до 200 тыс. км
пробега — в зависимости от качества самой запчасти и того, насколько внимательно
автолюбитель ухаживает за ДВС. Впрочем, замена сальника двигателя может
понадобиться и значительно раньше.

Факторами, вызывающими преждевременный износ,
считаются:

  • Перегрев двигателя. Несмотря на термостойкость,
    материал изготовления имеет предел переносимых температур — и
    ограничивается он, как правило, нормированным нагревом мотора. При
    перегреве уплотнитель начинает терять свои свойства, становится ломким,
    деформируется, герметичность его снижается.
  • Несвоевременная замена моторного масла. Образующийся в
    процессе работы ДВС осадок в виде металлических частиц и попавших извне
    загрязнений наносит механические повреждения материалу сальника. Мелкая
    царапина со временем становится трещиной, провоцируя течь смазки.
    Своевременно следует менять и масляный фильтр, от которого зависит
    качество смазки.
  • Длительный простой автомобиля. Если машина долго не
    используется да еще и находится на морозе, то сальник высыхает и
    растрескивается либо теряет эластичность.
  • Неисправность ДВС. Повышенное давление картерных газов
    провоцирует выдавливание даже нового сальника и образование щели между ним
    и коленвалом.
  • Биение коленвала. При пробеге свыше 100 тыс. км детали
    двигательной системы изнашиваются, расшатываются. Коленвал начинает
    вибрировать, между ним и сальником появляется зазор, плотное прилегание
    становится невозможным. Сам уплотнитель в результате износа деформируется.

Где используются?

Сальники в автомобиле в основном используются в его силовом агрегате. Так, в каждом двигателе есть две таких детали в коленвале, а в тех моделях, где используется зубчатый резиновый ремень – еще и в валах, что выходят из двигателя.

Таким образом, в моторе автомобиля есть следующие типы подобных приспособлений:

  • Передний для коленчатого вала;
  • Задний для коленчатого вала;
  • Для балансира;
  • Для масляного насоса.

Все они должны быть изготовлены с термостойкого материала, поскольку в результате быстрого вращения деталей происходит нагрев сальников. Если они будут изготовлены из обычного нетермостойкого вещества, будет происходить их подгорание и полное разрушение.

Еще один вид автомобильных сальников, который для качественного выполнения своих функций должен иметь специальную конструкцию – сальник ступицы. Такой узел должен иметь высокую прочность и специальную конструкцию – быть армированным, иметь дополнительные кромки защиты от пыли и грязи, проникновение внутрь деталей которых приводит с быстрому разрушению сальника.

Причины

По каким же причинам может протекать моторная жидкость из-под сальника коленчатого вала (далее — СКВ)? Такой вопрос интересовал каждого автолюбителя, столкнувшегося с этой проблемой. Сейчас мы постараемся дать развернутый ответ на этот вопрос. Причин, как вы могли понять, может быть несколько.

Течь масла из под переднего СКВ

Рекомендуем: Механический нагнетатель – чтобы двигатель стал мощнее

Для начала вы должны определиться с тем, какой именно сальник потек. В транспортном средстве их может быть два:

  • Задний сальник. Как правило, его ресурс службы является высоким и зачастую он определяется сроком эксплуатации автомобиля. По своим габаритам этот элемент является большим.
  • Передний сальник. По габаритам он поменьше, но он является и менее долговечным, поскольку на практике выходит из строя значительно чаще, чем задний сальник.

Вы должны четко знать, какой именно сальник протекает. Если течь масла была зафиксирована в задней части мотора, то необходимо произвести визуальную проверку поддона и блока коробки передач. Чтобы понять, какое масло течет, капните его на поверхность воды. Если трансмиссионная жидкость сразу расплывется по водной поверхности, то моторная жидкость будет держаться капелькой.

Теперь перейдем непосредственно к причинам, по которым может происходить течь масла сальника коленвала. Как сказано выше, их может быть несколько:

  • Один из них обычно может протечь в том случае, когда общий пробег транспортного средства превысил 100 тысяч километров. Зачастую это вызывается вибрациями коленчатого вала, в результате чего изнашивается внутренняя часть сальника, которая изначально должна плотно прилегать к элементу. Однако, поскольку со временем она разбивается и теряет свою форму, то она не может плотно прилегать к поверхности коленвала.
  • Кроме того, проблема может возникнуть и в другом случае. К примеру, если транспортное средство долгое время не использовалось или долго стояло на улице во время зимних холодов, то сальник может пересохнуть или замерзнуть и затвердеть от морозов. В этом случае он также не сможет плотно прижаться к поверхности коленчатого вала.
  • Что касается новых элементов, то сальник может течь и по другим причинам. В частности, это может быть отвратительное качество самой изготовленной детали. Учтите, что плохое качество элемента, так или иначе повлияет на его работоспособность, так что не устанавливайте на свои транспортные средства продукцию от непроверенных производителей.
  • Неправильная установка. Также является одной из причин, по которым происходит течь масла из-под сальника. В частности, это возможно, если элемент установлен неравномерно. Как правило, сальник устанавливается в необходимом положении и при помощи молоточка, не прикладывая усилий, забивают сальник на свое место установки. Тем не менее, производители сальников рекомендуют своим потребителям использовать специальное оборудование для этого.
  • Неисправность двигателя. Утечка моторной жидкости может происходить и по причине неисправности непосредственно двигателя внутреннего сгорания. В том случае, если в работе мотора появились дефекты, к примеру, в нем повысилось давление картерных газов, то эти самые газы могут попросту выдавить сальник. В результате этого в его месте соприкосновения с коленчатым валом может образоваться щель, через которую и будет вытекать смазывающий материал.
  • Протечка масляного фильтра. Также является частой проблемой. Иногда автомобилисты принимают эту проблему за течь сальников и меняют последние, в результате чего замена фильтра все равно потребуется.

Двигатель автомобиля в разборе

Теперь уточним некоторые детали по поводу производства сальников. Не следует приобретать детали у непроверенных продавцов или неизвестных вам производителей. Так вы можете не только купить некачественный сальник, установка которого обернется вам «боком», но и вызовете новые проблемы. Известными и проверенными производителями элементов на сегодняшний день являются:

  • Victor Reinz;
  • Elring;
  • Goetze.

Следует отметить, что продукция этих компаний попадает не только в автомобильные магазины, но и на рынок подержанных деталей.

Основные неисправности: течет коренной сальник

Даже с учетом того, что коренной сальник устойчив к износу, данная деталь все равно имеет ограниченный срок службы. Чтобы понять, когда нужно менять сальник коленвала, стоит учитывать, что даже качественное оригинальное изделие обычно служит не более 150-200 тыс. км. При этом стоит отметить, что сальник может выйти из строя намного раньше по целому ряду причин.

Среди основных специалисты выделяют следующие:

Еще следует отметить, что ошибки, которые могут быть допущены при установке сальника в рамках ремонта двигателя, способны не сразу вывести деталь из строя, однако ресурс закономерно сокращается (в некоторых случаях на 50-70%.).

Что касается перегрева двигателя, данное явление приводит к тому, что температура ДВС повышается выше той нормы, на которую изначально рассчитан сальник и способен выдержать его материал изготовления. Естественно, сильный перегрев приведет к тому, что сальник деформируется, уплотнитель попросту теряет свою эластичность и не способен обеспечить необходимую герметичность в месте установки.

Замена коренного сальника двигателя: особенности

Вполне очевидно, что поводом для замены сальника коленвала является утечка моторного масла. При этом сальник может течь как интенсивно, так и подтекать или потеть. В любом случае, с такой неисправностью эксплуатировать ТС крайне не рекомендуется.

Отметим, что указанных сальников два: передний и задний. Передний сальник коленчатого вала (ПСКВ) и задний сальник (ЗСКВ) желательно менять менять вместе. Что касается ПСКВ, этот сальник располагается с той стороны, где реализован привод ГРМ.

Опасность течи этого сальника заключается в том, что смазка может попасть на ремень ГРМ, в результате чего масло разъедает ременной привод, ремень может оборваться или проскользнуть. Как известно, обрыв ремня ГРМ может привести к серьезной поломке двигателя и загибу клапанов.

Так или иначе, при появлении течей необходима замена сальника коленчатого вала (как переднего, так и заднего). Давайте рассмотрим, как рекомендуют выполнять данную процедуру сами производители ДВС по мануалу. Начнем с замены ПСКВ.

Прежде всего, машину нужно загнать на смотровую яму, эстакаду или поднять на подъемнике. Далее потребуется снять защиту двигателя, а также защитный кожух ремня ГРМ.
После этого масло из ДВС нужно слить. Теперь можно переходить к демонтажу ремня генератора. После этого снимается переднее правое колесо, включается пониженная передача. Затем понадобится открутить болт шкива коленвала, сам шкив коленчатого вала снимается.
После следует включить повышенную передачу и далее выставить поршень в первом цилиндре в ВМТ (для выставления ориентируйтесь по меткам в лючке маховика и меткам на валу ГРМ).
Затем производится ослабление крепления натяжного ролика, после чего снимается ремень ГРМ.
Также выкручиваются болты крепления нижней крышки картера сцепления, крышка снимается вместе с прокладкой

Обратите внимание, прокладку желательно заменить в рамках обратной сборки.
Теперь нужно осуществить отсоединение маслоприемника от маслонасоса и коренного подшипника. Далее двумя отвертками с вала снимается зубчатый шкив, а также параллельно откручиваются болты крепления маслонасоса.
В результате маслонасос удается снять вместе с сальником. В дальнейшем старый сальник демонтируется, после чего предварительно смазанный новый сальник коленвала ставится на место

Дальнейшая запрессовка выполняется при помощи специальной надставки.

В дальнейшем старый сальник демонтируется, после чего предварительно смазанный новый сальник коленвала ставится на место. Дальнейшая запрессовка выполняется при помощи специальной надставки.

Что касается замены заднего сальника коленвала, в общих чертах процедура заключается в следующем:

  • На начальном этапе нужно снять коробку передач вместе со сцеплением. Перед тем, как снимать коробку, необходимо слить из нее трансмиссионное масло и отсоединить ШРУСы.
  • Затем нужно открутить болты крепления маховика к ДВС. После снятия маховика нужно также произвести демонтаж заднего щита сцепления и выкрутить болты, которыми крепится задняя крышка двигателя.
  • Сам задний сальник установлен в этой крышке, так что его можно демонтировать отвертками. Затем новый сальник предварительно смазывается моторным маслом и запрессовывается при помощи специальной оправки.

Напоследок добавим, что на коренных сальниках снаружи присутствуют специальные маркировки. Эти маркировки помогают установить уплотнительный элемент правильно, так как содержат информацию о том, в какую сторону вращается коленвал.

Что такое сальник коленчатого вала и как он устроен

В процессе своей работы все детали двигателя достаточно хорошо омываются моторным маслом. Масло смазывает движущиеся детали и уменьшает трение, продлевая срок службы механизма. Но как быть с деталями, которые выходят наружу? Ярким примером может служить коленчатый вал, часть которого соединяется с маховиком. Ведь при выводе такой детали наружу, масло может протекать через отверстие для вращающегося вала.

 Чтобы этого не происходило, для герметизации отверстия под вал конструкторы предусмотрели деталь из герметичного материала – сальник коленвала. Он изготавливается из силикона или фторкаучуковой резины и представляет собой уплотнительное кольцо с диаметром, равным диаметру коленвала (в случае с задним сальником – примерно, 99 миллиметров). Данные материалы являются термостойкими, что позволяет избавить сальник от вредного теплового воздействия, которое возникает в процессе трения.

На уплотнителе снаружи делают специальные надписи. В основном, они говорят о направлении вращения коленчатого вала. Данная информация позволяет правильно установить сальник при его замене.

Как выглядит

Эти уплотнительные элементы изготавливаются из силикона или фторкаучуковой резины. Эти материалы выбраны не случайно – они отличаются стойкостью к высоким температурам, а также к воздействию смазочных жидкостей. Это позволяет полностью избежать риска повреждения детали по причине перегрева, который возникает при трении. Фактически деталь представляет собой кольцо. Размер равен диаметру коленвала двигателя.

Принцип работы сальника коленчатого вала

Сальник устанавливается в том месте блока, где коленчатый вал выходит наружу. В классических автомобилях, где двигатель устанавливается вдоль капотного пространства, а газораспределение происходит цепным металлическим приводом, сальник устанавливается в щите коленвала перед опорным подшипником. Двигатели переднего привода или с резиновым ремнем газораспределительного механизма устанавливаются в самом блоке, так как щиты на них не применяются. Тем не менее, в обоих случаях, сальник имеет одно и то же назначение – предотвращение утечки масла из блока цилиндров.

Внутри картера создается давление масла, которое прижимает сальник к уплотняемым деталям. Таким образом, он обеспечивает надежную герметизацию двигателя от утечки смазывающего вещества.

Где установлен

Уплотнитель установлен на блоке цилиндров двигателя в том месте, где коленчатый вал выходит из блока наружу. На разных автомобилях и моделях ДВС это место может отличаться. Так, на классических заднеприводных ВАЗах, где мотор расположен продольно, а привод ГРМ цепной, сальник установлен в щитке коленчатого вала за опорным подшипником. На переднеприводных автомобилях мотор расположен поперечно, а механизм ГРМ чаще ременной. Сальник в таких моторах установлен в блоке цилиндров из-за того, что щиты коленвала на таких ДВС отсутствуют.

Виды сальников коленчатых валов

Производители с целью экономии материалов или понижения цены выпускают сальники коленвала с сечениями различной сложности. Рассмотрим их основные виды, а именно:

  • с металлической наружной поверхностью (вариант а);
  • с гладкой поверхностью (вариант б);
  • с рифленой поверхностью (в);
  • с гидродинамическим эффектом (г).

Виды сальников

Сальники модели а, не обеспечат такой степени уплотнения как модели б-г, однако требуют меньше резины для производства и более низкую стоимость соответственно. Гладкий сальник (вид б) даже при достаточной плотности будет иметь полости на посадке, такой узел может «потеть». Рифленые канавки (как у сальника в) при установке раздавливаются и способствуют более плотной посадке в корпусе двигателя, это преимущество перед «голыми» сальниками (а).

Отдельно следует отметить гидродинамические сальники (модель г). Они более технологичны и эффективны. Принцип их работы заключается в следующем:

  • на внутреннюю плоскость наносятся специальные насечки небольшой глубины с направлением вращения;
  • высокие обороты коленвала закручивают масло в районе внутренней плоскости статично закрепленного сальника, поток масла попадает на внутренние насечки и получает направление движения от него;
  • подобные процессы улучшают эффективность сальниковых узлов.

С целью дополнительно уплотнить узел «сальник-корпус двигателя», перед установкой рекомендуется нанесение герметика на наружную поверхность сальника.

Сальник коленвала устанавливается в точках выхода вала из двигателя, фиксируется прижимными пластинами или соседними узлами двигателя. Коленчатый вал имеет два сальника: передний и задний. Задний сальник, как правило, имеет отдельный корпус — «фланец».

Замена сальника коленвала: подробная инструкция

Прежде чем приступить к ремонтным работам, следует выяснить, замена какого сальника коленвала необходима. В двигателе есть:

  • Задний уплотнитель. Это крупногабаритная деталь. Обычно замена заднего сальника коленвала требуется нечасто, ведь срок его службы достаточно большой.
  • Передний уплотнитель. Его размеры немного меньше, точно так же, как и срок его службы. Передний сальник выходит из строя гораздо чаще, чем задний.

Как определить, какой именно уплотнитель пришел в негодность? Для этого осмотрите поддон и блок КПП, чтобы узнать, в какой части двигателя наблюдается протечка.

Определить, нужна замена задних сальников коленвала или передних, поможет вытекшая смазка. Просто возьмите немного масла и капните его в емкость с водой. Если это смазка из КПП, то она растечется по поверхности воды. Масло из двигателя не изменит форму капли даже в воде.

Теперь приступаем к осмотру уплотнителей. Ваша цель найти протечку

Обратите внимание, в каком состоянии находится прокладка масляного насоса. Так как эти детали расположены недалеко друг от друга, может показаться, что протек уплотнитель, хотя на самом деле требуется замена прокладки маслонасоса

Технология замены сальника коленвала следующая: вначале устанавливается новый передний уплотнитель, который находится со стороны привода газораспределительного механизма. Затем меняется уплотнитель со стороны КПП.

Как выполнить замену сальника коленвала? Есть два пути: простой и сложный. Первый придумали автовладельцы, стремящиеся как можно быстрее произвести ремонт. Второй способ разработали специалисты, и именно его мы и опишем далее.

Что необходимо сделать:

Загоняем транспортное средство на эстакаду, надежно фиксируем его. Убираем защиту двигателя, а также крышку газораспределительного механизма. Снимаем клеммы аккумулятора, а затем сливаем моторное масло.
Демонтируем шесть болтов, защищающих моторный отсек справа.
Ослабляем ремень генератора, затем демонтируем его.
После того как переднее колесо справа будет снято, нужно включить низкую передачу. Потребуется ключ на девятнадцать, с его помощью аккуратно, чтобы не сорвать, ослабляем болт крепления шкива

Затем полностью откручиваем его и убираем шкив коленвала
Обратите внимание! Следует положить в надежное место шпонку коленвала, если она потеряется, шкив не будет нормально функционировать.
Затем устанавливаем поршень 1-го цилиндра в верхней мертвой точке. Чтобы контролировать его местоположение, посмотрите на метку в люке маховика ДВС, а также на метку на валу ГРМ
Это нужно сделать, когда переднее колесо поднято и включена 5-я передача.
После этого ослабляем крепление натяжного ролика и снимаем ремень ГРМ

Чтобы снять нижнюю крышку картера сцепления, откручиваем болты креплений. Демонтировать ее следует вместе с прокладкой.
Далее откручиваем 16 болтов крепления крышки картера мотора, снимаем ее

Важно! Прокладку при сборке следует установить новую.
Теперь приступаем к демонтажу маслоприемника от масляного насоса, а также коренного подшипника. Чтобы сделать это, откручиваем болты крепления на десять.
Используя 2 отвертки, удаляем с вала зубчатый шкив, откручиваем болты крепления маслонасоса. Он снимется вместе с сальником коленвала

Вытащить уплотнитель получится легко, если использовать что-нибудь острое. Чтобы новый сальник легче вошел, смажьте его маслом. Запрессовать уплотнитель можно, используя оправку либо старый сальник.
Устанавливаем снятые детали в обратном порядке

Он снимется вместе с сальником коленвала. Вытащить уплотнитель получится легко, если использовать что-нибудь острое. Чтобы новый сальник легче вошел, смажьте его маслом. Запрессовать уплотнитель можно, используя оправку либо старый сальник.
Устанавливаем снятые детали в обратном порядке.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
FAQ по авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
