Самый полный обзор электроподогревателей двигателя на 220в и инструкция по установке подогрева своими руками

Установка предпускового подогревателя двигателя

Установить предпусковой подогреватель двигателя можно и своими руками, так как никаких специальных знаний и умений такой процесс не требует. Конечно, визит на автосервис всегда предпочтительнее, ведь там весь спектр работ выполнят профессионалы, которые позволят сэкономить время, а также дадут гарантию на работу.

Если же не хочется отвозить деньги на станцию или нет возможности остаться на некоторое время без машины, можно установить подогреватель двигателя самостоятельно (обычно инструкция по установке идет в комплекте).

Видео-инструкцию по установке электрического подогревателя на 220В своими руками смотрите чуть ниже. Порядок установки подогревателя следующий:

1. Слив антифриза (его необходимо слить до 2 литров);
2. Отсоединение патрубков печки от системы охлаждения двигателя;
3. Установка подогревателя и его подключение к системе;
4. Сборка (нужно затянуть открученные гайки);
5. Заливка тосола.

Весь процесс займет не более 2-3-х часов.

Преимущества установки предпускового подогревателя двигателя очевидны:

• заметное продление ресурса мотора;
• экономия топлива на прогревах двигателя;
• экономия времени;
• защита экологии.

Кстати, если у вас еще не установлен подогреватель двигателя, можете ознакомиться с простыми советами, как завести машину в мороз.

Виды предпусковых подогревателей двигателя

Для начала давайте определимся с тем, что такое предпусковой подогреватель двигателя. Это специальное устройство, подогревающее жидкость в системе охлаждения автомобиля (антифриз) и облегчающее запуск двигателя при низких температурах.

Необходимость в предпусковом подогреве отпадает, если авто постоянно ночует в теплом гараже, а также, если зима в регионе мягкая и температура редко опускается ниже -5 °С.

Предпусковые подогреватели принципиально отличаются вариантами исполнения и источниками питания, и делятся на две категории:

1. Электрические предпусковые подогреватели двигателя – это устройства, работающие от внешнего источника электроэнергии. Они просты, поэтому имеют невысокую стоимость, а подключаются, как правило, к обычной бытовой розетке с напряжением 220В.
2. Автономные предпусковые подогреватели двигателя имеют более сложную конструкцию, а цена на них заметно выше, чем на электрические. Они питаются либо из топливного системы автомобиля, либо имеют собственный бак для топлива.

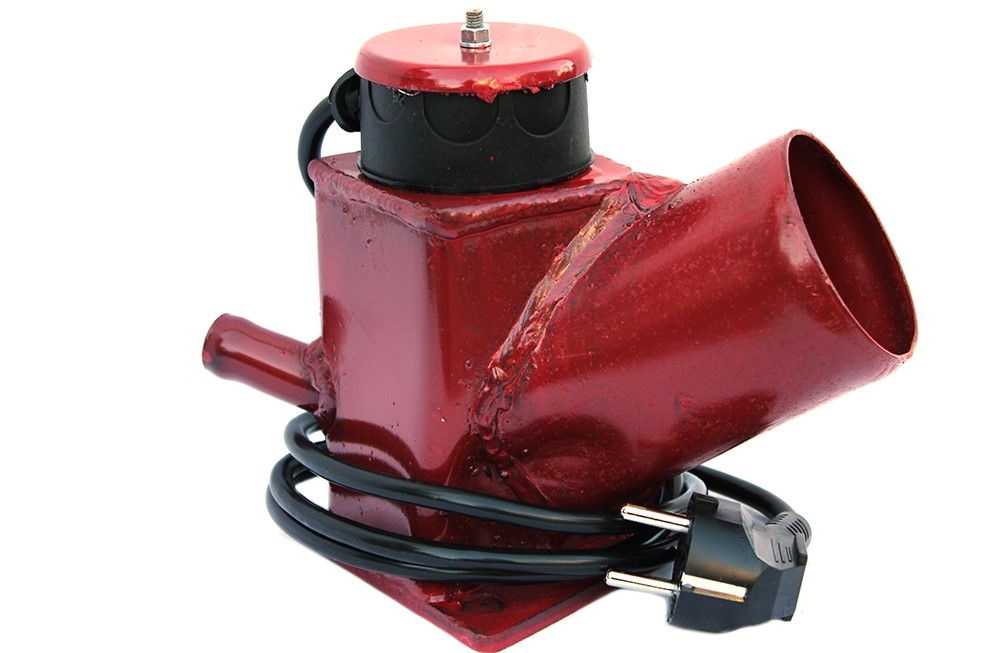

Электрические предпусковые подогреватели двигателя

Электрический предпусковой подогреватель двигателя устроен довольно просто. Его конструкция представляет собой вольфрамовую спираль, помещенную в блок цилиндров. Подогреватель подключается к обыкновенной розетке с напряжением 220В, в результате чего спираль нагревается и подогревает охлаждающую жидкость.

В зависимости от сложности и цены, электрический предпусковой подогреватель может быть укомплектован дополнительными опциями:

• устройством для подзарядки аккумуляторной батареи;
• вентилятором;
• таймером-терморегулятором;
• пультом дистанционного управления.

Цена электрического подогревателя двигателя на 220В во многом зависит от наличия или отсутствия определенных функций.

К недостаткам электрических подогревателей двигателя можно отнести высокое потребление электроэнергии. Не стоит удивляться, если всего за одну ночь подогреватель накрутит на счетчике дополнительные 10 кВт/ч.

Что касается производителей, то самой востребованной в нашей стране является продукция норвежской компании Defa.

Автономные предпусковые подогреватели двигателя

Автономный предпусковой подогреватель двигателя намного удобней электрического, так как он не привязывает водителя к розетке 220В. Принцип его работы основан на идее естественной циркуляции жидкости (термосифон).

Это значит, что прогревшийся в нём антифриз поднимается вверх (по закону физики об уменьшении плотности нагретого вещества), выходит из подогревателя и попадает в систему охлаждения двигателя. Там он остывает и снова поступает в подогреватель. Вот так образуется замкнутый цикл.

Впервые подобные механизмы появились в Скандинавии и некоторых других северных странах. Постепенно они попали и в Россию. Главная задача такой техники – поддерживать постоянную температуру тосола на отметке ≈20 °С.

Монтаж автономного подогревателя осуществляется одним из 2-х способов:

1. Подключением к системе электропитания авто;
2. Подключением к системе охлаждения.

Тип двигателя (бензиновый или дизельный) не играет никой роли.

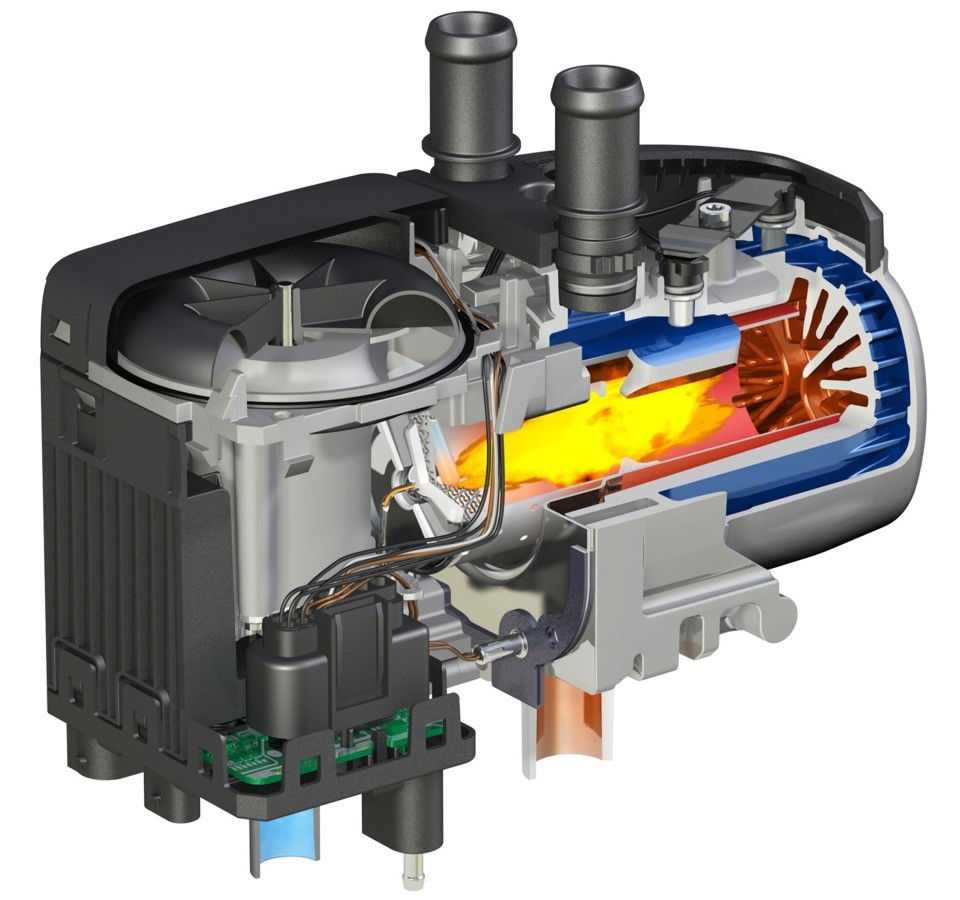

Принцип работы автономного подогревателя двигателя достаточно прост:

• в небольшую камеру сгорания подается воздушно-топливная смесь, которая в последствии воспламеняется от свечи;
• полые стенки камеры сгорания являются теплообменником (по ним циркулирует антифриз);
• в результате сгорания топлива антифриз в теплообменнике нагревается до необходимой температуры;
• после подогрева насос подает теплый антифриз в малый контур системы охлаждения двигателя.

Достоинством автономного подогревателя двигателя является то, что кроме облегчения запуска мотора, он обеспечивает практически моментальный обогрев салона автомобиля, а также оттаивание стекол. Монтаж такой установки возможен практически в любое удобное место под капотом.

Самыми популярными производителями автономных подогревателей являются компании Webasto и Eberspacher. Они изготавливают подогреватели как для дизельных двигателей, так и для бензиновых моторов.

Кроме стандартных функций, в списке доступных опций для автономных моделей значатся:

• таймер-терморегулятор;
• пульт дистанционного управления;
• подключение управления к мобильному телефону.

Другие сравнения предпусковых подогревателей

Если данное сравнение не удовлетворило любопытство, то на PartReview также можно найти множество других.

Например, сравнения предпусковых подогревателей Альянс c такими фирмами как: Северс, Webasto, Бинар, Defa, Лунфэй, Eberspacher, Теплостар, Атлант.

Также доступны сравнения предпусковых подогревателей Старт-М c такими фирмами как: Северс, Webasto, Бинар, Defa, Лунфэй, Eberspacher, Теплостар, Атлант.

Помимо этого можно выяснить кто лучше среди других производителей предпусковых подогревателей: Северс или Webasto, Бинар или Северс, Бинар или Webasto, Defa или Северс, Defa или Webasto.

Что это такое

Когда речь заходит о предпусковом подогревателе двигателя, многие ошибочно полагают, что при его использовании происходит прогрев именно самого силового агрегата. Это не совсем так.

Работа ППД основана на нагреве не мотора, а жидкости охлаждения. В зависимости от автомобиля и решений его владельца, в систему охлаждения ДВС заливается тосол или антифриз.

Устройства существенно отличаются между собой в зависимости от того, к какому типу относится подогреватель.

Если не считать самодельные устройства, которые эксплуатировать крайне опасно по объективным причинам несоблюдения технологии сборки, выделяют 2 основных вида подогревателей:

• автономные жидкостные;
• электрические.

Электрические модели работают за счёт подключения к электросети с напряжением 220В. То есть автомобиль должен располагаться около розетки. Возможность применения таких устройств присутствует в гаражных условиях. Подобное оборудование недорогое, имеет простую конструкцию и не требует проведения сложных работ при подключении. Зато аппарат очень зависим от наличия поблизости источника питания.

Сам прогрев осуществляется за счёт погружённого в жидкость охлаждения электронагревателя. Если говорить простыми словами, электроподогреватель можно описать как кипятильник.

Процесс циркуляции ОЖ происходит за счёт разницы температур. Горячий антифриз поступает вверх рубашки охлаждения, а холодная жидкость опускается вниз. Чтобы ППД работал эффективно, следует расположить элемент для нагрева в максимально низкой точке охладительной системы. Но при условии наличия встроенного насоса появляется возможность установки в любом месте с одновременным повышением эффективности нагрева. Когда температура ОЖ достигает нужного значения, срабатывает термореле и отключает подогреватель.

У такого подогревателя есть собственный мотор со свечой зажигания, камерой сгорания и пр. После подачи сигнала о включении подогрева топливо и воздух поступают внутрь камеры сгорания, смешиваются и воспламеняются. Само же питание подаётся от аккумулятора. Полученное путём сгорания тепло передаётся по стенкам теплообменника в жидкость охлаждения. Насос от ППД качает ОЖ по малому контуру, то есть антифриз проходит через рубашку блока цилиндров и радиатор печки для обогрева салона.

Фактически применение подогревателя даёт возможность обойтись без холодного пуска двигателя. О недостатках и побочных эффектах холодного пуска знают практически все. Особенно они опасные при очень низкой температуре окружающей среды. Это объясняет популярность ППД в северных регионах, где температура может падать далеко за пределы -10 градусов Цельсия, доходя порой до экстремальных значений.

Для чего предназначен и как устроен

Когда двигатель запускается после длительной стоянки, в первые секунды его детали соприкасаются между собой без смазки. Вязкость холодного моторного масла более высокая, чем в диапазоне рабочих температур мотора. Поэтому, чтобы смазывающая жидкость проникла по узким маслопроводам к деталям двигателя, нужно некоторое время. Особенно страдают от холодного запуска детали поршневой группы. Таким образом, запуски непрогретых моторов сокращают их ресурс до 1.5 раз. Для того чтобы этого избежать, а также облегчить старт движка в морозную погоду, предназначены предпусковые обогреватели, питающиеся от сети 220 В.

Это устройство способно за 30 минут нагреть мотор даже при сильном морозе

Устройство и работа предпускового подогревателя

Современный подогреватель устроен довольно просто и мало чем отличается от кипятильника. Принцип его работы состоит в том, чтобы нагреть охлаждающую жидкость (антифриз, тосол) до рабочей температуры, от 60 до 70 °C. Нагреваясь, жидкость начинает перемещаться по патрубкам системы охлаждения, нагревая при этом детали двигателя. Для ускорения теплообмена, многие модели снабжены помпами, создающими давление в малом контуре охлаждающей системы.

Чтобы создать давление за счёт разницы температур, нагреватели без помпы подключаются к охлаждающей системе в самой низкой её точке. Устройство с насосом можно подключить к охлаждающей системе в любом месте. Когда температура достигает заданной величины, реле просто отключит нагревательный элемент. Если температура вновь понизится, реле опять включит нагрев тосола. Таким образом, можно заблаговременно подключить устройство, не боясь перегреть охлаждающую жидкость.

Кроме нагрева рубашки охлаждения движка, нагреватели могут параллельно:

• заряжать аккумуляторы;
• нагнетать тёплый воздух в салон;
• управляться дистанционно, включаясь и выключаясь по команде из пульта.

Так можно подключать нагреватели с помпами и без них

Мощность нагревательных элементов колеблется в диапазоне от 500 Ватт до 4 квт. Набор дополнительных возможностей зависит от модели и комплектности каждого такого устройства. В продаже есть и довольно простые подогреватели, которые вкручиваются в заглушки или сливные пробки охлаждающих систем моторов.

Сфера применения и разнообразие моделей

Простое устройство и невысокая стоимость являются главными преимуществами предпусковых подогревателей 220 вольт, перед другими их разновидностями. Эти устройства можно самостоятельно установить на любой автомобиль. Нужно только определиться с креплением прибора в подкапотном пространстве и следовать инструкции производителя по установке. Единственное условие, ограничивающее сферу применения — обязательное наличие невдалеке электрической розетки.

Есть модели с дистанционным пультом, на котором можно устанавливать температуру нагрева жидкости и время подогрева таймера

Такие нагреватели лучше всего подойдут для частных домовладельцев или автовладельцев, живущих на нижних этажах многоэтажек. Довольны будут и те, кто имеет неподалёку гараж с подведённым электричеством. Ведь электрическим подогревателем можно управлять дистанционно, с расстояния до 1 километра (при прямой видимости). Если же на пути сигнала будут препятствия, дистанция значительно сократится.

Сегодня автомобилисты могут приобрести предпусковые подогреватели как российского, так и зарубежного производства. Популярны у автомобилистов китайские приборы «Лунфэй», а также норвежские DEFA. Немецкие обогреватели Webasto не очень удобны из-за сложностей в установке, к тому же дороги. Среди изделий российского производства можно отметить торговые марки «Северс» и «Старт», выпускающиеся с комплектами монтажных запчастей для отечественных и зарубежных моделей авто. К каждой модели есть собственный набор монтажных деталей, вместе с инструкцией по установке.

В зависимости от объёма двигателя, можно выбрать модели мощностью от 1 до 3 кВт

Архив брендов

ALFeco (Альфеко) — защита картера (поддона) двигателя и кпп

Alpine (Альпайн) — мультимедиа, автозвук, компоненты car audio

Aral (Арал) — моторное и трансмиссионное масло, смазочные материалы

AUTOLAND — эксклюзивные автоаксессуары

AUTOSOL (Автосол) — автохимия и автокосметика

BALDWIN DAHL — сепараторы очистки дизельного топлива с фильтром и подогревом

Bear-Lock — механические противоугонные устройства, замок на коробку передач

BIOCODE AUTO (Биокод) — автомобильная противоугонная система

BLACK BUG SUPER (Блек Баг) — противоугонная система.

Bridgestone (Бриджстоун, Firestone) — Шины колеса

Dagger (ДАГЕР) — автосигнализация с двухсторонней связью и автозапуском

Dragon (Драгон) — противоугонный механический комплекс

FALCON — дополнительные сервисные устройства для автосистем

G-ENERGY — современные автомасла

Goodyear (Гудиер) — Шины колеса

HONDA (Хонда) — оригинальные автозапчасти

Konvekta (Конвекта), Thermo-Syctems — климатическое оборудование для транспорта

Kumho (Кумхо) — Шины колеса

LEXUS (Лексус) — оригинальные автозапчасти

MAGIC SYSTEMS — автосигнализации и противоугонные системы

Michelin (Мишлен) — Шины колеса

MircoM (Мирком) — автомобильная навигационная система

Mirofone — автомобильные мультимедийные системы громкой связи

MUL-T-LOCK — механические противоугонные устройства, замки

NANOPROTECH (Нанопротек) — защита от влаги и коррозии

Nokian Tyres (Нокиа) — Шины колеса

Pandora (Пандора) — элитная охранная противоугонная система

Parrot — автомобильные системы громкой связи

Prolong (пролонг) — Элитная автохимия.

Replica Alloy Wheels — Диски колеса из легкого сплава точной копии

RICOCHET — пленка для защиты и бронирования

SEPAR (Сепар) — фильтра-сепараторы очистки дизельного топлива с подогревом

Sever-S (Северс) — подогреватели предпусковые и водородное топливо

SOBR (Собр) — охранные, информационные и противоугонные системы

STANADYNE (Стендайн) — фильтра-сепараторы очистки дизельного топлива с подогревом, топливные присадки

Standart — вибро, тепло, скрипо и шумоизоляционные материалы

Tecnoblok (Техноблок) — механическая противоугонная система

TOMAHAWK (Томагавк) — автосигнализация с двухсторонней связью и автозапуском

Yokohama (Йокохама) — Шины колеса

АвтоДжоуль — Автоодеяло для двигателя

АвтоОдеяло — Утеплитель для двигателя

Бастион (Альбатрос, Skat, Teplocom) — защитное электрооборудование для систем отопления и бытовых приборов

ГАРАНТ- механический противоугонный комплекс

Снегоболотоход «Метелица» СБМ и СБМП — ЧЕЛЯБТРАК

Предпусковой подогреватель двигателя: какой выбрать и как установить

Эффективнейшим считается вариант с питанием от сети. В этом случае не идет речь об автономности. Но при доступе это очевидное решением по следующим причинам:

• существенно дешевле автономных накопителей (“Гидроника”, “Вебасто” и пр.);
• при подключении к бытовой сети автоприборы требуют меньше топливных затрат;
• 220 Вольт позволяют быстрее прогревать мотор (это упрощает пуск и эксплуатацию авто).

Установка электрического подогревателя двигателя 220В продлевает “жизнь” элементов ДВС и уверенно обеспечивает запуск мотора в сильный холод. Термоэлемент, вмонтированный в малый круг, позволяет прогреть хладагент в морозы. При достижении жидкостью определенной температуры специальное реле отключает агрегат от сети. Благодаря этой функции охлаждающий раствор не перегревается.

Установка обогревателя двигателя 220В своими руками — относительно легкий процесс с хорошим результатом, если все сделать правильно. Для уверенности найдите подробное видео, где представлена пошаговая инструкция. Также изучите инструкцию к системе подогрева, которую вы будете ставить — у каждой модели есть особенности.

Предпусковой подогреватель

Проблема затрудненного пуска силовой установки в зимний период связана с несколькими факторами – вязкость масла повышается, в АКБ возрастает сопротивление, и он уже не способен выдать хорошие пусковые токи. В результате при попытке запуска стартер «лениво» крутит коленчатый вал, причем скорости вращения явно недостаточно, чтобы запустить двигатель. И только после пары попыток, когда масло немного перемешается, а аккумулятор «разогреется», мотор все же удается запустить, но случается это далеко не всегда.

Отметим, что на шансы успешного запуска при морозе влияет также техническое состояние силовой установки и степень его износа. Так, вероятность завести ВАЗ классического семейства (2101, 2106), выпущенного 30-40 лет назад, значительно ниже, чем сравнительно нового авто. Но установка подогревателя на ВАЗ-2101 эти шансы повышает, причем значительно.

Как отмечено, сложность пуска силового агрегата во многом связана с застыванием рабочих жидкостей. Но если их перед запуском разогреть, то сопротивления, которое они создают из-за повышенной вязкости не будет, и стартеру значительно легче будет крутить коленчатый вал. Именно в предварительном подогреве мотора состоит и задача подогревателя.

Данное устройство, в принципе, является универсальным, поэтому можно запросто установить предпусковой подогреватель на ВАЗ, УАЗ или любую другую марку авто.

Способы подключения

Поскольку инструкция, прилагаемая к приборам, имеет некачественный перевод, а изображенные в ней схемы не очень понятны, то многие просто не могут разобраться, как правильно установить прибор своими руками.

Установить устройство на авто можно несколькими способами. Первая схема подключения – последовательная, и изображена она ниже:

Последовательная схема установки подогревателя «Лунфей»

Она больше подходит для моделей, имеющих параллельное расположение выводов, поскольку врезка прибора осуществляется всего в один трубопровод системы – обеспечивающий подачу антифриза на радиатор отопителя салона.

Эта схема достаточно простая, и чтобы провести установку необходимо:

Найти требуемый патрубок (на разогретом моторе найти ведущие на печку трубопроводы и проверить степень их нагрева рукой. В более разогретый патрубок и осуществляется врезка);
Слить ОЖ;
Подобрать место для крепежа нагревателя на двигателе или кузове (вдали от сильно разогреваемых элементов)

При надобности можно изготовить крепежный кронштейн;
Разрезать трубопровод, и в этот разрез установить прибор (при этом важно не перепутать выводы нагревателя: к водоприемнику подсоединяем отрезок, ведущий от двигателя, а к водоспуску – идущий на радиатор печки);
Все места соединений качественно зафиксировать хомутами;
Закрепить прибор;
Залить ОЖ и проверить соединения на наличие подтеков;
Проложить по кузову кабель нагревателя и вывести вилку в удобной для подключения место. Провод необходимо закрепить;. Второй способ подключения – параллельный

Он больше подходит для моделей с перпендикулярными выводами. Схема такой врезки представлена ниже:

Второй способ подключения – параллельный. Он больше подходит для моделей с перпендикулярными выводами. Схема такой врезки представлена ниже:

Параллельная схема установки подогревателя Лунфэй

Такая схема в плане осуществления несколько сложнее. Также дополнительно потребуется наличие:

• Трубопроводов соответствующей длины и диаметра;
• Штуцер для соединения трубопровода с блоком цилиндров (ставиться вместо сливной пробки);
• Тройник (для врезки в трубопровод);
• Хомуты.

Чтобы установить подогреватель параллельным способом, делаем так:

1. Сливаем ОЖ;
2. Выкручиваем сливную пробку на блоке цилиндров и вместо нее вкручиваем штуцер;
3. Патрубок, ведущий от радиатора к двигателю (верхний) – разрезаем и в этот разрез ставим тройник;
4. Выбираем место для установки подогревателя;
5. Подготовленными трубопроводами соединяем все элементы в одну систему (водоприемный вывод соединяем со штуцером, а водовыводной – с тройником);
6. Все соединения стягиваем хомутами;
7. Крепим подогреватель;
8. Заливаем ОЖ;

Теперь, что касается подключения подогревателя «Лунфей» к розетке. Делать это лучше через переходник с таймером, что позволит задавать время включения и выключения прибора.

Если для питания устройства используется удлинитель, то проводка в нем должна быть рассчитана на создаваемую нагрузку.

Напоследок отметим, что хоть подогреватели «Лунфей» и изготавливаются в Китае, но они являются вполне надежными изделиями, способными отработать очень длительный срок. Единственные неисправности у них обычно связаны с отгоранием проводов внутри прибора. Устранить такие поломки не составит труда.

Самым эффективным средством, которое помогает бороться с трудностями в запуске силовой установки машин, можно назвать предпусковые подогреватели. Они функционируют от сети 220 В. Благодаря им происходит подогрев жидкости охлаждения перед запуском мотора. На рынке автомобильных устройств представлены подобные агрегаты от разных производителей. Наиболее востребованными среди автолюбителей являются аппараты китайской фирмы Лунфей. Их установку можно проводить самостоятельно.

Устанавливая подогреватель Лунфэй придерживайтесь рекомендаций

• Не оставляйте на ночь включенный Лунфэй. Пользуйтесь таймерами.
• При врезке в систему охлаждения учитывайте, что подогреватель желательно размещать ниже радиатора отопителя салонного пространства. Это препятствует проникновению воздуха.
• Врезать лунфей надо в систему охлаждения, в месте прохождения жидкости от блока цилиндров к отопителю.
• Чтобы расширить возможность установки агрегата, используйте дополнительные шланги.
• Устанавливать лунфей можно по горизонтали или по вертикали. А можно даже под уголом 45 градусов.
• Крепите предпусковой подогреватель так чтобы он во время поезки не бился о другие части.
• Подключайте подогреватель к нормальному питанию с заземлением, чтобы избежать замыкания.
• Будьте бдительны!

С этим читают

Принцип работы

Бензиновых (дизельных) нагревателей тосола.

Работа таких подогревателей тосола не возможно без помпы, которая прокачивает подогретую жидкость по системе.

Подогревание тосола в таких устройствах осуществляется за счет сгорания топлива. В зависимости от того, на чем ездит автомобиль, это может быть, как бензины, так и дизтопливо.

Прогретый тосол с помощью помпы прокачивается по малому кругу системы охлаждения, в том числе и через радиаторы, основной и отопителя салона.

Из этого становится понятным за счет чего происходит предварительный обогрев салона автомобиля.

После того, как жидкость прогрелась, открывается клапан термостат и циркуляция начинает проходить по большому кругу, в это время подогреваетель двигателя отключается.

Электрических подогревателей тосола.

В основе работы электрического подогревателя тосола лежит нагревающейся ТЭН, нагрев которого происходит либо от АКБ, либо от сети в 220В. Он то и нагревает тосол.

Далее более подробно остановимся на электрических подогревателях, так как они сейчас пользуются большой популярностью среди автовладельцев.

Подогреватель двигателя

Современный жидкостный (топливный) подогреватель двигателя состоит из топливного насоса, сопла, теплообменника, свечи накаливания, кнопки включения/выключения, GSM-модуля, камеры сгорания и вентилятора. Высокий спрос на подобные системы обусловлен рядом их плюсов:

• они экономят бензин (дизельное топливо) – каждая попытка холодного запуска мотора приводит к расходу топлива, а наличие отопителя позволит сэкономить его значительные объемы;
• сокращают износ основных механизмов силового агрегата (особенно в холодное время года);
• помимо подогрева мотора, подобные устройства осуществляют нагрев воздуха в салоне автомобиля;
• нередко в сильные морозы владельцы вообще не могут завести авто, что нарушает их планы на день – после установки предпускового подогревателя можно забыть о данной проблеме;
• во время его работы одновременно заряжается аккумуляторная батарея;
• автономность работы – аппараты используют топливо автомобиля, не вырабатывая каких-либо вредных выбросов;
• они бесшумны, отличаются высокой эффективностью.

Инструкция по установке предпусковых подогревателей на автомобиль ВАЗ-2190 «Гранта»

Ниже будет представлен монтаж предпусковых обогревателей (котлов) «Северс-М» и «Старт-М» на автомобиль Lada Granta, с разными схемами врезки в систему охлаждения.

Как установить подогреватель «Старт-М» на Lada Granta с тросовым приводом КПП (16V)

Предварительно нужно приобрести комплект «Старт-М» именно для этой марки автомобиля. В торце упаковочной коробки есть перечень моделей. Там должна быть отмечена Granta вместе с примечанием о тросовом приводе и АКПП (16-клапанный инжекторный мотор). Это связано с конструктивной особенностью — в таком варианте исполнения стартер закрывает сливное отверстие охлаждающей жидкости в двигателе. Поэтому вкрутить в него переходник не получится. Придётся делать врезку в нижний патрубок радиатора и в шланг, идущий к печке. Для этого понадобится два тройника. Можно приобрести комплект для модификации с 8-клапанным мотором и кулисным приводом КПП, только придётся ещё докупать тройник размером 33 x 33 x 16.

В комплекте должны быть следующие детали:

• кронштейн, 1 шт.;
• тройник 19 х 19 х 16, 1 шт.; тройник 33 х 33 х 16, 1 шт.;
• болт M6–35, 2 шт.;
• гайка M6, 2 шт.;
• шайба пружинная 6, 2 шт.;
• хомут 16 х 27, 6 шт.;
• хомут 30 х 45, 2 шт.;
• рукав 16 х 25 (входной, длина 270 мм; выходной, длина 580 мм);
• защитный рукав 25 х 40, длиной 50 мм;
• ремешок крепёжный, 4 шт.

Кроме того, следует приготовить комплект гаечных ключей, торцевую отвёртку, острый нож, охлаждающую жидкость (1–1.5 литра), тюбик с герметиком и ёмкость для слива антифриза. Работа выполняется в следующем порядке:

1. Загоняем автомобиль на смотровую яму.
2. Открываем капот. Снимаем воздушный фильтр с воздуховодом, для более удобного монтажа.
3. Спускаемся в яму. Откручиваем пробку для слива антифриза, расположенную в нижней части радиатора, и сливаем охлаждающую жидкость.
4. Разрезаем ножом рукав 16 х 25 на два куска — входной и выходной, как указано в списке выше. Затем монтируем в выходное отверстие подогревателя более длинный кусок, а во входное — более короткий. Фиксируем оба рукава на патрубках хомутами.

Чтобы антифриз не протекал, при монтаже шлангов штуцеры нужно смазать герметиком

Как только разрезан патрубок печки, на оба его конца лучше сразу нацепить хомуты, не зажимая их

Видео: установка предпускового подогревателя «Старт-М» на авто «Лада Гранта»

Моторный отсек Granta c 8-клапанным двигателем и механической коробкой, которая управляются не тросом, а кулисой, немного отличается по конструкции. Стартёр расположен не так, как в модификации, описанной выше. Схема подключения «Северса» мощностью 1.5 квт также отличается от вышеописанной. Нужно приобрести котёл вместе с монтажным набором 32 к ВАЗ — 2190.

В набор входят хомуты, рукав, кронштейны, тройник и весь необходимый крепёж

Перед установкой следует подготовить необходимый инструмент:

• набор гаечных ключей;
• плоскую отвёртку;
• герметик;
• острый нож;
• тосол, объёмом от 1 до 1.5 литра;
• ёмкость, в которую сольётся охлаждающая жидкость.

Работа производится в такой последовательности:

1. Автомобиль загоняем на смотровую яму.
2. К котлу крепим кронштейн.

Для монтажа используются шпильки, втулки, шайбы и гайки, идущие в комплекте

Перед тем, как надеть рукава, следует смазать герметиком штуцеры подогревателя

Для крепления используются болты М6 x 60 и стопорящие гайки, либо штатные болты и гайки М6 с шайбами

Перед монтажом тройника на концы патрубка и рукав следует надеть хомуты

Установка электрического подогревателя двигателя — особенности устройства

Сразу после запуска “движка” его запчасти соприкасаются практически без смазки. Холодное моторное масло еще вязкое по сравнению с разогретым состоянием. Чтобы узкие маслопровода заполнились рабочим раствором, нужно время на прогрев. Особенная нагрузка при холодном запуске приходится на поршневую группу (ресурс снижается в 1,5 раза). Для предотвращения негативных факторов и облегчения старта в морозы как раз и нужны предпусковые обогреватели.

Конструктивно это устройство похоже на кипятильник, задача которого нагреть жидкость до температуры 60-70 градусов Цельсия. Далее раствор двигается по патрубкам, “согревая” детали силового агрегата.

Беспомповые устройства включаются в “холодный” цикл внизу, чтобы за счет дельты температур обеспечить давление. Вариант, комплектуемый насосом, подключают в любом месте. При достижении нужного значения t реле отключает нагреватель. Если после этого происходит охлаждение, обогрев автоматически включается вновь.

Подобные приспособления делают следующее:

• согревают “рубашку” охлаждения мотора;
• заряжают аккумуляторные батареи;
• обеспечивают тепло в салоне;
• могут управляться на дистанции с пульта.
