Принцип работы системы охлаждения двигателя

Принципы построения систем охлаждения

Снижение эффективности работы системы охлаждения приводит к увеличению температуры поршней, уменьшению зазоров между поршнем и цилиндром. Тепловые зазоры уменьшаются до нуля. Поршень задевает за стенки цилиндра, образуются задиры, перегретое масло теряет смазочные свойства и масляная плёнка разрывается. Такой режим работы может привести к заклиниванию двигателя. Перегрев сопровождается неравномерным расширением головки блока, болтов крепления, блока двигателя и пр. В дальнейшем разрушение двигателя неизбежно: трещины в головке блока, деформация плоскостей стыка головки и самого блока цилиндров, образуются трещины сёдел клапанов и т.п. — неприятно даже перечислял, всё это, поэтому лучше до этого не доводить!

Система охлаждения двигателя и масла призвана не допустить подобного развития событий, но для того, чтобы система справилась с поставленными задачами, необходимо использовать качественную охлаждающую жидкость (ОЖ). Низкозамерзающие ОЖ называют антифризами — от английского слова «antifreeze». Ранее ОЖ приготовляли на основе водных растворов одноатомных спиртов, гликолей, глицерина и неорганических солей. В настоящее время предпочтение отдано моноэтиленгликолю — бесцветной сиропообразной жидкости с плотностью примерно 1,112 г\см2 и температурой кипения 198 гр. Задача ОЖ не только охлаждать двигатель, но и не кипеть во всём диапазоне температур работы двигателя и его компонентов, иметь высокую теплоёмкость и теплопроводность, не пениться, не оказывать вредного воздействия на патрубки и уплотнения, обладать смазывающими и антикоррозийными свойствами.

В 70 х годах выпускался антифриз на основе водного раствора моноэтиленгликоля с температурой начала кристаллизации — 40 гр. Он не требовал разбавление водой при добавлении в систему охлаждения. Этот препарат получил название ТОСОЛ — по названию лаборатории «Технология Органического Синтеза». Т.к. название не запатентовано, то ТОСОЛом называют готовый к применению продукт, а «антифризом» — концентрированный раствор (хотя ТОСОЛ тоже антифриз).

Готовые антифризы окрашивают для безопасности и выбирают броские цвета: синий, зелёный, красный. В процессе эксплуатации антифриз теряет полезные свойства — снижаются антикоррозийные свойства, возрастает склонность к пенообразованию. Срок службы отечественных ОЖ от 2 до 5 лет, импортных 5-7 лет.

На рисунке, приведённом ниже, изображена схема системы охлаждения автомобиля. Ничего особенного или сложного в системе охлаждения нет и тем не менее…

При пуске двигателя начинает вращаться помпа (водяной насос). Привод помпы может иметь свой шкивок, приводимый во вращение ремнем вспомогательного оборудования или приводиться вращением ремня ГРМ. В системе охлаждения находится крыльчатка, которая вращаясь, приводит в движение охлаждающую жидкость. Для быстрого прогрева двигателя система «закорочена», т.е. термостат закрыт и не пропускает жидкость в радиатор охлаждения. По мере роста температуры охлаждающей жидкости открывается термостат, переводя систему в другое состояние, когда охлаждающая жидкость проходит по длинному пути — через радиатор системы охлаждения (короткий путь перекрыт термостатом). Термостаты имеют различные характеристики открытия. Обычно на кромке нанесена температура открытия. Наверное не стоит объяснять устройство радиатора. В нижней части радиатора установлен датчик включения вентилятора. Если температура охлаждающей жидкости достигнет определённой величины — датчик замкнётся, а т.к. электрически он соединён на разрыв цепи питания электровентилятора, то при замыкании — должен включиться вентилятор системы охлаждения. По мере остывания охлаждающей жидкости — вентилятор выключается, а термостат перекрывает длинный путь на короткий. Всё просто, но не очень…

Такая схема является основой, но жизнь не стоит на месте и различные производители усовершенствуют системы охлаждения. На некоторых автомобилях Вы не найдёте датчика включения вентилятора системы охлаждения, т.к. вентилятор включается от ЭБУ двигателем в зависимости от показаний датчика температуры охлаждающей жидкости

Стоит обратить внимание на ситуацию, при которой при вклинении зажигания — сразу включается вентилятор системы охлаждения. Или неисправен датчик температуры, или повреждены его цепи, или неисправен сам ЭБУ двигателем — он «не видит» температуру двигателя и на всякий случай включает сразу вентилятор

На некоторых а\м на пути к отопителю установлены специальные электроклапана, разрешающие или перекрывающие путь охлаждающей жидкости (БМВ, МЕРСЕДЕС). Такие клапана иногда «помогают» системе охлаждения выйти из строя.

Как циркулирует охлаждающая жидкость?

Сами системы в бензиновых и дизельных авто похожи, принципиальных различий в их конструкции и работе нет. Они включают в себя множество компонентов, а для их регулирования применяются элементы управления. Чтобы понять, как антифриз циркулирует, рассмотрим основные компоненты СО:

Непосредственное функционирование СО обеспечивает система управления мотором. В современных моторах принцип работы основывается на математической модели, учитывающей множество параметров и определяющей нормальные условия активации и работы всех компонентов.

Понятное дело, что «Тосол» не может проходить по СО сам, поэтому его поток обеспечивается центробежным насосом. Циркуляция охлаждающей жидкости происходит через «рубашку охлаждения». В результате этого мотор транспортного средства охлаждается, а «Тосол» нагревается. Сам ход движения ОЖ в агрегате может происходить либо от первого цилиндра к последнему, или от выпускного коллектора к впускному.

Рассмотрим процесс кругооборот ОЖ подробнее:

• когда двигатель заводится утром, сразу же начинается оборот антифриза по СО. Сам процесс потока создается насосом, который запускается от ремня ГРМ или специального, отдельного ремня;
• пока ОЖ не нагрелась, она закачивается в двигатель при помощи насоса. В тот момент, когда она проходит по цилиндрам агрегата, они ее нагревают, поскольку в цилиндрах выделяется много тепла за счет проходящих в нем процессов. Так ОЖ забирает себе тепло мотора, одновременно увеличивая свою температуру. Затем хладагент возвращается обратно к центробежному насосу, повторяя этот круг, пока полностью не нагреется. Такой процесс называется малым кругом оборота расходного материала по СО;

когда ОЖ достигла определенной температуры, начинается большой круг вращения жидкости. Если он начинает работать, термостат перекрывает малый круг;
когда начался большой круг циркуляции, центробежный насос закачивает ОЖ в мотор. Антифриз, имея уже высокую температуру, проходит по трубкам и попадает в радиатор, где оставляет свое тепло, отдавая окружающей среде и воздушной системе. Она, в свою очередь, использует это тепло для обогрева салона, если на печке включена соответствующая функция;
затем ОЖ вновь закачивается в агрегат при помощи насоса;
если имеющегося охлаждения ОЖ в радиаторе не хватает, а температура хладагента увеличивается, включается специальный датчик активации вентиляторов, который установлен в нижней части радиатора;
одновременно начинает работу вентилятор, установленный прямо на радиаторе;
когда хладагент охладился до необходимой температуры, оба вентилятора отключаются;
если хладагент успевает остынуть до такой температуры, что закрывается термостат, при повторном запуске мотора он опять начнет проходить в СО по малому кругу.

Во время работы мотора всегда должна поддерживаться примерно одна температура, которая и определяет его функционирование. Условно она составляет 90 градусов. Такая температура позволяет двигателю развивать хорошую скорость и обеспечивает приемлемый расход бензина. Именно поэтому схема потока хладагента по СО такая сложная и разделена на несколько кругов, чтобы мотор мог скорее выйти на такой режим работы.

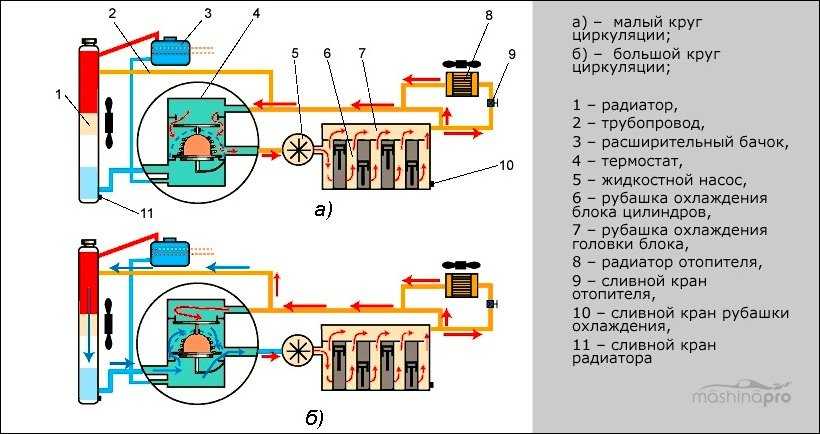

Схема циркуляции

Предлагаем вам своими глазами увидеть схему протекания хладагента. Представлены большой и малый круги.

• а) малый круг круг;
• б) большой круг.

1. радиатор охлаждения;
2. трубка для потока хладагента;
3. расширительный бачок;
4. термостат;
5. центробежный насос;
6. устройство охлаждения блока цилиндров двигателя;
7. устройство охлаждения головки блока;
8. радиаторный отопитель с вентилятором;
9. краник радиатора;
10. отверстие для слива антифриза из блока;
11. отверстие для слива хладагента непосредственно из радиатора;
12. вентилятор.

Устройство термостата: виды и тип управления

Стандартный механический терморегулятор это – одинарный или
двойной клапан, мембрана которого постоянно поджата в закрытом виде пружиной,
компенсирующей давление ОЖ, а шток, по которому она ходит – залит в резиновой
капсуле термочувствительным воском. Весь узел находится в корпусе с тремя
отверстиями. Охлаждающая жидкость – все время протекает через термостат, из
одного – в другое. Когда температура антифриза вырастает до рабочей, воск в
капсуле тает, расширяется, «тарелка» клапана сдвигается и «впускает» ОЖ из патрубка
от радиатора. Открывается большой круг. По мере остывания ОЖ, воск – опять
застывает, сжимается, и клапан – закрывается, снова пропуская антифриз только
по малому кругу (ГБЦ-помпа-радиатор печки).

Схема работы термостата
Схема
работы термостата в системе охлаждения

Термостат в автомобиле – деталь очень простая, но не
ремонтопригодная. Исключение – залипание пружины из-за расслоения антифриза.
Можно попытаться очистить устройство, но это не даст гарантии его дальнейшей
нормальной работы, поэтому значительно проще сразу заменить его.

Терморегуляторы конструктивно делятся на:

• Механические одноклапанные (без перепускного).
• Механические ступенчатые, с последовательным
  открытием просвета.
• Механические двухклапанные.
• Электронные (резисторные), или регуляторные одноклапанные
  модули.

Расположенный на входе в рубашку охлаждения ГБЦ, электронный
модуль сообщается с блоком управления двигателем через контроллер, расположенный
отдельно. В случае поломки – неисправная механическая часть, термодатчик и
«мозги» – не ремонтируются, их можно только поменять.

Виды систем охлаждения двигателя

Регулирование температуры автомобильного двигателя может осуществляться при помощи охлаждающей жидкости (антифриза, ОЖ) и посредством циркуляции воздуха. Исходя из этого различают три вида систем:

• Воздушная. Физически представляет собой обдув, благодаря которому происходит вытеснение горячего воздуха из подкапотного пространства в атмосферу. Воздушное охлаждение может быть естественным и принудительным (с использованием вентилятора). В силу низкой эффективности как самостоятельная система практически не применяется.
• Жидкостная. Представляет собой систему трубчатых контуров, по которым циркулирует охлаждающая жидкость. Жидкостное охлаждение может быть принудительным (перекачка насосом), термосифонным (за счет разности в плотности нагретой и охлажденной жидкостей) и комбинированным (охлаждение головки блока цилиндров осуществляется принудительно, а остальные узлы термосифонным принципом). Такая система более эффективна в сравнении с воздушной, но при определенных режимах работы (длительный простой с включенным двигателем, повышенные температуры окружающей среды) может быть недостаточной для качественного охлаждения.
• Комбинированная. Представляет собой использование и воздушного обдува, и жидкостных контуров.

Системы охлаждения на основе жидкости также разделяются на открытые и закрытые. Первые имеют сообщение с атмосферой при помощи пароотводной трубки, а во вторых жидкость полностью изолирована от окружающей среды. В закрытых системах давление антифриза больше, а следовательно, выше и температура кипения. Это позволяет использовать их при высоких температурах нагрева жидкости (до 120°C).

Схема циркуляции охлаждающей жидкости. Схема системы охлаждения двигателя

В любом автомобиле используется двигатель внутреннего сгорания. Широкое распространение получили жидкостные системы охлаждения – только на старых «Запорожцах» и новых «Тата» используется обдув воздухом. Нужно отметить, что схема циркуляции охлаждающей жидкости на всех машинах практически похожа – присутствуют в конструкции одинаковые элементы, выполняют они идентичные функции.

Малый круг охлаждения

В схеме системы охлаждения двигателя внутреннего сгорания присутствует два контура – малый и большой. Чем-то она схожа с анатомией человека – движением крови в организме. Жидкость двигается по малому кругу тогда, когда необходимо произвести быстрый прогрев до рабочей температуры. Проблема в том, что мотор может нормально функционировать в узком диапазоне температур – около 90 градусов.

Нельзя ее повышать или понижать, так как это приведет к нарушениям – изменится угол опережения зажигания, топливная смесь будет сгорать несвоевременно. В контур включен радиатор отопителя салона – ведь нужно, чтобы внутри машины было тепло как можно раньше. Подача горячего антифриза перекрывается с помощью крана. Место его установки зависит от конкретного автомобиля – на перегородке между салоном и моторным отсеком, в области бардачка и т.д.

Большой контур охлаждения

В схему системы охлаждения двигателя при этом включается еще и основной радиатор. Он устанавливается в передней части автомобиля и предназначен для экстренного снижения температуры жидкости в двигателе. Если на автомобиле имеется кондиционер, то радиатор его устанавливается рядом. На автомобилях «Волга» и «Газель» применяется масляный радиатор, который также ставится в передней части автомобиля. На радиаторе обычно ставится вентилятор, который приводится в движение электромотором, ремнем или муфтой.

Жидкостный насос в системе

Это устройство входит в схему циркуляции охлаждающей жидкости «Газели» и любого другого автомобиля. Привод может осуществляться следующим образом:

1. От ремня газораспределительного механизма.
2. От ремня генератора.
3. От отдельного ремня.

Конструкция состоит из таких элементов:

1. Металлическая или пластиковая крыльчатка. От количества лопастей зависит эффективность работы насоса.
2. Корпус – обычно выполняется из алюминия и его сплавов. Дело в том, что именно этот металл хорошо работает в агрессивных условиях, практически не действует на него коррозия.
3. Шкив для установки ремня привода – зубчатый или клиновидный.
4. Вал – стальной ротор, на одном конце которого находится крыльчатка (внутри), а снаружи шкив для установки приводного шкива.
5. Бронзовая втулка или подшипник – смазка этих элементов осуществляется при помощи специальных присадок, которые имеются в антифризе.
6. Сальник позволяет избежать вытекания жидкости из системы охлаждения.

Термостат и его особенности

Сложно сказать, какой именно элемент обеспечивает наиболее эффективную циркуляцию жидкости в системе охлаждения. С одной стороны, помпа создает давление и антифриз двигается по патрубкам с ее помощью.

Но с другой стороны, если бы не было термостата, движение происходило бы исключительно по малому кругу. Конструкция содержит такие элементы:

1. Корпус из алюминия.
2. Выходы для соединения с патрубками.
3. Пластина биметаллического типа.
4. Механический клапан с возвратной пружиной.

Принцип работы заключается в том, что при температуре ниже 85 градусов двигается жидкость только по малому контуру. При этом клапан внутри термостата находится в таком положении, при котором не попадает антифриз в большой контур.

Как только достигнет температура 85 градусов, начнет деформироваться биметаллическая пластина. Она воздействует на механический клапан и открывает доступ антифризу к основному радиатору. Как только снизится температура, клапан термостата вернется в исходное положение под действием возвратной пружины.

Расширительный бачок

В системе охлаждения двигателя внутреннего сгорания имеется расширительный бачок. Дело в том, что любая жидкость, в том числе и антифриз, при нагреве увеличивает объем. А при охлаждении объем уменьшается. Следовательно, необходим какой-то буфер, в котором будет храниться небольшое количество жидкости, чтобы в системе всегда ее было вдоволь. Именно с этой задачей и справляется расширительный бачок – туда выплескивается излишек во время нагрева.

Крышка расширительного бачка

Еще один незаменимый компонент системы – это пробка. Существует два типа конструкции – герметичная и негерметичная. В том случае, если на автомобиле применяется последняя, пробка расширительного бачка имеет только дренажное отверстие, через которое уравновешивается давление в системе.

Схема системы охлаждения двигателя

На фотографии схема системы охлаждения двигателя автомобиля ВАЗ 2110 с карбюратором и ВАЗ 2111 с инжектором (оборудование для впрыска топлива).

1. обычный, масляный радиатор и радиатор охлаждающей жидкости;
2. вентилятор радиатора;
3. центробежный насос;
4. термостат;
5. теплообменник отопителя;
6. расширительный бачок;
7. рубашка охлаждения двигателя;
8. система управления.

Рассмотрим каждый из этих элементов по отдельности:

1. Радиаторы.

1. В обычном радиаторе нагретая жидкость охлаждается встречным потоком воздуха. Чтобы повысить его эффективность, в конструкции используется специальное устройство трубчатого вида.
2. Масляный радиатор предназначен для уменьшения температуры масла системы смазки.
3. Для охлаждения отработавших газов системы их рециркуляции задействуют третий вид радиаторов. Он позволяет охлаждать топливно-воздушную смесь при её сгорании, благодаря чему меньше образовывается оксидов азота. Дополнительный радиатор снабжен отдельным насосом, который также включен в систему охлаждения.

2. Вентилятор радиатора.

• гидравлический;
• механический (соединен на постоянной основе с коленчатым валом мотора автомобиля);
• электрический (работает от тока аккумулятора).

3. Центробежный насос.4. Термостат.термостат5. Теплообменник отопителя.6. Расширительный бачок.7. Рубашка охлаждения двигателя.8. Система управления.

1. Температурный датчик циркулирующей жидкости. Датчик температуры преобразует величину температуры в соответствующую величину электрического сигнала, который подается на блок управления. В тех случаях, когда система охлаждения используется для охлаждения отработавших газов или в других задачах, в ней может быть установлен ещё один температурный датчик, устанавливаемый на выходе радиатора.
2. Блок управления на электронной основе. Получая от датчика температуры электрические сигналы, блок управления автоматически реагирует и выполняет соответствующие воздействия на другие исполнительные элементы системы. Обычно, блок управления имеет программное обеспечение, выполняющее всю функции по автоматизации процесса обработки сигналов и настройки работы системы охлаждения.
3. Также, в системе управления могут быть задействованы следующие устройства и элементы: реле охлаждения мотора после его остановки, реле вспомогательного насоса, термостатный нагреватель, управляющий блок радиаторного вентилятора.

Диагностирование системы охлаждения двигателя

Общее диагностирование технического состояния системы охлаждения заключается в определении ее герметичности и теплового баланса.

Заключение о герметичности системы делают, визуально убедившись в отсутствии утечки ОЖ при работающем и неработающем двигателе, а также по скорости убывания жидкости из расширительного бачка в процессе эксплуатации автомобиля.

О тепловом балансе системы судят по времени прогрева двигателя и поддержанию его номинальной рабочей температуры при нормальной нагрузке. Проверку производят с помощью указателя температуры охлаждающей жидкости.

Работа системы охлаждения считается удовлетворительной, если температура двигателя удерживается в пределах 85…95 °С при движении нагруженного автомобиля со скоростью около 90 км/ч.

Проверить общее состояние системы охлаждения и найти конкретные места утечки ОЖ можно при подаче воздуха под небольшим давлением в систему охлаждения.

Для проверки герметичности системы охлаждения можно использовать воздушную сеть (рис. 1, а), а в случае ее отсутствия, воздушный насос (рис. 1, б), которые подсоединяют к пробке расширительного бачка или радиатора.

С помощью редуктора или насоса поднимают давление до величины давления открытия пробки расширительного бачка (0,09…0,13 МПа) в течение 2 мин. Следят за показанием манометра: давление должно быть стабильным, в противном случае визуально определяют утечки ОЖ или проверяют охладители отдельных составных частей двигателя (системы рециркуляции, радиатор охлаждения масла и т.д).

Причиной быстрого убывания ОЖ в системе может быть неправильная работа клапана пробки расширительного бачка и ее недостаточная герметичность. При появлении этой неисправности необходимо проверить состояние клапана пробки и давление его открытия (значение давления указано в технических характеристиках данного двигателя).

Рис. 1. Проверка герметичности системы охлаждения с использованием воздушной сети (а) и воздушного насоса (б): 1 — пневморедуктор; 2 — манометр; 3 — герметизирующая насадка; 4 — радиатор; 5 — насос; 6 — пробка расширительного бачка

Работоспособность радиатора определяют по разности температур ОЖ в его верхней и нижней части, которая должна быть в пределах 8…12 °С. Уменьшение разности температур указывает на наличие накипи в трубках радиатора или на его загрязнение.

При проверке термостата его снимают с двигателя и помещают в емкость с жидкостью, имеющей температуру окружающего воздуха. Можно использовать обычную воду, но, учитывая, что температура ОЖ в современных двигателях может превышать 100 °С, желательно применять технический глицерин, температура кипения которого выше. В случае же использования воды можно установить только начало открытия клапана. Жидкость постепенно нагревают; при температуре 70…80 °С (в зависимости от модели двигателя) должно начаться открытие клапана термостата. За температуру начала открытия принимается та, при которой ход клапана, расположенного со стороны входного патрубка радиатора, составляет 0,1 мм. Для более точного определения величины хода можно использовать индикатор часового типа на кронштейне. Дальнейшее повышение температуры до 90…110 °С (в зависимости от модели двигателя) должно привести к полному открытию клапана (6…8 мм). Если после проведения вышеописанной проверки установлено, что термостат не удовлетворяет указанным условиям, его заменяют новым, так как ремонту он не подлежит.

При появлении утечки ОЖ из радиатора, если найти место утечки не представляется возможным, радиатор проверяют на герметичность. Существуют два способа проверки: непосредственно на автомобиле и при снятом радиаторе.

При проверке на автомобиле радиатор заполняют водой, все патрубки закрывают заглушками, оставив один открытым (через него в радиатор подают воздух под давлением примерно 0,1 МПа). По месту появления воды и определяют место утечки.

Однако из-за сложности доступа к радиатору удобнее проверять его, сняв с автомобиля. После снятия закрывают заливную горловину и все патрубки радиатора, оставив один открытым, через него подают в радиатор воздух под давлением примерно 0,1 МПа. Радиатор помещают в ванну с водой и наблюдают за появлением пузырьков воздуха, которые и укажут точное место утечки.

Жидкостный насос проверяют на отсутствие утечек через нижнее контрольное отверстие. Если при работе насос издает шум, проверяют также его осевой люфт. При появлении утечки ОЖ из жидкостного насоса, шума при работе и увеличенного осевого люфта насоса, его снимают с двигателя, разбирают, проверяют и при необходимости ремонтируют или заменяют насос.

Проверку электрических элементов системы охлаждения проводят с помощью сканеров и тестеров.
