Подушки двигателя признаки неисправности

Что такое гидравлическая подушка двигателя и где она находится

Как ни странно, далеко не каждый водитель имеет представление о том, где расположены в машине опоры и что это вообще за устройство. Это не удивительно, потому что, не залезая под авто, открыв лишь капот, можно увидеть только верхнюю опорную подушку.

В различных автомобилях гидравлические опоры устанавливаются в различных местах, и их может быть разное количество. Это объясняется тем, что у каждой марки авто отличаются места размещения моторов и коробок передач

Самое важное — чтобы опорные подушки были надежно закреплены и как можно меньше сдвигались с места при работе машины. Чаще всего гидравлические подушки двигателя крепятся снизу мотора в трех местах и сверху — в двух

Такие же опоры имеются и для коробки передач, и хорошо, если автовладелец умеет отличать коробку от движка.

Движение машины, особенно по неидеальным дорогам, дает серьезную нагрузку на крепления мотора. Если места фиксации ДВС выполнены жестко, они быстро выйдут из строя, вместе с самими крепежами. Чтобы этого избежать, следует устанавливать движок на опоры.

Гидравлическая подушка двигателя как раз предназначена для его надежного и одновременно мягкого крепления. Она подавляет вибрацию и не дает движку сместиться при работе. Другими словами можно сказать, что это своеобразная и очень большая прокладка, расположенная между силовым агрегатом и кузовом, прикрепленная одновременно к ним обоим. В зависимости от модели автомобиля таких опор может быть три или больше — до пяти.

Правая гидравлическая подушка двигателя, которую еще называют верхней, обычно сразу видна при открытии капота. Все остальные расположены снизу, под мотором.

В современных авто устанавливают резинометаллические и гидравлические опорные системы.

Первые представляют собой резиновую прокладку, помещенную между двумя металлическими листами. Это недорогой и потому весьма популярный вид опор. Иногда используется не резина, а полиуретан из-за его более высоких износоустойчивых свойств. Есть модели авто, в которых опоры снабжены пружинами, повышающими жесткость конструкции, а также специальными буферами для защиты от ударов. Кстати, конструкции с применением полиуретана чаще можно встретить в спортивных автомобилях, они дают большую жесткость. Что касается самой резинометаллической опоры, то она может быть цельной либо разборной.

Гидравлические подушки двигателя имеют уникальную конструкцию, благодаря которой они «распознают», на каких оборотах работает движок, и в соответствии с этим подавляют вибрации. Устройство представляет собой две емкости, в которые залит антифриз (пропиленгликоль) или любая рабочая жидкость. Емкости разделены мембраной.

По своей сути гидравлическая опора действует примерно как простой амортизатор. То есть гидравлическая жидкость перемещается из камеры в камеру и подавляет колебательные движения. Мембрана сглаживает вибрацию на холостых оборотах, выступая в роли гибкой опоры.

Когда машина начинает набирать скорость, число оборотов коленвала увеличивается, а это в свою очередь приводит к более сильным колебаниям, которые мембрана уже не может подавить. В этот момент срабатывает дроссель, в котором под действием давления жидкость перемещается из верхнего отсека в нижний. Таким образом, повышается жесткость и энергоемкость гидравлической подушки двигателя.

Когда нужно менять подушки двигателя

Как уже говорилось, срок службы опор довольно продолжителен. Особенно, если автомобилист бережно относится к своей машине. Но, тем не менее, ничего вечного не существует. Потому и эти детали авто рано или поздно получают повреждения: от небольших трещин до разрывов. Когда такое происходит, в салоне появляются посторонние шумы, такие, например, как грохот, а также чувствуется вибрация под капотом в тот момент, когда двигатель работает под нагрузкой.

Чтобы проверить подушки и определить причину появившихся симптомов существует очень простой способ. Правда, желательно иметь напарника. Итак, нужно сесть за руль и завести двигатель. Капот при этом открыт. Далее, поставив авто на ручной тормоз, необходимо попробовать двинуться на пару сантиметров вперед и назад. Во время этих действий напарник увидит колебания двигателя. Отклонением от нормы считается то, что мотор может сильно крениться и довольно медленно занимать исходное положение. Кроме того, возможно возникновение характерных рывков в коробке передач. Если такие моменты присутствуют, то стоит заняться визуальным осмотром подушек, загнав машину на смотровую яму. После этого уже станет окончательно ясно: заменить подушки двигателя или старые еще послужат. Характерными внешними признаками можно считать такие:

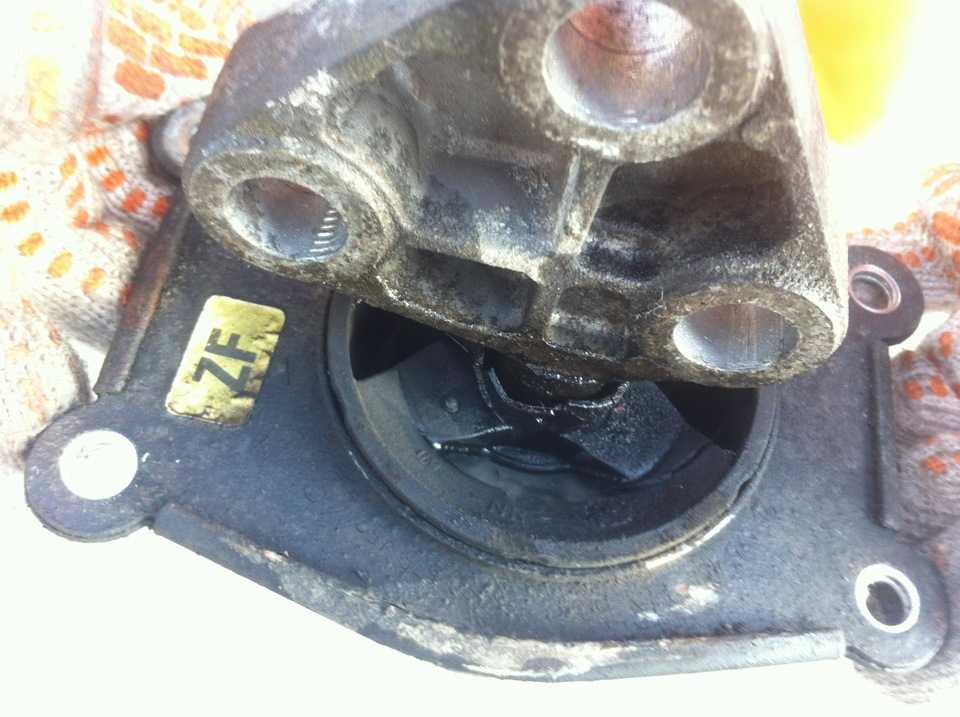

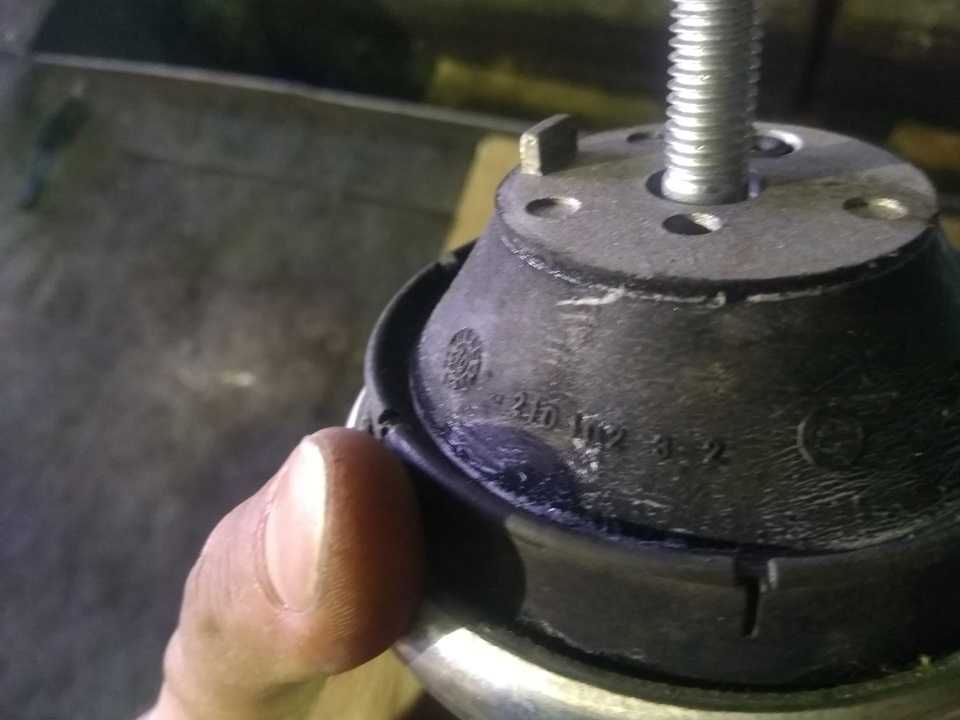

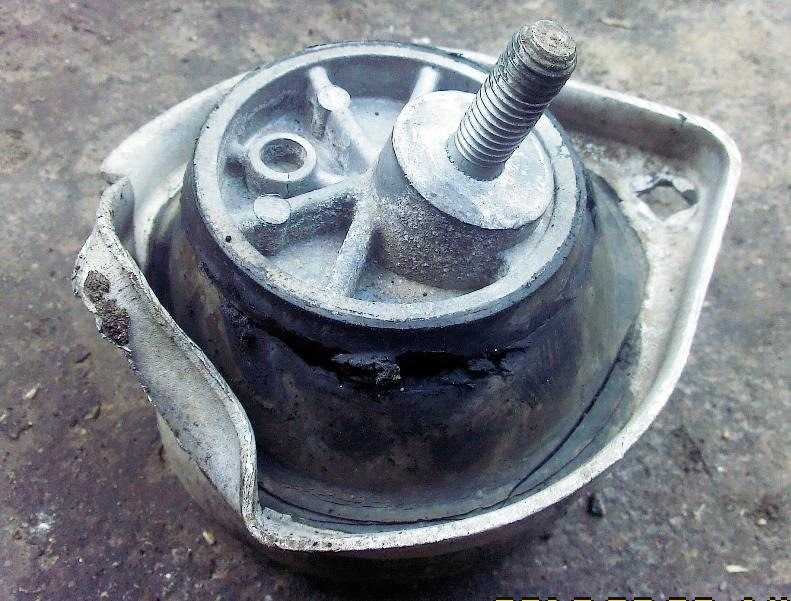

трещины или иные повреждения на резиновых частях;
отделение резиновых деталей от металлической основы;
утечки жидкости из гидравлических опор.

Эти неприятности происходят вследствие отработки ресурса, утраты эластичности резины под воздействием перепадов температур, в результате механических повреждений, воздействия химически активных жидкостей и т.д. Теперь поговорим о том, что делать, если подушки неисправны и вашей целью являются наименьшие затраты, то есть как выполнить этот ремонт своими силами.

Что такое подушки двигателя

Автомобильный мотор достаточно много весит, и из-за создаваемых им в процессе работы вибраций мотор необходимо надежно крепить. При жестком креплении с несущими элементами кузова крепежные детали будут подвергаться значительным переменным нагрузкам во время движения по неровной поверхности. В этом случае они выйдут из строя очень быстро.

Вибрация к тому же будет передаваться на весь кузов. Это с одной стороны создаст дискомфорт водителю и пассажирам, с другой — негативно повлияет на долговечность всех узлов автомобиля.

Справиться с этой проблемой призваны специальные опоры, называемые подушками. Они гасят создаваемые двигателем колебания и в то же время надежно фиксируют его от смещения.

Мотор может лежать на 3-5 опорах в зависимости от конкретной модели автомобиля. Опоры, расположенные спереди и сзади, контролируют вибрацию при холостом ходе во время достижения двигателем пиковых нагрузок.

На советских автомобилях эти подушки представляли собой обычные резиновые вставки достаточной прочности с крепежными местами. Современные же изделия могут иметь различный вид. Среди них выделяются резинометаллические и гидравлические опоры. На переднеприводных автомобилях двигатели и КПП лежат на 4-5 опорах, две из которых расположены под КПП.

Резинометаллическое изделие, в свою очередь, также может быть выполнено по-разному. Зачастую это стальной или алюминиевый цилиндр с находящимся внутри резиновым сайлент-блоком. Иногда автомобили снабжаются «лампой» из сплавов алюминия с резиновой вставкой.

В стандартной комплектации опоры располагаются следующим образом:

Правая подушка размещена сверху и закреплена к лонжерону кузова.
Передняя опора, как правило, находится на балке мотора и видна снизу.
Задняя опора закреплена на днище или переднем кузовном подрамнике. В некоторых модификациях двигателя эта опора отсутствует.
Под КПП, ближе к задней части мотора расположена общая подушка.

Схема электрической гидроподушки в современном исполнении выглядит так:

Подушки данного типа способны адаптироваться к любому режиму работы двигателя, максимально гася возникающие колебания и делая управление автомобиля наиболее комфортным.

Наибольшие нагрузки на опоры возникают в моменты запуска, начала движения и остановки автомобиля. Неисправность опоры приводит к увеличению нагрузки на мотор и трансмиссионные узлы и, как следствие, к повышению риска их поломки.

Замена подушки двигателя в случае обнаружения неисправности

Если требуется заменить подушки двигателя, признаки неисправности, описанные выше, как правило, позволят добраться своим ходом до ближайшего автосервиса или собственного гаража. Но ехать при этом следует аккуратно, по возможности со скоростью не выше 60 км/ч. Износу подвергается обычно задняя либо левая подушка. Обнаруженная неисправность одной опоры, скорее всего, повлечет за собой замену и второй подушки. По окончании осмотра нужно заранее приобрести необходимые запчасти — ездить за ними на машине в процессе замены подушек не получится.

Подготовка к замене подушки двигателя
Работы по замене опор рекомендуется производить в тепле, поскольку используемая резина при низких температурах дубеет и теряет эластичность. Это значительно усложнит процесс.
Желательно также загнать автомобиль на смотровую яму и замену проводить оттуда, предварительно отсоединив клеммы аккумулятора. Осматривать чаще начинают левую переднюю сторону мотора, где неисправность подушек появляется в большинстве случаев и доступ к которой наиболее удобен.
Оторванное крепление можно отремонтировать, поскольку цена новой подушки для двигателя иномарки составляет около 2000 рублей (а для внедорожника она вдвое выше). Если же пострадал резиновый элемент, опору в любом случае придется менять.

Процесс замены опоры двигателя
Прежде всего, с мотора снимаются элементы защиты для облегчения доступа к нужным деталям. Затем под двигателем устанавливается домкрат для обеспечения его поддержки во время откручивания подушек. Если процесс происходит в смотровой яме, поперек нее можно положить широкую, достаточно прочную доску и на нее установить домкрат.
Далее агрегат приподнимается домкратом до того момента, когда будет возможно свободно открутить заменяемую опору. После откручивания крепежных винтов и снятия старой опоры на ее место устанавливается новая, и операция повторяется в обратном порядке.
Замена задней подушки, как правило, связана с определенными трудностями. Эта опора испытывает во время эксплуатации двигателя наибольшие нагрузки. В результате этого деформируется весь крепеж, включая болты. По форме крепеж отличается от остальных опор.
Здесь домкрата уже будет недостаточно. Чтобы освободить опору, оптимальнее подвесить мотор к верхней балке. Если такой возможности нет, можно соорудить перекладину на двух стаканах, приподняв заранее двигатель домкратом. В некоторых моделях автомобилей внешние элементы могут помешать устранению неисправности, и их придется снять. Сильно деформированный болт крепежа подушки рациональнее спилить отрезным кругом. Иногда такой болт пытаются выровнять и открутить, но через некоторое время его все равно придется менять.
Старая опора зачастую прикипает к раме с образованием ржавчины из-за накопления грязи. Для ее снятия может помочь масло или средство типа WD-40

Новую заднюю опору важно правильно установить. Нанесенная на опоре стрелка должна быть направлена вперед, по направлению движения машины. В остальном сборка осуществляется в обратном порядке

После замены задней опоры можно приступать к правой. Здесь также есть вероятность столкнуться с деформированными болтами, однако более серьезная проблема состоит в расположенном тут генераторе либо компрессоре автомобильного кондиционера. Известно, что снятие компрессора может повлечь за собой разгерметизацию контура и утечку хладагента.

Если ремонт происходит в СТО, впоследствии лучше проверить кондиционер на предмет возможных неисправностей. Недальновидные сотрудники автосервисов иногда самолично снимают компрессор для экономии времени, не предупреждая об этом автовладельца.
В иномарках в большинстве случаев правая опора двигателя располагается ближе к передней части. Поэтому для доступа к этой подушке зачастую снимается правая фара и радиаторная решетка.

Часть деформированных болтов не удастся срезать даже болгаркой, поскольку доступ к ним ограничен другими соседними элементами либо попросту до них не достать. В данном случае лучше действовать обычной ножовкой по металлу, срезая поврежденный болт вручную.
Процедура эта займет гораздо больше времени, но так вы хотя бы не повредите соседние детали и узлы. Новая опора ставится на место старой как обычно, в обратном порядке. При установке радиаторной решетки надо быть осторожным — соты радиатора достаточно острые, чтобы порезаться.

Безопасность при работе
Самое главное — надежно и безопасно зафиксировать мотор. Для помощи и подстраховки желателен второй помощник.

Причины неисправности подушки двигателя

Каких-либо особых причин, по которым опоры двигателя выходят из строя, не существует. Однако специалисты рекомендуют не оставлять без внимания ряд косвенных факторов, способных привести к поломке подушек.

Неправильное функционирование подвески. Для повышения управляемости и улучшения внешнего вида автомобилей автовладельцы порой прибегают к установке низкопрофильной резины и жестких амортизаторов на свои транспортные средства. Однако стоит авто попасть колесом в яму, как эффект из положительного становится отрицательным. Возникающие при этом вибрации не могут быть погашены жесткой подвеской, поэтому они передаются шаровым опорам, рычагам, а также подушкам мотора. Подвергается нагрузке и кузов транспортного средства.
Манера езды. Состояние большей части элементов и узлов автомобиля напрямую зависит от манеры езды автовладельца. Если он предпочитает резкие ускорения и торможения, то опоры двигателя выйдут из строя быстрее.
Состояние дорожного полотна. Езда по бездорожью или плохим дорогам скажется на состоянии подушек двигателя, какой бы аккуратной ни была манера езды автовладельца. Негативному воздействию подвергнется полностью вся подвеска транспортного средства.
Естественный износ. Подушки двигателя выполнены из резинометаллического материала, который отличается высокой износостойкостью. Нормальные условия эксплуатации авто позволят спокойно проезжать до 200 тыс. км, не сталкиваясь с их износом. Особо аккуратные водители могут ездить не один десяток лет без замены подушек двигателя.
Но опоры ДВС подвергаются также негативному воздействию перепадов температур, что в итоге приводит к потере резиной свойств эластичности. Материал начинает трескаться и расслаиваться, не позволяя подушке эффективно выполнять свои основные функции по гашению вибраций и посторонних шумов.

Долговечность опор снижается также за счет следующего: в процессе эксплуатации авто детали двигателя, включая подушки, покрываются слоем моторного масла, снижающего эластичность резины и уменьшающего ресурс узла.Такое же воздействие на опоры оказывают тосол, бензин и тормозная жидкость.

Рекомендуем

«Замена масла в двигателе Хендай: алгоритм действий» Подробнее Изначально естественный износ не окажет существенного влияния на подушки двигателя, но с течением времени под воздействием вибрации происходит разрушение любых механизмов. Если оставить износ опор без внимания, то в конечном итоге двигатель может быть сорван с креплений, что относится к весьма серьезным последствиям.

Конструктивные особенности

Жесткое крепление двигателя способствует передачи шумов в салон авто и повышает нагрузку на детали ДВС, так как при проезде неровностей кузов неизбежно «играет». Поэтому в конструкции подушек используются вибродемпфирующие материалы. В современном автомобилестроении применяется несколько видов конструкции опор:

резинометаллическая подушка. Крепление агрегатов осуществляется к металлическим элементам, между которыми находится слой резины. Идентичную конструкцию имеют сайлентблоки, использующиеся в подвеске автомобиля. Данный тип подушек является наиболее распространенным, поскольку имеет большой ресурс и низкую себестоимость производства. В некоторых видах резинометаллических опор используются пружины, повышающие жесткость, а также буферные элементы, снижающие ударные нагрузки. В качестве демпферного материала применяется резиновый сплав или полиуретан;
гидравлическая подушка. Принцип действия приближен к работе амортизаторов. Конструкция гидроопор является более прогрессивной, поскольку позволяет адаптировать гашение вибраций под изменяющуюся амплитуду колебаний двигателя и КПП. Устройство предполагает наличие рабочей жидкости, мембраны, верхней (рабочей) и нижней (расширительной) камер, а также дросселирующего канала. На холостых оборотах вибрации ДВС гасит мембрана. При возрастании оборотов жесткости мембраны не хватает, поэтому гашение колебаний начинает осуществляться гидравлической жидкостью. Благодаря такому принципу работы подушка остается мягкой на холостом ходу, меняя жесткость только по мере возрастания оборотов двигателя.

Рассматривать устройство электромагнитных и электровакуумных подушек двигателя мы не будем, так как встречаются они только на автомобилях представительского класса, где замена подушки двигателя своими руками – явление на грани фантастики.

Где находится и как выглядит опора двигателя

Подушки могут крепить двигатель к подрамнику, раме или непосредственно к кузову автомобиля. На фото представлены основные виды опор, так что найти по аналогии опору ДВС на своем автомобиле сможет даже начинающий автолюбитель. Для надежной фиксации мотора используется как минимум 3 подушки. Чаще всего используется схема с тремя нижними и двумя верхними опорами.

Признаки неисправности

Когда при пересечении препятствий в районе коробки передач наблюдается характерный стук, нарушающий шумоизоляцию в салоне, скорее всего, следует уделить внимание замене подушки двигателя. Кроме того, о дефекте такой прокладки свидетельствует сильная вибрация, передающаяся на корпус легкового автомобиля

Если работающий мотор начинает стучать о раму, значит, необходима срочная замена опоры двигателя.

Обратить внимание на состояние подушек следует, когда при торможении и в начале движения машины появляются щелчки и прочие посторонние звуки спереди. Беспокойство должно вызывать, если в салоне возникает грохот при преодолении ям и выбоин на дороге

Если движение по пересеченной местности сопровождается отдачей на рычаг переключения скоростей, опора подлежит немедленной замене.

А также свидетельством признаков неисправности подушек двигателя является значительное возрастание уровня вибрации при запуске или выключении механизма. Игнорировать подобные симптомы категорически не рекомендуется. Последствия могут оказаться весьма неприятными, в конечном итоге выражаясь деформацией подвески и кузова, преждевременным износом трансмиссии.

Это интересно: Выставляем зажигание на автомобиле своими руками

Поэтому, если в автомобиле наблюдаются признаки неисправности подушек двигателя, то вышедшие из строя прокладки подлежат замене.

Устройство и расположение подушек двигателя

В подавляющем большинстве случаев, в легковых автомобилях устанавливается по три подушки, на которых и лежит силовой агрегат. Как правило, такие подушки состоят из одной или двух металлических пластин, между которыми залит толстый слой жесткой резины. Вот собственно эта резина и гасит вибрации и в то же самое время, удерживает двигатель в правильном положении. Между тем, ближняя к коробке передач подушка двигателя, сегодня часто гидравлическая. А некоторые автовладельцы меняют все подушки или опоры двигателя на гидравлику. Это более дорогое решение и по отзывам более комфортное.
