Подиумы для акустики своими руками

Как сделать и установить своими руками

Для самостоятельного изготовления любого подиума понадобятся следующие материалы:

  • фанера или другой аналогичный материал для вырезки кольцевых деталей;
  • вибропоглощающий листовой материал для обработки элементов автомобильного кузова в местах установки подиумов;
  • стекломат (стеклоткань) для изготовления деталей сложной формы;
  • эпоксидная смола с отвердителем;
  • капрон или другая аналогичная синтетическая ткань для изготовления деталей по «чулочной технологии»;
  • искусственная (натуральная) кожа или краска для декоративной отделки внешнего подиума;
  • акустическая ткань для отделки решётки динамика;
  • эластичный клей;
  • шпаклёвка;
  • монтажная лента;
  • наждачная бумага;
  • монтажная пена;
  • метизы.

Для работы необходим инструмент:

Изготовление и монтаж внутреннего подиума в дверь

  1. Снимите обивку (карту) двери. Определите оптимальное место установки подиума.

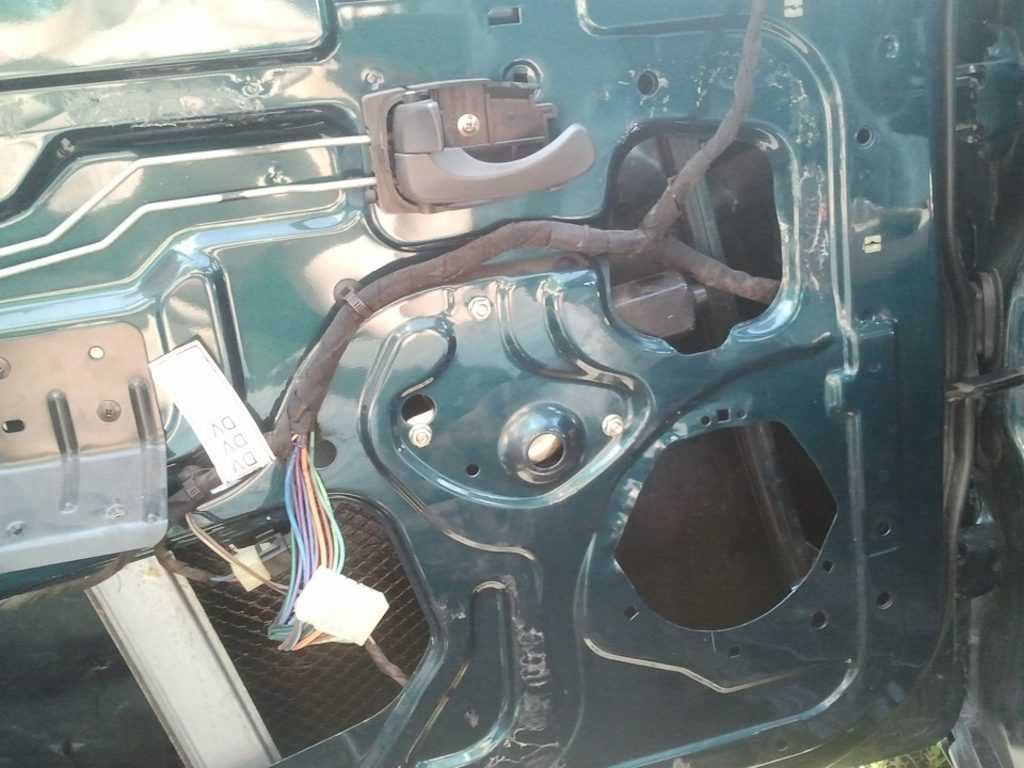

Выбор места для подиума

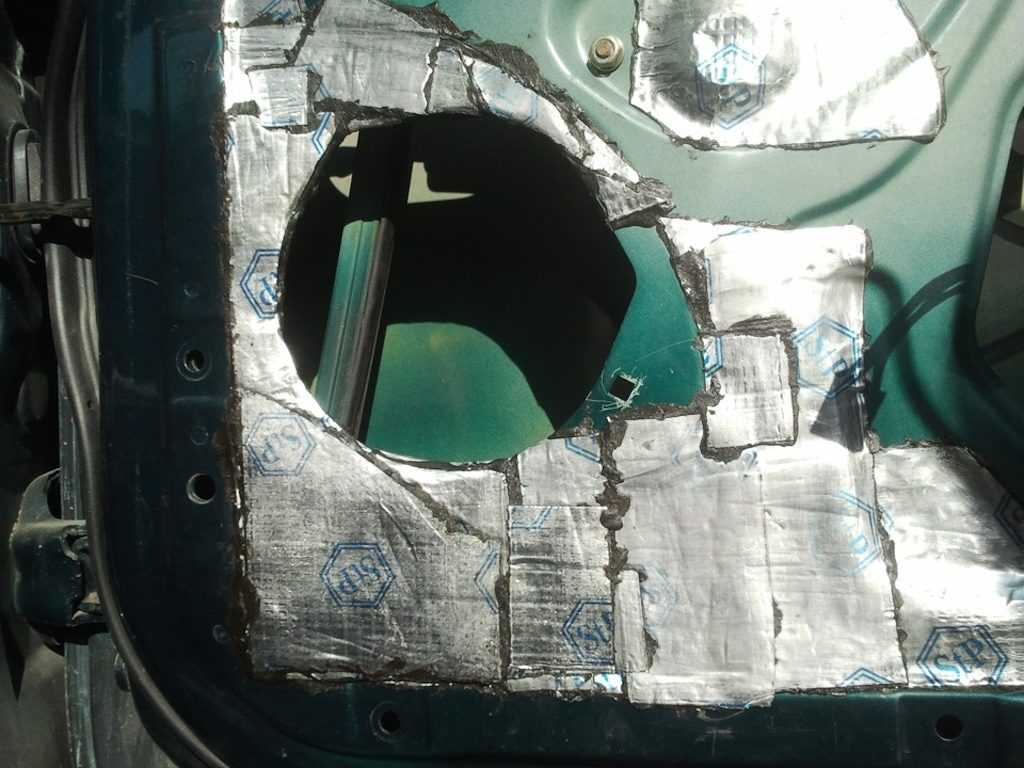

Оклейка двери вибропоглощающим материалом

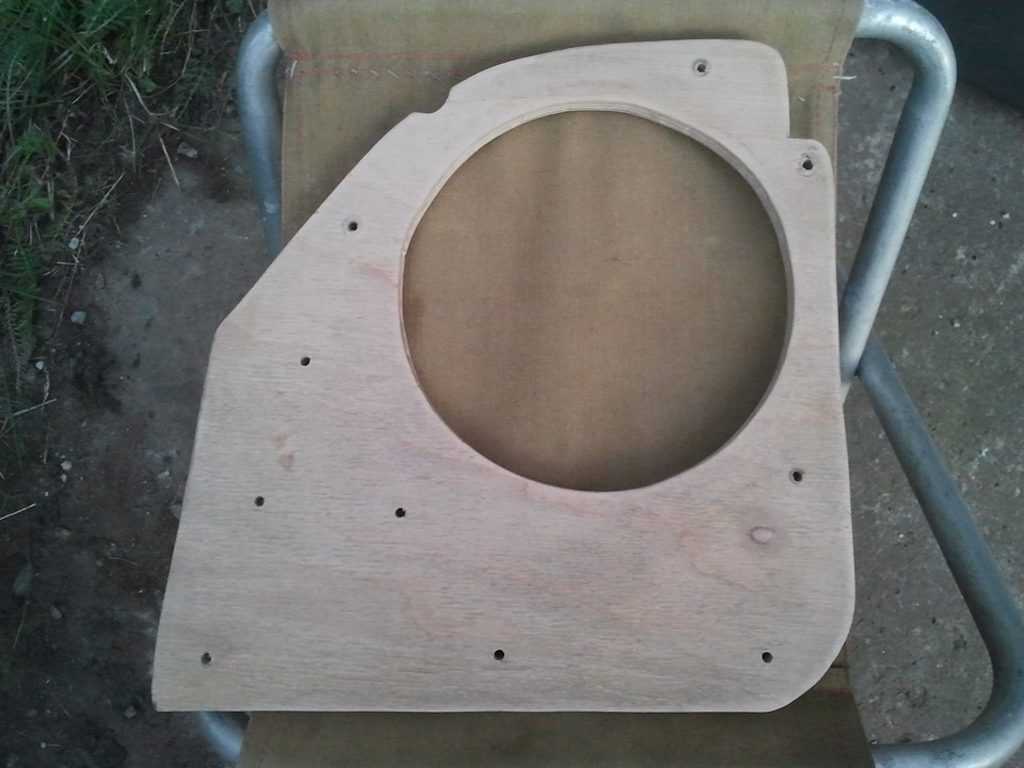

Фанерная заготовка для подиума

Примерка к посадочному месту заготовки для подиума

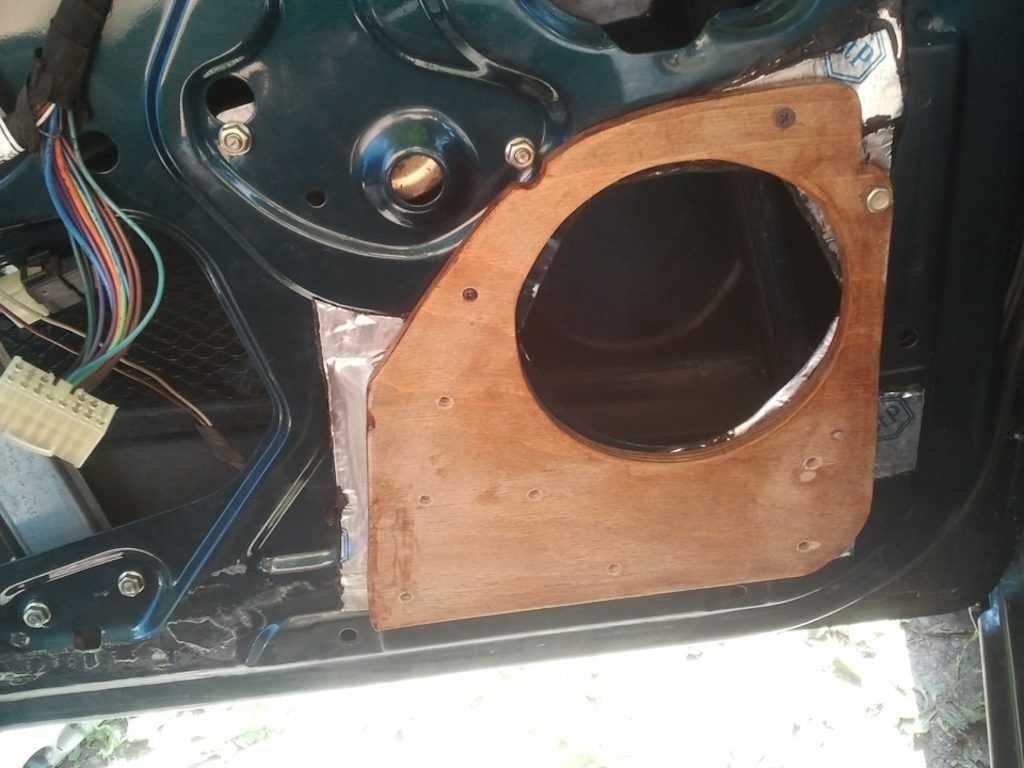

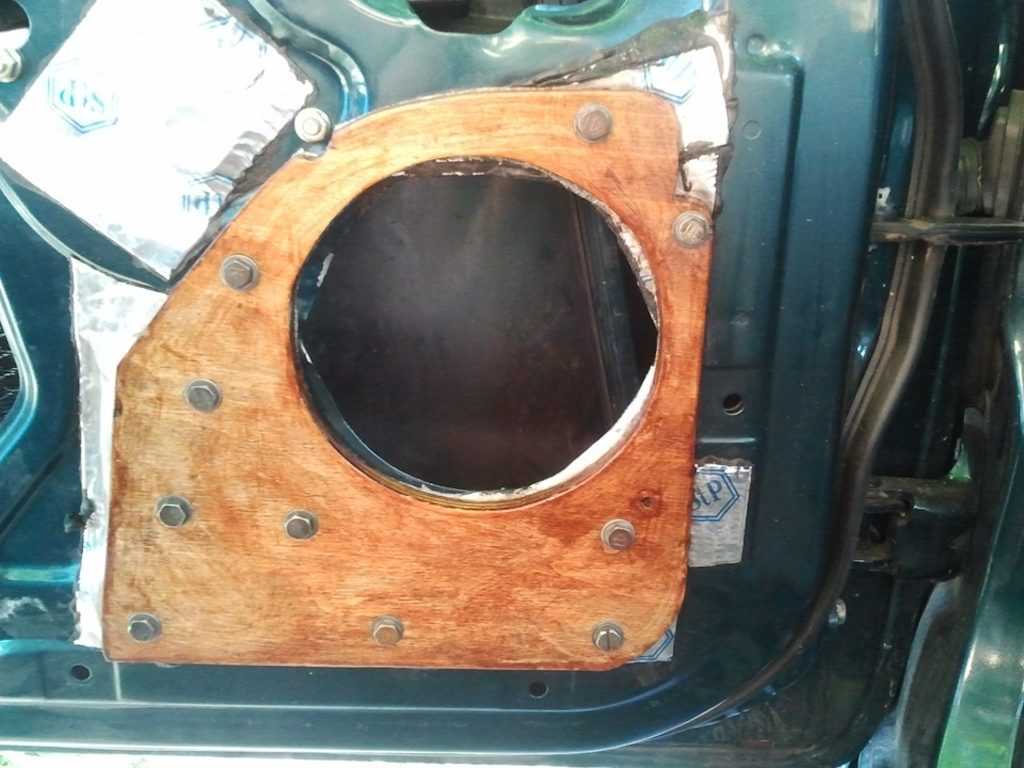

Крепление подиума к двери

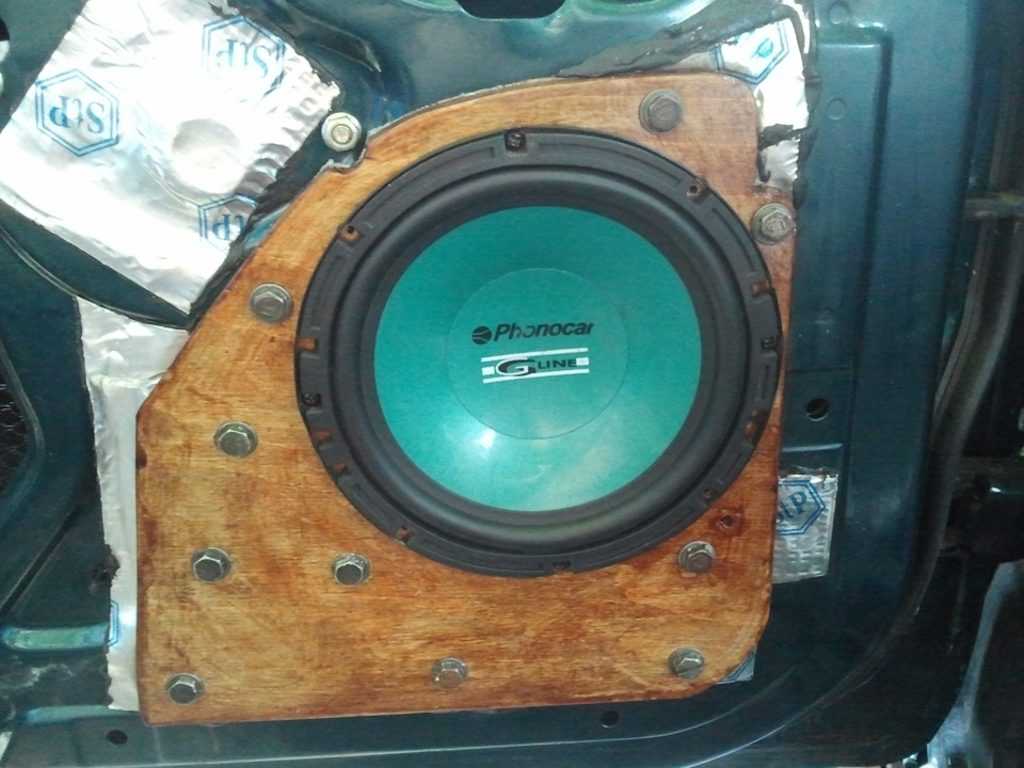

Установка динамика в подиум

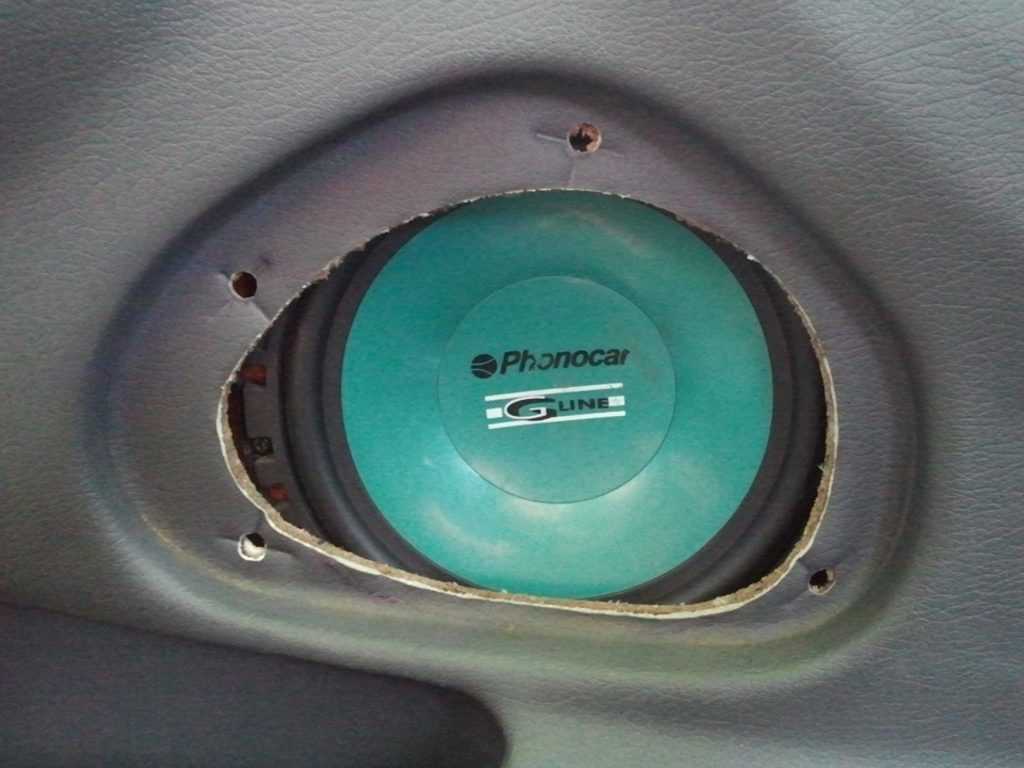

Примерка обшивки двери после установки динамика в подиум

Разметка отверстия в панели обшивки двери под динамик

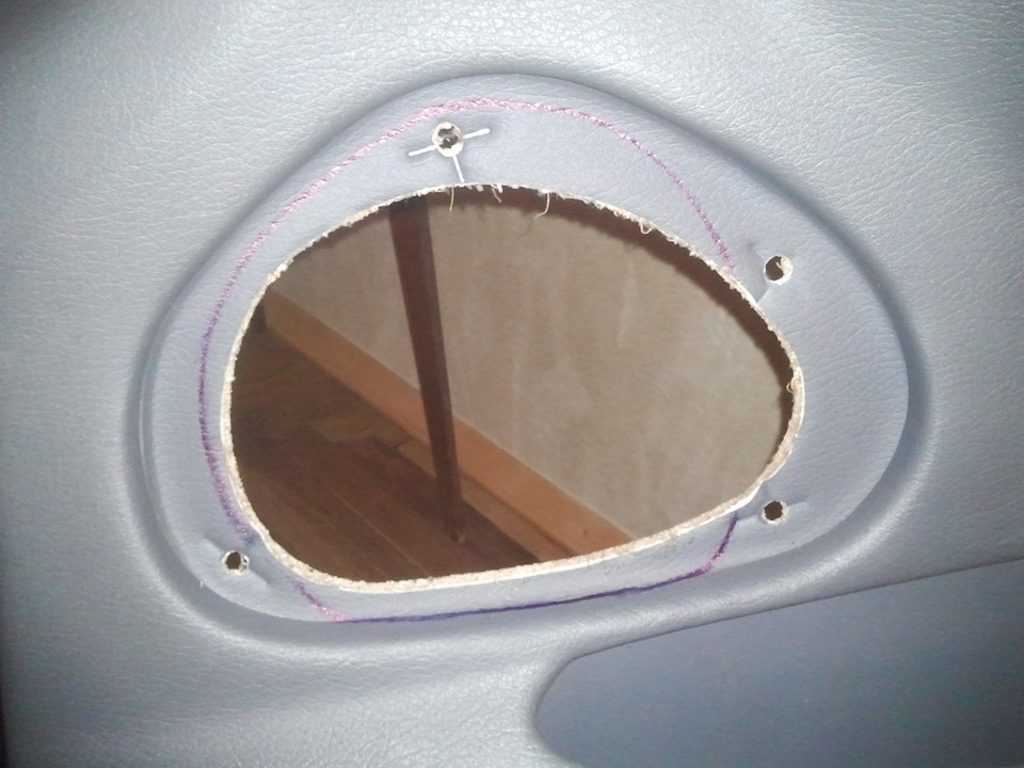

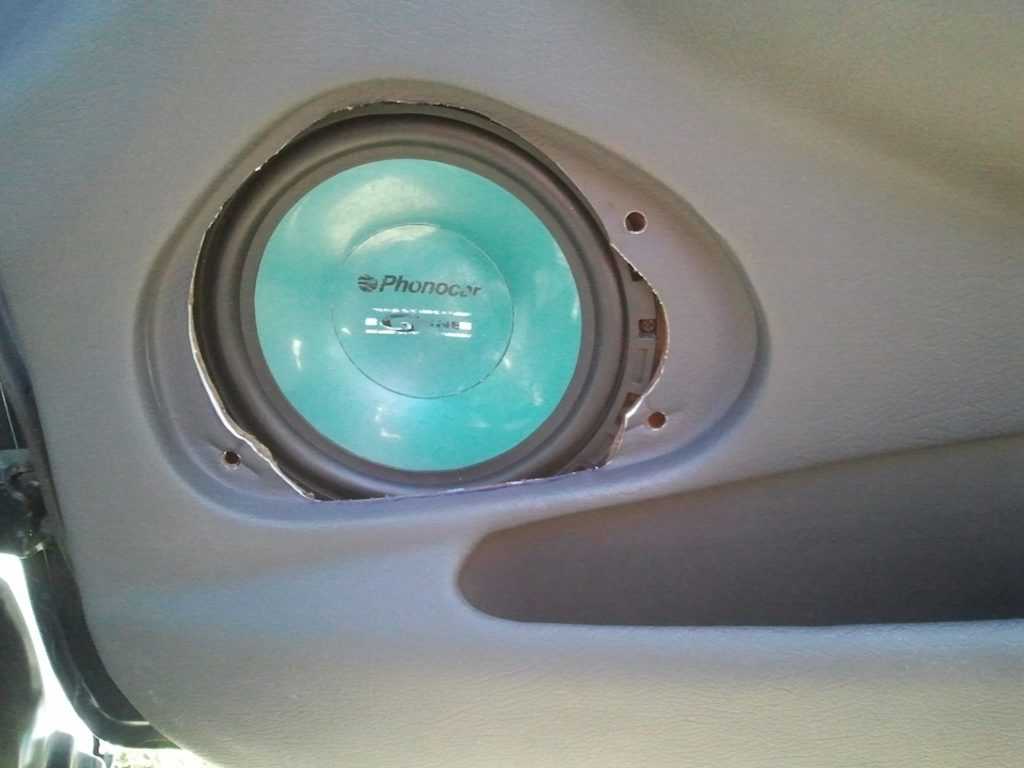

Расширенное по размеру динамика отверстие в карте двери

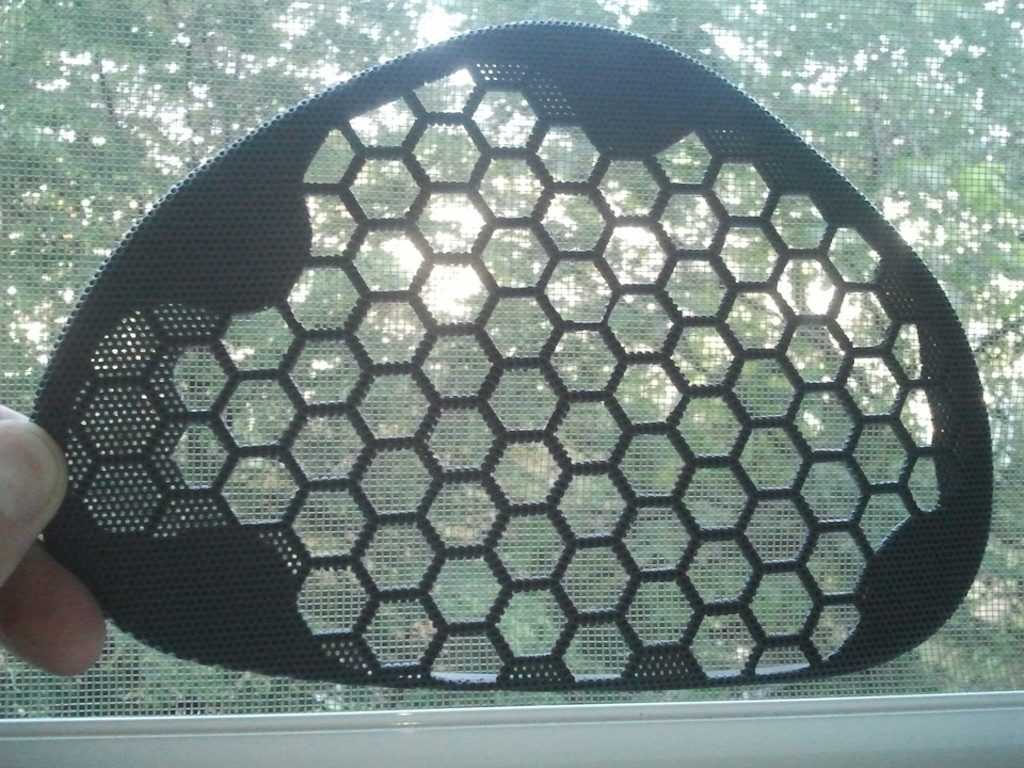

Решетка динамика с расширенными отверстиями

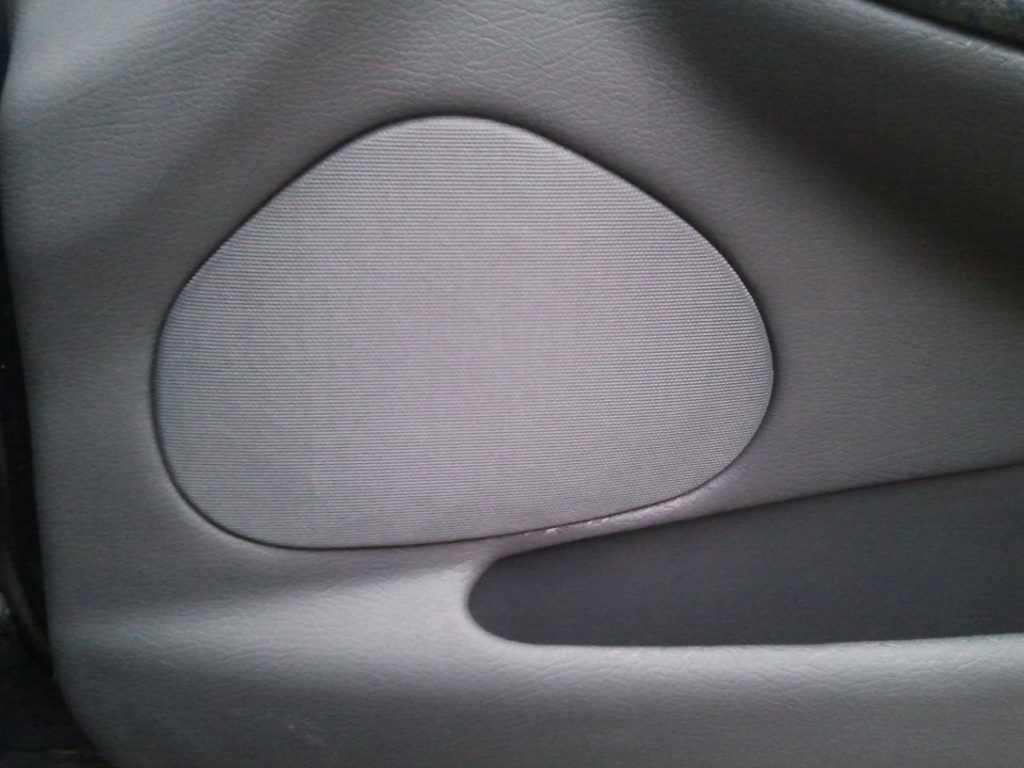

Декорированная акустической тканью решетка динамика

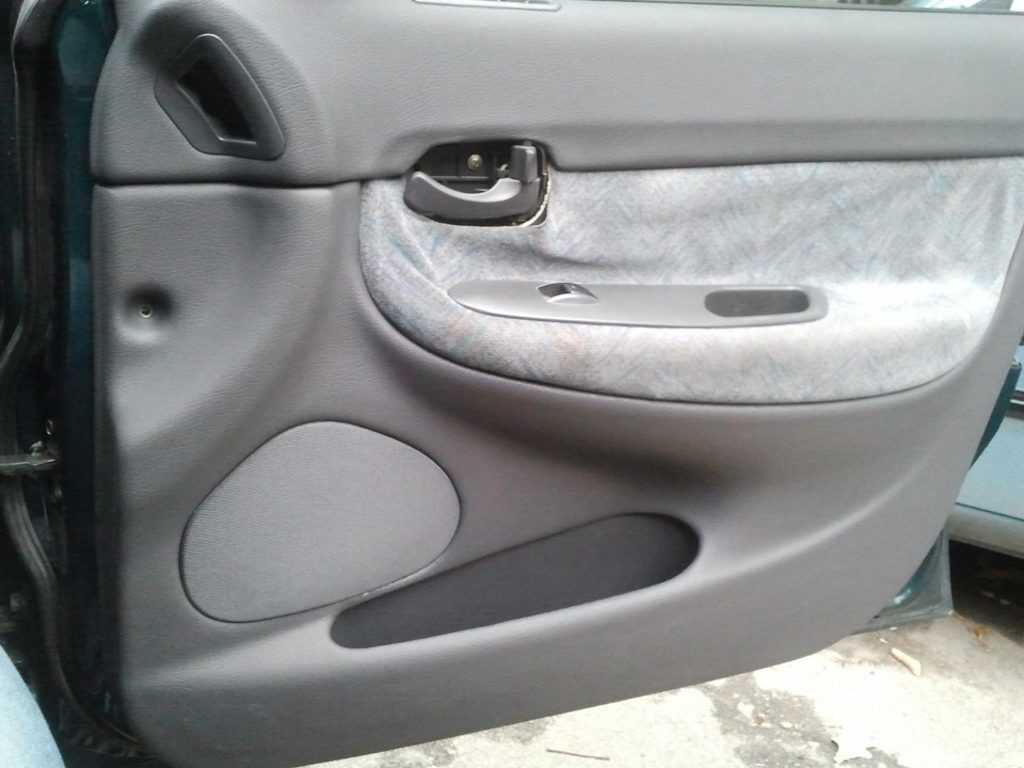

Дверь в сборе с установленным на подиум динамиком

Изготовление и установка в стойку внешних подиумов для твиттеров

  1. Продумайте место установки твиттеров.
  2. Вырежьте из фанеры кольца по размеру динамиков.

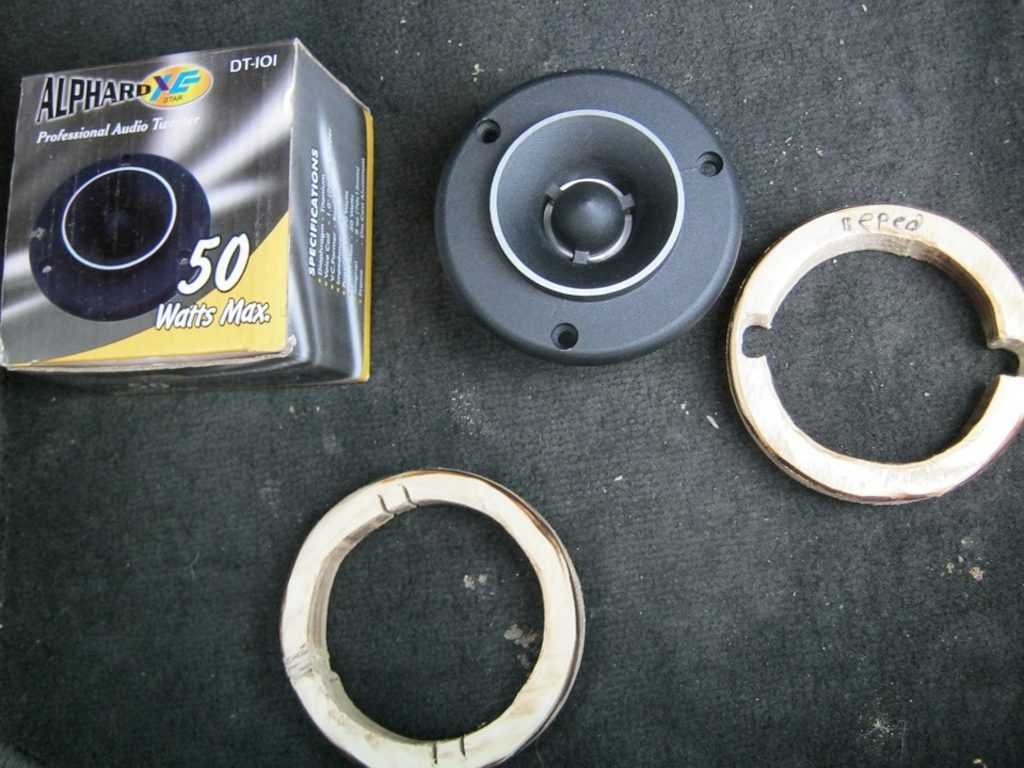

Фанерные кольца для подиумов под твиттеры

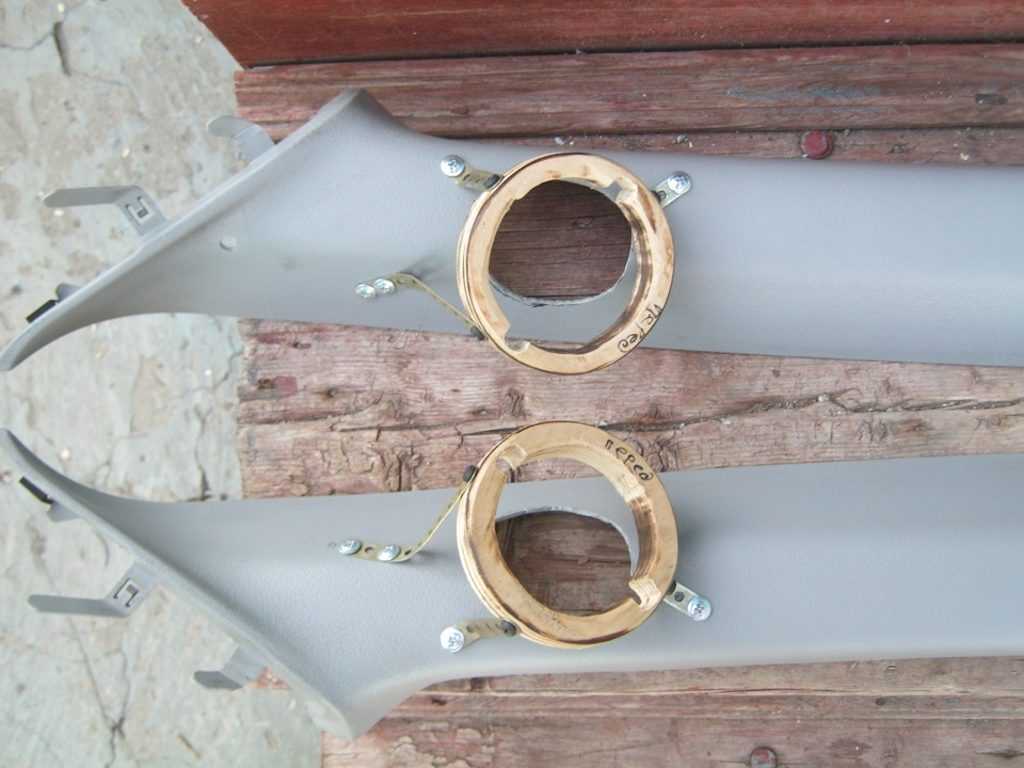

Кольца для подиумов, закреплённые на деталях обшивки стоек

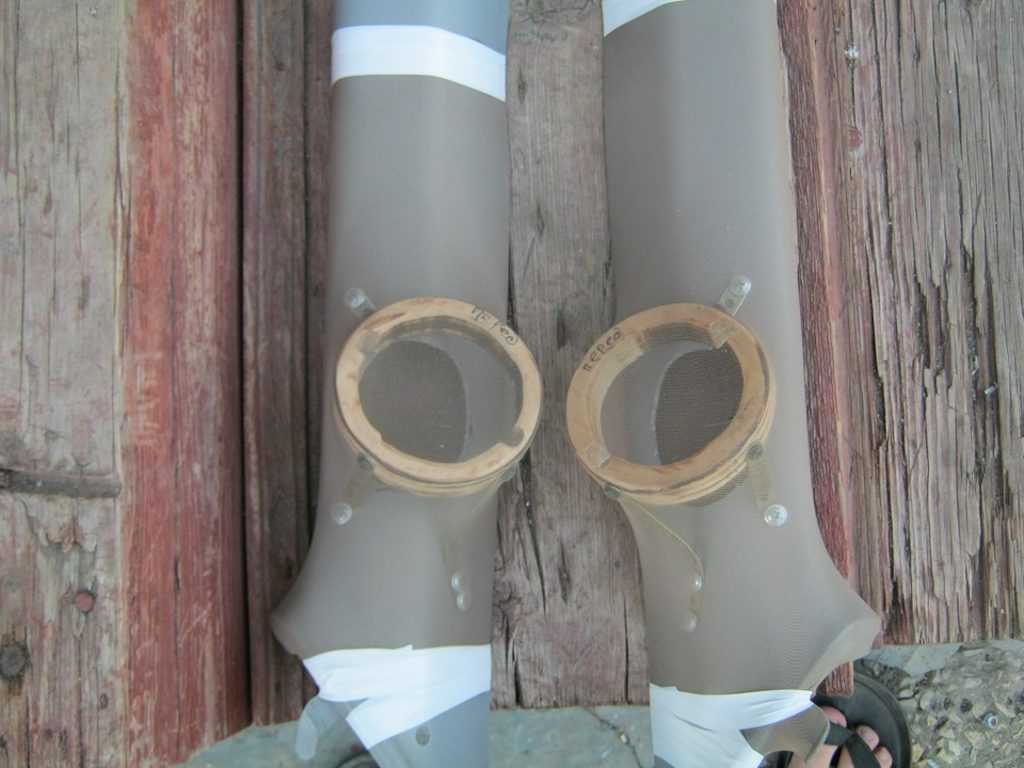

Панели обшивки стоек, подготовленные к нанесению эпоксидной смолы

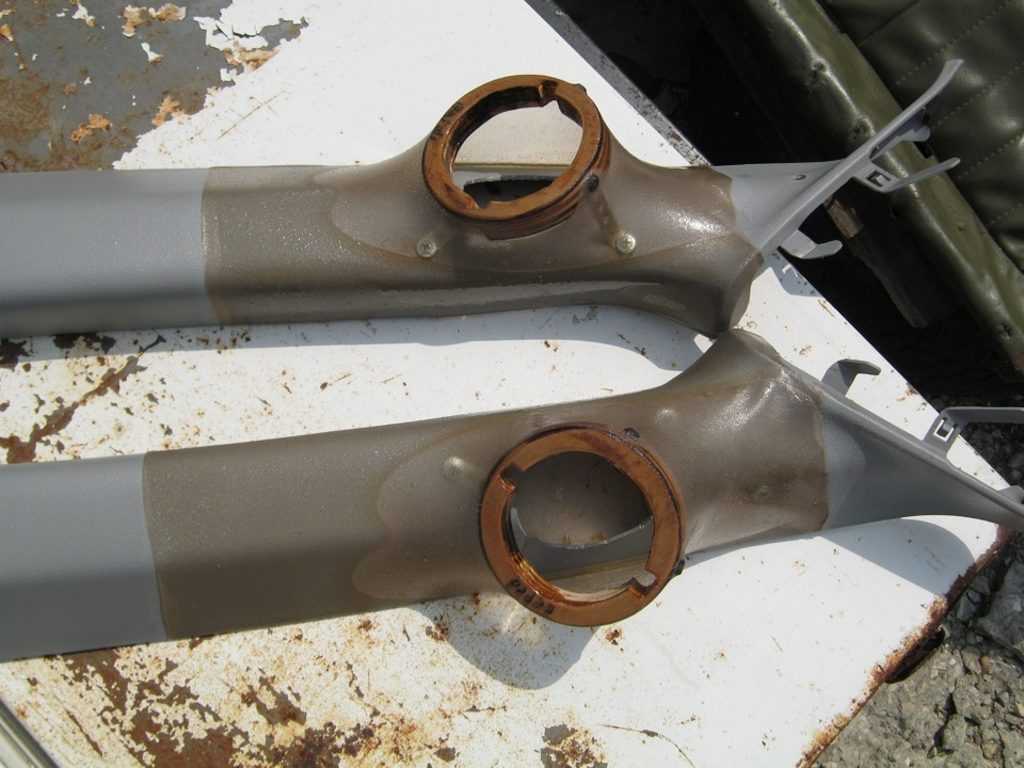

Заготовки, пропитанные эпоксидной смолой

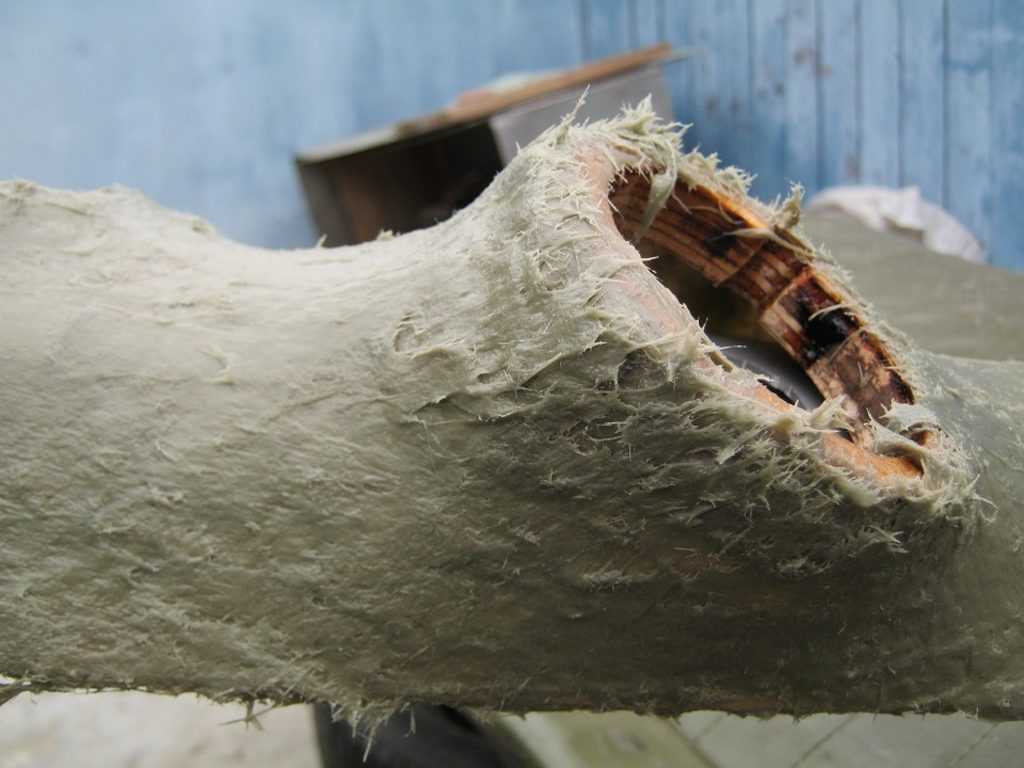

Нанесение на заготовки эпоксидной шпаклёвки со стекловолокном

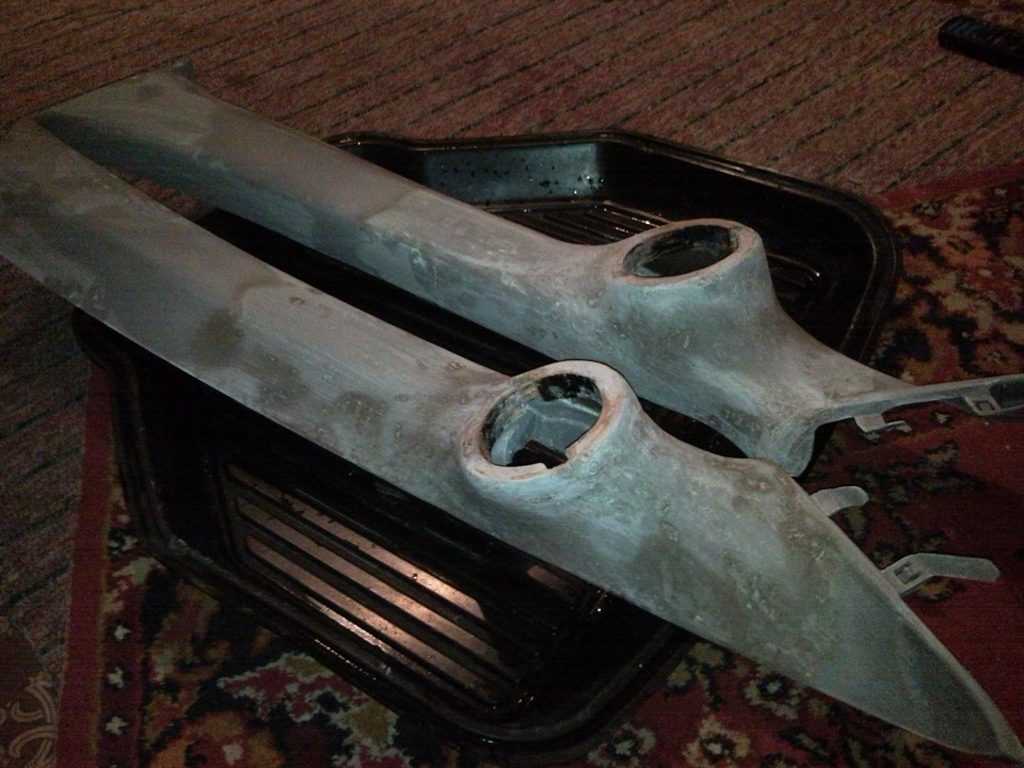

Заготовки, обработанные наждачной бумагой

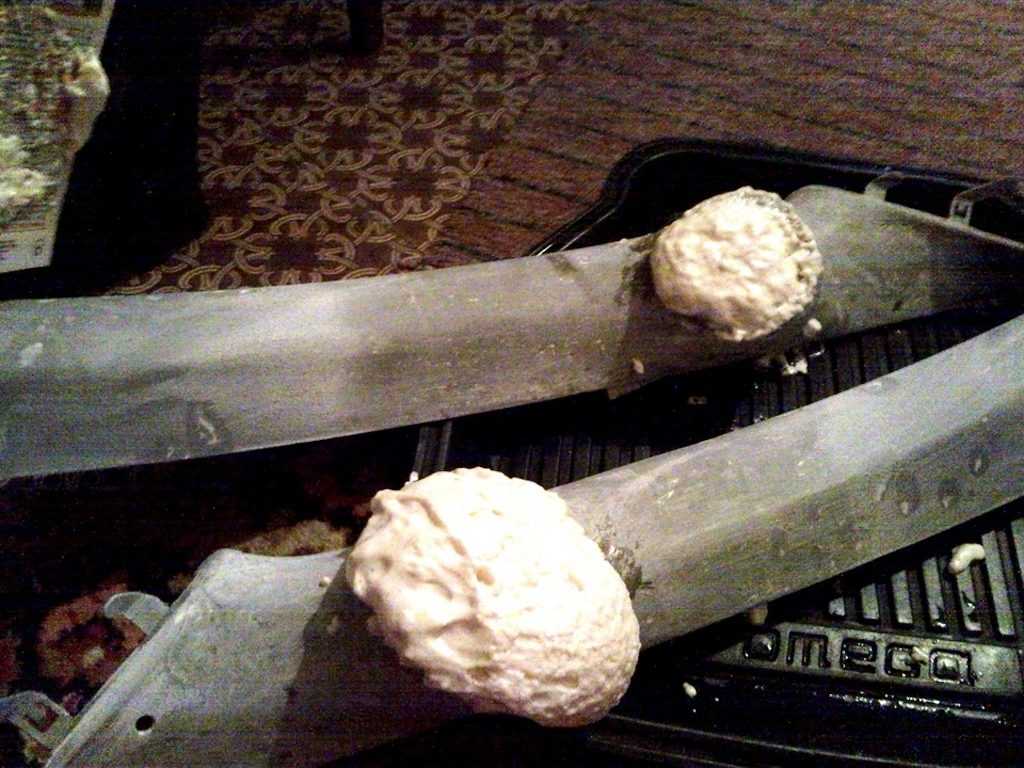

Заполненные монтажной пеной заготовки

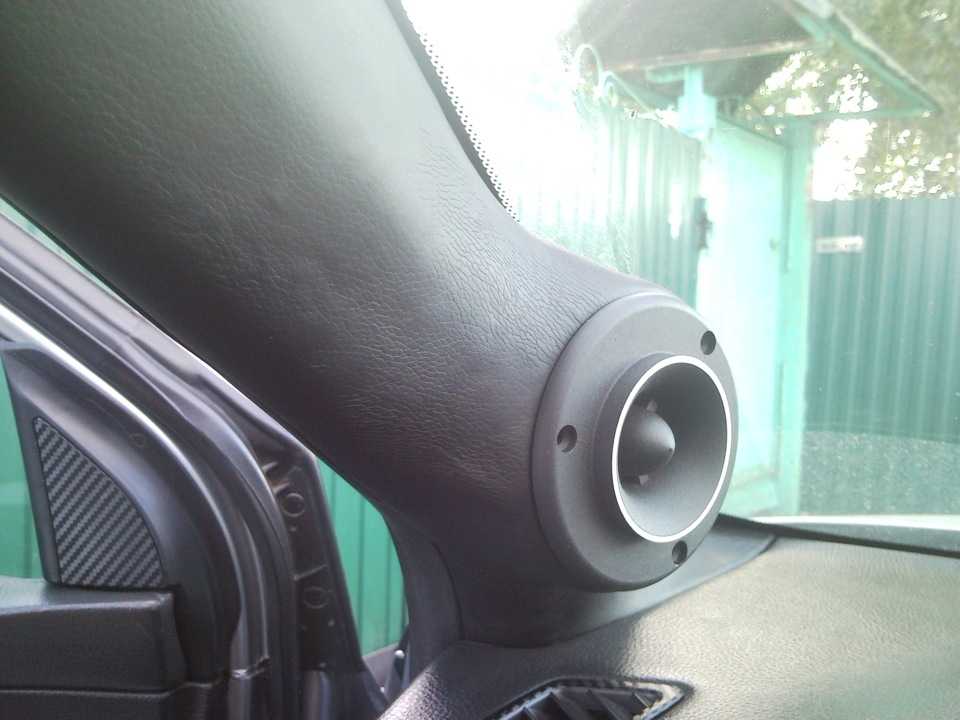

Стойка с установленным на подиум твиттером

Галерея: оклейка подиума искусственной кожей

Изготовление и установка подиума в потолок

Малая высота потолка легкового автомобиля — главная помеха для установки подиумов и динамиков. Обычно их монтируют в двери, полки и стойки. Если места достаточно, подиумы устанавливают в потолок, соблюдая изложенные выше общие рекомендации.

  1. Снимите обшивку потолка. Определите оптимальное место установки подиумов. Продумайте трассу прокладки акустических проводов для подключения динамиков.
  2. Определите размеры подиумов, учитывая рекомендации, наличие свободного места и высоту креплений обшивки потолка.
  3. Выпилите из фанеры подходящей толщины заготовки, вырежьте в них отверстия под динамики.
  4. Оклейте потолок вблизи места установки подиумов вибропоглощающим материалом.

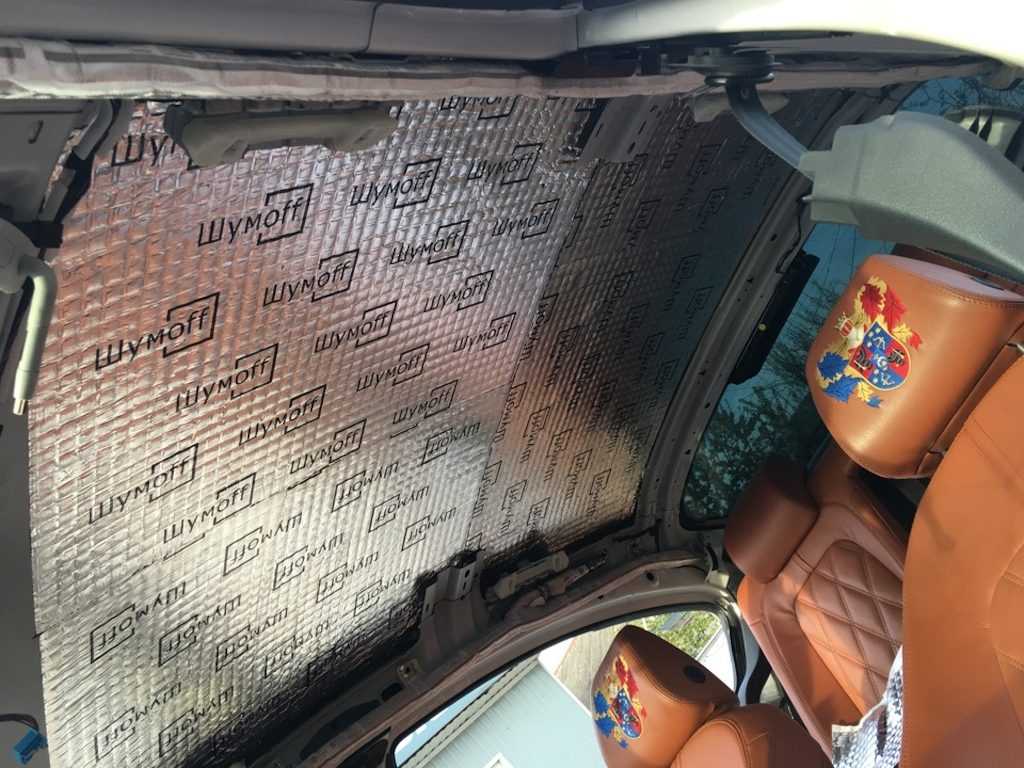

Оклейка потолка вокруг подиумов вибропоглощающим материалом уменьшает искажения и улучшает звук

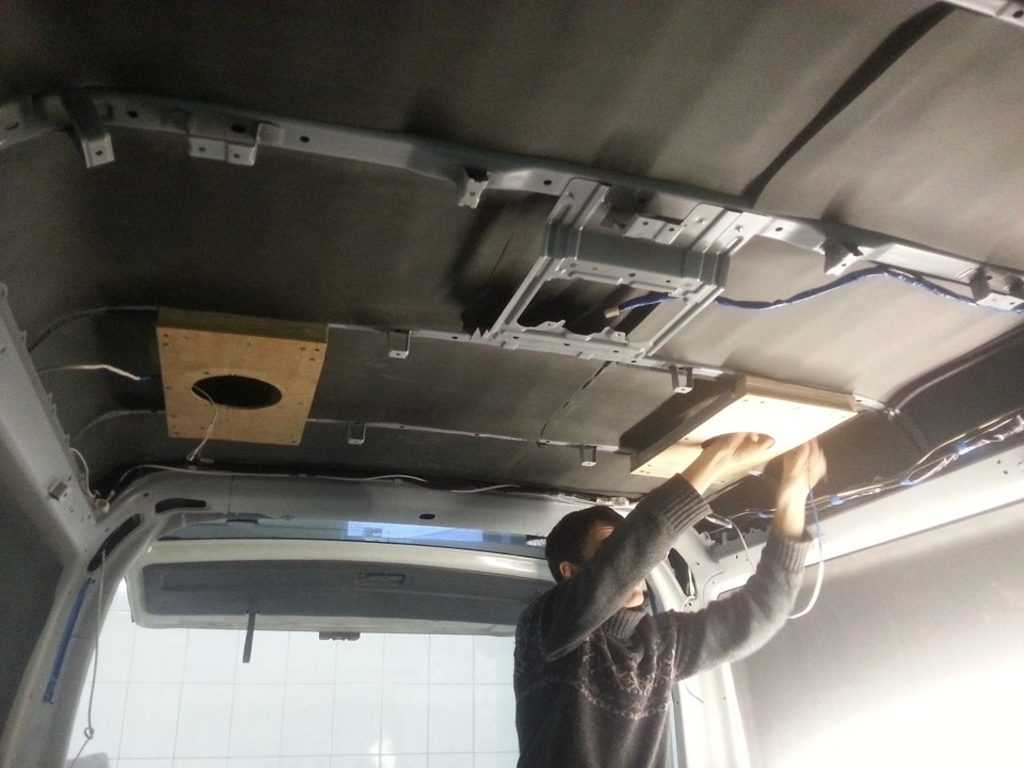

Для крепления подиумов используют болты с шайбами и контргайками

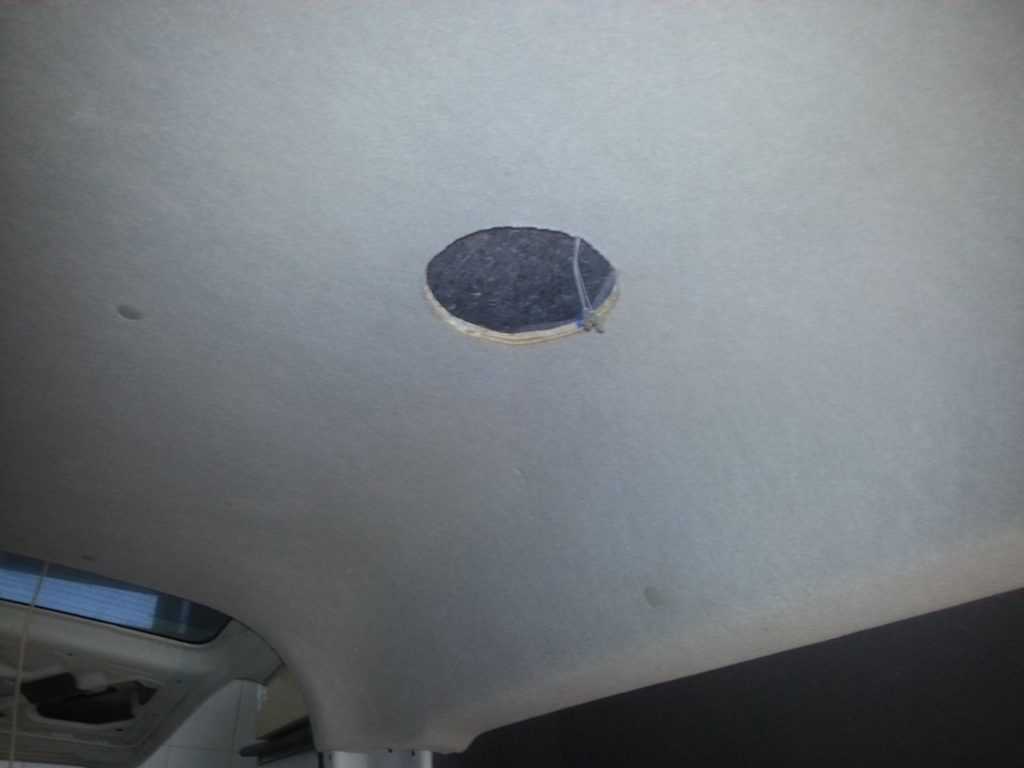

Отверстия под динамики вырезают в обшивке после установки подиумов и примерки

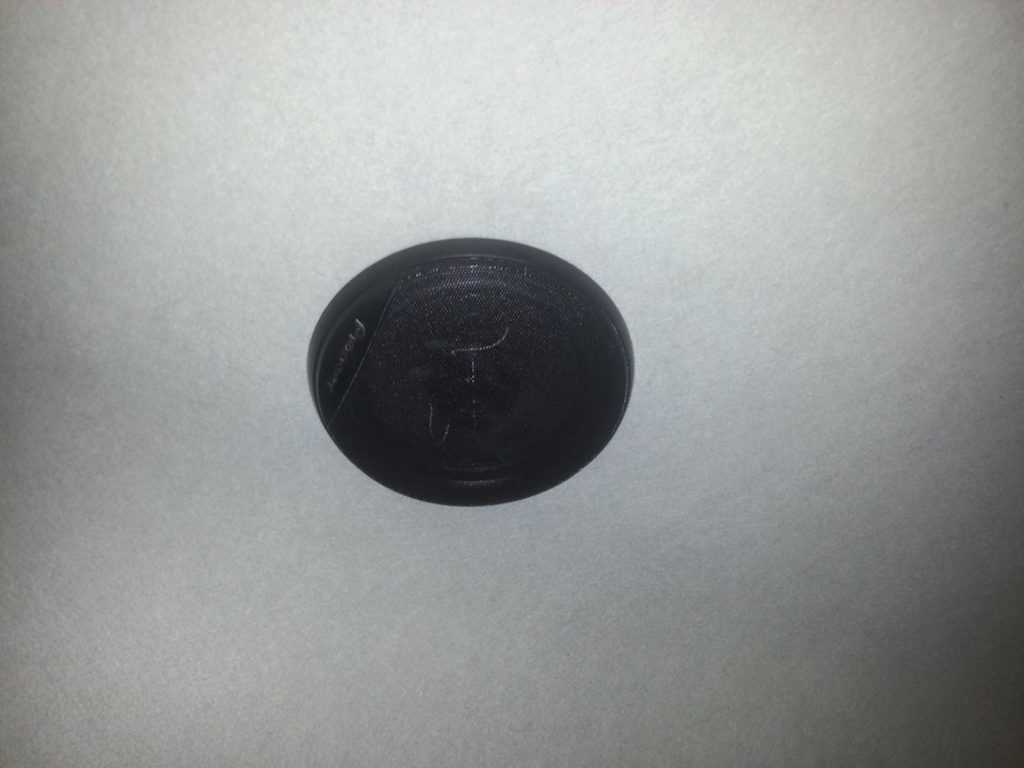

Динамики устанавливают в подиум плотно и без щелей

Видео: установка тыловой акустики под потолок

Аккуратные подиумы для автомобильных динамиков не только улучшают качество звука в салоне, но и хорошо смотрятся. Самостоятельное изготовление их дело хотя и хлопотное, но вполне посильное аккуратному энтузиасту «с руками». Затраченные усилия стоят полученного результата.

Многие автолюбители предпочитают во время езды слушать радио или любимые треки

При этом особое внимание уделяется качеству акустики в салоне автомобиля. Не всегда штатная акустическая система позволяет качественным образом воплотить все тонкости вашей любимой композиции

Поэтому в некоторых случаях, чтобы улучшить качество звука, автолюбители прибегают к самому простому способу — пытаются сделать подиумы для динамиков своими руками.

Эта удивительная конструкция под названием подиум

Акустический подиум на Ваз 2107

Слово «Podium», как известно, английское, и означает оно «возвышенность». В акустике подиумом называют специальное место под динамики и бывают они, как внешние, так и внутренние.

Предназначение подиумов

Итак:

  • Если в автомобиле, таком как Ваз 2107 заводом не предусмотрено штатного места под динамик, только установка подиума позволит поставить акустическую колонку.
  • Подиум можно вмонтировать в автомобиле для того чтобы установить динамик любого размера, даже намного большего, чем предусмотрено производителем.
  • Подиум даст возможность правильно направить звук динамика, который часто пропадает или слабеет ввиду множества факторов.
  • Подиум придает всей конструкции, на которую крепится колонка, жесткость и прочность.

Акустический подиум в Ваз 2107

Динамики для автомагнитолы в большинстве случаев нужно бывает установить в такие места, где, по мнению конструкторов, их быть не должно. К примеру, это могут быть не сами динамики, а пищалки или среднечастотники. Что касается наших отечественных конструкторов, то они вообще не предусмотрели никаких особых штатных мест для колонок, довольствуясь дверями или панелью. А туда можно бывает вставить лишь небольшие по размеру коаксиальные динамики.

Итак:

  • В дверях Ваз 2107 производителем или вообще не предусмотрено штатного места для динамиков, или же туда входит колонка размеров 13 см, но никак не больше. Этот размер, как известно, знатокам хорошего звука, не даст объема,а вот 16 см или 20 см, как раз то, что нужно.
  • Для динамиков 16 см можно будет вылепить как внешний, так и внутренний подиум.

Акустические подиумы

  • Любой динамик имеет неравномерность излучения, то есть его можно слушать непосредственно перед колонкой и тогда будет определенное качество звука, и слушать при повороте динамика в сторону, что даст совершенно иное звучание. Сказать, как наиболее правильней располагать динамики нельзя однозначно, пока звучание само не приобретет нужный характер и только после этого подиум доделывается (по крайней мере, так советуют профессионалы).
  • Динамик по своей конструкции представляет собой поршень. В нем движется диффузор и таким образом, уплотняет воздух перед собой, создавая звуковые волны. Если с этим все понятно, то следует еще знать то, что динамик вдобавок является и реактивной системой, на которую действует третий закон Ньютона. Это означает, что если крепление динамика будет недостаточным, колонка будет колебаться на опоре, а звук будет выходить вялым и неприятным.

В продаже сегодня можно встретить разные подиумы для акустики, но чаще из тонкой фанеры, к которой ориентировочные кольца из того же материала крепко прикручены.

Подиумы акустические

Все пустоты на заводских подиумах залиты монтажной пеной, но на таких подиумах, даже самая крутая акустика будет играть не очень. Это из-за того, что не обеспечена достаточная жесткость. Монтажная пена – это не дело. Она, конечно, придаст изделию нужную форму, но только когда готов жесткий корпус. Поэтому только самодельные подиумы можно рассматривать, как наиболее ценный вариант.

Изготовление и установка подиума в автомобиль

Акустический подиум под УАЗ Патриот

Прежде всего, владелец транспортного средства, проникнувшись идеей монтажа подиума в свой автомобиль, должен найти для него подходящее место.

Форма подиума

После того, как он определится с местом, ему надо будет подумать о форме подиума, которая, как известно, может быть разной, благо творческая фантазия человека ничем не ограничена. Но первоочередной задачей должна выступать не только эстетическая составляющая формы будущего подиума, но и практическая.

Изготовление подиумов под акустику самому

После того, как форма продумана, нужно сделать следующее:

  • Взять лист картона.
  • Нарисовать понравившуюся форму, с учетом ее практичности.
  • Вырезать острыми ножницами.

Площадка под динамик

Основа под динамик не менее важна, чем форма:

  • Измеряем размеры динамика для автомагнитолы и его защитной сетки.
  • Рисуем кольцо на картоне, учитывая тот факт, что диаметр внутреннего кольца должен соответствовать диаметру посадочного места динамика. Что же касается внешнего диаметра кольца, то он должен равняться диаметру защитной сетки.
  • К диаметру кольца надо прибавить еще 5-7 мм для декоративного кольца.
  • Картонный макет формы переносим на фанеру и обводим.
  • Выпиливаем две формы.
  • То же проделываем с кольцами, также изготовляемыми из фанеры. Декоративное кольцо нужно будет приклеить к основанию и для надежности приколотить на маленькие гвоздики. Вот, что должно получиться.

Заготовки под подиум

Сборка подиума

Кольца нужно будет зафиксировать к основанию с помощью проставок. Делаются они из любого подходящего материала. Подойдут, к примеру, брусья или жестяные ножки. Но лучше всего сделать их из рейки подходящего размера.

Наполнение подиума

Подиум почти готов. Теперь его надо наполнить чем-нибудь. Следует знать, что чем жестче будет каркас, тем лучше. Обычно используют монтажную пену, но и она считается не слишком прочным материалом, хотя работать с ней удобно. В качестве хорошего материала профессионалы советуют использовать эпоксидную смолу, но не каждый с ней сможет работать. Рассмотрим наполнение каркаса подиума все же с помощью монтажной пены, которой можно придать любую форму. Что касается эпоксидной смолы, то ее мы используем позже:

  • В кольцо вставляем подходящий кулек, сделанный из бумаги или картона, чтобы не расходовать лишней пены. Можно использовать вместо этого и пустое ведерко от майонеза и т.д.
  • Пену наносим ровными слоями, начиная от основания кольца.

Наносим монтажную пену

После высыхания пены вырезаем все лишнее.

  • После этого нужно вооружиться наждачной бумагой и начать процесс шлифовки изделия.
  • Шкурим до идеального гладкого состояния поверхности.
  • Наносим на поверхность шпаклевку, которую следует заранее смешать с клеем ПВХ для предотвращения осыпания. Можно использовать и другой вариант: шпаклевку со стекловолокном.
  • Шпаклевку следует наносить тонкими слоями, давая им хорошенько просохнуть.
  • После того, как высохнет шпаклевка, опять же надо провести шлифовку наждачной бумагой.
  • Эпоксидную смолу размешиваем с отвердителем, следуя инструкции.
  • Наносим ровным слоем на поверхность самодельного изделия.
  • Сверху накладываем стеклоткань, разглаживаем его аккуратно, чтобы не осталось складок и материал полностью обхватил изделие.
  • Опять же пропитываем эпоксидной смолой и оставляем высыхать.
  • После этого излишки стеклоткани вырезаем, а с помощью той же шкурки устраняем подтеки от клея.

Обтягивание самодельного подиума

Идеальным материалом для обтягивания нашего подиума может стать искусственная кожа. Она по свойствам и внешнему виду схожа с дверной обивкой. Обычно натягивание должно проходить от кольца к концам изделия. Каждая из сторон подиума должна быть неоднократно перетянута. В этом деле строительный фен может стать хорошим помощником. В конце кожа закрепляется степлером, а лишнее отрезается.

Последний штрих

Подиум готов. Теперь его надо установить в дверцу автомобиля. Обычно он крепится саморезами, которые вкручиваются с обратной стороны обшивки:

  • Берем готовый подиум и саморезами крепим к двери.
  • Прикручиваем ручки и все декоративные элементы.

Чтобы добиться идеального звучания нужно еще провести шумоизоляцию дверей специальными материалами, поглощающими звук. Кроме того, надо максимально грамотно выстроить акустическую сцену, путем подбора положения высоких частот на стойках у ветрового стекла. На этом все, процесс закончен. Инструкция по изготовлению и установке подиума своими руками будет вдвойне эффективна, если ее изучить вместе с фото и видео – материалами. Цена на хорошие подиумы в магазине всегда высокая, зачем же платить лишнее, если все можно сделать самостоятельно?

Пошаговая инструкция как изготовить подиумы под пищалки в домашних условиях:

1. Первым делом необходимо демонтировать пластиковые накладки, для этого достаточно открутить несколько саморезов.

2. Далее приступаем к разметке. Для этого необходимо обозначить будущее место расположения подиумов.

3. Исходя из размеров пищалок, делаем из ДСП кольца по диаметру пищалок. Забегая наперед, скажу, что данные кольца будут служить в качестве основы для установки твиттеров.

4. Используя саморезы, или другие удобные способы крепления (я, к примеру, использовал зубочистки), необходимо закрепить полученные кольца на пластиковой накладке там где вы сделали разметку

Здесь важно все как следует просчитать, чтобы оба твиттера смотрели в одинаковом направлении и были расположены на одном уровне

5. Теперь берем колготки и натягиваем их на образовавшиеся каркасы. Затем, используя эпоксидку, начинаем пропитывать получившуюся форму. Когда все немного отвердеет берем стекловолокно и клеим поверх образовавшейся формы. Стекловолокно выступит в качестве армирующего (связующего) материала. Каждый новый слой необходимо пропитывать эпоксидкой и наносить лишь после высыхания предыдущего. Всех слоев должно быть примерно 3-4, после пропитки последнего даем всему «бутерброду» высохнуть. Должно получиться что-то типа этого, см. фото ниже.

6. Когда каркас создан, можно приступать к его шлифовке и шпатлевке. Перед тем как шпатлевать, возьмите крупную наждачку и обработайте «свежие» подиумы, так сказать подготовьте их к шпаклеванию.

7. Когда поверхность более-менее ровная, наносим первый, тонкий слой шпатлевки. После чего даем высохнуть и шлифуем наждачкой, убирая все лишнее, и формируя будущие подиумы под пищалки. Здесь, как говорится — полный полет фантазии, лепите, ваяйте такую форму, какая на ваш взгляд является наиболее привлекательной. У меня получилось вот так, см. фото ниже.

8. После первого слоя все как следует шкурим несколькими наждачками от крупной до мелкой, убирая все неровности, доводя поверхность до идеала. Затем снова берем шпатлевку и выравниваем поверхность под покраску, заделывая малейшие поры в «шпатле».

9. Второй слой шпатлевки отшлифован и готов к покраске. Красил я матовой краской из баллончика, предварительно погрунтовав подиумы базовой грунтовкой. Грунтовка бывает разной, поэтому что-то посоветовать сложно, единственное пожелание, чтобы она была быстросохнущей и более менее густой. Грунтовку следует наносить в 2-3 слоя, дав каждому из них высохнуть.

10. Подиумы готовы к покраске. Берем баллончик и наносим краску на расстоянии 15-20 см ровным слоем. Всех слоев должно быть 3-4, каждый новый слой должен подсохнуть от часа до нескольких часов, в зависимости от качества краски, толщины слоя и температуры окружающей среды.

11. Все готово к установке. Крепим твиттер в подиум, после чего готовую накладку с пищалкой устанавливаем на стойку кузова.

12. А вот так выглядит конечный результат. Как видите, вышло довольно пристойно и честно признаться сходу вряд ли кто поймет, что эти подиумы изготовлены не производителем, а своим руками.

Блог сибирского автомеханика

Наконец-то пришел комплект автозвука, и возникла проблема его установки. Имеем, компонентную акустики DLS R6A. Динамики достаточно большие, как по диаметру (16 см), там и по высоте. Просто поставить в дверь королообразных не получиться, магнит будет мешать стеклу, поэтому было решено изготовить на передние двери акустические подиумы.

В сети куча информации как изготовить подиумы своими руками, поэтому потратив пару часиков стало все предельно ясно, проверим на практике… Для начала нужно определиться с материалом! Для более насыщенного и качественного звучания рекомендуется использовать березовую фанеру. Благо у меня как раз лежали обрезки 2-х сантиметровой березовой фанеры. Кому то может показаться что она слишком толстая для подобных работ, но в данном случае мне нужно будет поднять динамик где-то на 5 см, поэтому сложив вдвое (слой платформы + кольцо) будет что-то около этого:) Хотя, конечно, лучше было бы взять сантиметровую или еще более тонкую фанеру, а на нее положить пару колец 2-х сантиметровой фанеры, тогда бы вес подиума был ниже, но у меня небыло тонкой фанеры, да и вес готового подиума не такой уж и большой.

Изначально планировалось изготовление подиума с учетом направленности волн звука, т.е. левый динамик направлен на водителя, правый на пассажира (машина праворульная), таким образом звук был бы более объемным и детальным. Сделать сделал, загрунтовал, примерил и понял, что такой подиум не пойдет… Фото ниже:

Подиум получился очень большим. Выходя с машины сложно не пнуть ногой по динамику))) Поэтому конструкцию подиумов было решено изменить, в результате чего она стала проще.

Итак, начинаем! Набросал эскиз на фанере, просверлил дырки, чтобы вставить полотно лобзика и вырезать отверстие. Спросите для чего столько дырок просверлил? Да это так… баловство)))

Потом вырезал кольцо на котором будет лежать динамик и еще одно кольцо-окантовка. Сеточка очень высокая, когда делал первый подиум, понял, что сетка будет смотреться как-то нелепо, вот и решил немного притопить.

Теперь все промазываем клеем (я использовал ПВА) и для прочности скрутил шурупами, получилась вот такая конструкция:

Далее запениваем наш подиум. Кстати, для того, чтобы пена лучше приставала к дереву (да и вообще к любому материалу), необходимо деталь предварительно побрызгать водой!

После того как пена высохла, берем острое лезвие и начинаем придавать форму нашему подиуму.

получился вот такой вот симпатичный акустический подиум.

Когда я делал первый подиум, то решил забить на оклейку, поверх пены положил шпаклевку, в результате во-первых, потратил кучу времени на вывод обтекаемых форм, во-вторых, так как слой шпаклевки небольшой, а пена мягкая, то шпаклевка постоянно ломалась еще на стадии шлифовки… Поэтому нужно упрочнять наш подиум. Для этого обычно используют стекловолокно (стекловолокно пропитывают эпоксидным клеем и ложат на поверхность подиума), у меня небыло стекловолокна, поэтому я использовал обычную ткань (лучше, наверное, использовать марлю). Бакситка очень густая, так просто ткань ей не пропитать, поэтому я сначала обмазал подиум бакситкой, потом ложил ткань, и сверху опять обмазал бакситкой.

Когда делал последний подиум, решил попробовать оклеить уже не тканью, а газетой, ничего хорошего не получилось..:) Газета не тянется, поэтому не прилегает плотно к пене, оторвал. Кстати советую использовать степлер, тогда можно растянуть ткань так как нужно и она никуда не денется в процессе высыхания!

Эпоксидный клей высох. Убираем скобки, отрезаем лишнюю ткань. Теперь берем наждачку, зашлифовываем всю деталь (матуем), обезжириваем и начинаем выравнивать поверхность подиума шпаклевкой. Когда форма уже готова, не забываем обезжирить и начинаем грунтовать подиум. Грунтовка высохла, если все нормально, то обезжириваем, и наконец, красим.

Кому интересно, сделал фото обратной стороны подиума.

В итоге у меня получился вот такой подиум.

Думаю смысл понятен, форма и размеры подиума зависят только от вашей фантазии, ну и заранее продумайте как подиум будет крепиться к двери, так как прикручивать его к обшивке смысла нет! Нужно, чтобы подиум был жестко прикручен к самой двери.

Самодельные подиумы для автомобильных динамиков

Во многих отечественных автомобилях однажды наступает момент, когда качество звука аудиосистемы начинает снижаться. Владельцы транспортных средств всеми способами пытаются исправить появившиеся неполадки. Однако если обойти стороной переделку салона, то решить данную проблему просто невозможно. В этой статье показано и рассказано, как своими руками сделать специальные подиумы, с помощью которых можно установить динамики на двери автомобиля. Подиум можно сделать под любой динамик и для любого автомобиля. Создание данных подиумов рассмотрено на примере ВАЗ 2106.

Создание основания для будущего подиума.

Прежде чем изготовить основание для подиума, нужно определиться с его формой. От формы подиума многое зависит, ведь это основа всего устройства. Подиум не должен мешать ручке, которая открывает деверь, и ручке стеклоподъемника

Также важно, чтобы подиум не мешал плотно закрывать двери. В первую очередь, выбранную форму для основания, рисуем на картоне и вырезаем

Картонный шаблон для основания.

Далее переносим картонный шаблон на фанеру и выпиливаем две детали. Толщина фанеры должна быть от шести до восьми миллиметров.

Площадка под динамик.

Для динамика необходима основа в форме кольца. Прежде чем ее делать, нужно измерить размеры самого динамика, а также его защитной сетки. Обычно внутренний диаметр посадочного места кольца равен внутреннему диаметру самого кольца, а внешний диаметр защитной сетки равен внешнему диаметру кольца. Стоит также учесть, что к внешнему кольцу нужно прибавить пять-семь миллиметров для получения в дальнейшем декоративного кольца. С помощью декоративного кольца динамик будет немного углублен, что придаст более красивый и эстетичный вид конструкции.

схема кольца под динамик и декоративного кольца.

Следующий шаг – вырезание шаблона и перенос его на фанеру. Фанера должна быть такой же толщины, как и для основания, то есть шесть-восемь миллиметров. Перенеся шаблон на фанеру, нужно вырезать две детали. Промазанное клеем декоративное кольцо плотно приклеиваем к основанию, для перестраховки можно приколотить его на маленькие гвоздики.

полученные заготовки

Прикрепление кольца к основанию.

Для того чтобы прикрепить кольцо к основанию, необходимо изготовить проставки. Для изготовления проставок подойдет любой материал, главное – чтобы он обеспечивал жесткость крепления. В этом случае была выбрана обычная рейка нужной длины. Все проставки, их четыре штуки, должны быть разного размера. Их размер зависит от того, как сильно наклонено кольцо относительно основания и насколько сильно оно выдается вперед. Лучше всего направить динамик на рычаг кпп. Для закрепления проставок используются саморезы.

схема крепления проставок с помощью саморезов.

Придание формы подиуму с помощью монтажной пены и каркаса. Монтажная пена – самый лучший вариант для придания формы, ведь ее можно легко обработать, сделать красивые закругленные углы. Наносится пена аккуратно, ровными слоями, начиная от кольца и заканчивая углами. В отверстие (кольцо) для динамика вставляется любая подходящая по размерам труба. Это нужно для того чтобы не тратить пену впустую, ведь кольцо все равно придется вырезать.

В завершение следует проверить, правильно ли нанесена пена на декоративное кольцо, она не должна быть ниже него. Если она все-таки ниже кольца, следует нанести еще некоторое количество пены до того как она высохнет.

нанесение пены.

Придание формы основанию или почувствуй себя скульптором.

Как только пена высохнет, можно начинать ее срезать и придавать нужную форму своему будущему подиуму. Это весьма интересное и необыкновенное занятие, в ходе которого можно почувствовать себя творцом и великим скульптором. Излишки пены убираются канцелярским ножом, он должен быть достаточно острым. Вначале от излишков очищается основание, затем верх. И только после этого можно приступать к выведению формы.

После того, как основание подиума приобрело четкую форму, нужно привести его в наилучшее состояние. Лучше всего отшлифовать основание крупной шкуркой.

практически готовая конструкция.

Выравнивание поверхности.

Поверхность подиума необходимо выровнять. Для этой цели приготавливается смесь шпаклевки и клея пва, которая затем наносится на поверхность подиума. Наносить нужно тонкими слоями, потом хорошо просушить.

подиум с нанесенной шпаклевкой.

После того, как конструкция полностью просохла, можно приступать к обработке наждачной бумагой.
