Как измерить протектор шин

Как рассчитать износ шин в процентах

Чаще всего это требуется для продажи и покупки б/у покрышек, чтобы сориентировать покупателя в степени их износа. Многие продавцы называют эту цифру наобум, однако такой способ не имеет ничего общего с реальной оценкой степени изношенности шины

Также важно понимать, что условный 50% износ для летней покрышки – это допустимое значение, тогда как 50% изношенности протектора зимней резины – знак того, что покрышку использовать нельзя. Поэтому важно знать, как точно определить процент износа шин, чтобы не попасть в неприятную ситуацию.

Многие делят фактическую высоту протектора на высоту такой же, но новой шины, и получают некий процент износа. Это было бы правильно, если бы не одно НО: мы не можем стереть протектор до нуля физически, да и закон запрещает использование покрышек с протектором ниже разрешенных значений.

Посчитать реальный износ шин можно, разделив разницу между высотой новой шины и фактической высотой на разницу высоты протектора новой шины и минимально возможной высоты протектора для этой шины, и затем умножить это число на 100.

Если возможности узнать высоту такой же, но новой шины, не получается, используйте средние значения вашего типа шин:

Тип шины	Средняя высота протектора в начале использования
Зимние шины со скандинавским протектором	10 мм
Зимние с обычным или асимметричным протектором	9 мм
Скоростные зимние	7 мм
Летние покрышки с классическим протектором	8 мм
Летние скоростные	7 мм

Проверять летние шины на изношенность можно чуть реже, чем зимние, так как в летнее время глубина протектора не так важна для проходимости.

Если вы оценили состояние своих шин по всем перечисленным факторам и поняли, что шины износились, обязательно замените их на новые в ближайшее время.

Как измерить глубину протектора – описание народных способов

Существует несколько способов. Рассмотрим каждый из них подробно.

По индикатору износа

На всех шинах есть специальные выступы, отливы в канавках, между рисунками протектора. Их высота составляет 1,6 мм, что является критическим значением износа покрышки.

Если протектор стерся до этих выступов, значит, покрышку уже нельзя эксплуатировать, как по соображениям безопасности, так и по правилам ПДД. Можно визуально оценить расстояние до индикаторов износа или потрогать рукой разницу между высотой рисунка шины и этими метками. В случае если эта высота одинаковая – пора менять колесо.

Не всегда можно найти эти индикатора на резине, особенно если это заднее колесо, которое не возможно выкрутить в сторону. Для этого производители ставят специальные маркеры сбоку покрышки в виде надписи «TWI» или треугольника. Напротив этих обозначений нужно искать индикаторы износа.

По цифрам, нанесенным на пятно контакта

В случае если нет подобных отливов в канавках шины, некоторых производители выжигают на рабочей поверхности покрышки цифры разной глубины. Они означают глубину протектора до его основания.

Допустим, на пятне контакта шины нанесены цифры «8, 7, 6, 5 …». Они значат:
8 – расстояние от поверхности протектора до его основания 8 мм
7 – остаточная глубина 7 мм
И так далее. Самой глубокой будет цифра «2» – значит, протектора осталось 2 мм.

По мере износа покрышки эти цифры будут стираться. Самой первой сотрется «8». Если ее не будет видно, значит, остаточная толщина рисунка стала меньше 8 мм. Стерлась «7» – менее 7 мм и так до последней цифры.

Между цифрами могут нарисовать «капельку». Если она стирается, а циферки еще не все затерлись, это значит, что колесо еще пригодно к эксплуатации, в нем есть минимально допустимая глубина протектора, но оно будет в большей степени подвержено аквапланированию. То есть ламели не будут в достаточной степени выталкивать воду из-под колеса, будет образовываться водяной клин между ним и дорожным покрытием. А чем опасно аквапланирование – рассказывал выше в этой статье.

На видео понятным языком объяснено, как определить износ покрышки по индикаторам износа и маркировочным цифрам на шине:

При помощи штангенциркуля

Для более точного замера возьмем штангенциркуль с глубиномером. Все просто, измеряем глубину, как это делаем в обычной жизни. Он покажет остаточное значение в миллиметрах.

Видео, как замерить глубину рисунка протектора покрышки при помощи штангенциркуля:

Специальный измеритель для шин

В сети можно заказать специальный глубинный измеритель износа шин. На АлиЭкспресс его стоимость варьируется от 45 до 50 и выше рублей. Он оснащен выдвижным глубиномером и шкалой, указывающей остаточное значение глубины протектора покрышки.

Пользоваться им просто. Выдвигаем «язычок» и упираем его в основание протектора. Нажимаем на прибор сверху. Линейка двигается по шкале значений, и корпус прибора упирается в верхнюю часть рисунка. Смотрим на школу, линией отмечено, сколько осталось покрышки до полного износа.

Как пользоваться измерителем глубины протектора покрышки, купленного на АлиЭкспресс:

https://vk.com/video_ext.php

Им удобно пользоваться. Потому что на шкале нанесены не только цифры, показывающие глубину, но и минимальные допустимые значения по ПДД и рекомендациям производителей. То есть, красной чертой отмечено 1,6 мм – полный износ. Также обозначены критичные показатели для зимних и летних шин.

При помощи монеты

Этот способ определения остаточной глубины больше подходит для жителей Украины. Для этого берем монету номиналом в 10 копеек. Находим на покрышке индикатор износа и упираем монету в него.

Смотрим на надписи на монетке, которые видны из протектора. Если не видим слово «копеек», значит глубина 5 мм. Если протектор перекрывает веночек на монете – 1,5-2 мм. На новой шине рисунок протектора перекрывает слово «копеек».

На видео наглядно показано, как применять этот способ:

Чтобы не обидеть жителей России, научимся измерять глубину рисунка 2-х рублевой монетой. Делаем все так же, как показано на видео выше и смотрим на скриншот ниже.

1. Если в протекторе скрылась только начало венка – покрышка на выброс, ее глубина 2 мм,
2. Видна только надпись «рубля» — еще ездить можно, износ 4 мм,
3. Из глубины протектора выглядывает только цифра 2 номинал монеты – покрышка как новая, глубина 6 мм.

?Виды износа шин и их причины

Проблема в некоторых узлах автомобиля может отражаться на состоянии протектора. Этот показатель также иногда сигнализирует о том, что авто неправильно эксплуатируется.

Данная информация поможет определить, что водитель делает не так или когда в машине появляется характерная неисправность. Также она пригодится, если принято решение купить покрышки, бывшие в употреблении. Ниже перечисленные основные виды износа, и о чем они свидетельствуют.

Нормальный

Равномерно стертый протектор говорит о том, что покрышки правильно хранились. Это также служит показателем правильной настройки ходовой части авто

Помимо износа важно также обратить внимание на наличие микротрещин

Центральный

Он свидетельствует о том, что автомобиль ездит на перекачанных колесах. Так как из-за повышенного давления резина стала жестче, то колесо сцепляется с дорогой только центральной частью.

Двусторонний

Этот вид износа характерен для езды на подпущенных шинах. В этом случае пятно контакта перемещается на края. Нагрузку испытывают ребра жесткости, и шероховатое дорожное покрытие делает свое дело.

Односторонний

Такой тип износа характерен для автомобилей, в которых неправильно настроена геометрия осей. Если покрышки стираются сильнее с внутренней стороны, то это говорит об отрицательном развале дисков. Внешний износ – признак положительного развала колес.

Также проблемой могут быть некачественные колесные диски. При сильных ударах (ямка с острыми краями, бордюр и т.д.) он может деформироваться, но внешне это может быть и незаметным.

Пятнами

Данный износ чаще всего свидетельствует о неправильной балансировке колес. Если балансировка не помогла исправить проблему, нужно отвезти авто на СТО для диагностики подвески. Могут быть неисправны рычаги или демпферные стойки.

Неравномерный на каждой покрышке из пары с одной оси

Бывает, что левая покрышка износилась сильнее, чем правая (или наоборот). Скорее всего, это значит, что при покупке новых баллонов хозяин авто не посмотрел на дату их производства. Шины из разных партий могут изнашиваться по-своему. Если не в этом причина, тогда следует  проверить схождение колес.

Пилообразный

Для езды по рыхлой и очень влажной почве создаются специальные шины – «alligator» или «button». Они отличаются блочным рисунком с закругленными боками. На таких покрышках может появляться пилообразный износ. Такое происходит из-за частых поездок по дорогам с плохим покрытием.

Также такая проблема появляется при неправильном угле схождения колес.

В дополнение посмотрите видеообзор распространенных типов износа и методов их устранения:

Неравномерный износ шин: причины и как его исправить

Watch this video on YouTube

Дата выпуска шин – на что влияет

Большинство производителей покрышек гарантирует стабильность их технических характеристик на протяжении пяти лет. Обозначает это, что на протяжении этого периода резина хорошо выдерживает воздействие внешних неблагоприятных факторов. Обеспечивает оптимальное сцепление с покрытием дорог и устойчивость машины, не трескается. По истечении заявленного периода годности вероятность появления дефектов многократно увеличивается. Поэтому дата производства шины в первую очередь влияет на продолжительность их эксплуатации.

Старение резины негативно сказывается на управляемости автомобилем, повышает вероятность дорожно-транспортных происшествий. Дату выпуска покрышек нужно узнавать сразу на стадии покупки. Это убережет от приобретения изделий, которые прослужат не так долго, как хотелось бы.

Однако, на качество покрышек влияет не только дата их изготовления, но и особенности хранения резины на заводах и складе. Несоблюдение параметров температуры, влажности, степени освещенности ухудшает свойства материала. Резина теряет свою эластичность и заводскую прочность, становится более хрупкой. Повышается восприимчивость шин к нагрузкам.

Важна ли дата выпуска шин?

Дата производства шины безусловно важна. Однозначно не стоит рассматривать приобретение изделий, пролежавших более 5 лет в магазине. Длительное хранение, даже при строгом соблюдении всех указанных производителем рекомендаций, приводит к ослаблению межмолекулярных связей в материале. В результате на поверхности резины образуются мелкие трещинки, которые в процессе вождения машины будут постепенно расходиться.

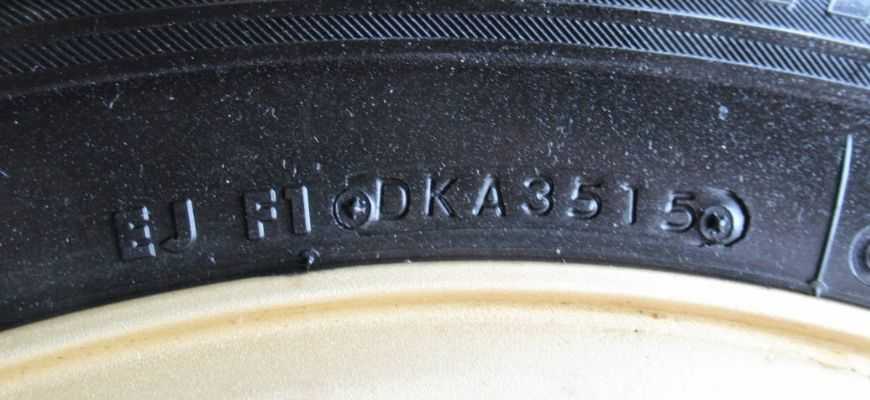

Дата выпуска шины

Определение точной даты производства автошины позволяет выбрать максимально «свежую продукцию». Это естественно продлевает длительность беспроблемной езды. Но владельцам авто не стоит забывать о том, что на ресурс покрышек зависит от характера вождения. Чтобы его максимально продлить, необходимо обеспечивать равномерное давление в камерах. Избегайте перегрузок транспортного средства и агрессивной езды. Автошины следует подбирать и с учетом особенностей эксплуатации автомобиля и менять их в зависимости от сезона года.

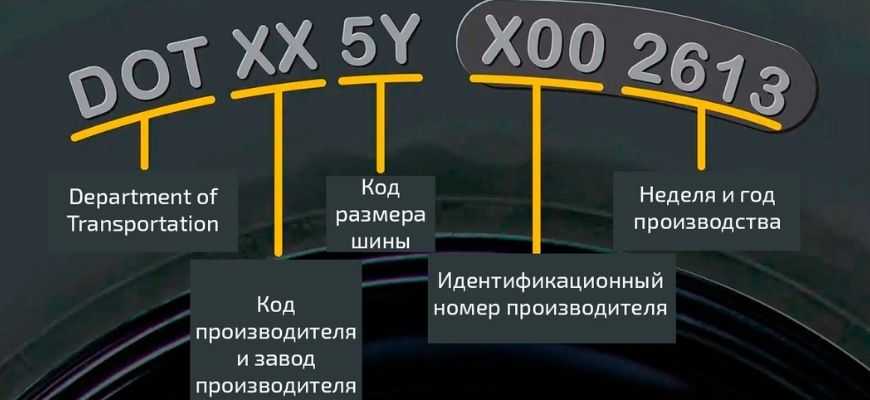

Где посмотреть дату производства

Где смотреть на покрышках период их изготовления? Цифровое обозначение даты изготовления пишется на боковой поверхности изделия в одной строке с другой маркировкой товара. Вся автомобильная резина, произведенная после 2000 года, маркируется четырьмя рядом стоящими цифрами.

где смотреть дату производства шины

Допустимая степень износа протектора

Если рисунка на протекторе нет — его высота равна нулю. Однако автомобиль получает статус «неисправного» гораздо раньше.

Какая высота рисунка протектора сообщает, что покрышка износилась и требует замены:

• 4 мм — на резине для заснеженных и обледеневших дорог, с маркировкой M+S, M&S, M S, изображением трёх горных вершин со снежинкой внутри, вне зависимости от типа транспортного средства, в неё «обутого»;
• 2 мм — на шине для автобуса (M2, M3);
• 1,6 мм — у покрышки легкового автомобиля и грузовика с разрешённой максимальной массой до 3,5 т (M1, N1, O1, O2);
• 1 мм — у шины грузовика с РММ более 3,5 т (N2, N3, O3, O4);
• 0,8 мм — на шине квадроцикла, мопеда, мотоцикла (L).

Это требования Основных положений по допуску транспортных средств к эксплуатации (постановление «О правилах дорожного движения» № 1090). Нормы для шин прицепов — те же, что и для тягачей.

Уменьшить износ протектора можно, меняя время от времени местами задние, передние шины, «запаску» (если она не «компактная) — по схеме, предложенной в инструкции по эксплуатации автомобиля.

Какой высоты протектор на новой летней резине в сравнении с зимней

Глубина протектора для изделий, предназначенных для зимнего периода крайне важный показатель. Летом езда по сухим дорогам допускает значительный износ рисунка, в то время как для зимы от его глубины напрямую зависит безопасность.

Шины для зимнего периода подразделяются на несколько типов:

Скандинавского типа.

Этот тип резины разрабатывался для езды в условиях сильных морозов и снегопадов. Отвечая на вопрос, какая должна быть высота протектора легковых шин в сравнении с этой, то она должна составлять 8 мм, что довольно весомо. Для этого типа покрышек характерен асиметричный рисунок. Прямоугольные чашки предназначены для воздействия на снег и лед, которые отводятся от поверхности соприкосновения при помощи ламелей.

Шипованные.

Шипы обеспечивают сцепление с дорогой путем разбивки снега и льда. Такая резина может использоваться и для езды по асфальту, однако, она издает довольно много шума. При резком торможении возможно повреждение шипов.

Фрикционные.

Этот тип резины подходит для езды по грязи и слякоти, а также в условиях незначительного снега. Ответ на вопрос, сколько должна быть высота протектора летних шин в сравнении с этим типом резины – она может быть меньше на 3 мм. Эта резина характеризуется тонкими прорезями, а также наличием специальных грунтозацепов, что значительно повышает площадь сцепления с мокрым асфальтом. Рисунок на таком типе резины симметричный.

Остаточная высота протектора резины легкового автомобиля

Остаточная или минимальная глубина протектора для покрышек, которая предназначены для зимней эксплуатации, регламентируется «Правилами дорожного движения»

Это качество чрезвычайно важно для машины, поэтому во избежание аварий и ДТП требуется соблюдать показатель допустимой глубины

Покрышки для авто, которые уже не соответствуют представленному параметру, необходимо вовремя менять. Если автовладельцем данное правило нарушается, то есть риск получить штраф от инспектора патрульной полиции.

На заметку!

Для регулирования показателя износа существует правило — шины не должны быть изношены более чем на 50 процентов от начального значения. Практически все компании-производители поставляют в комплекте с изделием специальные метки или индикаторы по износу. Это делается для удобства автолюбителей, чтобы в любое время можно было проверить показатель.

Кроме этого, большое значение играет равномерность стирания автошины. Производителями применяется специальный цветовой слой, по которому можно определить равномерность. В данном случае измерение проходит по всему периметру изделия. В том случае, если автолюбителем была определена неравномерность износа, необходимо проверить параметр развала-схождения.

Вам это будет интересно На чем остановить выбор между шипованной и нешипованной зимней резиной

Однако большое значение играет и постоянный визуальный контроль хозяином автомобиля состояния шин. Необходимо периодически осматривать изделия на отсутствие таких повреждений:

• трещины;
• порезы;
• различные разрывы поверхности;
• механические повреждения;
• шишки и всевозможные другие повреждения.

Обратите внимание!

Если были обнаружены какие-либо внешние дефекты или повреждения поверхности резины, ее необходимо сразу заменить.

Специальная метка для измерения износа покрышек

Требуется уделить большое внимание тем колесам, которые являются ведущими. Ведь на них приходится основная нагрузка

Появление повреждений поверхности на них недопустимо. Кроме того, если требуется замена одной шины, то необходимо менять оба колеса на оси.

Износ поверхности автошин зависит от следующего:

• естественный износ покрышек при наличии нагрузок и интенсивной эксплуатации;
• неверная регулировка схода-развала колес и шин, приводящая к неравномерному износу;
• несоответствие сезонности покрышек;
• большой пробег;
• неправильно подобранный вид авторезины;
• слишком быстрая езда по льду, выбоинам и бездорожью;
• агрессивный стиль вождения;
• отсутствие контроля правильного давления в шинах.

О равномерности истирания

Один из распространенных дефектов бывшей в употреблении резины – неравномерный износ, зачастую наблюдаемый невооруженным глазом. Например, индикатор износа протектора показывает запас 3–4 мм, а по бокам «шашечки» практически вытерлись.

Неравномерное истирание рабочей поверхности выявляется и на вполне благополучных с виду покрышках. Вот почему необходимо измерять глубину канавок в 6–10 точках – визуально подобные дефекты не обнаруживаются. По результатам замеров делаются следующие выводы:

1. Края ската потерты, а в центре высота почти как у новой зимней шины. Предыдущий владелец не озабочивался своевременной подкачкой баллонов, отчего центральная часть протектора «проседала» в процессе езды. Если износ не затронул боковины, резина допускается к дальнейшей эксплуатации, но учтите: при нормальном давлении в баллоне середина колеса быстро сотрется.
2. Обратная картина: по центру «шашечки» ниже, чем с краю. Налицо признак езды с перекачанными колесами и повышенной нагрузкой на каркас изделия. Невзирая на презентабельный внешний вид, покупать шины не стоит – разрыв корда может случиться в любой момент.
3. Левый либо правый край заметно истерт по сравнению с остальной рабочей поверхностью. Это результат эксплуатации с неправильными углами развала – схождения передних колес. Резину можно покупать, если разница высот невелика. Остаточная глубина рисунка протектора шин определяется по более низкому краю, поскольку на исправном автомобиле скат довольно быстро выровняется.
4. Если высокие и низкие «шашки» расположены хаотично по всей поверхности, покрышка стояла на автомобиле водителя – экстремала. Стертый в разных местах узор свидетельствует о многочисленных резких торможениях и динамичных разгонах с пробуксовками. Подобная резина непредсказуема при дальнейшей эксплуатации.
5. Потертость представляет собой одно широкое пятно – результат хронического дисбаланса колес. Владелец редко посещал шиномонтажные мастерские и не балансировал скаты. Такую покрышку следует отправить в утиль.

Невзирая на вполне допустимый износ шин с указанными дефектами, эксплуатировать их дальше рискованно. В лучшем случае резина быстро придет в негодность, в худшем – лопнет на ходу.

Как измерить глубину протектора

Регулярный контроль за высотой остаточного рисунка зимнего протектора, а также своевременная замена резины до того как процент изношенности достигнет критической величины, позволяет свести к минимуму риск возникновения аварийных ситуаций.

Измерить толщину наружного слоя резины можно несколькими способами. Так, современные экземпляры снабжены встроенными индикаторами, контролирующими износ: как только толщина орнамента достигнет минимального допустимого значения, их наличие отразится на качестве управления машиной, и водитель поймет, что должен поменять резину. Иногда в качестве своеобразного показателя необходимой скорой замены покрышек используют цветные слои резины – как только они появляются на поверхности покрышки, пора посетить шиномонтаж.

Для более точного измерения глубины, профессионалы применяют специальный прибор – глубиномер. Но опытные водители знают, что вполне можно обойтись и без него, имея под рукой обычную монету номиналом 10 копеек. Вставляем ее ребром в канавку орнамента и оцениваем результат: если надпись «копеек» скрылась полностью, ваша шина в отличном состоянии; если резина перекрывает только растительный орнамент, на колесах можно ездить, но стоит готовиться к скорой замене покрышек; если же в бороздке скрылся только ободок, немедленно меняйте колеса.

Для более точной картины замеры проводят по всей окружности колеса. Если окажется, что в разных местах степень износа покрышки разная, нужно отправляться на СТО и регулировать углы установки колес.

Как измерить остаточную глубину протектора

Если метки производителя отсутствуют, остаток протектора для зимней резины можно измерить самостоятельно. Для этого используются специализированные инструменты или подручные средства. От показателей измерения будет зависеть решение об использовании шин.

Основные моторы измерения глубины протектора:

• специальный прибор с выдвижным штоком и измерительной шкалой;
• штангенциркуль;
• линейка;
• любой предмет, который можно поместить в канавку.

Измерительные манипуляции проводятся в нескольких местах на каждой шине. Разница в показаниях допустима, если её значение не превышает одного миллиметра.

Дорогие читатели! В статье мы говорим о типовых способах разрешения юридических вопросов, однако ваш случай может быть индивидуальным. Мы поможем вам решить конкретно Вашу проблему – просто обратитесь к нашему юристу:

+7 (812) 407-34-78 (Санкт-Петербург)

Это быстро и !

Требования ПДД: в целях безопасности

Разные шины имеют различную предельную высоту износа. Глубина протектора воздействует на управляемость автомобиля и безопасность дорожного движения. Согласно 5 главе ПДД установлены предельные нормы высоты рисунка протектора. Для категории М1 — легковые авто, а также транспортных средств категорий N1, О1 и О2 минимальная допустимая величина составляет 1,6 мм. При эксплуатации зимних шин на заснеженном или обледеневшем покрытии — предел 4 мм. Сотрудник ГИБДД имеет право измерить остаточную глубину поверенным прибором. При зафиксированном нарушении на автовладельца накладывается штраф.

Производство шин

Производители уделяют огромное внимание трем основным характеристикам шин, которые отвечают за безопасность передвижения транспортного средства. Кроме повышенной износостойкости важным моментом является сцепление с дорожным покрытием

Автомобилю не всегда доводится ездить по автомагистралям. Поэтому шины должны быть устойчивыми к воздействию абразивных материалов дорог. Кроме этого они не должны сдерживать указанный в технических характеристиках скоростной режим.

Создателям моделей необходимо сочетать эти разные характеристики. В производстве используются новейшие химические исследования и технологические разработки. Производитель должен учитывать запросы потребителей его продукции, поэтому привлекает к созданию новых моделей специалистов из разных областей науки и техники.

Процесс изготовления автопокрышек разделен на 4 основные этапа:

 Производство резиновой смеси. Масса является основой автомобильной покрышки, а значит самой секретной ее частью. Кроме технического углерода, кремниевой кислоты, натурального или искусственного каучука в состав может входить до 20 дополнительных элементов. Рецептура изготовления массы является собственностью производителя. Около 25-30% смеси составляет технический углерод. Он придает прочность и помогает конструкции выдерживать высокие температуры. В смесь может быть добавлена кремниевая кислота. Она повышает уровень безопасности при движении по мокрым дорогам. Но некоторые производители отказываются добавлять этот компонент из-за того, что он не способствует износостойкости покрышек.

 Создание основных составляющих шины. Протекторная лента изготавливается на специальных червячных машинах. Профиль получается за счет шприцевания горячей ленты. Затем заготовка остужается водой и разрезается по размеру будущих шин. Для изготовления каркаса и брекера используются высокопрочный металлический корд и прорезиненный текстиль. Жесткая часть (борт и крыло) исполняются из обрезиненной проволоки. Эта часть является нерастяжимой и предназначена для крепления на ободе колеса.

 Создание модели. Все заготовки отправляются на сборные станки. Они оборудованы специальными барабанами, на которые друг за другом накладываются слои покрышки.

 Вулканизация. Собранная шина помещается в вулканизатор. Пресс-форма и сама покрышка нагреваются до температуры +200С, шину наполняют водой или паром и включают пресс. Под действием давления появляется характерный для данной модели рельефный рисунок. В процессе применяются химические реактивы, которые делают изделие прочным и эластичным.

После изготовления каждая шина проходит обязательное тестирование.
