Как восстановить и отремонтировать обогрев заднего стекла, если он не работает

Принцип работы системы обогрева

Вдоль заднего стекла автомобиля расположены токопроводящие нити с контактами. С одной стороны они подключены к бортовой сети автомобиля, с другой — к массе через схему управления.

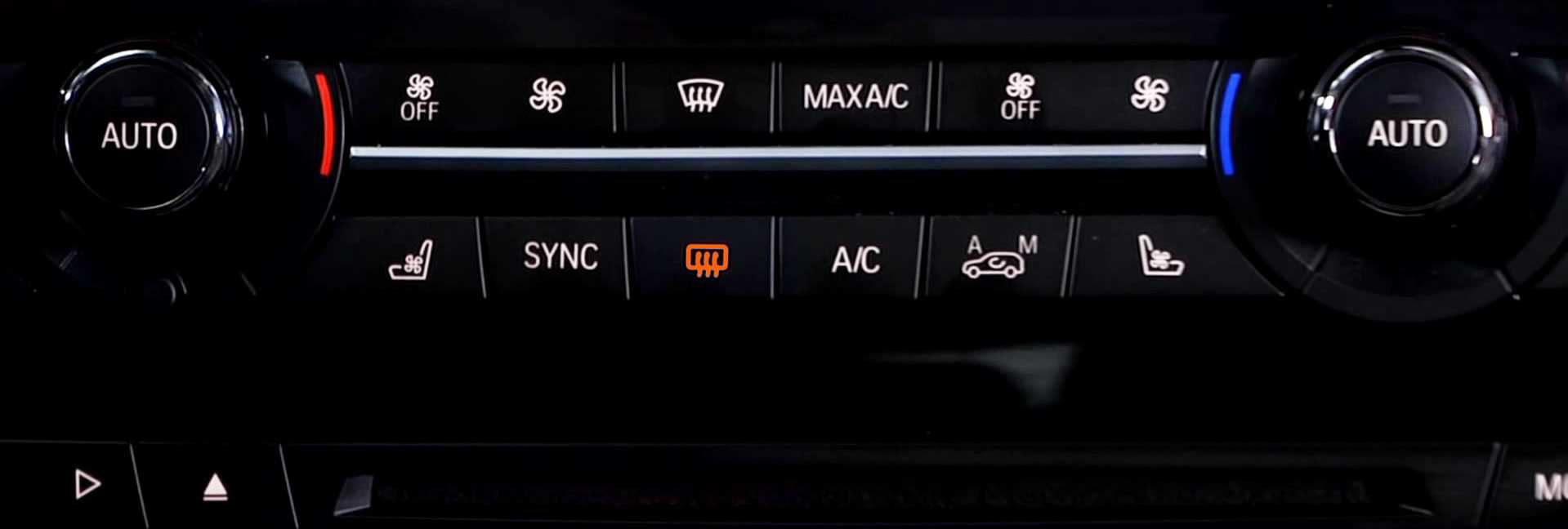

После зажигания и нажатия на кнопку включения на щитке приборов загорается лампа: это значит, что ток поступает в нити, они нагреваются и подают на стекло тепло. За наличие напряжения в сети, распределяющееся при помощи реле обогревателя, отвечает предохранитель.

Причины поломки системы обогрева

• Сгоревший предохранитель. Проблема решается заменой сгоревшего предохранителя на новый.
• Вышедшее из стоя реле управления. Требуется замена на новое. Деталь находится либо в блоке реле, либо в блоке предохранителей со стороны салона. При замене необходимо отключить АКБ.
• Неаккуратная чистка и мойка стекол автомобиля.
• Повреждение токопроводящих полос во время снятия тонировки.
• Внешнее механическое воздействие на полосы.
• Перегрев полос, который привел к разрыву связи.

Ремонт в домашних условиях

Многие автовладельцы делают ремонт нитей обогрева заднего стекла своими руками. Первыми делом меняют предохранитель и реле управления. Если процесс обогрева не запускается, определяют неисправность полос.

Неисправность можно выявить двумя способами:

• Визуально (с помощью лупы и подсветки).
• С помощью вольтметра или другого инструмента.

С визуальным методом все просто. Разрыв полос автовладелец определяет во время наблюдения за процессом обогрева. Место, которое не прогревается, определить легко: стекло в таком месте не оттаивает и не высыхает. Если при дневном свете неисправность выявить не получается, на помощь приходят лупа и фонарь. Подсветка и лупа позволяют точно определить место повреждения нити.

После визуального осмотра определяют точки разрыва на линии: найти их можно по нагарам, образовавшимся вследствие перегрева, или с помощью специальных инструментов — вольтметра, мультиметра или стрелочного тестера. Проведите по проложенным линиям: щупы или клеммы прибора определят напряжение и дадут показания. В месте, где произошел разрыв, прибор покажет отсутствие напряжения. Таким образом можно определить линию разрыва, его начальную и конечную точку и расстояние между ними.

Процесс ремонта

• Подготовка набора для ремонта нитей обогрева: клея, очищающей салфетки, трафарета, кисточки.
• Создание клеевой смеси по инструкции от производителя.
• Подготовка поверхности стекла к ремонту: аккуратное очищение салфеткой или любым обезжиривателем.
• Нанесение малярного скотча с обеих сторон повреждения. Приклеивайте скотч строго по ширине нити, для точности можно использовать специальный трафарет.
• Нанесение клея для ремонта нитей обогрева на поверхность по выделенной ширине. При необходимости — в несколько слоев.
• Через 20 минут — удаление малярного скотча, а также трафарета согласно инструкции от производителя.
• Включение и проверка системы обогрева спустя сутки (после полного высыхания клея).

Популярные марки клея:

• Контактол-А, примерно 200 руб.
• DoneDeal, примерно 500 руб.
• Permatex PR-21351, примерно 185 руб.
• Permatex Quick Grid Rear Window Defogger Repair Kit, примерно 330 руб.

К сожалению, самостоятельный ремонт не дает длительного эффекта. В среднем восстановленные нити обогрева служат в течение года. Поэтому многие автовладельцы не экспериментируют и сразу прибегают к помощи профессионалов, которые гарантируют более длительную службу системы обогрева.

Ремонт в сервисе

Сервисный ремонт нитей обогрева отличается от ремонта своими руками. Обычно автостекольные центры предлагают сразу заменить заднее стекло на новое, но если оно в хорошем состоянии, то проблему плохой видимости можно решить другими способами:

• Заменить предохранитель и реле управления.
• Восстановить нити.

Проводить ремонт целесообразно, если количество нитей с дефектами не превышает трех–четырех. Если повреждений больше, рекомендуется замена заднего стекла на новое.

Стоимость ремонта системы обогрева будет зависеть от количества заменяемых деталей, числа восстановленных нитей и выбранного клея.

Диагностика обогрева заднего стекла своими руками

Определить, что есть неисправность, довольно просто: все запотело, нажата кнопка, а ничего не меняется. Для дальнейшей диагностики понадобится электрический тестер. Нужно выставить на нем параметры измерения постоянного тока, с пределом измерения не менее 20 вольт.

Самая простая диагностика, но именно с нее и надо начинать, это проверка того, что на клеммы подается напряжение в районе двенадцати вольт постоянного тока.

Необходимо включить зажигание, нажать кнопку включения и протестировать напряжение на клеммах, к которым подходят провода. Если напряжение есть, то неисправность цепи питания исключена и можно переходить дальше. В случае, если питания нет, то необходимо последовательно проверить исправность предохранителя, электрической проводки, реле и кнопки включения.

Запотевшее заднее стекло автомобиля

Определить, какой предохранитель защищает именно эту цепь довольно просто, так как на крышке, которая закрывает отсек с предохранителями есть специальная схема. Тест предохранителя выполняется тем же самым тестером, только уже в режиме проверки целостности цепи.

Также проверяют исправность электропроводки и работоспособность кнопки включения. Для выполнения этих проверок требуется пользоваться схемой электрических соединений конкретного автомобиля.

Диагностика реле включения немного сложнее, потому что в каждом реле две цепи. Одна питающая, одна управляющая, но справится с такой задачей сможет любой автоэлектрик. Если в цепи найдена неисправность, то ее нужно устранить и все, можно пользоваться.

Вернемся к ситуации, когда питание на клеммы подается, но нагрева всех или нескольких участках нет. Проверить не отвалилась ли клемма можно визуальным осмотром. Тогда восстановить контакт самостоятельно вряд ли получится, т.к. восстановить пайку обычным паяльником не выйдет, так как от нагрева стекло может треснуть. Напряжение подаётся и клеммы на месте, а нагрева все нет. Остался последний вариант, а именно обрыв нити обогрева.

Установка и ремонт подогрева заднего стекла

Рассмотрев устройство и составные элементы системы обогрева, обогрев заднего стекла своими руками сделать вполне возможно. Для этого нужна сетка из нитей обогрева, провода, выключатель, колодки и 4-х контактное реле на 30 А, термоусадка, клеммы, а также круглые накидные контакты под шпильку. Еще нужно иметь изоленту, пассатижи, плоскогубцы и отвертки.

С учетом того, что нити накала очень тонкие, в процессе работы нужно быть предельно аккуратным, так как имеются большие риски порвать эти нити как на этапе монтажа, так и после установки на стекло.

Теперь нужно решить, как собрать и подключить обогрев заднего стекла. Для этого сначала берутся колодки (если на них есть провода, их нужно снять).

Далее, после обжатия провода контактами  типа «мама», можно сложить новую колодку и подключить реле путем обжима кольцевидного разъема. Остается провести провод, через который подключается обогрев.

Следующим этапом становится монтаж подогрева в автомобиле. Сначала нужно снять часть приборной панели, соединить колодки. Все работы нужно выполнять при отключенной АКБ. Затем следует определиться с местом установки кнопки обогрева заднего стекла, а также реле.

Подобрав места установки, можно подключить питание, провести провода к предохранителям под панелью приборов. Затем нужно обнаружить предохранитель на 16А, подключив к нему провод «плюс», идущий от реле.

Далее провод от выключателя «+» следует подключить к предохранителю 8А. Указанные провода нужно закрепить, изъять выключатель из приборной панели, подсоединить колодку и установить на место.  Последним этапом является прокладка проводов к стеклу. Провод плюсовой оптимально пустить вместе с общим жгутом проводов автомобиля.

• Следующим шагом будет сборка контакта типа «мама», провод изолируется. Далее потребуется выполнить соединение провода «минус» обогрева с корпусом стоек и кузовом. По окончании всех работ можно ставить на место все ранее снятые элементы, укладывать коврики, прищелкивать панели. После следует подключить АКБ.
• Еще добавим, что часто во время монтажа сложностью является решение, чем приклеить клемму обогрева заднего стекла. В идеале, ее можно припаять. Если пайка по той или иной причине недоступна, можно приклеить клемму при помощи токопроводящего клея.

Такой клей в основе имеет стружку серебра, отвердитель и эпоксидный клей. Кстати, токопроводящий клей можно изготовить в домашних условиях. Для этого потребуется смешивать однопроцентный  раствор формалина и в таком же количестве азотнокислотное серебро.

Затем берется нашатырный спирт 5%, который добавляется в смесь в объеме 4-5 капель. После добавления выпадает темный осадок серебра, который удаляется дистиллированной водой и пропускается через фильтр. Завершающим этапом становится высушивание смеси (нагрев около 120-150 градусов Цельсия). Далее в смесь добавляется ранее отфильтрованный порошок.

Кстати, клей для обогрева заднего стекла можно использовать как для установки, так и для ремонта. Например, если нити обогрева оборваны или перебиты, тогда путем нанесения клея иногда удается восстановить контакт и нить начинает работать.  Что касается ремонта, сначала нужно определить проблемный элемент, затем устранить поломку.  Проверить целостность нитей можно как визуально, так и при помощи мультиметра. Если нити сильно повреждены, лучше сразу заняться установкой новой системы подогрева.

Завершением процесса установки обогрева стекла является необходимость приклеить клемму к полосе из фольги. Полосу нужно подготовить, затем припаять клемму. Другая сторона должна быть промазана клеем, после чего полоску прижимают к стеклу. Прижимать нужно так, чтобы выдавились избытки клея. Контакт в этом случае будет лучше. Далее нужно выждать около 24 часов, чтобы клей высох. Включать обогрев до полного высыхания клея не рекомендуется.

Полезные советы

Тюнинг автомобиля – постоянный процесс.

Когда водитель решил заменить или просто удалить полностью тонировку автомобильных стекол, ему помогут следующие практические рекомендации:

снимать тонировочную пленку только в спокойной обстановке без спешки;
не применять абразивные методы;
с осторожностью пользоваться ножами и лезвиями;
позволить клею смягчиться и только потом начинать отделение пленки;
прогревать феном не до высоких температур во избежание расплавления пленки и трещины на стекле;
вначале применять мыльные растворы и только в крайнем случае химические растворители;
с осторожностью проводить удаление пленки на заднем стекле или же доверить это профессионалам.

Если следовать этим простым рекомендациям, можно уберечь свой автомобиль от неприятных повреждений. Снять тонировочную пленку без участия специалистов – вполне реально.

Для этого необходимо выделить несколько часов свободного времени, запастись терпением и некоторыми подручными материалами. После процедуры автомобильные стекла будут в первозданном виде.

Как изготовить своими руками

Чтобы починить нити обогрева, вовсе не обязательно использовать специальные вещества. Токопроводящий клей вполне допустимо делать собственноручно. Существует несколько популярных вариантов таких средств.

Суперклей с алюминиевой стружкой

Чтобы получить действенный токопроводящий состав, стоит смещать стружку и суперклей. Это вещества берут в равных пропорциях.

Лак для ногтей с серебряной графитовой пудрой

Во флакон с лаком рекомендуется добавить 2 разновидности пудры. Чтобы перемешать состав, стоит воспользоваться зубочисткой.

Эпоксидная смола и медная стружка

Для изготовления клеевого вещества эпоксидную смолу рекомендуется смешать со стружкой. При этом стоит соблюдать соотношение 5:1. Перед нанесением рекомендуется добавить аминный ингредиент. Он требуется для застывания смолы.

Цапонлак и графитовая пудра

Чтобы получить графитовую пудру, рекомендуется измельчить сердечник элемента питания. Также порошок можно получить из графитового карандаша. Для приготовления клеевого состава рекомендуется смешать цапонлак с графитовой пудрой в пропорции 2:1.

Несложный ремонт

Представим, что ваша решетка имеет несколько линий, которые не нагреваются. Вы можете найти разрыв, просто осмотрев шелкографию решетки по всей длине. Это легче сделать на автомобилях типа хетчбэк, минивэнах и внедорожниках, потому что вы можете поднять заднюю дверь и осматривать линии напротив неба. Если у вас седан, вам придется залезть назад и просунуть голову в пространство над задней полкой. В другом случае вам придется взять надежный вольтметр постоянного тока и исследовать ее электрическим способом.

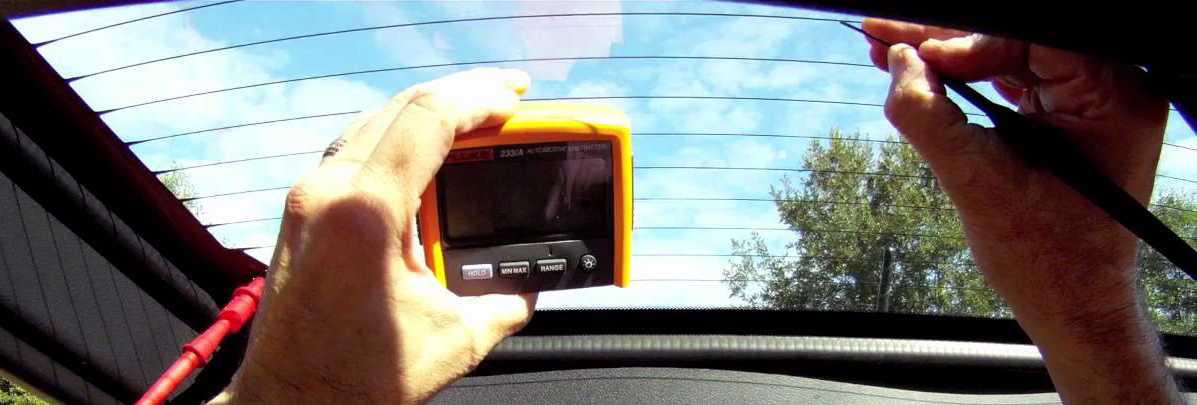

Установите ваш вольтметр на шкалу 20 вольт и подсоедините пару кусочков алюминиевой фольги размером с почтовую марку к концевым выводам. Это не даст щупу поцарапать решетку.

Небольшие флажки из алюминиевой фольги на контактных наконечниках предотвратят дальнейшее повреждение.

Вы можете просто положить кусочки алюминиевой фольги на стекло и прижать их слегка пальцем, чтобы произвести соединение с решеткой. Если окно большое, вам может помочь дополнительная пара рук.

Начните с измерения напряжения вдоль всей длины решетки. Включив зажигание и обогреватель заднего стекла, вы должны увидеть 12 вольт на вольтметре, когда кусочки фольги расположены у каждого конца решетки. Теперь передвиньте один кусочек в центр решетки и снова замерьте. Напряжение должно показывать 12 вольт, если разрыв между фольгой, и меньше, если разрыв вне кусочков фольги. Таким же образом измерьте напряжение на полосе решетки, которая работает нормально, и вы должны увидеть как минимум 6 вольт в центре, потому что вы только что превратили вашу решетку оттаивателя в гигантский реостат. Передвигая кусочки алюминия вдоль поврежденной линии, вы увидите 12 вольт на вольтметре только до тех пор, пока не достигнете разрыва, где напряжение сразу же сильно упадет. Это позволит вам определить место разрыва.

Починить решетку просто. Многие магазины и многие отделы в больших универмагах, продающие автозапчасти, могут продать вам набор для ремонта. Протрите место разрыва спиртом, а затем промокните его чистым белым бумажным полотенцем. Не используйте средство для очистки стекол, так как от него могут остаться следы воска или силикона. В наборе может иметься шаблон на клейкой основе, чтобы его наклеивать вокруг разрыва, но вы можете использовать обычный непрозрачный скотч. Непрозрачный скотч может использоваться, чтобы сделать новую линию, которая точно подходит по ширине к старой решетке, если лента в наборе слишком толстая или узкая. Нарисуйте полоску проводящей краской через разрыв. Дайте ей высохнуть в течение 10-15 минут и удалите ленту.

Починить незначительные разрывы в линиях решетки обогревателя заднего стекла так же просто, как обклеить их лентой и нанести специальную проводящую краску.

Если у вас несколько поврежденных линий решетки, просто повторите процедуру. Если линии повреждены более чем в одном месте вдоль длины, вам придется вернуться к шагу номер один и обнаружить следующий разрыв.

Опубликовано:22 сентября 2014

Ремонт обогрева своими руками

Самой распространенной причиной не работающего обогрева является повреждение тонких токопроводящих нитей. Современные технологии позволяют восстановить участки обрыва этих нитей своими руками без привлечения специалистов.

Поиск места обрыва нити

Сначала нужно найти поврежденные области нитей. Процесс не займет длительного времени, так как обрывы отлично заметны невооруженным глазом. Крайне редко встречаются незначительные повреждения, которые трудно увидеть, в этом случае нужно использовать вольтметр.

Нить имеет сопротивление в 10 Ом, на каждом участке задано свое напряжение. На первом — напряжение равняется двенадцать вольт, на третьем – уже шесть, а на пятом – ноль. Для поиска обрыва измеряют напряжение по центру каждого элемента. Если есть повреждение, мультиметр выдаст 12 или 0 вольт, отсюда ясно, что обрыв с левой или правой стороны нити.

Устранение неисправностей обогревателя с помощью раствора меди

Для работы понадобится:

• серная кислота;
• медный прут, диаметром до 10 мм;
• медный купорос;
• полоса ткани 50х30 см;
• скотч;
• ножницы;
• средство для очистки стекол.

Ремонтировать повреждение токопроводящей нити нужно так:

На первом этапе важно подготовить поверхность с повреждением к восстановительным работам. Для этого используем смоченную в спирте ветошь и протираем ею стекло

Когда грязь полностью удалена, обезжириваем поверхность.
Наклеиваем скотч по обе стороны токопроводящей нити в точке обрыва. Липкую ленту крепим так, чтобы ширина между полосками соответствовала нагревательной нити.
Медный прут с одного конца обматывается тканью. Так называемую кисточку закрепляем с помощью ниток.
Готовится медный раствор. Половина стакана воды тщательно смешивается с двумя чайными ложками медного купороса. В полученную жидкость добавляется немного сильно концентрированной серной кислоты или же электролита из автомобильных аккумуляторов.
Клеммы от устройства обогрева подключаются к массе. Провод от «плюсовой» клеммы аккумулятора соединяется с ранее изготовленной кисточкой из металлического прута.
Получившимся электродом, пропитанным в растворе, тщательно натираются участки оборванных нитей. Концы серьезных обрывов предварительно обрабатываются с помощью электропаяльника. Им же устанавливается связующая перемычка из тончайшего провода. В результате незначительно поврежденные участки затягиваются медью.

Устранение неисправностей обогревателя с помощью токопроводящего клея

Токопроводящий клей – это специализированная паста, в состав которой включен мелкодисперсный порошок палладия, а также никеля золота или серебра. Благодаря перечисленным элементам данное вещество отлично проводит ток и отличается хорошими соединяющими свойствами. Процесс восстановления нитей обогрева кормового стекла с помощью токопроводящего клея происходит быстрее и эффективнее.

Чтобы приступить к восстановлению нитей, выполняем такие же процедуры по очистке поверхности стекла и оклеиванию поврежденного участка скотчем. Для приготовления токопроводящего клея в ремонтных комплектах предусмотрено два вещества, которые следует тщательно смешать в отдельной таре. О том, как приготовить состав и в дальнейшем использовать его по назначению, написано в инструкции на упаковке.

Нанесение клея происходит с помощью кисточки или ватной палочки, величина слоя не должна превышать 2 мм. Среднее время застывания токопроводящего состава – 30 минут. Спустя 24 часа удаляем излишки вещества, это делается с помощью ножа или любого острого предмета.

При удалении излишек токопроводящего клея следует действовать предельно аккуратно, иначе поверхность обогревающего устройства снова будет повреждена.

Типы систем подогрева

Электрообогрев может быть реализован несколькими способами. Чаще всего в автомобилях подогреваются:

• вся площадь;
• зона покоя очистителей;
• форсунки омывателя;
• дворники.

Самостоятельно установить обогрев можно только в щетки стеклоочистителя и омывающие форсунки.

Интегрированные

Обогрев переднего стекла по всей площади — дорогостоящая технология, применимая не во всех марках автомобилей. Лобовое стекло состоит из нескольких слоев, которые приклеены к прочной пленке в середине. Это обеспечивает безопасность при аварии: от удара осколки не разлетаются и остаются на пленке.

Нити обогрева охватывают всю площадь ветрового стекла и обеспечивают быстрое таяние снега, льда и исчезновение испарины. Для увеличения производительности инженеры встраивают систему между уличным слоем стекла и защитной пленкой. Таким образом, невозможно добраться до нитей, не разбив стекло.

Важный фактор — наличие деполяризирующего покрытия. В противном случае тонкие нити будут отвлекать водителя при езде в светлое и в темное время суток. Получить дезориентацию или частичное ослепление можно даже днем от включенных фар ближнего света у встречного автомобиля.

Система включает в себя:

• стекло со встроенной системой;
• блок управления с контролем температуры и автоматическим отключением;
• выключатель обогрева в салоне автомобиля.

Прогрев зоны очистителей

Опция оптимальна для большинства водителей. Стоимость системы не сильно превышает цену за обычный щиток, а нити немешают оценивать обстановку на дороге.

Технология предусматривает монтаж толстых элементов обогрева в нижнюю часть стекла. Подключение реализовано с помощью клавиши в салоне и реле с таймером отключения. Система обычно работает 10-15 минут и выключается автоматически.

Толстые нити обеспечивают плавный нагрев стекла в зоне дворников. Тем самым размягчается резина, существенно повышается площадь прилегания к стеклу. Также обогрев убирает наледь на рабочих элементах щеток и предотвращает их примерзание.

Устройство опции:

• толстые нити;
• клавиша активации в салоне;
• реле с таймером.

Обогрев форсунок

Подогрев форсунок омывателя лобового стекла помогает быстро справиться с обледенением на капоте и освобождает проходы жидкости ото льда.

Опция часто сочетается с обогревом всей магистрали и бачка с незамерзайкой. Теплый раствор размягчает резинки щеток стеклоочистителя и помогает быстрее удалить прилипший снег и лед.

Устройство:

• форсунки с встроенным нагревательным элементом;
• кнопка подачи питания;
• временное реле на 10-20 минут.

Система не предусматривает применение обычной воды при холодных температурах, так как на полное удаление льда и возможность создавать давление в каналах уйдет много времени. При замерзании вода расширяется и может повредить бачок, каналы и форсунки.

Обогрев дворников

Подогрев дворников лобового стекла предотвращает обледенение подвижных элементов в холодное время года. Система наиболее дешева в производстве. Обогрев обеспечивается встроенным в корпус щетки элементом.

Питание осуществляется по кабелю, который проложен внутри ободка или по тыльной стороне. Опция смягчает резинку и передает тепло на область примыкания к стеклу. Лед в нижней части щитка оттаивает и не мешает работе дворников.

Чтобы согреть всю щетку, требуется мощный поток тепла, поэтому не рекомендуется использовать систему в дни с особенно низкой температурой воздуха. Это часто приводит к растрескиванию лобового щитка в области соприкосновения со щеткой.

Ремонт обогревающего механизма собственноручно

Восстановительные работы чаще всего связаны с возвращением в рабочее состояние нитей обогревателя. Ремонт может проводиться несколькими способами.

Устранение неисправностей обогревателя с помощью раствора меди

Инструментарий:

• кислота серная;
• медный купорос;
• прут из меди, диаметр которого составляет 6–10 мм;
• тканая полоса (длина — 50 см; ширина — 30 мм);
• ножницы;
• клейкая лента (скотч);
• очищающее средство для стёкол.

После проведения подготовительного этапа можно приступать к непосредственной починке.

Первым делом автомобилист должен обследовать нити обогревающей системы и найти место появления разрывов. Они зачастую видны невооружённым глазом. Далее, следует включить обогрев. Дать системе поработать некоторое время. После этого обследовать окно ладонью — все места разрывов будут более прохладными. Для определения повреждённых мест можно также воспользоваться вольтметром. При помощи положительного вывода определяются вышедшие из строя места. Разрывы сопровождаются падением показателей вольтметра до нуля. Отрицательный вывод устройства надо подключить к массе.

На видео показан процесс ремонта клеммы обогрева заднего стекла:

Один конец прута обмотать куском заранее подготовленной ткани. Закрепить импровизированную кисточку можно при помощи плотных ниток. Теперь можно приступать к приготовлению раствора. Вылить в ёмкость полстакана чистой воды и добавить в неё медный купорос (две чайные ложки). Размешать до полного растворения. После этого в жидкость добавить небольшое количество серной кислоты сильной концентрации (0,2–0,3%). Её можно заменить аккумуляторным электролитом (0,5–1%).

Клеммы от обогревающей системы подключаются к массе. К кисточке из металлического прута подсоединяется провод, отходящий от положительной аккумуляторной клеммы. Получившимся электродом, смоченным в растворе, водитель должен усердно натирать сектора, в которых отмечено появление обрывов токопроводящего элемента. Участки с незначительными повреждениями нитей после такой процедуры полностью затягиваются медью. Концы больших разрывов придётся предварительно обработать паяльником. С его же помощью прикрепляется дополнительная перемычка из очень тонкого провода.

Восстановительные работы автомобилисту рекомендуется проводить в рабочем костюме, иначе можно испортить одежду рабочим раствором.

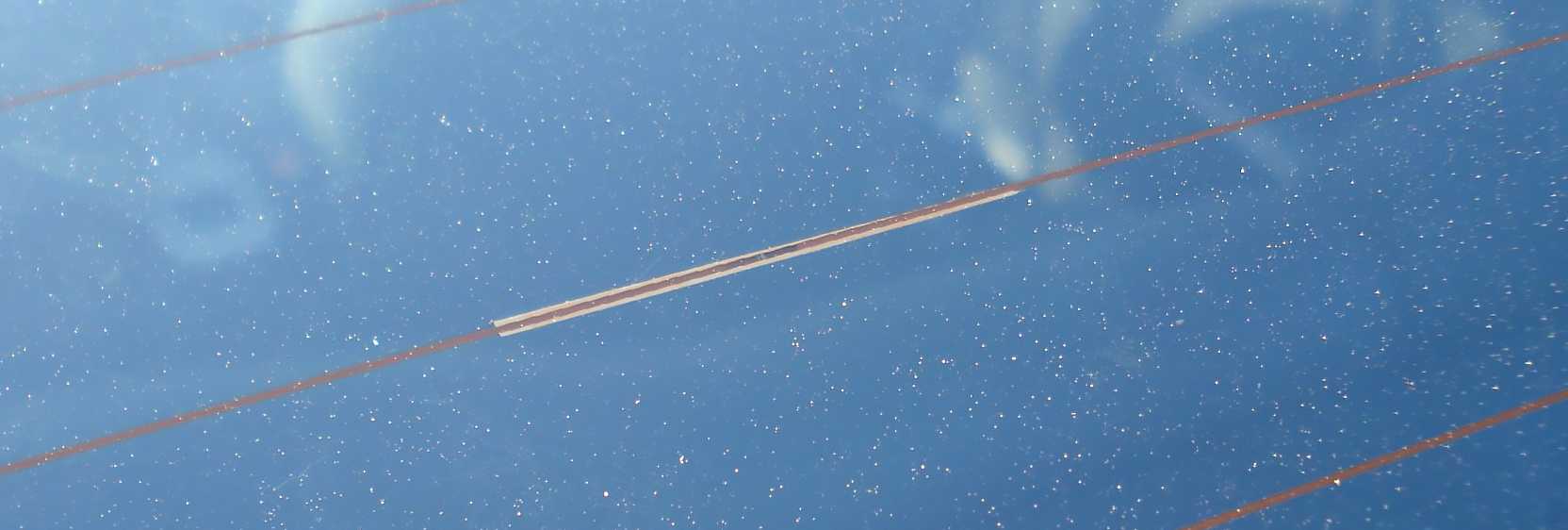

Разрыв проводника обогревателя заднего стекла

Устранение неисправностей обогревателя с помощью токопроводящего клея

Ход работы:

1. Предварительная очистка повреждённых участков. Для этого можно использовать обычное моющее средство. В конце вытереть повреждённые места насухо и обезжирить их спиртом.
2. Использовать клейкую ленту для ограждения места нанесения токопроводящего клея.
3. Токопроводящий клей, состоящий из двух компонентов, замешивается в отдельной посуде, точно придерживаясь инструкции, указанной на упаковке.
4. Слой нанесения клеящей жидкости не должен превышать 2 мм. Время застывания токопроводящего слоя — 30 минут.
5. Работу выполнять ватной палочкой или кисточкой.
6. Удаление скотча по окончании проделанной работы.

Для облегчения ремонтных работ в автомагазинах можно приобрести специальные ремкомплекты, в состав которых входит трафарет и токопроводящий клей. Их цена колеблется в пределах 300 рублей. Вместо них можно также использовать клей DD6590. Он имеет вид шприца с активатором, деревянным аппликатором и смоченной в спирте салфеткой.

Зная, как починить систему обогрева заднего стекла и какие при этом использовать инструменты, автомобилист никогда не будет ездить с обледенелыми стёклами, а следовательно, сможет избежать ДТП на дороге.

Как найти причину

Все манипуляции по поиску причины поломки стоит совершать после проверки предохранителя. Также часто сам характер поломки может подсказать путь к поиску неисправности.

К примеру, вместе с обогревом заднего стекла перестала работать лампочка в кнопке. Вполне вероятно, что это всего лишь совпадение, так как лампочка могла просто перегореть. Но смежность говорит о вероятности отсутствия питания, поступающего к кнопке. В таком случае, согласно приведенной выше схеме, вам необходимо проверить цепь от замка зажигания, выводы 1 и 9, 2 и 4 на монтажном блоке, 85 и 86 контакты реле, а также саму кнопку.

Нагревание нитей отсутствует, но лампочка в кнопке после включения работает. В таком случае питание к кнопке точно приход, поэтому поломка в цепи после включателя. Необходимо проверить предохранитель F4, реле включения обогрева и соответствующие выводы в монтажном блоке, а также контакты нитей обогрева.

Стекло оттаивает лишь частично, что свидетельствует об обрыве некоторых нитей накаливания.

Проверка питания

Для диагностики обрыва цепи вам нужно знать правила использования мультиметра. В режиме измерения постоянного тока (DCV) вам нужно последовательно проверить, поступает ли напряжение к тем либо иным выводам.

Для проверки питания, поступающего к реле, его необходимо извлечь из монтажного блока. Для проверки вам потребуется мультиметр (в режиме постоянного тока, до 20 V) либо контролька. Включите обогрев заднего стекла. Если на 85 и 86 выводах реле есть ток, значит неисправность в самом реле либо в последующих элементах цепи.

Для проверки работоспособности самого реле его также нужно извлечь из блока.

Для проверки катушки, расположенной в реле, соедините щупы с контактами 85 и 86. Если мультиметр покажет бесконечное сопротивление, а в контрольке не загорится красный индикатор, свидетельствующий о КЗ, то катушка сгорела либо отпаялись контакты. Для последующей проверки присоедините к 85 и 86 выводам питание от АКБ. После щелчка, свидетельствующем о работоспособности катушки, должен появиться контакт между выводами 30 и 87.

Если вы не хотите проверять по отдельности реле и выводы 85, 86 в монтажном блоке, проверьте, есть ли напряжение на выводах 10 (Ш9) и 5 (Ш8). Наличие напряжения будет фактом того, что реле и дорожки монтажного блока вполне работоспособны.

Статья в тему: Как правильно ездить на коробке автомат — советы по вождению машины с АКПП

Если при поисках неисправности вы обнаружили окисление контактов, зачистите поверхность наждачной бумагой либо надфилем. Ремонт обогревателя на этом будет закончен.

Поиск обрыва нагревательного элемента

Существует масса способов обнаружения обрыва токопроводящих нитей. Для поисков вы можете использовать мультиметр в режиме измерения сопротивления. Вам необходимо измерить сопротивление в начале и в конце каждой нити. Значение должно быть примерно одинаковым. Если на экране загорится значение 1, это будет свидетельствовать об обрыве. Можете подключить к выводам нитей АКБ. Мультиметр необходимо перевести в режим измерения постоянного тока. Плюсовой щуп закрепите на плюсовом выводе нагревательного элемента, а минусовой прикладывайте к середине каждой нити. Значение должно быть равно половине величины заряда АКБ.

Чтобы локализировать место, производите измерение таким же способом, начиная от края нити. Расположите щупы на расстоянии, к примеру, 10 см и продвигайтесь к краю нити. Чтобы не повредить чрезмерно тонировку, можете припаять к выводам щупов иголки. Так вы сможете незаметно проткнуть пленку и не нанести вред самим нитям.
