Самостоятельная настройка гбо 4 поколения ловато

Плюсы и минусы ГБО ОМВЛ

Среди аргументов в пользу OMVL газового оборудования на авто 4 поколения отзывы автолюбителей, столкнувшихся с его эксплуатацией в российских условиях, где до ближайшего сервиса может быть не один десяток километров.

А также простые факты. Во-первых, по статистике, такие агрегаты выбирают более чем в 40 странах. Только в России это около 20 тысяч смонтированных комплектов. Во-вторых, более 50 % всего объема поставок уходит на заводы, для монтажа ГБО под ключ, на новые авто под марками: Toyota, Hynday, FAW, Volkswagen, BYD, Suzuki, Tata, Ford, ГАЗ, причем этот перечень постоянно расширяется. В-третьих, на ГБО 4 поколения ОМВЛ схема подключения одна из самых продуманных: в ней нет ни одной лишней детали или случайного элемента.

Наконец, горьковский автозавод более 5 лет использует оборудование этой марки для переоснащения своей продукции. А это солидная рекомендация. К минусам можно отнести разборчивость в степени очистки топлива (извечная болезнь всех систем), обилие электроники, недешевое обслуживание (и только в авторизованных мастерских), а также склонность распределительного узла к выходу из строя.

И тогда возникает проблема под названием: «газовый редуктор ОМВЛ 4 поколения, ремонт», а стоимость его составляет круглую сумму

Выход один: не затягивать профилактику, вовремя менять мелкие отказавшие узлы и обращать внимание на любые сбои в работе двигателя. При выполнении этих условий установка прослужит долго и практически безотказно

Установка газобаллонного агрегата в автомобиль в текущих экономических условиях полностью оправдана: пропан по стоимости в несколько раз дешевле бензина, к тому же такое топливо экологически является более чистым. Доводом в пользу перехода на сжиженный газ выступает и неуклонно растущая надежность альтернативной системы снабжения топливом.

Вам будет интересно >> Газовое оборудование Ловато неисправности и способы устранения

Электронный впрыск и подача смеси, возможность тонких настроек режимов работы двигателя открывают для владельца новые перспективы: не только снизить затраты на заправку, но и сохранить неизменными скоростные характеристики автомобиля.

Замечательным со всех точек зрения решением будет выбор ГБО 4 поколения ОМВЛ – марки, зарекомендовавшей себя самым наилучшим образом. Компания с более чем 30 летним опытом проектирования газовых установок для транспорта входит в число ведущих производителей, а качество итальянских заводов всегда оценивалось, как высокое, особенно, когда это касается автотехники.

Список необходимых инструментов и оборудования

Установка гбо 4 поколения своими руками – задача не сложная. Прежде чем самостоятельно осуществлять монтаж, необходимо обзавестись определенным набором инструментов.

Никакого специализированного инструмента для проведения работ, связанных с газовой системой не потребуется.

В наличии необходимо иметь:

стандартный набор торцевых бит и головок;
плоскогубцы;
WD-40;
электрическая дрель;
набор сверел по металлу;
метчик резьбы (под резьбу форсунок);
герметик и фиксатор резьбы;
набор отверток (включая отвертки типа torx);
динамометрический ключ (желательно);
запасные болты, гайки и гровер-шайбы (желательно).

Демонтаж. Как и почему его нужно сделать?

Конечно же, решение провести снятие газового оборудования с авто можно назвать кардинальным, но в определенных случаях совершенно необходимым, например, при выезде за рубеж. Как правило, работы эти выполняются под давлением обстоятельств, не зависящих от самого владельца. Рассмотрим наиболее распространенные случаи:

Установленная система не имеет регистрации в качестве дополнительного оборудования, при этом не может осуществляться постановка транспортного средства в МРЕО на учет, что влечет за собой частичный или полный демонтаж ГБО.
Износ оборудования зависит от различных эксплуатационных показателей, и в среднем, по мнению профи, качественная оснастка готова пробежать без капитального ремонта от восьмидесяти до ста двадцати тысяч километров. Но, когда состояние системы требует глубокого и дорогостоящего ремонта, то стоит провести плановую замену, что будет более целесообразно, а иногда и более дешево.
Собственник автомобиля ранее не использовал автомобильное газобаллонное оборудование и не теперь отказывается заниматься его официальным оформлением и обслуживанием.

Демонтаж ГБО – порядок действий

Чтобы решить, как снять газовое оборудование с авто, надо определиться, будет демонтаж проводиться полный или частичный. Если с первым вариантом все достаточно ясно – автомобиль будет возвращен к изначальному состоянию. То со вторым дело обстоит несколько иначе.

Если в планах – сохранить оснащение для дальнейшей эксплуатации, то его следует деактивировать. При этом нужно снять баллон, заглушить магистраль и вставить заглушку в разъем управления.

По сути, достаточно отключения питания от блока, и извлечь предохранитель из резиновой фишки на плюсовом проводе аккумулятора. Главное, что, в случае продажи, цена машины не снизится.

Чтобы провести демонтаж всего оборудования, потребуется поднять автомобиль на подъемник или загнать его на яму, а дальше становится понятно, как снять газовый баллон с автомобиля. Общая последовательность выполнения работы такова:

газ необходимо стравить полностью;
электрика отключается;
магистрали отсоединяются, баллон снимают, а вместе с ним редуктор, электронный датчики, блок управления, форсунки демонтируют, а отверстия впускного коллектора глушатся;
смена патрубков в системе охлаждения;
заглушается горловина.

Эти знания могут пригодиться, чтобы самостоятельно снять ГБО с машины. Впрочем, делать это собственноручно все же не стоит. Времена изменились, и с современной техникой доморощенным «кулибиным» лучше не связываться.

Что лучше: демонтировать самостоятельно или на станции?

На первый взгляд, снять газовое оборудование с автомобиля своими руками кажется совсем несложно. Хотя профессионалы все же настаивают, чтобы при полном демонтаже ГБО владельцы авто обращались в автосервис.

В среднем, весь процесс занимает два-три, максимум четыре часа. А если попасть на акцию, то, в случае установки нового ГБО, старое могут снять бесплатно. Во всех прочих случаях стоимость демонтажа соответствует трети от цены работ по установке нового оборудования.

Какие меры предосторожности необходимо предпринять?

Хорошо, когда автовладелец в курсе, как снять ГБО с автомобиля своими руками – в таком случае все работы проходят без каких-либо финансовых затрат. А что происходит дальше?

Совсем не редкая история, когда владелец авто с ГБО самостоятельно демонтировал газовую установку в собственном гараже, а через некоторое время строение взорвалось и сгорело. И, в худшем случае, вместе с ним в дым превратилось еще пара соседних строений и авто. Хорошо, если обошлось без жертв.

Вся проблема в том, что, после проведения демонтажа по всем правилам, редуктор, магистральные трубопроводы, клапаны и баллон – все укладывается в кучу и перекочует в подвал гаража, в дальний уголок, чтобы под ногами не мешалось, ведь все это опасно – с газом.

К чему это может привести? Старый баллон редко остается пустым, и закрывается он негерметично. Отправляя «скарб» на хранение в подвал, его редко проверяют на герметичность, не задумываясь о том, что даже мизерная утечка опасна.

Позже происходит следующее – газ в отношении воздуха тяжелее, а хранящийся в подвале баллон, на протяжении дней, недель, месяцев травит газ и заполняет собой пространство. Наступает день, когда достаточно одной искры или щелчка выключателя, чтобы имущество стало не только движимым, но и летающим.

Пара слов о ГБО

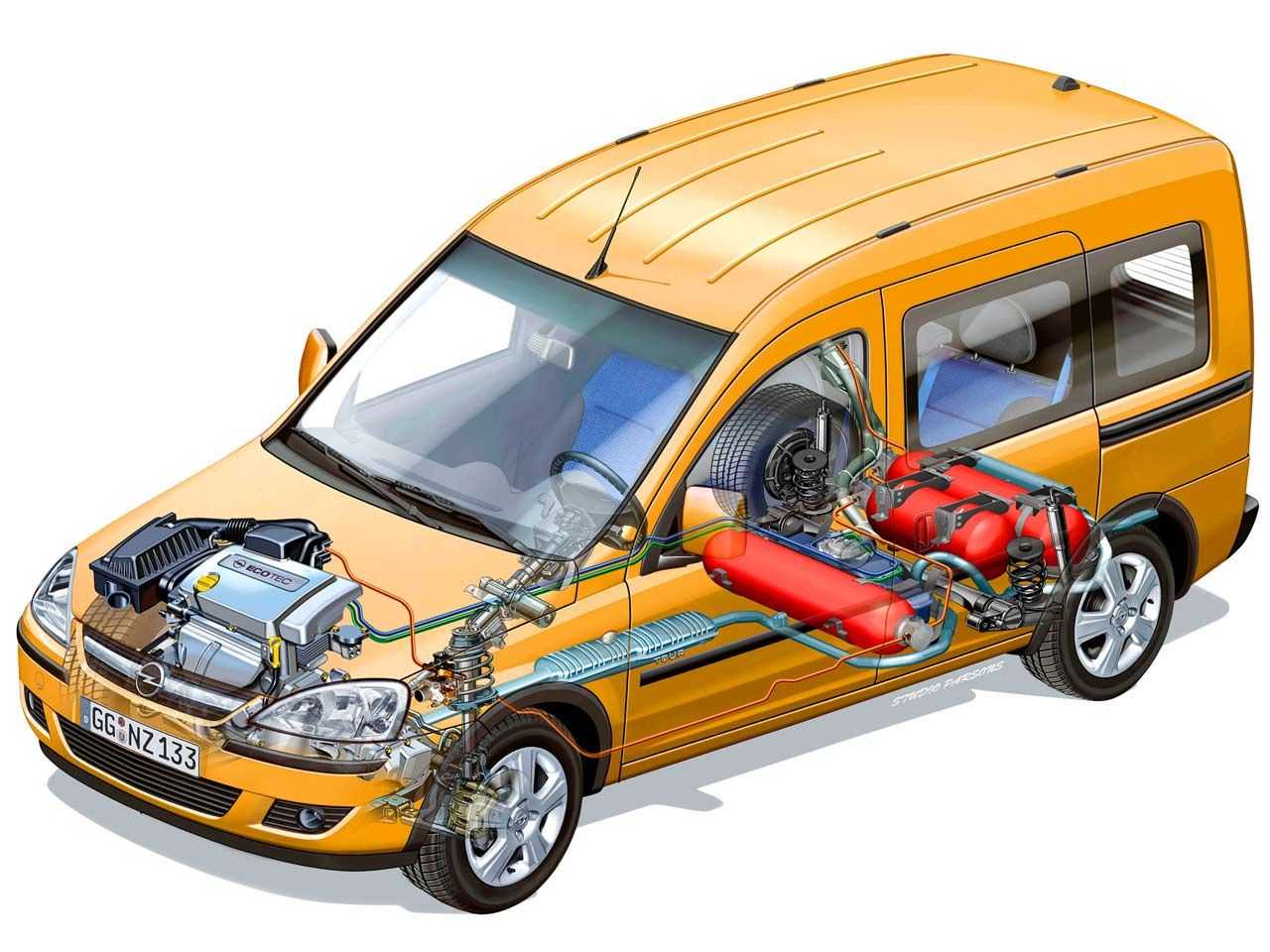

Газовое оборудование, устанавливаемое на автомобиль, представляет собой систему, которая позволяет подавать в бензиновый или дизельный двигатели сжиженный газ в качестве топлива. На сегодняшний день наиболее используемыми являются установки для двух типов газов – пропан-бутан и метан. Особых отличий между разными видами ГБО в плане питания нет, однако метановая аппаратура стоит заметно дороже. Вследствие этого многие автомобилисты отдают предпочтение установкам на пропане.

В зависимости от конфигурации и опциональной оснащённости выделяют 6 поколений ГБО. Каждый тип аппаратуры имеет свой набор составляющих, однако неизменно прослеживается усовершенствование систем от 1-ой до 6-ой относительно всех аспектов использования газового оборудования. Стоит отметить, что подавляющее большинство автомобилистов отдают предпочтение установкам 4-ого поколения, считая их наилучшими в соотношение «цена-качество». Поспорить с этим нельзя, установка и обслуживание ГБО 4 вправду наиболее оптимальные среди всей аппаратуры подобного рода.

Учитывая такую востребованность ГБО, правительство нашей страны серьёзно подошло к правовой стороне его установки и эксплуатации. Так, с 2016 года официально запрещено регистрировать газовую аппаратуру, которая установлена не в профильных центрах с соответствующей аккредитацией. Помимо этого, узаконивание ГБО стало обязательным для любого автомобилиста, а также была определена обязательность его периодической проверки. К слову, диагностика ГБО в специальных центрах ТО должна проводиться каждые 2 года для аппаратуры на пропане и 5 лет для метановых установок. В любом случае, некоторые автомобилисты проводят установку ГБО своими руками, получая после этого соответствующие бумаги в спеццентрах, так скажем, по договорённости.

Установка ГБО своими руками: пошаговая инструкция

Если же владелец автомобиля решился на этот шаг, то каждый этап необходимо выполнять вдумчиво, использовать несколько источников для сравнения инструкций и консультироваться с квалифицированными специалистами. Именно это занимает больше всего времени. При этом установка ГБО на карбюратор своими руками – это возможность повысить уровень знаний и умений.

Начать работу стоит с закупки всех запчастей оборудования. В стандартный комплект газобаллонного оборудования 4 поколения входят:

Комплект ГБО. В его состав могут входить различные элементы, в зависимости от марки автомобиля. Эту информацию лучше уточнять у специалистов. Владельцы производят закупку жгутов, «мозгов», клапана, шлангов, форсунок, датчиков, кнопки и редуктора.
Баллон. Выбирать этот элемент стоит, исходя из конструкции автомобиля. Существуют различные исполнения: в виде тора, прямые и т. д.
Мультиклапан. Желательно, чтобы он был укомплектован выносной системой для заправки.
Сенсор уровня газа.
Программатор, необходимый для настройки блока управления.
Диск, на котором есть инструкция, схемы и прошивка.
Жгут форсунок.
Медные шланги 1,5 и 8 метров, диаметр 8 и 6 соответственно.

Как показывает практика, стоимость всех запчастей находится в районе 20 тыс. руб.

Чаще всего этого оборудования достаточно. Размер затрат может быть различным. Здесь многое зависит от комплекта и стоимости самого баллона. В среднем, общие расходы составляют около 25тысяч рублей.

Очередность выполнения операций:

установка баллона;
монтаж мультиклапана;
монтаж датчика уровня;
установка электромагнитного запорного клапана;
монтаж магистралей и заправочного устройства;
проверка системы на герметичность;
монтаж редуктора;
врезание и монтаж форсунок в коллектор;
сбор магистрали низкого давления;
заправка бака и опрессовка;
установка «мозгов»;
настройка системы и проверка работоспособности.

При установке баллона необходимо учесть, что отверстие под мультиклапан должно располагаться с той стороны, где и заливное отверстие топлива. Мультиклапан устанавливается на баллон при помощи болтов. Процесс установки датчика уровня на мультиклапан может различаться в зависимости от выбранной модели.

Больше всего времени может занять монтаж магистралей и заправочного устройства. В газовом оборудовании 4 поколения имеется две магистрали. Одна используется в качестве основной магистрали, а другая – в качестве заправочной. Для соединения медных трубок используются медные болты и бочонки.

Для того чтобы определить герметичность монтируемой системы, необходимо использовать компрессор. Достаточно будет пропустить через магистрали 5-6 атмосфер, чтобы понять, пропускают ли они воздух.

Редуктор монтируется в подкапотное пространство. Как правило, лучше всего расположить его недалеко от радиатора

Это не так важно, как расположение выходного отверстия. Оно должно быть сверху, и направляться по движению автомобиля

Еще одно условие – это нахождение ниже уровня охлаждающей жидкости.

При фиксации и монтаже форсунок важно, чтобы трубки от них не отличались длиной. Лучше, если они будут короткими

После того, как вся система будет укомплектована, необходимо производить ее настройку.

Автоматическая настройка оборудования

В этом случае необходимо нажать клавишу принудительной работы двигателя на бензине, вследствие чего красная лампочка должна погаснуть.

Чтобы выполнить настройку газового оборудования, следует прогреть двигатель на бензине. После того как произойдет запуск двигателя, можно сравнить показатели бортового компьютера с данными, показанными на экране ноутбука, тем самым проверить совместимость программы с блоком управления. При достижении в двигателе рабочей температуры приступаем к автокалибровке газового оборудования. Осуществляется это путем нажатия надписи «Автонастройка» на экране ноутбука. После включения автоматической калибровки электронный блок управления проверяет основные параметры двигателя. Если они соответствуют необходимым параметрам, происходит подключение одной из газовых форсунок.

При первичном подключении блок управления подает минимальное количество топлива, и это приводит к вибрации двигателя, так как блок управления еще не успел подстроиться. Дальше блок управления обрабатывает информацию, поступившую со штатного блока, и корректирует подачу газа, соответствующую кпд бензина. Если дозировка правильная, работа двигателя придет в норму. В дальнейшем при калибровке остальных форсунок можно определить, правильно ли подключено газовое оборудование.

При подключении второй форсунки к работе двигателя, вибрация не появится. Работы одной бензиновой и двух газовых форсунок вполне достаточно для нормального функционирования двигателя.

Если же вибрация сохранилась после того, как произведена настройка второй форсунки – это является сигналом о неправильной подаче газа. Такое нарушение может быть вызвано негерметичной посадкой штуцера или неодинаковой длиной патрубков, идущих от рампы к штуцеру. Установленное на ноутбук программное обеспечение точно укажет, в каком из цилиндров происходит нарушение работы. Необходимо найти и устранить проблему, после чего повторно запустить автокалибровку.

Газовое оборудование Ловато

ГБО 4-го поколения Ловато представлено продукцией SMART ExR, C-OBD II и E-Go:

Lovato Smart ExR — унаследовавшая главные моменты систем для авто с прямым впрыском. Но теперь у установщиков есть эффективный инструмент для настройки ГБО. Изменение светового сигнала на переключателе показывает, что машина перешла на газ. То есть не нужно даже нажимать на кнопку, вмешательства человека уже не требуется. На пропан-бутане и на метане машина едет так же легко и плавно, как на штатном горючем. ЭБУ держит под контролем всю работу силовой установки и при необходимости выполняет замену алгоритма работы газового инжектора.
SMART ExR разработан для 3-4-цилиндровых моторов с последовательным бензиновым впрыском. Встроен инструмент автокалибровки на любых оборотах мотора, для упрощения настройки системы и в итоге снижению расходования горючего.
EASY FAST C-обд II для 8-ми цилиндровых авто. Считается наиболее функциональным и высокопроизводительным. Опция автокорректировки обеспечивает точный расчёт подачи газа и оптимизацию эксплуатации ДВС. Подключается к штатной диагностике автомашины через протокол OBD II.
E-go — бюджетная версия Ловато 4 поколения для систем впрыска и моторов до 4-х цилиндров. Демонстрирует инновационные технические разработки.

На заметку! Комплект ГБО Lovato 4 поколения, включая электропроводку, патрубки, штуцера и газовые магистрали отвечает всем требованиям безопасности, есть необходимая сертификация. Легко устанавливать, настраивать и несложно обслуживать. Регулировка подачи газа проста, доступна каждому.

Современные газовые форсунки Lovato представлены тремя типами:

Lovato КР (DP) – являются наиболее надёжными в своём классе, их ставят на автомобили, которые требуют особой точности и скорости работы.
Lovato LP – форсунки для систем Smart, могут быть заменены на KP.
Lovato EP (EP1) — форсунки, предназначенные для систем E-Go. Являются проверенными, не представляющими сложностей для монтажа, отвечают современным нормативам международных стандартов.

Среди автолюбителей востребованы редукторы Ловато. Так, редуктор Ловато 4 поколения приспособлен к эксплуатации с любым качеством горючего. Пропановый редуктор ГБО Ловато rgv090 считается одним из самых надёжных для карбюраторных авто.

На заметку! В случае с газобаллонным оборудованием не действует схема, что самое дорогое — лучшее. Средние по ценовой категории комплекты ГБО Ловато по своим возможностям гораздо эффективнее, чем дорогие аналоги других фирм.

Плюсы и минусы установки ГБО своими руками

Чтобы выяснить, какие плюсы и минусы имеются в самостоятельной установке, необходимо ознакомиться с многочисленными отзывами и обзорами тех людей, которые пробовали это сделать. Надо сказать, что каждому человеку это будет даваться по-разному. Это зависит от опыта работы с автомобильной техникой, знаний и умений.

Специалисты, которые занимаются этой работой на автомобильных сервисах, не рекомендуют делать этого самостоятельно. Их советы не основываются на одном желании заработать денег. Установить на авто ГБО своими руками не только сложно, но и опасно. Нельзя быть уверенным в том, что все получится идеально, если не уверен в каждом своем действии.

Положительные стороны самостоятельной работы:

экономия денежных средств;
развитие навыков и знаний;

Отрицательные стороны самостоятельной работы:

большие затраты времени;
необходимость самостоятельно регистрировать оборудование, подготавливать и представлять в ГАИ все необходимые документы;
вероятность неправильной установки или выбора элементов системы;
велика вероятность отсутствия всех инструментов, необходимых при работе;
невозможность проверки и настройки при отсутствии диагностического оборудования;

Настройка digitronic maxi 2 своими руками

Тут я вам покажу как я это делаю. Опишу правила и действия. То же самое вы можете прочесть ниже, если что то вам стало не понятно.

Всем привет ))). Начнем с того как правильно приступить к самостоятельной настройке машины на газу 4 поколения. В принципе почти все, ну многие, системы идентичны и построены по единому принципу. Отличие в основном это – Графический интерфейс. И небольшая разница в дополнительных опциях. В данной статье настройки подойдут к системам гбо; STAG4-EKO, STAG4-+, STAG-300, STAG-GOFAST, STAG- QBOX, Zenit (pro), KME DIEGO, COMPACT, LPGTECH.

Начать нужно с : 1

. Прогреваем автомобиль до полного рабочего состояния. > +602 . Полностью выключаем всю нагрузку на двигатель. (печку, вентиляторы, обдув, подогрев сидений – любой прибор потребляющий энергию). Остается машина на холостом ходу без каких либо нагрузок.

. Подключаем шнурок, запускаем программу настройки блока самостоятельно так сказать своими силами:).

. На примере программы STAG4 открываем страницу : Выставляем количество цилиндров в автомобиле Правильно выберите количество цилиндров на катушку (обороты R P M должны соответствовать оборотам вашего автомобиля, будьте внимательны. На рисунке с права есть опция, обороты примерно должны быть в пределах 550-940)

Проверяем все ли правильно соответствует нашему автомобилю.

5 . Далее идем на вкладку

Выставляем температуру включения ЛЕТОМ +35( не меньше), ЗИМОЙ +40 или +50 (не меньше) Отключение цилиндра от 250 ( я ставлю значение таким что бы при переключении с бензина на газ и обратно, двигатель не подергивался. То есть добиться плавного включения и отключения газа.) Время ошибки по давлению от 300 до 420 Тип газовых форсунок Обязательно должно соответствовать типу форсунок что стоят именно у вас. (если не можете определить, что ставить то чаще всего форсунки ставят valtec typ 30 (3om), на крайний случай смотрите на форсунки любая уважающая себя фирма ставит все опознавательные знаки, что перечислены в перечне форсунок программы). Давление редуктора Рабочее от 1 до 1.3 бар ( не более, позднее я уточню что именно должно быть у вас в поле рабочее давление) и Минимум 0.50 ( не меньше) Тип топлива LPG -пропан (поставить метку) CNG -метан

Остальное на этой странице, не столь значимо, можно не трогать. (это рассчитано для более продвинутого мастера ) Мой пример :

Ждем окончания настройки. Программа оповестит нас об этом.

(Настройка может длиться от 40 сек до 5 минут. Все зависит от правильной и корректной работы машины на БЕНЗИНЕ. Если машина работает не стабильно или не исправна система зажигания (свечи, провода, катушки) и так далее. Настройка длится более 2 минут.)

7. Далее переходим на вкладку КАРТА

Оранжевая линия примет примерно такой изгиб как показано у меня

Сейчас важно не сам изгиб как таковой, а от какой цифры в поле КОЭФФИЦИЕНТ будет расположено начало оранжевой линии. Желательно и важно что бы линия лежала в районе цифр 1 до 1.4 Как добиться этого мы поговорим более подробно

Задача мастера когда устанавливается система гбо такова, что бы правильно подобрать по мощности сами форсунки под мощность вашего автомобиля. Есть тип форсунок, что универсальны и механически их можно подвести под любую машину с разными показателями мощности в лошадях. Есть форсунки выпущенные заводом которые не подводятся механически, а готовы уже под определенную мощность с небольшим запасом

Для тех или иных форсунок важно ДАВЛЕНИЕ настраиваемое самим РЕДУКТОРОМ

Помните я писал, что желательно, что бы давление было в пределах от 1 до 1.3 атмосфер. Вкладка Параметры

После запуска АВТОКАЛИБРОВКИ рабочее и реальные давление станут одинаковы, это за вас сделает автомат при настройке. Но тут может появиться казус с самой линией .

–Линия стоит выше КОЭФФИЦЕНТА 1 до 1.4 К примеру у вас давление от 1 до 1.3 бар и оранжевая линия после калибровки стала выше . То это говорит, что дюзы в ваших форсунках заужены . Это означает, что пропускную способность форсунок нужно увеличить – рассверлив дюзы на более широкий диаметр.

Всегда старайтесь что бы линия при давлении 1-1.3 бар была в диапазоне КОЭФФИЦИЕНТА 1-1.4 Это обусловлено тем, что вы выбираете правильный коэффициент подачи газа для сохранения приемистости автомобиля, расхода газа ( не более 20% от бензина по расходу) и сохранения двигателя в рабочем состоянии не уменьшая ресурс его эксплуатации. _____________________________________________________________________________________________

Что может кабель

С помощью данного переходника возможно:

Считывать коды ошибок неисправностей ГБО (стирать их).
Корректировать (программировать) параметры ЭБУ.
Калибровка датчика уровня газа.
Настройка параметров вариатора угла опережения зажигания (ВУОЗ) и многое другое, всё зависит от модели контроллера.

Самодельный кабель для диагностики – универсальный, для многих блоков придётся лишь поменять расположение клемм в колодке шнурка.

Таблица распиновки и совместимости диагностического кабеля:

Производитель	Модель контроллера
AG CENTRUM	JZ-2005 ZENIT
ZENIT PRO
JZ-2009 ZENIT
COMPACT
SIROCCO
AUTOGAS ITALIA	EASY JET
DREAM JET
POWER JET
AUTRONIC	MISTRAL I
MISTRAL II
CARGAS	BARDOLINI
ECU-07 ICS-03
ECU-07
MIMGAS	S2000U
MIMGAS_V1.20

Производитель	Модель контроллера
AGIS	AGISM 210
AGISM P13
AS	STAG 200
STAG 300
STAG 400
STAG PLUS
STAG PREMIUM
STAG 4
STAG ISA 2
STAG 400 DPI
STAG Q-BOX
DIGITRONIC	DIGITRONIC 3D POWER
DIGITRONIC (ВСЕ)
KME	AKME
BINGO
BINGO M
BINGO S
DIEGO
DIEGO G3
NEVO
LOVATO	FAST
SMART
EASY LPGTECH
EASY TECH 100
EASY TECH 200
EASY TECH 300
ATIKER	FAST
MULTIFAST
SAFEFAST
ESGI	ESGI
MILANO	MILANO
TAMONA	TGSTREAM NEW

Производитель	Модель контроллера
A-MAX	KING
AEB	KING
BIGAS	SGISN
SGISN OBD
AEB GREEN
ELPIGAZ	LEONARDO
MILENIUM
NICOLAUS
STELLA/ELIZA
VIOLA PLUS
LANDI-RENZO	IGS
LES PLUS
LSI NSI
LSI
IGSYSTEM
LCS/2
LCSA1/05
LCSE
LCS04
OMEGAS
OMEGAS PLUS
OMEGAS PLUS MAX
MINT-XI ULTRAGAS
NMINT-XI-N P EOBD
OMVL	DREAM XXI-N P
DREAM XXI-N P EOBD
ROMANO	RISN
RISN EOBD
ENERGY REFORM	ENERGY REFORM
TARTARINI	TEC 99 EVO
ULTRA-GAS	ULTRA-GAS
RSI+
VOGEL	VGI

Производитель	Модель контроллера
EUROPEGAS	OSCAR-N

Инструкция по изготовлению

Почти на всех блоках управления популярного газобаллонного оборудования схожая схема подключения диагностического кабеля. Различаются они лишь по расположению проводов.

Как правило, распиновка разъёма ЭБУ выглядит так:

чёрный – минус «-» GND; зелёный – приём сигнала RXD; белый – передача сигнала TXD; красный – плюс «+5 V»;

Чтобы удостовериться необходимо при помощи мультиметра или контрольной лампы найти минусовую/плюсовую клеммы и запомнить их расположение.

Затем припаиваем три жилы провода к нашей плате. Удобнее если цвета кабеля совпадают с разъёмом газового контроллера. Перематываем место пайки изолентой. Одеваем термоусадку и прогреваем ее строительным феном или зажигалкой.

Вместо изоленты лучше использовать специальный диэлектрический клей для микросхем.

К противоположному концу шнура зажимаем и пропаиваем три клеммы («папы»), которые шли в комплекте с колодкой. Заранее одеваем термоусадку. Далее необходимо собрать разъем согласно схеме распиновки, при условии, если есть уверенность в расположении сигнальных проводов на фишке ЭБУ. Аналогичным образом заизолировать пайку.

В том случае если неизвестны сигналы TX и RX, разъем можно пока не собирать.

Как подключить все элементы газовой системы?

В каждом комплекте ГБО 4 поколения должна присутствовать схема подключения для инжекторного автомобиля, согласно ей устанавливается система. Для разных производителей она может незначительно отличаться (например, электросхема), но общий принцип установки для всех видов газобаллонного оборудования одинаков.

Процесс установки начинается с подкапотного пространства. Для начала желательно обезопасить лакокрасочное покрытие автомобиля, накрыв облицовку и крылья тряпичным материалом. Снять клеммы АКБ.

Правильная установка газовых форсунок

Для того чтобы поставить форсунки ГБО, нужно обязательно демонтировать впускной коллектор. Можно конечно и не снимать, но тогда есть вероятность столкнуться с рядом затруднений:

неудобно сверлить коллектор;
нарушение правильного/синхронного позиционирования штуцеров-распылителей (врезок) форсунок;
попадание металлической стружки в цилиндры двигателя.

Если пластиковый коллектор — не так критично, то дюраль/алюминий, тем более чугун недопустимо сверлить на двигателе. Это может привести к повреждению ЦПГ (цилиндропоршневой группы) или клапанов и их сёдел. От правильного расположения штуцеров зависит равномерность подачи газа.

Итак, после демонтажа коллектора, максимально близко к впускным клапанам и отверстиям бензиновых форсунок, под тем же углом (примерно 45˚), по направлению к центру проходного отверстия впуска (по ходу потока воздуха), сверлим отверстия диаметром 4,8мм. Также для подключения вакуума в ресивере коллектора делаем отверстие под врезку, ближе к дроссельной заслонке.

Затем, метчиком М6 нарезаем резьбу и вкручиваем каждый штуцер с помощью шестигранника или соответствующего ключа. Не следует прилагать чрезмерное усилие, врезки латунные их легко обломить.

Некоторые распылители имеют коническую резьбу, поэтому дополнительная герметизация не имеет смысла. Но в отдельных случаях (например, допущено послабление отверстия) или для большей уверенности, можно воспользоваться специальным герметизирующим клеем/фиксатором резьбы.

Ставим коллектор в обратной последовательности, не забыв установить новую прокладку. Далее, прикручиваем рампу с форсунками жёстко к двигателю, при помощи планки и демпферов. Одеваем газовые шланги/рукава от инжекторов к штуцерам, закрепив их хомутами. Тут следует учесть четыре правила:

длинна шланга, не должна быть более 15-20см (чем короче, тем лучше);
шланги необходимо нарезать, одной/равной длинны;
не превышать углы наклона форсунок, рекомендуемые производителем;
желательно ставить детали в доступном месте, скрытая установка затруднит их обслуживание.

Способ монтажа без снятия впускного коллектора

Существует вариант без снятия впускного тракта – установка переходников/адаптеров под бензиновые инжекторы.

Плюс их в том, что не нужно ничего сверлить, удобство и скорость монтажа, а также штатные бензиновые форсунки меньше нагреваются от двигателя. Минус – далеко не ко всем маркам ДВС они подходят. Негативного влияния на качество впрыска штатных инжекторов (по многочисленным отзывам автовладельцев и установщиков) адаптеры не оказывают. Ставить или нет подачу газа через переходники – дело личное.

Как подключить редуктор ГБО к системе охлаждения?

Чтобы правильно выполнить подключение редуктора ГБО к системе охлаждения двигателя, нужно следовать рекомендациям из схемы по установке оборудования.

крепить испаритель нужно жёстко к кузову/раме авто с помощью планки идущей в комплекте, ниже расширительного бачка (иногда для этого требуется изготовление специального кронштейна);
при выборе места установки, важно учесть доступность для регулировок и обслуживания редуктора-испарителя (замена фильтра или ремкомплекта), также исключив попадание грязи на корпус;
подогрев необходимо подсоединить параллельно отопителю (печке) салона;

Для установки редуктора, потребуется слить охлаждающую жидкость (тосол/антифриз) из системы. Либо воспользоваться специальными зажимами, чтобы избежать слива и утечек.

В разрез патрубка радиатора печки (шланг подачи), ставим переходной тройник/штуцер, соединив его шлангом с входом в испаритель. Ставить тройник нужно до запорного клапана, если такой присутствует. Крепим конструкцию хомутами. Аналогичным способом связываем выход радиатора и редуктора. На этом этапе можно залить/долить охладитель.

Желательно использовать минимальное количество шланга, во избежание потери тепла, при этом закрепить его на расстоянии от подвижных элементов, исключив перетирание и перегибы. Лучше всего использовать автомобильные пластиковые клипсы держатели трубок соответствующего размера.

Процесс регулировки

Непосредственно газовый регулятор ловато представлен в виде винта, сжимающего пружину. Для того чтобы его установить, следует учесть:

при закручивании подача газа будет сбавляться редуктором;
при выкручивании – наростать.

Иногда винты встречаются с левой резьбой, чаще всего она правая. Этот момент зависит от дизайнерской фантазии производителя. Чтобы слегка упростить эту задачу необходимо учесть: при любом вращении ему свойственны вышеперечисленные характеристики изменения давления газа.

Регулировка холостого хода на автотранспорте объясняется степенью тряски мотора. Его спокойная работа свидетельствует о том, что ремонт редуктора выполнен грамотно и качественно.

Итак, запускаем мотор и удерживаем открытой дроссельную заслонку. Затем плавно отпускаем её и сбавляем обороты до тех пор, пока силовой агрегат заглохнет. В тоже время не забывайте условие: газовый редуктор двигателя автомобиля должен продолжать работать. Для «чайников» пояснение: двигателю не заглохнет полностью, если начать кручение регулятора дроссельной заслонкой в произвольном направлении. Если просматривается худшая работа мотора, придётся изменить курс вращения редуктора и восстановить его стабильную деятельность.

Продукция

Компания поставляет такие элементы, как:

Баллоны ГБО цилиндрические и тороидальные различной емкости;
Форсуночные (Инжекторные) рейки;
Дополнительные узлы и детали (мультиклапаны, фильтры, дозаторы, смесители, хомуты, трубки, резиновые шланги и другие расходные материалы);
Редукторы;
Различная электроника (впрысковое и традиционное ГБО, вариаторы, эмуляторы, датчики и индикаторы);
Комплекты (для четырех, шести и восьми цилиндров, а так же FSI с непосредственным впрыском).

Помимо этого предоставляются тюнинговые системы, адаптеры, интерфейсы для программирования и многое другое.
