Классы усилителей и установка

Усилители делят на два класса. К первому – АВ – относятся аналоговые агрегаты с высоким качеством и мощностью. Ко второму – D – цифровые усилители, с большой мощностью, но качеством ниже первого класса, так как они рассчитаны на работу с сабвуфером.

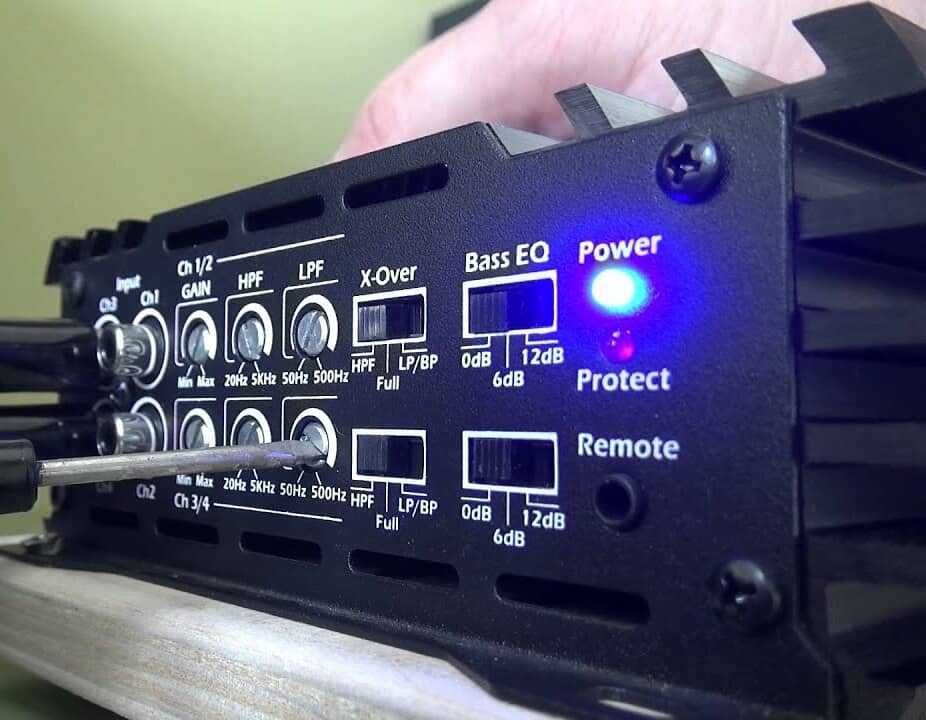

Как настроить усилитель в автомобиле

Автомобильные усилители обычно устанавливаются на полке или на спинке заднего сиденья. Провода нужно подключать по следующим правилам:

если аккумулятор находится слева, плюсовой провод идет от него по левому порогу, далее под капотом плюсовой провод накрывается колбой с предохранителем в 40-60 ампер примерно в 30 см от аккумулятора;
минус закрепляется на любом болте;
чем короче минусовый провод, тем лучше результат;
RCA-провода (линейные) прокладываются от магнитолы по середине или по правой стороне, плюс и RCA нельзя прокладывать вместе;
управляющий синий провод подключается от магнитолы;
акустический кабель прокладывается от усилка к акустической системе или сабвуферу.

Иногда после установки усилителя возникают режущие, неприятные для слуха посторонние звуки. Это происходит из-за того, что выходы на магнитоле просто выгорели. Причиной может быть и неправильная расстановка проводов, так как углы пересечения кабелей должны быть прямыми, хотя многие этого не знают. В местах, где кабели пересекаются с бензонасосом, нужно оборачивать их в фольгу. Если после этих действий шум не прекращается, можно приобрести специальные шумоподавители, имеющие недорогую цену: 400-500 рублей.

Полезные советы по работе усилителя и акустики

Усилителям, точно так же как и акустической системе, требуется время для «разогрева»: усилкам – 5-6 часов, динамикам – 3-4 суток. В начале первого использования все регуляторы должны стоять на отметке «0», а уже потом можно плавно настраивать их. Нельзя делать громкость максимальной, так как это приведет к возникновению нелинейных искажений. При подключении колонок включайте HPF-фильтр, сабвуфера – LPF-фильтр. В обоих случаях функцию настраивайте на 60 Гц.

Чтобы не было искажений, не нужно включать функцию BasBost.Чтобы сабвуфер звучал впереди, поменяйте минус с плюсом, либо используйте плавную регулировку фазового сдвига. Если вам необходимо звучание высокого качества, лучше берите два «двухканальника», чем один «четырехканальник». Рекомендуется не экономить на усилителе, так как плохое звучание, даже за небольшую сумму, не сможет вас удовлетворить.

Настройка или как изготовить корпус

Как правильно настроить активный сабвуфер в машине

Чтобы сабвуферный динамик нормально функционировал, необходимо сделать для него качественный корпус.Именно от качества сабвуферного ящика зависит его дальнейшее звучание:

Если литраж ящика будет неверным, то динамик не будет играть. От него будут издаваться звуки, напоминающие хрипение.
Имея хлипкий сабвуферный ящик, нельзя будет достигнуть четкого баса. Напротив, он всегда будет плохо слышимым.
Необходимо, чтобы корпус обладал правильной формой, иначе внутри него могут образовываться «стоячие волны», влияющие на качество звучания.

Одними из лучших корпусов являются те, которые делаются на заказ. Производителю нужно предоставить размеры динамика или его самого. За счет этого будут учтены все тонкости и нюансы устройства, поэтому звучание не будет примитивным.

Как самостоятельно настроить сабвуфер

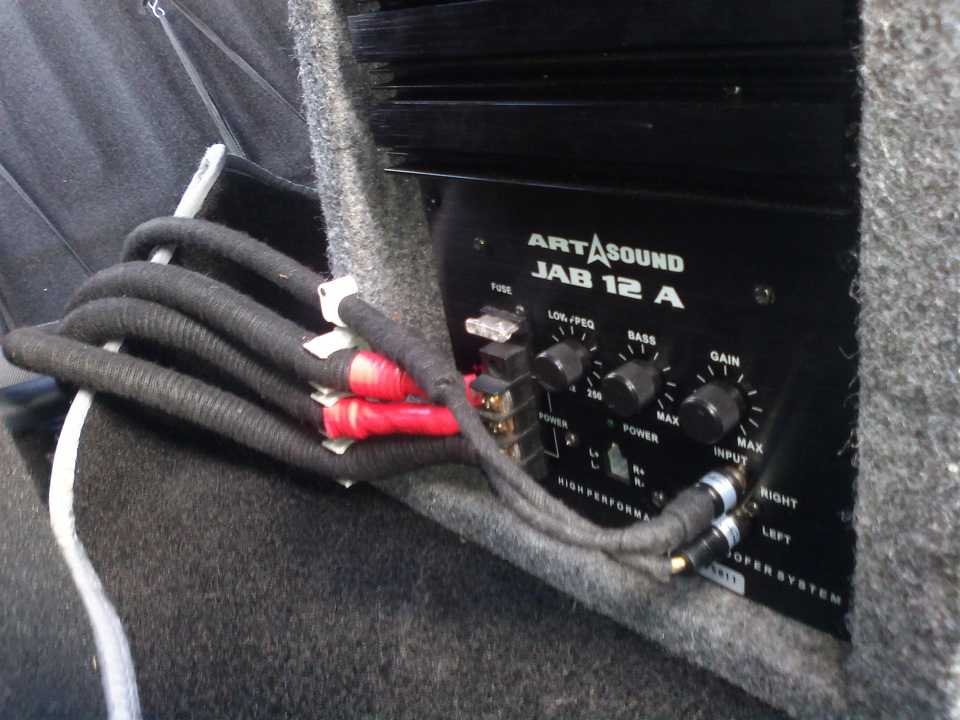

Сабвуфер активный как настроить

акустическая система Поэтому сейчас мы обсудим, как можно настроить сабвуфер своими силами:

Следует приобрести специальный диск. Он позволит выявить недочеты всей акустической системы, включая и самого сабвуфера. На этот диск записана специальная мелодия, которая позволяет услышать даже минимальные недочеты.

Специальный диск для настройки

Настраивать активный саб необходимо до тех пор, пока звучание этого диска не будет идеальным именно для пользователя.
Собственно, что такое настройка? Это последовательное переключение трех кнопок: Bass, Tribble, Sub.

Установку сабвуфера и его настройку в машине, как видим, можно проделать легко своими руками. При этом нужно учитывать, что такой процесс невозможен без первичной подготовки. Так, изначально следует просмотреть фото с подобной тематикой. Возможно, на просторах интернета встретится какая-то инструкция, которая также не будет лишней. Видео на эту тему тоже будет кстати. Цена установки и настройки в автосервисе может быть разной: монтаж активного саба начинается от 3500 рублей.

Установка и подключение автомобильного усилителя

Сегодня мы опишем только базовые моменты в подключении усилителя. Если у вас есть понятие о том, как работает электроника, вы сможете и по данным советам прекрасно установить усилитель. В ином варианте лучше обратиться к специалистам, которые за умеренную плату произведут установку без проблем. Непосредственно установка усилителя на его рабочее место проблем не вызывает — здесь нужно лишь правильно определиться с местом.

Гораздо больше сложностей в подключении этого элемента звуковой системы вашего автомобиля. Самая популярная и простая схема подключения усилителя выглядит так: «Аккумулятор — предохранитель — конденсатор — усилитель». Далее идет разводка на динамики, колонки и сабвуфер, а также подключение магнитолы непосредственно к усилителю. Рекомендации в процессе подключения существуют следующие:

все провода нужно прокладывать в штатных коробках и отверстиях, либо специально создавать безопасные отверстия для проводки;
изоляция и безопасная оплетка провода является необходимостью для нормальной эксплуатации системы;
установка предохранителя между усилителем и аккумулятором — обязательная тонкость в процессе подключения системы;
при подключении можно обеспечить любые варианты автоматического включения и выключения звуковой аппаратуры с помощью замка зажигания;
многие усилители для авто идут со встроенными предохранителями и конденсаторами, но это необходимо уточнить;
провод для усилителя лучше протягивать в специальной гофре или дополнительной оплетке, чтобы избежать его нагревания и влияния на другие провода.

Вот такие тонкости существуют при подключении усилителя. Схем разводки проводов существует очень много, вы можете использовать любую из них. Вопрос подключения от усилителя до динамиков достаточно прост — здесь нужно лишь правильно подобрать тип провода и проделать несложную разводку. Желательно, чтобы после завершения всех работ, проводы не были видны в салоне.

Также после установки следует провести тестирование системы, прощупать провода и удостовериться в том, что они не греются. Если же вы обнаружите сильное нагревание электрического соединения, лучше заменить провод на более мощный. Это поможет избежать значительных проблем в будущем. Помните, что неправильный выбор провода и неквалифицированное подключение дополнительной аппаратуры может стать причиной возгорания и прочих неприятностей с машиной.

Если вы все же решили устанавливать в машину усилитель сами, смотрите следующее видео с полезными советами:

Подключение усилителя к аккумулятору через реле

Также следует обратить внимание на то, что усилитель должен подключаться непосредственно к аккумулятору. Варианты через прикуриватель или замок зажигания чреваты сбоями в работе или вообще выходом из строя усилителя

В этом случае возникает ещё один нюанс.

Многие усилители находятся в работе постоянно, и, для того чтобы не посадить аккумулятор, в блоке подключения питания усилителя есть клемма подключения кнопки питания. Провод от этой клеммы подключается к специальному кабелю на магнитоле. Как правило, это провод синего цвета с маркировкой «Remote».

В этом случае питание усилителя включается одновременно с магнитолой. Эту же клемму можно использовать для запуска усилителя через отдельную кнопку или же через реле. На самом же аккумуляторе подключенный силовой кабель должен иметь предохранитель на 40-60 ампер.

Колба с предохранителем крепится на расстоянии не более, чем 30 сантиметров от клеммы аккумулятора. Этот критерий обезопасит ваш усилитель от возможных скачков напряжения и продлит тем самым срок службы устройства.

Нельзя подключать усилитель к прикуривателю

В оригинале схема подключения питания усилителя выглядит следующим образом: плюсовой кабель проходит через предохранитель и конденсатор к плюсовой клемме усиливающего устройства, масса конденсатора и усилителя замыкается на кузов автомобиля. Очень часто можно встретить вариант без использования конденсатора, но он применим только при подключении маломощных усилителей. В противном случае усилитель большой мощности без конденсатора начнет «задыхаться» и постоянно отключаться, подсаживая тем самым аккумулятор.

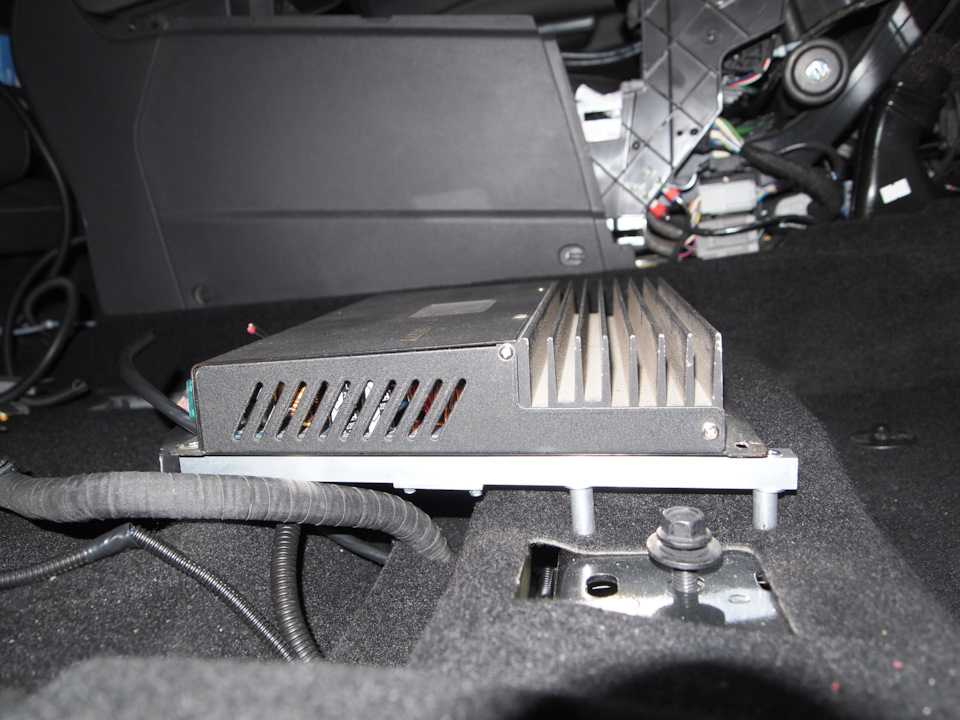

Установить усилитель под сиденье

Если правильно рассчитать установку под передним сиденьем, чтобы усилитель не мешал его передвижению и имел доступ к своим регулировкам, то это будет хорошим решением. Установка получается скрытой, не занимается полезное место и предполагает малое расстояние до источника питания (если АКБ под капотом), что важнее близости к источнику звука. Но имеется трудность в самостоятельной установке (демонтаж сиденья, подвод акустических проводов и т.п.), необходимо продумать защиту от ног задних пассажиров, не каждый усилитель подойдет подойдет по размеру и формфактору. Обычно используется для усилителей на акустику, редко для фронтального саба.

Размещение усилителя под заднее сидение может стать идеальным вариантом для скрытой установки, если обеспечить охлаждение и защиту от сидящих сверху пассажиров. Но такое решение применяется не часто, так как не каждый автомобиль обладает нужной геометрией салона в этом месте.

Как подключить к штатной магнитоле

Для подключения усилителя к автомагнитоле необходимо снять головное устройство, получив доступ к выходам на задней части корпуса. Сигнальные кабели прокладываются по кратчайшему маршруту, для монтажа потребуется поднять ковровое покрытие и демонтировать часть пластиковых обшивок. Межблочные кабели прокладываются на удалении от штатной электропроводки автомобиля.

Если магнитола оснащена штатным микрофоном или дополнительными выходами USB с удлинителями, следует проверить плотность соединения разъемов и установить головное устройство в штатное гнездо. Затем необходимо установить снятые пластиковые рамки и воздушные дефлекторы.

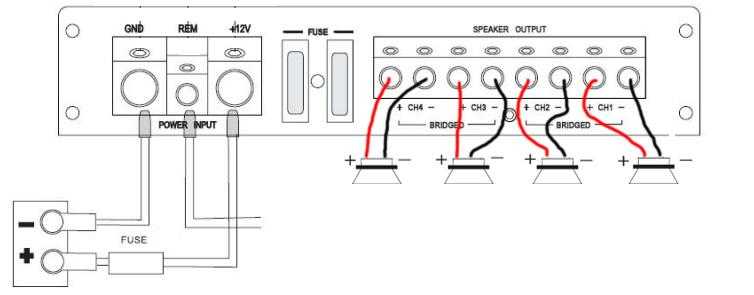

Подключение двухканального и четырехканального

Подключение усилителя к штатной магнитоле мало зависит от количества каналов. Кабель питания выводится в отсек двигателя через отверстия, имеющиеся в моторном щите. На части автомобилей батарея размещается в нише под задним сидением или в багажном отделении. Шнур прокладывается параллельно штатной проводке под ковром пола, не рекомендуется перегибать изоляцию через острые кромки панелей кузова. Отрицательный кабель выводится к болту «массы» или выводится к аккумулятору автомобиля.

Затем к усилителю подключаются межблочные кабели и шнур синхронного включения, особенности подсоединения оборудования приводятся в заводской инструкции по эксплуатации. Динамики подсоединяются к выводам каналов, отрицательные шнуры запрещается объединять в общую цепь или выводить на кузов машины. При коммутации громкоговорителей следует учитывать расположение репродукторов и назначение каналов. При ошибочном соединении нарушается звуковая картина.

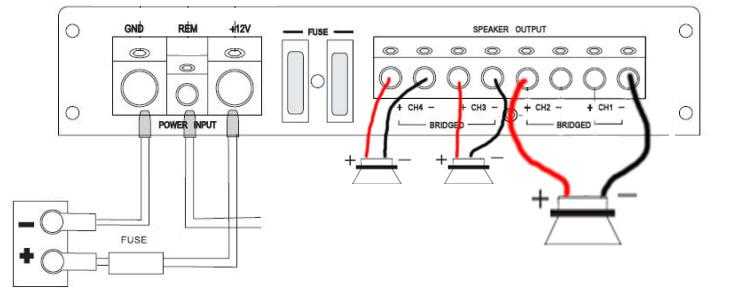

Схема подключения сабвуфера включает в себя выведение сигнальных кабелей к тыловым каналам по мостовой схеме. Положительный сигнал берется с одного тылового выхода, а минусовой — с противоположного. Оставшиеся фронтальные выходы применяются для питания стандартных динамиков, соединенных побортно в общие цепи. Тип соединения зависит от сопротивления катушек, суммарное значение должно соответствовать техническим характеристикам усилителя.

Подключение одноканального

Устройства 1-канального типа используются для питания автомобильного сабвуфера пассивного типа. Из-за сокращения числа каналов мощность устройства возрастает, что позволяет работать с нагрузкой до 4 Ом. В конструкции оборудования применен специальный электронный фильтр, ограничивающий частоту звукового диапазона, подлежащего усилению. Bass-усилитель для сабвуфера относится к типу изделий D.

Оборудование подсоединяется к низкочастотному динамику при помощи 2 кабелей, соединяющих положительный и отрицательный выходы с катушкой громкоговорителя. Подключение усилителя к магнитоле выполняется по изложенной выше методике. Допускается использовать 2 идентичных сабвуфера, которые соединяются в единую цепь по параллельной или последовательной схеме. Отрицательные выходы коммутируются к усилительному блоку. Запрещается соединять кабели с деталями кузова автомобиля.

Подключение без тюльпанов

Если нет линейных выходов на головном устройстве (характерно для китайских автомагнитол), кабели от громкоговорителей подсоединяются к стандартным акустическим выходам через дополнительное сопротивление. Для коммутации потребуется приобрести 2 резистора номиналом 0,1 и 1,0 кОм. Элементы впаиваются в цепи, обеспечивая снижение амплитуды сигнала до допустимого значения.

Допускается подключение усилителя через готовый переходник, который коммутируется кабелями к выходам на головном устройстве. С другой стороны на блоке расположены шнуры с разъемами типа «тюльпан», которые подключаются к усилительному устройству. Рекомендуется проверить работу сопрягаемых устройств на различных режимах звучания, поскольку конвертер снижает качество передаваемого сигнала.

Внешний усилитель в автомобиле: для чего нужен, как устроен и работает

Итак, основным элементом, влияющим на звук, является на само устройство, а встроенный в магнитолу усилитель, который обычно слабый, искажает звучание даже на средней громкости, не способен «раскачать» более мощную акустику и т.д. Устанавливая другой усилитель (внешний), повышается не только качество звука, но и мощность самого звукового сигнала. Основное назначение устройства заключается в усилении поступающего на него от магнитолы сигнала без искажений. Сигнал малой амплитуды, поступающий от магнитолы на вход усилителя, на выходе увеличивается до определенного значения, необходимого для нормальной работы динамиков.

Еще усилитель можно подключить к сабвуферу, это позволит оптимально настроить аудиосистему автомобиля, так как входной и входной сигналы отличаются только мощностью.

Также подключение через кроссовер позволяет воспринимать звук лучше на всех диапазонах частоты. Как показывает практика, напряжение в 14.2 В, обеспечивающие максимальную мощность усилителя, не всегда соответствует напряжению бортовой сети автомобиля.

По этой причине возникает необходимость установки электролитических конденсаторов большой емкости, которые накапливая необходимый заряд при пиковой нагрузке, не допускают «проседания».

Конструкция любого усилителя, причем независимо от количества каналов (1-6) и от способа усиления (аналоговый и цифровой сигналы), состоит из трех основных узлов:

Входная схема — «чувствительность» входного узла должна соответствовать уровню подаваемого с магнитолы сигнала (любой источник звука имеет свой уровень выходного напряжения). Несоответствие уровней может привести к искажению сигнала на выходе;
БП (блок питания) – преобразовывает (увеличивает) напряжение поступающие от аккумулятора автомобиля (АКБ). Использование в БП трансформатора позволяет контролировать и повышать напряжение питания;
Выходной каскад (ВК) – усиливает сигнал, подающийся на динамические головки. Одним из основных элементов ВК является транзистор большой мощности, который, работая в режиме ключа, обеспечивает подачу большого напряжения с БП на выход усилительного устройства посредством преобразования напряжения с блока питания.

Подключение усилителя — процедура не самая простая, но и не сложная. Для начала нужно определиться с выбором усилителя, потом с местом его установки, затем подключить его к магнитоле, сабвуферу и колонкам. При этом нужно четко следовать инструкциям.

Количество предлагаемых сегодня на рынке усилителей достаточно велико. Все они классифицируются по способу усиления, их два: цифровой D и аналоговый (AB), также есть отличия по количеству каналов.

Краткая характеристика устройств разной классификации по количеству каналов:

1-но канальный усилитель применяется в основном для сабвуферов. Тип усиления с номинальной нагрузкой 2Ом (специальный регулятор звука позволяет настроить под себя аудиосистему);
2-х канальный усилитель позволяет реализовать подключение двух динамических головок с большой мощностью;
3-х канальный (довольно редко встречающийся);
4-х канальный позволяет использование в двухканальном режиме, подключение к сабвуферу либо подключение четырех динамиков (возможность подключения сабвуфера и двух динамиков);
5-ти канальный УМ – подключение четырех динамиков и одного сабвуфера;
6-ти канальный УМ используется редко, поскольку быстро разряжает АКБ автомобиля (подключение четырех динамиков и одного сабвуфера).

Схема подключения усилителя

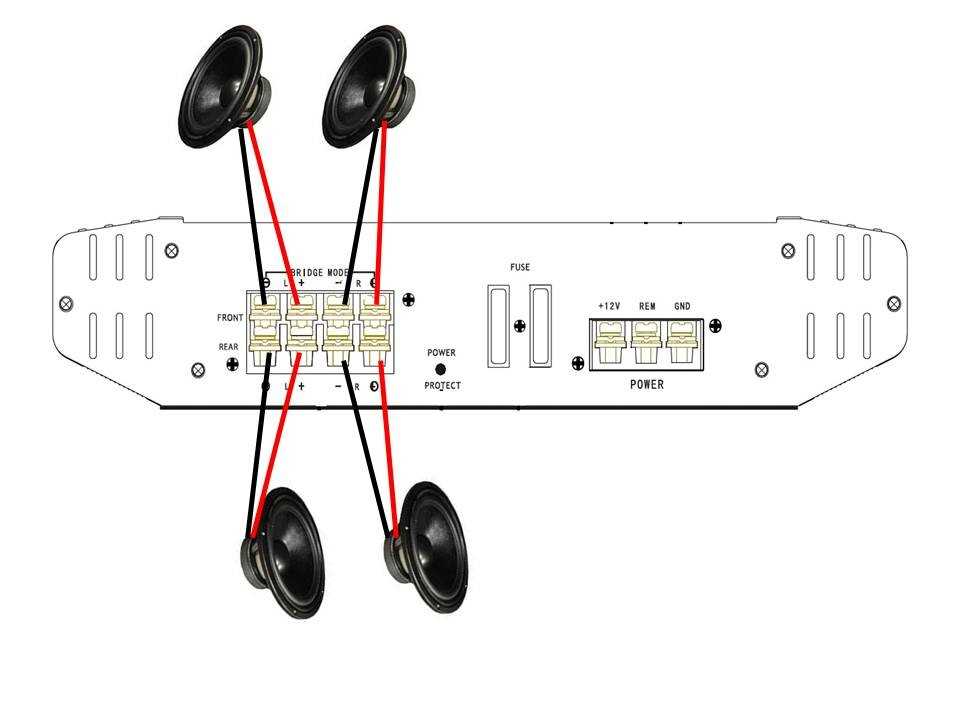

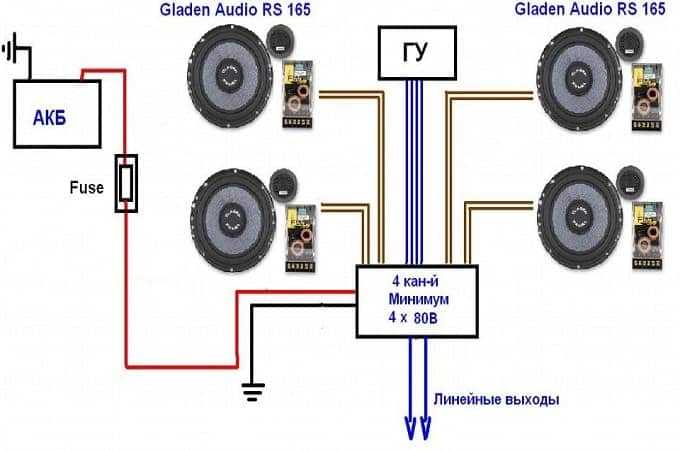

Подключение двухканального и четырёхканального усилителя

Данный раздел мы объединили, т. к. эти усилители имеют очень похожую схему подключения, даже можно сказать проще, четырёх канальный усилитель — это два двухканальных. Подключение двухканального усилителя мы рассматривать не будем, но если вы разберётесь как подключить четырёхканальный, то с подключением двухканального у вас не возникнет проблем. Большинство автолюбителей для своих инсталляций выбирают именно этот вариант, т. к. к данному усилителю можно подключить 4 колонки, или 2 колонки и сабвуфер. Давайте рассмотрим, подключение четырёх канального усилителя используя первый и второй варианты.

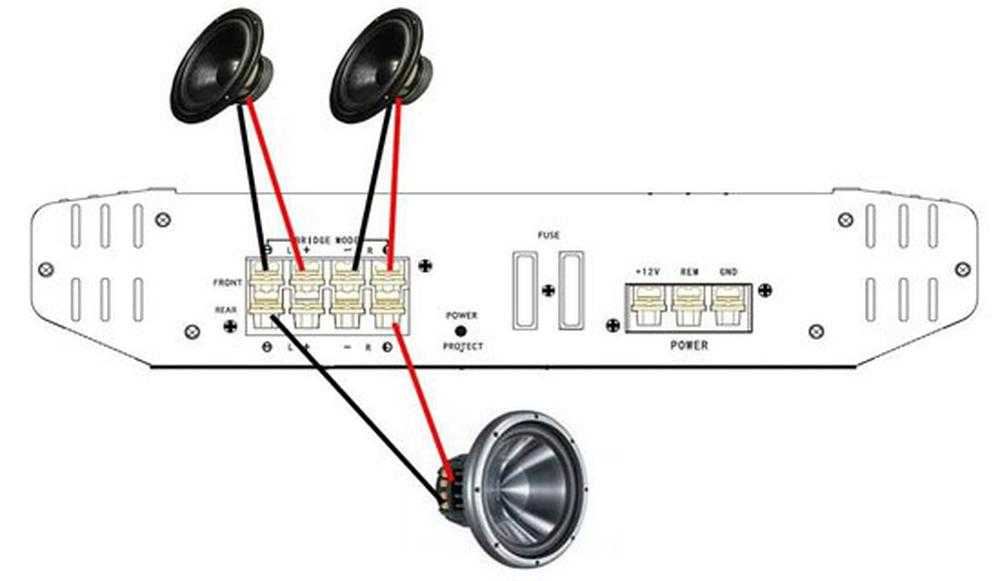

Теперь разберём второй вариант, когда к четырёхканальному усилителю подключаются колонки и сабвуфер. В данном случае усилитель работает в режиме моно, он берёт напряжение сразу с двух каналов, поэтому старайтесь подбирать сабвуфер имеющий сопротивление 4 ома, это сбережёт усилитель от перегрева и ухода в защиту. Подключить сабвуфер не составит проблем, как правило производитель указывает на усилителе откуда брать плюс для подключения сабвуфера, а откуда минус. Взгляните на схему как осуществляется мостовое подключение 4 канального усилителя.

Подключение моноблока (Одноканального усилителя)

Одноканальные усилители используются лишь для одной цели – подключению к сабвуферу. Примечательной характеристикой усилителей такого плана является повышенная мощность. Моноблоки также способны работать с сопротивлением ниже 4 Ом, что называется низкоомной нагрузкой. Моноблоки относят к усилителям класса D,при этом в них есть специальный фильтр для обрезки частот.

Установка одноканального усилителя не потребует много сил, так как схемы его подключения весьма простые. Всего имеется два выхода – «плюс» и «минус», и если у динамика только одна катушка, то достаточно лишь подключить его к ней. Если речь идет о подключении двух динамиков, то они могут подключаться либо параллельным, либо последовательным способом. Конечно, необязательно ограничиваться только двумя динамиками, но перед тем как подключить усилитель и сабвуфер к магнитоле, справится ли последний с большим уровнем сопротивления.

Как установить и подключить сабвуфер

Самостоятельная установка и подключение сабвуфера в машине потребует некоторых инструментов и расходных материалов. Кроме усилителя и сабвуфера нам потребуется:

проводка (питание, “тюльпаны” и плюсовой провод к усилителю и автомагнитоле);
предохранитель;
конденсатор;
плоскогубцы и кусачки;
изолента;
стяжка;
набор гаечных ключей и разводной ключ.

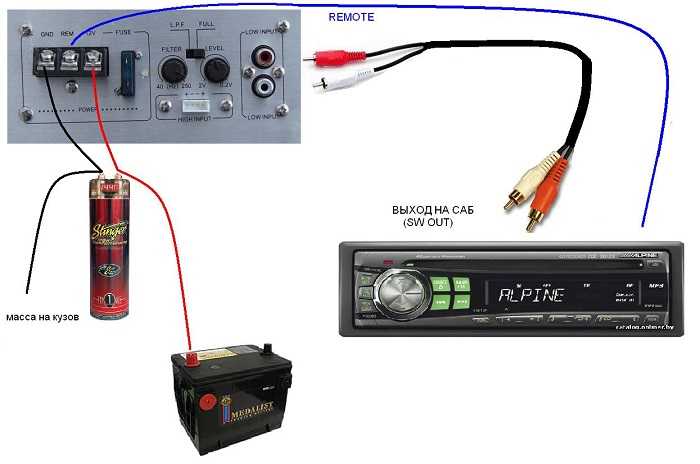

Схема подключения пассивного сабвуфера

Сабвуфер вместе с сателлитами присоединяется к усилителю, а он в свою очередь к автомагнитоле. Усилитель получает сигнал от магнитолы и распределяет его между низкочастотным динамиком (сабвуфером) и высокочастотными (сателлитами). Зачастую сабвуфер с усилителем устанавливают в багажник, так как только там есть место для него. Поэтому нам нужно протянуть провода через весь салон от аккумулятора к багажнику.

Перед началом подключения убедитесь, что соблюдаются все правила безопасности. Во избежание короткого замыкания аккумулятор автомобиля обязательно должен быть отключен.

Провода питания, особенно “плюс”, должны быть защищены чем-нибудь, к примеру гофрой. По крайней мере должна быть защищена та часть, которая будет находиться в моторном отсеке. Также на плюсовом проводе нужно установить предохранитель как можно ближе к аккумулятору. Можно купить уже готовый провод с установленным предохранителем. Его номинал можно определить, узнав максимальную силу тока, которая потребляется усилителем, и на всякий случай добавить 5 ампер.

Пошаговая инструкция по подключению сабвуфера и усилителя

Этот алгоритм подойдет и для классического ящика, и для стелс сабвуфера. Весь процесс занимает примерно 1-3 часа, и самое сложное в нем – это провести силовой кабель к усилителю. С этого и начнем.

Находим технологическое отверстие. Оно зачастую закрывается резиновой заглушкой, а в отечественных автомобилях может и вовсе не закрываться. Если отверстия нет – нужно сверлить, и после протяжки кабеля залить его герметиком. Чтобы кабель не перетирался, лучше вставить резиновую втулку (к примеру, кусок шланга).
Прокладываем проводку в моторном отсеке в штатном жгуте проводов и выводим в салон. Лучше заранее подумать, где будет проложен кабель питания. В некоторых местах необходимо снять (или частично ослабить) накладки порогов, обшивку салона и другие элементы, под которыми будет протянута проводка. Будьте внимательны и не допускайте защемления проводки. После протяжки проводов можно вернуть все на место.
В багажник, где у нас находится усилитель, провода также выводятся через технологическое отверстие. Подключаем к усилителю “плюс” и “минус” соответственно.
Усилитель подключен к питанию, теперь его нужно подключить к автомагнитоле. Для этого используются стандартные RCA кабели – “тюльпаны” и провод управления питанием усилителя (тонкий одножильный провод, зачастую синего цвета). Чтобы снять магнитолу можно использовать специальные ключи, но если таких нет, подойдет нож или отвертка.
Подключаем тюльпаны в соответствии с цветами коннекторов. Бывает так, что провод имеет красный и черный штекеры, а магнитола красный и белый. В таком случае подключаем красный к красному, а белый к черному. Также подключаем плюсовой провод питания, если хотите, чтобы вместе с магнитолой включался сабвуфер.
Далее протягиваем провода через салон вместе с силовым проводом. Подключаем RCA коннекторы к соответствующим портам усилителя.
Если вы подключили провод питания к магнитофону, то необходимо подключить его и на усилитель, чтобы он включался вместе с магнитолой. Находим клему и подключаем к ней провод питания от магнитолы.
Осталось только подключить сабвуфер к усилителю. В нашем примере усилитель двухканальный, и мы подключаем сабвуфер к обоим каналам, чтобы усилитель мог оптимально распределять мощность между ними.

Конденсатор ставить не обязательно, но желательно. Его стоит подключать в том случае, когда максимальная мощность усилителя превышает 400 Ватт. Где установить конденсатор – решать вам, либо в багажнике, либо в моторном отсеке.

Если подключить мощный усилитель напрямую, то он будет потреблять много энергии и аккумулятор быстро разрядится. Зарядки аккумулятора от движения не хватит для поддержания постоянной работы усилителя. Также усилитель можно подключить к кнопке и включать отдельно от магнитолы.

Внимательно проверяем правильность подключения всех проводов и надежность их креплений. Некоторые усилители никак не защищены от переполюсовки, что может привести к повреждению транзисторов. Не стоит путать местами провода усилителя.

Подключаем клему к аккумулятору, слушаем, наслаждаемся.

https://youtube.com/watch?v=A0dT42R3ZfY

Выбор усилителя

Сами усилители бывают различных конфигураций. Естественно, есть отличия по мощности, но еще один важный критерий — количество выходов. Если вы подключаете не только фронтальные и тыловые колонки, но еще и сабвуфер, то стоит задуматься о схеме «2 усилителя мощности». Причина в том, что мощная басовая колонка требует сразу два канала выхода усилителя. Такое подключение называется «мост», когда суммируются сигналы левого и правого каналов.

Если же используются фронтальные колонки малой мощности, то их можно подключить напрямую к выходу магнитолы и будет достаточно поставить 4-х канальный усилитель необходимой мощности для тыловых колонок и сабвуфера, где два канала уйдут на бас, а два — на колонки.
