Как прокачать топливную систему дизеля? 3 способа

Преимущества установки подкачивающего насоса на дизель

Если вернуться к основной теме, подкачивающий  насос на дизель во многих случаях является электрическим. Такой насос становится важным элементом в системе питания, так как позволяет не только быстро и эффективно подать дизтопливо к ТНВД, но и пропустить солярку через фильтры.

Также наличие подкачивающего насоса позволяет добиться стабильной работы дизельного двигателя во всех режимах и на любых оборотах, то есть исключается нехватка топлива под нагрузками. Еще отметим, что многие владельцы дизельных авто, которые штатно не имеют дополнительного насоса, принимают решение установить его самостоятельно.

Данная необходимость может быть продиктована разными причинами, начиная с незначительного завоздушивания системы питания после стоянки и заканчивая стремлением облегчить пуск дизельного двигателя. Насос можно поставить как в топливный бак, так и интегрировать на определенных участках топливных магистралей подачи дизтоплива уже после бака.

Как правило, после установки владельцы отмечают, что дизель легче заводится (нужно сделать меньшее количество оборотов стартером). Также отмечается более стабильная работа ДВС на разных режимах (переходные режимы, ХХ, работа под нагрузкой). В некоторых случаях возможен и прирост мощности, так как горючее стабильно подается к ТНВД даже на высоких оборотах.

Места подсоса

На Приоре имеется несколько мест подсоса воздуха и в ходе
проверке необходимо проверять каждое место, дабы исключить его или же наоборот
найти.

Как только Вы выбрали удобный для себя способ проверки, из указанных ваше, можно приступать к поиску места.

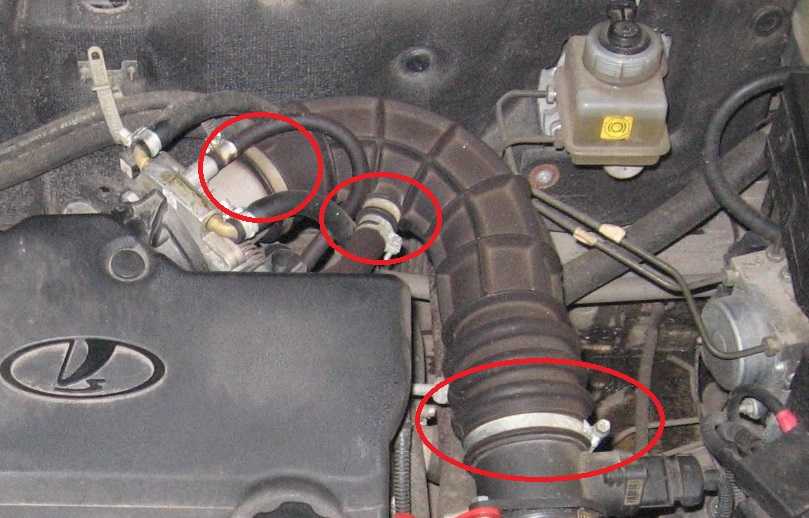

Хомуты

Проверка соединений хомутов на впускной гофре возле ДМРВ и дроссельной заслонки, а так же шлангов соединяющих ресивер и ДЗ. Хомуты должны быть хорошо затянуты, а шланги, которые ими зажаты, не должны прокручиваться на штуцерах. Плохие хомуты рекомендуется заменить на новые.

Гофра и шланги

Проверка целостности самой гофры и шлангов. Гофра не должна иметь сколов трещин и порывов, внимательно осмотрите ее при необходимости замените на новую. Шланги не должны иметь трещин.

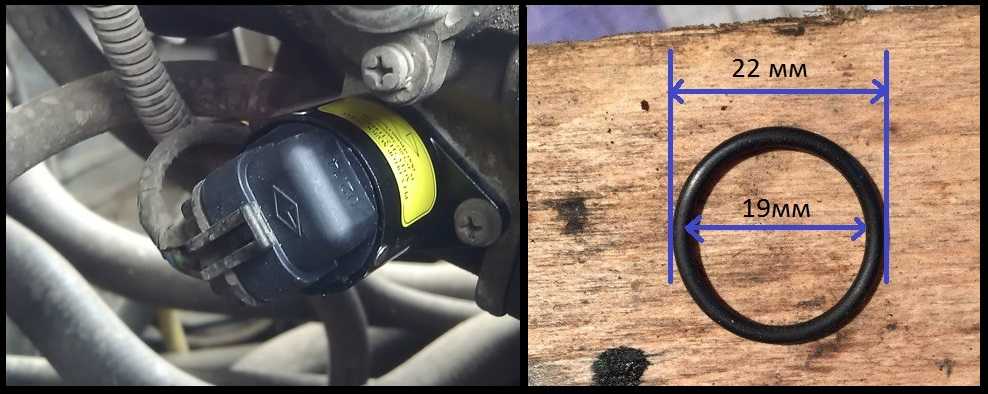

РХХ (в Приорах без Е-ГАЗ)

Проверка уплотнительного кольца на регулятора ХХ. Проверку кольца необходимо проконтролировать демонтировав регулятор ХХ. Для этого откручиваем два винта под крестовую отвертку и вынимаем РХХ меняем кольцо на новое и ставим обратно.

Крышка

Проверка крышки масло заливной горловины. Довольно часто случается, что уплотнитель крышки затвердевает и имеет трещины при обнаружении подсоса воздуха возле крышки ее необходимо заменить.

Вентиляция картера

Проверка шлангов и хомутов картера малой и большой вентиляции. Со временем шланг вентиляции картера теряет свою эластичность и при колебаниях мотора может сломаться, тем самым пропуская воздух.

Щуп

Проверка герметичности щупа уровня масла в ДВС. Щуп, как и картерный шланг способен потерять эластичность своих уплотнителей, для устранения проблемы необходимо снять щуп, смазать герметиком посадочное место и установить обратно.

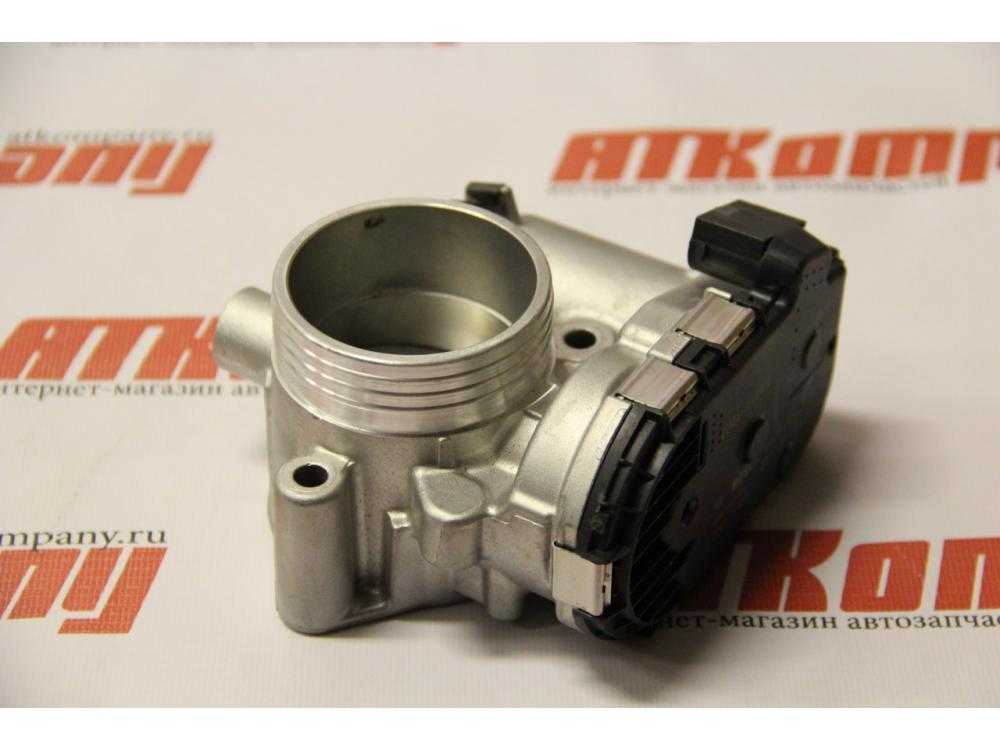

Дроссель

Проверка соединения ДЗ с ресивером. Дроссельная заслонка соединяется с ресивером на болтовом соединении, между которым устанавливается прокладка, со временем прокладка может промяться и пропускать воздух.

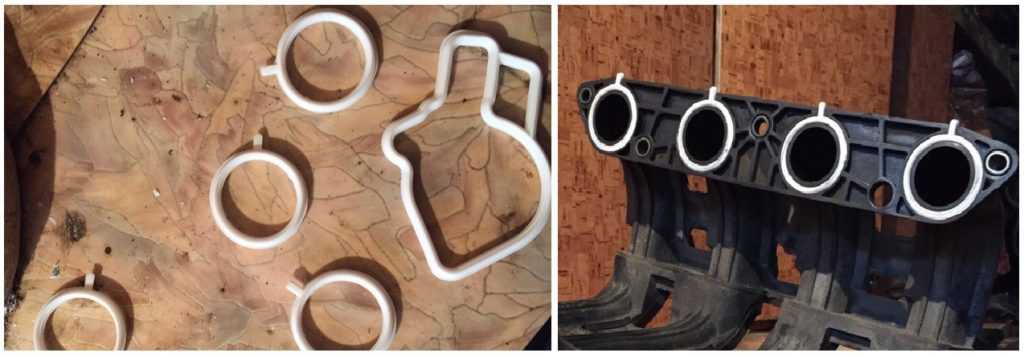

Кольца ресивера

Проверка уплотнительных колес на ресивере. Довольно распространенная проблема на пластиковых ресиверах. В местах соединения ресивера и к головке блока цилиндров для уплотнения используются резиновые кольца, которые под воздействием высоких температур высыхают и начинают пропускать воздух. Лечится данная проблема только заменой колец.

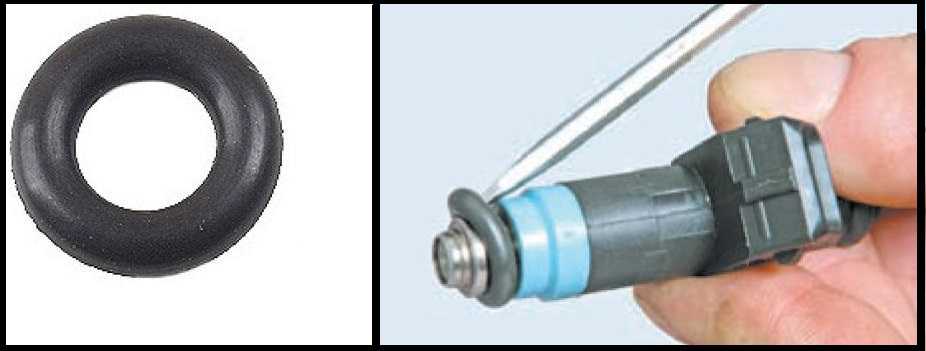

Кольца форсунок

Проверка уплотнительных колец на форсунках. Уплотнительные кольца форсунок так же как и кольца ресивера подвержены влиянию высоких температур что неблагоприятно сказывается на их физических свойствах. Подсос воздуха из-под форсунок локализуется заменой самих колец на новые.

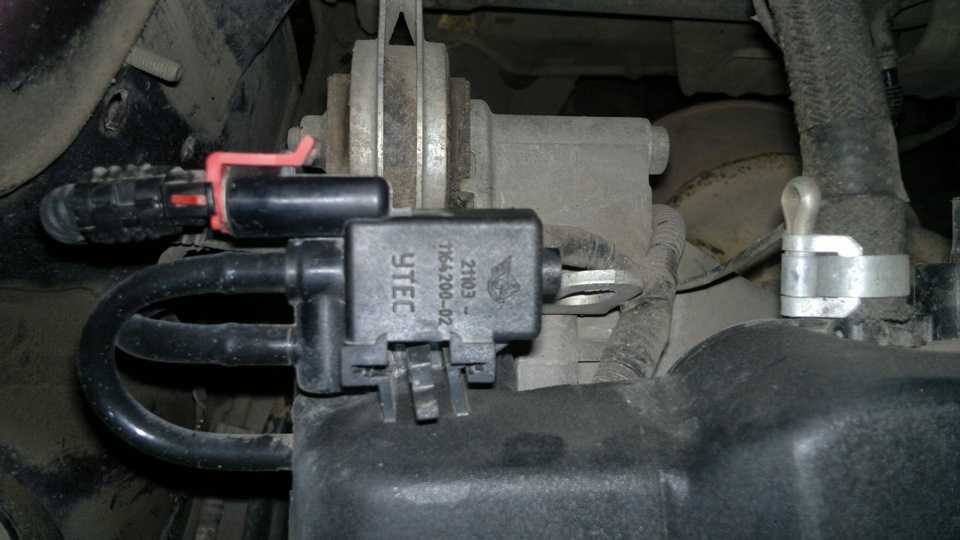

Абсорбер

Проверка герметичности клапана абсорбера и его трубок. Клапан абсорбера напрямую связан с ресивером. Его трубки выполняются из пластика и в холодное время года, довольно часто случается их облом, что приводит к неизбежному подсосу воздуха.

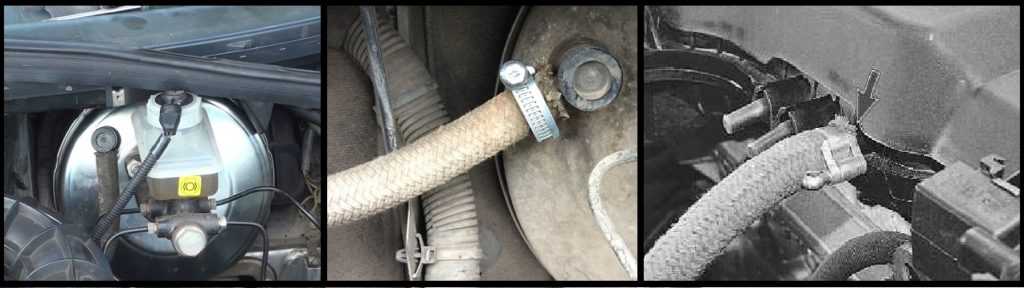

Вакуумный усилитель

Проверка
шланга вакуумного усилителя тормозов и его герметичности. Вакуумный усилитель
тормозов соединяется с ресивером по средствам шланга. Подсос воздуха может быть
как и в самом усилителе так и в шланге.

Надеямся, наша
статья была Вам полезна. Желаем успехов в поиске подсоса воздуха на Лада
Приора.

Категория: Лайфхаки, Личный опыт, Ремонт

Устранить воздушную пробку на дизельном авто

Теперь узнаем, как выгнать воздух из топливной системы дизеля

Для таких моторов устранение воздуха из системы без опоздания крайне важно. В дизельных ДВС имеется ТНВД, и когда воздух подсасывается, давление в ТНВД падает, нужного для продуктивного впрыска значения не достигает. Соответственно, крайне плохо запускается мотор, обороты держатся нестабильно, агрегат глохнет на ходу

Соответственно, крайне плохо запускается мотор, обороты держатся нестабильно, агрегат глохнет на ходу.

Безусловно, воздушная пробка вредна и для бензиновых силовых агрегатов, но всё же, не так опасна, как для дизеля. Просто дизельный агрегат более чувствителен, и владельцам таких машин нужно это знать. Например, много проблем вызывает у дизельного мотора попадание газа или воды в топливо, не говоря уже о воздухе.

Как и в вышеописанном случае, для начала прокачивается фильтр. Если в автомобиле не предусмотрен ручной насос для подкачки, придётся задействовать стартер. Это не лучший способ, так как просаживается аккумулятор, но что делать.

Фильтр можно также снять, просушить, стакан вытереть насухо, всё собрать на место. Далее:

• соединить шприц с верхним штуцером фильтра при помощи куска шланга (их бывает два: один для прокачки сверху, другой – для слива снизу);
• из шприца вынуть поршень, вставить трубку пылесоса и плотно зафиксировать;
• открутить штуцер и включить пылесос на 15 секунд, пока в шприце не появится пена и он не заполнится соляркой;
• закрутить штуцер, и запустить ДВС.

Дальше прокачивается уже насос ТНВД, с вдетыми магистральными шлангами.

1. Болт 7, расположенный между 4 штуцерами подаваемых и обратных шлангов, нужно вывернуть.
2. Подкачать топливо, пока оно не начнёт выходить из отверстия от болта 7.
3. Затем ввернуть болт обратно, но не до конца. Продолжать подкачивать топливо, оно будет выходить с пузырьками воздуха.
4. Снова вынуть болт, качать топливо и следить за тем, как выходит горючее.

По топливной струе, выходящей из отверстия, можно сделать 3 вывода.

1. Если оно выталкивается с перерывами и определёнными порциями, значит, всё с системой нормально, основной топливный насос функционирует хорошо.
2. Если горючее бьёт не прекращающейся струей, это нехороший знак, свидетельствующий о проблемах с ТНВД. Скорее всего, поломался плунжер.
3. Если топливо вообще не показывается, опять же, проблемы с насосом.

ТНВД отремонтировать самостоятельно вряд ли получится. Насос этот в конструктивном плане очень сложный. Лучше доверить его настройку профессионалам.

Перед демонтажем насоса, если он будет самостоятельно сниматься, нужно не забыть установить все шкивы по меткам.

Если горючее выходит порциями, то, как и говорилось, это к лучшему. Насос в порядке, но воздух надо выкачать полностью.

1. Болт 7 вворачивается на место, затягивается ключом.
2. Снимается один из шлангов, топливо подаётся и нужно следить за тем, выходит ли оно из штуцера снятой трубки. Если нет, штуцер немного расслабить (2 оборота) и снова проверить. Остановиться, как только горючее будет выходить.
3. Также поступить с остальными шлангами и их штуцерами. Если топливо будет идти со всех отверстий после вращения коленвала, значит, можно всё обратно затянуть.

Дальше нужно обратно вдеть шланги в форсунки. Попросить ассистента продолжить вращать вал. Как только солярка начнёт просачиваться из-под гаек форсунок, нужно их затянуть до конца.

Некоторые делают наоборот: сначала затягивают гайки форсунок, а уже после начинают выкачивать воздух из штуцеров насоса. Такой способ тоже действенный, но он долгий, и аккумулятор уж точно сядет, если нет ручного насоса.

По стартеру: ему нужно давать передышку через каждые 12 секунд непрерывной работы на одну минуту. Это прописано в инструкции, и не стоит её нарушать.

Видео: как прокачать воздух из дизеля

Получается, что выгнать воздух из ТС совсем несложно. Нужно только попросить ассистента помочь. В процессе выкачивания воздуха, вместе с ним будет выходить топливо. Надо позаботиться о чистоте и экономии, и подставить под штуцера пустые и широкие ёмкости.

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Источник ozapuske.ru

Почему воздух попадает в топливную систему?

Чаще всего топливопровод завоздушивается по следующим причинам:

1. Изношенность и повреждение топливной системы. Сюда относится нарушение уплотнителей топливного фильтра и крышки насоса, проржавевшие топливные трубки, прохудившиеся шланги.
2. Воздух в системе может появиться и в том случае, если топливо в бензобаке закончилось. Сначала двигатель просто глохнет, но после заправки все равно заводится не сразу. Чтобы удалить воздух из топливной системы, топливная система прокачивается. Для этого необходимо включить на замке зажигания массу и качать педалью газа в течение некоторого времени.
3. В некоторых случаях пузырьки газа могут попасть в солярку и через фильтр. Обычно это происходит при его неправильной установке или если сам фильтр имел низкое качество. В этом случае авто также глохнет.

Еще одна причина, по которой происходит подсос воздуха в топливную систему — повреждение уплотнителей ТНВД. Если это произошло, топливопроводы разгерметизируются, вследствие чего солярка начинает стекать обратно в бензобак.

Прокачка системы впрыска с ТНВД

На насосе высокого давления установлена подкачивающая помпа. Она может работать в ручном режиме.

В первую очередь необходимо прокачать топливо из бака до корпуса фильтров тонкой очистки. Для этого требуется открутить штуцер трубки которая соединяет помпу и фильтр тонкой очистки. Со стороны фильтра. Если помпа исправна, то топливо быстро прокачивается. Если этого не происходит. То попа работает слабо и дальше она не сможет прокачивать топливо. В этом случае необходимо поднять уровень топлива. Выше уровня топливного насоса и корпуса фильтров. Для этого откручивается трубка от топливо заборника и удлиняется шлангом. Топливо наливается в канистру. Она подвешивается выше уровня ТНВД и фильтров тонкой очистки. Затем в неё опускается шланг. Теперь помпа начнет работать. Когда топливо покажется из открученной трубки у корпуса фильтров. Её следует закрутить обратно.

Далее необходимо прокачать полость корпуса топливных фильтров. Для этого откручивается штуцер на выходе из корпуса фильтров. Качать приходится долго но других вариантов нет. Как только топливо начало выходить из фильтра. Без воздуха закручиваем штуцер от корпуса фильтров.

Далее закачивается полость ТНВД. Если на корпусе есть пробка. Она находится на одном уровне со штуцером подводящей трубки. Если нет, то откручивается обратный клапан. С трубки подачи обратки. Топливо заполняет полость насоса и начинает выходить

Здесь важно качать до тех пор. Пока не перестанут выходить пузыри воздуха

Затем штуцер закручивается. Топливо по низкой стороне прокачано. Вообще-то прокачивать можно начинать именно с топливного насоса. Но так как фильтра долго наполняются топливо . Сразу не очень понятно работает помпа или нет. Поэтому лучше перестраховаться и поэтапно открутить несколько штуцеров. Даже если полость ТНВД заполнена. Двигатель все равно не заведётся.

Плунжера должны создать давление в трубках, которые идут н форсунки. Сделать этого плунжера не смогут. Потому что в трубках образовались воздушные пробки. Которые также необходимо вытеснить. Они не дают топливу возможность двигаться по трубкам. Ручная помпа не сможет продавить топливо через плунжера. От форсунок требуется открутить трубки высокого давления. И проворачивать двигатель стартером до тех пор. Пока из трубок не появятся брызги топлива. Чтобы двигатель начал схватывать. И проворачиваться без помощи стартера. Достаточно чтобы топливо появилось в  3-4 трубках. Штуцера закручиваются. При вращении стартером двигатель начинает схватывать. Набирать обороту . И в работу вступают другие цилиндры. После чего двигатель начнет работать ровно. Если вывешивалась канистра двигатель необходимо заглушить. Топливо из ТНВД и корпуса фильтров уже ни куда не денется. Потому что сработают обратные клапана. Они поддерживают в системе низкое давление. Чтобы исключить попадание воздуха.  После чего прикрутить трубку к топливозаборнику и снова завести двигатель.чтобы окончательно удалить воздух из всей системы.

Сommon Rail в действии

Топливный насос низкого давления (его роль может выполнять подкачивающая секция, расположенная в корпусе ТНВД либо электрический насос в топливном баке) подает топливо под давлением 2,6-7 бар к ТНВД, в котором и происходит нагнетание давления топлива. При прокрутке двигателя стартером ТНВД способен создавать давление 500-600 бар. После запуска двигателя эта величина вырастает до 1300-2000 бар.

В рейке постоянно поддерживается оптимальное давление, величина которого контролируется с помощью датчика давления, лишнее топливо сбрасывается регулятором в магистраль обратного слива. Регулятор может располагаться в топливной рейке либо в корпусе ТНВД. Дополнительно в рейке может быть вмонтирован клапан экстренного сброса топлива, предотвращающий разрыв рейки в случае нештатной ситуации. Также для более точной работы в некоторых системах в топливную рампу вмонтирован датчик температуры топлива. В некоторых вариантах системы можно встретить отдельную форсунку, использующуюся для увеличения дозировки топлива и прожига сажевого фильтра, в других системах работа двигателя в режиме прожига достигается изменением ЭБУ момента впрыска и количества подаваемого в цилиндры дизеля.

Форсунки

Под давлением топливо подается к форсункам, которые могут быть 2 видов.

• Электрогидравлические. Представляют собой обычные электромагнитные форсунки, поднятие иглы распылителя и подача топлива в которых осуществляется после подачи напряжения на электромагнитный клапан. Электромагнитные форсунки очень надежные и имеют высокий уровень ремонтопригодности.

• Пьезоэлектрические. Пьезокристалл при подаче на него напряжение очень быстро расширяется, позволяя игле подыматься в 3-4 раза быстрее, нежели в случае с электромагнитной форсункой. Это повышает быстродействие форсунки, благодаря чему за такт можно осуществить большее количество впрыска дизеля в камеру сгорания, а также точнее отмерить подаваемую порцию горючего. Но сложность конструкции оборачивается меньшим ресурсом и трудностями в ремонте.

ТНВД

Топливная система Сommon Rail была разработана специалистами компании Bosch, которой и принадлежит основная доля рынка дизельных систем впрыска. На данный момент существует 5 генераций ТНВД Bosch системы Сommon Rail.

• СР1 – трехплунжерный ТНВД с подкачивающей секцией, расположенной в баке. Насос лишен клапана дозирование топлива, его функцию выполняет регулятор давления, вмонтированный в рейку (отличительная черта систем с СР1). Чаще всего СР1 комплектуются электромагнитными форсунками.
• СР1Н – усовершенствованный вариант СР1. Вместо подкачивающего насоса в баке, в корпус ТНВД вмонтирована механическая подкачивающая секция. Главная особенность – наличие клапана регулировки количества топлива, нагнетаемого в рейку. По сравнению с СР1, обеспечивает большое давление – 1600-1800 бар. Также большая эффективность достигается за счет возможности принудительного отключения одного из плунжеров, когда в большом количества горючего нет необходимости.
• СР2 – ТНВД, предназначенные для тяжелого коммерческого транспорта.
• СР3. Отличительная черта – количество нагнетаемого топлива регулируется не в контуре высокого давления, а еще на подходе к плунжерам путем контроля объема топлива, подаваемого к насосу. СР3 имеет механическую топливоподкачивающую секцию (варианты с электронасосами крайне редки). Двигатели с ТНВД СР3 оснащались только пьезоэлектрическими форсунками CRI 3.
• СР4. ТНВД имеет две модификации: одноплунжерный CP 4.1 (создаваемое давление – 1800 бар) и 2-плунжерный CP 4.2 (максимальное давление – 2000 бар). ТНВД имеет встроенный регулятор давления и механическую секцию низкого давления (5 бар). Большинство двигателей с СР4 оснащаются пьезофорсунками, но существуют системы и с электрогидравлическими инжекторами.

Помимо Bosch, производством компонентов и усовершенствованием системы Сommon Rail занимаются Delfi (Lukas), Densо и др.

Посредством данных, полученных от датчика положения педали газа, ЭБУ понимает желаемый водителем уровень крутящего момента. Считывая данные с ДВКВ, ДВРВ, ДМРВ, ДТОЖ, датчика наддува, датчика температуры топлива в рампе, электронный блок управления двигателем оценивает фактическую режимную нагрузку на мотор и решает, в какой момент нужно подать сигнал на форсунки и сколько топлива впрыснуть в цилиндры за цикловую подачу.
