Ремонт форсунок дизельного двигателя своими руками: 3 причины и 6 признаков неисправности детали

Причины загрязнения

Прежде чем чистить распылители, необходимо понять, почему происходит загрязнение. Тем самым внимательные автовладельцы смогут исключить ряд провоцирующих факторов, или хотя бы свести к минимуму их воздействие на дизельные форсунки.

При активной эксплуатации дизельного мотора водителю приходится часто посещать АЗС. Но качество солярки у нас далеко не идеальное. Кто-то изначально предлагает низкосортное горючее, другие его разбавляют, использовать разные присадки и прочие методы удешевления.

Форсунки и так находятся под постоянной нагрузкой из-за температуры и высокого давления. Добавив сюда воздействие низкокачественной солярки, получится губительная смесь даже для самых дорогих распылителей.

Когда солярка сгорает, это приводит к постепенному образованию нагара. Именно он оседает на поверхности форсунки, препятствуя её нормальной работе. Параллельно нарушается подача горючего.

Есть категория автомобилистов, которые вовсе игнорируют рекомендации по периодической промывке даже самыми простыми способами. Если придерживаться такой позиции в отношении своего дизельного двигателя, есть высокая вероятность деформации некоторых компонентов форсунок. Как результат, топливо будет подаваться хуже и не в полном объёме, упадёт эффективность мотора и возрастёт расход.

Низкое качество горючего считается самой основной причиной постепенного загрязнения распылителей солярки. Чем хуже состав, тем быстрее форсунки придут в состояние негодности.

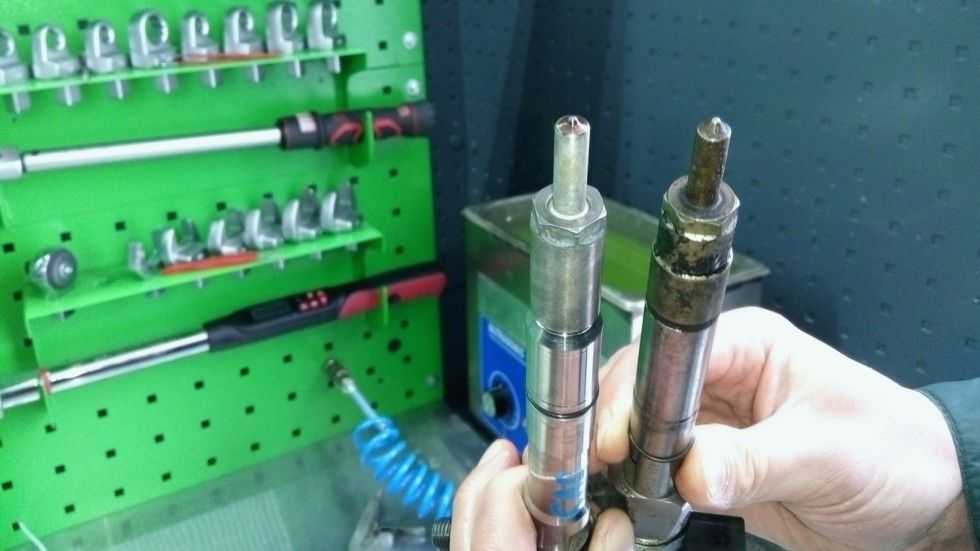

Сравнение чистой и грязной форсунок

Да, нынешние конструкции форсунок, которые стали электромагнитными, обладают улучшенными характеристиками и имеют повышенную стойкость к нагару. Но и они не могут противостоять провоцирующим факторам.

Совокупность негативных воздействий, таких как температура, давление и низкое качество топлива, постепенно появляется продукт механической выработки и слой отложений в виде нагара. Когда горячий мотор выключается, все системы перестают работать. А вот остатки солярки всё равно продолжают оседать или налипать на рабочие компоненты распылителя. Постепенно это приводит к появлению достаточно толстого слоя, внешне напоминающего лаковое покрытие.

Подобный налёт негативно воздействует на каналы, через которые проходит топливо. Если на форсунку налипнет слой в 5 мкм толщиной, пропускная способность упадёт примерно на 25%. И чем больше будет образовываться слой, тем хуже начнёт работать дизельный двигатель.

Всё это прямо указывает на то, что требуется периодически чистить форсунки. Пусть даже и с помощью специалистов, за услуги которых требуется заплатить деньги. Это будет всё равно дешевле, нежели ремонт двигателя, обусловленный сильным засорением и износом распылителей топлива.

Чем чаще эксплуатируется машина и чем более низкокачественное топливо заливается, тем регулярнее рекомендуется проводить чистку. Дополнительным мероприятием по защите от загрязнения считается установка фильтрующих элементов. Их ставят непосредственно в самой топливной магистрали дизельного мотора, либо же в форсунке.

Ремонт форсунок

Текущее обслуживание или капитальный ремонт форсунок дизельных двигателей предпочтительно поручить квалифицированным специалистам — они смогут провести восстановление и регулировку детали на высокоточных автоматизированных стендах. Однако определённый комплекс ремонтных процедур можно провести и в кустарных условиях без использования сложной аппаратуры.

Необходимые инструменты и материалы

Для проведения самостоятельного обслуживания распылителей дизельного мотора автовладельцу потребуются:

  • набор рожковых или накидных ключей;
  • отвёртки под прямой и крестовый шлиц;
  • чистая сухая ветошь;
  • максиметр;
  • промывочная жидкость для ДДВС.

Рекомендуется проводить работы в сухом и освещённом, защищённом от пыли гараже.

Демонтаж форсунки

Диагностика дизельных форсунок и их обслуживание подразумевают снятие распылителей с ДВС. Перед началом работ рекомендуется тщательно вымыть двигатель и моторный отсек, чтобы избежать попадания мусора, инородных частиц. С особым пристрастием нужно промыть ГБЦ. На трубки высокого давления необходимо нанести разметку, которая поможет не запутаться при обратной сборке.

Перед снятием необходимо закрыть штуцеры форсунок (используйте пластиковые колпачки) во избежание загрязнений. Для демонтажа распылителей не рекомендуется использовать обычные рожковые ключи — неопытный ремонтник может сорвать резьбу с форсунок. Если должная квалификация отсутствует, используйте накидные ключи и инструмент — «головку» с длинной ручкой.

Удалив форсунки из отверстий, просушите их и уберите наружные загрязнения ветошью. В отверстия форсунок заложены уплотнительные кольца. При ремонте деталей впрыска они заменяются на новые в обязательном порядке. Не допускайте, чтобы грязь с колечек попадала в систему впрыска во время снятия.

Проверка работоспособности форсунки

Существует несколько методов проверки работоспособности распылителя. Проще всего проверить форсунку на работающем моторе:

  1. Запустите «движок» на холостом ходу.
  2. Начинайте поочерёдно выкручивать распылители один за другим.
  3. Если после снятия работа мотора ухудшилась, то удалённая форсунка исправна и её нужно вернуть на место.
  4. Методом исключения Вы найдете форсунку, демонтаж которой не изменит режим работы ДДВС. Это и будет сломанное устройство.

Можно для диагностики использовать мультиметр. Заранее необходимо скинуть клеммы АКБ и отключить проводку форсунок, после чего «чекнуть» прибором каждую деталь. На форсунках высокого сопротивления значения прибора будут находиться в диапазоне 11 — 17 ом; при низком импедансе мультиметр покажет до 5 ом.

Большим преимуществом будет наличие максиметра. Прибор способен показать текущее давление, при котором срабатывает распылитель. Также поможет выявить дефекты, касающиеся угла распыления и конфигурации струи впрыска.

Это интересно: Обзор Audi Q5

Устранение возможных неисправностей

Неисправную форсунку необходимо осмотреть. Сначала ищем наличие протечек в корпусе детали. Если таковых нет, приступаем к разборке детали. Крепим деталь в тисках и аккуратным простукиванием выбиваем распылитель. Далее нужна тщательная чистка: вымачиваем части форсунки в солярке или растворителе для удаления нагара. Снимаем гарь и отложения мелкой стальной тёркой. После завершения чистки нужно проверить форсунку на максиметре. Если достигнуты оптимальные параметры впрыска, устройство готово к установке в мотор.

В иных случаях необходимо полностью заменить распылитель на дефектной форсунке. При установке новой запчасти тщательно удалите всю заводскую смазку, иначе устройство не будет работать.

Если форсунка продолжает «лить» даже после замены распылителя и тщательной чистки, обратите внимание на работоспособность пружины со штифтом — возможно, они изношены. Для чистки распылителя пользуйтесь компрессором — напор воздуха выбьет труднодоступную грязь

Для чистки распылителя пользуйтесь компрессором — напор воздуха выбьет труднодоступную грязь.

Установка форсунки

До демонтажа устройства сделайте метки маркером на всех деталях, чтобы избежать путаницы. Особенно внимательно размечайте шланги высокого давления. Форсунка вкручивается от руки насколько хватит сил. Дальнейшая затяжка выполняется ключом-динамометром. Значения затяжки указываются в руководстве по эксплуатации мотора. Когда установите форсунку, выкачайте воздух из топливной системы. На современных авто для этого достаточно несколько раз крутануть стартер; либо воспользуйтесь насосом ручной подкачки (при наличии).

Чистка форсунки не снимая ее

В данном случае чистка может осуществляться несколькими методами:

  • С использованием специальных очистительных присадок, которые добавляют к топливу. В их составе содержатся специальные чистящие вещества, которые в щадящем режиме очищают отверстия форсунок.
  • Чистка при помощи давления. Для этого необходимо разогнать машину до скорости 110. 130 км/ч, и проехать так 10. 15 км (около 5. 6 минут) на высоких оборотах двигателя. Вследствие высокой нагрузки в форсунках произойдет естественное очищение.
  • Холостой ход. Этот метод аналогичен предыдущему. Необходимо на стоящем автомобиле запустить двигатель и поддерживать обороты на уровне 4. 5 тысяч в течение 3. 4 минут. Вследствие этого также произойдет очистка форсунок. Однако предыдущий метод очистки лучше, поскольку нагрузка при его условиях выше.

Выводы

Проблемы в работе форсунок не являются критичной поломкой, однако все же при их возникновении рекомендуем вам не откладывать проверку и устранение неисправности. В большинстве случаев ремонтные работы можно провести самостоятельно с помощью описанных выше методов. Своевременная проверка и диагностика форсунок позволит вам избежать проблем с эксплуатацией машины. Профилактика обойдется вам дешевле, чем ремонтные работы на форсунках или других узлах двигателя. Рекомендуем вам чистить форсунки через каждые 30. 35 тысяч километров пробега вашего авто вне зависимости от их состояния.

Источник m.etlib.ru

Добро пожаловать на ChipTuner Forum.

mel2004

напряжение проверяется мультиметром, осциллографом

снимаем разъем с форсунки находим провод питания подключаем прибор и меряем

Бугульма

напряжение проверяется мультиметром, осциллографом

снимаем разъем с форсунки находим провод питания подключаем прибор и меряем

А лучше это делать, при одетом разъёме и работающем двигателе,нагрузочка тоже не помешает.

Источник chiptuner.ru

Подойдет ли 12 вольтовый светодиод для проверки сигнала на форсунках? Если нет то на сколько нужен светодиод?

Основные неисправности и диагностика форсунок на ГАЗелях

Если при эксплуатации транспортного средства использовалось качественное горючее, заливаемое на одних и тех же заправках — двигатели и форсунки будут служить долго. Можно проехать без проблем десятки тысяч километров, регулярно меняя оригинальные топливные фильтры (через 10–15 тыс. км) и очищая от шлаков инжекторы. Если же внутри топливной системы случается неисправность, у неё есть определённые симптомы:

  • запуск холодного мотора происходит с трудом или он не запускается;
  • на холостых оборотах движок работает неустойчиво и глохнет;
  • слышны хлопки из системы выпуска отработавших газов;
  • движок «троит», один из цилиндров не функционирует;
  • падает мощность и динамика разгона двигателя;
  • наблюдаются провалы в работе мотора;
  • резко повышается расход топлива;
  • из выхлопной трубы идёт чёрный дым.

Это интересно: Принцип работы стабилизаторов напряжения авто

Наиболее подвержены неисправностям инжекторы. Несмотря на то что горючее проходит через сетчатый фильтр, а затем через два фильтра тонкой очистки, со временем распылители загрязняются. Очистка производится самостоятельно или в сервисе. Кроме того, у форсунок есть срок службы, на протяжении которого детали изнашиваются. Если промывка и очистка форсунок не приносят результатов — их лучше заменить новыми.

Как определить неисправную форсунку дизеля

На силовых установках Cummins 2,8 ICF определить неисправный инжектор можно самостоятельно. Для этого нужно выяснить, какой из распылителей отправляет в систему обратного слива больше всего дизтоплива:

  1. С помощью шлицевой отвёртки вынимаются фиксаторы с системы обратного слива, она снимается.

    Вынимаются фиксаторы, снимается обратный слив с инжекторов

  2. В верхние отверстия инжекторов вставляются корпуса от медицинских шприцев. Затем запускается движок.

    В верхние отверстия распылителей вставляются шприцы

  3. Сломанные распылители быстрее начнут наполнять шприцы.

Видео: диагностика неисправных форсунок в моторах Cummins

Просматривая видеоролик, можно увидеть, что исправны 1 и 4 инжекторы. Форсунки 2 и 3 придётся заменить.

Диагностика форсунок бензинового мотора

Неработающий инжектор бензинового движка (ЗМЗ 406, 405) можно определить, не извлекая его из посадочного места. Для этого нужно выполнить несколько несложных операций:

  1. При помощи тонкой шлицевой отвёртки отсоединяется пружинный зажим топливной колодки на головке блока цилиндров (ГБЦ).

    Топливная колодка отсоединяется от форсунок

  2. Сигнальные разъёмы отсоединяются от гнёзд форсунок.

    Разъёмы вынимаются из гнёзд инжекторов

  3. К выводам сигнальных гнёзд распылителей подключается омметр, измеряется сопротивление обмоток.

    Щупы тестера подсоединяются к штырям гнезда управления для измерния сопротивления обмотки инжектора

  4. Между центральным и боковым штырями должно быть сопротивление от 15 до 16 Ом.

    Управляющая электромагнитная обмотка должна иметь сопротивление 15–16 Ом

  5. Если вместо нужного сопротивления — большое значение (обрыв) или его величина очень низкая (короткое замыкание), форсунка неисправна и подлежит замене.

Типы форсунок

На сегодняшний день форсунки различают по трем видам: электромагнитные, электрогидравлические и пьезоэлектрические.

Электромагнитные форсунки

Этот вид форсунок обычно ставят на бензиновый двигатель. Тем самым такой вид обладает самой простой и понятным механизмом работы, состоящей из клапанов электромагнита, а еще обладает системой распылителя, со входящими в нее другими деталями.


Электромагнитные форсунки

Механизм работы такого типа использования форсунок весьма простой. Напряжение подается в систему обмотки, который тем самым возбуждает клапан, которое происходит в определенное время, обычно для этого идет установка программы, благодаря которой происходит принцип работы.

Напряжение создается в нужном поле, затягивающимся с помощью грузика иголки из клапана, в этом случае высвобождается сопло. В результате таких действий происходит впрыск определенного количества горючего вещества. По мере того как снижается напряжение, то иголка начинает возвращаться в первоначальное состояние.

Тип гидравлических электронных

Механизм типовых деталей пролегает в применении большого количества давления в системе подачи горючего вещества. В первом варианте клапана электромагнита закрыты, а иголка по большей степени прижимается к седлу того места, где находится система управления камерой.

Рекомендуем:

Датчик детонации на автомобиле марки Приора


гидравлические электронные форсунки

В итоге сигнал, который подается от этой системы в механизм, начинает запускать клапан и открывается дроссель слива. А действует это за счет того, что горючее вытекает из системы камеры в магистральный механизм слива. Дроссельная система впускового механизма начинает мешать ему, чтобы температуру давления смогла выгорать и в системе впуска магистрали смогло быстро ровнять свое давление.

В результате этого процесса снижается давление в поршне и ослабевает усилие прижимной системы, а так как давление на игле не изменяется, то в такой момент начинает происходить тот самый впрыск или как, можно сказать, подача автомобиля.

Электрический тип

Такой тип использования форсунок работает за счет механизированной системы гидравлики. Вначале иголка помещается в седло за счет воздействия на него большого давления. Когда начинает поступать сигнал типа электрического на элемент пьезоэлектрического механизма, за счет толчков на поршневую систему толкателя, который тем самым начинает давить на поршневой механизм клапана переключения. Это тем самым приводит к тому, что клапан переключения начинает открываться и благодаря этому горючее переходит в магистральную систему слива, давление наверху иголки начинает понижаться. Благодаря тому, что температура внизу не меняется игла приподнимается, в процессе этого обычно происходит подача горючего в систему.


электромеханические форсунки

Проверка форсунок с помощью специальных приборов

Более серьезная проверка форсунок дизельного двигателя проводится с помощью прибора под названием максиметр. Под этим названием подразумевается специальная образцовая форсунка с пружиной и шкалой. С их помощью выставляется давление начала впрыска дизельного топлива.

Другой метод проверки — использование контрольной образцовой рабочей форсунки, с которой сравниваются эксплуатируемые в двигателе устройства. Всю диагностику выполняют при запущенном моторе. Алгоритм действий таков:

  • выполняют демонтаж форсунки и топливопровода с двигателя;
  • на свободный штуцер ТНВД подключают тройник;
  • выполняют ослабление накидных гаек на других штуцерах ТНВД (это позволит топливу поступать лишь на одну форсунку);
  • к тройнику подсоединяют контрольную и тестируемую форсунки;
  • активируют декомпрессионый механизм;
  • вращают коленчатый вал.

В идеале контрольная и тестируемая форсунки должны показывать одинаковые результаты в вопросе одновременного начала впрыска топлива. Если есть отклонения — значит, надо регулировать форсунку.

Метод с использованием контрольного образца обычно занимает больше времени, чем использование максиметра. Однако он более точный и надежный. Также можно проверить работу двигателя и форсунок дизельного двигателя и ТНВД на специальном регулировочном стенде. Однако они есть лишь на специализированных СТО.

Как найти причину поломки?

Это делается при помощи специального тестера, вначале проверяют подаваемое напряжение на форсунки (нормальное давление от 0 до 2-3В), если напряжение есть, значит с форсункой всё в порядке. Далее осуществляется проверка обмотки клапанов форсунок. При нормальной работе форсунок они имеют сопротивление 12-16 Ом, в системах с турбонаддувом – 4-5 Ом, а в системах с моноинжектором – 4-5 Ом. Подвижность электроклапана форсунки определяется моментальным подключением клемм форсунки к источнику электропитания, например, к аккумулятору двигателя. Нормально работающий инжектор будет слегка щёлкать, это будет говорить о нормальной работе клапана, при этом, если клапан работает, а цилиндр нет, значит, форсунка очень сильно загрязнена. На станциях техобслуживания уровень загрязнения форсунок проверяют при помощи мультитестеров по продолжительности импульсов, которые ЭБУ подаёт для открытия клапана. Если форсунка загрязнена, то время импульса увеличивается. Также, если в работе двигателя обнаружены нарушения, то можно проверить токсичность отработавших газов. Их токсичность повышается при переобогащении смеси, ухудшении смесеобразования, при невозможности воспламенения горючей смеси. Если в машине установлен трёхкомпонентный катализатор, то здесь показателем ухудшения работы форсунок может служить увеличение содержания окислов азота. При этом, если иномарка новая, то не отработанное топливо в виде газов может быстрее вывести катализатор из строя.

Что делать, если троит двигатель на ВАЗ-2114

Чтобы разобраться в причинах сбоев в работе двигателя ВАЗ-2114, необходимо знать его комплектацию. Он имеет:

  • в ГБЦ восемь клапанов;
  • ДВС на 1,6 литра с 16 клапанами.

Специалисты советуют при первых признаках троения сразу же проверять функционирование свечей. Для этого проводят следующие действия:

Поочередно сдергивать высоковольтные провода с цилиндров.
Обращать внимание на изменения в работе двигателя:
если изменений нет – цилиндр не работает.

Следующим шагом будет проверка искры в системе зажигания. Эта процедура также выполняется просто:

  1. Первым делом следует снять наконечник с высоковольтного провода.
  2. В то время как мотор автомобиля работает, поднести провод с ГБЦ (массе) – поставить на «разрыв».
  3. Проверить наличие искры между массой и проводом:
  4. если искра отсутствует либо проскакивает слишком слабо, то неисправна система зажигания.

Но бывает и такая ситуация: искра мощная, но в двигателе все равно слышны сбои. Значит, пришла пора следующего шага проверки – произвести замеры компрессии в цилиндрах, желательно сразу во всех. При правильной работе цилиндра разницы в показаниях манометра быть не должно (допускаются незначительные отклонения). При неисправном цилиндре – компрессия будет отсутствовать или очень слабой.

Неисправность в цилиндре может быть по одной из причин:

  • прокладка ГБЦ пробита;
  • выпускной клапан прогорел;
  • поршневые кольца полопались;
  • прогорел сам поршень.

Если не получилось самостоятельно выявить причину того, что двигатель ВАЗ-2114 троит, обязательно нужно сделать компьютерную диагностику. Это можно сделать двумя способами:

  1. На специальном компьютерном стенде.
  2. С помощью сканера переносного типа (например, АСКАН).

Опытный автомобилист сам сможет разобраться в неисправностях двигателя ВАЗ-2114, если же достаточного опыта у него не имеется, то лучше всего обратиться к квалифицированным специалистам в сервисный центр по обслуживанию автомобилей данной модели.

Признаки неисправности

Несмотря на предельную точность, дизельные системы впрыска очень хрупкие. Это и становится причиной их быстрого выхода из строя. Особенно актуально это для электронных и электромеханических форсунок, которые не переносят низкокачественного топлива, агрессивного стиля вождения и засорения.

Первый, явный признак неисправной форсунки — повышенная, неестественная резвость автомобиля. Электроника неправильно определяет дозировку и переливает топливо. Долго это не продолжается: процесс принимает обратный эффект. Увеличивается дымность выхлопа, особенно при резком задействовании педали газа. Повышается расход масла, в которое начинает просачиваться солярка.

Второй признак — нестабильность холостого хода. Автомобиль начнёт хуже заводиться по утрам, при прогреве — дымить. Грамотная диагностика дизельных форсунок должна обязательно проводиться с учётом этих факторов.

Таким образом, «симптоматический ряд» кратко можно описать так:

  • рывки и толчки во время езды;
  • холостой режим двигателя нестабилен;
  • из выхлопной системы выделяется избыточное количество дыма;
  • ощущается потеря тяги или её резкое увеличение;
  • отказывают отдельные цилиндры.

Чистка форсунок дизельного ДВС

Оценив наличие проблемы, в ряде случаев восстановить работоспособность можно очисткой или промежуточным по сложности ремонтом. Убрать загрязнения допускается химическим и механическим способами.

Ультразвук

Воздействие акустическими колебаниями высокой частоты достаточно эффективно, часто с деталей смываются даже нанесённые на заводе надписи специальными красками.

Снятая форсунка помещается в ванну, наполненную чистящей жидкостью, к которой подключён мощный излучатель ультразвука. Процесс очистки продолжается около 20 минут, после чего результаты контролируются на стенде.

Наиболее современные форсунки, где содержится много нежных пластиковых деталей, могут начать работать ещё хуже, чем до очистки, поэтому проверять их надо по всем параметрам, а не только по виду факела.

Очистка на стенде

Через загрязнённый инжектор проливается под давлением специальная промывочная жидкость, представляющая собой очень эффективный растворитель.

Это самый надёжный способ чистки, поскольку деталь не подвергается никаким разрушительным воздействиям, а всё акцентировано именно на растворении отложений и загрязнений.

Одновременно с помощью того же стенда контролируются результаты работы, после чего можно будет принять максимально точное решение о возможности дальнейшего использования распылителей.

Использование присадок

В продаже имеется большое количество всевозможных моющих присадок для дизельной аппаратуры, работающих при простом добавлении их в топливо.

Эффективность подобного способа достаточно сомнительна, поскольку в качественном дизтопливе такого рода вещества уже присутствуют и при постоянном использовании не допускают появления отложений. А уже имеющиеся смывать затруднительно из-за низкой концентрации моющих компонент.

К тому же можно получить обратный эффект в случае сильно загрязнённой системы, когда крупные фракции отделятся и попадут в узкие места, полностью их закупорив. Тем не менее, получение положительного результата тоже не исключается.

Ручной способ

Может производиться, как с разборкой форсунки, так и методом проливания через неё чистящей жидкости. В последнем случае это ничем, кроме сложности, не отличается от промывки на стенде.

При разборке форсунки там, где это допускается конструктивно, можно очистить и притереть клапаны, снять загрязнения механически с доступных деталей, даже прочистить мягкой проволокой отверстия распылителей.

Главное проявлять достаточную осторожность с учётом прецизионной точности всех деталей. Для промывки используется всё та же жидкость для очистки инжекторов

Как чистить форсунки

Чаще всего проблемой в работе форсунок является их банальная загрязненность. Поэтому, чтобы восстановить их работоспособность и вернуть номинальную производительность форсунки, достаточно произвести чистку. Это можно сделать двумя путями — не вынимая с двигателя (добавив в топливо специальный очиститель) и в снятом состоянии (пропуская чистящее средство по отдельно взятой форсунке или ультразвуком). Для очистки используются следующие методы:

  • механический;
  • ультразвуковой;
  • с помощью химических составов.

В данной статье мы поговорим лишь о некоторых, поскольку зачастую для чистки форсунок необходимо дополнительное профессиональное оборудование. Подробную информацию о самостоятельной чистке вы найдете в другом материале. Здесь же коснемся этих способов вкратце.

Чистка форсунки в домашних условиях

Отдельно взятую форсунку можно чистить с помощью специальных химических составов. Например, тех же присадок, которые добавляются в топливо для очищения системы или так называемый “Очиститель карбюратора”. Действовать в данном случае необходимо по следующему алгоритму:

  • заранее подготовить “Очиститель карбюратора” (или его аналог в виде баллончика с разбрызгивателем), контактную кнопку без фиксации замкнутого положения, шприц объемом 5 мл или больше, трубочку для продолжения горлышка шприца с уплотнением, пустую тару, желательно большого объема (5-10 литров), зарядное устройство от мобильного телефона с обрезанным штекером, контактные провода с клеммами;
  • далее необходимо вставить испытуемую форсунку в заднюю часть шприца (как можно более плотнее, с резинкой или без нее);
  • после этого подключить клеммы через кнопку к зарядному устройству и включить его в розетку;
  • вставить трубочку в распылитель средства для очистки, а обратную часть форсунки развернуть в подготовленную пустую тару;
  • после этого нажать на распылитель с тем, чтобы некоторое количество вещества попало в форсунку;
  • нажать на кнопку контакта, чтобы привести в действие форсунку.

Если форсунка исправна, с ее обратной стороны должно под напором выйти моющее средство. Процедуру продувки необходимо повторить несколько раз для достижения необходимой степени чистоты.

Кроме выше перечисленных методов проверки также можно упомянуть о проверке токсичности газов и дымности, — низкий уровень CO при прогазовке, является признаком плохой работы форсунок. Данный метод практикуется на некоторых СТО, в качестве контроля работы двигателя. Поскольку нужны как определенные знания, так и оборудования, то рассматривать его в качестве одно из вариантов самостоятельной диагностики не будем.

Также нельзя обойти стороной и не уделить внимание проверке форсунок по коррекции топливоподачи и лямбде, но тут такая же ситуация как и токсичностью, потребуется не только диагностическое оборудование, но и уметь разбираться во всех цифрах что будет показывать вам диагностика

Возможные неисправности дизельных форсунок

Наиболее частой причиной неисправности является нарушение плотности посадки иглы в направляющей втулке форсунки. Если ее значение уменьшено, то через новый зазор протекает большое количество топлива. В частности, для нового инжектора допускается утечка в объеме не более 4% от рабочего топлива, которое попадает в цилиндр. В целом же, количество топлива из форсунок должно быть одинаковым. Обнаружить утечку топлива на форсунке можно следующим образом:

  • найти информацию о том, какое давление должно быть при открытии иглы в форсунке (для каждого двигателя он будет различным);
  • снять форсунку и установить ее на испытательный стенд;
  • создать заведомо высокое давление на форсунке;
  • с помощью секундомера измерить время, через которое давление упадет на 50 кгс/см2 (50 атмосфер) от рекомендуемого.

Проверка форсунки на стенде

Это время также прописано в технической документации к двигателю. Обычно для новых форсунок оно составляет от 15 секунд и более. Если форсунка поношенная, то это время может сократиться до 5 секунд. Если время меньше 5 секунд, значит форсунка уже находится в нерабочем состоянии. Дополнительную информацию о том, как ремонтировать дизельные форсунки (выполнять замену распылителей) вы можете почитать в дополнительном материале.

При износе седла клапана форсунки (не держит требуемого давление и происходит чрезмерный слив) ремонт бесполезен, обойдется больше половины стоимости новой (а это около 10 тыс. руб).

Иногда дизельный инжектор может давать небольшую или обильную течь горючего. И если во втором случае необходим лишь ремонт и полная замена форсунки, то в первом случае можно обойтись собственным силами. В частности, необходимо притереть иглу к седлу. Ведь основная причина подтекания — нарушение уплотнения на торце иглы (другое название — уплотняющий конус).

Для удаления подтекания дизельной форсунки зачастую используют тонкую шлифовальную пасту ГОИ, которую разводят с керосином. Во время притирки необходимо следить за тем, чтобы паста не попала в зазор между иглой и втулкой. По окончании работ все элементы промывают в керосине или солярке без примесей. После этого нужно обдуть их сжатым воздухом из компрессора. После сборки вновь проверить на наличие течи.

Выводы

Частично вышедшие из строя форсунки являются не критичной, однако весьма неприятной поломкой. Ведь их неправильная работа ведет к значительной нагрузке на другие узлы силового агрегата. В целом же, машину при забитых или ненастроенных форсунках эксплуатировать можно, однако желательно как можно быстрее выполнить ремонт. Это позволит сохранить в работоспособном состоянии двигатель автомобиля, что избавит вас от еще больших денежных расходов. Так что при проявлении первых же симптомов нестабильной работы форсунок на вашем дизельном автомобиле рекомендуем хотя бы элементарным способом проверить работоспособность форсунки, которую как видите вполне под силу сделать каждому в домашних условиях.

Источник

Что указывает на возможные проблемы с инжектором

Сразу отметим, что причин нестабильной работы двигателя может быть много, начиная от забитого топливного фильтра, поломки бензонасоса, вышедшей из строя свечи зажигания или неисправной катушки до потери компрессии, проблем с ГРМ и т.д. Наряду с этим одним из главных признаков неисправности форсунок является затрудненный пуск двигателя, особенно «на холодную», а также расход бензина или солярки (зависимо от типа двигателя), который заметно увеличивается. Еще необходимо отметить неустойчивую работу ДВС в режиме холостого хода, похожую на так называемое «троение» двигателя.

При езде возможно достаточно частое проявление одного или сразу нескольких симптомов:

  • наличие рывков, сильно замедленны реакции при нажатии на педаль газа;
  • явные провалы и потеря динамики при попытках резкого ускорения;
  • машина может дергаться на ходу, при сбросе газа, а также после смены режима нагрузки на мотор;

Необходимо добавить, что подобную неисправность необходимо устранять безотлагательно, так как проблемы с инжектором негативно сказываются не только на ресурсе двигателя и трансмиссии, но и на общей безопасности движения. На автомобиле с неисправными форсунками водитель может испытать серьезные трудности при обгоне, на крутых подъемах и т.п.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
FAQ по авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
