Как проверить стартер не ставя на машину?

Демонтаж стартера и диагностика неисправностей

Демонтаж стартера производят в следующей последовательности:

1. Отсоединяют отрицательную клемму аккумуляторной батареи. Перед отключением АКБ необходимо проверить выключение зажигания. В некоторых автомобилях, если отключить аккумулятор при включенном зажигании, может «отвязаться» иммобилайзер, это серьезная проблема.
2. Отсоединяют положительную клемму АКБ. Отключают толстый и тонкий провод от клемм аккумуляторной батареи.
3. Выкручивают болты крепления АКБ (обычно их три). В некоторых автомобилях перед этим необходимо снять некоторые узлы в подкапотном пространстве. Лучше воспользоваться руководством по ремонту автомобиля для определения последовательности демонтажа. Во многих автотранспортных средствах снятие стартера производится со стороны днища.

После снятия стартера можно проверить его работоспособность отдельно от автомобиля. Для этого соединяют минусовую клемму с корпусом стартера проводником сечением не менее 6 кв.мм,  плюсовую клемму – с болтом на втягивающем реле ближе к корпусу электродвигателя стартера. Двигатель должен вращаться.

Отсутствие вращения электродвигателя – признак износа щеток либо неисправности коллектора.

Далее проверяют работоспособность втягивающего реле, пятаков и вилки. Для этого переключают положительный толстый провод на клемму болта втягивающего реле, удаленного от корпуса электродвигателя. Подключают проводник к управляющему выводу втягивающего реле, подключают его к положительной клемме АКБ.

Должно быть уверенное срабатывание (щелчок) втягивающего реле. Вилка должна приводить в движение бендикс (муфту с шестерней) до упора. Электродвигатель стартера должен стабильно вращаться.

Желательно произвести включение-выключение стартера несколько раз, при этом следить, чтобы бендикс передвигался на полную длину и без заеданий.

Если вилка стартера иногда залипает, ее необходимо менять.

Далее следует проверить биение вала электродвигателя при отключенных проводниках. Для этого нужно перемещать вал двигателя в поперечном направлении. Даже небольшие зазоры в области вал-втулка могут привести к смещению вала и механическому контакту якоря со статором.

Электродвигатель будет вращаться медленнее, притормаживаться, в конечном счете, перегреваться. В процессе проведения регламентных работ стартера втулки подлежат обязательной замене.

Для контроля износа щеток в большинстве случаев необходима полная разборка стартера. Для многих моделей это не представляет труда. С тыльной стороны стартера снимается ограничительное кольцо якоря, далее откручиваются сквозные болты стартера, производится его разборка.

С фронтальной стороны есть винты для снятия кожуха вилки и втягивающего реле. Как правило, щетки стартера исполнены в отдельном узле и меняются одновременно.

Представляет некоторую трудность помещение коллектора в область щеток. Можно при помощи тонкой нитки искусственно утопить щетки, потом вставить якорь и удалить нитки.

На разобранном стартере легко проверить износ вилки, бендикса, работоспособность обмотки втягивающего реле. Если имеется видимый износ коллектора, в процессе регламентного ремонта его растачивают.

После проведения ремонтных работ стартер собирают, контролируя центрирование вращающихся частей, далее проверяют работоспособность, не устанавливая на двигатель.

После этого производят установку на двигатель, подсоединяют проводники, после чего подключают аккумуляторную батарею.

Обычно после проведения комплекса регламентных работ стартера в полном объеме (замена щеток, расточка стартера, замена втулок, вилки, бендикса в случае необходимости, чистка внутренних поверхностей) стартер будет исправно работать в течение трех-четырех лет.

Для того, чтобы стартер прослужил дольше, следует выполнять следующие правила:

• не производить непрерывный старт двигателя длительностью более 15 секунд;
• при периодических отказах запуска стартера или нештатных шумах следует немедленно разобраться в причинах неисправности и ее устранить;
• следить за состоянием контактов на втягивающем реле, искрение и нагревание контактных зон может привести к разрушению втягивающего реле.

Исправный стартер, особенно в автомобилях с автоматической коробкой переключения передач, — основа комфортной и безопасной езды.

Видео — ремонт втягивающего реле стартера когда подгорают пятаки:

Может заинтересовать:

Выбрать видеорегистратор: незаменимый гаджет для водителя

Сканер для самостоятельной диагностики автомобиля

Подобрать любую автохимию для вашего авто

Некоторые водители предпочитают видеорегистратор в виде зеркала

Как еще можно проверить снятый стартер?

Наиболее действенным и точным способом проверки стартера является тестирование его работоспособности на специальном стенде. Ввиду своей сложности и необходимости наличия высокотехнологического оборудования осуществить его в условиях домашних условиях будет довольно проблематично. Однако он позволяет максимально точно определить все механические и электрические характеристики устройства в различных режимах его работы. Узнать состояние якоря, бендикса, щеток, обмотки, пружин, коллектора, контактов и втягивающего реле.

Помимо этого, проверка детали на стенде позволяет определить оптимальную величину натяжения ее пружин и отрегулировать их в соответствии с этим. Также в ходе проведения этого мероприятия измеряется величина реально потребляемого устройством пускового тока. В случае отклонение ее от нормы в большую или меньшую сторону, диагностика на стенде позволяет определить причину этого, что значительно экономит время ее устранения за счет точного и правильного выявления неисправности.

Проверка стартера с помощью аккумулятора

Прежде чем обращаться в автосервис, покупать новый агрегат или запчасти на него необходимо попробовать самостоятельно проверить его работоспособность. При должном подходе возможно самостоятельное выявление неполадок.

В первую очередь, при возникновении подозрений на сбои в работоспособности пускового устройства необходимо проверить контакты на клеммах АКБ и стартера, их прикрученность и наличие окисления, заряженность батареи, так как во многих случаях проблемой в запуске ДВС являются вышеперечисленные факторы.

Простым способом проверки на исправность электросети является замыкание отверткой клеммных болтов электродвигателя, перед этой процедурой необходимо поставить автомобиль на нейтральную скорость (или передвинуть рычаг селектора в режим паркинг или нейтраль).

Если стартер запустил двигатель, следует искать неисправность в электрической цепи. В противном случае следует снять агрегат, отсоединив все крепления от двигателя и сняв клеммы и другие провода.

Как проверить Бендикс

После снятия электродвигателя необходимо осмотреть бендикс (шестерня в самом конце), при наличии повышенного износа зубьев, трещин в нем – его следует заменить.

Бендикс должен проворачиваться только в одну сторону, в противном случае его придется заменить. Подключив агрегат к АКБ исправность бендикса вряд ли получиться диагностировать, так как он может крутиться, но с недостаточной для запуска ДВС силой.

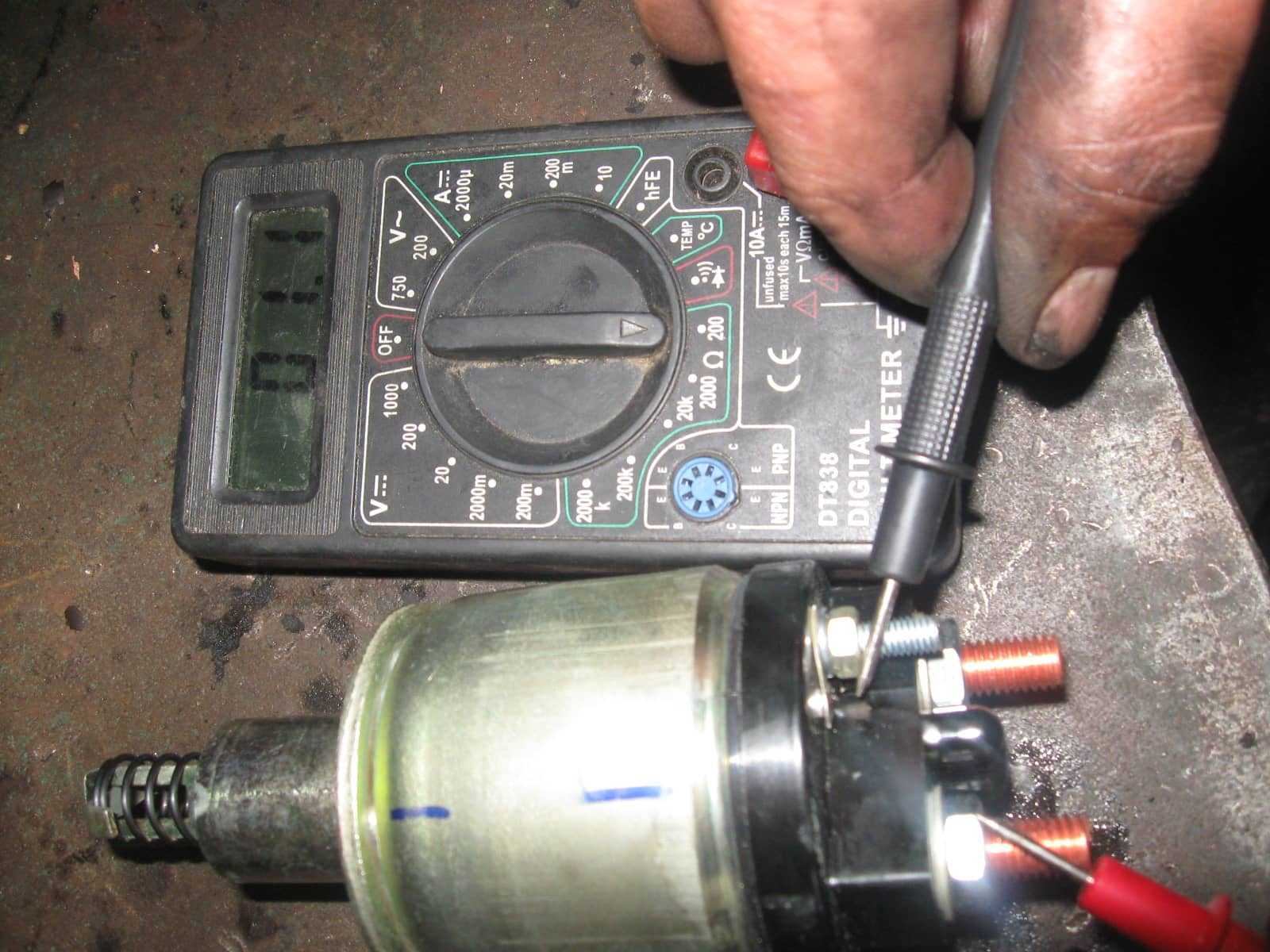

Как проверить Втягивающее реле

При повороте ключа зажигания должен раздаваться щелчок, свидетельствующий о втягивании якоря и зацеплении бендикса.

Перед проверкой исправности стартера необходимо жестко закрепить (или в тисках, предварительно его обмотав толстым слоем ткани, или при помощи сильного помощника, который будет удерживать агрегат), так как при его пуске может возникнуть очень сильный рывок.

Необходимо подключить плюс от батареи к плюсу на стартера, а минус с АКБ – к корпусу агрегата. Если узел исправен, то должен быть быстрый и резкий щелчок и выдвинется бендикс и начнет крутиться.

При отсутствии щелчка и движения обгонной муфты необходимо заменить втягивающее реле. При отключении питания от АКБ бендикс должен втянуться.

Как проверить Якорь и Щётки

Для проверки щеток и якоря потребуется мультиметр или 12-ти вольтовая лампочка. Проверка лампочкой заключается в подключении ее контактов к массе и щеткодержателю при подключенном стартере к АКБ. Загорание лампочки сообщает о высоком износе щеток.

При проверке мультиметром проводится идентичное подключение контактов, только результаты замера сопротивления должны стремиться к бесконечности, в ином случае идет замыкание на массу.

Проверить якорь можно только разобрав электродвигатель. Помимо проведения визуального осмотра на наличие окисления, следов замыкания, повышенного износа, для проверки якоря потребуются специальный прибор ППЯ (прибор проверки якорей) – для проверки межвиткового замыкания.

Сложность диагностики неисправностей якоря, равно как и его ремонт, потребует обращения к профильным специалистам, но чтобы избежать лишних расходов необходимо проверить все остальные части агрегата.

Как проверить Обмотку стартера

Для проверки обмотки электродвигателя потребуется мультиметр или лампочка. Провода контрольной лампочки подключаются выводом обмотки и корпусом стартера. Если лампочка загорелась, то налицо пробой в обмотке.

Таким же подключением проверяется сопротивление обмотки, для чего мультиметр необходимо перевести в соответствующий режим. Среднее показание исправной обмотки будет составлять 10кОм.

Стартер является важнейшим элементом автомобиля, и его неисправности сразу дадут о себе знать или невозможностью запуска машины или трудностями с ним.

Данный узел является весьма надежным, но и с ним случаются неполадки. Некоторые из них легко определить самостоятельно, а для выявления других потребуется специальная аппаратура, которая имеется только у узкопрофильных специалистов.

Как известно, стартер является устройством, которое запускает двигатель автомобиля. Фактически, стартер является электродвигателем, который питается от АКБ. Вполне очевидно, что выход стартера из строя значительно усложняет или делает невозможным запуск ДВС.

При этом стартер редко выходит из строя неожиданно. Другими словами, на возникновение неисправностей указывают определенные признаки. Далее мы рассмотрим, по каким симптомам можно определить, что стартер неисправен, а также как проверить стартер от аккумулятора или мультиметром.

Читайте в этой статье

Что делать?

Как проверить берет ли стартер

С причинами определились. Что же делать, если пускатель берет на себя весь ток? Возможно ли решить проблему своими силами, не беспокоя специалистов в СТО?

Как правило, в большинстве случаев достаточно просто очистить контакты по всей цепочке. Начинать следует с клемм аккумулятора, а заканчивать самим пускателем. Если проблема не уходит, нужно дальше углубляться. Возможно, что внутри пускателя засорение контактов, что тоже может стать причиной такой неисправности.

Проверка вольтметром

Стандартный вольтметр – обязательный инструмент, который используется для проверки. Пусковое устройство для начала демонтировать с автомобиля необязательно.

Вот, что рекомендуется сделать:

• соединить один из щупов тестера к плюсу АКБ (он идет к фиксатору реле стартера), другой к массе (любой части кузова);
• на дисплее прибора должны показываться значения 12 V (чуть больше или меньше), и при этом стартер должен характерно щелкать, что будет свидетельствовать о хорошем состоянии аккумуляторной батареи.

Если на дисплее другие значения, например, низкие – 10 V и ниже, то причина просадки явно в системе зажигания.

Проверка напрямую

Проверка напрямую стартера

В большинстве случаев эксперты рекомендуют пустить напряжение напрямую. Другими словами, от втягивающего реле следует отсоединить провод, идущий к зажиганию, плюсовую же клемму закоротить с помощью гаечного ключа. Если пускатель заведет двигатель, значит, неисправность в реле или замке зажигания. Если же мотор не завелся и так, проблема уже в самом пускателе.

Тестирование реле осуществляется на полностью чистый узел. Другими словами, втягивающее реле следует тщательно очистить от грязи, пыли и масла. Затем поставить стартер (заранее демонтированный) на аккумуляторную батарею, соединяя плюс с выходом реле, а минус с корпусом. Если пускатель начнет нормально вращаться, значит, реле исправно. Если же нет, тогда придется тяговое менять на новый узел, обязательно такой же модели.

Проверка пускового устройства проводится также в том случае, если шестеренки его при подаче тока с АКБ не зашевелились. Ведь не исключено, что втягивающее реле исправно, а барахлит именно стартер. Удостовериться в этом можно так:

• взять тестер;
• проверить ток между обмоткой и ротором.

Показатели меньше 1 млн Ом докажут факт того, что якорь пускателя нужно заменить.

Как правило, если сразу несколько элементов пускателя пришли в негодность, то лучше такой стартер заменить целиком. Подетальный ремонт может стоить намного дороже, чем капитальная замена.

Уже становится понятно, как определить берет ли стартер на себя ток. В автоэлектрике такой процесс принято называть «ППТ» или просто повышенным пусковым током. В данной ситуации стартер потребляет не меньше 200 А тока, но провернуть маховик кривошипного вала не способен. Интересно, что аналогичная ситуация происходит при недостаточном количестве напряжения, например, когда аккумулятор машины разряжен. Таким образом, оба значения нестандартного тока одинаково плохо сказываются на пуске двигателя.

Посмотрите напоследок: почему стартер берет на себя видео

Смотрим щетки, обмотку и бендикс

https://youtube.com/watch?v=mZu24DzhXns

Если даже без втягивающего реле стартер не хочет крутиться, необходимо проверить щетки и обмотку. Для этого проще всего взять 12-вольтовую лампочку с двумя проводками, которые следует подсоединить к щеткодержателю и массе. Стартер при этом должен быть подключен к АКБ. В случае загорания лампочки необходимо менять щетки — они утратили свою целостность. Схожим образом следует проверить и обмотку. Один провод крепим на корпус стартера, второй — к выводу обмотки.

Может обнаружиться, что сам стартер исправно работает, но мотор все равно не крутится. На снятом приборе это реально увидеть по отсутствию движения бендикса при замыкании необходимых клемм. Ремонтировать его не рекомендуется. Причинами бездействия могут стать ослабевшие пружины, засохшая смазка, предельный износ роликов. Для похода за покупкой желательно взять с собой старый бендикс, чтобы не ошибиться.

Диагностика бендикса

Для этого мультиметром (тестером) последовательно сначала замеряют напряжение на клеммах аккумулятора, отключенного от бортовой сети автомобиля. Оно составляет примерно 12,7 В. При показаниях прибора менее 12 В считается, что аккумулятор сильно разряжен и не пригоден к дальнейшим проверкам.

Далее восстанавливают штатное соединение проводов и замеряют напряжение на клеммах батареи и контактах реле. По сравнению с предыдущим случаем оно меняется не более чем на 0,1 В и будет равным в обеих контрольных точках. Переводят ключ в положение запуска. Напряжение на контактах реле не должно опускаться менее 12 В. В противном случае скорее всего неисправны соединительные провода, возможно, что подгорел один или несколько контактов в цепи протекания тока.

Чтобы проверить, целы ли щётки, возьмите 12-вольтовую лампочку. Её провода подсоедините к держателю и к массе щёток. Если лампочка загорится – это признак поломки, и щётки придётся заменить.

Работа под большой нагрузкой, может привести к короткому замыканию обмоток якоря. Как определить место замыкания, кроме визуального осмотра, можно проверить якорь стартера мультиметром. Проверка заключается в измерении сопротивления между корпусом и обмотками.

Еще одним способом определения работоспособности пускового устройства силового агрегата является проверка его элементов: бендикса, щеток и обмотки. Для тестирования двух последних потребуется 12-вольтовая лампочка, контакты которой необходимо подключить к массе и держателю щеток при этом на стартер должно подаваться напряжение от источника питания автомобиля.

Бывает ситуация, когда при исправной детали мотор по-прежнему не начинает крутиться. Это можно увидеть после его снятия с автомобиля, при этом отключать деталь от сети не нужно. После замыкания соответствующих клемм движение бендикса будет отсутствовать. Эту неисправность вызывают изношенные ролики, послабление хода пружины либо отсутствие смазки. Ремонтировать бендикс нет смысла, единственное, следует взять с собой в автомагазин выработанную деталь, чтобы не ошибиться.

Также, при демонтаже щеточного узла, обязательно проводим визуальный осмотр щеток, коллектора, втулок, обмотки и якоря. Ведь при выработке втулок может осуществляться просадка тока при запуске и нестабильное срабатывание моторчика, а поврежденный или подгоревший коллектор будет попросту «съедать» щетки.

Читать далее: Как защитить машину от угона всеми способами

Если стартер включается, а мотор не крутит, пришло время узнать, как проверить бендикс стартера. Бендикс обычно не ремонтируется, а заменяется, но причины его поломки знать необходимо. Их не много:

• засохла или загустела смазка;
• износились пружины;
• на роликах появились дефекты и стёртости или произошёл диаметральный износ.

Проверка бендикса производится без сложностей. Придумайте мягкую прокладку, чтобы обернуть механизм и тем самым избавить от повреждений.

Затем поместите его в тиски, при этом муфта прибора должна иметь односторонний поворот. Если есть вращение в две стороны, причина поломки – дефект муфты. Эту деталь придётся заменить. Соблюдая точный порядок действий и инструкций, проверку стартера и замену дефектных деталей вы проведёте без труда.

Как проверить: берет ли на себя стартер повышенный пусковой ток, и что делать в этой ситуации?

Рассмотрим способы обнаружения этого явления и варианты их устранения:

1. При включении зажигания, индикаторы светятся с постоянной яркостью, но при повороте стартера ключом ничего не происходит, и вся индикация гаснет. Возможно, на клеммах источника питания скопились оксидные отложения, которые являются причиной недостаточного контакта. Достаточно просто их зачистить на наждаке, после чего обезжирить при помощи любого растворителя и хорошо затянуть.
2. Во время проделывание аналогичной процедуры пускатель двигателя пару раз тяжело провернул коленвал, после чего затих. В этом случае стартер берет на себя недостаточно пускового тока, либо в электросети автомобиля пропадает «масса». Как узнать, что именно она является причиной протечки тока? Для этого потребуется провод, на концах которого расположены «крокодильчики» (такими обычно прикуривают автомобильные аккумуляторы). Один из его контактов необходимо закрепить на «минусе» АКБ, а другой – в любом удобном месте на корпусе автомобиля. Если силовой агрегат после этого заведется – причина найдена.
3. Тяжелый ход вала пускового устройства, обусловленный значительным снижением напряжения в бортовой сети (до 9В и ниже), зачастую является сигналом к замене источника питания. Определить это можно установив на автомобиль рабочую батарею с хорошим зарядом. Если пуск двигателя прошел удачно, следовательно, АКБ нуждается в замене. Есть еще один нюанс: после установки проверочного источника питания, на его клеммах после пуска силового агрегата нужно измерить напряжение. О неисправности генератора свидетельствует его величина менее 12,6В, если же генератор функционирует корректно, величина напряжения должна равняться 13,5В и более.
4. Почему стартер берет на себя много тока при заряженном и исправно работающем источнике питания? Вероятнее всего проблема в самом устройстве запуска, и его придется демонтировать с автомобиля для проведения диагностики. Неполадки устройства могут быть любыми, начиная от износа подшипников вала, послуживших причиной его заклинивания, и заканчивая сгоревшими элементами (статором или ротором). Без приобретения нового устройства, либо восстановления работоспособности старого не обойтись.

На большинстве старых моделей транспортных средств, в систему пуска силового агрегата включено устройство, на котором отсутствует передняя крышка. Вместо этого передняя втулка располагается внутри блока коробки, из-за чего она быстрее выходит из строя, вызывая протечку тока. Определить это можно лишь после демонтажа детали по оценке состояния ротора и втулки. Если статор либо ротор стартера не сгорели, ремонт устройства будет заключаться лишь в замене втулки.

Для чего нужно втягивающее реле

Функции втягивающего реле стартера

Втягивающее реле выполняет две основные функции. Подводит шестерню бендикса к шестеренчатому венцу маховика. Реле представляет собой электромагнитную катушку. Внутри катушки расположен якорь-поршень цилиндрической формы.  . Который под воздействием силы магнитного потока перемещается поступательно. Якорь зацеплен за вилку, Которая соединена с бендиксом.

Когда электрический ток подаётся от замка зажигания на обмотку реле. Якорь втягивается внутрь реле. Тянет за собой вилку. Бендикс выталкивается. И шестерня бендикса и венец маховика соединяются.

Схема включения катушки реле.

Как работает втягивающее реле стартера

Катушка втягивающего реле состоит из двух обмоток. Обмотки соединены между собой. И в месте соединения на них приходит плюс от замка зажигания или реле стартера которая управляется замком зажигания. Минусы катушки имеют разное подключение. Одна соединена на массу. Её называют удерживающей.

Вторая обмотка соединена с клеммой к которой подключен провод  идущий из стартера. Этот провод идет на обмотки статора с них на щетки коллектора якоря. Фактически пока стартер не начал работать Вторая обмотка имеет минус через якорь от минусовой щетки коллектора. Он идет через обмотку якоря на плюсовую щетку далее на статор и выходит к клемме на втягивающем реле.

Эта обмотка называется втягивающая. Пока стартер не включен обе обмотки втягивающего реле имеют общий плюс и минусы от разных точек подключения. Общее плюсовое соединение подключено к клемме управления втягивающим реле.

Включается замок зажигания. Проворачивается ключ стартера. Плюс приходит на клемму управления. В обеих катушках создаётся электромагнитное поле. Силы, которого хватает, чтобы втянуть якорь.

Второе предназначение реле. Соединить клемму, на которую приходит плюс от аккумулятора. С клеммой, через которую подаётся плюс на обмотки статора и якоря. Чтобы стартер начал вращаться. Якорь втягивающего реле помимо того что тянет за собой вилку бендикса с одной стороны . с другой прижимает пятак и который соединяет две клеммы между собой. Стартер начинает вращаться. Втягивающая обмотка, которая имела минус на клемме отключится.

Это произойдет потому что. С одной стороны она имеет общий плюс с удерживающей обмоткой от клеммы управления. С другой стороны минус стал плюсом. На контактах втягивающей обмотки перестанет возникать разность потенциалов. Электромагнитное поле пропадет. Якорь реле будет удерживаться только одной обмоткой. Которая имеет минус на корпусе стартера. Силы магнитного поля будет достаточно чтобы удерживать якорь реле в этом положении. Пока крутится стартер.

Как только двигатель заведется и ключ стартера будет отпущен. Плюс перестанет приходить на удерживающую обмотку. Сила магнитного потока пропадет. Пружина отбросит якорь реле. Пятак отойдет от клемм, и стартер перестанет вращаться. неисправности втягивающего реле стартера
