Установка топливо подкачивающего насоса

Устройство топливных насосов

В зависимости от типа привода насосы для подачи топлива разделяются на две большие группы: механические и электрические. Первые используются только в карбюраторных двигателях, а также в качестве подкачивающих насосов в дизельных двигателях. Вторые применяются и для бензиновых, и для дизельных моторов.

Механические топливные насосы


Устройство механического топливного насоса Механический насос располагается на двигателе и приводится в движение специальным эксцентриком. Конструктивно он состоит из следующих элементов:

  • корпус;
  • диафрагма;
  • толкатель;
  • шток;
  • возвратная пружина;
  • клапаны на всасывающем и нагнетательном каналах;
  • фильтр;
  • эксцентрик.

В автомобилях, оснащенных задним приводом, эксцентрик находится на валу привода масляного насоса, а в авто с передним приводом он размещается на распределительном валу двигателя. Перемещение диафрагмы в таком насосе и обеспечивает движение топлива. Когда диафрагма находится в нижней точке, в рабочей камере возникает разрежение, и последняя заполняется жидкостью. Когда диафрагма перемещается в верхнее положение, происходит выталкивание топлива в нагнетательный трубопровод. Клапаны при этом препятствуют обратному ходу топлива.

Для дизельных двигателей такие системы часто используются как насосы низкого давления. Они выполняют функцию подкачивания топлива и располагаются рядом с насосами высокого давления (ТНВД). С практической стороны это позволяет преодолеть гидравлическое сопротивление системы фильтрации и создать стабильное избыточное давление.

Насосы для подачи топлива с электрическим приводом


Роликовый топливный насос. 1 – обратный клапан; 2 – предохранительный клапан; 3 – электрический разъем; 4 – электродвигатель; 5 – рабочее колесо Электрические насосы устанавливаются на двигателях с распределенным и непосредственным впрыском. Они приводятся в действие при помощи электрического привода от аккумулятора или генератора. По своему устройству электронасосы разделяются на следующие группы:

  • Вакуумные. Такой насос имеет аналогичную конструкцию с механическим, но эксцентрик, приводящий в движение рабочие узлы, заменен на электропривод.
  • Роликовые. В таком устройстве топливо перемещается благодаря вращению ротора (движению роликов). В момент, когда дистанция между роликом и ротором увеличивается, возникает разрежение, открывается всасывающий клапан, и топливо всасывается до полного заполнения. В следующий момент вращение ротора обеспечивает уменьшение расстояния, и через открывшийся нагнетающий клапан топливо подается к двигателю.
  • Шестеренчатые. Всасывание и нагнетание топлива реализуется за счет вращения шестерни-ротора. Она расположена эксцентрично по отношению к шестерне-статору. Зубья шестерен формируют камеры, через которые проходит топливо. В ходе вращения объёмы камер постоянно изменяются, что обеспечивает нужное давление.
  • Центробежные. Такой насос имеет рабочее колесо, оснащенное лопатками, которые перемещают топливо от всасывающего к нагнетательному каналу. Давление создается за счет завихрений, возникающих при воздействии лопаток на рабочую жидкость.
  • Плунжерные. Бензонасосы такой конструкции – редкое явление. Подобные системы преимущественно используются в автомобилях на дизельном топливе в качестве ТНВД. Они имеют пары плунжеров, приводимые в движение кулачковым валом. При движении плунжера вверх последовательно закрываются выпускное и впускное отверстия. Это формирует необходимое для открытия нагнетательного клапана давление и последующую подачу топлива к форсункам двигателя.

Вариатор: общая характеристика

По большому счету, вариатор (CVT — con­tin­u­ous­ly vari­able trans­mis­sion) представляет собой подвид АКПП. И автомобиль с данной коробкой передач на первый взгляд идентичен АКПП. Но принцип работы вариатора совсем иной. В нём отсутствуют фиксированные передачи в принципе. За счет этого переключение происходит плавно, без толчков.

Функционал CVT есть непрерывное изменение передаточного числа соответственно разгону и замедлению автомобиля.

Вариатор представляет собой бесступенчатую фрикционную трансмиссию. Шкивы, вращающиеся навстречу, сведены ремнем клинового сечения. Главная передача с помощью вала сопряжена с двигателем, ведомая — отвечает за колеса.

Чем больше один шкив соприкасается, тем меньше радиус касания у другого. Таким образом автомобиль с CVT ускоряется и тормозит.

Вариатор также включает:

  • устройство обратного хода;
  • промежуточное звено, сопряженное с двигателем;
  • ЭБУ.

Топливоподкачивающий насос

Основной топливоподкачавающий насос обеспечивает бесперебойную подачу топлива из баков к ТНВД при работающем двигателе. Он обычно приводится в действие от коленчатого или распределительного вала двигателя. Может применяться и автономный электродвигатель, питаемый от генератора ТС. Использование электропривода обеспечивает равномерную подачу топлива независимо от частоты вращения коленчатого вала и возможность аварийного отключения всей системы. Существуют различные конструкции топливоподкачивающих насосов. Они могут быть:

  • шестеренными
  • плунжерными (поршневыми)
  • коловратными (пластинчатого типа)

Как правило, применяются плунжерные и коловратное насосы.

Плунжерный топливоподкачивающий насос

Плунжерный топливоподкачивающий насос состоит из корпуса 5, плунжера 7 с пружиной 6, толкателя 10 с роликом 77, пружиной 9 и штоком 8, а также клапанов — впускного 4 и нагнетательного 1 с пружинами. Толкатель с плунжером могут перемещаться вверх-вниз. Перемещение вверх происходит при повороте эксцентрика 72, изготовленного как одно целое с кулачковым валом ТНВД; перемещение вниз обеспечивают пружины 6 и 9.

При сбегании выступа эксцентрика с ролика толкателя плунжер под действием пружины б перемещается вниз, вытесняя топливо, находящееся под ним, в нагнетательную магистраль насоса. В это время нагнетательный клапан закрыт, а впускной под действием разрежения над плунжером открыт, и топливо поступает из впускной магистрали в надплунжерную полость. При движении толкателя и плунжера вверх впускной клапан закрывается под действием давления топлива, а нагнетательный, наоборот, открывается, и топливо из надплунжерной полости поступает в нижнюю камеру под плунжером. Таким образом, нагнетание топлива происходит только при движении плунжера вниз.

Если подачу топлива в цилиндры двигателя уменьшают, в выпускном трубопроводе насоса, а значит, и в полости под плунжером давление возрастает. В этом случае плунжер не может опуститься вниз даже под действием пружины 6, и толкатель со штоком перемещается вхолостую. По мере расходования топлива давление в нагнетательной полости понижается, и плунжер под действием пружины 6 опять начинает перемещаться вниз, обеспечивая подачу топлива.

Плунжерный топливоподкачивающий насос обычно совмещен с насосом 2 ручной подкачки топлива. Данный насос устанавливается на входе в основной топливоподкачивающий насос и приводится в действие вручную за счет перемещения поршня 3 со штоком. При движении поршня вверх под ним образуется разрежение, открывается впускной клапан, и топливо заполняет подплунжерное пространство. При перемещении поршня вниз впускной клапан закрывается, а нагнетательный открывается, позволяя топливу пройти далее по топливной магистрали.

Коловратный топливоподкачивающий насос

В мощных быстроходных дизелях применяются в основном коловратные топливоподкачивающие насосы. Ротор 7 насоса приводится во вращение от коленчатого вала двигателя. В роторе имеются прорези, в которые вставлены пластины 6. Одним (наружным) концом пластины скользят по внутренней поверхности направляющего стакана 8, а другим (внутренним) — по окружности плавающего пальца 5, расположенного эксцентрически относительно оси ротора. При этом они то выдвигаются из ротора, то вдвигаются в него. Ротор и пластины делят внутреннюю полость направляющего стакана на камеры А, Б и В, объемы которых при вращении ротора непрерывно меняются. Объем камеры А увеличивается, поэтому в ней создается разрежение, под действием которого топливо засасывается из впускной магистрали. Объем камеры В уменьшается, давление в ней повышается, и топливо вытесняется в нагнетательную полость насоса. Топливо, находящееся в камере Б, переходит от входного отверстия стакана к выходному. При повышении давления в нагнетательной полости до определенного уровня открывается редукционный клапан 2, преодолевая усилие пружины 7, и излишек топлива перепускается обратно во впускную полость насоса. Поэтому в нагнетательной полости и выпускном трубопроводе поддерживается постоянное давление. Перед пуском, когда двигатель и, следовательно, основной топливоподкачивающий насос не работают, топливо через него может прокачиваться предпусковым топливоподкачивающим насосом. В этом случае открывается перепускной клапан 3, преодолевая усилие пружины 4. В закрытом положении тарелка этого клапана перекрывает отверстия в тарелке редукционного клапана.

Актуальные виды

Используемый в системах автомобильных ДВС топливный насос низкого давления может демонстрировать на выходе различные характеристики и конструктивные особенности. Все ТННД можно разделить на 2 основные группы:

  • механические;
  • электрические.

Представить себе современный авто, будь он бензиновым или дизельным, без ТННД невозможно. Ведь именно с помощью этого устройства топливо выкачивается из бака, и подаётся для дальнейшей работы ДВС.

Сначала рассмотрим механические устройства.

Если говорить про механический тип, то такие ТННД в основном встречаются на старых карбюраторных двигателях. Монтируется на блок цилиндров, фиксируется простым винтовым соединением. Работа выполняется за счёт коленчатого вала, имеющего эксцентриковый кулачок. При нажатии на этот кулачок происходят сокращения, и бензин подкачивается в камеру.

Чтобы топливо не выливалось обратно в бак, в этом узле дополнительно используется специальный невозвратный клапан. Последующие активные нажатия способствуют поступлению горючего в карбюратор для последующего сгорания.

Более продвинутым и современным решением стал электрический тип устройства.

Он актуален для инжекторных автомобильных двигателей, поскольку инжектор повлёк за собой использование большого числа всевозможного электрического оборудования. В итоге нагнетать механическим путём топливо стало уже невозможно. Он не мог выполнять свои задачи и нужного давления соответственно уже не создавал, учитывая требования новой системы.

Если рассматривать электронасос в упрощённом исполнении, то это сам насосный компонент и электропривод (электромотор), заключённые в корпус. Здесь же внутри предусмотрен фильтр, заборник топлива и датчик расхода. Принцип работы напоминает механический аналог. Но отличие в том, что за перемещение горючего отвечает электромотор.

ТННД монтируются внутри топливного бака. Ошибочно считать, что это неправильно с позиции безопасности. В случае же с механическим типом устройства нагрев горючего происходил под воздействием работы ДВС. В электросистемах подобная проблема полностью исключается. Топливо непрерывно осуществляет движение по системе из специальных трубок, что не позволяет рабочей жидкости нагреваться до опасных температур, или хотя бы приближаться к этим значениям.

То есть можно смело утверждать о том, что установка ТННД в бензобак является наиболее правильным и рациональным решением с позиции сохранения оптимальной температуры. Ведь расстояние между насосом и источником тепла внушительное.

Также важно заметить, что компоненты конструкции электронасоса находятся в постоянном контакте с бензином. Они погружены в него. Как итог, говорить о каких-либо коротких замыканиях и воспламенениях не имеет смысла

Их в принципе произойти не может

Как итог, говорить о каких-либо коротких замыканиях и воспламенениях не имеет смысла. Их в принципе произойти не может.

Принцип работы

Используемая схема работы автомобильного насоса низкого давления предусматривает наличие 2 режимов функционирования:

  • режим подготовки;
  • рабочий режим.

Учитывая назначение, а также разобрав само устройство автомобильного ТННД, не лишним будет детальнее разобрать его принцип работы.

Этап подготовки наблюдается в момент, когда поршень начинает своё движение в направлении вверх. В это время на него действует эксцентрик, пружина стягивается. Затем запускается движение горючки в камерах между элементами фильтрации грубой и соответственно тонкой очистки.

Если же говорить про рабочий режим, то он происходит при обратном совершаемом движении поршня, когда он перемещается вниз.

За счёт этого при разных режимах работы можно создавать внутри автомобильной топливной системы наиболее оптимальные условия для работы установленного в машине двигателя. Ведь если поршень будет постоянно совершать движения, нагрузка окажется очень высокой, и всё это закончится вполне ожидаемыми неисправностями, поломками узла.

Если топливо будет подаваться в меньшем количестве, тогда напряжение увеличится, поршень не сможет с ним совладать и справиться. Итогом станет зависание поршня. Это указывает на подачу топливным механизмом меньшего количества рабочей жидкости. Если топливо подаётся в больших объёмах, поршень активно совершает свои движения, ТННД перегоняет больше горючки.

Разобравшись с тем, как работает в двигателе насос низкого давления и каким образом он связан с ТНВД, обязательно стоит рассказать о существующих разновидностях применяемых ТННД.

Ремонт ТНВД

Не имея необходимых навыков как в теории, так и в практике, лучше за ремонт не браться, и многие собственники дизельных авто предпочитают отправлять автомобили к специалистам. Чем можно самостоятельно заняться, это настраивание холостого хода, но и здесь имеется свой опасный момент. Так, во избежание поломок ТНВД нужно придерживаться двух простых правил:

  • использование топлива проверенного качества;
  • регулярная проверка на специализированных станциях после определенного пробега.

Даже самый внимательный и заботливый хозяин не застрахован от непредвиденной поломки насоса. Определить то, что причина именно в топливном насосе высокого давления очень просто.

  1. расход топлива значительно возрастает;
  2. мотор стал хуже работать, машина не заводится;
  3. из выхлопной трубы идет темный дым;
  4. обнаружены подтеки, просачивается топливо;
  5. нарушается транспортировка топлива.

Несмотря на наличие всех вышеперечисленных неисправностей, необходимо исключить другие возможные варианты неисправностей. Лучше всего провести полную диагностику автомобиля. Так как предметы для проведения диагностики — вещь не дешевая, то провести ее могут помочь специалисты автомобильных мстерских.

Подтечка топлива

Самая часто возникающая проблема у автомобилей. Здесь причиной может быть износ уплотнительных колец. Раскачивая ось рычага во время работы двигателя, начинает подтекать топливо, следует просто заменить уплотнитель.

Проблемы с клапаном, прекращающим подачу топлива

В таком случае, двигатель попросту не заводится. Необходимо проверить целостность привода. В случае отсутствия поломки, проверить заедание самого клапана. Для этого следует взять провод, одна сторона которого крепится на плюсовую клемму аккумулятора, а другая сторона провода к клемме клапана.

При этом должен быть слышен характерный щелчок. В таком случае, он указывает на полную исправность клапана, и проблема, возможно, кроется в проводах. Для того, чтобы доехать до места стоянки или ремонта, можно кинуть запасной провод. А уже конкретно ремонтом данной неисправности должен заняться автоэлектрик.

В случае если щелчка все таки не последовало, чтобы не искать эвакуатор, необходимо вывернуть корпус клапана из топливного насоса высокого давления, удалить пружину и запорную часть. Это даст возможность самостоятельно приехать в гараж. Здесь стоит учесть тот момент, что заглушить двигатель обычным способом уже не выйдет. Так, на включенной скорости следует резко отпустить педаль сцепления и нажать педаль тормоза. При проведении таких манипуляций, машина с рывком самостоятельно заглохнет.

Механизм подачи топлива. Зачастую после долгого простоя, дизельный двигатель не заводится. Такое возможно не только по причине поломки ТНВД, но и по иным причинам. Либо, в топливе присутствует вода. Такое может случиться даже при использовании хорошего топлива, например в зимнее время, когда возможно образование конденсата. И здесь, чем дольше стоит автомобиль, тем выше вероятность поломки.

В случае, если нет уверенности в том, что автомобиль заведется, необходимо снять ремень ГРМ, и повернуть шкив вручную. В случае беспрепятственного вращения, можно вернуть ремень на место. В противном случае, необходимо снять ТНВД с целью удаления коррозии.

Очистка сетки после ремонта

Количество фильтрующих сеток зависит от насоса. Чистятся сетки простой зубной щеткой.

В последнее время стали выпускать насосы без тросиков и рычагов. Здесь присутствуют только электрические двигатели и приводы. Такое насосы невозможно сделать самостоятельно. Более того, это не удается сделать и специалистам.

Виды электрических ТН

Существует три основных вида топливных электронасосов – шестеренный, центробежный и роликовый.

Шестеренный насос

В шестеренном насосе топливо подается при помощи ротора (внутренней шестерни, подвижной), который располагается эксцентрично относительно статора (внешней шестерни, неподвижной). При вращении ротора боковые части его зубьев образуют небольшие камеры, которые меняют свой размер в зависимости от того, в каком месте проходят статор.

На входе камеры имеют максимальный размер и засасывают за счет разряжения в себя топливо. По мере вращения относительно статора камера уменьшается в размерах, за счет чего обеспечивается подача и нагнетание топлива на выходе из насоса.

Роликовый насос

Аналогичный принцип используется в роликовом насосе, в котором подача топлива осуществляется также благодаря эксцентричному расположению вращающегося ротора с подвижными роликами и неподвижного статора. Ролики перемещаются в специальных углублениях в роторе. Пространство, возникающее между ротором и роликом, полностью заполняется топливом в момент, когда ролик под действием центробежной силы максимально стремится вырваться из ротора.

Продолжая вращаться, ротор перемещает ролики относительно статора, форма которого меняется, заставляя ролики прижиматься к центру оси вращения ротора и сжимая тем самым топливо. На выходе создается дополнительное условие, при котором открывается отверстие выпуска, и топливо под высоким давлением удаляется из насоса.

Центробежный насос

В центробежном насосе подача топлива обеспечивается при помощи крыльчатки, которая оснащается специальными лопатками по всему периметру. Вращение крыльчатки происходит внутри полости, оснащенной двумя каналами – всасывающим и нагнетательным. Вращательные движения лопаток обеспечивают вихревой поток топлива, за счет чего достигается повышение давления.

Если шестеренный и роликовый насосы в силу особенностей конструкции монтируются непосредственно в топливопровод, то центробежный насос размещается в топливном баке. В современных топливных системах предпочтение отдается центробежному насосу, который значительно менее шумный, обеспечивает более ровный (без пульсаций) поток подаваемого топлива, хотя при этом и имеет ограничения по производительности и создаваемому давлению.

Управление работой электрического ТН обеспечивается благодаря блоку управления ДВС. Топливный насос начинает свою работу параллельно с включением зажигания, однако существуют автомобили, в которых насос активируется при открытии водительской двери (еще до того, как будет вставлен ключ зажигания или нажата кнопка пуска).

Электрический насос способен поддерживать довольно узкий, но достаточный для нормальной работы двигателя, диапазон рабочего давления, которое регулируется за счет изменения напряжения и при помощи предохранительного клапана, ограничивающего максимально допустимое давление в системе.

Тюнинг

Чип тюнинг дизельных двигателей может выполняться как путем перепрограммирования блока управления, так и за счет изменения давления турбины.

Пока мы подробно рассмотрим детали низкого давления. Функция состоит в том, чтобы обеспечить чистое подачу впрыскивающий насос

Это важно для обеспечения того, чтобы вся топливная система оставалась свободной от накопления мусора и загрязнения воды. Различные элементы системы низкого давления, чтобы

Ваш топливный бак должен быть идеально расположен над уровнем двигателя, где головка топлива будет обеспечивать положительную силу давления во всей системе. В случае утечки топливо будет просачиваться, а не попадание воздуха в топливную систему. Если ваш бак находится рядом или ниже вашего двигателя, то любые утечки, которые создают воздух, могут быть втянуты в систему, когда двигатель остановлен. Небольшой коллекторный бак будет достаточным для обеспечения положительного давления, но также должен быть выпущен на свежий воздух снаружи, чтобы обеспечить подачу в топливную систему двигателя.

Отметим, что для качественной работы такого чипованного силового агрегата необходимо удалить катализаторы или поставить их обманки. Следует помнить о том, что чип тюнинг дизельного двигателя должен выполнять исключительно опытный специалист, который знает, какая компрессия должна быть в моторе.

Требования к агрегатам и узлам системы питания

Топливный бак может быть изготовлен из различных материалов, включая, но не ограничиваясь. Мягкая сталь: внутренняя и наружная окраска с системой окраски для защиты от коррозии. Пластик: обычно прозрачный, чтобы можно было видеть уровень топлива и предлагать меньше конденсации и никакого риска образования ржавчины. Тяжелые цистерны: гибкие и идеально подходят для временных танков, чтобы выдержать долгий путь. Нержавеющая сталь: прочная и коррозионностойкая. . Ваш двигатель будет вибрировать относительно вашей лодки, поэтому логично, что топливная система, состоящая полностью из сплошной трубы, будет разрушаться. В настоящее время существуют различные программы увеличения мощности силового агрегата путем перепрограммирования его блока управления. В данном случае имеется возможность как легкого тюнинга, так и кардинальное увеличение мощности.

Работа силовой установки внутреннего сгорания основана на процессе преобразования энергии, выделяемой при горении специальной смеси, в механическое действие. Но чтоб этот процесс происходил правильно, требуется тщательная ее подготовка и подача ее в цилиндры. И это в силовом агрегате выполняет топливная система.

Профилактика топливной системы дизельного двигателя

Секция трубопровода между баком и двигателем должна быть гибкой, такой как специальный топливный шланг с защитной сеткой. Это обычно размещается рядом с двигателем между вашим водоотделителем и подъемным насосом, позволяя остальной части топливной магистрали быть изготовленной из сплошной трубы и надежно прикрепленной к вашему судну. Прочный трубопровод может быть изготовлен из любой толстослойной меди до нержавеющей стали. Все уплотнительные соединения должны быть металл-металл. В большинстве систем имеется отдельная водяная ловушка, поддерживаемая между топливным баком и механическим или электрическим топливным подъемным насосом для того, чтобы вода могла оседать из топлива и сливаться с него регулярно. Топливо проходит через внутренние проходы, которые позволяют воде и мусору оседать.

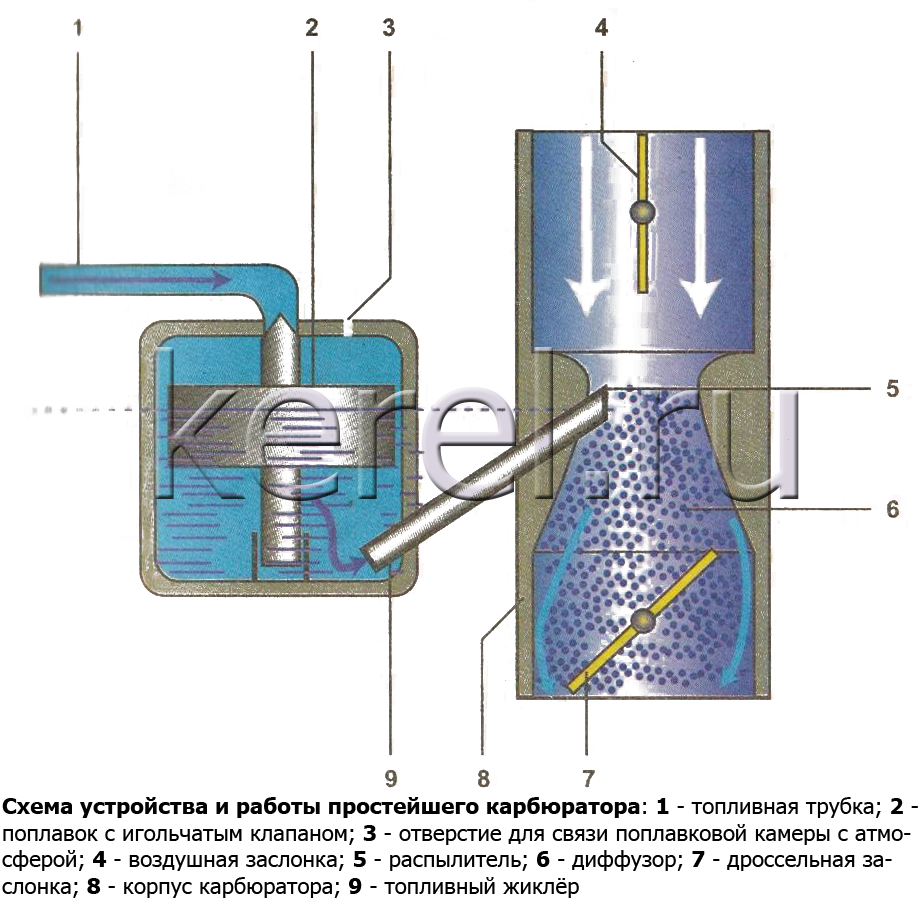

В задачу этой системы входит подача топлива (одного из компонентов смеси) и смешивание его с воздухом, в результате чего и образуется горючая смесь, перед тем, как все это попадет в цилиндр.

Виды бензонасосов, их особенности

Разбирать устройство бензонасоса карбюраторного двигателя не будем, поскольку такая система питания уже не используется, да и конструктивно он очень прост, и ничего особого в нем нет. А вот электрический бензонасос инжектора следует рассмотреть подробнее.

Стоит отметить, что на разных машинах используются разные виды топливных насосов, отличающиеся по конструкции. Но в любом случае узел делится на две составляющие – механическую, которая и обеспечивает закачку топлива, и электрическую, приводящую в действие первую часть.

На инжекторных автомобилях могут использоваться насосы:

Вакуумные;
Роликовые;
Шестеренчатые;
Центробежные;

Насосы роторного типа

И разница между ними, в основном, сводится к механической части. И только устройство топливного насоса вакуумного типа полностью отличается.

Вакуумный

В основу работы вакуумного насоса положен обычный бензонасос карбюраторного мотора. Единственная лишь разница в приводе, но сама механическая часть практически идентична.

Имеется мембрана, разделяющая рабочий модуль на две камеры. В одной из этих камер располагается два клапана – впускной (связан каналом с баком) и выпускной (ведущий к топливной магистрали, подающей топливо далее в систему).

Эта мембрана при поступательном движении создает разрежение в камере с клапанами, что приводит к открытию впускного элемента и закачке в нее бензина. При обратном движении впускной клапан перекрывается, но открывается выпускной и топливо просто выталкивается в магистраль. В общем все просто.

Что касается электрической части, то работает она по принципу втягивающего реле. То есть, имеется сердечник, и обмотка. При подаче напряжения на обмотку, возникающее в ней магнитное поле втягивает сердечник, связанный с мембраной (происходит ее поступательное движение). Как только напряжение пропадает, возвратная пружина возвращает мембрану в исходное положение (возвратное движение). Подача импульсов на электрическую часть управляется электронным блоком управления инжектором.

Роликовый

Что касается остальных видов, то у них электрическая часть, в принципе, идентична и представляет собой обычный электродвигатель постоянного тока, работающий от сети 12 В. А вот механические части – разные.

Роликовый топливный насос

В роликовом типе насоса рабочими элементами являются ротор с проделанными пазами, в которые установлены ролики. Эта конструкция помещена в корпус с внутренней полостью сложной формы, имеющая камеры (впускную и выпускную, сделанные в виде проточек и соединенные с подающей и выпускной магистралями). Суть работы сводится к тому, что ролики просто перегоняют бензин с одной камеры во вторую.

Шестеренчатый

В шестеренчатом типе используется две шестеренки, установленные одна в другую. Внутренняя шестерня – меньше по размеру, и движется по траектории эксцентрика. Благодаря этому между шестернями имеется камера, в которой и осуществляется захват топлива из подающего канала и перекачка его в выпускной канал.

Шестеренчатый насос

Центробежный тип

Роликовый и шестеренчатый типы электробензонасосов – менее распространены, чем центробежные, они же – турбинные.

Центробежный насос

Устройство топливного насоса такого типа включает в себя крыльчатку с большим количеством лопастей. При вращении эта турбина создает завихрения бензина, что обеспечивает его всасывание в насос и дальнейшее выталкивание в магистраль.

Мы рассмотрели устройство топливных насосов немного упрощенно. Ведь в их конструкции имеются дополнительно впускные и редукционные клапаны, в задачу которых входит подача топлива только в одном направлении. То есть, бензин, попавший в насос, вернуться в бак уже сможет только по обратной магистрали, пройдя через все составные элементы системы питания. Также в задачу одного из клапанов входит запирание и прекращение закачки при определенных условиях.

Турбинный насос

Что касается насосов высокого давления, используемых в дизельных моторах, то там принцип действия кардинально отличается, и подробно о таких узлах системы питания узнать можно здесь.

Бензонасос — элемент топливной системы автомобиля который осуществляет подачу топлива к системе дозирования (карбюратор/форсунка). Необходимость такой детали в топливной системе возникает через техническое расположение двигателя и бензобака относительно друг-друга. В автомобилях устанавливаются один из двух типов бензонасосов: механический, электрический.

Механические применяются в карбюраторных машинах (подача топлива под низким давлением).

Электрические — в автомобилях инжекторного типа (подача топлива происходит под высоким давлением).

Система питания бензинового двигателя инжекторного типа

На автомобиле с системой впрыска топлива водитель тоже управляет двигателем посредством дроссельной заслонки, но на этом аналогия с карбюраторной системой питания бензинового двигателя заканчивается.

Топливный насос расположен непосредственно в баке и имеет электропривод.

Электробензонасос обычно объединен с датчиком уровня топлива и сетчатым фильтром в узел, получивший название топливный модуль.

На большинстве впрысковых автомобилей топливо из топливного бака под давлением поступает в сменный топливный фильтр.

Топливный фильтр может быть установлен под днищем кузова либо в моторном отсеке.

Топливные трубопроводы подсоединяются к фильтру резьбовыми или быстросъемными соединениями. Соединения уплотнены кольцами из бензостойкой резины или металлическими шайбами.

В последнее время многие автопроизводители стали отказываться от применения подобных фильтров. Очистка топлива производится только фильтром, установленным в топливном модуле.

Замена такого фильтра не регламентирована планом технического обслуживания.

Системы впрыска топлива бывают двух основных типов — центральный впрыск топлива (моновпрыск) и распределенный впрыск, или, как его еще называют, многоточечный.

Центральный впрыск стал для автопроизводителей переходным этапом от карбюратора к распределенному впрыску и на современных автомобилях применения не находит. Это связано с тем, что система центрального впрыска топлива не позволяет выполнить требования современных экологических стандартов.

Агрегат центрального впрыска похож на карбюратор, только вместо смесительной камеры и жиклеров внутри установлена электромагнитная форсунка, которая открывается по команде электронного блока управления двигателем. Впрыск топлива происходит на вход впускного трубопровода.

В системе распределенного впрыска количество форсунок равно количеству цилиндров.

Форсунки установлены между впускным трубопроводом и топливной рампой. В топливной рампе поддерживается постоянное давление, которое обычно составляет около трех бар (1 бар равен примерно 1 атм). Для ограничения давления в топливной рампе служит регулятор, который стравливает излишки топлива обратно в бак.

Раньше регулятор давления устанавливали непосредственно на топливной рампе, а для соединения регулятора с топливным баком использовалась обратная топливная магистраль. В современных системах питания бензинового двигателя регулятор располагают в топливном модуле и необходимость в обратной магистрали отпала.

Топливные форсунки открываются по командам электронного блока управления, и происходит впрыск топлива из рампы во впускной трубопровод, где топливо смешивается с воздухом и поступает в виде смеси в цилиндр.

Команды на открытие форсунок вычисляются на основании сигналов, поступающих от датчиков электронной системы управления двигателем. Тем самым обеспечивается синхронизация работы системы подачи топлива и системы зажигания.

Система питания бензинового двигателя инжекторного типа обеспечивает большую производительность и возможность соответствия более высоким экологическим стандартам, чем карбюраторного.

Функции системы питания дизельного ДВС

Назначение системы питания дизельного двигателя – подать горючее к форсункам и далее в цилиндры под высоким давлением. За это отвечает комплекс устройств, обеспечивающих непрерывность, точность и согласованность процесса. Особенности систем питания дизелей:

  • солярка подается на впрыск точно отмеренными дозами, в зависимости от текущей нагрузки и режима работы;
  • интенсивность впрыска также регулируется в зависимости от нагрузки на конкретный момент времени;
  • обеспечивается эффективное распыление и распределение дизтоплива по камере сгорания;
  • перед тем, как попасть в насос, топливную магистраль и двигатель, горючее фильтруется, чтобы не загрязнить форсунки и другие критически важные элементы.
