Производство автомобильных обвесов

Делаем бампер из пластика

Можно использовать для творчества пластик. Принцип остаётся тем же: вам требуется болванка. Её необходимо будет загрунтовать, потому как расплавленный пластик деформирует пенопласт очень легко. После разогревается нужных размеров лист пластика и укладывается на болванку.

Пластичный материал принимает форму заготовки. В сложных местах (изгибах) может понадобиться дополнительный прогрев строительным феном. При застывании пластика, а это произойдёт во много раз быстрее, чем в случае с эпоксидной смолой, бампер можно снимать с болванки и приступать к дальнейшей подготовке (установка креплений, обрезка лишних фрагментов, шлифовка).

Теперь вы знаете, как сделать обвес своими руками для автомобиля. Удачных вам технических решений!

Этапы изготовления детали

Изготовление обвеса на автомобиль из стеклоткани займет 1-2 недели, так что следует запастись терпением и заранее рассчитать свое свободное время.

Материалы и инструменты

Чтобы сделать обвес на авто своими руками, вам понадобится:

чертеж будущего изделия;
стеклоткань;
пластилин (очень много);
эпоксидка;
гипс;
мелкая сетка;
острый нож;
деревянные бруски;
проволока;
фольга;
крем или вазелин;
наждачная бумага или шлифовальная машинка.

Создавать новый элемент тюнинга лучше всего в теплом гараже с хорошим освещением

При работе важно поддерживать чистоту в помещении. Частички пыли и мусора могут налипать на заготовку или на итоговую краску и придать готовой детали неаккуратный вид

При работе со стеклопластиком и эпоксидным клеем рекомендуется использовать респиратор.

Порядок работы

Пошаговый мастер-класс по созданию обвеса автомобиля из стеклоткани и эпоксидной смолы:

Вылепить на машине каркас из пластилина, со всеми углублениями для фар, воздухозаборников и прочих элементов согласно чертежу. В широких местах его можно дополнить деревянными брусками, а в узких — укрепить при помощи сетки.
Снять каркас, обмазать его кремом и установить на бруски или плотные коробки одинаковой высоты.
Развести жидкий гипс и залить в пластилиновый каркас.
Оставить заготовку застывать (летом это займет пару дней, зимой — три или четыре).
Когда гипсовая деталь засохнет, достать ее из пластилиновой формы.
Обмазать гипсовую заготовку кремом и начать обклеивать полосками из стеклоткани при помощи эпоксидной смолы.
Когда толщина слоя стеклоткани достигнет 2-3 миллиметров, проложить по всей поверхности заготовки фольгу, чтобы укрепить деталь и продолжить оклеивание тканью.
Готовый элемент оставить на 2-3 дня до полного высыхания, после отсоединить его от гипсовой формы.
Срезать лишнее и тщательно отшлифовать получившуюся деталь.

Самодельный обвес на авто

Готовый обвес окрашивают в цвет кузова (или в другой, по вкусу хозяина авто) и устанавливают на машину.

Производственный процесс

На начальной стадии организации производства необходимо определиться с материалами, из которых будет производиться комплексный обвес автомобиля. Если с выхлопными системами и хромированными элементами декора все относительно понятно, то относительно изготовления бамперов и аэродинамических обвесов (спойлеры, «юбки») существуют различные мнения. В последнее время многие эксперты сходятся во мнении, что лучше всего организовать производство этих деталей из стеклопластика.

Во-первых, такой материал дает простор для изготовления даже самых смелых с точки зрения дизайна и конструкции решений.
Во-вторых, он достаточно легкий — а это важно и для спортивных машин, и для громоздких внедорожников — снижение массы и для тех, и для других крайне актуально.

Стеклопластиковое волокно легко окрашивается в любой цвет, соответственно позволяет избежать «разнотона» при установке на машину. При использовании качественных лакокрасочных материалов цветное покрытие держится довольно долго.

А еще, как и любые другие изделия из стеклопластика, автомобильные обвесы довольно просты в изготовлении — что немаловажно для начинающего предпринимателя с минимальным опытом в этой сфере. Для ручной формовки нужна будет только матрица и несколько инструментов (кисти, валики для прикатки, мерные сосуды и так далее). . Изначально делается чертеж планируемой к выпуску детали — для этого необходимо будет освоить специализированные программы для 3D-моделирования

Некоторые предприниматели в этой сфере сами хорошо владеют навыками проектирования и визуализации, некоторые прибегают к помощи наемных специалистов. В любом случае, если вы думаете о работе на перспективу, без хорошего дизайнера вам не обойтись.

Изначально делается чертеж планируемой к выпуску детали — для этого необходимо будет освоить специализированные программы для 3D-моделирования. Некоторые предприниматели в этой сфере сами хорошо владеют навыками проектирования и визуализации, некоторые прибегают к помощи наемных специалистов. В любом случае, если вы думаете о работе на перспективу, без хорошего дизайнера вам не обойтись.

После изготовления чертежа и согласования 3d-макета с клиентом, начинается процесс изготовления матрицы. Последняя очень важна, поскольку любое изделие из стеклопластика полностью повторяет форму матрицы — любой даже мелкий изъян будет заметен и на готовом изделии.

Наконец, при желании изготовленный обвес может быть установлен прямо в ателье — для этого пригодятся грамотные и аккуратные мастера-техники

Тут стоит обратить внимание на то, что многие клиенты покупают обвесы в другие города и даже страны — потому далеко не каждая деталь ставится силами своего персонала.

Какой материал выбрать?

Современная промышленность может предложить нам как минимум 4 материала, подходящих для нашего процесса:

Полиуретан;
Карбон;
Стеклопластик;
АБС пластик.

Полиуретан подразделяется на вспененный и прорезиненный. Каждый из них обладает определенным количеством плюсов и минусов и роднит их высокая цена. Прорезиненный отлично противостоит изломам и деформациям, держит краску, гибкий и устойчив к ударам. Вспененный уступает лишь в устойчивости к изломам, из-за отсутствия в его составе резины.

Карбон — материал в состав которого углеродные волокна. Отличное качество материала, минимальный вес при повышенной прочности и оригинальный внешний вид. Отталкивает лишь высокая цена и отсутствие устойчивости к точечным ударам, не пластичность.

Стеклопластик или стекловолокно — волокно пропитанное смолой. Часто применяется во внешнем и внутреннем тюнинге. Легкий материал, просто в ремонте, низкий по стоимости, но достаточно токсичен, при неправильной технологии изготовления получается некачественным и неустойчивым к низким температурам, а так же требует кропотливой подгонки деталей к кузову.

АБС — пластик представляет себя ударопрочную пластмассу из которой изготавливают подавляющее большинство отечественных обвесов и деталей автомобиля. Относительно низкий по стоимости, хорошо держит краску, обладает хорошими показателями гибкости и ударопрочности, но боится низких температур, а также требует большого количества усилий и времени для подгонки деталей.

Исходя из выбранных материалов и происходит процесс дальнейшего преображения автомобиля. Учитывая особенность каждого из них, мы определяем будет ли деталь в дальнейшем красится или останется в «чистом» виде (карбон) или же на нее будет нанесена пленка. А будем ли мы выбирать тот или иной материал исходя из климатических условий нашего региона (страна то большая).

Бампер

В классических ВАЗах бампер не является предметом аэродинамики. Для улучшения параметров этой детали его необходимо заменить на другую конструкцию, согласно разработанным вами эскизам.

Поскольку у вас вряд ли есть возможность испытать макет в аэродинамической трубе, существует риск ошибиться с формами нового бампера. Удачна или нет была ваша задумка, вы сможете узнать только после того, как разгоните свой автомобиль с новым обвесом до большой скорости (120-140 км/час).

Вы сразу почувствуете, выполняет ли аэродинамический обвес свою роль. Машина либо будет прижиматься к асфальту, а чувствительность рулевого управления заметно увеличится, либо вас начнёт болтать на трассе, как кисель. Второе как раз и будет означать полный провал ваших архитектурных усилий.

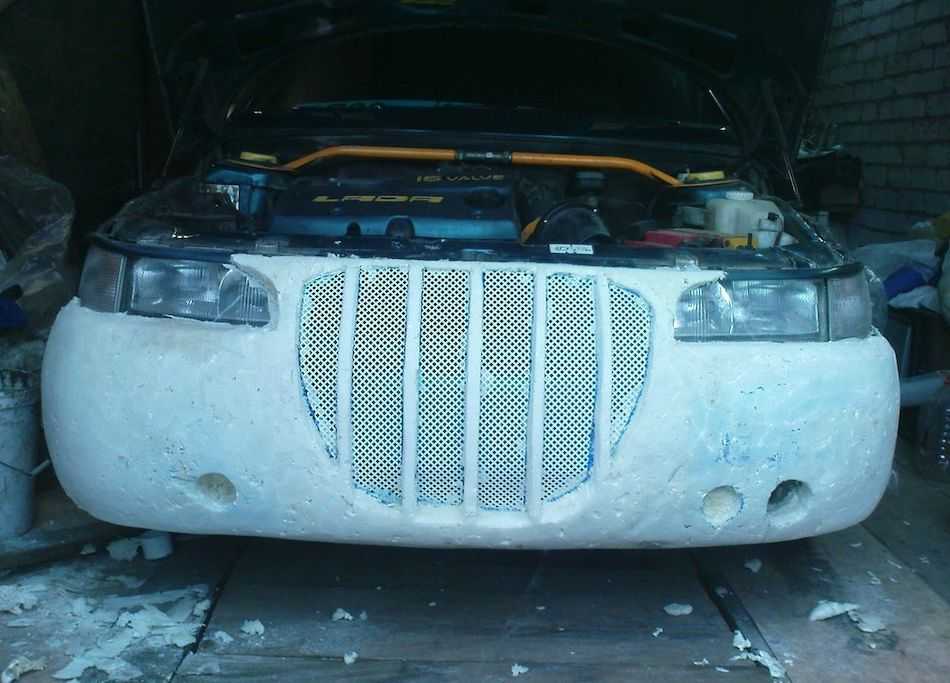

Бампер из монтажной пены

Сделать самодельный бампер с использованием монтажной пены вы можете аналогичным образом, что из пенопласта. В первую очередь делается ящик. Он послужит каркасом, удерживающим пенополиуретановый герметик.

Помните, пена имеет свойства расширяться в объёме после высыхания. После того как монтажный материал полностью высохнет, займитесь разметкой бампера. Теперь можно вырезать изделие.

Занимаясь подготовкой модели не забудьте про крепления, они будут идентичны на бампере и машине.

Далее совершается обработка бампера наждачной бумагой, а также использование смолы и стекловолокна. В окончании делается грунтовка и покраска бампера в нужный цвет.

Как самому сделать бампер аэродинамичным

Самый недорогой и доступный для многих начинающих автогонщиков способ конструирования проходили в школах на уроке труда. Там вы обклеивали блюдце или чашку кусочками бумаги с помощью клея ПВА. Серьёзные дяди, давно окончившие школу, используют в своих целях эпоксидную смолу и стеклоткань.

Для этого из пенопласта или других подручных средств создаётся объёмная форма будущего бампера в натуральную величину. Округлые формы доводятся до совершенства с помощью детского пластилина и канцелярского ножа. Далее полученную болванку начинаете обклеивать стеклотканью, пропитывая слои эпоксидной смолой. Количество слоёв зависит от ваших требований к прочности готового бампера.

После нанесения требуемого количества слоёв стеклоткани, болванку оставляют на некоторое время в покое. После окончательного застывания смолы удаляется заготовка. Теперь можно установить на новый бампер крепления и монтировать его на автомобиль. Завершает работу проведение шпаклевочных и покрасочных работ детали. Однако не забывайте, что перед финальными процедурами желательно провести тестирование новых аэродинамических свойств автомобиля.

Немаловажно предусмотреть в новом бампере воздухозаборные направленные карманы. Их назначение вполне очевидно

Разогнав свой автомобиль до больших скоростей, вы рано или поздно начнёте тормозить. На большой скорости нагрузка на тормозные барабаны велика, они сильно нагреваются. Потоки воздуха, направленные на барабаны, заметно усилят эффективность системы, охлаждая диски.

▼Капоты и багажники

Смотреть ассортимент

Столь сложные элементы, как капот или крышка багажника редко подлежат вниманию тюнинга, но согласитесь, что они занимают 20% кузова авто, а значит именно их мы видим в первую очередь! К сожалению не так много автомобилей могут похвастаться изобилием капотов и большинстве случаев капоты остаются в штатном исполнении.
Материалы, которые применяются при изготовлении капотов и крышек багажника, чаще всего сталь. А на спортивных авто для снижения веса встречается алюминий, карбон и стеклопластик.
Установка всегда повторяет штатные элементы крепления, а вот запирающиеся механизмы иногда подвергаются доработкам. На гоночных авто применяются быстросъёмные замки, для простоты отпирания капота или багажника. Встречаются случаи, когда ставят дополнительные замки, которые служат активной безопасностью на большой скорости.

Замена бампера

Это можно выполнить двумя способами:

модернизировать заводской;
установить новый.

Во втором случае речь ведется о приобретенной детали, которую необходимо закрепить на место старой. Минус в том, что стоимость бампера достаточно высокая, да и отыскать его в магазинах порой достаточно сложно.

Зато в первом варианте все заводские детали сохраняются, конструктивные особенности автомобиля не изменяются. При этом есть возможность продумать отведение воздуха, охлаждающего тормоза, устроить крепления для «противотуманок».

Скорей всего, вы не сможете провести испытания нового бампера, изготовленного своими руками, чтобы выявить допущенные в его формах просчеты. Качество выполненных работ проявится только на трассе. Автомобиль либо прижмет к асфальту, при этом чувствительность управления существенно увеличится, либо машину станет болтать из стороны в сторону. Вот это и будет значить, что все усилия оказались напрасны.

Укладка стеклоткани и пропитка смолой

После достижения необходимой консистенции покрывного слоя производится укладка раскроя стеклоткани в форму матрицы. Первый слой стеклоткани является наиболее тонким (300 г/м2), что обеспечивает максимально гладкую поверхность изделия.

Стеклоткань должна в точности повторять все изгибы формы матрицы без отслоений и образования воздушных пазух.

После укладки на стеклоткань наносят слой полимерной смолы, и образовавшуюся форму укатывают специальным валиком с целью более качественной пропитки и выдавливания пузырьков воздуха. Следующий слой стеклоткани укладывают, не дожидаясь высыхания смолы. Затем повторяется процесс приготовления и нанесения полимерного состава.

В зависимости от толщины и необходимой прочности изделия формуется различное количество слоев стеклоткани и пропитки. В качестве последнего слоя применяется стекловойлок или тонкая отделочная стеклоткань.

Порядок изготовления

Наиболее приемлемый по стоимости способ – эпоксидка. Пластик и металл считаются более затратными вариантами. Некоторые в работе используют стекловолокно.

Из обычного пенопласта изготавливается основа для будущей детали. Действуя острым ножом и используя пластилин, поверхность обвеса выводится под последующую обклейку. Затем наносится стеклоткань, толщина которой определяется по вашему желанию. Пенопласт удаляется, поверхность зачищается, устанавливается крепеж. Обвес готов к монтажу. В заключение его остается отшпаклевать, покрыть грунтовым составом и покрасить.

Если решено воспользоваться пластиком, то технология работ практически не изменяется. Следует только изготовить подходящую основу из бальзы, липы либо плотноватого пенопласта. Для придания ей прочности поверхность грунтуется нитролаками, в которые добавляются тальк либо детские присыпки. Такой же смесью выравнивается поверхность основания обвеса.

При использовании пенопласта его обрабатывают разбавленным ацетоном, лаковым составом либо эпоксидкой. После этого поверхность необходимо натереть свечкой или полиролью.

Вытягиваем пластмасс

Для этого из куска фанеры необходимо изготовить рамку с крючками, на которые закрепляются бруски, представляющие собой основание. Пластик нагревается до необходимого температурного режима, становясь мягким и эластичным, чтобы его можно было нанести на заготовку. Рамка поможет сделать это лучше, удержит его. Когда пластик остынет, деталь разрешается снять с основы.

Опытные мастера, работая с пластиковым материалом, выбирают разные варианты, принимая во внимание то, с чем придется работать. Особенности деталей и определенные материалы сами определяют технологические этапы работы

Простую деталь возможно сделать самостоятельно, а вот для более сложных элементов рекомендуется воспользоваться помощью опытных специалистов.

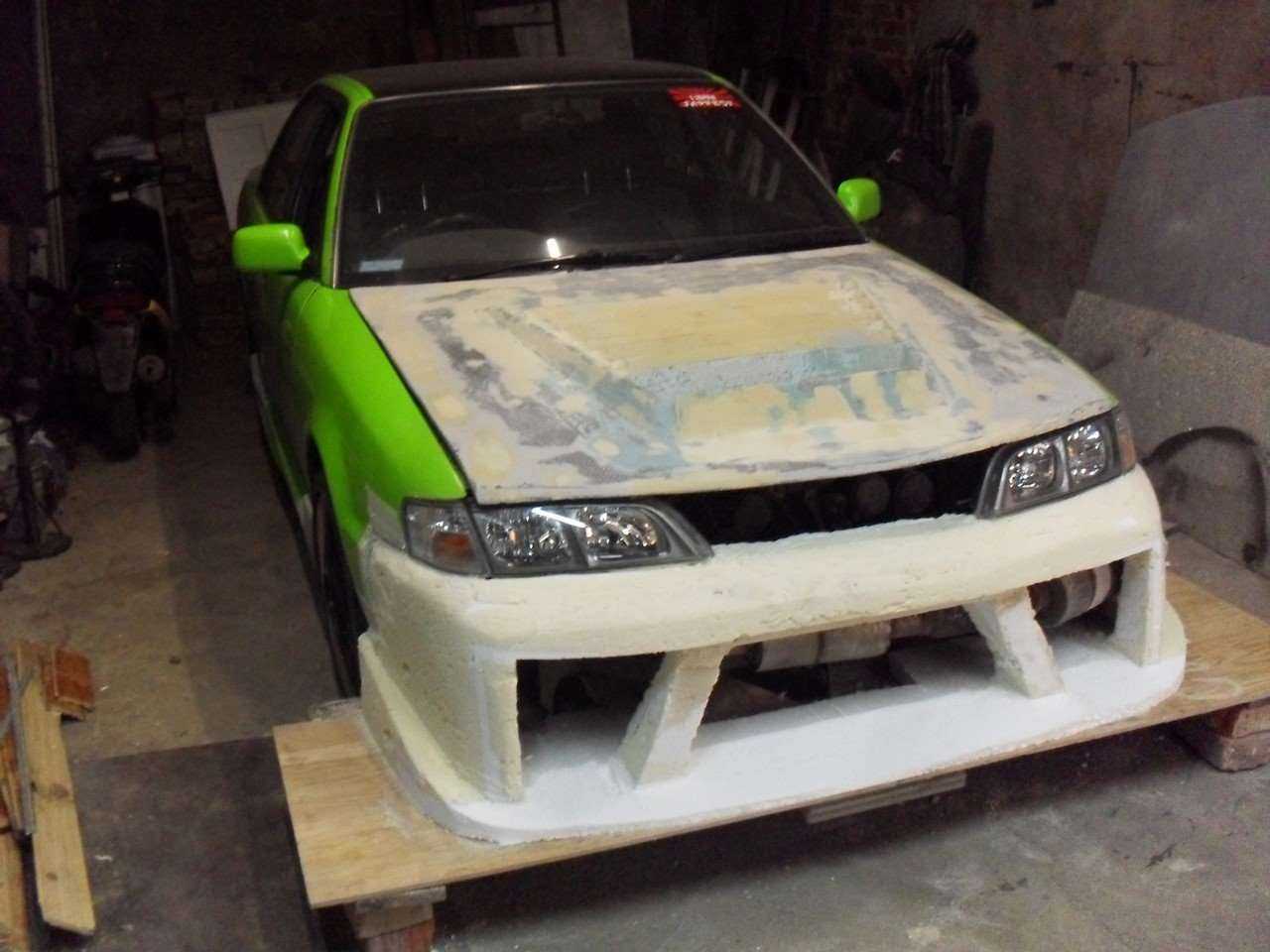

Изготовление обвеса

Для того чтобы понять, как сделать обвесы на машину необходимо определиться из чего вы будете его изготавливать. Лучшим материалом по соотношению цена/качество считается пенополистрирол. Перед тем как наносить его следует тщательно проклеить скотчем места нанесения пенополистирола.

Закончив подготовительные работы, нарезаем его кубиками и наклеиваем туда, где будет красоваться новый обвес. Размеры кусков зависят от габаритов обвеса. Не забудьте предварительно обработать поверхность, которая будет прилегать к машине. Приклеивайте куски при помощи макрофлекса. Наносить его нужно тонким слоем. Советуем нарезать кубиков пенополистирола с запасом. Сама конструкция приклеивается различными способами, среди которых:

Качественный двухсторонний скотч. В противном случае обвес на авто своими руками отпадет после встречи с лужами
Герметик, но если вы захотите снять обвес повторно он может повредить краску

Полученный результат является фундаментом. Следующее действие – это придание пенополистиролу желаемой формы. Для этого этапа понадобится электронож, а также крупная шкурка

При работе желательно обратить внимание на следующие советы:

Склеивайте нарезанные блоки только на автомобиле
Ваша задача придать кускам пенополистирола форму кузова машины. Делается это для того чтобы обеспечить плотное прилегание материала к кузову автомобиля. Такое решение позволит уменьшить число трещин и дальнейших проблем на следующих этапах
Рекомендуется выкладывать блоки так, как будто происходит кирпичная укладка. Выкладывайте их блок за блоком и скрупулезно подгоняйте до требуемой формы. Безусловно, вы потратите на это где-то полчаса, но в дальнейшем поймете, что время было потрачено не зря
Не забывайте о минимальных мерах безопасности

После работы с пенополистиролом остается много грязи, поэтому существует вероятность того, что материал может попасть в воздуховод автомобиля. Не забудьте пропылесосить его.

Если вы хотите сделать юбку бампера ровной, демонтируйте его и положите на стол. Таким образом, работа будет продвигаться быстрее и качественней.

Используемые материалы для макетов

Хорошими вариантами можно смело считать монтажную пену и пенопласт. Они недорогие, удобные и простые в использовании и обработке.

Если вы берете пенопласт, листы можно соединить между собой с помощью жидких гвоздей, создать блок прямоугольной формы, размеры которого будут несколько превышать габариты штатного бампера. Берется нож, хорошо заметный маркер, наносится разметка, все вырезается и пр. То есть несколько часов работы позволят создать пенопластовый макет в натуральную величину, и по нему уже создавать новые бампера. Но при наличии старого бампера так заморачиваться не обязательно.

Для старого обвеса подойдет монтажная пена. Прежде чем наносить ее на пластик, обработайте поверхности пенофолом или малярным скотчем. Это предотвратит соединение с конструкцией автобампера. Затем наносится слой пены, выравнивается (обязательно в перчатках) и прессуется для увеличения прочности. Картон и скотч не дадут пене стекать. Через 2 дня пена застынет, ее можно будет снимать, обрабатывать и пр.

В некоторых случаях удобно использовать оба материала, вырезая мелкие компоненты из пенопласта, а обычные полости заполнять пеной.

Обклеив заготовку стекловолокном, у вас получится отличный бампер. Также есть возможность создать так называемую матрицу. Но ее делают на основе технического пластилина.

Технология изготовления из пластика

Сам по себе пластик считается довольно хрупким материалом, но при правильной технологической обработке он становится прочным и пригодным для тюнинга. Большинство современных автомобилей имеют штатные пластиковые бамперы, которые изготавливаются из сплава пластмассы с примесью остальных материалов.

Рассмотрим ближе технологию тюнинг-бампера, как это делают известные ателье BSS, AEK, ATE, JP и другие:

Подготовка материала. Берут пластик, который уже отслужил свое (лучше всего использовать разбитые старые буфера). Его ломают и помещают в тигель, ставят на огонь, чтобы пластик расплавился. Использовать нужно только керамическую тару, чтобы материал не приставал к стенкам. Когда пластмасса расплавилась, ее следует отлить в форму, чтобы получился лист. Затем нужно охладить, чтобы материал застыл.
Проектирование дизайна. Для этого дизайнер и замерщик ведут замеры старого бампера и создают на компьютере 3D-модель стандартного изделия. После этого начинается разработка дизайна и расчеты аэродинамики. Так, рождается новая модель бампера со всеми параметрами.
Все расчеты передаются исполнителю, который при помощи специального фена, тенов и готовых каркасов делает основание для будущей детали.
Изготовление креплений и посадочных мест под аксессуары. Это делается при помощи паяльника. Каждое крепление должно быть расположено точно, согласно чертежу, поскольку неверная установка повлечет за собой брак детали и изготовление ее заново. Мастер четко паяет крепления, а также делает прорези под решетку, оптику и прочие элементы, которые будут установлены.
Доводка включает в себя примерку готового изделия и доработку детали, которая затем будет обработана специальным отвердителем для пластика по типу PF-110.

Основные моменты по технологии изготовления бампера из пластика рассмотрены, далее переходим к следующему материалу – стекловолокно.

Как своими руками установить обвесы

Выполнить эти работы полностью самостоятельно можно только в одном случае: при наличии опыта сварочных работ. Крепление металлических элементов обвесов происходит посредством сварки. Но в продаже есть и модели из стекловолокна и пластика. В этих случаях обращаться к профессионалам необязательно. Для большинства пластиковых моделей обвесов инструкция по монтажу очень простая. В первую очередь необходимо демонтировать задний и передний бамперы автомобиля, после чего снять подкрылки. Эти элементы можно будет установить обратно только после полного завершения работ.

Бамперы после установки обвесов и подкрылок монтируются на заводские крепления. При установке боковых элементов обвеса нужно максимально точно расположить их, избегая возможных смещений. Для окончательной фиксации нужно использовать только крепления, идущие в комплекте с обвесом. Если нет уверенности в том, что на всех этапах работы будут выполнены качественно – лучше воспользоваться услугами специалистов автосервиса. В этом случае можно избежать поломок креплений и обвесов по неопытности и установить все детали правильно и надежно.

Видео

Улучшение аэродинамических свойств автомобиля.

Обвес бывает из:

Полиуретана,
АБС-пластика,
Металлический,
Композитный.
Подробно рассмотрим композитные семейства.

Стеклопластиковые композитные обвесы:

Стеклопластик самый распространённый материал в производстве обвесов и самый популярный. Относительно низкая стоимость, сравнительно высокие технические характеристики с точки зрения Топ-Тюнинг прочно закрепили данный вид обвесов в позиции лидера.

Огромное число тюнинг компаний во всем мире производили, производят и будут производить свои детали именно из стеклопластика.

Lumma, Hamann, Lorinser, Tech Art, Gemballa, Mugen, Fabulos, APR, Buddy Club, HKS, Blitz, Top-Tuning, Bomex и другие мировые тюнинг бренды успешно используют в производстве своей продукции именно композитный стеклопластик.

Преимущества стеклопластиковых тюнинг обвесов на автомобили –

Низкая стоимость в сравнении с полиуретановыми аналогами.
Отличная ремонтопригодность.
Глубокие формы и сложный дизайн, недоступные для АБС или полиуретановых обвесов.
Устойчивость к перепадам температур.
Мобильность изготовления.
Именно поэтому тюнинг обвесы делают из стеклопластиковых композитов.

Недостатки стеклопластиковых обвесов:

Недостаточная сравнительная эластичность.
Как правило, обязательная подгонка на автомобиль до покраски.
Особые требования к покраске стеклопластиковых обвесов.
Человеческий фактор. Встречается невысокое качество по причине ручного метода производства.

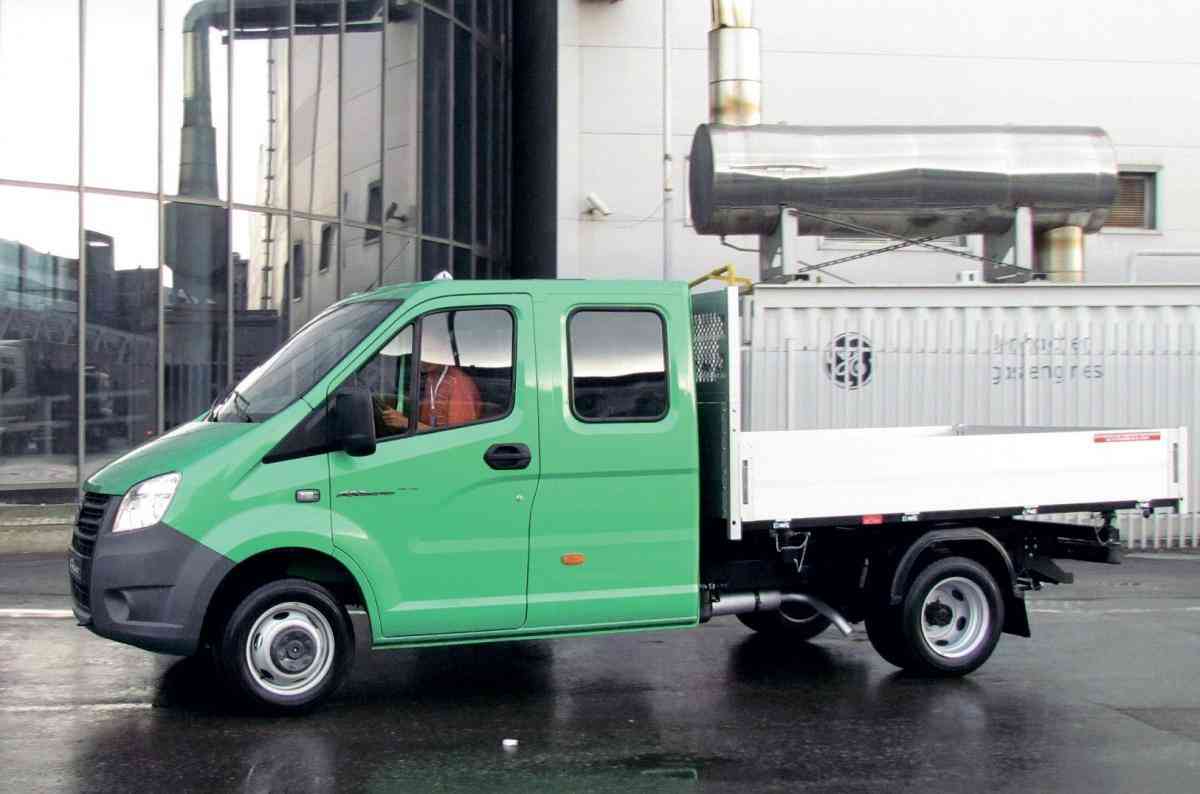

Изменение внешних данных бампера газели

Не лишним будет знать, как сделать тюнинг бампера газели своими руками. Проще всего заменить вручную старый бампер на модель нового образца.

Замена бампера может понадобиться при следующих ситуациях:

для лучшего попадания воздуха в систему радиатора охлаждения;
при необходимости дополнения в переднюю часть авто противотуманных фар;
для внесения изменений аэродинамического сопротивления машины;
изменение внешнего вида.

Цена бампера из хорошего пластика варьируется в пределах 2-5 тыс. рублей. Бампер можно выбрать без покраски, либо идентичного цвета с кузовом.

Изделие состоит из пластмассы, а также имеет отверстия под противотуманные фары. В автомагазинах вы могли бы приобрести бампер, подходящий под родные крепления. Причём поставить его самостоятельно не составит особых усилий

В этом случае понадобится отсоединить крепежи с обеих сторон, убрать имеющийся бампер и заменить его на новый. На видео представлен процесс осуществления тюнинга бампера своими руками.

Оттенок изделия вы можете выбрать аналогичный цвету кузова.

Не трудной для хозяина авто станет установка накладок из пластика на кузовную часть. Вместе с тем, авто можно преобразовать разместив декоративные пороги из пластика.

Для украшения Газели, а также её возможностей без труда двигаться по бездорожью автолюбители могут разместить защитные металлические дуги по бокам бампера.

Итак, любое транспортное средство подвержено износу с течением времени. Однако, автомобиль можно тюнинговать по своему усмотрению. Тем самым автолюбителям удастся сохранить внешний вид машины на высшем уровне.

Целесообразность установки обвеса

Если обвес понадобился для красоты авто, то легче и проще всего не снимать бампера. Но в случае желания улучшить движение транспортного средства на скорости, то стоит постараться. В таком варианте придется снять некоторые детали, вырезать в кузове дыры.

На данный момент определенные виды обвесов запрещены к установке законодательством. Именно такие элементы, которые от кузова отходят далеко. Следовательно, стоит для начала узнать, не будет ли противозаконной установка обвеса, выбранного вами.

Когда обвес выбран, желательно с мастером устроить примерку. Возможно, этот вид и не подойдет к вашему кузову. Также стоит обговаривать все возникающие вопросы, работу и продолжительность ее, ну и, конечно, стоимость. В конце примерки можно будет сделать вывод, стоит ли устанавливать подобные элементы, или это будет стоить слишком дорого и не целесообразно.

Стоит помнить, что один и тот же обвес может оказывать положительный эффект на один автомобиль, но ухудшать движение машины с другим кузовом.
