Как сделать зарядное устройство для автомобильного аккумулятора своими руками?

Зарядка для АКБ из блока питания компьютера

Для зарядки любого аккумулятора хватит 5-6 ампер-часов, это является около 10% от емкости всей батареи. Произвести его, может, любой блок питания емкостью от 150 Вт.

Итак, рассмотрим 2 способа самостоятельного изготовления зарядного устройства из компьютерного блока питания.

Способ первый

Для изготовления нужны следующие детали:

  • блок питания, мощностью от 150 Вт;
  • резистор 27 кОм;
  • регулятор тока R10 или блок резисторов;
  • провода длиной от 1 метра с клеммами;

Ход выполнения работ:

  1. Для начала нам потребуется разобрать блок питания.
  2. Извлекаем неиспользуемые нами провода, а именно -5в, +5в, -12в и +12в.
  3. Совершаем замену резистора R1 на заранее заготовленный резистор 27 кОм.
  4. Удаляем провода 14 и 15, а 16 просто отключаем.
  5. Из блока выводим сетевой шнур и провода к аккумуляторной батарее.
  6. Устанавливаем регулятор тока R10. В отсутствие такого регулятора, можно изготовить самодельный блок резисторов. Состоять будет он из двух резисторов 5 Вт, которые будут соединены параллельно.
  7. Для настройки зарядного устройства, в плату устанавливаем переменный резистор.
  8. К выходам 1,14,15,16 припаиваем провода, а резистором устанавливаем напряжение 13,8-14,5в.
  9. На окончание проводов присоединяем клеммы.
  10. Остальные ненужные дорожки удаляем.

Важно: придерживайтесь полного руководства, малейшее уклонение может привести к перегоранию прибора.

Способ второй

Для изготовления нашего устройства по данному способу, потребуется блок питания немного мощнее, а именно на 350 Вт. Так как он может выдать 12-14 ампер, что удовлетворит наши потребности.

Ход выполнения работ:

  1. В блоках питания от компьютера импульсный трансформатор имеет несколько обмоток, Одна из них на 12в, а вторая на 5в. Для изготовления нашего устройства нужна только обмотка на 12в.
  2. Для запуска нашего блока потребуется найти зеленый провод и замкнуть его с черным проводом. При использовании дешевого китайского блока, возможно, там будет не зеленый, а серый провод.
  3. Если у вас блок питания старого образца с кнопкой включения, вышеуказанная процедура не нужна.
  4. Далее, составляем из желтых и черных проводов 2 толстые шины, а ненужные провода обрезаем. Черная шина будет минусом, желтая соответственно плюсом.
  5. Для повышения надежности нашего устройства можно осуществить замену местами диодов. Дело в том, что на 5в шине стоит более мощный диод, чем на 12в.
  6. Так как в блоке питания стоит встроенный вентилятор, то ему не страшны перегревы.

Способ третий

Для изготовления нам потребуются следующие детали:

  • блок питания, мощностью 230 Вт;
  • плата с микросхемой TL 431;
  • резистор 2,7 кОм;
  • резистор 200 Ом мощностью 2 Вт;
  • резистор 68 Ом мощностью 0,5 Вт;
  • резистор 0,47 Ом мощностью 1 Вт;
  • реле на 4 контакта;
  • 2 диода 1N4007 или подобные диоды;
  • резистор 1кОм;
  • светодиод яркого цвета;
  • длина провода не менее 1 метра и сечением не меньше 2,5 мм 2, с клеммами;

Ход выполнения работ:

  1. Выпаиваем все провода кроме 4 черных и 2 желтых проводов, так как по ним поступает питание.
  2. Замкнуть перемычкой контакты, отвечающие за защиту от перенапряжения, чтобы наш блок питания не выключался от перенапряжения.
  3. Заменяем на плате с микросхемой TL 431 встроенный резистор на резистор 2,7 кОм, для установки выходного напряжения 14,4в.
  4. Добавляем резистор 200 Ом мощностью 2 Вт на выход с канала 12в, для стабилизации напряжения.
  5. Добавляем резистор 68 Ом мощностью 0,5 Вт на выход с канала 5в, для стабилизации напряжения.
  6. Выпаиваем транзистор на плате с микросхемой TL 431, для устранения препятствий при установке напряжения.
  7. Заменяем стандартный резистор, в первичной цепи обмотки трансформатора, на резистор 0,47 Ом мощностью 1 Вт.
  8. Собираем схему защиты от неправильного подключения к аккумулятору.
  9. Выпаиваем из блока питания ненужные части.
  10. Выводим необходимые провода из блока питания.
  11. Припаиваем клеммы к проводам.

Для удобства пользования зарядным устройством подключите амперметр.

Преимуществом такого самодельного устройства является отсутствие возможности перезарядки батареи.

Схемы простого зарядного устройства для аккумулятора автомобиля

Сразу отметим, что смастерить можно различной степени сложности зарядку, всё зависит от поставленных целей и мощностных показателей. Зарядное устройство (далее — ЗУ) понадобится каждый день, даже если батарея новая и мощная.

Жизненный пример: поставили машину, забыли выключить магнитолу на ночь, к утру АКБ разряжена. Запустить мотор с утра не получится.

И здесь следует различать: пуск силового агрегата проводится с полуоборота или нужно «маслать» долго и нудно. Это всё к тому, что от этого зависит степень заряда, который следует дать батареи.

Простейший пример: нужен источник постоянного тока с показателем 12 Вольт, а лучше от 12 до 24,5 В. Второй момент: строго ограниченное сопротивление. Подручное средство с такими характеристиками найти несложно.

Во многих семьях имеется портативная техника, цифровые гаджеты. Блок питания в самый раз, вот почему. Напряжение на выходе равно 19,5 вольт, сила тока равна 2,0 А. Внешний штекер — минус, внутренний — плюс.

Ограничителем напряжения может смело выступить автомобильная лампа накаливания. Более мощной перегружать не стоит, так как возможен сбой в работе блока питания.

Далее следует такая схема: входной разъем от блока в качестве минуса — лампа, как ограничитель сопротивления — плюсовая клемма батареи — плюс самого АКБ. В течение одного часа устройство подзарядится так, что силы тока достаточно будет для пуска мотора.

Нет блока питания или жалко использовать его не по назначению, тогда купите один раз выпрямительный диод. Изделие небольшое по размерам и много места не отнимет.

Смастерить ЗУ можно таким способом: снять непосредственно сам аккумулятор с транспортного средства. Создаём цепь, состоящую из точки — розетки (220В) — минусовая сторона диода — сторона со знаком плюс — ограничитель нагрузки — клемма АКБ со знаком минус — плюсовая клемма — вход в 220 В розетки.

Если нет под рукой автолампы, возьмите бытовую лампу на 220В. Достаточно будет 100 Ватт, но не менее. Сила тока будет равна половине ампера. Рассчитать это легко: напряжение умножаем на ток, и будет нам мощность.

За полную ночь такой подзарядки АКБ наберётся сил для прокрутки мотора налегке. Ну, а если вы додумаетесь совместить три лампы подряд, то увеличите силу тока ровно втрое.

Несмотря на такую простоту, неосторожное движение может привести серьёзным последствиям:

  • перегорит блок питания;
  • посыплются пластины от замыкания;
  • прочие нежелательные моменты.

Из чего должен состоять прибор?

Основными элементами любого заряжающего устройства являются:

  1. Преобразователь сетевого напряжения 220 В – катушка либо трансформатор. Его задача – обеспечить напряжение, приемлемое для подзарядки батареи, составляющее 12-15 В.
  2. Выпрямитель. Он превращает переменный ток бытовой электросети в постоянный, необходимый для восстановления заряда аккумулятора.
  3. Выключатель и предохранитель.
  4. Провода с клеммами.

Заводские аппараты дополнительно оснащаются приборами для измерения напряжения и тока, защитными элементами и таймерами. Самодельное зарядное устройство тоже можно усовершенствовать до уровня заводского при условии, что вы владеете познаниями в электротехнике. Если вам знакомы только азы, то в домашних условиях сможете собрать следующие примитивные конструкции:

  • зарядку из адаптера для ноутбука;
  • зарядник из деталей от старой бытовой техники.

Подзарядка с помощью адаптера для ноутбука

В устройствах для питания ноутбуков уже встроен преобразователь и выпрямитель. Вдобавок там есть элементы стабилизации и сглаживания выходного напряжения. Чтобы использовать их в качестве заряжающего прибора, следует проверить величину этого напряжения. Она должна составлять не менее 12 В, иначе автомобильный аккумулятор на зарядится.

Для проверки необходимо вставить вилку адаптера в розетку и соединить плюсовую клемму вольтметра с контактом, находящимся внутри круглого штекера. Минусовый контакт расположен снаружи. Если вольтметр показал 12 В и более, то подключите адаптер к батарее следующим образом:

  1. Возьмите 2 медных провода, зачистите их концы и прикрепите к контактам штекера.
  2. «Минусовую» клемму аккумулятора присоедините к проводу от наружного контакта адаптера.
  3. Провод от внутреннего контакта подключите к «плюсовой» клемме.
  4. В разрыв «плюсового» провода поставьте маломощную автомобильную лампочку на 12 В, она послужит балластным сопротивлением.
  5. Откройте крышку батареи либо отвинтите пробки и включите адаптер в сеть.

Такая зарядка для аккумулятора автомобиля не способна восстановить полностью «севший» источник питания. Но если заряд был утрачен частично, то за несколько часов батарею удастся подзарядить, чтобы завести двигатель.

Негативный момент: если внутри батареи замкнули «банки», то маломощный адаптер может быстро выйти из строя, а вы останетесь без машины и ноутбука. Поэтому стоит внимательно наблюдать за процессом первые полчаса и при перегреве немедленно отключить зарядку.

Сборка ЗУ из старых радиодеталей

Вариант с адаптерами не годится для постоянного применения, поскольку есть риск испортить приспособление, притом, что скорость зарядки довольно низкая. Более мощный и надежный зарядник получится из деталей старых телевизоров и ламповых радиоприемников, хотя для его изготовления придется потрудиться. Для сборки схемы понадобится:

  • силовой трансформатор, понижающий напряжение до 12—15 В;
  • диоды серий Д214…Д243 – 4 шт.;
  • конденсатор электролитический номиналом 1000 мкФ, рассчитанный на 25 В;
  • старый тумблер (220 В, 6 А) и гнездо для предохранителя на 1 А;
  • провода с разъемами типа «крокодил»;
  • подходящий металлический корпус.

Первым делом необходимо проверить напряжение на выходе трансформатора, подключив первичную (силовую) обмотку к электросети и снимая показания с концов других обмоток (их бывает несколько). Выбрав контакты с подходящим напряжением, остальные откусите либо заизолируйте.

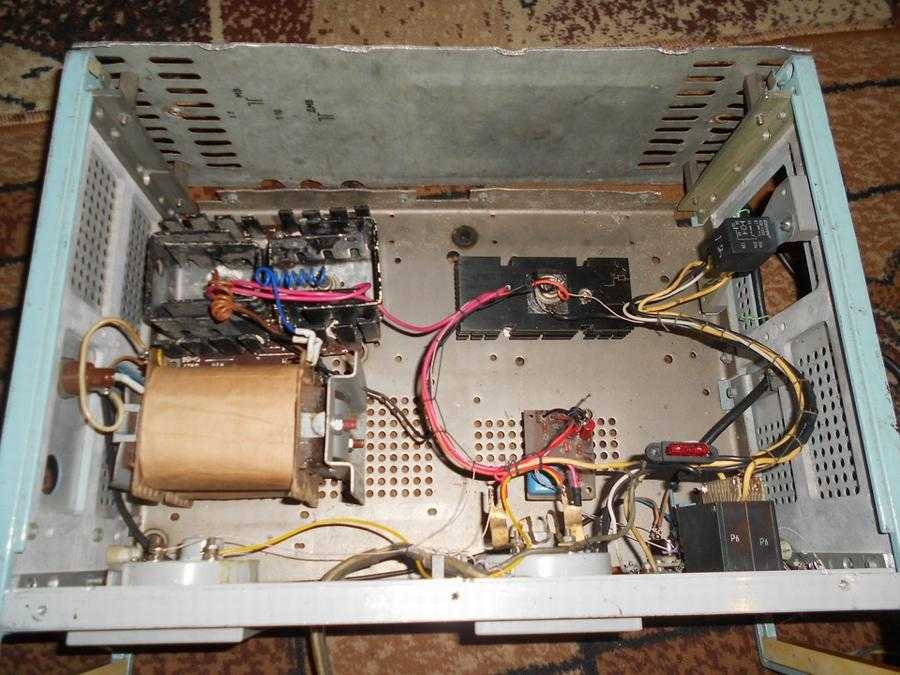

Самодельное зарядное устройство для аккумулятора собирайте в таком порядке:

  1. Установите трансформатор в металлический корпус, туда же поместите 4 диода, прикрученных гайками к листу гетинакса либо текстолита.
  2. К силовой обмотке трансформатора через выключатель и предохранитель подключите сетевой кабель.
  3. Спаяйте диодный мост по схеме и присоедините его проводами ко вторичной обмотке трансформатора.
  4. На выходе диодного моста поставьте конденсатор, соблюдая полярность.
  5. Подключите зарядные провода с «крокодилами».

Для контроля напряжения и тока желательно установить в ЗУ показывающий амперметр и вольтметр. Первый включается в цепь последовательно, второй – параллельно. Впоследствии вы сможете усовершенствовать аппарат, добавив ручной регулятор напряжения, контрольную лампу и реле безопасности.

Скорость зарядки аккумулятора самодельным аппаратом зависит от мощности трансформатора, но она будет намного выше, чем при подзарядке адаптером. Недостаток устройства, сделанного своими руками, заключается в отсутствии автоматики, отчего процесс придется контролировать, чтобы не выкипел электролит и батарея не перегрелась.

Встроенный контроллер

Благодаря техническому прогрессу повышается комфорт обслуживания и поездки на машине. Многие современные автомобили оснащены бортовыми компьютерами. Одна из его функций – показывать напряжение АКБ. Но такая роскошь доступна не всем водителям. На старых моделях порой установлен аналоговый вольтметр, но по его показаниям трудно судить о состоянии зарядки. Поэтому стали производить специальные аккумуляторных батарей. Они выпускаются как встроенными в аккумулятор, так и в виде отдельных устройств, которые подключаются к бортовому компьютеру.

Встроенными индикаторами обычно оснащаются батареи. Они представляют собой поплавковые индикаторы, которые часто называют гидрометрами. По их цвету можно определить степень заряженности АКБ и уровень электролита. Для контроля состояния аккумулятора достаточно индикации одной ячейки. Перед тем, как воспользоваться индикатором, следует слегка постучать по нему. Это необходимо для того, чтобы вышли пузырьки воздуха, которые могут помешать вести наблюдения. Таким образом, можно будет четко видеть цвет индикатора.

При анализе следует учесть то, что когда батарея начинает заряжаться, то плотность электролита увеличивается ближе к электродам. Над электродами повышение плотности происходит за счет диффузии. Индикатор находится над электродами, соответственно будет реагировать на плотность в этой части батареи. Это может стать причиной неточных результатов.

Даже при полной зарядке индикатор может оставаться черного цвета. Объясняется такая ситуация тем, что не успели перемешаться слои электролита большей плотности со слоями меньшей плотности. Процесс диффузии может длиться несколько дней.

Схема встроенного индикатора выглядит следующим образом:

Конструкция аккумуляторного гидрометра

 Принцип действия

У большинства гидрометров одинаковый принцип действия, он основывается на трех положениях индикатора. Когда заряжается батарея, увеличивается плотность электролита. Благодаря этому зеленый шарик, выполняющий роль поплавка, всплывает по трубке и появляется в глазке индикатора. Обычно поплавок виден, если заряженность батареи превышает 65 %.

Виден зеленый поплавок

Если поплавок тонет в электролите, это означает, что плотность не отвечает норме и АКБ недостаточно заряжена. При этом глазок индикатора будет черного цвета. Такая ситуация говорит о том, что необходима подзарядка.

Глазок черного цвета

Существуют модели, в которых кроме зеленого шарика есть красный, поднимающийся по трубке при низкой плотности. В этом случае в глазке будет виден красный шарик.

Последним вариантом является низкий уровень электролита. В этом случае в глазок индикатора будет видна поверхность электролита. Это значит, что необходимо долить электролит или дистиллированную воду. Правда, в случае с необслуживаемым устройством, сделать это сложно.

Видна поверхность жидкости

ИП

Если лишнего ИБП под рукой нет, то для ИП ЗУ нужно искать трансформатор на железе, его собственная постоянная времени (электрическая инерция) больше таковой АКБ, что очень хорошо по безопасности пользования. «Лепить» самодельный ИБП ни в коем случае не надо, его постоянная времени по выходу на 2 порядка меньше, чем у АКБ. Самодельный ИБП для ЗУ без сложных встроенных схем защиты способен стать причиной разного рода нештатных ситуаций. Помните – кипение электролита это туман и брызги крепкой ядовитой кислоты! А если АКБ с герметичными банками, то возможен и ее взрыв!

ИП ЗУ состоит из понижающего трансформатора и выпрямителя. Сглаживающий фильтр для зарядки АКБ не нужен. Трансформатор ИП ЗУ рекомендуют искать силовой с накальными обмотками от старых ламповых телевизоров – ТС-130, ТС-180, ТС-220, ТС-270. По мощности они годятся с избытком, но, во-первых, от влаги никак не защищены, в гараже могут и не перезимовать. Во-вторых, специалисты по вторичным металлам прекрасно знают, сколько выручки дает ТС, и найти их становится все труднее.

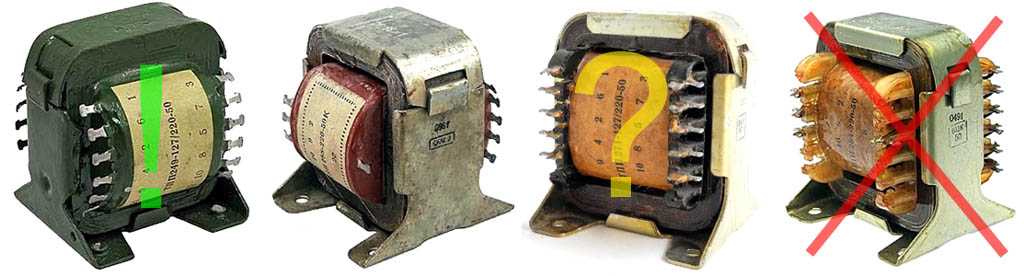

Понижающие трансформаторы типов ТП и ТПП

Если нет желания и/или возможности рассчитать и намотать трансформатор самому, для ИП ЗУ лучше будет купить трансформатор ТП или ТПП, они дешевле, чем ИБП б/у. Мощность – от 50 Вт, ее указывают последние 2 цифры в обозначении типономинала, напр. ТПП 36-220-80. 3 цифры в середине – рабочее напряжение первичной обмотки, а первые 2 или 3 кодируют количество и напряжение вторичных обмоток, оно 6,3 или 12,6 В на обмотку. Предпочтение следует отдавать трансформаторам в паровлагозащищенном исполнении («зеленым», слева на рис.), они способны неограниченно долгое время работать в атмосфере с влажностью 100% и примесями химически агрессивных паров. Трансформатор с обмотками на каркасе из плавкого пластика (справа) – вариант на самый крайний случай. Такие не рассчитаны на эксплуатацию в условиях ЗУ: работу свыше 50% времени использования на полной мощности с систематическими перегрузками по току. Вдруг берете такой, его мощность нужна от 120 Вт.

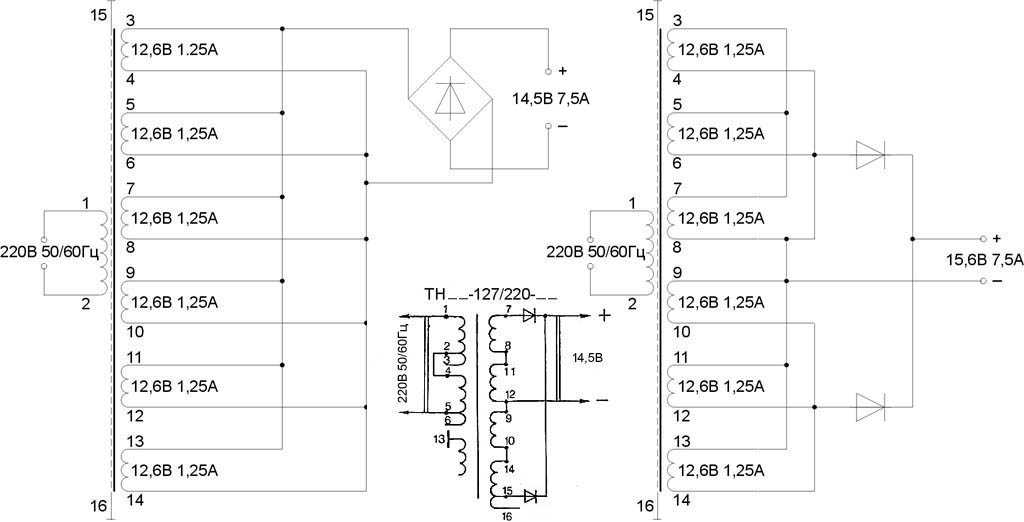

Типовые схемы соединения обмоток ТП и ТПП на 12,6 В под выпрямление мостом или двухполупериодное со средней точкой даны на рис. слева и справа:

Схемы соединения обмоток типовых трансформаторов питания

У конкретного экземпляра они могут отличаться, т.к. производители вправе произвольно менять разводку выводов по ТУ заказчика. Остатки идут в продажу, а выпуск особо популярного типономинала может быть продолжен для рынка. Поэтому, приобретая ТП или ТПП, сверяйтесь со спецификацией к нему; если ее нет, придется вызванивать обмотки. Общие правила разводки выводов и соединения обмоток ТП/ТПП такие:

  1. Сетевые (первичные) обмотки выводятся на первые номера.
  2. Межобмоточные экраны выводятся на последние номера.
  3. Для соединения обмоток в параллель нечетные выводы соединяются с нечетными; четные – с четными.
  4. Для последовательного соединения обмоток нечетные выводы соединяются с четными.

Вариант подешевле – присмотреть на железном базаре старый накальный трансформатор ТН; система обозначений аналогична ТП/ТПП. «Кладоискатели» до ТНов не охочи: возни с разборкой много, медяшки мало. Типовая схема включения ТН для ЗУ дана на врезке в центре рис. Переключать, для повышения выходного напряжения, нижний по схеме диод с вывода 15 на 16 нельзя, нарушится симметрия обмоток!

Выпрямитель Шоттки

Выходные напряжения на схемах выше даны для входного (сетевого) 220 В. Если оно упадет, пойдет недозаряд. Вместе с тем, поскольку АКБ на заряд от внешнего ЗУ ставят холодной, остается некоторый запас на увеличение напряжения заряда; его возможно использовать полностью, если ЗУ с защитой. В таком случае выпрямитель нужно делать со средней точкой на сборке диодов Шоттки – выходное напряжение увеличится прим. на 0,6 В.

Современные диоды Шоттки с платиновым барьером для использования в ЗУ АКБ вполне пригодны, см. спецификацию на рис.:

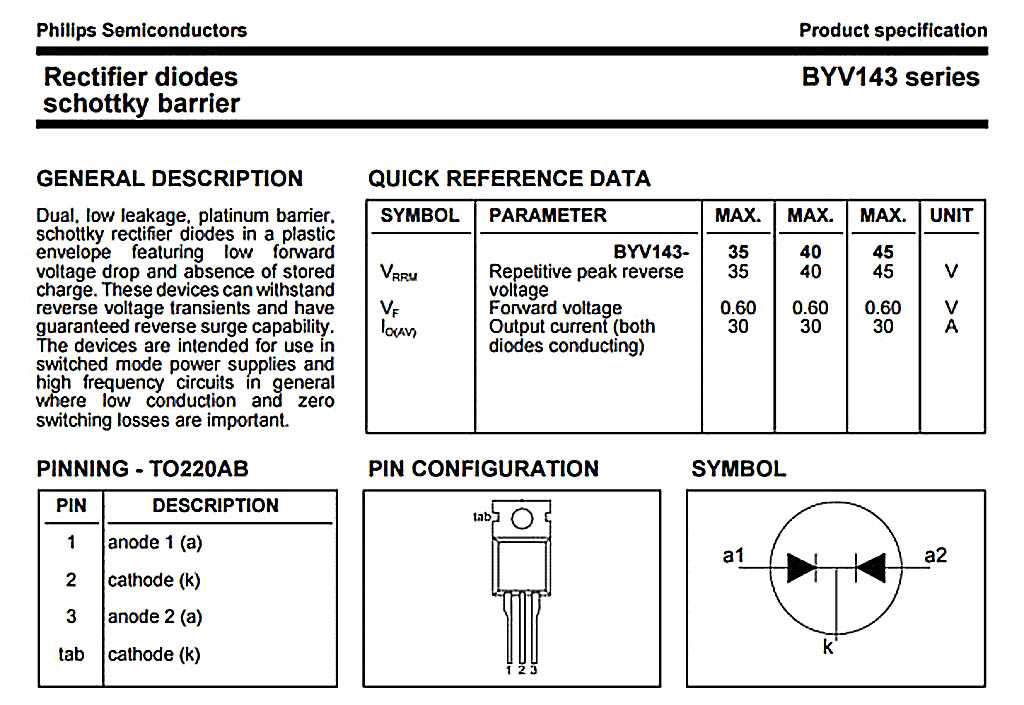

Спецификация на сборку диодов Шоттки для выпрямителя зарядного устройства автоаккумулятора

Кроме того, на сборку из пары диодов Шоттки нужен радиатор от 50 кв. см, а каждому обычному, с p-n переходом, на ток до 10 А – от 100 кв. см. Брать сборки Шоттки нужно с максимальным обратным напряжением от 35 В и пиковым прямым током от 30 А, т.к. в схеме выпрямителя со средней точкой соотв. величины достигают 1,7 амплитудного значения напряжения вторичной обмотки и 2,4 выпрямленного тока (31 В и 24 А при 12,6 В и 10 А; начальный пиковый ток заряда полностью разряженной АКБ на 60 А/ч – 10 А).

Защита

УЗ для АКБ что броня для танка, так что с него и начнем. УЗ для самодельного ЗУ АКБ желательно делать, разумеется, попроще. Далее, УЗ также желательно строить автономным, чтобы через него можно было подключать АКБ к любому ЗУ, схема которого вам приглянется, или которое у вас уже есть. И последнее, УЗ должно срабатывать как можно четче и быстрее, для возможности использования его в схемах заряда современных аккумуляторов с герметичными банками.

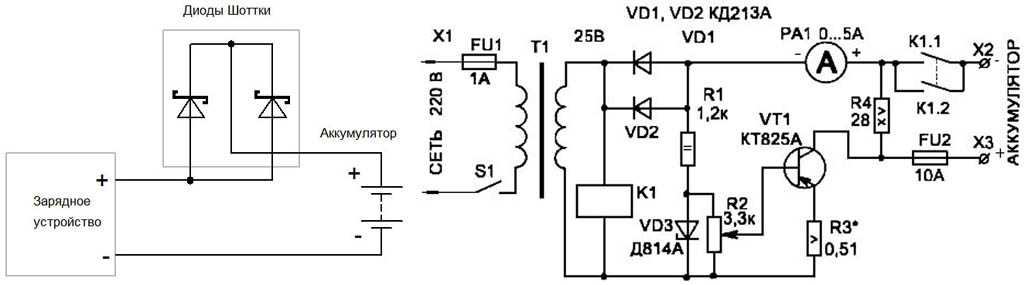

Малоэффективные схемы защиты автоаккумуляторов

Простейшая защита от переполюсовки диодами Шоттки (слева на рис.) не спасет от экстратока перезаряда или при неправильном подключении исправной недозаряженной АКБ. Разве что путем сгорания недешевой диодной сборки. Если аккумулятор «новый, хороший», то, пока руки не дойдут до «нового, хорошего» ЗУ, может выручить интегрированная защита по схеме справа; ее можно встроить в уже имеющийся самодельный лабораторный ИП.

В данной схеме используются медленный отклик АКБ на скачок напряжения и гистерезис реле: их ток (и напряжение) отпускания в 2,5-4 раза меньше тока/напряжения срабатывания. Любое ЗУ АКБ включают только с подключенной АКБ. Реле – переменного тока на напряжение срабатывания 24 В и ток через контакты от 6 (9, 12) А. При включении ЗУ реле срабатывает, контакты его замыкаются, пошел заряд. Напряжение на выходе трансформатора падает ниже 24 В, но на выходе ЗУ остается 14,4 В, выставленных заранее под нагрузкой R3 в схеме стабилизации напряжения. Реле пока держит, но, вдруг пошел экстраток, первичное напряжение просядет больше, реле отпустит и цепь заряда разорвется.

Недостатки у этого ЗУ серьезные. Во-первых, нет защиты от скачка напряжения по выходу от переполюсовки истощенной АКБ. Во-вторых, нет самоблокировки: от экстратока реле будет хлопать и хлопать, пока контакты не обгорят. В-третьих, нечеткое срабатывание: любое реле по недонапряжению на обмотке отпускает с дребезгом контактов. Поэтому пытаться ввести в эту схему регулировку тока срабатывания бессмысленно. И, наконец, реле и трансформатор Т1 должны быть подобраны друг к другу, т.е. повторяемость данного устройства близка к нулевой.

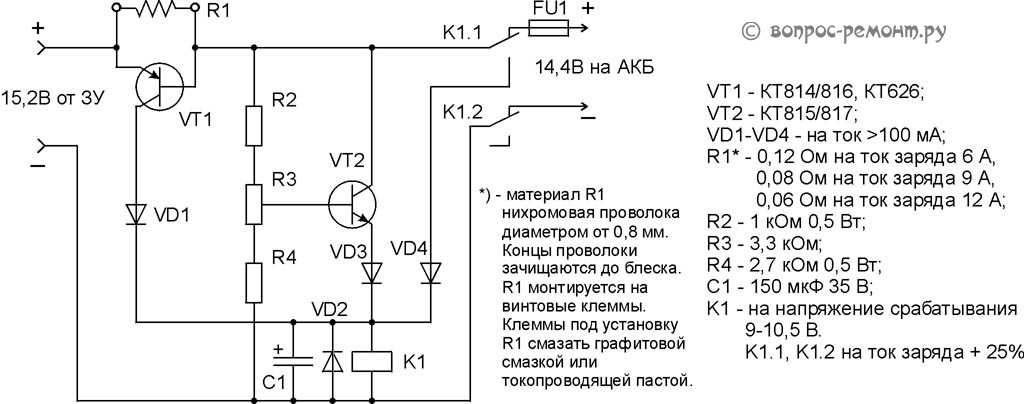

Схема УЗ, полностью соответствующая указанным выше требованиям, дана на рис.:

Простая схема защиты аккумулятора автомобиля от перезаряда, перенапряжения и переполюсовки

Ток заряда течет через нормально замкнутые контакты реле K1, что намного уменьшает вероятность их обгорания. Обмотка K1 подключена по логической схеме диодного «или» к модулю защиты от экстратока (R1, VT1, VD1), модулю защиты от перенапряжения (R2, R3, R4, VT2, VD2) и цепи самоблокировки K1.2, VD3; порог срабатывания K1 по перенапряжению устанавливается R3. Недостаток у этого УЗ всего один, его нужно налаживать с использованием балластной нагрузки и мультиметра:

  • Выпаивают (или пока не запаивают) K1, VD2 и VD3.
  • Вместо обмотки K1 включают мультиметр, установленный на измерение напряжения 20 В.
  • Вместо АКБ подключают резистор не менее чем на 25 Вт сопротивлением 2,4 Ом для тока заряда 6 А, 1,6 Ом на ток заряда 9 А и 1,2 Ом на ток 12 А; его можно накрутить из той же проволоки, что и R1.
  • Подают на вход напряжение 15,6 В от ЗУ. Мультиметр покажет напряжение (токовая защита сработала), т.к. сопротивление R1 выбрано с небольшим избытком.
  • Уменьшают немного напряжение ЗУ, пока мультиметр не покажет 0. Записывают полученное значение выходного напряжения ЗУ. Альтернатива – неизменное напряжение ЗУ и трудоемкая подгонка R1.
  • VT1 выпаивают, K1 и VD2 запаивают на место, движок R3 ставят в крайнее нижнее по схеме положение.
  • Напряжение ЗУ увеличивают, пока на нагрузке не окажется 15,6 В.
  • Плавно вращают движок R3 до срабатывания K1.
  • Уменьшают напряжение ЗУ до записанного ранее значения.
  • Впаивают на место VT1 и VD3 – схема готова к финальным испытаниям.
  • Через амперметр подключают исправную недозаряженную АКБ; к ней – мультиметр, установленный на напряжение.
  • Пробный заряд проводят с непрерывным контролем. Когда мультиметр покажет 14,4 В на АКБ, засекают ток содержания. Скорее всего он будет в норме для данной АКБ (см. выше); желательно, чтобы ближе к нижнему пределу.
  • Если ток содержания великоват, еще немного уменьшают напряжение ЗУ.

Классификация пуско-зарядных устройств

Несмотря на похожие функции по запуску ДВС, ПЗУ бывают нескольких видов по исполнению и механизму. Виды ПЗУ:

  • трансформаторные;
  • аккумуляторные;
  • конденсаторные;
  • импульсные.

Существуют также и заводские модели, среди которых нужно выбрать ПЗУ, запускающиеся без аккумулятора и работающего стабильно даже при сильном морозе.

На выходе каждого из них получается ток определённого значения и напряжение (U) 12 или 24 В (зависит от модели устройства).

Наиболее популярны трансформаторные ПЗУ, благодаря своей надёжности и ремонтоспособности. Однако и среди других видов есть достойные модели.

Трансформаторный тип

Принцип работы трансформаторных ПЗУ очень прост. Трансформатор преобразует сетевое U в пониженное переменное, которое выпрямляется диодным мостом. После диодного моста постоянный ток с пульсирующими амплитудными составляющими сглаживается конденсаторным фильтром. После фильтра происходит увеличение номинала тока при помощи различного рода усилителей, выполненных на транзисторах, тиристорах и других элементах. Основными преимуществами ПЗУ трансформаторного типа являются следующие:

  • надёжность;
  • высокая мощность;
  • запуск авто в случае, если аккумулятор является «мёртвым»;
  • простое устройство;
  • регулирование значений U и силы тока (I).

Недостатками являются его габариты и вес. Если нет возможности купить, то нужно собрать пуско-зарядное устройство для автомобиля своими руками. Трансформаторный тип имеет достаточно простое устройство (схема 1).

Схема 1 — Самодельное пусковое устройство для автомобиля.

Для изготовления пуско-зарядного устройства своими руками, схема которого включает в себя трансформатор и выпрямитель, нужно найти радиодетали или приобрести в специализированном магазине. Основные требования к трансформатору:

  • мощность (P): 1,3−1,6 кВт;
  • U = 12−24 В (зависит от транспортного средства);
  • ток II обмотки: 100−200 А (стартер при вращении коленвала потребляет около 100 А);
  • площадь (S) магнитопровода: 37 кв. см;
  • диаметры провода I и II обмоток: 2 и 10 кв. мм;
  • количество витков II обмотки подбирается при расчете.

Диоды подбираются согласно справочной литературе. Они должны быть рассчитаны на большой I и обратное U > 50 В (Д161-Д250).

Если нет возможности найти мощный трансформатор, то схему простого пуско-зарядного автомобильного устройства придется усложнить добавлением каскада усилителя на тиристоре и транзисторах (схема 2).

Схема 2 — Пуско-зарядное своими руками с усилителем мощности.

Принцип работы ПЗУ с усилителем достаточно прост. Его нужно подсоединить к клеммам аккумулятора. Если заряд АКБ нормальный, то U не поступает с ПЗУ. Однако если АКБ разряжен, то открывается переход тиристора и электрооборудование питается от ПЗУ. Если U увеличивается до 12/24 В, то тиристоры закрываются (устройство отключается). Существует два вида тиристорных трансформаторных ПЗУ:

  • двуполупериодная;
  • мостовая.

При двуполупериодной схеме изготовления нужно выбирать тиристор около 80 А, а при мостовой от 160 и выше. Диоды нужно выбирать с учётом тока от 100 до 200 А. Транзистор КТ3107 возможно заменить на КТ361 или другой аналог с такими же характеристиками (можно и мощнее). Резисторы, находящиеся в управляющей цепи тиристора, должны быть мощностью не менее 1 Вт.

Бустеры и конденсаторные

ПЗУ аккумуляторного типа называются бустерами и представляют переносные АКБ, работающие по принципу блока переносного зарядного устройства. Они бывают бытовыми и профессиональными. Основное отличие в количестве встроенных элементов питания. Бытовые имеют ёмкость, достаточную для запуска авто с севшим аккумулятором. Им можно запитать только одну единицу техники. Профессиональные обладают большой ёмкостью и служат для запуска не одного авто, а нескольких.

Конденсаторные имеют очень сложную схему исполнения, и, следовательно, их невыгодно делать самостоятельно. Основная часть схемы является конденсаторным блоком. Стоят такие модели дорого, но являются портативным ПЗУ, способными запустить стартер даже со «сдохшим» аккумулятором. Частое использование приводит к очень быстрому износу аккумулятора, если он новый. Наибольшую популярность среди всех моделей получили Berkut (рисунок 1) с пусковыми токами 300, 360, 820 А. Принцип работы устройства заключается в быстрой разрядке конденсаторного блока и этого времени хватает для запуска ДВС.

Если сравнивать аккумуляторное и конденсаторное ПЗУ, то нужно учитывать особенности использования в конкретной ситуации. Например, при поездках по городу подойдёт аккумуляторный тип. В том случае, если происходят дальние поездки, то следует выбирать автономный тип ПЗУ, а именно конденсаторный.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
FAQ по авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
