Усилить сигнал приемника в авто вполне реально. Для этого необходимо смонтировать новую антенну, в некоторых случаях установить и другой приемник. Старые, но рабочие детали не стоит выкидывать — их можно сдать в скупку радиодеталей на Radio Gold и получить средства на компенсацию обновлений в машине.

Как обеспечить хороший радио-сигнал в автомобиле

Еще интересное по теме

Каждый автомобилист стремится создать комфорт и уют в салоне своего автомобиля. Это неудивительно, ведь сегодня многие из нас проводят довольно большое количество времени в авто, собственно именно поэтому многие из нас предпочитают как-либо украшать свой салон и покупать в него всевозможные средства развлечения. Как правило, наиболее распространенным является самое обычное радио. Действительно, далеко не каждый имеет в автомобиле тв-тюнеры и прочие устройства, зато практически все обладают приемником радио-сигнала. Тем не менее, стоит отметить, что и в данном случае необходимо дополнительное оборудование для того, чтобы сигнал был хорошим.

Как минимум для этого нужна антенна для автомагнитолы. Данное устройство сегодня достаточно легко можно приобрести практически в любом магазине.

Тем не менее, все-таки остаются умельцы, которые предпочитают делать антенны самостоятельно. Объясняется это достаточно просто: обычные антенны из магазина не всегда способны качественно принимать сигнал, да и, к тому же, многие антенны не подходят по размеру. К примеру, в некоторых дворах присутствуют арки, через которые невозможно проехать, не зацепившись антенной.

Собственно именно поэтому далеко не всем удобно использовать то, что продается в магазине. Как раз о том, как изготовить антенну самостоятельно, мы и поговорим сегодня.

Антенна своими руками: шаг за шагом

Стоит отметить, что антенна для автомагнитолы своими руками изготавливается достаточно просто. Для этого нам первым делом понадобится анкерный винт, на который необходимо накрутить медную проволоку по всей длине. Из проволоки в данном случае должна получиться спираль.

Затем надеваем спираль на винт, после чего необходимо закрепить ее при помощи гаек. Делается это достаточно просто: берем две гайки и закручиваем их с обеих сторон от последнего кольца спирали.

После этого можно попробовать прикрутить антенну к автомобилю и проверить качество сигнала. Если все в порядке, можно приступать к эстетической части. Для этого нам понадобится пластик или полиморфус. Расплавляем материал и покрываем им стержень, так, чтобы он обрел форму и стал ровным. После этого можно опять же проверить его на автомобиле, а затем приступить к окраске.

Для покраски используйте краску в цвет авто. Краска может быть любой, главное, чтобы она долго держалась и была устойчива к погодным условиям.

Виды и способы их установки

Антенны — как для магнитолы, так и для автомобильного телевизора — бывают активными и пассивными. У первых присутствует усилитель, для них требуется отдельное электропитание. В зависимости от расположения в автомобиле устройства бывают внешними и внутрисалонными.

Что касается последних, то они являются активными и имеют хороший прием за счет усилителя. Срок службы у внутрисалонных намного больше, чем у наружных, так как они меньше подвергаются механическим повреждениям, действию осадков и прочим неблагоприятным факторам.

Наружные антенны часто являются пассивными. Необходимо покупать и устанавливать дополнительно удлинитель кабеля и усилитель.

Недостатком является то, что приходится предпринимать меры по сохранению целостности приспособления из-за воздействия влаги — основной проблемой считается коррозия. Для защиты можно применять силиконовые герметики. Изоленту для обматывания контактов использовать не стоит, да и различные емкости из пластика на антенну не нужно надевать. Это ухудшит ее работу.

Хороший вариант установки — врезная конструкция, то есть только приемный прут будет не под защитой кузова.

Они относятся к активным внутрисалонным, но при этом у них есть внешний вывод для хорошего приема ДМВ-МВ сигнала.

Важным аспектом является подключение кабеля. Для этого осуществляют монтажные работы экранированным кабелем коаксиального типа. Причем рекомендуется использовать только целые куски. Предварительно нужно проверить тестером. Кабель необходимо укладывать как можно ближе к корпусу. Нужно следить, чтобы не было перегибов.

Достоинства и недостатки

Сделанную наружную антенну для автомагнитолы своими руками в домашних условиях можно смонтировать под любой кузов транспортного средства. У таких механизмов не возникает никаких проблем с высотой установки для приема ФМ сигнала. Еще один плюс самодельного девайса — лучшее качество приема сигналов, по сравнению с заводскими механизмами. В случае необходимости пользователь сможет переделать ее в GPS-антенну.

К минусам можно отнести тот момент, что к самодельной антенне могут появиться вопросы у сотрудников государственной инспекции безопасности дорожного движения. Провода от приемного механизма могут испортить интерьер салона. В некоторых случаях может потребоваться сверление кузова для установки данного устройства.

Лучшие модели

Лучшие автомобильные антенны для приема телевизионного сигнала оснащаются встроенными усилителями, обеспечивающими прием телепрограмм в городских условиях и на расстоянии 15-20 км от ретранслятора. По мере увеличения дистанции качество картинки ухудшается, на экране отображаются помехи и происходят разрывы приема. Поэтому использование таких антенн целесообразно только в городской черте.

Calearo ANT

Устройство обеспечивает работу радиоприемника и телевизионного блока в магнитоле, а также оснащается приемником сигналов от спутников GPS. Компоненты антенны скрыты под обтекателем из пластика, изделие предназначено для монтажа на крыше или крышке багажника автомобиля. Устройство обеспечивает прием аналогового и цифрового сигнала, предусмотрен встроенный усилитель.

Automania Digital TV FM

Автоантенна для внутреннего монтажа (на ветровое стекло), оснащенная усилителем сигнала. Оборудование рассчитано на прием сигналов стандарта VHF в диапазоне 175-250 МГц и UHF в интервале 465-850 МГц. Для коммутации предусмотрен коаксиальный кабель длиной 1500 мм, что может оказаться недостаточно для скрытой прокладки шнура.

Prology TVA-400

Активная антенна, предназначенная для приема радиоволн и телевизионного сигнала. Встроенный усилитель потребляет ток силой до 50 мА, производитель допускает эксплуатацию изделия при температуре от -40° до 70°С. Корпус устройства крепится на внутренней поверхности ветрового или заднего стекла, предусмотрен кабель для соединения с автомагнитолой длиной 3500 мм.

Clayton TVH-105

Оборудование предназначено для установки внутри салона машины, встроенный усилитель обладает коэффициентом усиления 20 дБ. Устройство крепится на лобовое стекло при помощи 2-стороннего скотча. Изделие позволяет принимать только телевизионные частоты в диапазонах VHF/UHF, штатный коммутационный кабель имеет длину 4500 мм.

Mystery MANT-4

Изделие 2-полосного типа, предназначено для установки внутри салона автомобиля (на стекло или специальный кронштейн). Оборудование предназначено для приема сигналов радио (FM или AM) и TV в частотном диапазоне от 40 до 800 МГц. Антенна оснащается встроенным усилителем с питанием от бортовой сети, коэффициент усиления составляет 12 дБ.

Достоинства и недостатки

Сегодня речь пой дет об антенне)

В первый же день, после покупки машины, заезжая в гараж, я зацепился антенной…после чего её вообще открутил, поскольку ей ловить нечего, да и выезжая из гаража можно было ей снова зацепиться и заработать неприятности(

Ездил я без нее месяца 4) И после чего решил сделать замену стандартной антенне)

Для этого мне понадобились анкерный болт и холодная сварка и медная проволока.

Анкерный болт взял потому что, диаметр резьбы у него был на 5, и длина оказалась нужной) Простых болтов большой длинны в магазинах не нашел(

Затем отдал папе этот болт, он у него сточил немного верхнюю часть, на токарном станке, и просверлил отверстия сверху и снизу, чтобы можно было вставить и зафиксировать проволоку.

Проволоку намотал в 2 слоя, после чего верхушку запаял.

Затем пошел в гараж, наклеил на основание антенны прозрачный оракал, дабы холодная сварка не прилипла к пластику.

В инструкции к холодной сварке, было написано, что с ней лучше работать в перчатках, смоченных водой…но на этот факт я забил, после чего пожалел)

Эта размятая масса липла к рукам, и с ней некомфортно было работать…поэтому и получилась у меня не очень красивая заготовка для обработки) Каждый в ней увидит что-то в меру своей испорченности) )

В общем после отвердения, отдал её снова папе, и он её обточил на токарном станке, после чего она стала выглядеть уже хорошо)

Я её загрунтовал, и покрасил в чёрный мат)

Смотрится на машине, не плохо) И работоспособность проверил на батином ФФ2, через переходник) Работает отлично)

Чтобы обеспечить работу радио, телевизора и GPS в машине, можно изготовить антенну для автомагнитолы своими руками. Такое приемное устройство по качеству не будет уступать промышленным образцам.

Разновидности автомобильных антенн

Упоминали разновидности автомобильных антенн, приведем избыточную классификацию:

Назначение:

Прием радиовещания.
Прием телевещания.
Прием спутниковой информации систем навигации.
Связные автомобильные антенны.

Способ установки антенн на авто:

Магнитные.
На присоске.
Врезные.
Резьбовое соединение.
На струбцине.
Встраиваемые.

Схема подключения автомобильной антенны под заднее крыло

По месту размещения:

Наружные автомобильные антенны.
Салонные (внутренние).

Типу усиления:

Активные.
Пассивные.

Наверняка опытный автолюбитель сможет добавить пару-тройку признаков, ограничимся указанной классификацией. FM-антенны умещаются внутри салона. Любители изготавливают аксессуары собственноручно, используя отрезки кабеля волновым сопротивлением 50 Ом. Оплетка электрически объединяется с корпусом авто (массой). Опасайтесь словить молнию, проезжая полем. Гроза выбирает максимально близкую небу точку.

Величина автомобильной антенны зависит от диапазона. Связные (рации частоты 27 МГц) большого размера. Мощные разновидности достигают длины 2-х метров (ставят на грузовики), по науке следовало бы изготовить выше на 50 см. Для согласования отличий между действительным размером, четвертью длины волны «удлиняющая» катушка в основании. Для использования установка автомобильной антенны для связи ведется вертикально. Обусловлено типом поляризации. Связная антенна может наклоняться посредством барашка, рычага, чтобы не сломать, проезжая лесом, преодолевая пролеты низкого моста. Связными антеннами пользуются по большей части водители крупногабаритных фур. Допускается оснащение джипов, гражданских авто, временами вид получится неказистый.

Цифровая автомобильная антенна приема ТВ выглядит подобно милицейской мигалке, выполнена в другом цветовом решении. Устройстве лишено излишних наворотов, принимает частоту сотни МГц. Первый мультиплекс Москвы облюбовал 559 МГц. Цифровая автомобильная антенна на магните размещается наверху (крыша), провод проходит над дверцей без доработок. Сигнал горизонтальной поляризации, задача устройства принимать произвольный азимут.

Антенны радиовещания редко прихвастнут большим размером, поскольку длина волны повыше, габариты поболее. Небольшой высоты штыри, наподобие украшающих переносные рации. Остерегайтесь случайно купить антенну для автомагнитолы, предназначенную изготовителями украсить телевизионный приемник. Боясь ошибиться, читайте в магазине технические характеристики:

Радио обозначается, FM, AM (частоты 70 — 108 МГц).
Телевидение — DVB – T (частоты ниже 900 МГц).
Навигация – GPS (порядка 400 МГц).
Радиосвязь – СВ (27 МГц).

Осталось обратить внимание на разъем. Совпадает с подавляющим большинством устройств, для которых предназначен, выверить вопрос совместимости будет нелишним

Говорят, внешняя автомобильная антенна лучше ловит, вопрос касается преимущественно городского приема. Мчась трассой, стекла типичной легковушки не создадут серьезных препятствий прохождению электромагнитного излучения. Внутрисалонные автомобильные антенны монтажом попроще. Аксессуары стоят ниже наружных, отсюда худшее качество.

Магазине предоставит всяческие гибридные модели, включая варианта а-ля Все в одном. Можно переключать прием с городского на шоссейный. Отличается чувствительностью, особенностями подавления помех. Загородная дальность приема увеличивается, составляя 80 км. Продают своеобразные тандемы. Выложена пара видом похожих штырей, один из которых ловит телевещание, другой – радио, связь. Использование прелестей набора, требует приобретения соответствующего приемного оборудования.

Разновидности автомобильных антенн

Упоминали разновидности автомобильных антенн, приведем избыточную классификацию:

Назначение:

Прием радиовещания.
Прием телевещания.
Прием спутниковой информации систем навигации.
Связные автомобильные антенны.

Способ установки антенн на авто:

Магнитные.
На присоске.
Врезные.
Резьбовое соединение.
На струбцине.
Встраиваемые.

Схема подключения автомобильной антенны под заднее крыло

По месту размещения:

Наружные автомобильные антенны.
Салонные (внутренние).

Типу усиления:

Активные.
Пассивные.

Примечание. Заводские антенны настраиваются на длину волны. Укорачивается ус, снабженный на конце защитным колпачком. Операция проводится согласно инструкции. Руководство включает график рекомендуемых размеров. Нарушение вызывает падение чувствительности приема.

Радио обозначается, FM, AM (частоты 70 — 108 МГц).
Телевидение — DVB – T (частоты ниже 900 МГц).
Навигация – GPS (порядка 400 МГц).
Радиосвязь – СВ (27 МГц).

Иногда дилеры забывают указать возможности антенны. Приведен диапазон 400 – 530 МГц, упомянуто, “доступна опция приема сигналов GPS”. Остается догадываться, что умеет экземпляр, первый московский мультиплекс проходит мимо. Частоты выше 400 МГц использованы портативными рациями, ведомственной связью МВД.

Осталось обратить внимание на разъем. Совпадает с подавляющим большинством устройств, для которых предназначен, выверить вопрос совместимости будет нелишним. Говорят, внешняя автомобильная антенна лучше ловит, вопрос касается преимущественно городского приема

Мчась трассой, стекла типичной легковушки не создадут серьезных препятствий прохождению электромагнитного излучения. Внутрисалонные автомобильные антенны монтажом попроще. Аксессуары стоят ниже наружных, отсюда худшее качество

Варианты установки АПРА

Установка АПРА должна осуществляться с соблюдением следующих требований:

обеспечение надежного закрепления радиоприемного устройства на автомобиле, не допускающего смещения при воздействии различных механических нагрузок (ветровой, изгибной и т.п.);
обеспечение плотного контакта с кузовом, выполняющим роль массы, что существенно уменьшает уровень помех и улучшает качество сигнала.

Mimo антенна 4g lte своими руками

Все варианты установки приемной радиоантенны сводятся к трем основным методикам фиксации АПРА на автомобиле:

врезному креплению с использованием сквозного отверстия, просверленного в крыше или другой части кузова;
магнитному креплению, использующему магнитную подошву антенны;
штыревому креплению, представляющему собой механическую фиксацию прута антенны для автомагнитолы на специальном кронштейне типа струбцины.

Врезное крепление АПРА

В сквозное отверстие вставляется крепежная шпилька основания радиоантенны, на нее изнутри салона накручивается гайка. К достоинствам методики «врезного крепления» отосят:

прочность закрепления прибора, снижающую вероятность его похищения;
стабильность рабочих параметров антенно-фидерной системы после монтажа.

Из недостатков отмечают следующее обстоятельство: края просверленного отверстия являются очагами коррозии металлического кузова, поэтому рекомендуется использовать штатные технологические отверстия.

Важно! В зоне крепления необходимо зачистить металл от краски, чтобы обеспечить надежный токопроводящий контакт гайки, как элемента антенны, с металлом кузова автомобиля. На рис

ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА

На рис. ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА.

Основание антенны для врезного крепления

Магнитное крепление АПРА

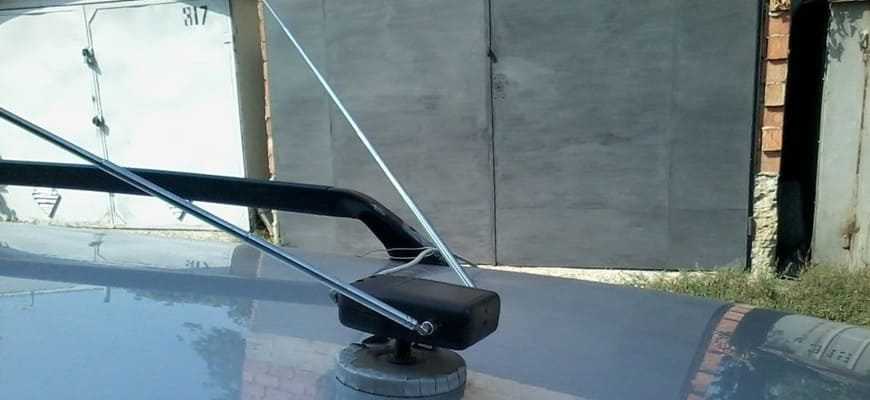

Магнитное крепление антенны обеспечивается магнитами, расположенными в ее основании – подошве. Магниты можно приобретать отдельно от антенного устройства. Наиболее востребованы магниты диаметрами от 90 до 170 мм. Устойчивость АПРА напрямую зависит от диаметра магнита.

Крепление антенны к магниту осуществляется через два вида разъемов:

DV-разъем адаптирован под большинство антенных систем и допускает регулировку угла установки;
PL-разъем более надежный в части соблюдения строгой вертикальности установки.

На рис. ниже показаны магнитные крепления антенн с DV и PL-основаниями.

Магнитные крепления антенн с DV и PL-основаниями

К достоинствам магнитного способа крепления относят следующие моменты:

легкость выполнения установки либо демонтажа;
обеспечивается сравнительно высокая устойчивость АПРА при соблюдении оптимального размера магнитного основания;
емкостная связь магнитного основания с металлом кузова создает своеобразную имитацию «массы», необходимую для работы приемной антенны;
возможность перемещений при настройке аппаратуры.

Из недостатков отмечают:

низкую прочность фиксации на кузове;
легкость похищения;
возможность сдвига, что приводит к необходимости проведения дополнительных подстроек.

Штыревое крепление АПРА

Для технической реализации штыревого крепления на выступающей части автомобильного кузова (крыло, багажник и т.п.) устанавливается кронштейн-струбцина, зажимные болты которого своими заостренными концами создают массовый контакт, необходимый для качественного радиоприема.

На рис. ниже показано штыревое крепление на кронштейне.

Штыревое крепление

Из преимуществ этого метода отмечают возможность фиксации антенных устройств на автотехнике с неоднородными и выступающими металлическими поверхностями (автокраны, открытые автомобили, спецтехника).

К недостаткам относят:

низкую механическую прочность;
затрудненную настройку и согласование АПРА.

Как сделать автомобильную антенну своими руками

Вся сложность в том, что корпус авто непрерывно находится в движении. Поэтому обычные наземные бытовые антенны в этом случае будут иметь мертвые зоны приема. Возникнут достаточно продолжительные промежутки времени при маневрировании, когда прием отсутствует. Это касается горизонтальной поляризации, но не вертикальной!

В последнем случае антенне все равно, с какой стороны придет сигнал. Она же стоит вертикально! Это мы сейчас говорили про обыкновенные рамочные биквадратные антенны и четвертьволновые вертикальные вибраторы. А теперь посмотрим, что бывает еще в природе полезного.

Как сделать автомобильную антенну своими руками, чтобы она:

не вызвала нареканий сотрудников ГИБДД в связи с излишней доработкой корпуса;
встала прямо в салоне;
обеспечивала надежный прием на частоте радиосвязи;
обладала высоким КПД (так как ей нужно будет работать и на передачу).

Обычные четвертьволновый вибратор подходит для этого случая плохо. Сложен в изготовлении, имеет сравнительно большие размеры (см. выше), сложно крепится, мешает при езде. Вот что придумали автолюбители для автомобилей ВАЗ 2106 (опытный радиолюбитель сможет переделать задумку под практически любую марку машины).

Используется рамочная конструкция, которая прокладывается прямо под уплотнителем заднего стекла авто. Естественно, она чуть заужена кверху и вообще имеет немного не те размеры, которые требуются на частоте 27 МГц, поэтому в центре находится конденсатор, которым производится настройка автомобильной антенны в резонанс на нужном канале

Обратите, внимание, что приемных частот две, например:

27 и 65 МГц.
28,2 и 68 МГц.

Верхний резонанс как раз приходится на нижний диапазон вещания радио. Схема автомобильной антенны проста:

Необходимо проложить провод МГТФ 0,5 по периметру заднего стекла трапецией:

Верхняя грань 56,5 + 56,5 см.
Нижняя грань 66,5 + 66,5 см.
Боковины 22,5 + 22,5 и 45 см.

Плюсы стоят так, где будем добавлять провода для согласующего конденсатора и снимать сигнал кабель\ем РК – 50.
По самой середине стекла вертикально идут к центру два провода, где крепится ровно в центре подстроечный конденсатор (5 – 25 пф). В длину они составляют 45 см каждый. Поэтому придется свить их зигзагом и уложить под изоляционную трубку.
Кабель паяем с той боковины, где провод посередине обрезан. С противоположной стороны разрыва быть не должно.

Ну, вот в общем и все. Подключение автомобильной антенны идет через разъем, который используется связным оборудованием. Длина кабеля не должна быть большой, еще точнее – следует ее взять по возможности меньше. Поскольку антенна у нас пассивная, то в тракте до приемника сигнал будет сильно затухать. Если реально связное оборудование поставить прямо у заднего стекла, то именно так и стоит сделать.

Антенна в машину для радио своими руками

Наружная автомобильная антенна большинства популярных автомобилей часто ломается, повреждается. Нередки случаи воровства или вандализма при дворовой стоянке машины. Найти заводскую антенну проблематично, автопроизводители редко выпускают простые устройства как запасные части. Если на вашей машине устаревшей конструкции сломалось или украдено приемное устройство, часто не остается другого выхода, как сделать антенну для автомагнитолы своими руками. Большинство водителей предпочитают слушать передачи FM – радиостанций, для устойчивого приема которых не нужны длинные гибкие или телескопические антенны.

Инструкция по сборке

Самостоятельное изготовление антенного усилителя для автомагнитолы считается простым занятием, которое проводится за 4 этапа. На первом из них нужно подготовить предметы, которые могут понадобиться во время изготовления и установки антенны. После этого проводится сборка устройства и его установка на автомобиле. Завершает процесс подключение прибора.

Производство неактивной установки

Легче всего сделать своими руками пассивные усилители. Они имеют простую конструкцию, разобраться в которой сможет даже новичок.

Для выполнения поставленной задачи понадобятся следующие предметы:

медная проволока (не более 2 мм в диаметре);
отвертка;
напильник;
крепежные детали;
термический клей.

Перечень инструментов и материалов может меняться в зависимости от марки и модели автомобиля.

Процесс изготовления пассивной установки предусматривает выполнение нескольких обязательных действий. Среди их есть такие:

Проволоку скручивают в спираль.
Ее насаживают на винт, закрепляя гайкой и контргайкой.
Для прочности соединения место контакта крепежных деталей с проволокой обрабатывают термическим клеем.
После высыхания нанесенного состава изделие шлифуют напильником или наждачной бумагой.
Готовое устройство крепят к корпусу транспортного средства.
Подключают провода и проверяют изделие в работе.

Дополнительно можно покрыть антенну грунтовкой и покрасить в выбранный цвет.

Создание активного вида приборов

Самостоятельно смастерить активное устройство намного труднее, чем пассивное. Это объясняется необходимостью создания усилителя, улучшающего прием сигнала.

Для FM-антенны своими руками понадобится несколько инструментов и немного материалов. В их список входят:

паяльник;
кусачки;
медная проволока (диаметр 2 мм);
усилитель;
разъем, подходящий для магнитолы;
клей.

В качестве усилителя лучше всего использовать устройство, снятое со старого телевизора. Оно будет хорошо справляться со своими обязанностями и улучшать качество принимаемого сигнала.

К усилителю припаивают провод, идущий к магнитоле.
К противоположному концу крепят разъем.
Подключают штекер антенны.
В корпусе автомобиля просверливают 2 отверстия.
Провод, идущий от устройства, прокладывают по периметру двери.
Чтобы он не выпадал, его фиксируют при помощи клея.
Приемник крепят к крыше авто.
Прокладывают кабель, идущий к магнитоле.

Особенности монтажа и подключения

Для того чтобы быстро и качественно выполнить работу, необходимо придерживаться предусмотренных правил и учитывать все важные нюансы. Если ответственно подойти к заданию, то можно избежать каких-либо проблем и добиться хорошего результата.

Устройство любого типа нужно устанавливать на предварительно очищенную поверхность. Для этого используют специальные средства, способные обезжирить выбранное место.
Прокладывать провода нужно только после окончания установки изделия.
Конструкция автомобильной антенны должна иметь 3 провода: для заземления, питания и контакта.
Контактный провод и кабель питания следует объединить друг с другом. Благодаря этому можно упростить установку и улучшить качество принимаемого сигнала.
Антенна, установленная на внешней части кузова автомобиля, должна быть надежно защищена от воздействия окружающей среды. В противном случае дождь или снег могут стать причиной окисления металлических частей устройства.
Запрещается монтировать антенну рядом с другими металлическими приборами.

Изготовить и подключить антенны для автомагнитолы сможет каждый владелец транспортного средства. Для этого нужно подробно изучить правила выполнения этой работы и стараться не допускать ошибок. Самодельное устройство способно полноценно заменить покупное и хорошо справляться со своими обязанностями.
