Делаем электродвигатель своими руками

Примеры электродвигателей сделанных мастерами — самоучками

Самостоятельно изготовленные электромоторы отличаются различными подручными материалами, применяемыми в качестве заготовок для ротора и статора. Представляем некоторые варианты таких самоделок.

Электродвигатель из жестяной банки от «Пепси-Колы»

Для такой самоделки понадобятся следующие комплектующие материалы и инструменты:

  • пустая алюминиевая банка от газированного напитка, которая послужит основой для ротора;
  • катушка от швейной машинки;
  • медная изолированная проволока диаметром около 0.35 мм, длиной примерно 10 метров;
  • деревянная дощечка толщиной 10–15 мм, по габаритам в соответствии с размерами банки от «Пепси-Колы»;
  • 4 (четыре) круглых постоянных магнита в виде тонких пластинок, которые будут создавать магнитное поле вместо статора;
  • металлическая вязальная спица;
  • два небольших деревянных бруска размерами 15×15×60 мм;
  • короткий брусок в виде кубика с размером стороны 15 мм;
  • медная проволока толщиной 1.0 мм для изготовления контактов;
  • для фиксации катушки потребуется саморез 3.5×30 мм, а для закрепления контактов — саморезы 2×15 мм (3 шт.) и 3 широких шайбы под них;
  • источник питания 12 В;
  • тюбик суперклея;
  • штангенциркуль и чертилка для разметки;
  • маркер для нанесения точек разметки;
  • ручная электрическая дрель;
  • мультиметр для проверки наличия контакта;
  • набор отверток, нож для зачистки, пассатижи, бокорезы и возможно другой инструментарий для монтажа электрической проводки.

Порядок проведения работ

Рекомендуем выполнять работы в следующей последовательности.

  • Вручную аккуратно намотаем медную проволоку на катушку. Обязательно фиксируем концы.
  • По центру деревянной дощечки закрепляем намотанную катушку, которая уже превратилась в электромагнит, с помощью длинного самореза.
  • Размечаем с помощью маркера места нахождения постоянных магнитов, как на изображении:
  • Наклеиваем на обозначенные места магниты, соблюдая при этом их полярность.
  • С помощью дрели сверлим по центру банки отверстия под ось (вязальная спица).
  • Устанавливаем в эти отверстия спицу.
  • В деревянных брусках 15×15×60 мм с одного из краев сверлим отверстие под спицу.
  • Закрепляем с помощью клея на деревянной дощечке конструкцию ротора с деревянными брускам (подставками).
  • На спицу (ось ротора) дополнительно устанавливаем брусок в виде кубика, при этом его ребро должно совпадать с осью установки магнитов.
  • Из медной проволоки толщиной 1.0 мм изготавливаем управляющие контакты, один конец которых закрепляем на деревянном основании. Расстояние между контактами подбирается таким образом, что вращаясь, кубик должен их замыкать при касании ребра.
  • Контакты электромагнита зачищаются и подключаются к части контактов толстой медной проволоки, закрепленной на деревянном основании.

После подключения источника питания 12 В двигатель может работать.

Электродвигатель из винной пробки и спицы

Этот вариант похож на предыдущий, только для изготовления ротора применяется подручный материал в виде винной пробки и вместо четырех небольших магнитов два более крупных с дополнительными под них деревянными опорами.

Процесс изготовления ротора из винной пробки производится следующим образом.

  • Торцы винной пробки подрезаются до ровных площадок.
  • Сверлиться в середине торцов пробки отверстие под спицу. С одного края на спицу наматывается изолента.
  • В торце пробки вставляются две медные проволоки толщиной 1.0 мм, фиксируются клеем.
  • Выполняется обмотка пробки тонкой медной проволокой в одном направлении, как показано на изображении:
  • Места соединения толстой и тонкой медных проволок зачищаются и крепятся (лучше припаять).

Далее процесс сборки практически ничем не отличается от предыдущего варианта и получается электродвигатель своими руками с ротором из винной пробки.

Показаны лишь самые известные из множества подобных самоделок.

Собираем карт с бензиновым мотором из велосипедных деталей

Список материалов:

— ненужный детский велосипед; — вариаторный или подобный двигатель на 50 кубиков; — листовая сталь; — рулевые наконечники или тяги подходящей длины; — болты и гайки; — профильные трубы; — листовая оцинкованная сталь; — уголок; — круглые трубы; — краска и грунт по металлу; — дроссельная ручка, провода и пр.Список инструментов: — торцовочная пила; — сварочный аппарат; — болгарка; — сверлильный станок; — маркер, рулетка. Процесс изготовления самоделки:

Шаг первый. Рама

Первым делом свариваем раму для карта, автор использовал профильные трубы. Конечно, для резки труб лучше всего использовать торцовочную пилу, иначе при резке болгаркой каждую трубу придется размечать и резать четко по линиям. Для сварочных работ не лишними будут сварочные магнитные угольники, которые также позволят фиксировать трубы для сварки под заданным углом. В итоге получаем отличную и вполне прочную раму.

Шаг второй. Рулевое управление Рулевое управление берем от велосипеда, просто отрезаем переднюю часть рамы. Срезаем и вилку, она нам не понадобится. При необходимости понадобится удлинить рулевой вал, для этого можно использовать кусок трубы. Чтобы закрепить рулевое управление на раме, привариваем под нужным углом к раме кусок профильной трубы. Ну а далее к приваренной трубе привариваем каретку с подшипниками.

Шаг третий. Поворотные шарниры

В завершении из стальных пластин свариваем поворотные кулаки, к которым и будем крепить колеса. На этом же шаге автор сделал рычаг для рулевого рычага, к которому крепятся рулевые тяги.

Шаг четвертый. Рулевые тяги

Подходящих рулевых тяг автор не нашел и решил купить только рулевые наконечники. Тяги делаем сами, из стальных труб и болтов или резьбовых стержней. Свариваем тяги по длине и не забываем, что должен быть ход для регулировки схождения.

Шаг пятый. Обшивка

Шаг шестой. Задние колеса Устанавливаем задние колеса на заднюю ось, которая представляет собой кусок профильной трубы. Внутрь трубы нам нужно установить гайки, в которые мы будем заворачивать оси колеса. Чтобы встроить гайки, вырезаем кусок металла из трубы, ввариваем гайки, а потом загибаем кусок трубы обратно и все хорошо завариваем. В завершении вкручиваем оси и контрим их гайками.

Шаг седьмой. Ведомая звездочка и тормоз

Ведомую звездочку берем от велосипеда, срезаем лишнее и привариваем ее к храповой звездочке на колесе.

Шаг восьмой. Установка двигателя и доработка ведущей звездочки
Шаг девятый. Тормоза и выхлоп
Шаг десятый. Дальнейшая сборка

В завершении ставим пластиковое кресло, подкрашиваем машину, устанавливаем передний щит и прочее оборудование. На руль ставим тумблер или кнопку, которая будет глушить мотор.

Самоделка готова, автор ездит на карте без проблем. На этом проект окончен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли!

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как сделать зажигалку из батарейки?

Чтобы создать электрическую зажигалку нужно обзавестись следующим инвентарем:

  1. Батарейкой кроной на 9 вольт. Стоит порядка 100 – 200 рублей. Но можно найти дешевле.
  2. Тонкая проволока, но лучше использовать нихромовую нить.
  3. Провода.
  4. Кнопка.
  5. 2 болта.
  6. Прозрачный клей.
  7. Паяльник.
  8. Олово.
  9. Канифоль или паяльная кислота.

На источник тока наносим с одной узкой стороны клей и приклеиваем болт. На нем обязательно должны быть гайки. Тоже самое повторяем, с другой стороны. Дальше берем севшую старую батарейку крону и вынимаем из нее пластинку с полюсами. Это место для контактов. Подобный разъем можно приобрести в радиомагазине за небольшие деньги.

После этого подсоединяем с помощью паяльника один провод от разъема к болтам. Дальше наматываем проволоку на гвоздь. И делаем из нее пружинку. Ее прикрепляем к болтам с помощью ранее установленных гаек.

Второй провод крепим к кнопке и батарейки. Более подробнее как сделать зажигалку из батарейки смотрите на видео ниже. Возможно в место проволоки можно использовать фольгу. То есть если сделать тонкую полоску и скрутить из нее спираль.

Как сделать бензиновый двигатель своими руками?

» Запчасти и аксессуары » Как сделать самодельный мотор

Вы здесь

В древние времена люди использовали животных для приведения в действие простейших механизмов.

Позже для плавания на парусных суднах и для того чтобы заставить вращаться ветряные мельницы, делающие из зерна муку, стала использоваться сила ветра.

Затем люди научились использовать силу течения речной воды для того, чтобы заставить вращаться водяные колёса, перекачивающие и поднимающие воду или приводящие в действие разнообразные механизмы.

Тепловые двигатели появились в далёком прошлом, в том числе и двигатель Стирлинга. Сегодня технологии значительно усложнились. Так, например, человечество изобрело двигатель внутреннего сгорания, который является довольно сложным механизмом.

На основе ДВС в настоящее время работает большинство современных автомобилей и другой необходимой для человека техники.

Функция, которую выполняет тепловое расширение внутри двигателя внутреннего сгорания, очень сложна, но без неё работа ДВС невозможна.

В механическом устройстве, называемом двигателем внутреннего сгорания, энергия сгорающего топлива преобразуется в механическую. Для того чтобы сделать двигатель внутреннего сгорания своими руками, необходимо знать основные принципы его действия.

Как сделать простейший двигатель внутреннего сгорания своими руками?

В древние времена люди использовали животных дляприведения в действие простейших механизмов.

Позже для плавания на парусныхсуднах и для того чтобы заставить вращаться ветряные мельницы, делающие иззерна муку, стала использоваться сила ветра.

Затем люди научились использоватьсилу течения речной воды для того, чтобы заставить вращаться водяные колёса,перекачивающие и поднимающие воду или приводящие в действие разнообразныемеханизмы.

На основе ДВС в настоящее время работаетбольшинство современных автомобилей и другой необходимой для человека техники.

Функция, которую выполняет тепловое расширение внутри двигателя внутреннегосгорания, очень сложна, но без неё работа ДВС невозможна.

В механическом устройстве, называемом двигателемвнутреннего сгорания, энергия сгорающего топлива преобразуется в механическую. Длятого чтобы сделать двигатель внутреннего сгорания своими руками, необходимознать основные принципы его действия.

Двс для радиоуправляемых моделей

На радиоуправляемых моделях применяют два вида двигателей — ДВС и электрические. Темой этой статьи являются двигатели внутреннего сгорания. ДВС, применяемые на радиоуправляемых моделях, делятся на два вида: калильные и бензиновые.

С бензиновым двигателем всё понятно — они знакомы каждому, применяются на автомобилях, мотоциклах, бензопилах и т.п. Но на большинстве автомоделей применяются именно калильные двигатели, не знакомые непосвященному человеку.

Они работают не на бензине, а на специальном топливе на основе метилового спирта, о котором будет сказано ниже.

Бензиновый двигатель Калильный двигатель

Особенности эксплуатации

Двигатель внутреннего сгорания — надёжное, но требовательное устройство

Очень важно соблюдать правила его эксплуатации, чтобы избежать ухудшения его характеристик или выхода из строя

Обязательно прочтите инструкцию к модели перед первым запуском двигателя! Любой ДВС перед началом эксплуатации требует обкатки — выработки в специальных щадящих режимах нескольких первых баков топлива.

Эти первые минуты работы сильно повлияют на всю дальнейшую жизнь двигателя.

Бензиновый и калильный двигатели

Принципиальное отличие бензинового и калильного двигателей состоит в способе воспламенения топливной смеси. В бензиновом двигателе смесь воспламеняется искровой свечой, как в обычном автомобиле.

Для этого на свечу в нужный момент подаётся высокое напряжение, вызывающее искру.

В калильном двигателе используется калильная свеча, которая требует разогрева перед пуском двигателя, а при работе поддерживает свою температуру достаточной для воспламенения горючей смеси при контакте с нагретой свечой.

Искровая свеча Калильная свеча

Свечи (также как и двигатели) на фотографиях показаны в разном масштабе, реальный размер бензиновой исковой свечи порядка 4-5 см, а калильной около 1 см.

Делаем самодельный ДВС

Мотор своими руками также можно сделать на жидком топливе. При этом не потребуется сложное оборудование и профессиональный инструментарий. Необходима плунжерная пара, которую можно взять из тракторного или автомобильного топливного насоса. Цилиндр плунжерной втулки создается путем обрезки утолщенного элемента шлефа. Затем следует проделать отверстия для выхлопного и перепускного окна, припаять пару гаек в верхней части, предназначенных для свечей зажигания. Тип элементов – М-6. Поршень вырезается из плунжера.

Самодельный дизель-двигатель потребует установки картера. Он делается из жести с припаянными подшипниками. Дополнительную прочность позволит создать ткань, покрытая эпоксидной смолой, которой покрывается элемент.

Коленчатый вал собирается из утолщенной шайбы с парой отверстий. В одно из них необходимо запрессовать вал, а второе крайнее гнездо служит для монтажа шпильки с шатуном. Операция также производится методом прессовки.

Принцип действия ДВС

На сегодняшний день существуют разные виды двигателей, но для моделизма чаще всего используются:

  • Поршневые двигатели дизельного типа.
  • Двигатели, зажигаемые путём накала или искры.

Дизельные двигатели отличаются от искровых или калильных тем, что в первых возгорание горючего происходит при сильном сжатии газа в процессе движения поршня в цилиндре. А последние два типа двигателей требуют для возгорания уже сжатой смеси дополнительной энергии, для чего необходимо заранее нагреть калильную свечу или произвести искровой разряд.

Поршневые двигатели могут быть только двухтактными. Двигатели, которые зажигаются путём накала или искры, бывают и двухтактные, и четырехтактные.

Двухтактные двигатели осуществляют любой рабочий процесс в два такта, выполняемые за 1 оборот коленвала.

В первом такте осуществляется «всасывание-сжатие»: когда коленчатый вал вращается, поршень перемещается снизу вверх. В процессе его движения топливная смесь всасывается через золотник в картер, и в то же время в цилиндре сжимается предыдущая порция горючего.

Перед тем как завершается первый такт, в цилиндре воспламеняется горючая смесь, в результате чего значительно увеличивается давление в камере сгорания, которое способствует движению поршня вверх и вниз.

Во втором такте — «рабочем ходе-продувке» сгорающее топливо расширяется, что способствует развитию механической мощности, а свежая порция топлива, засосанная в цилиндр во время первого такта, сжимается.

После того, как поршень проходит около половины пути вниз, газы, образованные во время сгорания топлива, выталкиваются из цилиндра через специально открывающееся окно. А после того, как открывается перепускное окно, сжатое в картере горючее поступает в цилиндр, и тем самым вытесняет из него оставшиеся отработанные газы, то есть, происходит продувка.

Самодельный детский квадроцикл из бензопилы

Последняя самоделка, которую мы рассмотрим, будет посвящена квадроциклам. По сути, для сборки квадроцикла нужны аналогичные материалы, как и для картинга или трицикла:

  • двигатель от старой мощной и работающей бензопилы;
  • редуктор – увеличивает тягу мотора и принимает на себя его рабочие обороты;
  • рама квадроцикла – она должна быть более крепкой и устойчивой;
  • водительское кресло – хорошо, если есть старое кресло от мопеда: подростку будет в нем удобнее, чем в громоздком автомобильном;
  • колеса с грубым протектором, диаметр не менее 34-35 см каждое. Это улучшит проходимость квадроцикла и сделает из него аналог внедорожника.

При желании сборный конструктив квадроцикла можно довести до совершенства амортизаторами: маневренность квадроцикла повысится, а рабочий ход станет более плавным.

Самодельные транспортные средства – вещь дешевая, но не всегда надежная. Использовать их можно только со строгим соблюдением всех правил техники безопасности.

Простейшие двигатели, собираемые за 5 минут

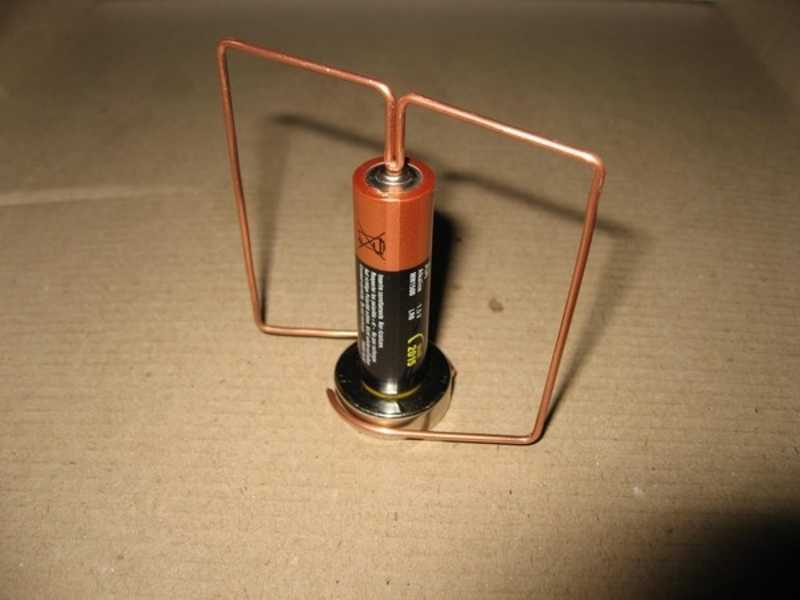

Первый униполярный двигатель Фарадея можно собрать за минуту. Необходимо совсем мало деталей. Все они, за исключением провода, есть на фотографии.

Нужен один неодимовый магнит: диск или пруток с аксиальным намагничиванием (на одной плоской стороне южный полюс, а на другой северный). Подойдёт любой из четырёх с фотографии.

Шуруп, гвоздь или саморез из примагничивающегося материала. Длина примерно 45 мм. Более короткие или более длинные могут снижать скорость вращения. Острый конец способствует лёгкой и быстрой работе.

Аккумулятор AA 1,2 В и провод подходящей длины.

Устройство собирается таким образом: магнит прикрепляется к головке шурупа. Конец шурупа за счёт этого примагничивается к аккумулятору. Через скользящий контакт ток подаётся к магниту. Начинается вращение.

Смена полюсов магнита или полярности аккумулятора вызывает движение мотора в противоположную сторону.

Второй двигатель линейный . В нём происходит не вращение, а линейное перемещение.

Он сделан из AAA аккумулятора, двух кубических неодимовых магнитов 8* 8* 8 мм и скрученной медной проволоки, образующей как бы туннель диаметром 12 мм. Но лучше использовать круглые магниты.

Проволока обязательно должна быть без изоляции! Её диаметр 0,5 мм. Диаметр маркера, на который она накручивалась — 11 мм. Направление движения зависит от вида намотки (по часовой стрелке, против часовой стрелки) и внешних полюсов магнитов. Магниты к аккумулятору нужно подносить одноимёнными полюсами, соответственно, внешние полюса всегда тоже одноимённые. Дальше видео работы.

На следующем видео перемещение аккумулятора с неодимовыми магнитами в растянутой пружине (примерно 5 мм между витками).

Можно сделать круговую пружину, тогда «электричка» будет перемещаться без остановки по кругу.

Источник

Турбореактивный двигатель своими руками

Мало кто знает о том, что турбореактивный двигатель можно собрать собственными руками самостоятельно. Принцип работы такого устройства заключается в проталкивании огромного количества воздуха за короткий промежуток времени, любой подобный двигатель а если быть совсем точным — турбина, основывается на законе Ньютона. Внутри каждого подобного экземпляра находится как правило компрессор и отсек сгорания топлива который нужен для того чтобы разогреть входящий поток воздуха начиная от 1500 и до 2000 градусов, зависит от конкретной модели двигателя. Для того чтобы конструкция не расплавилась используется специальный тип металла который выдерживает подобные температуры.

Топливо по каналам проходит в отсек предназначенный для сгорания топлива, где по специальным отверстиям подается в сам двигатель тем самым совершая впрыск топлива. В этом отсеке двигателя после того как воздух нагрелся до 1500 градусов он поступает дальше в выходной вал который визуально напоминает из себя совокупность нескольких вентиляторов соединенных последовательно друг за другом разного диаметра. Проходя через них воздух охлаждается прежде чем будет выброшен из турбины.

Самое интересное в этом, что турбореактивный двигатель можно собрать на базе обычной турбины от автомобиля, диапазон наддува которой начинается от 2.5 бар. Взяв более менее большую турбину от авто можно собрать турбореактивный двигатель своими руками. Для этого вам потребуется лишь знания проектирования турбореактивного двигателя, чертежи которого можно найти в свободном доступе. Работы которые предстоит проделать прежде чем у вас получится нечто похожее на настоящий реактивный двигатель можно разделить на несколько частей. Самое первое что придется сделать это отломать лопасти которые есть в обычной турбине и придать им нужную форму, потому как поток воздуха в реактивной турбине намного больше нежели в турбине автомобиля. Далее придется вручную сделать камеру сгорания для впрыска топлива по каналам. Модернизированные лопасти которые ранее были демонтированы нужно будет вставить в отсек для сгорания топлива.

По итогу всех действий у вас должно получится что-то похожее на это

По большому счету подобные манипуляции будут занимать основное время на проектирование частей турбины в нужном масштабе, это самое сложное с чем предстоит столкнутся. Все остальное сводится к тому чтобы подогнать нужные детали и совместить их между собой. Подробные чертежи есть в свободном доступе и при должных знаниях можно сделать реактивную турбину своими руками взяв обычную турбину от автомобиля. Это особенно актуально если учесть то, что найти хорошую турбину в свободной продаже за доступную цену практический не представляется возможным. Реактивный двигатель сделанный своими руками на базе турбины от авто может выдавать тягу до 9кг при хорошей качественной сборке.

На подобных двигателях летают беспилотники которые имеют вес порядка 60кг и более. Так-же подобный двигатель способен разогнать обычную машину до скорости 90-100км\ч а иногда и 130км\ч зависит от конкретной сборки и конкретной машины. Путем не сложных манипуляций такой двигатель на реактивной тяге можно доработать на повышение количества проталкиваемого воздуха тем самым увеличив мощность в несколько раз.

Источник

Типы установок

На сегодняшний день водородный генератор для автомобиля может быть укомплектован тремя различными по типу, характеру работы и производительности электролизёрами:

  1. Простой, цилиндрического типа. Производит 700 миллилитров газа в минуту. Такой производительности достаточно для двигателей с рабочим объёмом до 1,4 литров.
  2. С ячейками раздельного типа. Является самым эффективным по типу конструкции и производительности. Выход газа превышает 2 литра в минуту. Такой объём позволяет применять его на грузовом транспорте.
  3. Электролизёр с пластинами открытого типа. Эта конструкция обеспечивает дополнительное охлаждение системе, в результате чего может использоваться при длительной работе агрегата. Выход газа регулируется количеством пластин реактора.

Первый тип конструкции вполне достаточен для множества карбюраторных двигателей. Отсутствует необходимость в установке сложной электронной схемы регулятора производительности газа, да и сама сборка такого электролизёра не представляет сложности.

Для более мощных автомобилей предпочтительна сборка второго типа реактора. А для двигателей, работающих на дизельном топливе, и большегрузных машин используют третий тип реактора.

Общие рекомендации

Чтобы сделать самодельный мотоблок из мотоцикла любой модели, рекомендуется разработать многоступенчатую трансмиссию. Такая коробка передач повысит придаточное отношение, тягу и крутящий момент. Основным элементом конструкции является редуктор с переходником.

Механизм, который натягивает цепи, фиксируется к ползунам с помощью шпилек. Последние детали можно сделать из стального уголка. Они легко перемещаются, что обеспечивает ослабление либо натягивание приводной цепи. Для этого в ползунках делаем пазы.

Сложнее укомплектовать самодельный мотоблок главным редуктором. Для его сборки используют стальные пластины. Сзади редуктора приваривается скоба, что позволяет оснастить минитрактор с двигателем от мотоцикла любым навесным сельскохозяйственным оборудованием (плуг, культиватор). Шестерня демонтируется из сельскохозяйственной машины.

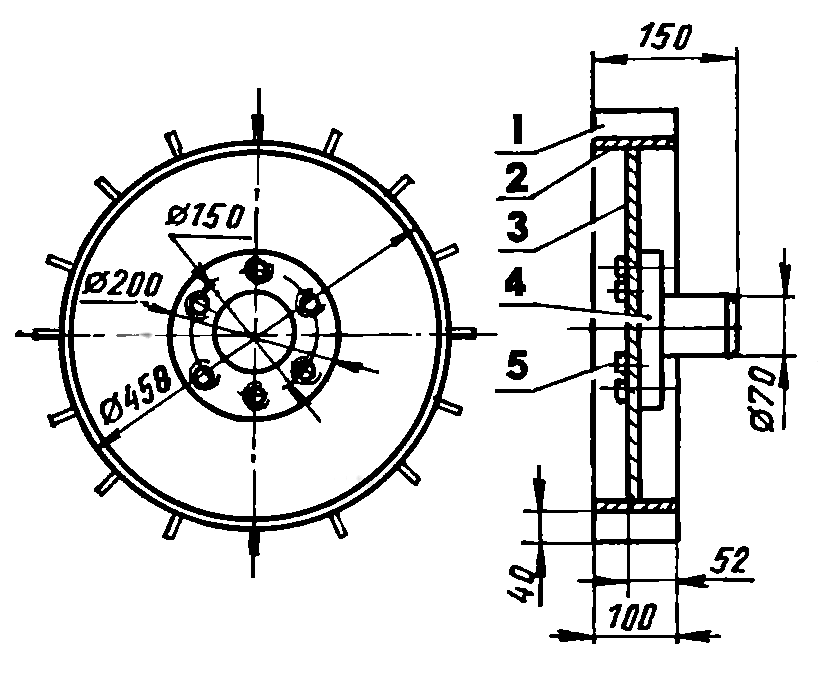

Мотокультиваторы требуют блокировки колес. Для этого следует проточить цилиндрическую шейку правой полуоси. На другом ее конце нарезается резьба. Рабочие колеса демонтируются из электрокара. В ободе каждого диска прорезаем 16 пазов. Пластины, вваренные в конструкцию, служат основание для грунтозацепов. К ним приваривают перемычки. Самодельный мотоблок управляется 2 штангами от мотокосилки. Производительность полученной техники — 3-5 сотки в час. Обычная земля вспахивается на второй передаче, а тяжелая — на первой.

Биполярные варианты

Самодельный шаговый двигатель этого типа оборудован одной обмоткой фазы. Поступление тока в нее осуществляется переломным способом при помощи магнитного полюса, что обуславливает усложнение схемы. Она обычно агрегирует с соединяющим мостом. Имеется пара дополнительных проводов, которые не являются общими. При смешивании сигнала такого мотора на повышенных частотах эффективность трения системы снижается.

Создаются также трехфазные аналоги, имеющие узкую специализацию. Они применяются в конструкции станков с ЧПУ, а также в некоторых автомобильных бортовых компьютерах и принтерах.

Какой мотор выбрать для самодельного детского автомобиля?

Привет, уважаемые мои читатели. Времена настали сложные, но в некоторой степени интересные. Вот, и я теперь провожу время в одиночестве в своем цеху. Но, даром время не трачу, продолжаю делать первый бензиновый автомобиль для своего сына.

Рама для нашего самобеглого изделия уже почти готова, и сейчас настал момент для того, чтобы определиться с объемом двигателя и его мощностью. Сразу скажу, что не планирую в данном проекте использовать электрический мотор. В будущих да, в этом однозначно нет и все.

Родной мотор от разбираемой классики модели ВАЗ 2104 я точно не буду использовать для нашей самоделки, потому что рама под него точно не предусмотрена, да и вряд ли она вообще его выдержит. Можно на его базе смастерить токарный станочек или станок для заточки ножниц, в принципе можно еще радиатор вынести дистанционно и сварганить отопление в курятник. Минутка юмора, а то грустно как-то от нынешних новостей.

Ввиду того, что в работе будет использован задний мост от «Жигулей» в сборе, а мотор планируется разместить на нем сверху, предварительно сварив на нем монтажную площадку, то наиболее простым вариантом кажется приобретение двигателя от мотоблока.

На выходной вал оденется сухое центробежное автоматическое сцепление со звездой.

Далее, вращение с этой звезды будет передаваться на другую звезду, которая будет приварена, или приделана иным образом к фланцу самого редуктора. Иными словами туда, куда приходит карданный вал в нормальных условиях. Но, у нас и автор, то есть я, и условия от нормальных сильно отличаются. Это вкратце о конструктивных идеях.

Итак, дело ясное, что мотору придется трудиться под приличными нагрузками, под которыми подразумевается приведение веса около 350 килограмм состоящего из металлоконструкции и экипажа из двух человек, расположенных на четырех колесах.

Соответственно, ни о каких 50, 150 и, скорее всего 200 кубических сантиметрах рабочего объема речи идти не может. Хотя жаль, ибо ценник на новый двигатель такого размера в среднем около 5000 — 7000 рублей.

Мотор, с рабочим объемом в 300 кубиков и мощностью около 10 лошадиных сил, мне кажется, с натяжкой, но подойдет, и стоит он в районе 12 — 13 тысяч рублей. Кстати, он уже имеет выходной вал диаметром в 25 миллиметров.

Ну, и в идеале, я вижу движок в 400+ кубов и мощностью в 15+ коней. Вполне не лишним была бы при нем катушка освещения и электро запуск, но это не обязательно. Тут бюджет будет тысяч пятнадцать, семнадцать. Не дешево по нынешней ситуации, но можно поднапрячься как-нибудь.

Источник

Как сделать поршень с шатуном

Шаг 1
Берём болт (1) диаметром 7 мм и зажимаем его в тисках. Начинаем наматывать на него медную проволоку (2) примерно на 6 витков. Каждый виток промазываем суперклеем. Лишние концы болта спиливаем.

Шаг 2
Проволоку покрываем эпоксидкой. После высыхания, подгоняем поршень шкуркой под цилиндр так, чтобы он свободно там двигался, не пропуская воздух.

Шаг 3
Из листа алюминия делаем полоску длиной 4 мм и длиной 19 мм. Придаём ей форму буквы П (3).

Шаг 4
Сверлим на обоих концах отверстия (4) 2 мм диаметром, чтобы можно было засунуть кусочек спицы. Стороны П-образной детали должны быть 7х5х7 мм. Клеим её к поршню стороной, которая 5 мм.

Шаг 5
Шатун (5) делаем из велосипедной спицы. К обоим концам спицы приклеиваем на два маленьких кусочка трубок (6) от антенны диаметром и длиной по 3 мм. Расстояние между центрами шатуна составляет 50 мм. Далее шатун одним концом вставляем в П-образную деталь и шарнирно фиксируем спицей.
Спицу с двух концов подклеиваем, чтобы не выпала.

Монополярные модификации

Самодельный двигатель этого типа состоит из единой обмотки и центрального магнитного крана, влияющего на все фазы. Каждый отсек обмотки активируется для обеспечения определенного магнитного поля. Так как в подобной схеме полюс в состоянии функционировать без дополнительного переключения, коммутация пути и направления тока имеет элементарное устройство. Для стандартного мотора со средней мощностью хватает одного транзистора, предусмотренного в оснащении каждой обмотки. Типичная схема двухфазного двигателя предполагает шесть проводов на выходном сигнале и три аналогичных элемента на фазе.

Микроконтроллер агрегата может использоваться для активизации транзистора в автоматически определенной последовательности. При этом обмотки подключаются посредством соединения выходных проводов и постоянного магнита. При взаимодействии клемм катушки вал блокируется для проворачивания. Показатель сопротивления между общим проводом и торцовой частью катушки пропорционален аналогичному аспекту между торцами проводки. В связи с этим длина общего провода в два раза больше, чем соединительная половина катушки.

Что делать, если самоделка не работает?

Если вдруг Вы собрали вечный электродвигатель своими руками, но он не вращается, не спешите расстраиваться. Чаще всего причиной отсутствия вращения мотора является слишком большое расстояние между магнитом и катушкой. В этом случае Вам нужно всего лишь самому немного подрезать ножки, на которых держится вращающаяся часть.

Вот и вся технология сборки самодельного магнитного электродвигателя в домашних условиях. Если Вы просмотрели видео уроки, то наверняка убедились, что сделать двигатель из батарейки, медной проволоки и магнита своими руками можно разными способами. Надеемся, что инструкция была для Вас интересной и полезной!

Это будет полезно знать:

  • Как сделать USB вентилятор в домашних условиях
  • Как меньше платить за свет легально
  • Как правильно паять провода

Нравится 0)Не нравится 0)

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
FAQ по авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
