Ключ из мото цепи. цепной ключ. стальная удавка труб

Цепной съемник фильтров своими руками

Цепные съемники в домашних условиях изготавливаются из отрезков дюймовой или полудюймовой трубы с резьбой на одном конце и отсутствием коррозии на стенках. Длина трубы не должна быть меньше высоты фильтра. На резьбу трубы должна накручиваться подходящая заглушка. Дополнительно потребуется велосипедная цепь.

В центре заглушки высверливается отверстие диаметром 9 миллиметров, которому придается квадратная форма при помощи треугольного напильника. Обработка проводится вручную до тех пор, пока размеры отверстия не будут соответствовать концевику ключа-трещотки: он должен входить в заглушку без люфта и достаточно плотно. Готовая заглушка накручивается на конец трубы и плотно затягивается. В идеале ее можно приварить к трубе, чтобы избежать откручивания во время работы. Металл в конце трубы можно смять при помощи молотка и тупого зубила, чтобы не прибегать к сварке.


Смотреть галерею

На трубе делается разметка для высверливания отверстий под цепь. Чтобы фильтр плотно и надежно захватывался, достаточно использовать два отрезка цепи, установленных в противоположных концах очистителя. Нередко высверливается дополнительное, третье отверстие под еще одну цепь, благодаря чему сделанный своими руками цепной съемник масляного фильтра станет универсальным и позволит откручивать расходники разной высоты.

Цепь продевается через одно из отверстий трубы и накидывается петлей вокруг масляного фильтра. Отмеряется такой отрезок цепи, чтобы в разжатом состоянии съемник легко надевался на очиститель. Нередко оставляют определенный запас цепи специально для фильтров большего диаметра, однако с таким инструментом работать не так удобно. Цепь разбирается на отдельные фрагменты по отмеренной длине. Отрезки цепи продеваются через отверстия в трубе и соединяются в петли.

Как пользоваться универсальным гаечным ключом и что он может

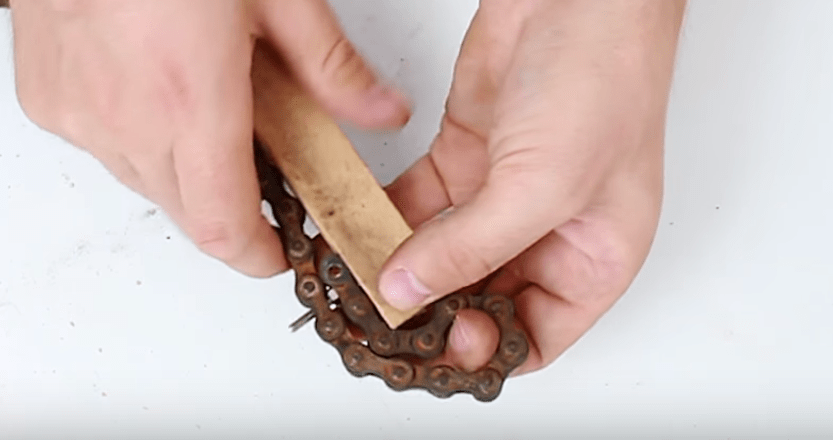

Величину захвата самодельного ключа можно выбирать, накидывая на хвост винта то звено цепи, которое обеспечивает необходимый размер петли захвата.

Вот так петля получилась довольно большой.

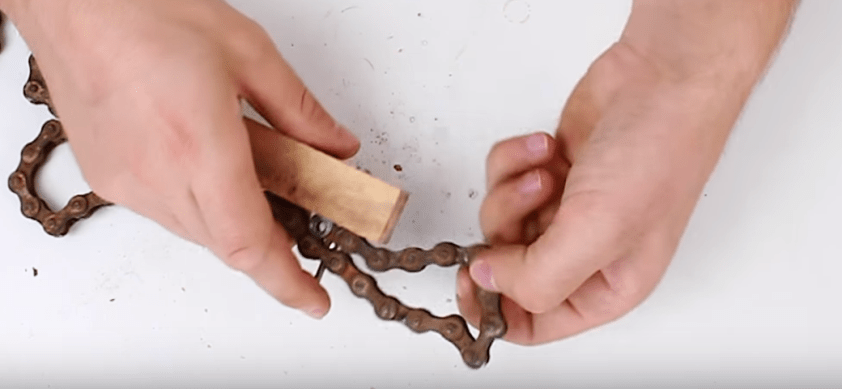

Если за хвостик винта зацепить другое звено, то петля может быть поменьше.

Что же касается возможностей, то для нашего инструмента они практически безграничны. Например, им можно без труда открыть упирающуюся пробку пластиковой бутылки.

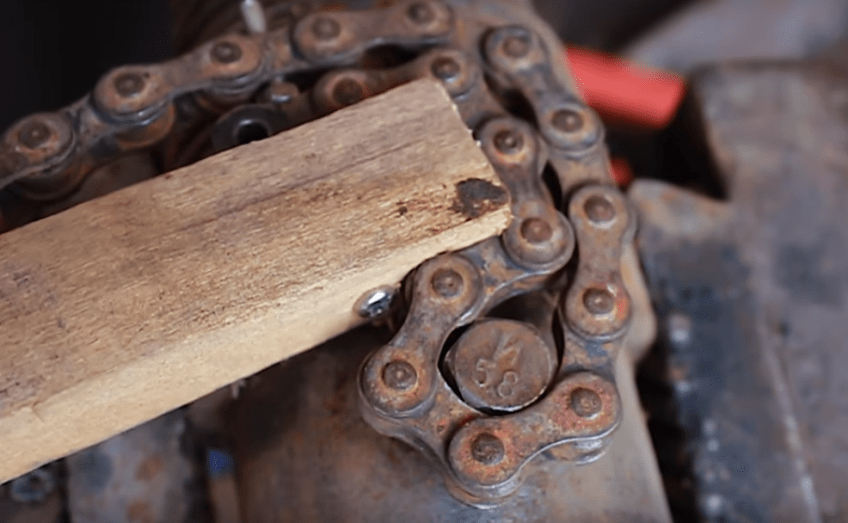

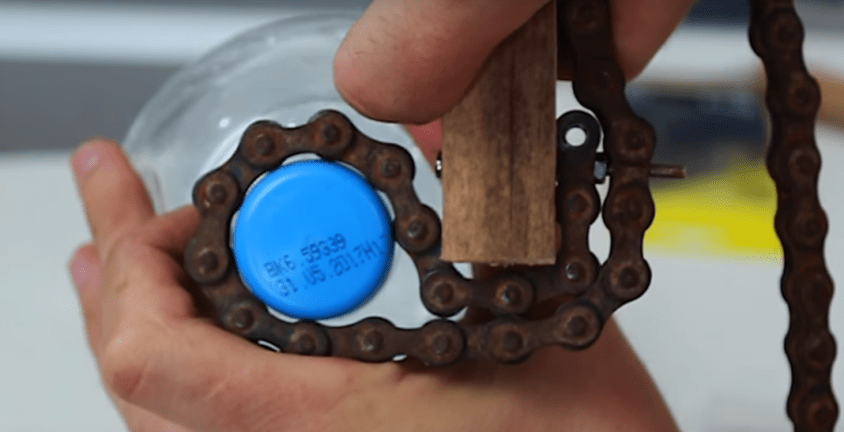

Нашим ключом можно совершенно свободно сорвать совершенно круглую приржавевшую к дачному крану старую насадку.

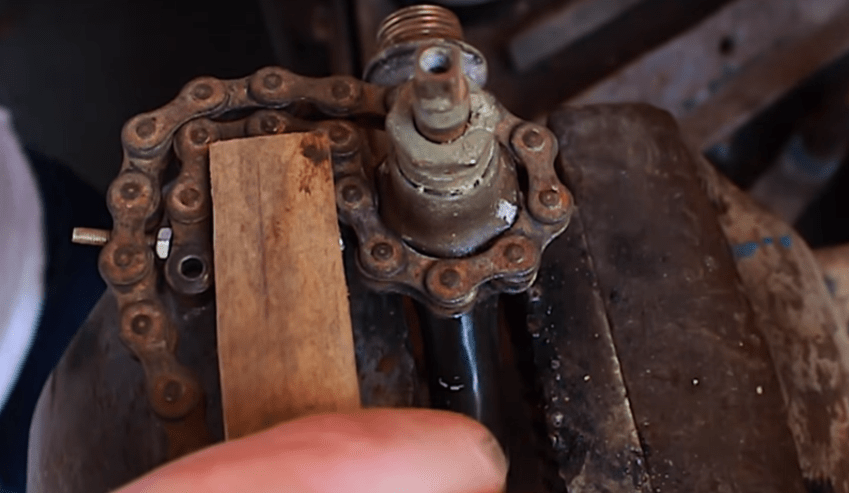

Сделанный таким образом универсальный гаечный ключ позволит вывернуть заржавевший болт любого размера.

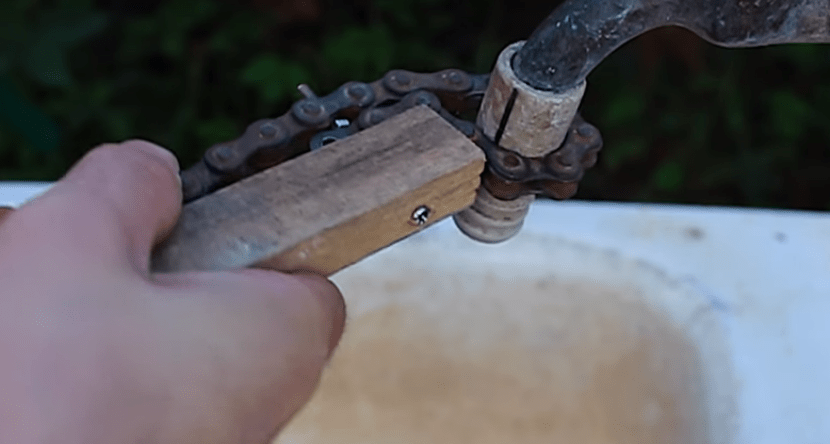

Нашему инструменту по силам открутить, казалось бы, намертво прикипевшую головку старого крана.

Итак, мы видим, что запросто изготовленный универсальный гаечный ключ практически всесилен. Нравится такая штуковина? Хотите вознести нам хвалу за то, что мы вам напомнили о существовании достаточно давно известной самоделки или этот инструмент вам кажется ненужным и у вас есть желание поругать нас? , пишите о своих впечатлениях, и ваше мнение будет увековечено на просторах интернета.

Всем привет дорогие друзья! Сегодня мы сделаем очень простое и эффективное приспособление, которое наверняка пригодиться людям, которые занимаются авторемонтом, сантехникой, столярными работами и др. Такая вещица вполне может пригодиться и в обычном домашнем быту.Эта простая штуковина представляет собой универсальный ключ, который сможет откручивать все что угодно. Ключ отлично справляется с любыми диаметрами гаек и болтов, а также он имеет прекрасную сцепку с любыми гладкими поверхностями, такими как водопроводная труба.По сравнению с универсальным газовым ключом, эта конструкция имеет определенные преимущества. Газовый ключ имеет только две плоскости зацепления, что в свою очередь может деформировать откручиваемую деталь при сильном давлении. Наш же инструмент имеет «мягкий» обхват из-за соприкосновения по всей плоскости откручиваемой детали.Тест на деревянном бревне. Слева наш универсальный ключ, а справа газовый.

Чтобы сделать такой универсальный ключ понадобиться всего две детали:

  • — Квадратный металлический профиль 25х25 длиной 300 мм.
  • — Мотоциклетная цепь длиной 500 мм.

Накидные и прорезные варианты – надежные помощники!

Рожковый инструмент незаменим в тех ситуациях, когда к гайке нет иного доступа, кроме как сбоку. В остальных же случаях накидной ключ является более удобным вариантом. Он представляет собой кольцо, внутренняя форма которого соответствует форме гайки или болта нужного размера. Такая форма полностью лишена недостатка рожкового – с поверхностью и углами гайки взаимодействует сразу шесть точек, к тому же, они расположены немного дальше от углов. Смять их таким ключом можно разве что в том случае, если размеры головки и крепежа будут отличаться.

Внутренний профиль может быть как с шестью, так и с двенадцатью гранями – последний вариант более распространен, поскольку ему нужно всего 30° для проворачивания крепежа. Шестигранник же приспособлен для силовых работ. При этом размеры самой головки по сравнению с рожковым аналогом меньше. Производители комбинируют в одном инструменте разные размеры головки, либо же предлагают варианты с прямой и отогнутой рабочей частью. Иногда можно встретить вариант, напоминающий рожковый ключ с закругленными краями – на самом же деле это тот же кольцевой вариант с прорезью для тех случаев, когда с торца к гайке не подобраться.

Способ 3: При помощи кожаного ремня от брюк

Если старого ремня ГРМ под рукой не оказалось, вполне подойдет обычный кожаный ремень.

  1. Принцип следующий — ремень надевается петлей и с силой затягивается. При этом длинный конец ремня служит рычагом.

Самое главное, чтобы корпус фильтра был чистым, иначе ремень будет проскальзывать. Для лучшего контакта поверхность фильтра можно немного обработать наждачной бумагой.

Способ 4: Молоток + зубило.

  1. Здесь все очень просто: на корпусе фильтра со стороны резьбы делается глубокая насечка, затем в нее вставляется зубило и ударами молотка по касательной фильтр срывается с резьбы.
  2. Далее фильтрующий элемент откручивается от руки. Этот способ применяется редко, поскольку свободное пространство вокруг фильтра ограничено и места для подобных маневров практически нет.

ВИДЕО ИНСТРУКЦИЯ » alt=»»>

Испытания

Проба ключа на круглой трубе:Проба ключа на шестигранной гайке: Результат во всех случаях просто отличный. Зацепление на высоте. Ничего не проворачивает

Так же это чудо отлично отворачивает пластиковые и полипропиленовые трубы, без существенных деформаций, что так важно при работе с мягким пластиком. Этот полезный ключ не займет много места в машине, в гараже или дома

Но может обязательно вам пригодиться в самый нужный момент. Так что друзья, смело делайте себе свой универсальный ключ.Обязательно посмотрите видео изготовления и испытания универсального ключа.

Написал в заголовке «универсальный гаечный ключ» и круто засомневался. Какой это ключ, когда речь идет о самой настоящей всемогущей отмычке-открывашке-крутилке, которую можно изготовить за пару минут из старой и никому ненужной велосипедной цепи. Имея такое самодельное приспособление, можно больше не гуглить и не яндексить что-то типа «универсальный гаечный ключ купить». У вас под руками окажется поистине всемогущий инструмент, если возьмете в руки ржавую цепь и решитесь приложить совсем немного усилий.

Итак, поехали. Сначала расскажем, как делается эта приспособа, а потом на нескольких примерах покажем, как она способна сворачивать горы.

Технические характеристики цепного ключа

В работе цепного ключа выделяют следующие основные параметры:

  • возможность применения инструмента в местах с затруднённым доступом;
  • для осуществления небольших нагрузок ключ оснащается цельной кованой рукояткой из легированной стали и специальной губкой;
  • ключ работает с любыми металлическими трубами различных диаметров;
  • при больших нагрузках некоторые модели цепного ключа имеют переменные (двойные) губки из той же легированной стали. Такой ключ считается незаменимым при возникновении необходимости в достаточно жёстком сцеплении ключа с трубой. В целях увеличения объёма прилагаемых усилий может дополнительно применяться удлиняющий рычаг. В зависимости от характера работ цепной ключ может подвергаться модификации, путем размещения в конструкции сменных губок.

Как и при работе с любым другим слесарным инструментом очень важным фактором является качество самого цепного ключа. Многие ошибочно считают, что главным критерием выбора цепного ключа является допустимый размер зева. Однако это не так. Выбирая инструмент, основываться следует на качестве ключа, особенно на его рукоятке и «щёках», поскольку, как правило, на них возлагается большая часть всех нагрузок. Очень хорошо, если ключ произведён из стали повышенной прочности. В будущем это определит его износостойкость в работе

Также при выборе подобного типа оборудования стоит обратить внимание на торговые марки всемирно известных производителей, давно заслуживших доверие у многих потребителей

На сегодняшний день производятся как классические, так и облегчённые модели ключей. Зачастую стандартные модели характеризуются большей массой, нежели облегчённые ключи.

К наиболее известным торговым маркам, которые пользуются спросом у покупателей, можно отнести цепные ключи RIDGID, REED, SPARTA и STAYER.

Самыми надежными ключами, известные профессионалам во всем мире, в настоящий момент являются RIDGID. Данная компания выпускает более двадцати типов различных ключей. Продукция мирового лидера отличается высокой прочностью, надёжным захватом для труб разного диаметра, а также эргономичной рукояткой и её длиной.

Выбор подобного инструмента достаточно широк, поэтому следует обязательно взвесить все минусы и плюсы, прежде чем остановиться на каком-либо определённом производителе.

Как собрать ключ из цепи: пошаговые фото

Для изготовления ключа нужна не вся цепь, так что из одной штуки вы можете сделать пару-тройку ключей и поделиться самоделкой с друзьями.

ФОТО: YouTube.comДостаточно отрезка цепи примерно в 30 см. Чтобы отделить часть цепи, следует выбить штыри из одного звена. Это удобно делать болтом на крупной гайке. Можно и просто разрезать звено болгаркой и убрать обломки

ФОТО: YouTube.comКонцы отрезка цепи нужно закрепить на гайке. Зажмите их в тисках, как показано на фото, так будет удобно работать сваркой, у вас будут свободны руки, и соединение получится максимально прочнымФОТО: YouTube.comВот так выглядит основная часть ключа. Если вы сторонник эстетики, место варки можно зачистить и покрасить вместе с цепью

ФОТО: YouTube.comТеперь в гайку нужно вкрутить длинный болт. Он должен быть длиной не меньше 20 см, чтобы было удобно установить ручку и использовать ключ. Оптимально – шпилька длиной 30 смФОТО: YouTube.comНа болт нужно установить ручку, так что головку болта придётся срезать. Для этого вам потребуется ножовка по металлу или болгарка с отрезным кругом

ФОТО: YouTube.comВ качестве ручки пригодится кусок дерева или готовая деталь, которой можно дать вторую жизнь. Просверлите отверстие подходящим сверлом и навинтите болт прямо на ручку. В качестве альтернативы можно просто приварить в шпильке поперечный штырь

На этом вся работа закончена, ключ готов, и вы можете использовать его немедленно.

Что нужно знать об остальных съемниках?

Цепной съемник масляного фильтра в зависимости от конструктивного исполнения позволяет откручивать и затягивать фильтры с диаметрами, величина которых в пределах 60–140 мм. Он представляет собой рукоять и закрепленную к ней одним концом цепь, которая и выполняет роль регулируемого захвата. Большинство съемников оснащены однорядной цепью, но встречаются модели и с двухрядной. Второй конец захвата в зависимости от конструкции может быть свободным либо пропущен через специальный паз, расположенный в рукояти и имеющий фиксатор.

При первом исполнении съемника перед откручиванием фильтра цепь в натяг наматывают на его корпус, почти до конца. Оставшийся отрезок захвата цепляют к крюку на рукояти. После этого съемником упираются в фильтр и действуют, как рычагом. У второго варианта инструмента уже готова петля из цепи, которая имеет регулируемые размеры и сразу набрасывается на фильтр. После этого, потянув за пропущенный через паз конец захвата, затягивают петлю и давят на рукоять инструмента в нужном направлении. При этом фиксатор паза надежно удерживает цепь, не позволяя ей ослабить захват.

Захватчик с петлей из цепи

У ременных съемников рабочий диапазон диаметров в пределах 25–160 мм. В них для захвата фильтра установлен специальный ремень, образующий петлю. Он может быть обоими концами закреплен в квадратном стальном пруте. На него наматывают ремень после набрасывания петли на фильтр. Затем на прут накидывают подходящий ключ и откручивают очиститель. Другая разновидность съемников по конструкции и использованию аналогична второму типу цепного инструмента.

Рабочий диапазон ленточных один из самых узких – разница между минимально и максимально допустимыми диаметрами фильтра может достигать всего 30 мм. В них используется лента из стали или пластика, закрепленная обоими концами на рукояти и образующая петлю, у которой в некоторых конструкциях можно незначительно регулировать размер. После накидывания захвата к рукояти прикладывают усилие и действуют ей, как рычагом. Плотность охвата фильтра достигается в некоторых конструкциях винтом на рукояти, а в остальных – за счет естественного натяга при откручивании. Большинство съемников этого вида чаще всего не справляются со слишком сильно затянутыми фильтрами.

Ленточный сниматель фильтрующей детали

Инструменты серповидные и в виде клещей имеют 2 рабочие изогнутые губки с насечками и 1 или 2 ручки. Их рабочий диапазон захвата тоже невелик, в некоторых конструкциях регулируется. Работают с этими съемниками, как с обычными плоскогубцами – захватывают фильтр, сжимают и отворачивают.

Съемник с 2 регулируемыми захватами состоит из толстой узкой пластины-основания, винта и лап с насечками на рабочей части. Концы захватов, имеющие резьбу, перемещают в продольных прорезях основания и фиксируют в нужном положении гайкой. При закручивании винта, проходящего по резьбе отверстия в центре пластины, после того, как он плотно прижмется к фильтру, происходит откручивание последнего.

Поделки своими руками для автолюбителей

Когда меняем масло в автомобиле, обязательно меняем и масляной фильтр, но чтобы его открутить нужно изготовить простой ключ своими руками, который с лёгкостью бы откручивал его. Можно конечно не замарачиваться, а просто пойти в магазин и купить, но это не наше направление, мы будем делать конечно сами.

Итак рассмотрим три способа изготовления этого ключа.

1 способ: Делаем из цепи ДВС Ваз 2106

Описывать особо тут нечего я думаю, что и так понятно из фотографий. Отрезаем кусок цепи размером чуть больше фильтра и привариваем его к круглой или другой болванки. Я приваривал к круглой, потом приварил ещё гайку, чтобы вкручивать рычаг. И ещё на всякий случай обточил на конце грани, сделав её под ключ. То есть теперь можно откручивать двумя способами, какой будет удобней. И закручивать тоже.

2 способ;

К кольцу привариваем гайку с болтом насквозь и ручку. Одеваем кольцо на фильтр, закручиваем болт и откручиваем спокойно масляной фильтр. Просто и удобно.

3 способ; Ну и последний, немного трудоёмкий по сравнению к верхним способам, но может кто именно этот способ посчитает для себя самым лучшим. Итак;

Находим болванку или шестигранник, он как раз подходит под ключ на 17 или 19. Отрезаем сантиметров 15, потом посередине болгаркой делаем прорез (сантиметров 5-6)

Сверлим два-три отверстия, диаметр 5.5 сантиметра, чтобы потом нарезать в них резьбу М6


Затем нагреваем гвоздь или шило и прожигаем в ремне отверстия совмещённые с отверстиями в заготовке. Потом берём молоток и немного сплющиваем заготовку, тем самым зажимая ремень. Вкручиваем три болта и ключ готов.

Накидываем ремень на масляной фильтр и наматываем ремень на шестигранник, потом берём ключ и докручиваем ключом, пока фильтр не открутиться.


Также всё делаем и при затяжки фильтра, только наматывать ремень надо в другую сторону.

Доброй всем дороги.

Популярное;

  • Простой, цепной ключ для гаража своими руками.
  • Самый простой съёмник для фильтра своими руками
  • Съёмник для масляного фильтра из цепи
  • Как просто сделать гайку — барашек.
  • Как просто открутить заклинившую гайку на болгарке
  • Универсальный ключ своими руками
  • Как сделать универсальный ключ, который откручивает почти всё
  • Накидной, регулируемый ключ своими руками

Как пользоваться комбинированным гаечным ключом – советы

Казалось бы, что в использовании гаечных изделий может быть сложного, однако же не спешите отталкивать несколько советов, которые помогут вам продлить жизнь вашему набору. Всегда пользуйтесь инструментами, которые соответствуют размерам головки болта или гайки. Ключ размером больше проскользнет и закруглит грани, после чего будет сложно и затянуть такой крепеж, и открутить.

Убедитесь в том, что гайка или болт, который вы собираетесь откручивать, не «застыли» намертво – накиньте головку и попробуйте провернуть его против часовой стрелки. Не спешите применять силу, так вы можете только усугубить ситуацию, ведь от силового влияния уголки гайки могут разрушиться. Смажьте заупрямившийся крепеж проникающей смазкой, или хотя бы намочите водой. Немного дайте отмокнуть ржавчине, ставшей причиной стопора, и слегка ударьте несколько раз молотком по крепежу, после чего снова попробуйте открутить гайку ключом. Кстати, ударный электрический гайковерт так легко откручивает закрашенные или заржавевшие крепежи именно благодаря частому постукиванию.

Лучше откручивать застывшие крепежи рожковым инструментом, чем накидным, или хотя бы подрывать с места. Так вы рискуете сорвать всего лишь две грани, тогда как накидной может сорвать все шесть. Если изделие не вызывает у вас сомнений в своей прочности, используйте дополнительный рычаг, например, метровую, а то и двухметровую трубу. Если же вы читаете эту статью после того, как сорвали грани, вам может помочь обычный напильник. Нет, открутить им вы ничего не открутите, но сточить грани таким образом, чтобы они подошли под меньший ключ, сможете. Причем стачивайте так, чтобы его пришлось одевать на головку с усилием, даже постукивая молотком. В таком случае очень мало шансов, что вы повторно закруглите углы.

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

Приспособление для установки пружин на рессоры

Ну, или вот такая, удобная самоделка для гаража, позволяет быстро установить пружину на рессоры. Все автомастера знают, как долго приходится возиться с установкой пружин на рессоры, а также необходимостью использования специальных инструментов для этих целей.

Но что делать, если этих самых инструментов нет под рукой? Тогда на помощь и придёт рассмотренное в этой статье приспособление в гараж. Для его изготовления потребуется два металлических уголка, кусок трубы и длинная шпилька.

Сначала к концу шпильки нужно приварить гайку. Затем нужно надеть уголок и приварить к шпильке, после чего разрезать кусок трубы вдоль, и одну из половин приварить к уголку. Таким же самым образом делается и ответная часть приспособления. Единственное отличие в том, что смотрит она в другую сторону и является подвижной. То есть, гайка с уголком и куском половинки трубы не приваривается к шпильке.

Особенности конструкции

Простота конструкции цепного ключа делает его очень удобным и довольно лёгким в применении. Любая его модель состоит из зажимного механизма и рукоятки. Зажимной механизм включает в себя цепь и «щёки», прикреплённые к ручке болтами. Основным элементом в конструкции цепного ключа, конечно, является металлическая монолитная ручка. На одном из концов её основания располагается порожек, служащий своего рода опорой для труб. На порожке находятся особые насечки, предохраняющие от возникновения прокручивания удерживаемых труб. Следующим немаловажным элементом является цепь. Во время работы она обхватывает заготовку по всему диаметру. На основание ключа цепь крепится фиксатором, позволяющим удерживать создаваемое напряжение.

Специальные губки и регулируемая гибкая цепь обеспечивают необходимую фиксацию труб.

За счёт отсутствия в конструкции ключа каких-либо неподвижных элементов возможно проведение работ в условиях ограниченного пространства.

Трубный ключ – основные виды, советы по выбору и правила использования (85 фото)

Сегодня проведение большинства работ в строительстве невозможно без применения трубного ключа. Его используют тогда, когда нужно работать с соединениями, имеющими резьбу, или с крепёжными деталями с гранями. Это объясняет популярность данного инструмента как у простых сантехников, так и у начальников буровых вышек.

Историческая справка

В начале 20 в. повсеместное расширение систем водоснабжения, водоотведения и отопления привело к возникновению потребности создать простой и надёжный инструмент для монтажа и соединения труб. В 1923 г. американские специалисты компании Ridge Tool представили первый в мире трубный ключ.

Его предназначением было упрощение работы по укладке трубопроводов. Надёжно зафиксировать, быстро и точно отрегулировать ширину зева стало намного проще.

Виды

Как видно из фото трубных ключей, они могут быть:

Прямыми. Перпендикулярное относительно рукояти расположение щёк обеспечивает надёжную фиксацию заготовок. Ширину зева можно регулировать, крутя особую гайку.

Прямой трубный ключ – первый из появившихся видов. В наше время они сохраняют свою популярность, поскольку в отдельных конкретных ситуациях являются незаменимыми.

Коленчатыми. Они во многом схожи с прямым ключом, но есть и различия – щёки у коленчатого трубного ключа расположены параллельно ручке, а не перпендикулярно ей. Это обеспечивает возможность применения инструмента в местах с затруднённым доступом.

Помимо этого, производят модели со смещённой щекой, располагающейся под углом приблизительно в 23 градуса относительно рукояти.

Однозахватными. Применяются для обхвата труб с затруднённым доступом. Также известен, как ключ Халилова.

С парной рукояткой. Подобный инструмент имеет щёки в форме латинской буквы «S» или же угол наклона между ними в 45 или 90 градусов. Данный тип ключа применяется, чтобы удерживать объёмные или плоские элементы, такие как трубы или фитинги.

Кроме этого, есть и сложнорычажные модели, применяемые в работе с устоявшимися соединениями. Они позволяют сделать усилие, в несколько раз превышающее то, на какое способны другие ключи.

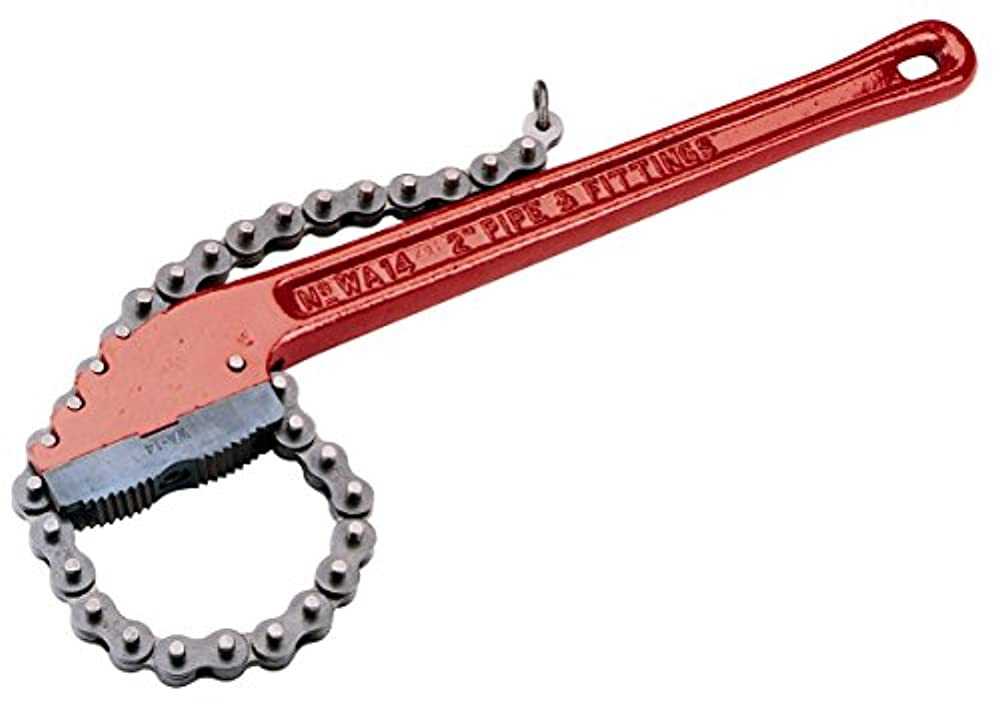

Цепными. Захватывающей деталью у такого вида ключей является цепь. Это позволяет гибко и многоточечно обхватить трубу, диаметр которой не превышает 45,7 см.

Ремешковыми. Они схожи с цепными аналогами. Различие заключается в том, что здесь цепь заменяет специальный прочный ремешок, ширина которого может колебаться от 1 до 4,5 см.

В качестве материала для него применяют нейлон с полиуретановым покрытием. Данная разновидность пригодится в ситуации, когда труба требует особо бережного и аккуратного отношения.

Самозатягивающимися. Самозатягивающийся трубный ключ представляют собой рычаг и присоединённую к нему откидную скобу. Зажимание происходит автоматически при вращении рукояти.

Рекомендации по выбору

Качественный инструмент обязан отвечать следующим требованиям:

  • точности;
  • прочности;
  • надёжности;
  • удобству;
  • долговечности;
  • устойчивости к скачкам температуры;
  • стойкости к действию химических веществ;
  • устойчивости к абразивам.

На стоимость трубного ключа значительное влияние оказывает марка изготовителя и комплектация

Не стоит забывать и такой немаловажной характеристике, как масса изделия. Именно от нее зависит, насколько комфортно вам будет проводить необходимые операции

Но помните, что отдавать предпочтение чересчур лёгкому ключу не надо – его качество может быть плохим.

Правила пользования трубным ключом

Работа с любыми инструментами требует следования определённым правилам. Трубный ключ не исключение. Работая с ним, нужно:

  • регулярно чистить поверхность щёк или звенья цепи специальной проволочной щёткой;
  • при необходимости заменять повреждённые или изношенные щёки.

Ни в коем случае не нужно использовать дополнительный рычаг. Это может привести к тому, что муфтовые резьбовые соединения будут перетянуты и увеличится риск их повреждения.

Также необходимо правильно выбирать размер трубного ключа, учитывая диаметр трубы.

Какой бы тип газового или трубного ключа вы бы не выбрали, предварительно проконсультируйтесь у специалиста. Это поможет избежать ошибок.

Универсальный ключ из болта и цепи

Иногда возникает потребность сделать ключ под гайку нестандартной формы. Гайка может быть круглой и не иметь никаких граней, за которые было бы возможно захватить гаечным рожковым ключом. Или напротив у гайки могут быть не параллельные грани – гайка в виде треугольника, и соответственно такую гайку тоже не взять обычным гаечным ключом, главное условие для работы с которым, наличие у гайки или болта хотя бы двух параллельных граней.

Вот для таких или подобных случаев надо сделать универсальный ключ

Не будем лезть в дебри и изготовим ключ из подручных материалов, без привлечения сварочных и обрезных работ. Правда сверлить всё таки придется.

Покупаем в магазине болт М10 длинною 150 – 200 мм. Достаточно длинный болт нужен для того, чтобы рычаг воздействия на гайку был большим, это облегчит работу. Болт послужит рукояткой ключа.

Сверлом, диаметр которого 3 мм, сверлим в конце болта (отступив от края 5 мм) сквозное отверстие. В это отверстие будем вставлять Болт М3, он должен проходить через всё отверстие болта, высовываться с противоположной стороны на 20 – 30 мм.

Но тонкий болт не просто вставляем в отверстие толстого болта, а сначала нанизываем на него звено цепи, которое является крайним звеном длинной цепи. Потом вставляем болт в отверстие и накручиваем на него гайку. Таким образом притягиваем цепь к болту.

Собственно на этом универсальный ключ можно считать сделанным

Работать ключом надо следующим образом, накидываете петлю из цепи на гайку или головку болта, зацепляете свободное звено цепи (то, что ближе к гайке) за выступающий короткий болт. Оставшуюся цепь расправляете вдоль болта – рукоятки.

Начинаете вращать ключ, цепь натягивается, обжимает гайку, и гайка откручивается.

zen.yandex.ru/id/5b5254e8d86e5c00a8b3fb2f/

Универсальный цепной ключ своими руками

Здравствуйте, уважаемые читатели и самоделкины!

Многим из Вас доводилось откручивать масляные фильтры, большие гайки, и далеко не всегда для этого можно найти подходящий ключ. В данной статье Андрей, автор YouTube канала «TEXaS TV», расскажет Вам как можно изготовить универсальный цепной ключ, который справится с большим спектром задач.


Этот проект достаточно прост в изготовлении, однако требует небольшого объема сварочных работ.

Материалы. — Стальная пластина 16 мм, полоса 8 мм толщиной — Велосипедная цепь, звездочка, машинное масло.

Инструменты, использованные автором. — Болгарка, отрезной и лепестковый зачистной диски — Станочные тиски — Мини-сверлильный станок, кобальтовые сверла — Сварочный полуавтомат, маска хамелеон — Штангенциркуль, тиски, напильник, молоток — Угольник, линейка, маркер. Процесс изготовления. Итак, первым делом мастер приступает к изготовлению рукоятки ключа. Для этого он использует стальной лист толщиной 8 мм, и отрезает от нее прямоугольную заготовку длиной 130 мм и шириной 20 мм. Конечно, можно использовать и обычную стальную полосу аналогичных размеров.


От 18-зубой велосипедной звездочки отрезается сектор из 5 зубцов следующим образом.


Головкой для ключа послужит заготовка в виде трапеции. Ее он вырезал из стальной пластины толщиной 16 мм. В нижнем углу трапеции кернится, сверлится, и зенкуется отверстие для штифта, которым будет крепиться цепь к головке. Также делается сквозное отверстие, расположенное в плоскости рукоятки. Через него должна свободно проходить цепь.

Для испытаний он откручивает крышку засыпной горловины на баке пескоструйного аппарата. Обвернув цепь вокруг крышки, и подтянув ее, свободный край надевается на зацеп

Важно соблюдать направление вращения ключа, он работает только в определенном положении


Точно таким же способом можно открутить и масляный фильтр.

Благодарю Андрея за рекомендации по изготовлению простого универсального цепного ключа.


Всем хорошего настроения, крепкого здоровья, и интересных идей!

Авторское видео можно найти здесь.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как пользоваться универсальным гаечным ключом и что он может

Величину захвата самодельного ключа можно выбирать, накидывая на хвост винта то звено цепи, которое обеспечивает необходимый размер петли захвата.

Вот так петля получилась довольно большой.

Если за хвостик винта зацепить другое звено, то петля может быть поменьше.

Что же касается возможностей, то для нашего инструмента они практически безграничны. Например, им можно без труда открыть упирающуюся пробку пластиковой бутылки.

Нашим ключом можно совершенно свободно сорвать совершенно круглую приржавевшую к дачному крану старую насадку.

Сделанный таким образом универсальный гаечный ключ позволит вывернуть заржавевший болт любого размера.

Нашему инструменту по силам открутить, казалось бы, намертво прикипевшую головку старого крана.

Итак, мы видим, что запросто изготовленный универсальный гаечный ключ практически всесилен. Нравится такая штуковина? Хотите вознести нам хвалу за то, что мы вам напомнили о существовании достаточно давно известной самоделки или этот инструмент вам кажется ненужным и у вас есть желание поругать нас? Смело жмите вот сюда, пишите о своих впечатлениях, и ваше мнение будет увековечено на просторах интернета.

Сегодня сделаем очень простую и полезную самоделку, которая пригодится автовладельцам. Это будет универсальный ключ для снятия масляного фильтра. Сделаем его из велосипедной цепи.

Мы имеем старый велосипед, с которого нужно снять цепь. Подключим болгарку и отпилим. Также для самоделки понадобится кусок трубы, который будет использован в качестве ручки. Для начала проверим два сквозных отверстия. Можно даже пробить гвоздем. Задача сделать как можно быстро, просто и из подручного материала. Понадобится гвоздь, он выступит в качестве фиксатора.

Цепь немного укротим. Оставим приблизительно 30 см.

Как работает приспособление? Берем цепь. Вставляем в импровизированную рукоятку. Загоняем гвоздь между звеньями, чтобы фиксировать цепь. Простой ключ станет идеальным помощником при обслуживании вашего автомобиля. Посмотрим, как он работает. Масляный фильтр на ваз 2114. В интернете можно купить устройство, которое надевается с помощью ключа, легко откручивается. Но чтобы не тратить деньги, достаточно сделать этот интересный ключ. Мы подобрали цепь под нужный размер фильтра. Вставили в металлическую трубку и зафиксировали гвоздиком. Не надо никакой сварки, суматохи. Всё делается легко и просто. Хоть масляный фильтр и располагается практически под двигателем, удобно залезть и повернуть рукоятку, тащить против часовой стрелки. Фильтр пойдёт вместе с ней. Гость можно загнуть, обмотать изолентой, чтобы удобно держать.

Prokaznik Show.
