Электропривод крышки багажника

Выбор комплекта

Установка будет невозможной, если в вашем распоряжении не окажется комплект необходимого для монтажа оборудования. Купить его не сложно, но нужно подумать, какой конкретно вариант вам больше подойдет.

Всего рассматривается 2 решения сложившейся ситуации. А именно.

  • Заводской набор. Приобретается у проверенных и хорошо себя зарекомендовавших производителей. В комплекте есть практически все необходимое, потому собирать разные элементы не придется. Но цена закономерно выше;
  • Любительский комплект. Здесь речь идет о самостоятельной подготовке всех необходимых комплектующих. Перед автомобилистом стоит вопрос о том, где именно их взять и как подобрать набор так, чтобы все подходило. Без соответствующего опыта и определенных знаний сделать это сложно. Зато можно неплохо сэкономить в финансовом плане.

Как установить электрозамок на багажную дверь

Перед установкой следует подготовить набор необходимых инструментов и дополнительных материалов. Итак, нам понадобятся:

  1. Соединительные провода.
  2. Клеммы.
  3. Изолента.
  4. Предохранительные крепления.
  5. Набор гаечных ключей.
  6. Несколько отверток (плоских и фигурных).
  7. Кусачки.
  8. Плоскогубцы.

Начинать самостоятельную установку электропривода крышки багажника необходимо с демонтажа расположенной на ее внутренней стороне пластиковой накладки, которая закрывает доступ к замку. Практически всегда при покупке этого устройства продавцы предлагают дополнительно приобрести уже доработанный под него замок. Не стоит игнорировать это предложение, поскольку его приобретение позволит избежать целого ряда банальных проблем при установке всего механизма и дополнительно сэкономит немало времени и нервов. Следующим этапом монтажа будет прокладка проводки к замку от электросети прикуривателя. Выбор именно прикуривателя обоснован в том случае, если этот элемент практически никогда не используется. К тому же, в случае необходимости устройство способено выдержать повышенные нагрузки. Для того чтобы запитать электрозамок, необходимо разобрать вход прикуривателя для установки предохранителя между ним и кнопкой запуска привода.

Кнопка привода может быть установлена в любом удобном месте. После этого переходим к прокладке проводов питания по порогам автомобиля. Для этого потребуется около 3,5 метров кабеля. Финальным этапом установки станет монтаж доработанного замка багажника с его последующим включением в сеть и настройкой

Выполняя подключение электропривода, важно не перепутать полярность, иначе якорь электромотора будет вращаться в противоположную сторону, в результате чего механизм не будет функционировать. Также целесообразной станет установка предохранителя в цепи непосредственно перед электродвигателем, дабы избежать его возможного выхода из строя

Делаем открывания/закрывания багажника с помощью электропривода, на примере автомобиля KIA RIO, в роли приводов были использованы реечные электро-стеклоподъёмники форвард (не гремят), также подойдет аналог от Граната (дешевле, лучше приспособить). Подойдут модели для ваз классики и нивы.

УСТАНОВКА ПРИВОДОВ Думаю слова излишни. все видно по фотографиям

ЭЛЕКТРИКА на данный момент для управления приводов используется вот такая схема:

ОБЩИЙ ВИД И РАБОТА СИСТЕМЫ

Видео наверное будет наглядней и понятней…

ВСЕМ МИР на дорогах!

Автор; Азома г.Уфа, Республика Башкортостан

Как установить электропривод багажника самостоятельно?

Помимо самого механизма, для его монтажа еще нужны будут клеммы, крепежные элементы для предохранителя, электропровода толщиной в 1 мм, изолента и инструменты.

Этапы выполнения работы:

1. Удаление пластиковой накладки багажника

Данный процесс требует повышенной осторожности и чрезвычайной аккуратности. Затем снимается замок и подгибается один его зуб, чтобы для его открытия понадобился всего один щелчок

  • 2. Монтаж проводки. Прежде чем приступить к ее протягиванию, клеммы с автомобильного аккумулятора нужно снять. Запитываться можно от прикуривателя — эта деталь используется мало и не несет больших нагрузок. Чтобы до него добраться, разбирается центральная шахта. Между прикуривателем и кнопкой электропривода устанавливается предохранитель. Чтобы было сподручнее менять предохранитель в случае поломки, для установки нужно выбирать такое место, чтобы до него без проблем можно было добраться. Кнопка может располагаться где угодно — все зависит от желаний водителя. С помощью электрических колодок производится обвязка питания в соответствии со схемой, прилагающейся к электроприводу. Оптимальный вариант расположения проводки для запорного механизма — по автомобильным порогам. Необходимая длина провода для проводки — 3,5 метра, лучше с запасом, излишки потом спокойно отрезаются.
  • 3. Закрепление электропривода крышки багажника с электрическим механизмом. Сделать это можно несколькими способами, лучше выбрать тот, который не потребует сверления в багажнике дополнительных отверстий. Если без дополнительных отверстий не обойтись, нужно определиться, где лучше всего их разместить. Помещенный на монтажную планку электропривод устанавливается в выбранном месте. С учетом длины штока механизм закрепляется в багажнике.

Самостоятельная установка

В первую очередь необходимо закрепить электропривод на крышке багажника и обеспечить его механической связкой с самим замком. Для этого придется сделать два надреза на замке, а получившийся свободный «язычок» отогнуть. Таким образом, мы получили доступ непосредственно к той части замка, дернув за которую крышка багажника откроется. Теперь закрепляем длинную металлическую палочку из набора так, чтобы при работе системы замок мог закрыться. Вполне возможно, вам придется отрезать лишние сантиметры этого штифта.

Процесс установки устройства

Теперь наше устройство установлено исправно и остается только подключить электрику. Для этого воспользуемся схемой, приведенной ниже.

Важно! На время работы с электрикой снимите аккумулятор!

В большинстве автомобилей электрика работает от плюсового напряжения на 12В. Однако, если вы сомневаетесь в том, что у вас все так же, лучше уточнить у продавца авто и не использовать эту схему для подключения

Очень важно выполнить правильное соединение проводов, так как от этого зависит исправность работы вашего автомобиля в целом. В лучшем случае какие-то опции будут работать просто неправильно, в худшем произойдет короткое замыкание

И не всегда после него можно восстановить электрику и электронику машины. Да и стоить эта работа будет приличных денег. Помимо вышесказанного, прокладывайте провода там, где уже проложена штатная проводка. В тяжелых местах, например, тогда, когда придется потянуть провод из салона в багажник, необходимо использовать защитные гофрированные трубки.

Схема подключения электрики

Работа с электрикой

Для начала, согласно схеме подключаем все элементы, находящиеся в багажнике. Теперь необходимо подтянуть провода к водительской двери. Здесь все зависит от модели автомобиля. Кому-то будет удобно тянуть электрику через дверные пороги снизу, для кого-то подойдет вариант защитных планок сверху. Сразу же закрепляйте провода хомутиками. Если длины не хватило, берите дополнительный провод, а место стыка пропаяйте паяльником и перемотайте скотчем. Продолжаем подключение. К электроприводу подсоединяем минусовой провод, а потом второй минусовой провод подсоединяем к главному реле управления. Третий, он же последний провод нужно подключить к сигнализации. Для этого необходимо найти блок управления, скорее всего, он находится под приборной панелью. В нем вы обнаружите свободные контакты для подсоединения.

Подключение электрики к ЦЗ

Проверяем, находим минусовой и подсоединяемся. Это последние действия, которые нам необходимо выполнить. После этого возвращаем аккумулятор на место и проверяем работоспособность системы. Бывают такие случаи, когда замку не хватает тяги для закрытия. В таком варианте достаточно установить дополнительную пружинку для замка и проблема должна устраниться. Есть еще один момент, который мы не осветили – кнопка дистанционного управления. Установка очень проста, а способ подключения описан на той же схеме выше. Под кнопку можно использовать абсолютно любой аналог, хоть от стеклоподъемников. А расположение также зависит исключительно от ваших предпочтений.

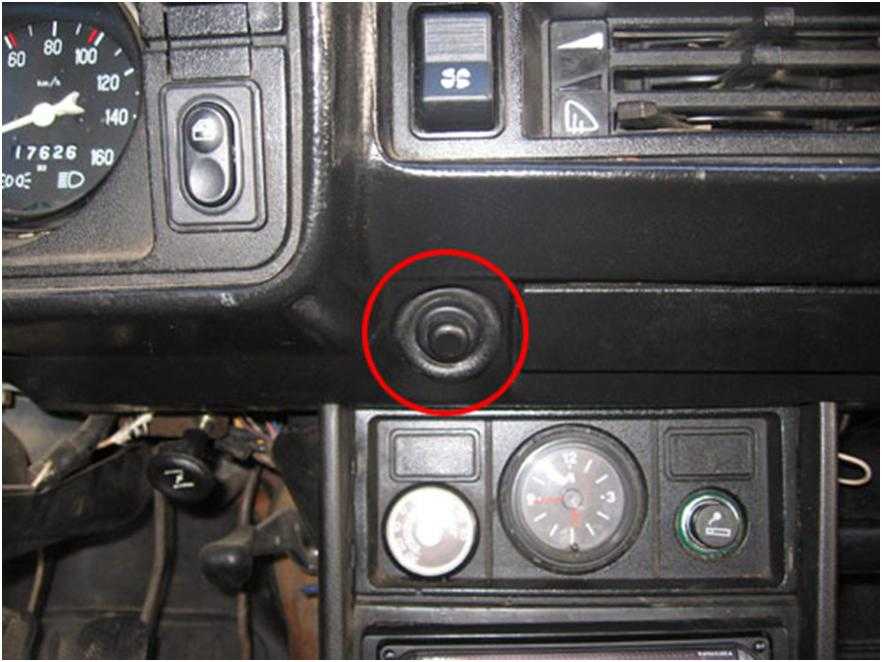

Возможный вариант расположения кнопки

Монтаж

Не могу сказать, что установка электропривода является чем-то невероятно сложным. В действительности реализовать подобный механизм может каждый, кто умеет работать со слесарными инструментами, паяльником, а также видит разницу между транзисторами и диодами.

Примерно процесс монтажа выглядит следующим образом:

  • Требуется доработать купленный механизм, снять моторчик и развернуть так, чтобы он мог функционировать вдоль рейки. Болгаркой удаляют все лишнее;
  • Используя перфорированную металлическую заготовку, из нее делают крепежную планку;
  • На планке фиксируют рейку и моторчики привода. Такую конструкцию крепят на кузовных панелях;
  • Один конец механизма от стеклоподъемника, который не задействовали, монтируют на держатель крышки багажника;
  • Далее все вместе регулируется и доводится до нужного положения;
  • Заранее продумайте, как будете прокладывать жгут с проводами, чтобы проводка не перетерлась и не повредилась;
  • Схему подключения выбирают исходя из выбранного набора. В готовых комплектах есть специальная схема, то есть действовать нужно строго по ней;
  • Подключение к источнику питания осуществляется отдельным кабелем, который подводят к АКБ;
  • Для цепи питания используют отдельный предохранитель;
  • В салоне монтируется кнопка в удобном для водителя месте.

В плане простоты монтажа намного удобнее работать именно с готовыми заводскими комплектами. Изготовитель прилагает подробную инструкцию, следуя которой можно буквально за пару часов все сделать и наслаждаться результатом.

Стоят ли финансовые и временные затраты того, каждый решает сам. Ведь раньше мы как-то обходились без электропривода на багажнике. Можно и продолжать жить без него. А если хочется, то никто не запрещает и не мешает вам установить комплект.

Как вы считаете, нужен ли в машине электропривод для крышки багажника и какую пользу он приносит? Делитесь своим мнением, опытом эксплуатации подобного оборудования и задавайте актуальные вопросы.

Спасибо всем за внимание! Подписывайтесь, оставляйте комментарии и не забывайте рассказывать о нас своим друзьям!

(3 оценок, среднее: 3,67 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Наверное, не стоит описывать до боли банальную ситуацию, в которую хоть раз, но попадал каждый из водителей, когда запустив мотор своего автомобиля, вдруг обнаруживаешь, что из багажника нужно достать какую-нибудь вещь, или положить ее туда. Далее весь процесс открывания и закрывания двери багажника выглядит так: необходимо заглушить мотор, ведь для открывания замка понадобятся ключи, после чего выйти из автомобиля. Все это неудобно и отнимает лишнее время, особенно когда приходится куда-то спешить. Дабы полностью автоматизировать этот процесс и избавить водителя от лишних телодвижений, был разработан электропривод багажника. Сегодня подобное устройство можно установить своими руками на любое транспортное средство.

Как установить электрозамок на багажную дверь

Перед установкой следует подготовить набор необходимых инструментов и дополнительных материалов. Итак, нам понадобятся:

  1. Соединительные провода.
  2. Клеммы.
  3. Изолента.
  4. Предохранительные крепления.
  5. Набор гаечных ключей.
  6. Несколько отверток (плоских и фигурных).
  7. Кусачки.
  8. Плоскогубцы.

Начинать самостоятельную установку электропривода крышки багажника необходимо с демонтажа расположенной на ее внутренней стороне пластиковой накладки, которая закрывает доступ к замку. Практически всегда при покупке этого устройства продавцы предлагают дополнительно приобрести уже доработанный под него замок. Не стоит игнорировать это предложение, поскольку его приобретение позволит избежать целого ряда банальных проблем при установке всего механизма и дополнительно сэкономит немало времени и нервов. Следующим этапом монтажа будет прокладка проводки к замку от электросети прикуривателя. Выбор именно прикуривателя обоснован в том случае, если этот элемент практически никогда не используется. К тому же, в случае необходимости устройство способено выдержать повышенные нагрузки. Для того чтобы запитать электрозамок, необходимо разобрать вход прикуривателя для установки предохранителя между ним и кнопкой запуска привода.

Кнопка привода может быть установлена в любом удобном месте. После этого переходим к прокладке проводов питания по порогам автомобиля. Для этого потребуется около 3,5 метров кабеля. Финальным этапом установки станет монтаж доработанного замка багажника с его последующим включением в сеть и настройкой

Выполняя подключение электропривода, важно не перепутать полярность, иначе якорь электромотора будет вращаться в противоположную сторону, в результате чего механизм не будет функционировать. Также целесообразной станет установка предохранителя в цепи непосредственно перед электродвигателем, дабы избежать его возможного выхода из строя. https://www.youtube.com/embed/URA-p-wyZps

Скажу честно. ну думал что данная доработка вызовет чтоль ажиотажное любопытство. Не буду томить… поэтому начну.

ПРИВОДЫв роли приводов были использованы реечные электростелоподъемники форвард (не гремят). также подойдет аналог от Граната(дешевле, лучше приспособоить). Подойдут модели для ваз классики и нивы.

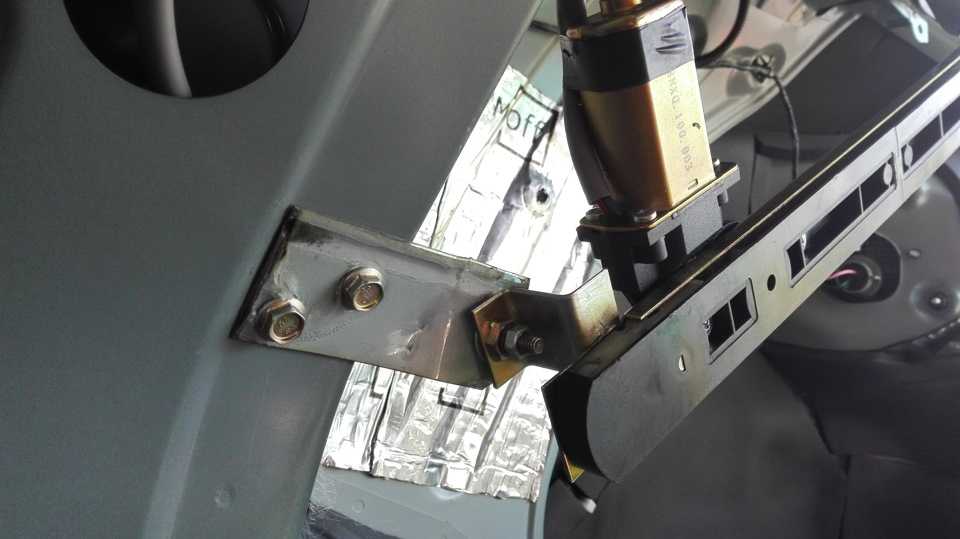

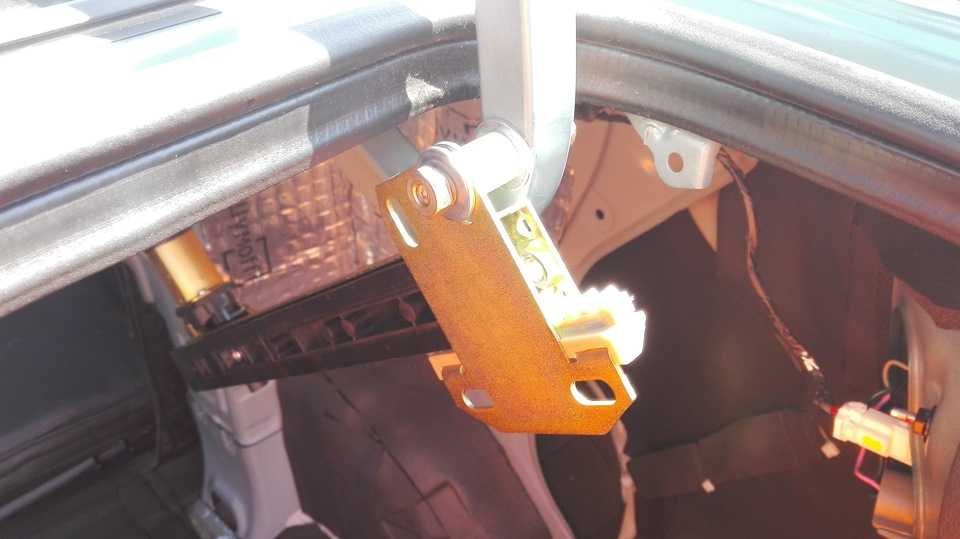

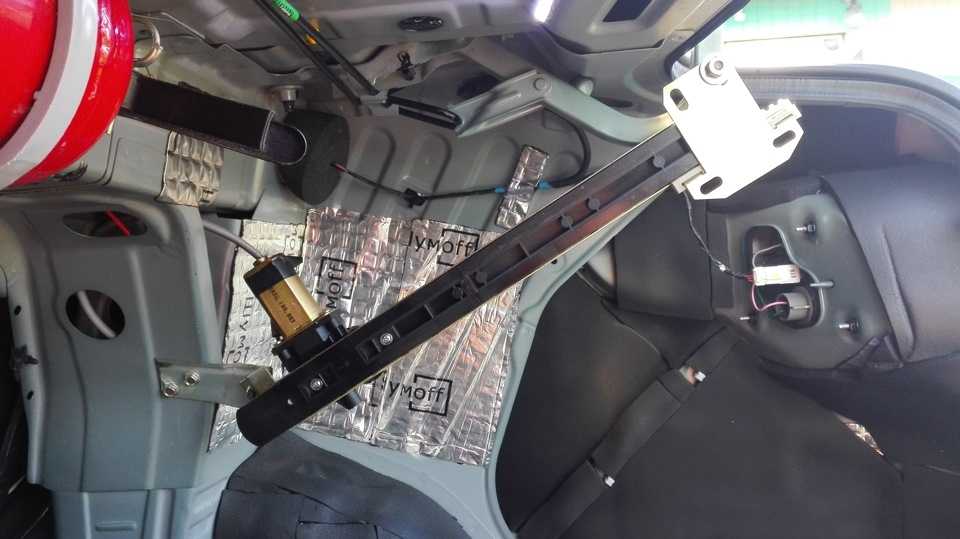

УСТАНОВКА ПРИВОДОВДумаю слова излишни. все видно по фотографиям

Немножко слов по установке: заново пришлось настраивать замок и ограничители — все делается по месту таким образом чтобы привода смогли корректно закрывать крышку багажника. Багажник может поднимать и опускать и один привод… но увы изза перекоса при закрывании он не может захлопнуть до полного зачелкивания замка. При этом двух приводов не хватает чтобы полностью отказаться от торсионов… не хватает силенок на открывание. При открытом и закрытом положени привода не шибко много занимают место. крепления приводов — заводские, не стал их переделывать чтобы потом их можно было перепродать.

ЭЛЕКТРИКАна данный момент для управления приводов используется вот такая схема:

Немножко пояснения. Итак, группа релюшек R1-R4 используются в роли триггера для управления любых девайсов с помощью кнопки без фиксации. то бишь при первом нажатии кнопки на выходе R4 будет +12, при повторном — напряжение будет отсутствовать. релюшка R5 нужен только для того, чтобы подавать управляющий “минус” на вход доводчика на протяжении его работы. его наличие обуславливается только изза режима работы доводчика, т.е. в моем случае мною используемый доводчик требуется подачи управляемого “минуса” на всем протяжении его работы. но есть доводчики которым необходимо только кратковременная подача управляемого “минуса” — в этом случае релюшку R5 можно исключить. релюшка R6 и R7 используются для реверса полюсов питания приводов.

Доводчик использовался самый дешевый — двухканальный Мистери PWM-2 с одновременной работой обоих каналов

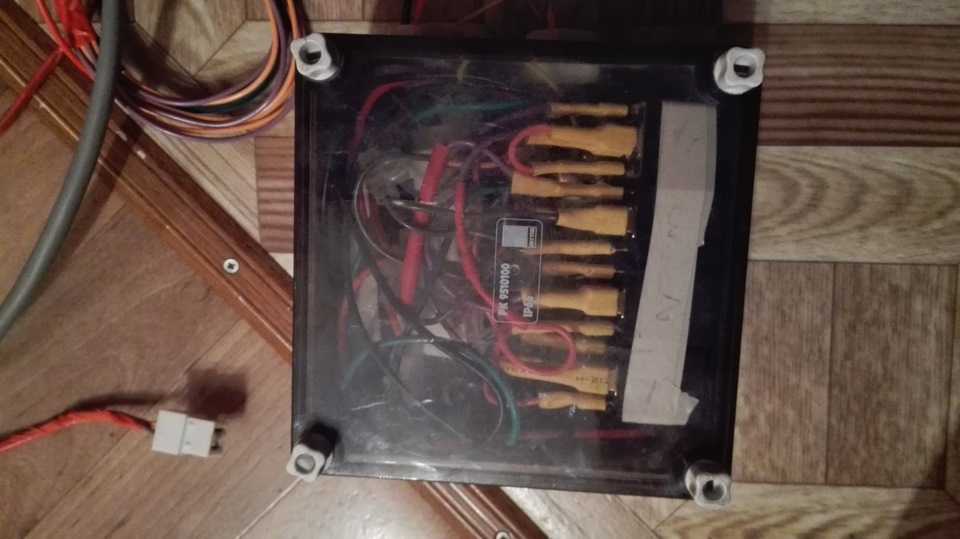

Все это хозяйство было помещено в пластиковую коробку и закинуто в нишу задней арки. Основное питание развязано напрямую с АКБ через пред в 10А.

Чем хороша данная схема — не требуется использование никаких лишних датчиков аля концевики или т.п.

УПРАВЛЕНИЕНа данный момент управление реализовано от кнопки открывания багажника штатного брелка, брелка сигнализации и с помощью кнопки на самом багажнике. Скорей всего будет внедрена еще кнопка в салон. но пока в процессе раздумья ибо в замешательстве куда там лучше всего внедрить кнопку.

Подготовка к монтажу

Приобретаем комплект замка. Производителей автозапчастей на рынке сейчас очень много, а различий между комплектами особенных нет

Важно чтобы на устройство имелся гарантийный талон и инструкция по эксплуатации и подключению. Также в коробке вы обнаружите:

Дополнительно вам нужно запастись набором стандартных инструментов: плоскогубцы, шуруповерт, отвертки, мультиметр, дрель с твердосплавным сверлом. Помимо стандартных приспособлений сразу же докупите дополнительных проводов, вполне возможно, что длины тех, которые вы обнаружите в коробке, вам не хватит. Также пригодится черная термостойкая изолирующая лента, гофрированные трубки, клипсы для крепления обшивки, так как очень часто обшивка элементов автомобиля крепится на одноразовые.

Важно! Обязательно проверьте наличие и правильность заполнения гарантийного талона на купленное устройство. Вне зависимости от того кто выполнил установку, вы или сервис, в течение года вы имеете право на бесплатный ремонт

Электрозамки на багажник автомобиля

Наиболее сложными устройствами являются электрозамки крышек багажника. Ремонт, монтаж требуют больших знаний и опыта. Машины, оборудованные центральным замком (ЦЗ), имеют более сложное управление. В комплект запорного устройства включаются электромеханизмы: приводы; соленоиды.

Управление электрозамком машины осуществляется системой доступа, внутреннее блокирование двери багажника выполняется кнопкой ЦЗ в салоне автомобиля.

Для нормального функционирования системы, после установки, в отличие от механической, запорные устройства дополнительно комплектуются:

  • Активаторами (электроприводами);
  • Соленоидами;
  • Комплектом электропроводки;
  • Кнопками центрального блокирования на крышке автобагажника;
  • Внутренними клавишами отпирания.

В дополнение электрозамки, устанавливаемые на крышки автобагажников машин, оборудуются ограничителями усилий. Эта опция обеспечивает надежность эксплуатации запорных механизмов.

Автовладельцам производители электрических замков предлагают устройства двух видов. Запорный механизм приводится в действие с помощью электрического моторчика или соленоида.

Наибольшим спросом пользуются системы с эектромоторчиками. Популярность объясняется тем, что электроприводы совместимы со штатными запирающими механизмами крышек багажников машин.

Задние электрозамки подключаются к ЦЗ. Приводятся в действие ключом при открытии, закрытии водительской двери машины.

Второй вариант подключения – к сигнализации автомобиля, управление производится ЭБУ, посредством брелока. Установка дополнительных кнопок, клавиш в салоне позволяют быстро открывать электрозамки задних крышек автобагажников автомобилей.

По функционалу, механический замок уступает электрическому. У последнего выше эксплуатационная надежность. Естественно вскрыть механические запорные устройства машины легче, чем электрозамки, для этого существует много способов, злоумышленникам они знакомы.

Печатная плата управления актуатором багажника

Если у вас обычное автомобильное реле, то можно сделать все на проводах и держателях предохранителей. Но я решил сделать всё аккуратно и изготовить печатную плату, реле у меня по размерам небольшое и предназначено как раз для припаивания на плату.

Схему платы рисовал в специально предназначенной для этого программе Sprint-Layout 6. Макросы (эскизы) под моё реле и предохранитель есть в программе, так что осталось все это разместить и соединить в нужной последовательности. Вот что у меня получилось.

Если кому надо, то вот макет моей нарисованной платы: скачать архив.

Перенос рисунка печатной платы на текстолит

Далее переносим изображение на текстолитовую плату, для этого печатаем лазерным принтером, с выключенным режимом экономии тонера, на глянцевом журнале или глянцевой фотобумаге макет платы. Не забываем поставить галочку зеркально в программе во время печати, так удобнее, чем сразу рисовать плату в зеркальном отражении. Прикладываем распечатанное изображение на плату и гладим утюгом.


Изготовление печатной платы управления замком багажника

Тщательно растираем наш макет на плате, затем убираем бумагу, удобно это делать под струёй воды, наш отпечаток на плате уже никуда не денется, если не переусердствовать. Есть конечно и более качественные способы переноса изображения макета на плату, но данный способ я считаю самым простым и доступным, не считая рисования платы вручную перманентным маркером.

Травление печатной платы

Далее на подготовленной плате необходимо убрать лишнее покрытие меди, опускаем плату для травления в раствор хлористого железа FeCL3 с водой (концентрация на глаз, ну или по инструкции 250 грамм на 1 литр воды). Всё что было напечатано останется, а лишняя медь раствориться. Не забываем время от времени шевелить плату. Скорость травления зависит о концентрации железа хлорного и температуры воды, а также от интенсивности помешивания, в среднем 30 минут.


Печатная плата травиться в растворе железа хлорного


Плата управления актуатором багажника после травления

Далее сверлим технологические отверстия на плате, удобно сверлить шуруповёртом, в будущем хочу приобрести на aliexpress моторчик с цанговым патроном как раз для этих целей. Вот кстати ссылка на раздел с минидрелями, выберете себе по вкусу и кошельку, а вообще там много чего полезного можно приобрести, рекомендую.

Как произвести регулировку багажника на ВАЗ?

Лужение и пайка электронных элементов на печатную плату

Далее необходимо залудить плату, особенно токопроводящие дорожки, это уменьшит сопротивление проводника, сохранит от коррозии и окисления, и паять будет намного удобнее. Проходим мелкой наждачкой по плате, обезжириваем при необходимости, смазываем дорожки паяльной кислотой или флюсом, я рекомендую паяльную кислоту. Сильно нагретым паяльником берём небольшое количество припоя и водим по дорожкам. Осталось только припаять на плату электронные компоненты и провода.


Готовая плата управления замком багажника

На этом на сегодня всё, в следующей статье будем всё это крепить на автомобиль для реализации намеченной цели — сделать открытие багажника при помощи сигнализации и кнопки в салоне, так что ждите продолжения.

Вся задача заключается в небольшой доработке замка, а именно в дополнении его механизма специальным электроприводом (активатором).

Пружины при этом будут приподнимать крышку багажника, обеспечивая быстрый и удобный доступ к багажному отсеку автомобиля. Если на брелке сигнализации предусмотрена отдельная кнопка на открывание багажника, то и она будет выполнять свои функции.

Сделать все можно самостоятельно, не обращаясь в специализированные конторы, причем без существенных материальных вложений.

Все, что нужно будет купить — это:

  • электропривод замка крышки багажника (активатор);
  • универсальное четырех-контактное реле;
  • колодка под предохранитель (будет ставится в целях безопасности на плюсовой провод);
  • сам предохранитель (подойдет на 10 ампер);
  • провод (практика показывает, что достаточно 5 метров, но лучше взять с запасом);
  • набор клемм «мама»;
  • штатную кнопку открывания багажника от «десятки» (это самый надежный и недорогой вариант);
  • термоусадочная трубка или изолента, хомуты пластиковые.

Порядок подключения

Для установки понадобится:

  • кнопка открывания багажника;
  • метров пять медного двухжильного провода с сечением не менее 1 мм 2 ;
  • силовое реле;
  • электропривод открывания и закрывания багажника — сам соленоид;
  • километр изоленты;
  • познания в физике на уровне школы;
  • эта инструкция по тому, как сделать электропривод багажника.

Хотя если руки, и правда, прямые, изоленты можно взять меньше.

Следует обратить внимание, что лучше взять силовое реле, которое кратковременно замыкает контакт при его включении, так как длительная (больше 2–3 секунд) подача напряжения на соленоид приведёт к тому, что он банально сгорит. Если же в наличии есть только реле, которое просто замыкает контакты, следует помнить, что нажимать на кнопку нужно кратковременно, для открытия замка достаточно импульса длительностью в 0,6 секунды

Если в автомобиле отсутствует охранная сигнализация, то нужно провести провод от блока предохранителей к месту, где будет установлена кнопка отпирания багажника. Отрицательный провод подключается к силовому реле и дальше уходит к соленоиду. Напряжение +12 вольт подключается через кнопку к реле и параллельно на вход силового ключа. Выход же с реле подключается ко второму контакту соленоида. Получается, что при нажатии на кнопку реле включается, контакт в нём замыкается и плюс идёт на привод, а так как минус постоянно там, то привод соленоида приходит в движении и багажник открывается.

Таким образом, при нажатии кнопки в салоне автомобиля багажник открывается, правда, практически в этом мало пользы, потому что дистанционно его не открыть, так как нет брелока. Но встречаются и такие варианты.

Если же и она присутствует, то следует проделать всё то же, что описано выше. Различие в том, что некоторые системы сигнализации подают только отрицательный заряд по проводу управления замком, и придётся в схеме реле-кнопка провода поменять местами. Сам провод от блока сигнализации нужно подключить через диод к проводу, идущему от кнопки к реле.

Диод нужен для того, чтобы при нажатии на кнопку открывания напряжение не поступало обратно к блоку сигнализации, иначе он может сгореть. Большинство блоков имеет внутри защитный диод, но лучше обезопаситься и поставить ещё один.

Если же у блока сигнализации подача положительного заряда, то просто следует его через диод подключить к проводу, идущему к реле от кнопки.

Важный момент: в настройках автосигнализации есть два режима типов привода — электрический и пневматический. Указывать нужно электрический, так как при этих настройках будет подан короткий импульс на отпирание замка.

Комплектация автомобилей от изготовителей не всегда устраивает покупателей. Многие владельцы автомобилей хотят усовершенствовать базовые возможности своего транспортного средства. Именно по этой причине устанавливают дополнительные детали в машины. Популярностью пользуется электропривод багажника, особенно на отечественные автомобили. Это устройство позволяет упростить открытие и закрытие двери багажного отделения машины. Стоит ли вообще его устанавливать?

Самостоятельная сборка привода

Процесс сборки не слишком сложен. Если вы все сделаете аккуратно, то никаких проблем с эксплуатацией у вас не возникнет. При наличии установленной сигнализации, желательно посмотреть ее схему подключения (есть в инструкции). Проще всего подключить электрозамок к штатной сигнализации. Работа по установке производится в следующем порядке:

  • Начинать лучше с доработки электропривода. Для этого откручивается моторчик. Его следует развернуть, чтобы он работал вдоль рейки. Заодно с помощью болгарки обрезают излишек крепежной пластины;
  • Далее из перфорированной стали вырезаем крепежную планку;
  • Крепятся рейки электропривода на заранее подготовленную крепежную планку. И вся эта конструкция размещается на кузове. Учтите, что железо в этой части корпуса не слишком прочное, поэтому желательно разместить здесь железные уголки, для большей надежности;
  • Свободный конец стеклоподъемника крепится на место держателей крышки багажника. Остается только отрегулировать работу механизма. Чтобы при открытии не происходило слишком резкого воздействия на рейки, нужно закрепить вместо резиновых амортизаторов пружины от замков капота.

Необходимые материалы и инструменты

На самом деле выбор оборудования и сопутствующих материалов целиком зависит от конечной цели, которую преследует владелец транспортного средства. Ведь тут есть два пути:

  • установить автоматический привод на замок задней двери;
  • оборудовать багажник полноценным устройством для закрытия и открытия крышки с доводчиком (рекомендуется использовать оборудование с инерционным механизмом).

В первом случае начинающему автослесарю потребуется купить недорогой комплект, состоящий из привода, кнопки, рейки, крепежных элементов, 4-х контактного реле, предохранителя на 10А и медного провода в изоляции длиной не менее 4 метров.

Второй вариант можно реализовать при помощи дорогостоящего заводского набора или, при желании сэкономить, путем покупки набора, состоящего из следующего оборудования и расходных материалов:

  • двух стеклоподъемников и модулей управления к ним;
  • полупроводниковых диодов;
  • электромагнитных реле с 4-мя и 5-ю контактами с колодками для установки;
  • изолированных медных проводов, наконечников, клемм, термоусадочной трубки и изоленты.

Инструмент при реализации этой идеи используется стандартный: отвертки с разными битами, ключи, электродрель со сверлами разного типа, болгарка, отщелкиватель креплений и клипс.
