Секаторы: особенности устройства с храповым механизмом

Расчет собачки храпового механизма

Устанавливаемая собачка храповика выступает в качестве важного элемента конструкции. Среди особенностей его изготовления отметим нижеприведенные моменты:

При создании подвижной собачки механизма применяется сталь 40Х, которая дополнительно обрабатываются термическим методом для повышения твердости

Рассматриваемый материал после термической обработки становится более защищенным от воздействия окружающей среды.
Для обеспечения надежной фиксации применяется специальная пружина или вес.
При установке собачки уделяется внимание тому, что ось ее вращения располагается так, чтобы ее контактная поверхность соприкасалась с зубом под углом 90 градусов или близким к нему. За счет этого обеспечивается более высокая надежность фиксации.

Работа рассматриваемого устройства определяет то, что не приходится выполнять периодической обслуживание. При длительной эксплуатации есть вероятность быстрого износа поверхности. Кроме этого, со временем пружина может потерять свои основные свойства.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Храповый механизм передает движение только в одну сторону и, соответственно, позволяет превратить колебательные движения какого-либо звена механизма в однонаправленные шаговые перемещения. Например, толкатель 1 кулачкового механизма (рис. 6.15) совершает возвратно-качательное движение.

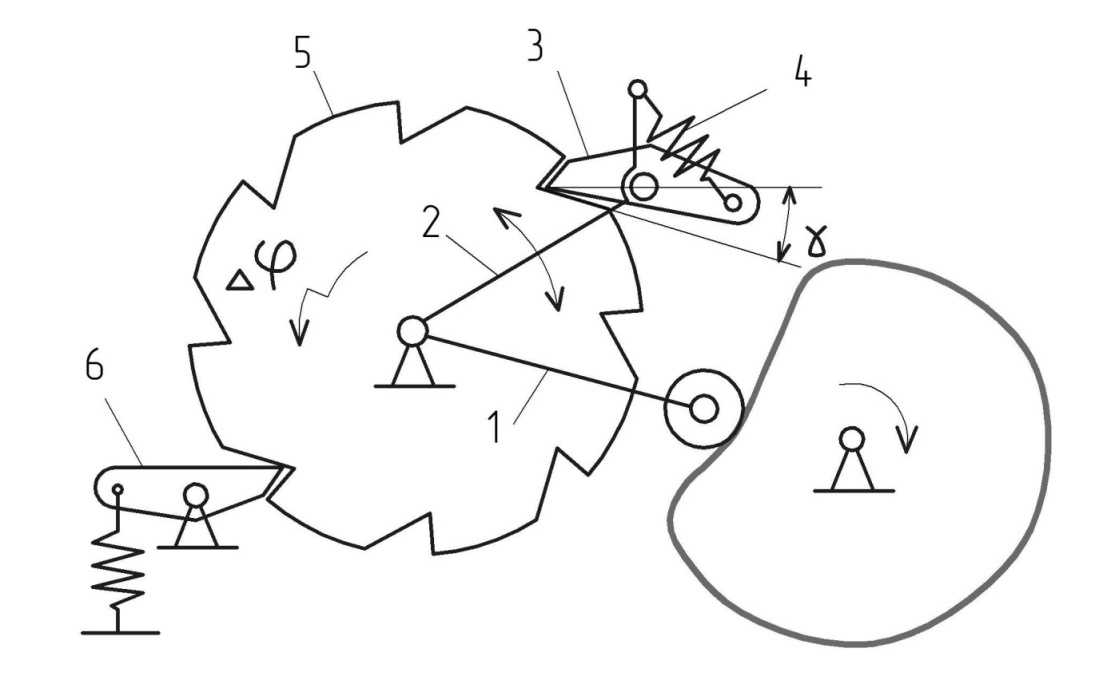

Рис. 6.15. Храповый механизм с приводом от кулачка:

1 – толкатель; 2 – рычаг; 3, 6 – собачка; 4 – пружина; 5 – храповое колесо

На рычаге 2, жестко связанном с толкателем, закреплена шарнирно собачка 3. Собачка поджимается пружиной 4 к храповому колесу 5 и входит в зацепление с зубьями этого колеса. При повороте рычага 2 против часовой стрелки, собачка поворачивает храповик 5, при движении рычага 2 в обратную сторону собачка выходит из зацепления с зубом храповика и храповик остается на месте. Угол поворота храповика на один шаг определяется числом z его зубьев (впадин) Dj = 2p/z.

Для гарантированного попадания собачки в следующую впадину при обратном ходе рычага, угол качания рычага должен быть немного больше угла Dj. Фиксация храпового колеса после завершения его поворота осуществляется различного рода тормозами и фиксаторами. Например, для исключения обратного хода храповика и связанных с ним деталей вводят вторую собачку 6, сидящую на неподвижной оси.

Качательное движение рычага 2 может быть реализовано не только кулачковым механизмом, но и другими механизмами, например, показанными на рис. 6.10. а, в или рис. 6.11.

Довольно часто в машинах применяются линейные храповые механизмы (рис. 6.16). Здесь, храповую рейку 1 толкает подпружиненная собачка 2. Собачку возвратно-поступательно перемещает цилиндр 3. Собачка 4 препятствует обратному ходу храповой рейки.

Рис. 6.16. Линейный храповый механизм:

1 – храповая рейка; 2, 4 – подпружиненная собачка; 3 – цилиндр

Храповой механизм не изменяет закон движения исполнительного звена, который задан кулачком или рычажным механизмом. Передаточное отношение храпового механизма u = 1.

Силовой расчет храпового механизма сводится к определению контактных напряжений в паре зуб-собачка и определению давлений в шарнирах. Передача сил от собачки на зуб храповика наиболее благоприятна при малых углах g между нормалью к грани зуба и линией, соединяющей середину зуба с центром шарнира собачки (рис. 6.16). Но при слишком малых углах g есть опасность выхода собачки из зацепления. Поэтому, рекомендуется выбирать g = 15. 20°. Как и в других, ранее рассмотренных механизмах, выбор размеров храповика, собачки и других деталей храпового механизма определяется множеством факторов, главный из них – компоновка.

Храповые устройства относительно просты и дешевы в изготовлении, широко применяются в различных приводах шаговых подач, например в линейных и карусельных транспортерах, в перекладчиках грузов, а также в грузоподъемных устройствах и в велосипедах в качестве обгонных муфт. В отличие от механизмов мальтийского креста, механизмы с храповым устройством не имеют жестких ограничений по соотношению времен движения и выстоя. Однако при работе храповых устройств неизбежны «жесткие» (скачок скорости) и «мягкие» (скачок ускорения) удары, а также шум. Поэтому в высокоскоростных приводах храповые устройства не применяются.

Храповик – одно из старейших механических изобретений человека. Конструкционная простота и функциональная эффективность позволили ему сохранять актуальность даже в эпоху цифровых технологий. Разумеется, и целевые системы, в которых применяется храповый механизм, сложно назвать технически высокоразвитыми, но это не отменяет эксплуатационные достоинства их устройства.

Лучшие модели садовых секаторов

Fiskars 1000574

Модель обводного секатора оснащена силовым приводом, который помогает и облегчает работу на садовом участке. Инструмент предназначен для максимального размера среза не более 26 мм. Лезвия модели изготовлены из закаленной стали и сверху покрыты тефлоновым покрытием, уменьшающим трение лезвий при работе. Конструкция инструмента позволяет при необходимости производить замену лезвий.

Преимущества:

  • чисто и легко делает срез;
  • идеально подходит для женщин;
  • имеется возможность регулировки расстояния между ручками;
  • имеет защелку, предохраняющую от случайного раскрытия инструмента;
  • в комплект входит специальный пластиковый чехол для хранения инструмента.

Недостатком считается относительно высокая стоимость инструмента. Купить модель можно в пределах 2500 рублей.

Palisad 60536

Обводной секатор китайской фирмы предназначен для срезки ветвей толщиной не более 15 мм. Лезвия модели изготовлены из стали и имеют тефлоновое покрытие. Рукоятки инструмента покрыты двухкомпонентным пластиком. В конструкции секатора присутствует пружина ленточного типа, отвечающая за возврат инструмента в исходное состояние. На корпусе имеется кнопка фиксатора, предупреждающая внезапное раскрытие лезвий секатора.

Преимущества:

  • ручки инструмента выполнены из приятного на ощупь материала;
  • удобная, надежная ручка;
  • хорошее качество среза инструмента;
  • отличное сочетание качества и цены;
  • продолжительный срок службы при правильном хранении;
  • невысокая стоимость в пределах 350 рублей.

К недостаткам относят ненадежность фиксатора.

Центроинструмент 0703

Инструмент российского брэнда предназначен для среза ветвей толщиной до 20 мм. Вес обводного секатора составляет 210 грамм. Инструмент изготовлен из углеродистой стали и сверху имеет тефлоновое покрытие. Ручки секатора имеют резиновое покрытие. Для возможности безопасного хранения секатор оснащен фиксатором.

Преимущества:

  • без усилий срезает ветви толщиной до 2 см;
  • не уступает качеству дорогостоящих инструментов;
  • приемлемая цена модели в пределах 700-750 рублей;
  • проста и легкость в работе;
  • надежность фиксатора.

Недостатком модели является непрочность пружины, которая при частом применении не выдерживает и выходит из строя.

Центроинструмент 0233

Секатор с храповым механизмом. Инструмент отечественного производства, выполненный из прочного материала на титановой основе. Предназначен для обрезки веток толщиной до 3 см. На рукоятке ручки имеется приятная на ощупь резиновая вставка.

Преимущества:

  • удобная для работы конструкция;
  • с легкостью срезает ветви довольно большой толщины;
  • длительный срок эксплуатации;
  • хорошее соотношение качества инструмента и цены, которая колеблется в пределах 560-700 рублей.

К недостаткам относят ненадежность фиксатора.

Raco Universal 4206—53/150С

Модель германского брэнда. Инструмент позволяет делать обрезку ветвей, толщина которых не превышает 20 мм. Лезвия секатора изготовлены из прочной закаленной стали и имеют эксклюзивное покрытие, эффективно защищающие рабочую часть лезвий от коррозии.

Преимущества:

  • качественно обрезает ветви толщиной до 20 мм;
  • удобная и практичная ручка;
  • в комплект входит специальная щетка для безопасной очистки инструмента после окончания работы;
  • легкость в использовании;
  • невысокая цена на изделие в пределах 750-800 рублей.

К недостаткам относят необходимость нескольких нажатий при обрезке толстых ветвей.

Храповый механизм своими руками

За долгий период развития индустрии по производству механизированного оборудования было создано довольно большое количество устройств, которое может применяться для передачи усилия.

Примером можно назвать храповой механизм. Он считается одним из старейших изобретений человека, так как конструкция достаточно проста и эффективна, оно считается актуальным на сегодняшний день.

Рассмотрим все его особенности подробнее.

Ручная барабанная лебедка – разновидности

Ручная лебедка с барабаном – это классика жанра. Кроме общего элемента – шкива, на который наматывается трос, приспособления имеют различные типы привода.

Односкоростной шестеренчатый привод

К барабану прочно прикреплена большая, основная шестерня. На нее, и на крепление, ложится вся нагрузка. Поэтому надежность элементов должна быть на должном уровне. В зацеплении с основной, расположена ведущая маленькая шестеренка.

Соотношение количества зубьев и есть величина передаточного отношения. Проще говоря – коэффициент усиления. Ведущая шестерня составляет одно целое с приводным валом. Поскольку речь идет о ручном инструменте – на вал надета рукоятка для вращения.

Длина рычага также влияет на степень усиления. Чем плечо рукоятки больше – тем меньше усилия надо приложить.

С помощью подобных устройств можно в одиночку поднимать несколько центнеров груза или перемещать автомобиль весом 2-3 тонны. При этом скорость вращения барабана достаточно высокая.

Многоскоростной шестеренчатый привод

Конструкция состоит из двух или более пар шестерен, каждая из которых обладает коэффициентом усиления в десятки раз. При последовательном зацеплении эти коэффициенты складываются, многократно увеличивая усилие.

Обратная сторона медали – пропорциональное снижение скорости. Имея такую лебедку, вы можете осуществлять медленный вертикальный подъем грузов более тонны, но если вам придется работать с двумя мешками цемента – время подъема растянется на десятки минут.

Поэтому производители предоставили возможность использовать каждую пару шестерен в отдельности. Закрепив рукоятку на прямой паре – мы получаем среднее усилие с высокой скоростью. Перекинув ее на вторую пару – теряем в скорости, но увеличиваем силу в два раза.

Работает он по принципу храпового механизма. После прекращения подачи усилия на рукоятку зубья звездочки упираются в стопор, предотвращая разматывание троса под тяжестью груза. Это повышает безопасность, но механизм имеет недостаток.

При подъеме он работает идеально, а вот при спуске совершенно бесполезен. Во время обратного вращения «собачку» просто откидывают в сторону, освобождая храповик.

Червячный привод

Для увеличения усилия применяется червячный механизм. Принцип расчета передаточной пары, по сравнению с плоскими шестернями несколько иной, но техника та же. Небольшая по диаметру винтовая шестерня вращает основную, закрепленную на барабане.

Преимущество конструкции – большой коэффициент усиления. Еще один плюс – конструкция самостопорящаяся. То есть, если не прикладывать усилие к рукояти – машина остановится. Это повышает безопасность и комфорт.

Ручку можно вращать в любую сторону, поднимать и опускать груз – не опасаясь за то, что он сорвется.

Серьезный недостаток конструкции – большое трение в червячной паре. Механизм нуждается в постоянной смазке, иначе износ будет просто катастрофическим. При работе «на сухую» пара может просто заклинить.

Учитывая механику процесса – есть ограничения по весу, с которым можно работать. Зато инструмент получается компактным, и часто применяется именно в домашнем хозяйстве.

Планетарный редуктор

При выдающейся компактности (механизм редуктора фактически находится внутри барабана), количество шестеренчатых пар может доходить до десяти. Усиление при такой конструкции может достигать сотен раз. Единственный недостаток – высокая стоимость изделия, поэтому в быту применяется редко.

Кулачковые механизмы

Устройства применяются при необходимости преобразования вращения ведущего вала в линейное перемещение небольшой амплитуды. Основные элементы механизма следующие:

  • ведущий вал;
  • закрепленный на нем (или являющийся его частью);
  • фасонный диск с выступом;
  • толкатель, движущий в направляющих, обеспечивающих линейность его движения.

Фасонный диск (он называется также кулачком) – это активный элемент кинематической пары. Исполнительным элементом служит толкатель. Иногда движение передается через качающиеся на параллельном валу коромысло.

Одним из основных параметров у механизмов с толкателем является эксцентриситет — ось толкателя смещается относительно оси кулачка.

Принцип работы кулачкового механизма прост:

при вращении кулачка в плоскости толкателя он поворачивается своим сечением с большим радиусом, оказывая давление на толкатель и вынуждая его к линейному движению. Это перемещение происходит до тех пор, пока не будет достигнута вершина кулачка. После его прохождения давление на шток начинает ослабевать вплоть до достижения минимального радиуса диска. Шток возвращается обратно под действием пружины. Цикл повторяется.

Особенностью кулачковой пары является ее необратимость. Кривошипный механизм может преобразовывать движение в обе стороны. Так, в бензиновом или дизельном двигателе во время рабочего хода продольный ход поршня преобразуется во вращение коленвала. Во время такта выпуска накопленная инерция вращения маховика вращает коленвал, и кривошипный механизм превращает его в обратный ход поршня, вытесняющего остатки продуктов сгорания рабочей смеси из цилиндра.

Кулачковая пара такой обратимости не имеет, поскольку отсутствует жесткая связь между элементами. Толкатель совершает обратное перемещение под действием возвратной пружины.

Самым широко распространенным примером кулачкового механизма служит распределительный механизм в двигателе внутреннего сгорания. Кулачки распредвала напрямую или через коромысла открывают в определенном порядке клапаны цилиндров. Закрываются они возвратными пружинами.

Чтобы спроектировать действующее устройство, необходимо провести ряд расчетов, для синтеза кулачкового механизма построить передаточную диаграмму.

Важно

Первостепенными характеристиками инструмента являются:

1. Величина рукояток. Фирмы-производители зачастую переходят на выпуск малых форм, но следует всё же выбирать наибольший рычаг для наименьших затрат труда при обрезке побегов. Весьма полезна и возможность регулирования ширины захвата при выполнении повторяющихся движений. При этом секатор Гардена, благодаря определённому расположению ручек и ножей, прекрасно ориентирован на обрезание, как молоденьких веточек, кустарника и цветоносов, так и подвергшихся одревеснению побегов и лоз. Его ручки приспособлены для удобства нажима, а возможность двойного захвата способствует мощности усилий при обрезке. При этом режущий нож хорошо отточен и не оставляет возможности налипанию посторонних загрязнений. Тогда как, секаторы самурай из Японии снабжены прочнейшими ножами из стали, делая плоскость среза очень гладенькой.

2. Из чего сделаны ручки. Они могут быть из пластмассы, из дерева, из стали и алюминия. Лучшими бывают пластиковые с накладными элементами из резины, а также стекловолоконные.

3. Важен и сам механизм. Он бывает в виде пружины из проволоки или рычага. Они определяют метод раздвигания рукояток. В первом случае это происходит под некоторым углом, во втором – параллельно.

4. Фиксатор, способствующий соблюдению техники безопасности и в работе и в межсезонье.

5. Храповый механизм поможет садоводу без труда совершить обрезание побегов и ветвей до 3 см в диаметре.

В этом и состоит предназначение храпового секатора, когда усилия разделены на несколько моментов.

Производители и разновидности садовых приборов с храповым механизмом

Выбирая секатор, в первую очередь нужно оценить его удобный захват рукой. Если инструмент доставляется курьером, необходимо заранее оговорить возможность отказа от приобретения именно по этому признаку. В момент приобретения нужно опробовать рез и оценить прилагаемое усилие.

Хорошо, если в инструментальной стали лезвия содержится больше углерода, проведено хромирование или имеется тефлоновая плёнка, уменьшающая сопротивлении при резе. Именно таким представлен покупателю инструмент Grinda, рукоятка которого снабжена предохранительным эфесом. Традиционно высокое качество у секатора с храповым механизмом Gardena Comfort SmartCut.

Особо нужно отметить изделие российского бренда с производством в Тайване. Продукция MR Logo представлена инструментами отличного качества. Первосортная сталь, хорошее покрытие резаков и продуманная эргономика являются залогом качества. Секатор с храповым механизмом MR Logo – известный инструмент в России.

Качественное изделие работает в профессиональных условиях по нескольку лет. Толстые и сухие ветки толщиной до 30 мм аппарат обрабатывает с лёгкостью и минимальными нагрузками на руки. Лезвие выполнено из специальной высокоуглеродистой стали, ручки удобные. Прямое лезвие удобно в эксплуатации. Фиксатор, предохраняющий самопроизвольное открытие, блокируется одним пальцем рабочей руки. Яркая расцветка всегда поможет найти потерю.

Цена изделия в среднем около 600 рублей. Многочисленные отзывы предрекают инструменту долгую жизнь, при условии ухода за покрытием. В комплекте с прибором продаётся губка для очистки поверхности и масленка для ухода за храповиком.

Изделия «Центроинструмент», компании по производству ручных строительных и садово-огородных изделий, всегда отличаются невысокой стоимостью и надёжностью. Самым удобным можно считать возможность разборки инструмента до винтика. Это позволяет вовремя сменить подносившийся узел и продлить срок службы, уже ставшего родным, прибора.

В последнее время появилась возможность использовать в производстве заготовки из титана. Секатор с храповым механизмом Центроинструмент облюбовали садоводы-профессионалы. Несмотря на свою невысокую стоимость, механизм служит по многу лет. После износа инструмент заменяют идентичным.

Отзывы мастеров самые положительные. Уже не молодой, шестилетний секатор расчистил 8 соток запущенного участка от зарослей до 5 см в диаметре растений, и только потом, появился люфт на фиксаторе, и затупилось лезвие. Это пишет женщина.

Отзывов о секаторе титановом с храповым механизмом Российского производителя много. Все отмечают надёжность инструмента, но после нескольких лет работы нижняя губа начинает деформировать кору. Не всегда срабатывает фиксатор, со временем поднашивается храповик. Высокая функциональность недорогого инструмента устраивает многих пользователей.

Обзор секатора с храповым механизмом — видео

Уход за садовыми культурами требует применения специальных орудий и приспособлений. Один их основных садоводческих инструментов – секатор, он поможет привести в порядок цветы, кроны деревьев и кустарников. Применение высококачественного инструмента значительно облегчит уход за растениями и благоприятно скажется на состоянии садовых культур, исключив повреждения, вызванные плохим качеством среза. Ассортимент секаторов, предлагаемых отечественными и зарубежными производителями, разнообразен. Продукция какой торговой марки является наилучшим предложением. Так какую именно модель садового инструмента стоит приобрести? Статья, основой которой являются отзывы покупателей, имеющих практический опыт обращения с рассматриваемыми моделями секаторов, поможет подобрать наилучшие варианты.

Лучшие плоскостные (обводные) секаторы

С помощью плоскостных секаторов производят обрезку живых веток деревьев и кустарников толщиной в диапазоне от 20 до 25 мм.

Принцип действия обводного секатора аналогичен действию привычных ножниц: лезвия движутся навстречу друг другу в одной плоскости. Срез выполняется верхним изогнутым лезвием с односторонней заточкой, нижнее тупое лезвие необходимо для обеспечения упора со стороны срезаемой части растения.Для удобного пользования между ручками инструмента может быть установлена пружина или специальный раздвигающий механизм.

Fiskars 1000574 (с силовым приводом)

Инструмент от финляндского производителя оснащен силовым приводом, который облегчает садовые работы и увеличивает их производительность. Он поможет привести в порядок садовые культуры, затрачивая при этом минимальные усилия. Секатор рассчитан на максимальный размер реза 26 мм. Лезвия устройства выполнены из закаленной стали с тефлоновым покрытием. Конструкция секатора позволяет проводить замену лезвий при необходимости.

По отзывам потребителей, проводящих обрезку ветвей деревьев и кустарников секатором с силовым приводом, он имеет достоинства:

  • С легкостью режет ветви, обеспечивая чистый срез без изъянов;
  • Пригоден для использования представительницами слабого пола;
  • Возможность подогнать под руку регулировкой расстояния между ручками;
  • Имеет предохранительную защелку, страхующую инструмент от случайного раскрытия;
  • В комплектацию входит пластиковый чехол, в котором удобно хранить секатор в несезонное время.

Недостатки:

PALISAD 60536

Секатор китайского производителя предназначен для срезки живых ветвей толщиной до 15 мм. Рукоятки покрыты двухкомпонентным пластиком, режущие лезвия произведены из инструментальной стали c тефлоновым покрытием, предохраняющим рабочую часть инструмента от коррозии. В исходное положение секатор приводит пружина ленточного типа. На корпусе расположена кнопка фиксатора, предупреждающего раскрытие секатора.

Покупатели в своих отзывах отметили достоинства садового инструмента:

  • Удобные ручки выполнены из приятного на ощупь материала, благодаря которому секатор надежно держится в руке;
  • Хорошее качество реза, ветви диаметром 1-1,5 см перекусывает с легкостью;
  • Устойчивая режущая кромка;
  • Продолжительный срок службы (при соблюдении правил хранения и эксплуатации служат без нареканий);
  • Хорошее сочетание цены и качества.

Недостатки:

Слабое звено – фиксатор. Случаются проблемы в его работе: туговат или же может выйти из строя.

Центроинструмент 0703

Инструмент российского бренда, может производиться в Тайване или на отечественных предприятиях. Предназначен для среза молодых побегов толщиной до 20 мм. Ручки покрыты резиной, рабочая часть инструмента – из углеродистой стали с тефлоновым покрытием. Секатор оснащен фиксатором для безопасного хранения.

В отзывах покупатели отметили его преимущества:

  • Способен резать довольно толстые живые ветви;
  • Качество реза на уровне дорогостоящих моделей;
  • Не устает рука во время работы благодаря небольшому весу (0,21 кг);
  • Простой и надежный фиксатор.

Недостатки:

Слабое место инструмента – пружина. После интенсивного использования бывают случаи выхода этого элемента из строя.

Сфера применения

На храповиках базируются и промышленные агрегаты с компонентами инженерных конструкций, и работа мелких фурнитурных элементов для инструмента. Это говорит об универсальности устройства и его гибкости с точки зрения технической интеграции. Например, простейший храповый механизм для касок позволяет осуществлять регулировку ремня оголовка через колесико, передающее движение системе фиксации.

В инструментах данное устройство служит как средство установки определенных рабочих параметров. В конструкции секатора, в частности храповик позволяет четко фиксировать шаг реза в рамках заданного диапазона. Если же говорить о более ответственных направлениях, то на первый план выйдет станочное производственное оборудование. Поперечно-строгальные агрегаты оснащаются наружными колесами храповиков, которые выдерживают большие физические нагрузки. В круглошлифовальных станках данное устройство задействуется в целях обеспечения радиальных подач – монтаж производится в комбинации с поршневыми приводами. Помимо этого, храповики используют в лебедочных системах, домкратах, стартерных и заводных механизмах.

Блок, необходимый для работы лебедки

Ручная лебедка, закрепленная на полу или верстаке, способна лишь перемещать предметы по горизонтали. Для подъема тяжестей на высоту необходимо дополнительное приспособление – блок. Представляет собой шкив с подвесом, через который перекидывается трос.

На чертеже изображен механизм действия комплекта из лебедки и блока.

Причем у этого приспособления есть дополнительные возможности. Каждый добавленный блок увеличивает силу на тросе – вдвое.

Это свойство блочных приводов широко применяется в такелажных работах. При компактном исполнении в помощь лебедке приходит блоковый усилитель.

Все перечисленные приспособления продаются за немалые деньги. И любое из этих изделий можно изготовить самостоятельно.

Готовим секатор к обрезке деревьев как наточить лезвие

О том, как наточить секатор в домашних условиях, спрашивают себя многие владельцы приусадебных территорий, когда наступает время обрезки деревьев. Подготовить инструмент к работе следует заблаговременно, чтобы в результате можно было воспользоваться секатором.

Зачем надо точить секатор? Лезвие в процессе эксплуатации инструмента тупится и стирается, поэтому если не восстановить его остроту, то процесс обрезания веток превратится в настоящее мучение. Кроме того, что прибор не сможет обрезать ветки, он еще и будет портить их, что недопустимо для будущего урожая. Если на приборе затупился нож, то наточить его можно быстро и легко самостоятельно, воспользовавшись изложенной ниже инструкцией:

  1. Работы начинаются с разборки инструмента. В зависимости от модели инструмента, процесс разборки может отличаться только креплениями. Обычно для разборки секатора, необходимо вывинтить резьбовое соединение, которое также используется для регулировки силы прижатия лезвия
  2. После разборки инструмента, предстоит заточка основного лезвия, а также упорной части, на которой необходимо удалить заусеницы
  3. Перед заточкой необходимо очистить составные части инструмента. Очистка выполняется с целью предотвращения образования сколов при заточке. После очистки, лезвия инструмента следует тщательно высушить
  4. Приступаем к заточке секатора. Для этого понадобится наждачный камень или бумага. Для удобства заточки наждачной бумагой, ее необходимо закрепить на поверхности стола или деревянном бруске
  5. Наждачную бумагу или наждак необходимо использовать со средней степенью шероховатости
  6. Приступаем к натачиванию. Первоначально затачивается главное лезвие. Для этого необходимо повторять форму полумесяца (кривизну ножа), которую имеет лезвие секатора. Заточка выполняется действиями от себя
  7. Для удаления заусениц с противоположной стороны, следует перевернуть лезвие обратной стороной, и произвести несколько скользящих движений
  8. Продолжительность заточки длится до момента, пока нож не станет таким острым, как лезвие
  9. Если на ноже имеется фаска, то ее рекомендуется снять стачиванием на наждаке. Это позволит повысить производительность инструмента
  10. Для достижения максимальной остроты лезвия, необходимо перемещаться на наждачку с меньшей шероховатостью (мелкая наждачная бумага)
  11. Противоположная часть ножа, которая соединяется с упорной частью, также подлежит прохождению по наждачке. Это делается с целью удаления задиров, сколов и прочих дефектов. Эта поверхность должна быть идеально гладкой
  12. Вторую часть секатора следует также заточить. Хотя она не имеет строй части, но при этом нуждается в удалении сколов и задиров
  13. Здесь необходимо пройтись по наждачной бумаге стороной, которая примыкает к лезвию. Поверхность также должна получиться идеально гладкой

На этом процесс заточки инструмента завершен, и остается только собрать секатор. Соединительная гайка при сборке завинчивается до определенного усилия, что ножи прибора при отпускании рукоятки автоматически разжимались

При этом важно понимать, что при слабом зажатии образуется пространство между ножами, и инструмент будет не резать, а закусывать ветки. При сильном зажиме гайки, ножи не будут автоматически разжиматься, что также нехорошо

Ниже в видео ролике показан подробный процесс, как можно наточить секатор в домашних условиях.

Расчет собачки храпового механизма

Устанавливаемая собачка храповика выступает в качестве важного элемента конструкции. Среди особенностей его изготовления отметим нижеприведенные моменты:

При создании подвижной собачки механизма применяется сталь 40Х, которая дополнительно обрабатываются термическим методом для повышения твердости

Рассматриваемый материал после термической обработки становится более защищенным от воздействия окружающей среды.
Для обеспечения надежной фиксации применяется специальная пружина или вес.
При установке собачки уделяется внимание тому, что ось ее вращения располагается так, чтобы ее контактная поверхность соприкасалась с зубом под углом 90 градусов или близким к нему. За счет этого обеспечивается более высокая надежность фиксации.

Работа рассматриваемого устройства определяет то, что не приходится выполнять периодической обслуживание. При длительной эксплуатации есть вероятность быстрого износа поверхности. Кроме этого, со временем пружина может потерять свои основные свойства.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Ролик от Александра Полуляха. Что скажите товарищи? Нужная вещь или нет? Продают ли что то подобное? Или просто пустая трата времени?

Дубликаты не найдены

Ремень стяжной с храповым механизмом. В авто магазин зашел да купил. Ну либо сделал, как в видео.

купить то проще, чем день убить на изготовление.

я еще понимаю, стоили бы дорого, так копейки же.

+ у покупных внешний вид нормальный

Продают, и копейки стоит (относительно).

Шапито недавно ставили с помощью таких штук

У этого мастера еще много видео про алюминий было, так сказать «для гурманов»

У него есть видео в котором его чуть не убила его же самоделка.

да и комменты к видео – что надо!

вещь полезная. и продается

Комментарий дня

А чего они ожидали? Восторженных криков в стиле «ДА! КОНЕЧНО! ТЕПЕРЬ Я ОЧЕНЬ ХОЧУ ВЗЯТЬ НА РАБОТУ ЖЕНЩИНУ, КОТОРАЯ МОЖЕТ МЕНЯ ЗАСУДИТЬ ЗА КОСОЙ ВЗГЛЯД НА ЕЕ ПОПУ 20 ЛЕТ ТОМУ НАЗАД»?

В заключение

У храповиков немало преимуществ, но есть и слабые места, которые необходимо учитывать при покупке устройств с таким механизмом. В первую очередь, на систему ложится высокая ответственность, что обуславливает и повышенные требования к обслуживанию.

В тех же станках и грузоподъемных агрегатах обязательным условием является регулярная смазка колеса и пятен контакта с «собачкой». Использование храпового механизма в мелком инструменте и дополнительных приспособлениях тоже имеет свои недостатки, обусловленные заеданием небольших деталей. Но в каждом случае качество работы системы будет зависеть от характеристик изделия. Крупные производители применяют в конструкции храповиков долговечные компоненты с оптимальным сочетанием эксплуатационных свойств. Другое дело, что наличие такого механизма может существенно повышать ценник устройства.

Источник

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
FAQ по авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
