Балансировка карданного вала

Балансировка кардана: делаем все своими руками

Дисбаланс кардана является весьма тревожным сигналом. Устранить такую неполадку профессионально можно только на станции технического обслуживания. Но если у вас по каким-то причинам нет возможности обратиться за помощью к специалисту, то эта статья для вас, ведь балансировка карданных валов является неотъемлемой частью качественной и комфортной езды.

Балансировка карданных валов: все нюансы и возможности ремонта

Каждому опытному автомобилисту известно, что вибрация кардана приводит к быстрому износу всего автомобиля, а в частности к износу карданной передачи. Помимо этого данная неполадка вызывает огромный дискомфорт при вождении, что сказывается даже на самочувствие водителя. Устранить такую проблему поможет лишь балансировка карданных валов.

Причины появления дисбаланса

Факторов, негативно влияющих на самую важную деталь трансмиссии, огромное количество. Итак, балансировка кардана требуется когда:

  1. Заводской брак;
  2. Повреждение при ударах;
  3. Износ вала во время его эксплуатации;
  4. Некачественный ремонт бывшего в употреблении вала и так далее.

Стоит отметить и то, что даже совершенно новый кардан, установленный на автомобиль, просто «требует» регулировки. К сожалению, балансировка кардана даже на заводе изготовителе не всегда проводится должным образом.

Ремонт своими руками: умелая, но временная балансировка кардана

Балансировочный станок для карданного вала

Самым лучшим и верным вариантом для автовладельца будет поездка на станцию ТО. Имеющееся там современное оборудование поможет вам отрегулировать кардан, баланс которого нарушен. Также специалисты проведут диагностику остальных элементов узла. Но «по традиции» вибрация застигает владельца автомобиля в самый неподходящий момент, когда ближайший сервис находится за сотню километров, или когда просто нет возможности оплатить услуги специалиста, а балансировка кардана просто жизненно необходима.

В такой ситуации можно пойти двумя путями – ездить с повышающейся день ото дня вибрацией или произвести ремонт своими руками.

Внимание. Описанный ниже способ подойдет только в качестве «времянки», а сам процесс ремонта займет у вас немало времени

Балансировка кардана – несложное, но весьма долгое занятие.

Как только вы почувствовали на своем автомобиле повышение вибрации, постарайтесь доехать до гаража и произвести ремонт своими руками.

  • Для начала необходимо визуально разделить кардан на несколько секторов, например на 4. Для этого вам не потребуется какое-либо специальное оборудование.
  • Теперь нужно вооружиться металлическим грузом небольшого веса – грамм 30-40.
  • В одном из намеченных секторов надежно закрепить груз.
  • Следующим шагом станет выезд на ровную трассу. В момент езды необходимо понять, уменьшилась вибрация или наоборот увеличилась.
  • Затем снова едим в гараж и крепим этот же груз в другой сектор.
  • Возвращаемся на ровный участок дороги и прислушиваемся к своим внутренним ощущениям.

Балансировка кардана на СТО

Подобные манипуляции необходимо повторить со всеми участками кардана. Ремонт будет более качественным, если разбить кардан на большее количество секторов.

Определившись с оптимальным местоположением груза, можно начать эксперименты с его весом. Для этого нужно взять грузы разных весовых категорий и поочередно прикреплять их. Специальное оборудование, конечно, помогло бы сделать эту процедуру гораздо быстрее, но в нашем случае балансировка кардана происходит собственными силами.

Итак, определив точный вес и точное место, необходимо найти металлическую пластину нужной массы, и приварить ее к трубе. Балансировка кардана своими собственными руками позволит вам хоть какое-то время обойтись без специального оборудования и помощи специалистов.

Добиться идеальной точности подобным методом, не применяя необходимое оборудование, у вас вряд ли получится. Хотя бы небольшая погрешность все-таки останется, ведь балансировка кардана – это удел специалистов. Но такой ремонт поможет вам хоть некоторое время не переживать по поводу сохранности всех элементов карданной передачи.

ДОСТОИНСТВА

К достоинствам карданной передачи относятся:

  1. Работа со значительными крутящими моментами.
  2. Возможность соединения узлов трансмиссии, установленных на больших расстояниях между собой.
  3. Реализация полного привода на авто.
  4. Простота конструкции.
  5. Устойчивость к нагрузкам.

Но вместе с тем, кардан повышает металлоемкость трансмиссии и требует значительного пространства для установки, что сказывается на полезном объеме салона.

Карданы с шарнирами неравных угловых скоростей не требуют технического обслуживания и при этом обладают значительным ресурсом Несмотря на использование в конструкции подшипников, в процессе эксплуатации проводить их смазку не нужно, поскольку сам шарнир – необслуживаемый, а заложенного производителем смазочного материала хватает на весь срок службы.

Кардан является неремонтируемым узлом. При изгибе кардан требует полной замены. Обусловлено это тем, что при изготовлении узел балансируется. Изгибы же приводят к разбалансировке, что повышает вибрации и нагрузки в КПП и главной передаче и ускоряет износ шарниров.

Шарниры также не ремонтируются, поэтому при появлении повышенной вибрации со стороны кардана, сторонних звуков (хрустов, щелчков) выполняется замена составных элементов шарнира. Обычно замене подлежат крестовина и ее подшипники, но при сильной выработке проушин меняется узел в сборе.

Приспособления для ремонта кардана

На современном рынке присутствуют немало предложений по продаже оборудования для ремонта карданного вала. В основном оно рассчитано на автосервисы, но и частные автолюбители при желании могут установить у себя в гараже какое-нибудь приспособление из этой серии. Например, для более точной балансировки кардана либо облегчения процесса сборки-разборки этого агрегата.

К подобному оборудованию относится стенд Р-223, предназначенный для ремонта не только карданных валов, но и рулевых управлений. В ходе модернизации этот «верстак» получил меньшие габариты и усиленную столешницу, способную выдержать вес до двух тонн.

Устройство оборудовано собственной подсветкой, а также перфорированным экраном и выдвижным ящиком для инструментов. Подлежащий разборке кардан устанавливается на специальную подставку, фиксируется тисками и посредством гидравлического пресса, оснащённого манометром, подшипники демонтируются с вилок. Цена агрегата составляет около 136 тыс. руб.

Для всесторонней балансировки многосекционных карданов будет весьма полезен агрегат Балком-4. С его участием весь этот процесс, включая определение данных о весе и месте размещения корректирующих грузов, выполняется автоматически. Результаты проведённой регулировки сохраняются в архиве, оставаясь доступными для печати. Цена на комплекс в базовой версии составляет 72 тыс. руб.

Если же требуется выразить дрожание кардана в численном эквиваленте, то здесь поможет работающее вместе с компьютером устройство Виброком-1. В основу датчиков этого прибора легли модули MEMS акселерометров GY-61. В базовую комплектацию агрегата входят два вибропреобразователя, фотоэлектрический определитель фазового угла, блок USB, а также «флешка» с программами. Цена комплекса – 12 тыс. руб.

Заключение

Стучит кардан или вибрирует – всё равно его нужно ремонтировать. В автосервисе балансировка будет стоить около 3-5 тыс. руб., в собственном гараже – как говорится, «дёшево и сердито». Но для качественной регулировки этого устройства обычно требуется дорогостоящее оборудование, далеко не у каждого автолюбителя находящееся под рукой. Так что водитель «тройки» из фильма «Москва слезам не верит» в чём-то был прав.

Видео о работе карданного вала:

Видео балансировки карданов, что бы решить, где отбалансировать кардан

Балансировка этого элемента производится в следующих случаях:

  • выявление производственного дефекта этой детали в процессе эксплуатации автомобиля. Это происходит не часто, однако, от пусть даже небольшого количества брака не застрахован ни один производитель. Так, например, в компании БМВ официально заложенная доля брака составляет 0,5%, на ВАЗе эта цифра вдвое больше;
  • при замене карданного вала, вызванной его поломкой;
  • нарушение технологических зазоров между комплектующими кардана в процессе его сборки и установки на автомобиль (балансировка сперва осуществляется на стенде, после чего элемент разбирается, и балансировка производится на машине);
  • если установка карданного вала была осуществлена не в соответствии с технологическими требованиями, может быть нарушена его центровка. В этом случае кардан снимается и вновь отправляется на балансировочный стенд, после чего повторно устанавливается на машину;
  • наиболее частая причина того, что кардан начинает бить, — это его механическое повреждение на дороге. Находясь под днищем автомобиля, кардан запросто может получить удар отлетевшим из-под колеса камнем, вследствие чего его центровка нарушается;
  • теоретически, нарушение сбалансированности этой детали может стать следствием коррозии, изменившей геометрию какой-либо составляющей кардана, либо даже банальное загрязнение. Однако в этом случае дисбаланс будет не столь большим, чтобы заметно влиять на качество работы этого механизма.

Степень же дисбаланса и, главное, его причину способна показать только диагностика этого элемента. Если нарушение центровки достаточно велико и вызвано оно механическим повреждением либо серьезным износом какой-либо из комплектующих карданного вала, та подлежит замене.

ПОДРОБНОСТИ: Замена салонного фильтра на Хендай Акцент

Вернемся к нашим карданам! Причин неисправности и дисбаланса данных устройств может быть множество. Самые основные: износ при длительной эксплуатации, заводской брак, механические деформации, возникшие при ударах. Еще причина — слишком большие зазоры между элементами, из которых он состоит.

?Снятие и установка карданного вала

Если возникла необходимость в замене карданного механизма или ремонте его узла, потребуется его снятие. Процедура проводится в такой последовательности:

  • откручиваются крепежные болты с фланцев заднего моста и карданного вала;
  • вал опускается вниз;
  • откручиваются болты резиновой муфты;
  • кардан отодвигается от КПП;
  • откручивается подвесное крепление.

Отремонтированный или новый механизм устанавливается в обратной последовательности: подвесное, муфта, фланцы моста.

В дополнительном видео упоминаются еще некоторые тонкости снятия и установки кардана:

Карданный вал патриот | снятие и установка | замена фланца

Watch this video on YouTube

Кардан в автомобиле достаточно выносливый механизм, но и он нуждается в периодическом обслуживании. Водителю нужно быть внимательным к появлению посторонних звуков и вибраций. Игнорирование этих проблем приведет к поломке важных элементов трансмиссии.

Замена детали

Передний карданный вал УАЗ Патриот необходимо снимать только в тех случаях, когда необходима замена или ремонт. Эту процедуру можно разбить на несколько этапов:

  1. Авто устанавливается на яму или специальный подъемник, чтобы получить доступ к днищу. Подготавливаем инструмент, комплект ключей. Мелом отмечаем расположение кардана относительно фланца и моста. Это нужно, чтобы при обратной сборке не прибегать к балансировке.
  2. Откручиваем соединение с коробкой, для этого необходимо не менее 2 ключей.
  3. Освобождаем кардан и передний мост.
  4. Демонтируем деталь.

Процесс снятия карданного вала довольно простой, и по сути сводиться к откручиванию нескольких болтов и гаек. Главное во время обратной сборке совместить метки, поставленные при разборке, чтобы не пришлось обращаться на СТО для балансировки детали.

Какие виды балансировки существуют?

Существует несколько видов балансировки:

1) Статическая — обычно используется для выявления и устранения, возникшего дисбаланса ротора без учета сил, возникших в процессе вращения. Данный вид не подходит для кардана, так как она производится в одной плоскости коррекции.

2) Моментальная – тут выявляется и устраняется главный фактор, вызвавший дисбаланс. Моментальная балансировка производится в двух плоскостях коррекции.

3) Динамическая – сочетает в себе элементы статической и моментальной балансировки. Данный вид больше всего подходит для устранения дисбаланса карданной передачи.

Дополнительно следует заметить, что при работе балансировочного стенда, сложно определить какой именно способ используется. Однако известно, что для карданных валов используется динамическая балансировка.

При возникновении дисбаланса рекомендуется сразу обращаться в автосервис, так как провести качественную балансировку можно только с использованием специального оборудования.

Итак, весь процесс условно можно разбить на несколько этапов:

1 этап – вначале карданный вал демонтируют с машины;

2 этап – затем его устанавливают на специальный стенд, предназначенный для динамической балансировки. Данное устройство состоит из нескольких датчиков и контрольных поверхностей. В случае наличия дисбаланса, вал в процессе вращения будет касаться данных деталей.

3 этап – производится анализ всех искривлений и нарушений геометрии. Полученные результаты выводятся на специальный экран.

4 этап – производятся ремонтные работы.

Существует несколько способов устранения дисбаланса карданной передачи. К основным из них можно отнести:

1 способ – на поверхность кардана привариваются специальные детали, так называемые пластины-балансиры. Место их установки, а также вес вычисляются при помощи компьютера.

2 способ – балансировка производится посредством использования токарного станка. Обычно такой способ применяется, когда имеет место существенная деформация кардана. В данном случае производится удаление некоторой части металла с поверхности вала. Это снижает его прочность, а также способствует увеличению нагрузки, возникающей в процессе работы.

Порядок осуществления временной балансировки

Несомненно, самым лучшим вариантом устранения дисбаланса карданной передачи, является обращение к настоящим профессионалам. Однако порой в силу некоторых обстоятельств, у водителя нет возможности сразу явиться в автосервис. В данном случае можно воспользоваться временной балансировкой, произведенной своими руками.

Итак, устранение дисбаланса кардана в домашних условиях осуществляется следующим образом:

1) Прежде всего карданный вал следует визуально разделить на несколько частей (чем больше их количество, тем качественнее будет балансировка).

2) Далее необходимо взять металлический груз с массой 30-40 грамм и закрепить его в одной из намеченных частей.

3) Затем следует выехать на ровную дорогу и определить уменьшилась вибрация или увеличилась. Данную процедуру придется проделать несколько раз, цепляя груз то на одну часть вала, то на другую.

4) После того, как оптимальное месторасположение груза выявлено, следует приступить к определению подходящего веса груза. Для этого необходимо попеременно подвешивать на выбранный участок кардана, металлические предметы с различной массой.

5) После выбора точного веса и места расположения груза, следует подобрать металлическую пластину с аналогичной массой и приварить ее к кардану.

Таким образом, процесс устранения дисбаланса кардана своими руками является довольно долгим и трудоемким. Кроме того, невозможно без специального оборудования абсолютно точно рассчитать место и массу балансировочного груза. В связи с этим балансировка кардана в домашних условиях всегда по качеству будет уступать аналогичной процедуре, произведенной в стенах автосервиса.

Сегодня помимо внушительного списка ремонтных работ, специалисты также оказывают качественную балансировку карданных передач. У нас для этого есть новейшее оборудования, а также грамотные и опытные мастера.

Что влияет на срок службы узла

Причины поломок могут быть как банальные – например, износ из-за выработки ресурса, так и специфические – нехватка водительского опыта у автолюбителя.

Среди самых частых причин мастера выделяют:

  • наезды на препятствия на высокой скорости, а также резкие старты с места;
  • неровные дороги (частая езда по ним в несколько раз быстрее выводит кардан из строя);
  • отсутствие смазки в местах соединений.
  • износились крестовины, подшипники, уплотнители.

Отдельно стоит сказать об установке кардана после его выхода из строя. В этом отношении имеется риск:

  • приобрести и установить детали с браком, бывшие в употреблении или разбалансированный вал.
  • воспользоваться услугами мастеров, не дающих гарантию на свои услуги. Хуже всего, если это самоучки, не имеющие ни опыта, ни оборудования.

Важно! Покупая вал или комплектующие через третьи руки, на рынке или в Интернете, имеется серьезная опасность потратить деньги впустую. Кардан может быть установлен и даже проработать какое-то время, однако в скором времени брак обязательно появиться и вместо мнимой экономии вы получите дополнительные расходы и потерю времени

Можно ли ездить без переднего или заднего кардана на Шниве?

При неисправности ведущего моста или карданного вала можно открутить последний и некоторое время ездить на одном перед этим лишь включить блокировку межосевого дифференциала.

При отключении ведущего моста на второй приходится удвоенная нагрузка. В результате быстро изнашивается дифференциал. При постоянное езде на такой «моноприводной» Ниве мост прослужит не более, чем один-два сезона. Поэтому отключение одного из карданов для снижения расхода топлива экономически неоправданно.

Также отключение полного привода ухудшает управляемость на скольком покрытии, что может стать причиной аварии.

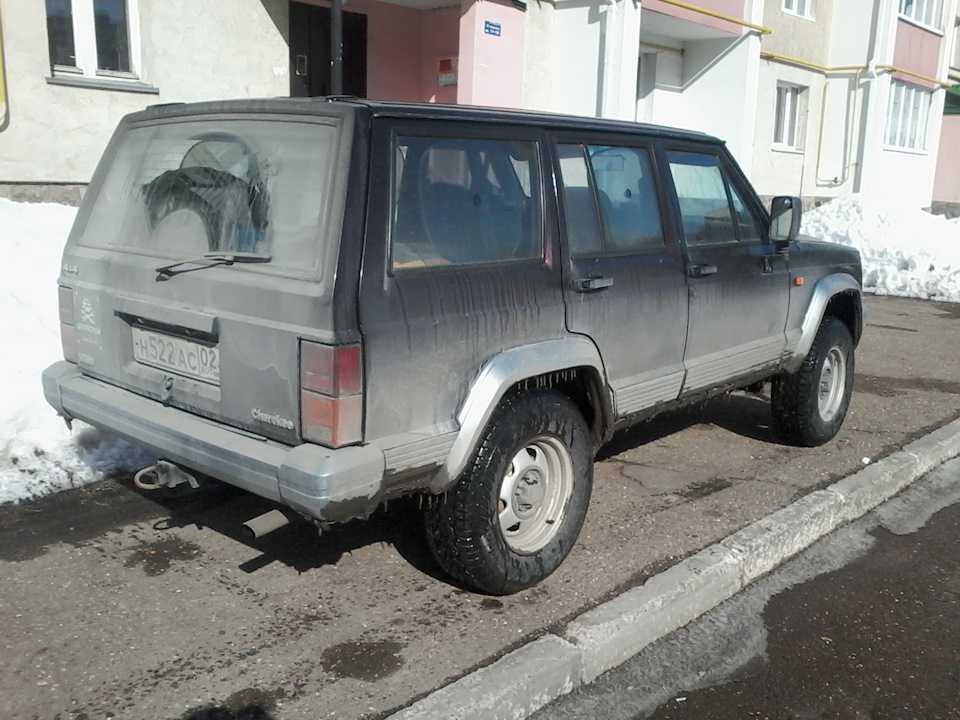

Jeep Cherokee Нечистая Сила › Бортжурнал › Удлинение карданного вала путём его укорачивания)

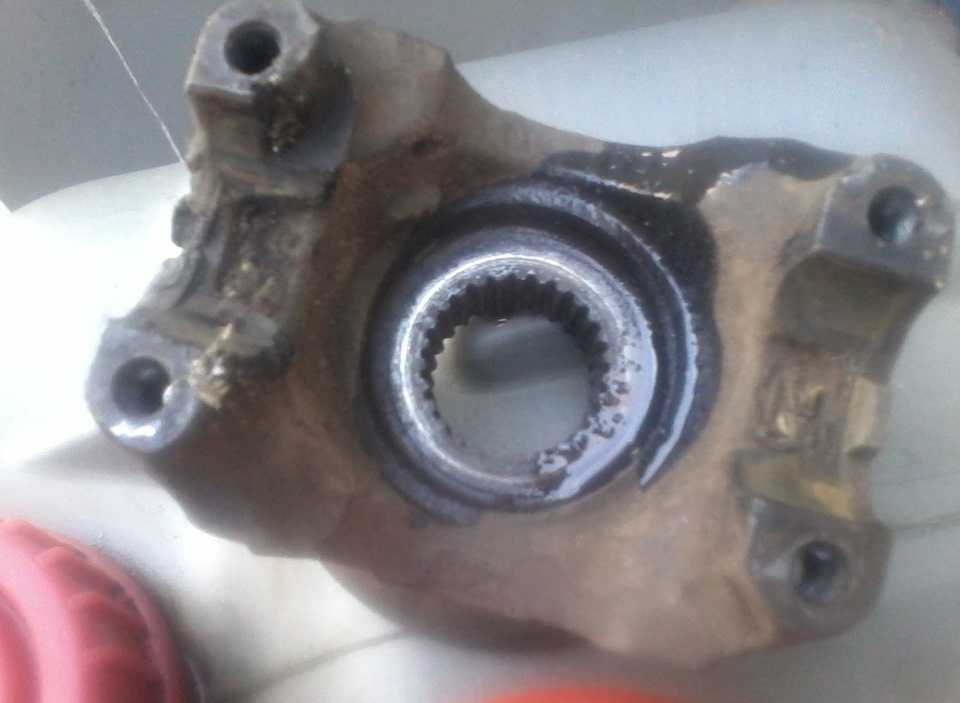

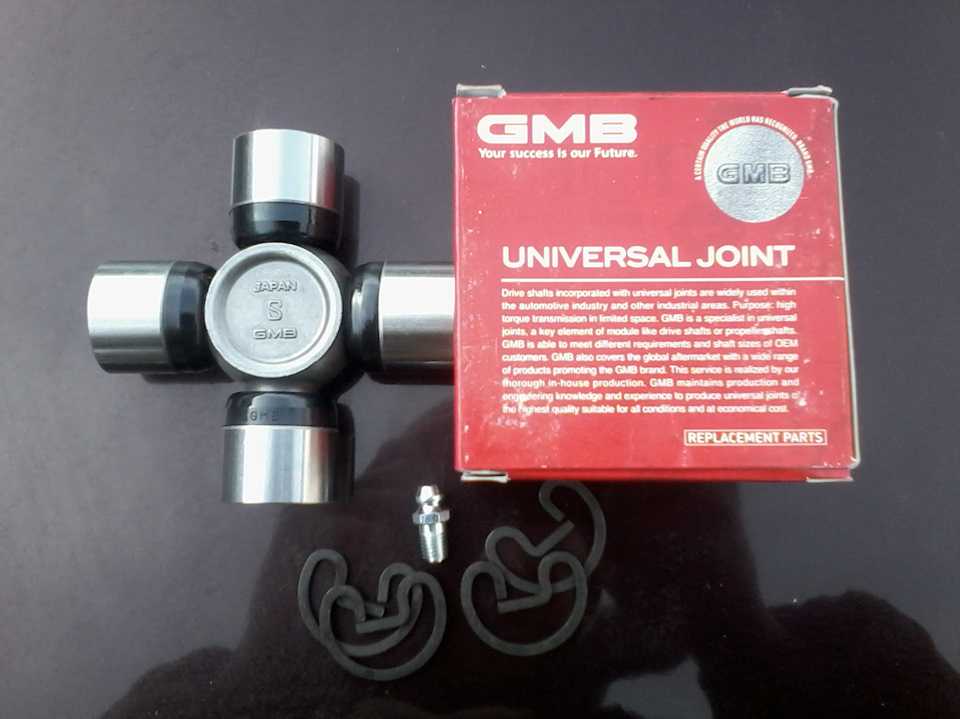

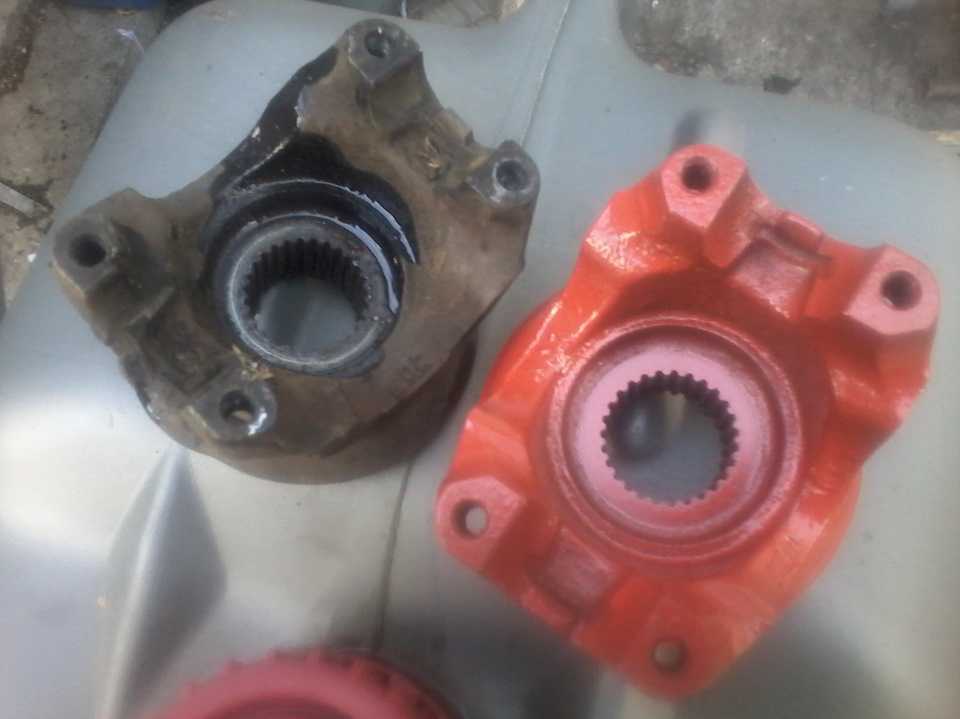

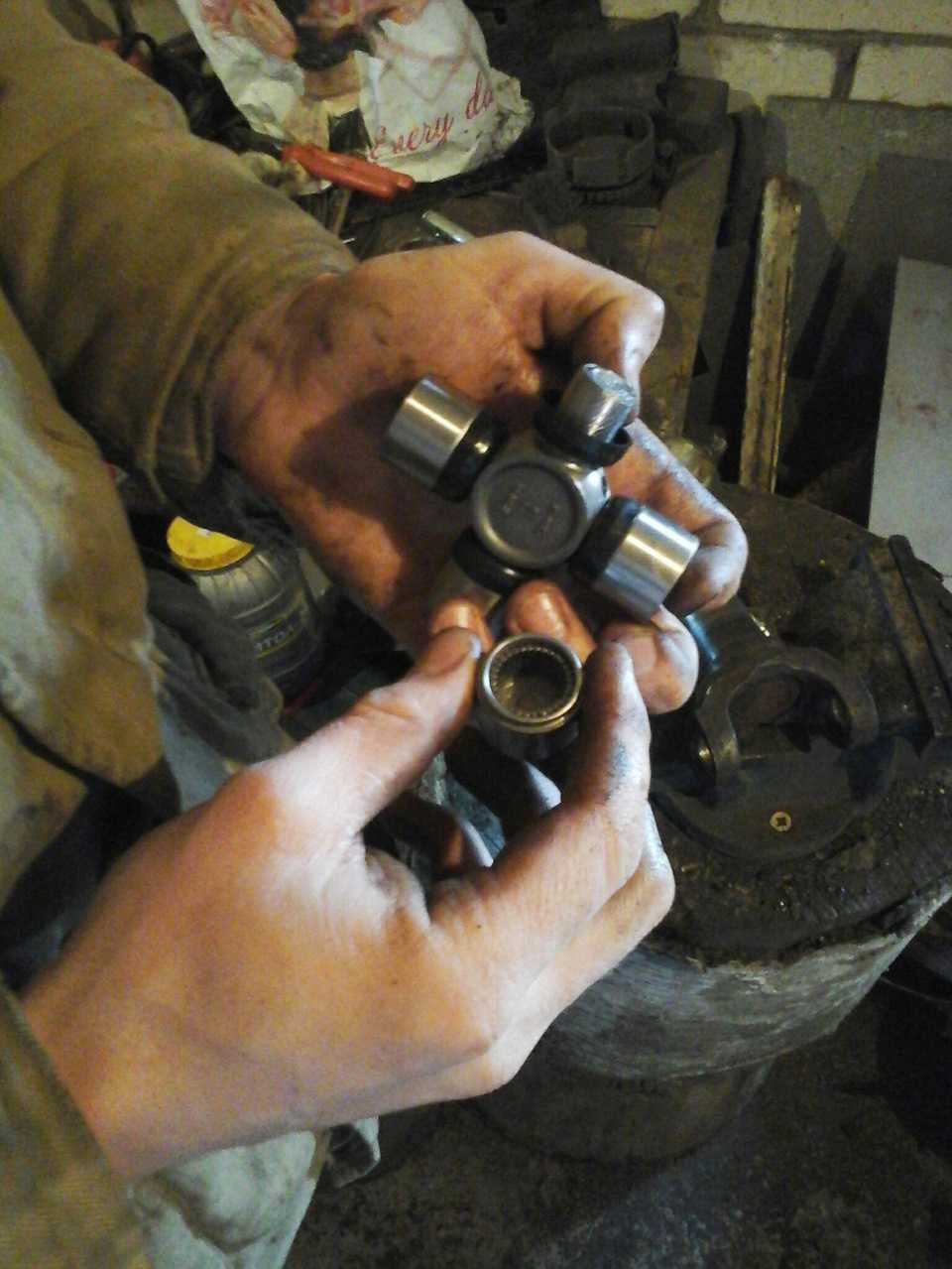

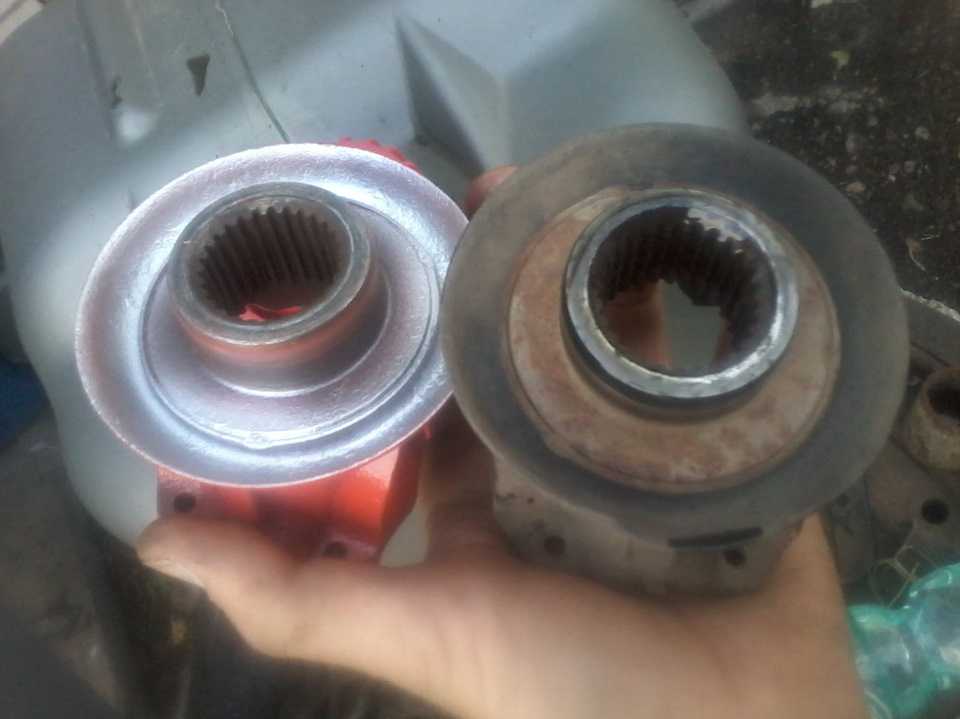

И снова тема карданов. Почти год назад я успешно решил проблему с передним, и стал наблюдать за задним. Во-первых, после лифта стало не хватать его длины, а во-вторых появились вибрации. Машину начинало трясти после 100 км/ч, при трогании с места джип стартовал рывками.

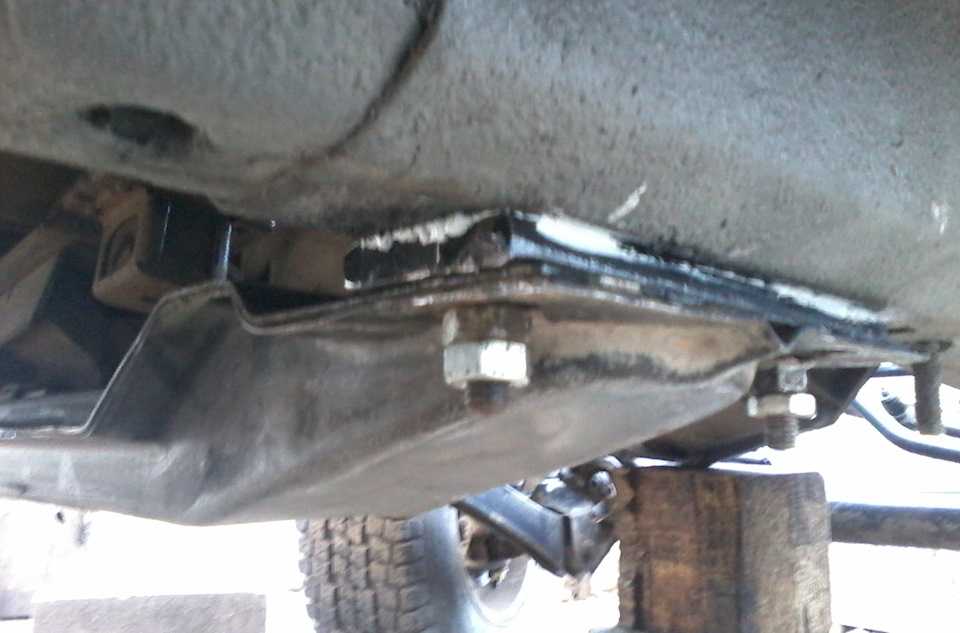

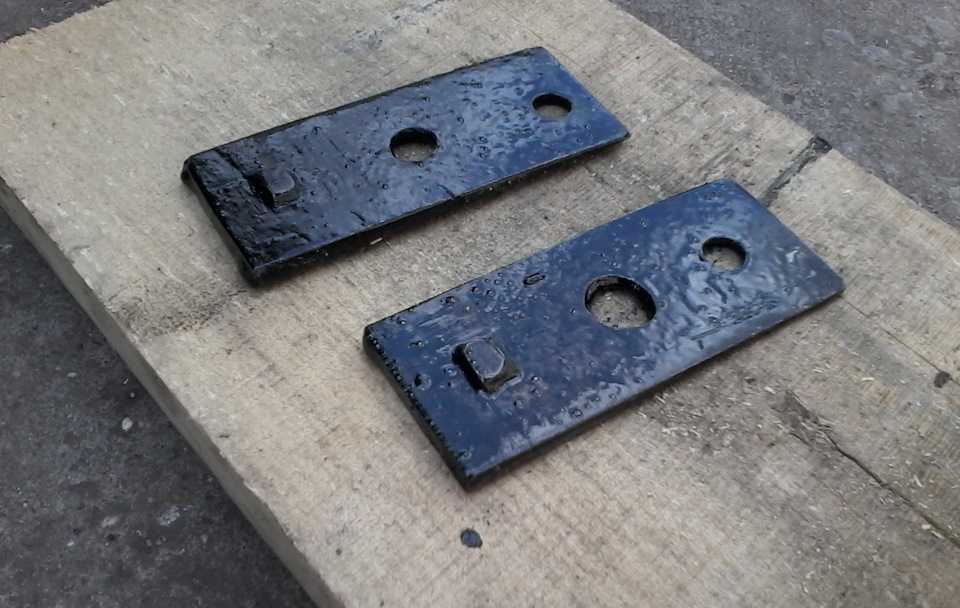

Траверсу раздатки закрепил через проставки (небольшие, 1 см толщиной) ещё при сборке машины.

Кардан для замены купил на форуме, но по факту он оказался длиннее всего-лишь на сантиметр с небольшим, что особой роли не сыграло. Тяжёлые и кривые колёса обутые в Каму отбалансировал, грузов навесили прилично но вибрацию это не уменьшило. Следующим шагом стали клиновидные проставки под рессоры, которыми немного удалось довернуть мост и уменьшить углы работы вала.

Трогаться стало чуть мягче, но на скорости всё так же трясло. Далее заменил фланец хвостовика, свой был разбит в месте крепления крестовины. Приобрёл б/у так же на форуме, очистил, покрасил и поставил.

Порог начала вибраций сдвинулся и трясти теперь начинало со 110 км/ч.На какое-то время оставил кардан в покое, пока не износились крестовины заднего карданного вала, а заодно и одна на переднем. Кардан следовало удлинить и заменить изношенные узлы. Донором выступил вал с дизельной 2,1 версии кирпича, там он значительно длиннее т.к. траверса раздатки из-за короткого двигателя смещена вперёд. Удлинять ради эксперимента решил пробовать сам, к токарям всегда успею сходить. Срезал фланец, укоротил трубу и сварил снова, получилось длиннее того что стоял примерно сантиметра на 3,5. Нашёл старые более-менее живые крестовины, набил смазкой, поставил. Особой надежды на успешный исход изначально не было.

После монтажа вала в сборе стало куда лучше. Неделю проездил, в т.ч. с нагрузкой в багажнике, понаблюдал.

Заметил что вал при работе подвески входит в раздатку слишком глубоко, практически до сальника. Нужно было укоротить ещё на сантиметр, что и было сделано.Так как манипуляции с длиной вала прошли успешно заменил крестовины на новые.

Разгон до 140 км/ч и неделя с лишним поездок показали что прежних вибраций нет, картинка в зеркалах на скорости не размывается, трогаться стало мягче.

П.С. Вспомнил, что как-то во время выполнения одной из описанных операций, при демонтаже кардана по своей халатности едва не был раздавлен собственной машиной. Поставив автомобиль на бетонном склоне на передачу (ручник не работает) стал выкручивать вал. Вполне естественно что после того как я это сделал кирпич тут же стронулся с места. Первым порывом было увернуться от быстро накатывающегося колеса, но поперёк траектории джипа, метрах в трёх, стоял Хайлюкс и большие расходы были неизбежны. Пока я мешкал колесо зажало бушлат и накатилось на меня в районе живота. Вцепившись в колесо руками машину удалось остановить, так я пролежал с минуту, потом немного откатил колесо обратно, запихал под него все ключи что были в зоне досягаемости и благополучно выбрался из ловушки. Так я поиграл в лежачего полицейского)

Напоследок пара фотографий из разряда «сел за руль — рули сам, нефиг слушать другого водителя») Прекрасно проезжал там несколько раз, пока при очередном заходе отец не сбил с толку, посоветовав принять правее чтобы не попадать в яму, ну и провалился.

Самодельный карданный шарнир.

В поисках подходящих деталей отправился на местный радиорынок. И когда мне на глаза попались резьбовые барашки, я сразу купил несколько разных комплектов, так как понял, что, имея самые сложные детали шарнира – вилки, изготовить всё остальное будет намного проще.

Всё остальное, это крестовина. Для её изготовления я подобрал подходящую втулку, в которой к тому же оказалась нарезанной резьба М3, и просверлил в ней два перпендикулярных друг другу отверстия.

Эта операция требует предельной аккуратности, так как от точности изготовления крестовины зависит точность баланса стедикама. Конечно, точность баланса зависит и от точности изготовления нижней вилки карданного шарнира, но вилку можно отрегулировать и позже, чего не скажешь о крестовине.

Ось и две полуоси изготовил из пружинной стали диаметром 1,6мм.

Имеющуюся во втулке резьбу М3 использовал для крепления целой оси, а для крепления полуосей, просверлил ещё два отверстия и нарезал в них резьбу М2.

Во время сборки шарнира, закрепил оси стопорными винтами. Винты, в свою очередь, застопорил краской.

Так как выбранные резьбовые барашки оказались с резьбой М4, а мне требовалась резьба М3 и М5, то я развальцевал в каждом барашке по соответствующей буксе.

Для снижения трения, между крестовиной и вилками вставил шайбы М1,6. Подшипники скольжения смазал техническим вазелином (ЦИАТИМ).

Если после сборки стедикама, камера самопроизвольно вращается даже при незначительном наклоне ручки, значит, шарнир изготовлен недостаточно точно.

На картинке иллюстрация работы карданного шарнира, у которого нижняя вилка расположена ассиметрично по отношению к валу.

В случае, когда ручка расположена строго вертикально (поз.1), ничего страшного вроде не происходит. Однако стоит отклонить ручку от вертикали (поз.2), как подвижная часть стедикама начнёт вращаться и, пытаясь уравновесить систему, изменит положение камеры (поз.3). Произойдёт это потому, что точка опоры подвижной части стедикама оказалась выше точки, в которой система входит в равновесие.

Чтобы, при самостоятельном изготовлении карданного шарнира, обеспечить его симметрию относительно оси вращения, желательно промерить положение нижней вилки в двух плоскостях и, при необходимости, подогнуть «зубья». Последние можно подогнуть двумя парами пассатижей.

Я делал промеры с помощью индикатора, но подойдёт и штангенциркуль, если в качестве точки отсчёта выбрать какую-нибудь жёстко закреплённую деталь.

Также следует с максимально-возможной точностью изготовить крестовину шарнира.

Тут нужно добавить, что если определённым образом сориентировать «неправильный» карданный шарнир относительно положения камеры, установленной на стедикаме, то можно будет использовать ручку в качестве джойстика для управления положением камеры в горизонтальной плоскости.

Для придания шарниру «неправильности» достаточно сместить оси крестовины относительно друг друга.

Я ради эксперимента изготовил такую крестовину, но, из-за возникающего «рысканья» камеры, отказался от её применения.

Преимущества и недостатки данной передачи

Теперь, когда понятно, что такое кардан у машины, стоит рассмотреть плюсы и минусы шарниров такого типа. Конструкция кардана имеет существенное преимущество: данный механизм способен выдерживать огромнейшие нагрузки, которые терпит трансмиссия при езде по дорогам с покрытием и в условиях пересеченной местности.

Единственный минус – это большой вес кардана, который отображается на снаряженной массе. Это влияет на динамику автомобиля и на расход топлива. Кроме того, процесс монтажа кардана требует наличия туннеля на дне автомобиля (а это добавляет неудобства пассажирам). Наконец, данный шарнир во время вращения создает шум и вибрации.

Поломки, обнаруженные при снятии кардана

К сожалению, далеко не все проблемы элементов можно выявить в ходе движения автомобиля. Многие неисправности удается обнаружить лишь после снятия или тщательного осмотра.

Так, если подтекает масло из шарнирных соединений, то это говорит о том, что манжета, которая должна удерживать масло, имеет повреждения. Ее необходимо просто заменить. Если проворачивается колпачок вместе с манжетой, то заменяется крестовина кардана, а затем вал проходит балансировку.

Если после пробега в 40 000 км масло вытекает не из всех маслосъемных манжет, тогда необходимо выполнить небольшой ремонт. Если трудно понять, как разбирать карданный вал («Газель»), фото комплектующих из нашей статьи помогут существенно ускорить процесс снятия и разборки.

Основные причины и признаки дисбаланса

Существует целый ряд причин, которые могут вызвать появление дисбаланса вала. Итак, к основным из них можно отнести:

  • дефект одной из составляющих кардана, допущенный в момент ее изготовления;
  • различного рода повреждения, возникшие в результате ударов, столкновений, попадания в яму и т.д.;
  • износ карданной передачи;
  • низкокачественный ремонт, произведенный в прошлом;
  • при сборке кардана не были соблюдены технологические зазоры и т.д.

Кроме того, порой балансировка требуется даже для нового кардана. Объясняется это тем, что далеко не всегда на заводе-изготовителе делают качественную балансировку вала.

Основным признаком, свидетельствующим о разбалансировке карданной передачи, является возникновение характерной вибрации. При этом она возрастает пропорционально увеличивающейся скорости автомобиля.


Балансировка карданного вала

Когда проводится балансировка карданов

Балансировка этого элемента производится в следующих случаях:

  • выявление производственного дефекта этой детали в процессе эксплуатации автомобиля. Это происходит не часто, однако, от пусть даже небольшого количества брака не застрахован ни один производитель. Так, например, в компании БМВ официально заложенная доля брака составляет 0,5%, на ВАЗе эта цифра вдвое больше;
  • при замене карданного вала, вызванной его поломкой;
  • нарушение технологических зазоров между комплектующими кардана в процессе его сборки и установки на автомобиль (балансировка сперва осуществляется на стенде, после чего элемент разбирается, и балансировка производится на машине);
  • если установка карданного вала была осуществлена не в соответствии с технологическими требованиями, может быть нарушена его центровка. В этом случае кардан снимается и вновь отправляется на балансировочный стенд, после чего повторно устанавливается на машину;
  • наиболее частая причина того, что кардан начинает бить, — это его механическое повреждение на дороге. Находясь под днищем автомобиля, кардан запросто может получить удар отлетевшим из-под колеса камнем, вследствие чего его центровка нарушается;
  • теоретически, нарушение сбалансированности этой детали может стать следствием коррозии, изменившей геометрию какой-либо составляющей кардана, либо даже банальное загрязнение. Однако в этом случае дисбаланс будет не столь большим, чтобы заметно влиять на качество работы этого механизма.

?Типы карданных передач

В основном большинство автомобилистов связывают понятие карданной передачи с работой трансмиссии заднеприводных машин. На самом деле она используется не только в этом узле авто. По аналогичному принципу работает рулевое управление и еще некоторые механизмы, которые соединяются с соседними под разным углом.

Существует 4 типа передач:

  1. асинхронные;
  2. синхронные;
  3. полукарданная гибкая;
  4. полукарданная жесткая.

Самый известный вид карданных передач – асинхронный. Основное применение – в трансмиссии. Еще она называется передача с шарниром неравных угловых скоростей. Такой механизм состоит из двух вилок, которые соединены крестовиной под прямым углом. Наконечники с игольчатым подшипником позволяют крестовине плавно перемещаться в соответствии с положением самих вилок.

Данный шарнир имеет одну особенность. Он передает неравномерный показатель крутящего момента. То есть скорость вращения подсоединенных валов периодически отличается (за полный оборот второстепенный вал два раза обгоняет и два раза отстает от главного). Для компенсации такой разницы используется еще один шарнир (на противоположной стороне трубы).

Как работает асинхронная передача, показано в видео:

Работа карданного вала. Work propeller shaft.

Watch this video on YouTube

Синхронная передача оснащается ШРУСом. С данным устройством знакомы владельцы автомобилей с передним приводом. Шарнир равных угловых скоростей соединяет дифференциал со ступицей переднего колеса. Иногда данный им комплектуются трансмиссии более дорогих полноприводных авто. По сравнению с предыдущим типом синхронная передача менее шумная, но более дорогая в обслуживании. ШРУС обеспечивает одинаковую скорость вращения двух валов с углом наклона до 20 градусов.

Гибкая полукарданная передача предназначена для вращения двух валов, угол наклона которых не превышает 12 градусов.

В современной автомобильной промышленности жесткая полукарданная передача редко применяется. В ней шарнир передает крутящий момент при смещении угла наклона валов до двух процентов.

Существует также закрытый и открытый тип карданных передач. Отличаются они тем, что карданы первого типа помещаются в трубу и чаще состоят из одного шарнира (применяется в грузовых автомобилях)

Технологичный метод ремонта

Станок для балансировки карданов

Но если для такого дела не жалко 5 тыс. руб., именно такой будет цена балансировки вала в мастерской, то рекомендуем отправится к специалистам. Выполнение диагностики в ремонтных мастерских подразумевает использование специального стенда для динамической балансировки. Для этого карданный вал демонтируют с машины и устанавливают на него. В состав прибора входит несколько датчиков и так называемых контрольных поверхностей. Если вал разбалансирован, то при вращении он будет касаться своей поверхностью упомянутых элементов. Так анализируется геометрия и ее искривления. Вся информация отображается на мониторе.

Выполнение ремонтных работ может выполняться различными методами:

  • Установка пластин-балансиров непосредственно на поверхности карданного вала. При этом их масса и место установки точно вычисляется компьютерной программой. А крепятся они при помощи заводской сварки.
  • Балансировка карданного вала на токарном станке. Этот метод используется в случае значительного повреждения геометрии элемента. Ведь при этом зачастую приходится снимать некоторый слой металла, что неизбежно приводит к снижению крепости вала и увеличению на нагрузки на него в режимах нормальной работы.

Подобный станок для балансировки карданных валов своими руками сделать не получится, поскольку он очень сложен. Однако без его использования качественную и надежную балансировку выполнить не удастся.

Итоги

Отбалансировать кардан самому в домашних условиях вполне реально. Однако необходимо понимать, что самостоятельно невозможно подобрать идеальную массу противовеса и место его установки. Поэтому самостоятельный ремонт возможен лишь в случае незначительных вибраций или как временный метод избавления от них. В идеале же нужно ехать на станцию техобслуживания, где вам сбалансируют кардан на специальном станке.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
FAQ по авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
