Блоки обхода штатного иммобилайзера

Обходчик иммобилайзера системы RFID

Все обходчики такого типа похожи по конструкции и схеме подключения. По сути это удлинитель для считывания ключа/чипа с возможностью включить и выключить этот удлинитель. За включение и отключение отвечает сигнализация или устройство осуществляющая непосредственно запуск двигателя автомобиля. Такой удлинитель даёт возможность спрятать ключ/чип поглубже от глаз и рук не добрых людей, что значительно повышает защиту автомобиля. Главным отличием обходчиков, является организация управления включением и отключением . В одном случае управление происходит по проводу минусовым потенциалом (при таком управлении есть опасность. что угонщик найдя блок сигнализации с эмитирует управление обходчиком и обойдет штатный иммобилайзер как это делает сигнализация) , а в другом случае,  управление по проводу осуществляется кодовой посылкой, что более надежно защищает автомобиль от возможности угона  (угонщик не сможет управлять обходчиком, даже если он добрался до установленной сигнализации с автозапуском) . Кодовый обходчик имеет Pandora и др.

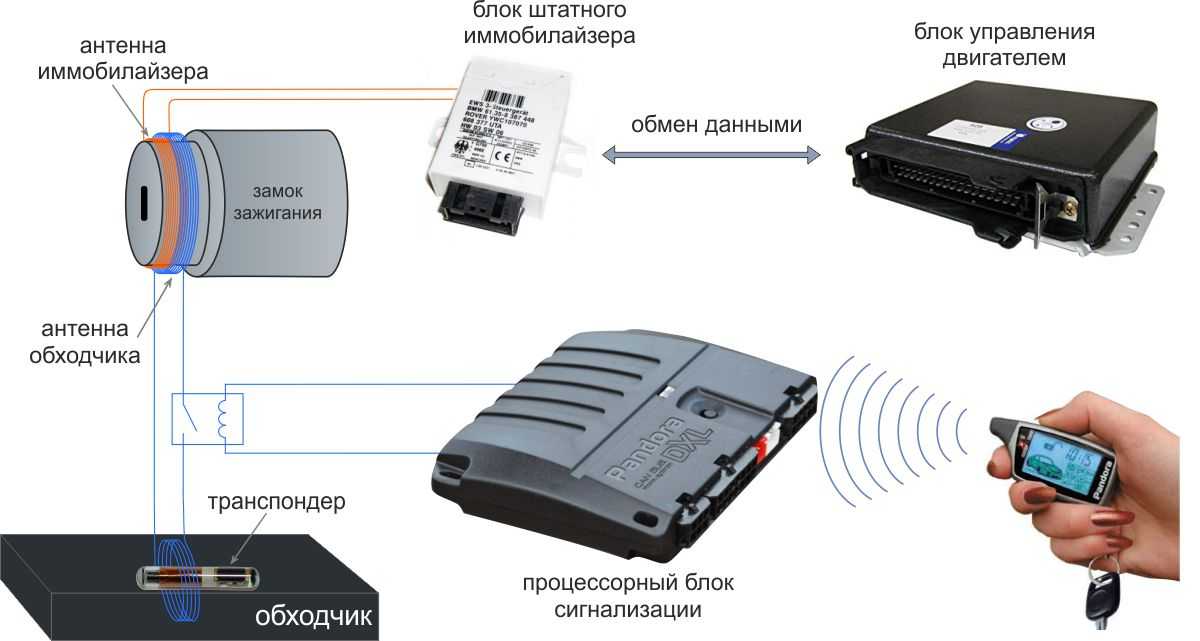

Рассмотрим принцип работы простого обходчика иммобилайзера. Обходчик состоит из 2-х кольцевых антенн, встроенного реле и корпуса с разъемами и платой где все это размещено .При помощью двух кольцевых антенн, сигнал запроса иммобилайзера и ответ чипа на запрос транслируются туда и обратно. Одна из антенн расположена рядом со штатной антенной, а другая обвивает тело спрятанного ключа с чипом внутри обходчика

Очень важно, чтобы расстояние между штатной антенной RFID и антенной обходчика было минимальным. Реле служит для соединения этих антенн во время дистанционного запуска и разъединяет их по окончанию работы двигателя или срабатыванию сигнализации

Реле управляется двумя проводами, на одном присутствует напряжение +12В ( постоянное или при включении зажигания не принципиально), другой служит для управления минусовым потенциалом. Когда на обоих концах катушки реле есть напряжение, оно включается и своими контактами соединяет провода колец образуя замкнутый контур в котором идет энергоинформационный обмен. Схемы подключения обходчика представлена на рисунках Схема 1 и Схема 2.

Стандартное подключение Обходчика

Важно чтобы расстояние между штатной антенной RFID и антенной модуля BP-2 было минимальным. Схема рекомендуется при слабом сигнале штатного транспондерного ключа

Отрежьте разъем на конце серых проводов и подключите серые провода в разрыв цепи антенны штатного иммобилизатора. Рамочная антенна модуля в этой схеме не используется.

Как подключить обходчик

Установка обходчика иммобилайзера не является сложным процессом при любой схеме запуска двигателя. Если применяется кнопка, нужно отыскать антенну и установить ее в рулевой колонке.

Перед обходом понадобится определить тип системы, которая расположена в машине. Для этого можно изучить надписи на бородке ключа.

Чтобы подключить устройство без трудностей и ошибок, нужно учесть такие рекомендации:

  • Любые операции с устройством должны осуществляться только с помощью системы сигнализации.
  • Блок управления должен взаимодействовать с большим количеством машин.
  • Функциональность штатного иммобилайзера не должна ограничиваться.
  • Запуск силовой установки должен осуществляться лишь стандартными ключами.

Для системы RFID

Приспособления для систем RFID основаны на модуле с ключом или чипом и ретрансляторе. В базовом комплекте предоставляется антенна, которую нужно установить возле замка зажигания. Дистанция между катушкой антенн не должна быть большой. Когда запускается обходчик, через реле подается сигнал от чипа, вызывающий распознавание ключа. Если авторизация прошла без конфликтов, начинается процесс запуска силовой установки.

Для системы VATS

Для подключения обходчика иммобилайзера стандарта VATS нужно выполнить предварительный замер параметров резистора. В этом случае нужно придерживаться такой инструкции:

  1. Определить, где находятся провода от контактов.
  2. Разрезать один провод и подсоединить цепь в мультиметр.
  3. Разместить оригинальный ключ в замке и запустить зажигание.
  4. Зафиксировать полученные данные с точностью до второго знака.

Руководствуясь полученными данными, нужно приобрести дополнительный резистор, который будет подключаться к общей цепи с помощью реле от сигнализационной системы.

Бесчиповый обходчик

Чтобы подключить бесчиповый обходчик, необходимо:

  1. Закрепить блок в нужном месте, руководствуясь инструкцией.
  2. Запустить зажигание.
  3. Запустить мотор и отключить зажигание. При выполнении этой процедуры прибор выполнит считывание кода.
  4. Отключить минусовый провод.

Если возникнет необходимость, обходчик можно будет установить на другом автомобиле. Чтобы очистить память от кода, нужно применить 2-кратное подключение провода с отрицательным зарядом.

Усовершенствованные модели, которые устанавливаются на машинах премиум-класса, требуют двойного монтажа. При первичной установке обходчик сохраняет важные данные, затем демонтируется и поддается программированию, а после этого устанавливается на место своего постоянного размещения.

Особенности практической реализации схемы

Допустим, вы планируете изготовить обходчик иммобилайзера. Тогда без штатного ключа, прописанного в блоке управления, ничего не получится. Возьмите чип разобранного ключа, удалите элемент питания.

Показанную конструкцию можно разместить внутри термоусадочной трубки. А поверх нужно намотать провод (ровно 50 витков).

Рассмотрим, как изготовить модуль обхода иммобилайзера из легко приобретаемых деталей: 4-контактного реле, диода 1N4001, обмоточного провода (d=0,35-0,5 мм).

Выполняя установку модуля в авто, позаботьтесь о следующем: сам модуль должен быть размещен скрытно, до него должен дотягиваться шнур питания (1-2 А). Сборку обходчика и его установку проводят согласно двум схемам, показанным в начале «главы 1».

Изготовление модуля обходчика

Модуль обхода штатного иммобилайзера, если он изготовлен фабрично, может содержать даже активные элементы (транзисторы и т.п.). Однако корпус подобных модулей всегда выполнен из пластика. Это не случайно. Если корпус изготовить из металла, вы получите эквивалент короткозамкнутого витка в главной катушке – той, которая навита вокруг ключа.

Выполняя установку модуля, это обстоятельство нужно учитывать тоже. Не располагайте корпус вблизи металлических поверхностей (это желательно).

Допустим, изготовить короб вам удалось. Теперь возьмите 4-контактное реле, рассчитанное на 12-14 Вольт, и закрепите его внутри корпуса. Выполняя обход иммобилайзера, вы коммутируете ток меньше ампера. Поэтому реле может быть любым, лишь бы оно выдержало значительное число срабатываний.

Диод «1N4001» лучше припаять к отводам реле. При этом помните, что включение диода идет в обратной полярности («стрелка» направлена «от минуса»).

Из корпуса будут выходить 4 провода:

  • Двухжильный шлейф для подключения внешней катушки. Ее установку обычно проводят «на месте», сняв кожух с замка.
  • Провод питания отрицательной полярности (пойдет к сигнализации).
  • Шнур «+12 Вольт» (питание на него будет поступать постоянно).

Еще раз сверьтесь с той схемой, которая приведена вначале. Сам обходчик иммобилайзера не содержит только «круглую» катушку. Получается, что из модуля выходят четыре шнура. Они и перечислены в списке.

Тонкости изготовления «обманной катушки»

Катушка индуктивности размещаемая рядом с замком, должна содержать 50 витков обмоточного провода. Его марка может быть любой, но тонкий обмоточный кабель будет постоянно рваться. Возможны два варианта:

  • Деталь под названием «катушка» изготовляют отдельно и закрепляют ее на кожухе замка, когда проводится установка (монтаж) системы;
  • Сам кожух замка демонтируют, предварительно отключив электрический разъем, а шнур наматывают прямо на кожух.

В первом случае можно использовать стеклянный стакан, покрытый изоляционной лентой. Обмотку на последнем этапе скрепляют, для чего используется смола «эпокси».

Результат всех стараний будет выглядеть, как показано на фото.

Если говорить о «случае 2», результат может выглядеть еще лучше.

Закрутив в черный пластик разогретые саморезы, их шляпки используют затем как клеммы. Тонкий провод припаивают к поверхности клемм, предварительно зачистив его. Желаем успеха.

Иммобилайзер, как штатный охранник автомобиля

Практически все современные автомобили с конвейера оборудуются иммобилайзером — устройством, которое исключает возможность запуска автомобиля любым ключом, кроме одного-единственного, код которого прописан в мозгах электронной системы управления. Запустить автомобиль не удастся даже при том условии, что ключ будет идеально скопирован, а его конфигурация будет точнейшим образом повторять оригинал.

Некоторые модели иммобилайзеров оборудованы дополнительными функциями, которые в буквальном смысле, делают автомобиль неподвижным. Они блокируют КПП, тормоза, рулевое управление, всю электронику. В общем, автомобиль без оригинального ключа становится просто элементом ландшафтного дизайна, не более того. Только некоторые владельцы настолько крепко дорожат своим автомобилем, что одной противоугонной системы бывает недостаточно. В этом случае приходится устанавливать вторую, которая будет интегрирована еще глубже, и должна уживаться со штатным иммобилайзером.

Принцип действия и функции иммобилайзера

В ключе зажигания любого современного автомобиля находится небольшой транспондер. Это устройство, отправляющее высокочастотный сигнал. Он идёт к иммобилайзеру, устройству, встроенному в замок зажигания автомобиля. Назначение иммобилайзера сводится к следующему: принять сигнал транспондера, обменяться с ним данными, распознать их, и если они окажутся верными, связаться с контроллером ECU и разрешить ему включить зажигание. Обмен данными между иммобилайзером и автомобильным контроллером всегда осуществляется на низкой частоте и по зашифрованному протоколу.

Последовательность запуска двигателя иммобилайзером

Обходчик иммобилайзера системы VATS

Автомобили с системой VATS оснащены ключом зажигания с вмонтированным в него резистором. Обычно резистор имеет сопротивление 390-11800 0м. Сопротивление этого резистора индивидуально для каждого автомобиля. Чтобы обойти такой иммобилайзер и завести автомобиль, нужно подключить резистор вместо ключа к проводам VATS. В автомобиле провода VATS — это два провода выходящие из района рулевой колонки. Цвет их может быть различным:  Два Белых провода или один Фиолетово-Белый, а другой — Бело-Черный или Желтый и Оранжево-Черный. Эти 2 провода часто заключены в Оранжевый, Белый или Чёрный кембрик.

  • Сначала находим нужные нам провода и разрезаем любой из них.
  • Затем измеряем сопротивление ключа и находим нужное нам значение, а для этого :
    1. Устанавливаем селектор мультиметра в положение измерения сопротивления
    2. Поворачиваем ключ зажигания в положения  зажигание
    3. Подключаем мультиметр одним щупом на отрезанный провод который идет от замка, а второй щуп на не разрезанный провод.
    4. Записываем показания сопротивление с точностью до двух знаков после запятой
    5. Чтобы быстро подобрать сопротивление, лучше воспользоваться переменным, многооборотным резистором. Если подбирать постоянные резисторы, то их погрешность не должна быть более 5%, чтобы не возникало проблемы с запуском.
  • По схеме А через контакты реле подключаем «подобранный» нами резистор к проводам. Разрезанный провод идущий от замка  подключаем к НЗ контакту реле. Другой конец разрезанного провода подключаем к Общему контакту реле. Нужное нам сопротивление одним концом подключаем к НР контакту Реле, а другим концом к не разрезанному проводу. Обмотку реле одним концом подключаем к +12 Вольт, а другой конец подключается к сигнализации с управлением (-) для включения обходчика.

Обходчик иммобилайзера

В России, самой холодной стране мира, среди автовладельцев очень востребован автоматический запуск двигателя автомобиля для прогрева. Да и летом куда приятней садиться в заранее охлажденную машину. Обычная сигнализация с автозапуском решает эту проблему, но на пути встает «штатный охранник» — иммобилайзер, который для запуска двигателя требует наличия «родного» ключа с чипом в замке зажигания. Что же делать? На сегодняшний день существует несколько способов обхода штатного иммобилайзера.

Вариант первый – отключить иммобилайзер

Не самый лучший выход. Во-первых, далеко не в каждом автомобиле можно вот так запросто «вырубить» штатную защиту, разве что в машинах, произведенных для российского рынка. Во-вторых, если Вы подобрали себе не очень удачную сигнализацию, поддающуюся всяким код-грабберам, не исключено, что в Вашей теплой машине однажды уедет кто-то другой.

Вариант второй – стандартный обходчик иммобилайзера

Реализуется с помощью чипа из запасного ключа (или ключа целиком, если извлечь чип невозможно). Также, можно сделать копию чипа ключа, или приобрести дополнительный ключ у официального дилера.

Сам обходчик представляет собой небольшую коробочку с чипом (или целым ключом) внутри, которая прячется где-нибудь подальше в машине. Транспондер определенным образом подключается к блоку штатного иммобилайзера и к модулю автосигнализации. В момент автозапуска, с разрешения автосигнализации происходит считывание и опознание чипа. В результате иммобилайзер «думает», что хозяин уже за рулем, и разрешает пуск двигателя.

Плюсы стандартного обходчика:

  • задача обхода иммобилайзера решается относительно быстро и недорого;
  • практически не нарушается работа штатного иммобилайзера – автомобиль по-прежнему под охраной.

Минусы связаны в основном с использованием целого ключа, а не чипа:

  • при заключении договора со страховой компанией Вам понадобится полный комплект ключей, а в случае угона могут возникнуть проблемы со страховыми выплатами (умышленное оставление ключа в автомобиле);
  • в случае потери единственного оставшегося ключа, если эта неприятность случится зимой, автомобиль скорей всего придется эвакуировать в автосервис для извлечения запасного ключа (исключение составляют авто с АКПП и функцией запуска с дополнительного брелка). Летом возможно извлечение ключа в «полевых условиях», для этого Вам придется дождаться приезда мастера из автосервиса, и расстаться с ощутимой суммой денег;
  • поскольку стандартный обходчик транслирует сигнал от запрятанного чипа на достаточно высокой частоте, в мороз или жару могут возникать проблемы со стабильностью работы автозапуска.

Вывод: отличный бюджетный вариант обходчика штатного иммобилайзера, если у Вас в наличии имеется 3 ключа. Приемлемый вариант, если ключа два, и из одного возможно извлечь чип. Во всех остальных ситуациях, возможно, имеет смысл потратиться на изготовление дубликата чипа (от 3000 руб), или на бесключевой обходчик иммобилайзера.

Современные тенденции. Бесключевой обходчик иммобилайзера.

На сегодняшний день бесключевой обход иммобилайзера является самым перспективным направлением в области автозапуска современных автомобилей. Этот вариант позволяет обойтись вообще без помощи автомобильного ключа или чипа – бесключевой обходчик «вклинивается» непосредственно в диалог между иммобилайзером и блоком управления двигателем, разгадывает протокол обмена, и в нужный момент транслирует нужный сигнал. При этом иммобилайзер продолжает работать в обычном режиме, надежно защищая автомобиль.

Бесключевой обходчик полностью решает все проблемы, имеющиеся у стандартных обходчиков:

  • все ключи остаются на руках у владельца;
  • автозапуск становится намного безопасней — в то время как запущенный дистанционно двигатель работает, рулевое колесо остается заблокированным, селектор АКП – неподвижным и т.д.;
  • дистанционный запуск идеально работает при высоких и низких температурах, поскольку не привязан к нестабильному высокочастотному каналу.

Учитывая то, что стоимость изготовления чипа для некоторых современных авто может быть четырех- и даже пятизначной, бесключевой обходчик в таких случаях становится самым оптимальным вариантом цивилизованного дистанционного запуска двигателя.

Не дающего запустить двигатель проворотом личинки замка зажигания, давно уже стало нормой. Однако это автоматически сделало невозможным и автозапуск: не «видя» ключа зажигания в замке, ЭБУ впрыска не даст мотору завестись. Поэтому приходится применять обходчики иммобилайзера – устройства, имитирующие ключ или чип-карту.

Поделки своими руками для автолюбителей

В этой статье хочу рассмотреть как можно самому сделать обходчик штатного иммобилайзера, а для этого нам понадобиться;

Кусок пенополиуретана толщиной 10 мм, обмоточный провод в лаковой изоляции диаметром 0,3 мм, малогабаритное слаботочное герконовое реле РЭС-55А, двухжильный телефонный провод с разъёмами, телефонная розетка с одним разъёмом, разъём типа тюльпан (мамочка и папочка), паяльник, флюс и припой, изолента, тонкая термоусадочная трубочка, клей «Момент», прибор.


Для начала необходимо определиться в диаметрах каркасов катушек, которые предстоит намотать, для расчёта необходимого количества витков (индуктивность катушек должна быть примерно 25-27 мкГн) можно использовать бесплатную программу «Coil32».

Диаметр каркаса катушки для чипа примерно — 10мм, длина намотки — 10 мм, диаметр провода – 0,3мм, индуктивность катушки – 25мкГн, тип катушки — многослойная = примерно 60 витков.

Диаметр каркаса катушки для монтажа на приёмную антенну штатного иммобилайзера примерно — 60 мм, длина намотки – 3мм, диаметр провода – 0,3мм, индуктивность катушки – 25мкГн, тип катушки — многослойная = примерно 15 витков.

Конструкция и способ установки приёмной антенны штатного иммобилайзера, не позволяет намотать катушку обходчика прямо на неё (в идеале это должно быть так). Поэтому делаем универсальную петлю диаметром 60 мм.

На каркасе подходящего диаметра мотаем катушку для монтажа наприёмную антенну штатного иммобилайзера:


Скрепляем витки каплями клея «Момент» (чтобы не расползались) и снимаем катушку с каркаса.


Обматываем катушку ПВХ изолентой (для удобства обмотки режем изоленту — вдоль пополам).

К концам катушки припаиваем кусок телефонного провода с разъёмом и изолируем оголённые части проводов.

Демонтируем чип иммобилайзера из запасного штатного ключа зажигания.


От куска пенополиуретана отрезаем кусок размером 20 х 10 х 10 мм. По центру (вдоль) протыкаем отверстие для чипа. И вставляем его внутрь.Сверху мотаем катушку, припаиваем кусочки проводов и изолируем.

Собираем обходчик по схеме и помещаем его в корпусе телефонной розетки.


Обходчик готов.


В автомобиле: установливаем катушку обходчика над антенной штатного иммобилайзера, корпус обходчика за панелью приборов, подключаем к цепям согласно схеме. Опробуем автозапуск.


Схема подключения обходчика.

Автор; Вячеслав г.Самара

Популярное;

  • Самодельный тестер для проверок катушек авто
  • Переносная катушка-переноска своими руками
  • Силиконовые высоковольтные провода зажигания своими руками.
  • Как сделать ветрогенератор своими руками
  • Тормозные колодки с электронным датчиком своими руками
  • Перемотка катушки сабвуфера Pioneer TS-W304R своими руками.

  • Паяльник для выпаивания светодиодов своими руками
  • Станок отрезной из болгарки своими руками

Обход иммобилайзера глазами угонщиков

Ориентируя систему на взаимодействие с обходчиками, важно понимать, что аналогичными путями пользуются и злоумышленники. Разумеется, они подходят к этой задаче с других сторон, но принципы остаются те же

Наиболее опасным и распространенным средством такого обхода является кодграббер для радиосигнала метки иммобилайзер. Что это такое? В машине автозапуск может быть активирован напрямую, но для дистанционного включения двигателя автовладельцы нередко используют радиометки в одной связке с ключами и брелоком. В этот момент злоумышленник посредством специальных сенсоров может «сканировать» чип и зафиксировать кодовый сигнал. В дальнейшем он переносит его на так называемые болванки наподобие транспондеров, которые позволяют осуществлять не только доступ в салон, но и запуск двигателя.

Как сделать своими руками

Сейчас уже трудно встретить машину не оборудованную иммобилайзером. Чаще всего они используют принцип RFID, что является сокращением от термина Radio Frequency Identification. В машинах американского производства используется несколько другой принцип – VATS или полностью Vehicle Anti-Theft System. В первом случае авто заводится исключительно родным чипованным ключом. Во втором – ключом с вмонтированным резистором с определёнными характеристиками.

Процесс изготовления обходчика иммо не столько трудоёмок, сколько требует определённых навыков электромонтажных работ, поскольку необходимо воплотить в жизнь подобную схему:

За основу взято 5- контактное реле. При подаче бортового напряжения на 85 и 86 отводы, будет разорван контакт между 87а и 30-м отводами. Последний замкнётся на 87. Иными словами, это реле с нормально замкнутым (87а) и нормально разомкнутым (87) контактами.

Само изготовление достаточно просто:

  • подобрать телефонную коробочку;
  • достать чип из дополнительного ключа;
  • из провода компьютерной шины сделать антенну;
  • обмотать изоляцией чип и антенну;
  • из получившейся болванки торчат 2-а проводка;
  • можно собирать схему, разрезав проводок родной антенны.

Правда стоит отметить, что целесообразность подобного творчества очень сомнительна. С точки зрения экономической целесообразности в сравнении со стоимостью сигнализации и автомобиля.

Лучшие модели

Чтобы упростить процесс выбора устройства, выполняющего обход иммобилайзера, следует ознакомиться со списком самых популярных моделей. В их числе:

  • Fortin evo all.
  • Idatalink ads al ca.
  • Starline bp 05.

Idatalink Ads Al Ca

Стоит на 500 руб. дешевле предыдущей модели и пользуется особым спросом среди российских автовладельцев. Прибор качественно выполняет свои функции и хорошо совмещается с брелоком или стандартным ключом. При необходимости обходчик легко снимается и устанавливается на другую машину.

Starline Bp-05

  • Отсутствие сложностей в самостоятельном монтаже и обслуживании. Установить этот прибор можно своими руками без помощи автомеханика.
  • Универсальность и хорошее взаимодействие с разными моделями сигнализационных систем.

Бесключевые обходчики

Принцип работы бесключевого обходчика

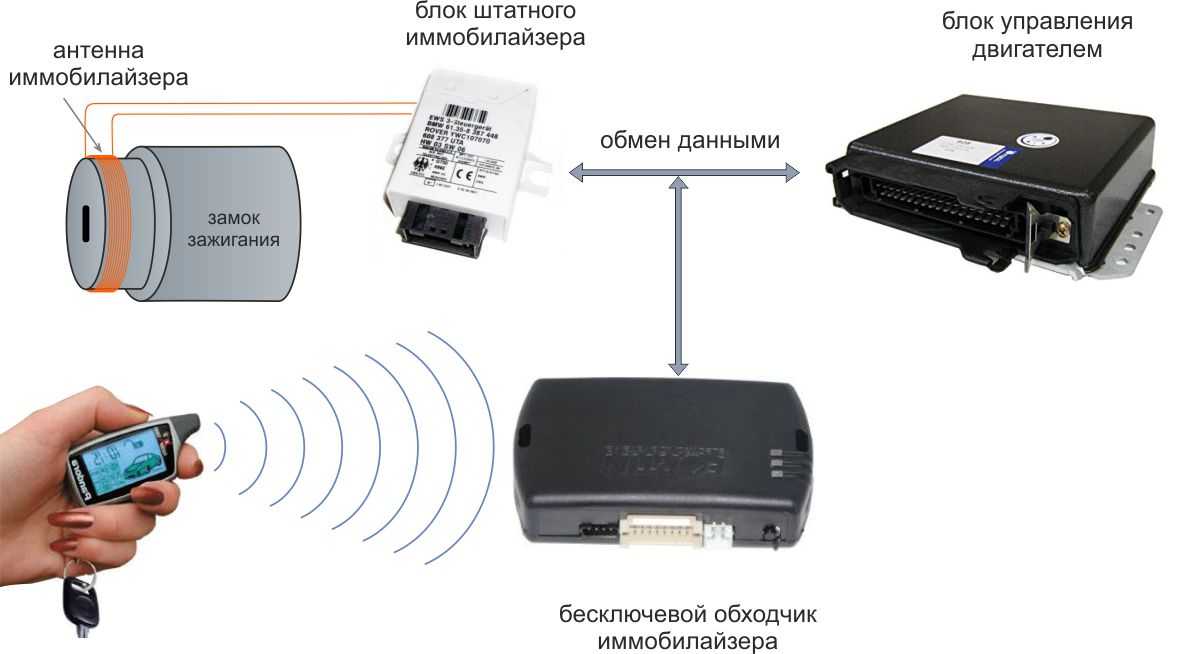

Решением проблемы стали системы бесключевого обхода. Чтобы штатный иммобилайзер дал команду на разрешение запуска, ему нужно лишь получить определенный сигнал со своей антенны. Для этого вовсе не обязательно наличие рядом с антенной чипа – если подключить к ней устройство, способное генерировать нужный сигнал, то распознавание пройдет успешно, а все ключи останутся работоспособными.

Бесключевой обходчик иммобилайзера Fortin EVO-KEY

По такому принципу работает, пожалуй, самый известный модуль бесключевого обхода иммобилайзера – канадский Fortin F1 и его более новые модели вплоть до Fortin Evo-All. При установке он подключается к сигнализации и проводам, по которым осуществляется связь блока иммобилайзера со считывателем. Затем выполняется процедура обучения: сначала блок обходчика, «слушая» сигнал с антенны, запоминает код чипа, находящегося в ключе зажигания, а затем его имитирует.

Причем подобные модули успешно работают не только на простейших иммобилайзерах с постоянным кодом, но и на системах с динамически изменяемым кодом – главное, чтобы производитель обеспечил поддержку конкретной модели автомобиля. Используя ноутбук с предоставляемым разработчиком программным обеспечением, можно провести декриптовку ключа шифрования, после чего блок бесключевого обхода сможет имитировать динамический код так же как это делал бы штатный чип иммобилайзера.

К популярности модулей Fortin в России руку приложили в первую очередь инженеры StarLine. Эти блоки не просто продавались в комплекте с рядом сигнализаций, но и их программное обеспечение подгонялось под потребности рынка. Поэтому модули Fortin (перемаркированные как StarLine F1) работают и с автомобилями премиальных марок, и с популярными в нашей стране «бюджетками» от Kia/Hyundai, GM, Renault и так далее.

В модули Fortin изначально заложена максимальная универсальность. А вот их конкуренты из iDataLink предпочли пойти по пути создания более специализированных моделей: например, модуль START-BM1 предназначен исключительно для BMW/Mini, START-BZ1 – для Mercedes-Benz, START-VW2 – для автомобилей концерна VAG и так далее. Подобные системы удобнее в установке. Их жгут проводов подключается к штатной проводке «разъем в разъем» (подобное предлагает и Fortin, но «узкоспециализированный» жгут, скорее всего, придется покупать на том же ebay), сами алгоритмы лучше «заточены» под конкретные применения. К тому же нет привязки к конкретной марке сигнализаций. Тот же StarLine F1 с сигнализациями от других производителей далеко не факт, что заработает, что и указано в паспорте. Системы от iDataLink же являются законченными устройствами автозапуска – мотор можно заводить штатным радиоключом автомобиля.

В продаже встречаются и другие специализированные бесключевые обходчики. Например, модуль BPImmo TL-1 стал популярен благодаря распространенности праворульных «тойот». Это единственный бесключевой обходчик, официально поддерживающий внутрияпонские Corolla Fielder, Mark X и так далее.

Интересно, что разработчики t тоже не стали «изобретать велосипед», как и их питерские коллеги. Предлагаемый модуль автозапуска Pandora RMD-7 сам по себе не имеет функции бесключевого обхода, но интегрируется с универсальным обходчиком от iDataLink, работающим по CAN-шине, реализуя так называемый «умный» обход.

Принцип работы

Если удалось сделать свой правильный выбор в пользу ключевого варианта обходчика иммобилайзера. Согласовать с производителем (продавцом) возможность его совместной работы с установленной сигнализацией. Разобраться с принципами его работы будет не сложно:

  • правильно выполнить монтаж сигнализации;
  • установить обходчик иммобилайзера с чипованным ключом и ретрансляционными антеннами;
  • установить антенну модуля обхода иммобилайзера непосредственно на замке зажигания;
  • подать сигнал на дистанционный запуск двигателя автомашины с брелка автосигнализации на процессорный блок установленной сигнализации;
  • полученный сигнал сигнализации ретранслируется на антенны обходчика;
  • тот в свою очередь передаёт его на антенну замка зажигания;
  • оттуда он направляется для согласования на блок иммо;
  • блок управления двигателем подтверждает согласованный сигнал;
  • сигнализация осуществляет дистанционный запуск двигателя;
  • высокочастотные сигналы между антеннами могут снижать свою эффективность в случае экстремальных температур.

при потере единственного ключа зажигания немедленно последуют значительные затраты на вызов сервисного электрика и изготовление правильно выбранного чипованного дубликата.

Подобных недостатков лишены модели приборов с бесключевым принципом работы. Принцип их работы заключён в предварительном программировании собственных транспондеров до их установки на автомобиль:

  • предыдущий вариант обходчика выполняет передачу данных по высокочастотному каналу, транслируя их от тщательно спрятанного транспондера;
  • в рассматриваемом случае используется другая линия связи – между иммобилайзером и контроллером автомашины;
  • для передачи сигнала по этой линии требуется правильно расшифровать протокол обмена и вовремя подать полученный код;
  • подобная расшифровка напоминает кодграбберное сканирование при диалоговом принципе работы автосигнализации;
  • в связи с этим процесс обучения обходчика является обязательным;
  • получая необходимые данные при таком обучении, прибор в дальнейшем будет самостоятельно вести диалог со штатным контроллером.

Обладая множеством положительных качеств, следует признать, что подобные обходчики значительно дороже классических образцов. Более того надо быть крайне осторожным при их постановке на автомобили с различными системами запуска и типами сигнализаций. Монтаж на авто с запуском от ключа зажигания будет отличаться от монтажа на машины с кнопочным пуском.

Различают 2-а вида подобного оборудования:

1. соло-вариант

  • программирование обходчика выполняется исключительно на одну модель транспортного средства оборудованного сигнализацией;
  • дополнительно могут управлять функциями всех дверей и багажника;
  • переустановка на модель авто другого бренда невозможна;
  • является наиболее демократичным ценовым вариантом.

2. мульти-вариант;

  • программирование выполняется на целую серию моделей различных брендов;
  • установка возможна на большинство популярных моделей автомобилей и типов сигнализаций;
  • наиболее затратный из всех существующих конструкций обходчиков.

Монтаж обходчиков иммобилайзера обычно выполняется одновременно с установкой автосигнализации. Подобное творчество достаточно трудоёмко и требует не только соответствующих знаний, но и определённого опыта. При недостаточном опыте можно привести в негодность как сам иммобилайзер так и сигнализацию.

Дополнительные советы для начинающих конструкторов – как создать обходчик правильно

Автомобилисты, которые собираются изготавливать бесключевой обходчик для штатного иммобилайзера должны знать, какая система защиты работает на их транспортном средстве. Если на автомобиле – это актуально для большинства современных машин, установлены защитные системы RFID и VATS, то для изготовления иммобилайзера понадобятся следующие компоненты:

  • чип от запасного ключа иммобилайзера;
  • реле;
  • двухсторонний скотч и изоляционная лента;
  • достаточно большой отрезок трансформаторной проволоки.

Все процессы, которые производятся автолюбителем, должны быть выполнены максимально аккуратно и чётко. Стоит следовать стандартному плану изготовления такого оборудования.

Обходчик иммобилайзера, который человек сконструировал самостоятельно, не будет иметь настолько аккуратного вида, как это наблюдается у магазинных вариантов, но при этом его продуктивность не будет уступать купленному устройству. Один конец провода обходчика необходимо соединить с проводом штатной антенны – это нужно для передачи данных к иммобилайзеру. Судя по тому, что нарисовано на схеме установки, другой конец провода должен подключаться к блокировочному реле.

Простота конструкции и её продуктивная работа заинтересуют многих водителей. Схема конструирования и установки будет понятной для каждого, кто хоть немного знаком с электрикой и механикой. Такое простое устройство будет без проблем работать со всеми штатными иммобилайзерами и предоставлять автовладельцу возможность осуществлять бесключевой доступ к системе движения транспортного средства. Установка производится очень быстро, но в процессе крепления нужно чётко помнить место нахождения чипа, чтобы не повредить его.

https://youtube.com/watch?v=N2qpDNnMTqM

Стандартная схема подключения поможет быстро разобраться что и к чему. Если у автовладельца пока что нет времени заниматься самостоятельной конструкцией обходчика, он просто может примотать чип к антенне при помощи изоленты и это будет самым простым вариантом устройства такого плана. Такой обходчик тоже можно использовать, но это не совсем удобно, а вот полноценная конструкция будет работать с охранных оборудованием на протяжении длительного времени. Самостоятельно изготовленный обходчик – это реальная возможность получить продуктивное средство защиты и при этом сэкономить.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
FAQ по авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
