Тюнинг салона ваз 2107 своими руками: приборной панели бороды, сидений , как снять приборы

Подготовка к покраске

Реставрация торпеды начинается с подготовительного этапа, который включает в себя демонтаж и подготовку поверхности детали к нанесению краски.

Чтобы не испачкать салон и защитить его от неприятного запаха растворителей и краски, торпеду снимают. Работы по снятию приборной панели выполняйте в такой последовательности, чтобы не повредить деталь:

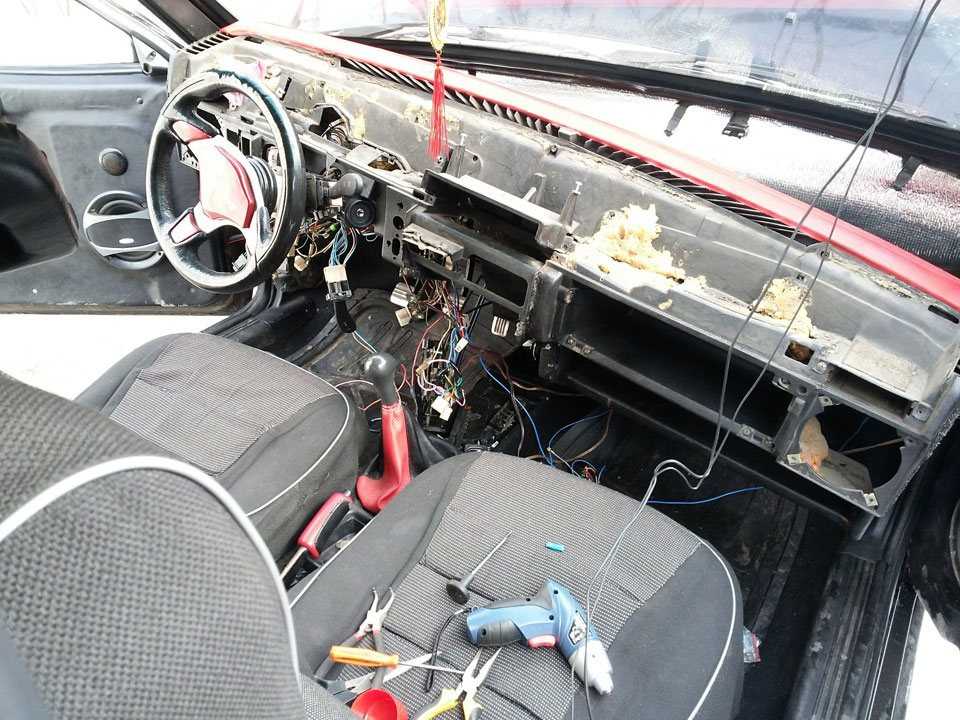

Отключите минусовую клемму аккумулятора.
Демонтируйте съемные элементы: руль, заглушки, декоративные элементы.
Открутите или откройте крепежные элементы.
Аккуратно отодвиньте панель и отсоедините от питания электрическую проводку приборов.
Достаньте панель через переднюю дверь салона.
Демонтируйте приборы и кнопки.

Торпеда в машине постоянно контактирует с руками водителя и пассажиров, поэтому на ней скапливаются грязь и жир. Эти загрязнения способствуют отслоению новой краски, поэтому панель тщательно моют в мыльном растворе, вытирают насухо и обезжиривают. Для очищения можно использовать бытовые моющие средства: специальный автошампунь, раствор хозяйственного мыла, жидкость для мытья посуды и другие. Для обезжиривания подойдут такие растворители, как ацетон, технический спирт или уайт-спирит, а также специальные губки и салфетки для автомобилей, пропитанные обезжиривающим составом.

Чистую обезжиренную торпеду шлифуют, чтобы устранить неровности. Если этот этап выполнить некачественно, слои краски только подчеркнут трещины и царапины на поверхности детали. Шлифовка проводится с помощью наждачной бумаги разной абразивности. Начинать шлифовку нужно более крупной «наждачкой», а заканчивать самой мелкой.

После шлифовки на поверхности панели образуется технологическая пыль, которая испортит результат окрашивания. Ее аккуратно вытирают ветошью или специальной липкой салфеткой. Отшлифованную и обеспыленную поверхность грунтуют для лучшей адгезии краски и полимера. Лучше использовать аэрозольную грунтовку для пластиковых поверхностей, которая легко наноситься и содержит пластификатор, продлевающий срок эксплуатации панели. Состав для грунтования наносится в 2 тонких слоя с промежутком в 15 минут. Перед покраской поверхность еще раз обезжиривают.

Декоративный тюнинг приборной панели

Такой способ заключается в добавлении к существующему внешних элементов декора. Например, обтягивание панели кожей или кожзамом, наклейки для декоративных накладок, использование ярких цветов для шкалы приборов.

Для изменения внешнего вида и стиля приборной консоли вам придётся её разобрать.

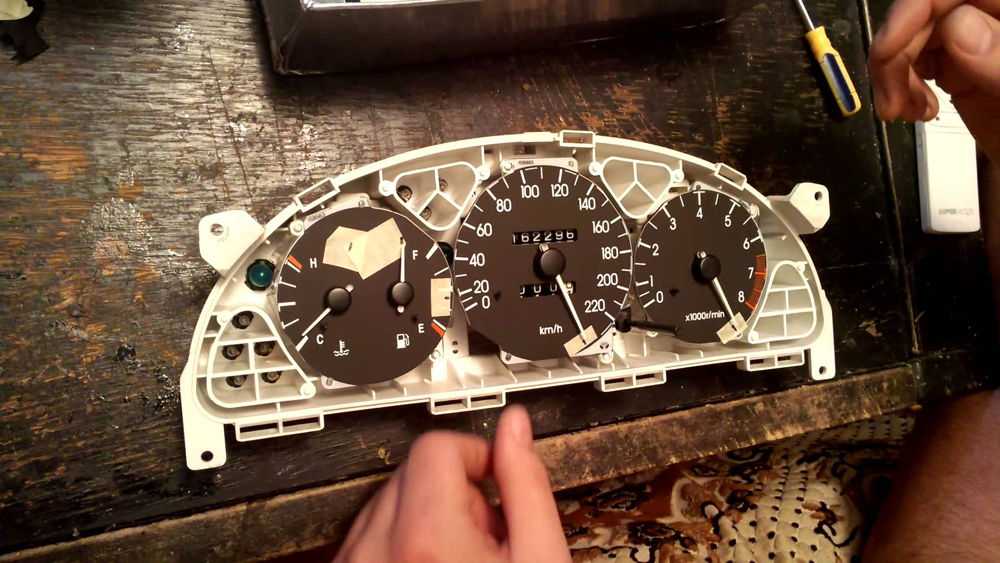

Шкала приборов

Чтобы заменить шкалу приборов, нужно измерить старую и сделать заготовку для новой. Чтобы всё получилось на высшем уровне, можно воспользоваться специальной компьютерной программой для нанесения цифр и делений. Можно поиграться со шрифтами и поэкспериментировать с размером, после чего распечатать и приложить к заготовке, которую, в свою очередь, можно выполнить из пластика или самоклеящейся плёнки, фотобумаги или на крайний случай цветного скотча.

Если вы решили сделать тюнинг спидометра своими руками, перед установкой новой шкалы не забудьте снять стрелочку и поставить её назад после завершения.

Обтягивание салона материалом

Обычно задумываются о перетяжке пластика приборной панели, если её покрытие утратило первоначальный вид и появились явные дефекты.

Качественно выполнить обтягивание можно, лишь сняв панель. Старайтесь не напутать с размерами, чтобы во время раскройки не допустить ошибок. Иначе дерматин будет собираться в складки или растягиваться.

Желательно сделать выкройку и по ней уже вырезать материал, чтобы посмотреть, насколько точно совмещаются составные части в одно целое. Когда подготовительные процедуры закончены, сшиваем все составные части и закрепляем на приборной панели при помощи термоклея и саморезов.

Важно! Подбирая материал, учитывайте его функциональные параметры. Далеко не всегда понравившийся материал смотрится гармонично с салоном

Он может бликовать при попадании на него солнца, выделять неприятные запахи или же, вообще, потерять первоначальный вид под воздействием высокой температуры.

Усовершенствование консоли

Под такими изменениями понимается улучшение функциональности консоли. Тюнинг приборки может заключаться в увеличении стандартных форм и размеров, повышении яркости путём замены ламп накаливания на светодиоды и монтажа дополнительных кнопок.

Значки

Замена значков также может быть частью общей модернизации, но надо чётко знать схему панели и представлять, что в результате вы хотите получить.

Чтобы воплотить в жизнь тюнинг щитка приборов с заменой кнопок, нужно снять щиток и удалить заводские патроны и лампочки накаливания. Затем определиться с расположением светодиодов, которые будут установлены

Постарайтесь отнестись к выбору оттенка светодиодных ламп с особым вниманием, так как от некоторых в ночное время устают глаза, и чёткость показаний приборов может снизиться. Оттенок должен быть не сильно ярким, но в то же время заметным

Клеим наклейки

Тюнинг панели приборов можно сделать при помощи специальных наклеек. Для этого необходимо разобрать панель приборов и достать подложку с цифрами. Не забывайте о том, что на каждую модель автомобиля, есть свои варианты наклеек для замены. Перед тем как наклеить, примерьте на родную панель, подходит ли по размерам и по расположению крепежей, ничего не мешает ли для того чтобы приклеить её.

Когда все подготовительные действия будут выполнены, обезжирьте поверхность и наклейте новый фон для консоли.

Полная замена

Если все перечисленные виды тюнинга вам не по вкусу, хочется чего-то посущественнее, то можно заменить приборную панель на новую, вариантов огромное количество на каждую модель, но не забывайте быть внимательными при выборе, так как все они очень разные и не факт, что подойдут конкретно под ваш автомобиль. Сейчас особой популярностью пользуются консоли с большим дисплеем, конечно, удовольствие это не дешёвое, но зато смотрится серьёзно.

Конечно же, мы привели в статье только самые популярные виды тюнинга щитка приборов, со своим автомобилем можно сделать что угодно, на что только хватит фантазии.

Что придумаете конкретно вы — будет вашей фишкой.

Приборная панель – это важная составляющая в любой машине. Однако, производители авто не особо заморачиваются над оформлением этой части. Чаще всего, они используют стандартную, черно-белую, расцветку, при которой рассмотреть основные показатели бензина и скорости в темное время суток невозможно.Потому, стоит задуматься о более яркой и четкой подсветке, сделав тюнинг приборной панели.

Сложности функционального тюнинга

Часто функциональный тюнинг ограничивается лишь заменой более старых или вышедших из строя приборов автомобиля более новыми и современными. Однако не стоит забывать и том, что к функциональному тюнингу стоит отнести и установку дополнительных элементов контроля автомобиля вроде иммобилайзера, бортового компьютера или встраиваемых дополнительных приборов. Основной проблемой при подобной доработке является не столько выбор комплектующих, сколько их грамотная установка. Чаще всего начинающим любителям тюнинга, которые в домашних условиях захотят провести такую установку, придется столкнуться с такой проблемой, как сложности в калибровке приборов. Представьте себе, что спидометр будет показывать неадекватную скорость движения автомобиля или датчик топлива обманет вас в самый неподходящий момент.

Отдельно нужно сказать и о таком моменте, как законность доработок. То есть – если конструкцией автомобиля предусмотрен спидометр или тахометр именно той модели, которая устанавливается на заводе, достаточно сложно будет объяснить его замену во время техобслуживания. Поэтому лучше проводить эстетический тюнинг приборов, которые уже были установнены на автомобиле, а дополнительные размещать либо сверху приборной панели, либо тех ее местах, которые еще свободны. Эстетический вопрос

При проведении эстетического тюнинга нужно тщательно все спланировать, ведь навыков вам понадобится не меньше, чем при проведении функционального улучшения приборной панели, а кроме него еще и понадобится отменное чувство вкуса. Если вы сами знаете чего хотите, осталось только подготовить необходимые материалы и элементы, а об этом мы поговорим чуть позже, но если четкого плана у вас нет, то стоит заранее его разработать. В первую очередь поищите вдохновения на автомобильных форумах или спросите совета у друзей автомобилистов, которые тюнинговали свои автомобили. Естественно, что у каждого человека исключительно свой вкус, но чьи-то готовые доработки вполне могут натолкнуть вас на интересное решение, которое впоследствии вы сможете реализовать. Кроме того, зная чего вы хотите добиться со своим автомобилем, вы легко сможете подобрать нужные материалы и применить те или иные решения, связанные с изготовлением необходимых для тюнинга элементов.

Вариант фрагментированного шумоподавления

Когда нет возможности полностью разобрать торпедо, остается только один вариант — сделать это частично. Результат от процедуры, конечно, будет не таким впечатляющим, как при капитальной работе, но все же будет заметен. В этой ситуации необходимо снять максимум возможных элементов, которые подвластны вибрации, а значит и образованию «шумного» люфта. С ними нужно поработать так, как это было предложено в 1 и 3 этапах при полном демонтаже торпедо.

Все, что написано выше, относится и к облицовке центрального тоннеля. Зачастую это элемент состоящий из 2 частей, либо цельная конструкция, которую тоже необходимо обработать по представленной технологии.

Многих автомобилистов волнует ответ на вопрос, почему двигатель глохнет после запуска, и что с этим делать. Мы знаем, как справиться с этой проблемой

Функциональный и эстетический тюнинг

После выполнения данных действий можно переходить к следующей части разборки. Необходимо доразобрать приборную панель. Для этого:

откручиваются винты, удерживающие щиток;
отключаются все провода;
снимаются винты, удерживающие сопла;
отключаются кнопки рециркуляции и автоматической сигнализации;
в самом конце снимается иммобилизатор.

Собирается все в обратной последовательности.

Вариантов тюнинга довольно много, потому можно использовать либо один из вариантов как, например, в данном видео:

Функциональный тюнинг

При данном виде тюнинга используются некоторые элементы эстетического. Для начала следует разобраться со шкалой приборной панели.

Для этого нет необходимости что-то разбирать или доставать. Достаточно нарисовать небольшой трафарет на пленке, который наклеивается на старые показатели.

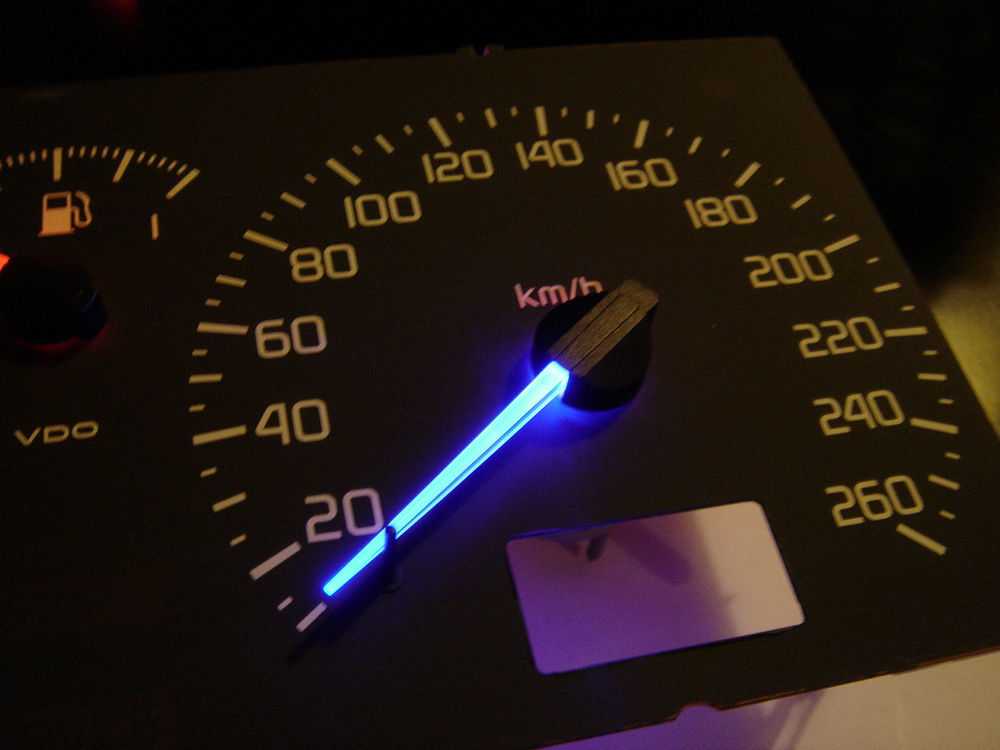

После того, как со шкалой вы разобрались, можно переходить к установке приборов на панели. Для этого следует разобрать панель до появления проводов. Затем устанавливаются те приборы, которые вам нужны.

Эстетический тюнинг

После того, как все приборы были установлены, можно переходит к отделке подсветки. Вариантов такого действияочень велико. Каждый включает в это дело фантазию и делает так, как ему хочется. Вот два примерных варианта отделки подсветки.

Следует приобрести светодиодную ленту с силиконом и порезать ее на кусочки.
Все их раскладывают по разным местам на панели и объединяют проводами

Важно! Чтобы все проходило, как надо, ленту можно обработать кислотой.

Далее по схеме производится подключение к ленте. Также можно и поменять лампочки.
Накладку необходимо подклеить с обратной стороны.
Все подключается к переключателю габаритных огней, на плюсовую сторону.

Вариант 2. Можно заменить лампочки на светодиоды. Делается это так:

Очищается старая пленка либо приобретается новая. Какой вид выбрать – решать вам.
Она наклеивается на приборную панель прямо на лампочку.
Окрашивается в зеленый цвет. Это в случае приобретения прозрачной пленки либо при использовании старой. Однако, лучше всего, приобрести уже готовую, зеленую, пленку.
Со стрелок убирается красный оттенок, а сами цифры окрашиваются белым лаком либо краской.

Есть еще и другие варианты.Все зависит от вашей фантазии и изобретательности.

Делаем оптитрон

Пробую очистить светофильтр на краю шкалы. Особенность этих шкал в том, что они ориентированы на использование обычных лампочек, поэтому на них нанесен дополнительный слой темного фильтра (точечки), который обеспечивает равномерность подсветки (ближе к лампочке — темнее). Под белым рассеивающим слоем также виден желтый светофильтр. Желтый я бы оставил, но снять черный и белый, не затронув желтый — нереально.

Так это выглядит на просвет. Несмотря на белую подсветку, цифры все равно жёлтые благодаря жёлтому светофильтру, поэтому его придется убирать, хотя и не хотелось.

Подсветка указателей топлива и температуры. Опасался, что не хватит трех светодиодов на шкалу, оказалось, напрасно — шкала подсвечивается равномерно, на глаз градиента не заметно. Да! В результате осталось только 3 дорожки.

Указатели температуры и топлива сзади. Светофильтр частично удален в нужных местах.

Готовые шкалы температуры и топлива.

Снимаю светофильтр на тахометре. Использую жидкость для снятия лака и кусочки ватных дисков (все берём из арсенала супруги/мамы/сестры). Технология такая: мочим кусочки в жидкости и прикладываем к месту на минутку. Пока делаем следующую, предыдущая отмокает и покрытие легко снимается ногтем. Аккуратно! Лицевая сторона очень чувствительна к растворителям, особенно к спирту!

Устанавливаю подсветку тахометра. Опорами и одновременно крепежом служит термоклей из «пистолета». Минус — в таком варианте тахометр получился несъемным.

Готовая шкала тахометра.

«Комбинированная» подсветка. Тахометр светодиодный, спидометр обычный. Шкала температуры и указатель топлива — с двойной подсветкой. Здесь фото не совсем корректно передает эффект.

Плата подсветки спидометра. Основная сложность, оказалось, именно здесь. Прибор спидометра за счет встроенного одометра очень громоздкий и для подсветки остается совсем мало места. В результате подрезок и подточек от платки осталось совсем немного.

Плата подсветки спидометра сзади. Пришлось восстанавливать дорожку таким образом

Устанавливаю подсветку спидометра. Два светика не влезло, перенес на боковую поверхность

Подключаю подсветку спидометра, проверяю. Между тахометром и спидометром выведены общие плюс и минус в цоколек T10, в него также установлены защитный диод и общий токоограничивающий резистор (все из той же лампы), воткнуто в штатный патрончик из-под лампы подсветки.

Готовая шкала спидометра

Приборка целиком. На данный момент законченное состояние.

Откуда звуки

Главной причиной для возникновения различных шумов, которые исходят от торпедо, это отсутствие целостности (монолитности) конструкции:

Так как современная панель комплектуется (состоит) из множества пластиковых частей, которые скреплены между собой с помощью разнообразных защелок, клипсов, и саморезов
Подобные крепежи от времени ослабевают и ломаются, а это приводит к появлению колебаний элементов торпедо, при трении элементы начинают издавать дребезги и скрипы
Общий шумовой фон усиливается начинкой приборной панели
Плохо прикрепленные элементы салонного отопителя, жгуты проводов, колодки, электрика, и другие при движении машины, особенно по неровным участкам дороги начинают биться об облицовку торпедо, при этом издается неприятный лязг и звон
На уровень шумов так же сильно влияет качество облицовки панели приборов в салоне машины
Подобные проблемы легко можно устранить своими руками, и без помощи специалистов
Нужно лишь предварительно изучить нашу статью, приобрести необходимые материалы, запастись терпением и работать аккуратно
Самостоятельно обесшумить приборную панель по силам каждому
Кроме того, вы так же сможете превратить торпедо в дополнительную шумовую защиту, по другому говоря «акустический щит»
Что позволит вам салон автомобиля защитить от шумов, идущих из моторного отсека и двигателя

Способы устранения

Существуют два способа смонтировать шумоизоляцию в приборную панель:

Первый — демонтаж торпедо целиком, с полной последующей её разборкой и оклейкой шумоизоляцией
Второй — демонтаж панельной обшивки, и её частичная шумоизоляция
Разумеется, гораздо больший эффект от этой процедуры можно достичь при помощи исполнения первого метода
Однако, этот метод, к сожалению, возможен не всегда
Например, в российских моделях авто и недорогих иномарках первый способ решает эту задачу
А в импортных машинах представительского класса, которые напичканы различной электроникой, а так же подушками безопасности и другими навороченными системами, первый способ осуществить самостоятельно вам будет не по силам
К счастью, в шумоизоляции торпедо дорогостоящего автомобиля как правило нет необходимости

Полная модернизация панели приборов

Более изощренный автомобилист может использовать другой вариант изменения подсветки. Сначала приборная панель разбирается, а затем осуществляется подсветка приборной панели своими руками.

В последние годы популярность набирает плавность включения подсветки приборной панели.

В любом случае, для полной модернизации приборной панели придется ее полностью разобрать, причем очень аккуратно следует снять стрелки путем выкручивания их и легкого потягивания на себя. Затем они также надеваются.

Необходимо полностью разобрать панель приборов

После этого необходимо вынуть световод и открепить от него трафарет, где изображены все шкалы. Сначала стирается напыление светофильтра, что дает возможность сделать цвет таким, каким вы хотите. Затем вносятся необходимые изменения в подсветку панели. Здесь можно просто сменить лампы SMD-светодиодами при условии, что вас устроит то, как будет смотреться подсветка. Однако можно применить один из самых эффективных и популярных способов — диодную ленту, приклеивающуюся за всеми шкалами. В данном случае специфика новой подсветки зависит только от фантазии автовладельца.

Здесь существуют 2 варианта схемы. Во-первых, плавное включение и выключение подсветки, во-вторых, подсветка будет включаться сразу, а затем начнет плавно светиться все остальное, а при выключении сначала погаснут стрелки, а затем прочие части приборов.

В действительности, все достаточно просто, и для сбора такой схемы достаточно иметь минимальные знания электроники и «дружить» с паяльником.

Все нужные детали можно приобрести почти в каждом магазине радиоэлементов (два резистора, один конденсатор, один среднемощный транзистор, один обычный диод и нужное число светодиодов).

Для работы понадобится паяльник

Наиболее простым способом спаять схему является закрепление его на куске картона или пластмассы, проделав сквозные отверстия и установив в них элементы. После чего все спаивается проводами с обратной стороны.

Другим способом является покупка в радиомагазине пустой макетной платы и спаивание схемы на ней.

В качестве третьего варианта выступает самостоятельная вытравка платы.

После сборки схемы желательно протестировать ее дома. После этого остается только все собрать, подключив схему к подсветке и закрепив ее за панелью приборов. Если вам хочется сделать плавное включение всей подсветки, схему необходимо подключить в разрыв питания.

Некоторые нюансы

Конденсаторы в холодное время снижают свою емкость, что сказывается на их работе

Вот почему при наличии неважного конденсатора в этот период схема может быстрее загораться, а также гаснуть. Это следует учитывать перед установкой и найти описание того, какую потерю емкости элемента придется наблюдать при низкой температуре. Если на подсветке расположено 20 диодов, лучше добавить к ним еще один для кратности 3-ем или же припаять на место отсутствующего диода дополнительное сопротивление

Однако второй вариант могут использовать лишь те, кто хорошо разбирается в электронике

Если на подсветке расположено 20 диодов, лучше добавить к ним еще один для кратности 3-ем или же припаять на место отсутствующего диода дополнительное сопротивление. Однако второй вариант могут использовать лишь те, кто хорошо разбирается в электронике.

При работе со светодиодами на 12 В, следует подключать их параллельно.

Свои комментарии и отзывы можно оставить на нашем сайте.

Видео подробно расскажет, как изменить подсветку панели своими руками

Пошаговая инструкция

Теперь можно приступать непосредственно к самой работе над старой и изношенной торпедой, превращая ее в новую и симпатичную панель в салоне вашего транспортного средства.

Поскольку каждая машина имеет свои нюансы, акцентировать внимание на некоторых тонкостях демонтажа я не буду. Просто загляните в руководство, выполните все согласно рекомендациям производителя

Пошагово перетяжку торпеды можно описать примерно так:

Сначала снимается сама торпеда. Ее потребуется обязательно зачистить, используя мелкозернистую наждачку;
После зачистки нужно оклеить демонтированный элемент с помощью малярного скотча;
Далее наносится слой бумаги, предназначенной для выкройки. Обведите ее по контуру с помощью маркера. Во всех направлениях должен быть запас по длине материала около 15 мм;
Если вы используете кожу, то снимайте созданное лекало с торпеды, прикладывайте к отрезку материала, и обведите границы маркером;
Из кожи вырезаются соответствующие отрезки под нужные формы и размеры;
Оставленные на запас 15 мм нужно подогнуть, после чего машинкой сшить чехол;

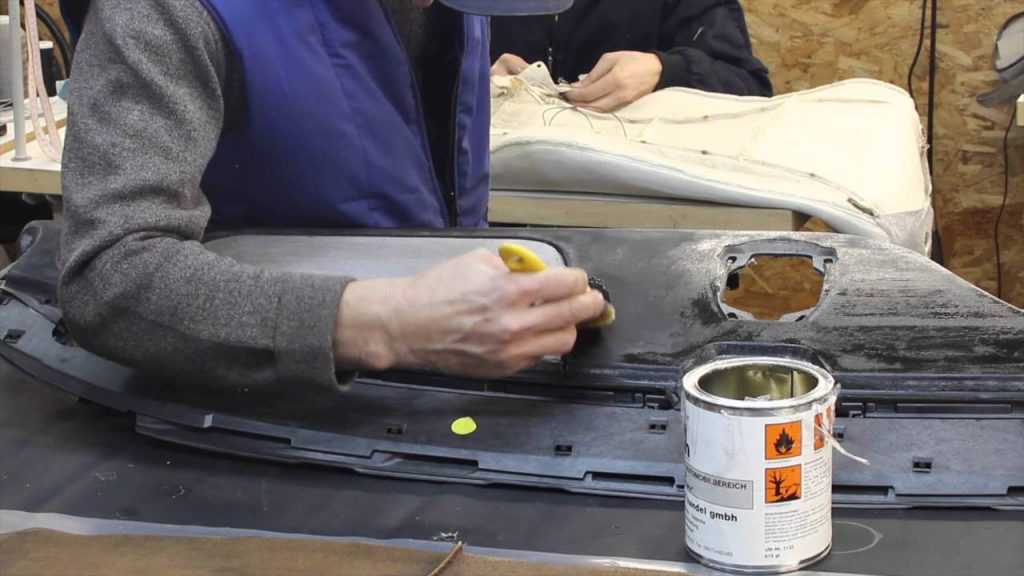

Панель, которую вы ранее уже зачистили, теперь нужно обезжирить. Как только обезжириватель высохнет, пройдитесь слоем грунтовки;
После высыхания грунтовки на панель следует нанести тонкий слой клея;
Еще один слой наносится на обратную сторону заготовки из кожи;
Чехол аккуратно натягивается на панель. Используя строительный фен, расправьте все образовавшиеся складки;
Теперь феном можно пройтись по всех поверхности торпеды, чтобы клей полноценно распределился и схватился.

Дождитесь окончательного высыхания, отрежьте все излишки, после чего можете спокойно возвращать торпеду на место, соблюдая последовательность, обратную демонтажу.

Прежде чем наносить клей, грунтовку или обезжириватель, убедитесь в их безопасности конкретно для используемого вами материала отделки и самой панели.

Не могу сказать, что перетянуть торпеду невероятно сложно. Многое зависит от того, насколько сложные формы имеет панель. Иногда удается перетянуть просто сплошным отрезком, вырезав все лишнее. В более сложных ситуациях делаются лекала, а по ним создаются заготовки.
