Как ставить проставки под пружины

Виды проставок

На автомобилях с подвеской «МакФерсон» чаще всего используют пластиковые, резиновые, полиуретановые или алюминиевые проставки, увеличивающие расстояние между амортизационной стойкой и кузовом. Эти проставки монтируют как на передней, так и на задней подвеске. На других типах передней подвески используют резиновые проставки, увеличивающие расстояние между пружиной и нижним рычагом.

Иногда, если требуется увеличить клиренс на 4-6 см, устанавливают такую же проставку между пружиной и верхним рычагом подвески. На задней пружинной подвеске переднеприводных автомобилей используют проставку типа «домик». На задней пружинной подвеске заднеприводных автомобилей используют такие же проставки, как и на передней, благодаря чему увеличивается расстояние между пружиной и мостом или кузовом. Иногда используют резиновые (полиуретановые) проставки, которые вставляют между витками пружины. Такие проставки сильно увеличивают жесткость пружины, поэтому снижается комфортность езды.

Установка задних проставок под пружины — пошаговая инструкция

Набор инструментов для задней части автомобиля является аналогичным, но процедура будет немного отличаться в связи с отличиями в конструкции в разных частях машины. Также следует учитывать тип сборки – в некоторых авто придётся открывать багажник для получения доступа к задним колёсам с обеих сторон. Для задней части кузова рекомендуются утолщённые резиновые проставки, так как они имеют несколько плюсов перед остальными вариантами:

  • отсутствие коррозии, приводящей к необходимости ремонта по металлу;
  • нет деформации кузова;
  • отсутствует отрицательное влияние на ходовые свойства автомобиля.

Новый комплект понадобится ставить через аналогичное расстояние (10000-30000 км) или при смене колёс на новые для обеспечения полной безопасности и лучших ходовых характеристик. Действовать надо в такой последовательности:

  1. ослабление гаек крепления заднего колеса;
  2. при помощи домкрата нужно зафиксировать автомобиль;
  3. колесо снимается, суппорт и колодки можно не снимать;
  4. пружину необходимо снять при помощи стяжки;

    Использование стяжки для пружин Совет!

    Если нет стяжки, можно просто открутить задний рычаг со стороны ступицы и немного опустить его — тогда пружина просто «выйдет» снизу.

  5. старая проставка вынимается;

    Проставка сверху удерживается пружиной, поэтому, чтобы найти ее, нужно снять пружину, и, из места снятия вынуть также и проставку

  6. Новая проставка устанавливается на месте старой, затем подпирается пружиной, и всё устанавливается в обратном порядке.

Неплохое видео по теме:

Нужно учитывать, что при увеличении клиренса на задней оси, понадобится заменить амортизаторы на более длинноходные, а также заменить тормозные шланги. Сборка осуществляется в обратном порядке.

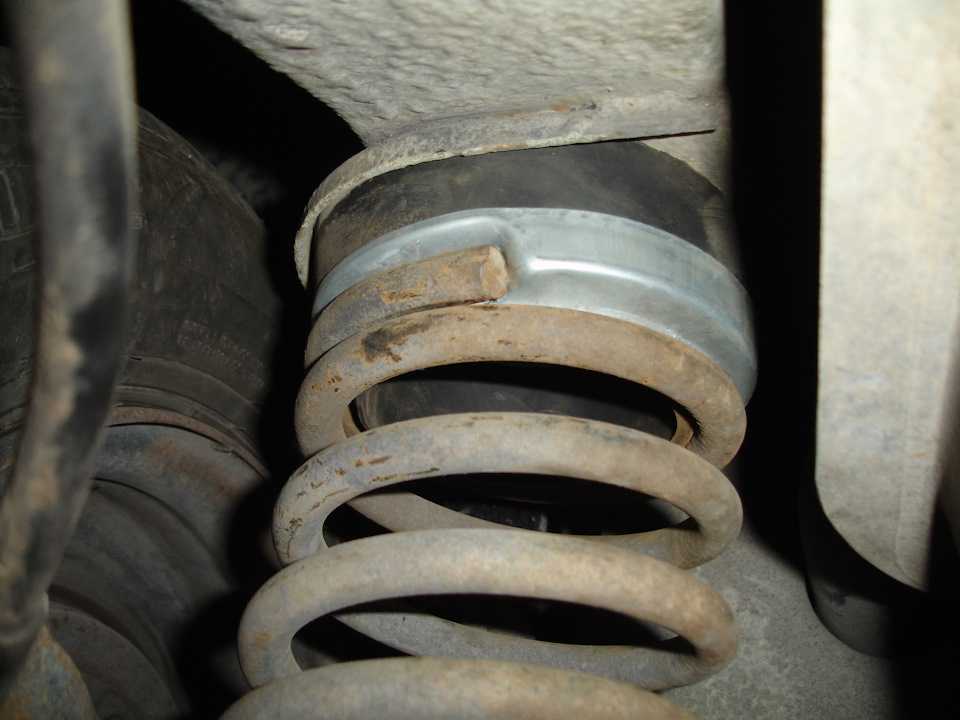

Проставка между пружиной и установочной чашкой

Данный тип проставки предназначен для использования в задней подвеске ВАЗ 2107. В этом случае применяются так называемые «увеличенные проставки». Они имеют те же установочные размеры для витков пружины и чашки кузова, но большую толщину. Увеличенные проставки на 30 мм толще стандартных, что позволяет увеличить клиренс автомобиля на эту величину.

Для установки таких деталей необходимо снимать пружины, поэтому их монтаж – более сложная и трудоемкая операция, чем установка межвитковых проставок. Зато это более эффективный и надежный способ увеличения жесткости пружины и клиренса автомобиля. Аналогичная конструкция проставок применяется не только на ВАЗ 2107. Их используют с торсионной и осевой балками подвески, в подвеске с продольно связанными рычагами, в двухрычажной и многозвездной подвесках.

READ Как установить новый код на чемодане самсонайт

Проставка между опорой пружины и установочной чашкой кузова

Эти тип проставки используются в передних подвесках типа «макферсон», в которых стойка при повороте колеса поворачивается вместе с амортизатором, опорой пружины и самой пружиной. Деталь устанавливается вверху опоры, там, где она упирается в чашку кузова и готовая сборка устанавливается на место.

Для фиксации проставки используются болты, длина которых больше, чем у штатных. Для установки приходится производить демонтаж стойки. Изготавливаются такие проставки из металла, полиуретана или капрона. Эффективность такого типа проставок так же высока, как и проставок между пружиной и чашкой. Их можно изготовить самостоятельно или приобрести в магазине.

https://youtube.com/watch?v=OIRPEdBoBA0

Установка передних проставок — пошаговая инструкция

Процедура монтажа может отличаться от одной модели автомобиля к другой, но общие принципы для передней части транспортного средства остаются одними и теми же. Поэтому нужно следовать изложенной инструкции для получения оптимального результата. Обязательна подготовка рабочего места в гараже/боксе или на улице в тёплую погоду без осадков. Понадобится дополнительно выделить место для креплений и других элементов, которые будут сняты в процессе ремонта.

Крепёж стоит сложить в отдельные отсеки, чтобы не перепутать ничего при сборке автомобиля. Проставки для передней подвески можно ставить между кузовом и стойкой или между верхней/нижней чашей стойки и пружиной. Первый вариант подходит тем авто, у которых работа амортизаторов не нарушена усталостью металла и другими факторами. Другой тип монтажа необходим для компенсации усадки пружин. Стандартный набор инструментов для работы включает в себя:

  • подставка для страховки;
  • домкрат;
  • колёсный ключ;
  • плоскогубцы;
  • набор торцовых и рожковых ключей;
  • разводной ключ;
  • съёмник рулевого наконечника;
  • стяжка для пружин.

Действовать надо в такой последовательности:

необходимо ослабить гайки колеса спереди;

при помощи домкрата поднять указанную сторону автомобиля, а потом нужно установить его на подставку;

колесо снимается и убирается, чтобы оно не мешало в дальнейшей работе;
извлечение шплинта и попутное откручивание гайки рулевого пальца (наконечник рулевой тяги) – он вытаскивается из поворотного кулака с применением съёмника;

тормозной суппорт снимается вместе с колодками;

далее откручивается гайка крепления рулевого пальца к поворотному кулаку и при помощи специального съемника или подручных средств (монтировки, лома или куска арматуры) палец шаровой опоры вынимается из кулака.

нужно открутить три гайки крепления опорного подшипника к кузову транспортного средства

После этого надо опустить нижний рычаг и стойку – осторожно, чтобы ничего не повредить; Вынутая стойка с опорным подшипником

для тех, кто монтирует проставки между стойкой и кузовом, нужно вытащить все болты из опорного подшипника и надеть новые из набора. При монтаже между чашкой и пружиной понадобится сжать пружину с использованием съёмника, а потом, удерживая шток амортизатора под опорным подшипником (необходим газовый ключ), открутить гайку крепления подшипника

Последний элемент снимается, а потом монтируется проставка. Новые болты желательно промазать нигролом перед установкой ступицы обратно; Установка новых болтов
Установка проставки

стойка устанавливается на место, а гайки закручиваются (не стоит слишком сильно перетягивать крепёж, если авто подвергается постоянным нагрузкам в разных погодных условиях); Установка стойки с проставкой на место

рулевой палец инсталлируется обратно. Нужно дополнительно затянуть гайку с усилием 4,5 кг, зашплинтовав её;
суппорт с колодками возвращаются на место;
колесо ставится обратно.

Подробная видео-инструкция:

Стоит учитывать, что при любых манипуляциях с дисками/шинами обязательна балансировка колёс. Это позволит сэкономить деньги на новой резине, а также ещё больше облегчить управление автомобилем и обезопасить себя от непредвиденных ситуаций. Если есть разъёмы датчиков ABS, их понадобится убрать, чтобы не повредить. Рекомендуется проверять состояние проставок хотя бы во время сезонной смены покрышек (дважды в год).

Процедура занимает при наличии опыта около часа в зависимости от марки машины и от типа проставок. Если хотя бы одна из пружин уже ослаблена, желательно заменить их на двух сторонах, чтобы не было последствий вроде нестабильного рулевого управления. Увеличение клиренса на передней оси допускается проводить без домкрата, если есть смотровая яма и соответствующее освещение для этого.

Ресурс проставок для клиренса составляет 10-30 тысяч километров в зависимости от выбранного материала и условий поездок. Перед покупкой запчастей стоит изучить паспорт, чтобы обеспечить правильный выбор.

Самодельные проставки

Любые проставки конструктивно простые, поэтому и изготовить их несложно. Причем это процесс довольно творческий.

Одни делают их, просто вырезая из старой шины, другие используют эбонит, сталь, полиуретан и прочие материалы.

Для изготовления хороши любые инструменты. В домашних условиях для этого может пригодиться дрель, электролобзик, напильники и прочее.

Те, у кого есть возможность воспользоваться токарным станком, просто вытачивают их из заготовок.

В общем, для изготовления может использоваться любой подходящий материал, и обрабатывать его можно тоже разными инструментами и оборудованием. Важным условием является только соблюдение размеров.

Для вырезания можно попытаться найти чертежи, а если их нет, то ориентироваться по размерам составных элементов подвески (к примеру, проставка под пружину делается исходя из диаметра самой пружины и ее посадочного места).

В общем, при желании изготовить проставки в домашних условиях вполне реально.

Плюсы и минусы «ВАЗ-2107»

Главный плюс «семерки» — адаптация к российским условиям эксплуатации. При исправном моторе и системе электрооборудования машина заводится даже в сильный мороз.

Компактные габариты позволяют уверенно парковаться даже новичкам. Не переживают владельцы «ВАЗа

-2107» и за сохранность транспортного средства. Угонщиков старенькие «Жигули» мало привлекают.

На двигатели и трансмиссии водители жалуются редко. В основном их беспокоят течи сальников заднего моста, поломки втягивающего реле, неисправности бензонасоса и генератора. Если что-то поломается, на ремонте не разоритесь. Замена бензонасоса в сборе обойдется в 650 рублей, переустановка генератора — в 1 500-2 000 рублей.

Запчасти, как и слесари, способные вернуть «семерку» к жизни, найдутся в любой глубинке. Но с деталями нужно быть осторожными, на рынке много контрафакта.

И еще один минус «семерки» — плохая шумоизоляция. Дребезжать может торпедо, центральный воздуховод или тросики управления отопительной системой. Некоторые водители сами устанавливали шумоизоляцию, так что на вторичке можно найти «тихое» авто.

Как выбрать и пользоваться

Не покупайте вкладки с рук. Для стабильной подвески нужны хорошие заводские детали

В противном случае покупка способна нанести вред машине.
Обратите внимание: баффер должен подходить для конкретно вашей модели машины. Обратите внимание на список в официальной инструкции

Подберите автобаферы по размерам и моделям авто.
Чтобы выбрать максимальный клиренс, измерьте текущий просвет и найдите в справочнике нормативный. Отнимите меньшее значение от большего и добавьте 50 мм.
Увеличивайте дорожный просвет сзади и спереди одновременно – это поможет увеличить управляемость авто.
Каждую зиму и лето проверяйте состояние деталей, меняйте их при необходимости. Обращайте внимание на особенности конкретного типа вкладок – железо портится долго, а полиуретан быстро.

Как установить проставки на автомобиль своими руками + Видео

Для установки проставок потребуется подъемник, эстакада или смотровая яма. Если ничего этого нет, можно обойтись домкратом и 2 опорными стойками. Еще вам понадобятся набор ключей и съемник для пружин подвески. Ниже описан порядок установки проставок на различные типы подвески. Перед началом работ внимательно прочитайте статью техника безопасности ремонта и обслуживания авто, это позволит избежать травм и увечий.

Монтаж проставок на подвеску «МакФерсон»

Открутите гайку ШРУС, затем вывесьте переднюю часть автомобиля с помощью подъемника или домкратов и подпорных стоек и снимите колеса. Если к гайке ШРУС мешает подобраться декоративный колпак, то снимите одно колесо, не поднимая вторую сторону передней части автомобиля. Попросите  помощника включить первую передачу (двигатель заводить не нужно) и до упора нажать на педаль тормоза. Затем проведите эту же операцию на другой стороне.
Вытащите шплинт и открутите гайку, фиксирующую палец рулевой тяги в стойке амортизатора. Если по каким-то причинам вы не дотягиваетесь до гайки, поверните руль в противоположную сторону. Открутив гайку, вытащите палец из стойки с помощью съемника, который можно купить в любом автомагазине. Не пытайтесь выбить палец с помощью молотка, так вы повредите резьбу и придеться менять весь наконечник рулевой тяги. Открутите гайку, которая фиксирует шаровую опору, отожмите нижний рычаг вниз и выведите из него поворотный кулак. Подставьте под стойку колесо или другую опору, это позволит установить проставку не снимая тормозного суппорта.
Открутите гайки, которые крепят амортизационную стойку к кузову автомобиля. Не уроните стойку, это может привести к повреждению тормозного шланга

Осторожно опустите стойку, чтобы шпильки опорного подшипника вышли из кузова. После этого расположите стойку таким образом, чтобы избежать натяжения или перегиба тормозного шланга

Наденьте на опорный подшипник проставку и закрутите гайки. Для проставок толщиной 1 см гайки закручивать не нужно.
Осторожно поднимайте стойку, чтобы шпильки опорного подшипника вошли в предназначенные для них отверстия. Закрутите гайки. Не используйте гайки с пластмассой внутри, они не обеспечат достаточного крепления стойки с проставкой. Поэтому используйте по две обычные металлические гайки. Если высоты шпилек не хватает, чтобы закрутить две гайки, то сточите одну из гаек до половины толщины и используйте ее в качестве контргайки. Наденьте поворотный кулак на вал ШРУС. Попросите помощника нажать на педаль тормоза и затяните гайку ШРУС с усилием, указанным в инструкции по ремонту вашего автомобиля, после чего обязательно закерните гайку с помощью молотка и зубила.
Установите на место наконечник рулевой тяги, затяните гайку и поставьте шплинт. Вставьте шаровую опору в нижний рычаг и затяните гайку. Установите колеса и закрутите колесные гайки или болты. Опустите автомобиль на землю и затяните колесные гайки или болты. Отрегулируйте развал и схождение. Это можно сделать как в любом автосервисе, так и самостоятельно.

Установка проставки на переднюю многорычажную подвеску

Вывесьте переднюю часть автомобиля и снимите колеса. Открутите нижнюю часть амортизатора от нижнего рычага. С помощью съемника сожмите пружины, чтобы расстояние от них до чаши верхнего рычага было не меньше удвоенной толщины проставок. Приподнимите пружину и вставьте нижнюю проставку. Затем установите верхнюю проставку. Ослабьте съемник, чтобы пружина заняла свое место, затем полностью снимите его. Закрепите нижнюю часть амортизатора, установите на место колеса и отрегулируйте развал и схождение. Этот порядок действий применяют для любого типа многорычажных подвесок передне- и заднеприводных машин.

Монтаж проставки «домик» на заднюю ось переднеприводного автомобиля

Включите первую передачу, ослабьте болты задних колес и поднимите заднюю часть автомобиля. Снимите колеса и подставьте что-нибудь под рычаг подвески. Скрутите гайку с болта, который соединяет нижнюю часть амортизатора с рычагом. Опустите рычаг ниже и прикрутите «домик» к амортизатору. Приподнимите рычаг и прикрутите к нему проставку с помощью новых болта и гайки. Затяните все гайки с рекомендованным в инструкции по ремонту автомобиля усилием (для разных машин может отличаться). Установите колеса.

Как поставить проставки на заднюю пружинную подвеску

Поднимите заднюю часть автомобиля и снимите колеса. Сожмите пружины с помощью съемника, как описано выше. Установите нижнюю и при необходимости верхнюю проставку. Удалите съемник и поставьте на место колеса.

Порядок монтажа в передней части

Как установить проставки для увеличения клиренса в передней части кузова? Для этого следуйте рекомендациям:

  1. Приподнимаем авто с помощью домкрата, снимаем покрышку, отсоединяем систему торможения и стойку стабилизатора.
  2. Устанавливаем на стойке другие болты необходимого размера (старые не подходят по длине).
  3. Фиксируем проставку на болт и собираем всю конструкцию в исходное состояние.

Для большей наглядности можно посмотреть схему монтажа проставки для увеличения клиренса своими руками на чертежах.

Порядок установки задней части:

  1. Отсоединяем пороги под крышкой погрузочного отсека и районе задней дверцы.
  2. Отодвигаем задние сидения.
  3. Снимаем панели и оставляем один кузов.
  4. Снимаем колесо.
  5. Устанавливаем болты по примеру передней части кузова.
  6. Собираем конструкцию в обратном порядке.

Если слово «домкрат» вызывает у вас смутную тревогу, а представление о расположении болтов представляется непонятным, – посмотрите порядок установки проставки под пружины на видео.

Инженеры-конструкторы при создании автомобиля рассчитывают каждый миллиметр, устанавливая определенный баланс между деталями и агрегатами транспортного средства. Любое изменение, внесенное в конструкцию авто с целью улучшения технических характеристик, вносит определенный дисбаланс в общую структуру.

Увеличить проходимость автомобиля, предназначенного ездить по асфальту, не всегда представляется возможным. Как бы вы ни старались изменить или улучшить состояние подвески с помощью различных манипуляций, усовершенствовать конструкцию до состояния внедорожника не удастся. Либо приобретайте внедорожник, либо смиритесь с ездой по городским трассам.

Обычно из люминия делают, но недавно видел проставки,

сделанные из толстостенных сантехнических пластиковых труб.

проще купить, щас это стало не так дорого!

а вообще раньше все резали из транспортерки!

тогда на ская 34 где можно купить

все обыскал нету

У *****ов на Стадухина(Ремонтный гараж *****ов) должны быть я там брал..

сзади ваще пластик. +усиленные пружины.. и чета зад невъебенно поднялся.

терь вот в думках – может убрать с зада проставки.

2-х этажный автомагазин, там было много и если что заказать можно было

А если заказать? Хотя непонятно, как они на морозе себя поведут. http://www.polimer-nsk.ru/static/prices/toyota_prostavki/

Была у меня лет десять назад тойота старлет так вот там проставки

из фанеры были 20 мм или чють толше .Так вот старлета продал знакомому он на ней до сих пор с этими проставками ездит полёт нормальный. Ездит и зимой и летом

на карону бочку давно вырезал из фанеры ЛДСП

нормально ездил зимой и летом, щас не знаю как там она ездит

Кстати да, как они на морозе? Кто зимой в них поливал, отзовитесь.

а то лежат, думаю уже постаивть или до весны переждать

Как бюджетный вариант – из водостойкой фанеры или лиственичной плахи

Недостаток только в том, что придется несколько раз протягивать болты после усадки дерева.Можно отлить алюминия: паяльной лампой и в консервную банку, или блин отнести токарю, тот выточит по размеру.

спасибо нодо попробывать из алюминия, плавить как надо? можно колхозную технологию

по плавлению алюминия

покупаешь проставки Россия-люминий(08-09),

распиливаешь на три части и ставишь;)))Шпильки не забудь. Паялка ненужна.

Кстати, вот выше ответ – на кусочки порезать другую проставку и сегментами уложить.

Полгорода так ездят – тем более, что проставки частенько ломаются и все равно фрагментируются )А плавить легко: люминь в банку, на люминь сверху под углом паялку направляешь. Как растекся – греешь банку снизу, перемешиваешь, чтоб пузырей воздушных не осталось – вдоволь намешавшись оставляешь остывать. Стенки банки лучше чутка по конус разогнуть, что легче вышел блин отлитый. Одной паялки у меня хватило две проставки от короллы переплавить.

Виды проставок для увеличения дорожного просвета

Проставка – это приспособление, применяющееся для увеличения клиренса транспортного средства. При изготовлении проставок применяются следующие материалы:

  1. Резина. Характеризуется устойчивостью к агрессивной среде и не провоцирует коррозию других элементов кузова, не оказывает влияния на управление автомобилем, имеет невысокую стоимость. При этом быстро изнашивается и может деформироваться или порваться.
  1. Полиуретан. По свойствам схож с резиной, характеризуется эластичностью, бесшумностью, более прочен, чем резина, легко справляется с нагрузкой и гасит любой удар от езды по некачественной дороге. Недостатками материала являются повышение нагрузки на втулку, взывающее деформацию кузова, и высокая цена.

3. Алюминий. При очень высокой цене обладает максимальной прочностью. Имеет преимущества резиновых и полиуретановых аналогов, только более выраженные, плюс длительный срок службы. Единственный недостаток – возможность возникновения коррозии в местах касания к деталям кузова.

4. АБС-пластик. Считается самым эффективным, так как совмещает в себе лучшие качества всех предыдущих материалов.

Способы наращивания клиренса

Чтобы избавиться от слишком низкой посадки автомобиля, владельцы применяют следующие способы:

  • установка резины, чей профиль выше штатного на 10–15 мм;
  • замена колесных дисков на 1–2 типоразмера в сторону увеличения;
  • использование более высоких пружин с одним дополнительным витком;
  • добавка специальных подкладок и проставок в узлах крепления стоек и пружин.

Что дает замена колес?

Установка новых колесных дисков и резины даст увеличение клиренса автомобиля от 10 до 30 мм. В чем плюсы данного варианта:

  • способ прост в реализации, не нужно выполнять разборку подвески, достаточно обратиться в ближайшую шиномонтажную мастерскую;
  • на указанную высоту поднимаются все элементы авто, в том числе рычаги подвески, различные тяги и задняя балка;
  • шины с высоким профилем мягче штатных и лучше поглощают мелкие неровности;
  • всегда есть возможность быстро вернуть стоковый (заводской) клиренс.


Главный минус способа – несоответствие финансовых затрат высоте подъема. В случае замены дисков придется купить 4 шт., а резины – целых 2 комплекта – летнюю и зимнюю. Далеко не каждый автолюбитель решится на подобные расходы, чтобы увеличить просвет на 3 см. В установке больших колес скрываются и другие недостатки:

  • скаты и диски увеличенного размера отличаются повышенной массой и дополнительно нагружают мотор;
  • затраты горючего возрастают;
  • показания спидометра и одометра становятся неточными;
  • срок службы трансмиссии сокращается.

В некоторых автомобилях конструкция колесных арок и крыльев не позволит поставить диски на 2 типоразмера больше, максимум на один (например, 13 дюймов заменить на 14”). Вы получите подъем всего на 12,5 мм, заплатив приличную сумму.

Тюнинг передней и задней подвески

Замена пружин и установка подкладок обойдется в разы дешевле, нежели покупка новых колес, но даст увеличение просвета на 3–5 см. Учитывайте 2 момента: балка и элементы подвески не поднимутся, а для реализации данного варианта потребуется разборка.

Перед тем как поднять кузов автомобиля с помощью проставок, следует подобрать и приобрести новые детали. Пружины возьмите на 1 виток больше заводских, а размер подкладок выбирайте таким образом, чтобы общая высота подъема не превышала 5 см. В торговых точках продаются следующие виды проставок:

  1. Резиновые. Изнашиваются довольно быстро и нуждаются в частой замене.
  2. Алюминиевые изделия практически не изнашиваются, но отличаются высокой ценой.
  3. Полиуретановые вставки – компромиссное решение. Служат довольно долго и стоят дешевле алюминиевых.

Для разборки подвески вам не обойтись без двух специальных приспособлений – съемник для выталкивания шаровых пальцев и стяжки пружин. Это очень распространенный инструмент и покупать его необязательно, съемники наверняка найдутся у соседей по гаражам.

Демонтаж пружин передней подвески типа «Макферсон» производится в таком порядке:

  1. Откройте капот и отверните гайки верхнего крепления стойки (не до конца). Открутите гайку, удерживающую шток.
  2. Снимите колесо и отключите рулевую тягу от рычага стойки, открутив гайку и выдавив шаровой палец из проушины съемником.
  3. Выкрутите болты, соединяющие стойку с поворотным кулаком. Чтобы вытащить ее в собранном виде, полностью скрутите 3 верхних гайки крепления к стакану.


Когда узел снят с автомобиля, остается сжать пружину стяжками и окончательно его разобрать. Затем ставится новая пружина с подкладками и производится сборка в обратном порядке. Повторите операцию на другой стороне и переходите к задней части.

В случае с многорычажной подвеской необходимо открутить и вытащить амортизатор, стянуть пружину, а потом отделить поворотный кулак от нижней шаровой опоры. Чтобы максимально опустить нижний рычаг и извлечь пружину, наверняка придется открутить от него конец стабилизатора поперечной устойчивости.

Разборка задней подвески выполняется по такому же алгоритму, но с некоторыми отличиями:

  1. Стакан с креплением стойки спрятан под обшивкой багажника либо под спинкой сиденья (зависит от марки авто).
  2. Шаровой палец выпрессовывать не нужно (его здесь нет), а пружина стягивается прямо на автомобиле. Для этого подставьте под ступицу колодку и опустите домкрат, затем наложите стяжки.
  3. Раскрутите нижнее крепление стойки и вытащите узел в сборе. Дальнейшая разборка и замена пружины выполняется, как описано выше в инструкции.


Выполняя обратную сборку многорычажной подвески, установите удлинители амортизаторов. Их крепление производится в последнюю очередь, когда остальные детали уже прикручены.

Проставка на регулируемой подвеске

Этот тип проставок используется для обеспечения возможности регулировки подвески автомобиля. Регулируемые проставки на ВАЗ 2107 нельзя назвать практичными. Их используют только любители автотюнинга. Стоимость таких проставок равна стоимости нескольких новых комплектов пружин для «классики», поэтому с точки зрения экономии проще произвести замену пружин подвески.

Регулировка подвески, оборудованной таким проставками, производится за счет вращения опорной площадки по резьбе, закрепленной на опорном основании. Для предотвращения самостоятельного прокручивания опорной площадки она фиксируется винтом. Таким образом меняется клиренс и жесткость подвески.

Эта разновидность проставок очень «капризна» – попадание влаги и грязи способно быстро вывести ее из строя по причине коррозии резьбы. Применение нержавеющей стали в таких проставках не решает проблемы – данный материал слишком мягкий и вязкий. Поэтому, однажды выставив необходимый клиренс, вы можете в следующий раз уже не провернуть опорную площадку.

Как поставить межвитковые проставки на передние пружины

Автобаферы на передние пружины устанавливают так же, как на задние. Пружину нужно побрызгать силиконовой смазкой, чтобы пластик легко вошел в витки, надеть приспособление и зафиксировать хомутами. Диаметр передней пружины обычно больше, чем задней, поэтому, скорее всего проставку не потребуется обрезать. Важный момент передние и задние автобаферы необходимо устанавливать на среднюю часть пружин, так как именно там происходит основная работа.

Итак, установка автобаферов ведется одинаково. Аксессуары для передних колес и для задних отличаются только размерами. Чтобы правильно подобрать габариты, нужно просто снять размеры пружины и затем приобрести нужный аксессуар

Очень важно измерять размер у стоящей на земле машины, не подвешенной на домкрате. Затем нужно обратиться к официальным дилерам и приобрести нужные межвитковые проставки

На передние и задние пружины устанавливают как межвитковые проставки, так и автобаферы. Некоторые автолюбители не видят разницы между этими двумя аксессуарами. Между тем она существенна. Автобаферы выполняют из полиуретана высокой прочности. Они стоят гораздо дороже межвитковых проставок. Для сравнения автобаферы корейского производства (две штуки) стоят около 4 т. р., а пара проставок для той же машины будет стоить около 200 руб. Разница очевидна.

Стоимость резко различается, несмотря на то что по виду и текстуре обе детали могут быть практически одинаковыми так как сделаны из прозрачного пластика и имеют практически одинаковую форму. Если же опираться на практику, окажется что автобаферы хорошо выдерживают давление, не портятся от нагрузок при сжатии пружины, легко восстанавливаются. В таких же условиях межвитковая проставка разрушается. Поэтому рекомендуется не экономить, приобретать качественные изделия. В конечном итоге они обойдутся дешевле, чем постоянная замена межвитковых проставок приобретенных на ближайшем авторынке и изготовленных кустарным способом.

Автобаферы отличный способ справиться с проседанием автомобиля, возникшим в результате ослабления пружин от старости или перегрузок. Это временная мера, но она позволяет обойтись без полной замены пружин, что экономит время и деньги

Немаловажно, что такие приспособления устанавливаются самостоятельно и это может сделать даже неспециалист. Авто для этого не нужно разбирать

Все что потребуется подвесить кузов или поставить его на домкраты, а с этим справится даже начинающий автолюбитель.

Что такое клиренс?

Клиренс (или дорожный просвет) – это величина, которая характеризует расстояние от самой низкой точки автомобиля (чаще всего, порога) до дорожного покрытия. Клиренс измеряется в миллиметрах и может меняться, в зависимости от предназначения автомобиля. К примеру, на внедорожниках клиренс выше, чем у обычного легкового автомобиля. Увеличение клиренса позволяет повысить проходимость автомобиля, но при этом, снижается его устойчивость на дороге к опрокидыванию.

Внизу, в качестве примера, приведена таблица, в которой расписан клиренс

модельного ряда автомобилей ВАЗ.

ВАЗ 2121 «Niva» 220мм Lada Kalina (универсал) 185 мм

Как вы заметили, клиренс различных моделей различается, причем разница заметна в модификациях автомобиля. Так, например, у «Нивы» клиренс, который составляет 220мм, что позволяет ей преодолевать высокие препятствия, а клиренс «восьмерки» позволяет ей быть более устойчивой на поворотах и развивать большую скорость, так как при уменьшении высоты автомобиля, снижается лобовое сопротивление встречного потока воздуха. Также, высокий клиренс универсалов позволяет им перевозить груз большой массы, при этом автомобиль не проседает и не «цепляет» дном неровности дорожного покрытия.

Клиренс

автомобиля также является балансом между большой и малой высотой автомобиля. Ведь слишком большая высота, как было сказано ранее, снижает его скорость передвижения, за счет усиления воздушного потока, а слишком малая высота, хоть и обеспечит достаточно высокую скорость и хорошую устойчивость, но подвергает днище автомобиля повреждениям на высоких ухабах и буграх.

Характеристика материала

Данная модель представляет собой форму цилиндра, которая монтируется под амортизаторы и пружины подвески. Разный материал изготовления, плотность и размеры проставок для увеличения клиренса определяются назначением установки на переднюю или заднюю часть кузова авто. Как правило, выбор той или иной проставки не зависит от марки машины: большинство деталей универсальны.

Материал изготовления деталей можно разделить на металлический (сталь или алюминий) и неметаллический (полиуретан, пластик). Металлические проставки монтируют под пружину, а неметаллические — над пружиной.

Несколько способов увеличения дорожного просвета

  • замена пружин автомобиля на более жесткие;
  • установка покрышек с более высоким профилем;
  • установка межвитковых проставок на пружины;
  • установка проставок на стойки автомобиля;
  • установка проставок между пружиной и ее опорной чашкой.

Увеличивать клиренс автомобиля первым способом мы вам не рекомендуем, так как, во-первых, ни о каком комфорте при езде на жестких пружинах не может быть и речи. Во-вторых, на кузов и подвеску будут воздействовать ударные нагрузки большей силы чем со штатными пружинами. Установка межвитковых проставок на пружины автомобиля приводит к тому что пружины станут длиннее и жестче поэтому результат будет аналогичен установки на автомобиль более жестких пружин отличающейся лишь ценой поскольку межвитковые проставки все же значительно дешевле пружин.

Второй же способ увеличить клиренс не всегда возможно реализовать, так как нередко колесные ниши автомобиля оказываются малы для более высокой резины. Так как увеличить дорожный просвет?

Установку проставок на стойки вполне можно выполнить своими руками в условиях обычного гаража. Эта процедура наиболее хороша для того, чтобы поднять автомобиль.

Необходимые инструменты и материалы

  • набор головок и накидных ключей;
  • стяжки для пружин;
  • съемник рулевых наконечников;
  • молоток;
  • домкрат;
  • вд-40, литол;
  • подставки под автомобиль, или обрезки толстого деревянного бруса.

Процесс установки

Итак, вы решили немного поднять машину и сделать это своими руками.

Сначала нужно определиться: вам необходимо поднять только перед или вместе с кормой. Если передок машины поднимают для более уверенного преодоления небольших препятствий, то заднюю часть лифтуют обычно у авто, которым приходится часто перевозить тяжелые для них грузы. После решения этого вопроса вам предстоит поход в магазин автозапчастей.

Проставки для передка подвески типа «макферсон» выглядят как алюминиевые или текстолитовые шайбы, повторяющие форму верхней опоры стойки, с отверстиями под шпильки крепления.

Убедитесь, что в комплекте с передними проставками есть шпильки, так как длины штатных шпилек крепления верха не хватит чтобы надеть на них проставку.

Для их установки поднимите одну сторону передка домкратом и подставьте под нее подставку или обрезок бруса, снимете колесо, а затем стойку. Поменяйте шпильки на верхней опоре, наденьте на них проставку и поставьте стойку на место. Шпильки чаще всего запрессованы в отверстия на верхней опоре. От проворачивания они удерживаются шлицами, накатанными на них, поэтому их замена заключается в выбивании старых и забивании новых. Вид и форма проставки под заднюю стойку зависит от конструкции задней подвески.

И установка ее аналогична передней. Если же задняя стойка не снимается в сборе, а низ ее крепится за втулку сайлентблока в проушину задней балки, то нужно брать проставки называемые «домики» ― это отрезок трубы прямоугольного сечения с шестью отверстиями диаметром равным толщине болтов крепления низа стойки.

В комплекте каждой проставки должны быть: распорная втулка и болт с гайкой для крепления проставки в проушину. Одна пара отверстий у такой проставки― для крепления ее в проушину, а две других для крепления сайлентблока стойки позволяют выбрать размер увеличения подъема. Закрепляя проставку в проушину задней балки, не забудьте распорную втулку, она ставится в проставку и обеспечивает ее жесткость через нее проходит болт крепления проставки. Такие проставки подходят, для подвески в которой используются стойки ― амортизаторы в сборе с пружинами, если же конструкция подвески иная, то есть пружины не собираются в один узел с амортизаторами, то нужно использовать утолщенные резиновые проставки между пружиной и ее опорной чашкой, не забывая также о смещение точки крепления амортизатора к рычагу либо устанавливая амортизатор с большим рабочим ходом, но правильно подобрать его по параметрам гашения колебаний достаточно трудно поэтому лучше сместить крепление штатного.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
FAQ по авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
