Как сделать съёмник подшипников своими руками

Как пользоваться приспособлением

После снятия распредвала наденьте крайний кронштейн на шпильку, которая удерживала постель, и наверните на нее гайку. Фигурную шайбу другого кронштейна установите на тарелку, накрывающую пружины клапана и нажмите рукой на рычаг. Наружная поверхность двух сухарей сложенных вместе является усеченным конусом, так же как и посадочное место под них в тарелке. Поэтому иногда тарелка при нажатии на нее удерживается сухарями на стержне клапана. В этом случае нужно слегка ударить сверху по середине рычага молотком. Когда пружины сожмутся, а тарелка опустится вниз по стержню клапана, свободной рукой возьмите пинцет и выньте им сухари из гнезда. Снимете обе пружины вместе с остальными деталями со штока и переставляйте устройство на следующую шпильку.

Сегодня покажу свой вариант очень нужного инструмента при ремонте двигателя, это рассухариватель клапанов. При ремонте головки блока цилиндров без рассухарки не обойтись. Если разобрать можно подручными инструментами, с помощью молотка и трубки, то собрать таким же методом не получится. Хотя некоторые умельцы с этой задачей справляются с помощью гаечного ключа, не представляю как.

Для сборки рассухарки мне понадобится:

  • труба железная D20 мм. примерно 40 см. и D25 мм примерно 20 см.
  • две шпильки на 8 мм.
  • одна шпилька на 14 мм.
  • кусок полосы 4 х 40 мм.
  • гайки, шайбы, граверы на 8 мм.
  • болт на 8 мм.
  • гайки на 14 мм.
  • смазка
  • сварочный аппарат, электроды
  • УШМ (болгарка)
  • гаечные ключи
  • плоскогубцы
  • молоток
  • ну и самое главное, хорошее настроение и прямые руки.

И так приступим. Сначала нужно отрезать от трубы D25 две трубки по 40 мм. (я не нашел дома такой трубы поэтому взял сгоны, они были). Если в трубе есть капли от сварки по шву их обязательно нужно сточить. Также нужно удалить заусенцы на месте среза. В эти трубки будет вставляться труба D20.

Теперь от полосы 4 х 40 мм. отрезаю два куска размером 20 х 40 мм. В этих пластинах нужно просверлить отверстия на 8 мм.

Привариваю эти пластины к трубе D25. и откладываю в сторону, пусть остынут.

Далее мне понадобится ещё одна трубка D25 размером 20 мм. Её также нужно обработать от заусенцев и от сварочных капель изнутри. К ней нужно приварить гайку на 14 мм.

Опять беру трубу D25 мм. от неё нужно отрезать кусок сантиметров 8 (у меня получилось меньше). Данная труба будет упираться в пружину и сжимать. Поэтому лучше сделать её больше, удобнее будет устанавливать «сухари». Вырезаю в ней «окно».

К ней же привариваю увеличенную шайбу на 8 мм.

К гайке на 14 привариваю болт на 8, строго перпендикулярно. Я взял слишком длинный болт, лишние пришлось отрезать.

Теперь собираю данный узел как на фото ниже.

Устанавливаю шайбы с двух сторон. Закручиваю гайку так, чтобы трубка могла свободно вращаться. Гайку фиксирую при помощи сварки.

Данное соединение помазал маслом для лучшего скольжения.На шпильку 14 мм. накрутил гайку и приварил её. Собираю. Вот что получилось.

В итоге получилась такая рассухарка. Минимум запчастей, максимум пользы.

Теперь нужно установить и проверить как она работает. Для установки нужно прикрутить шпильками на 8 мм. в существующие отверстия в головке. Направить рассухарку на установленную пружину и вращать ключом шпильку по часовой стрелке. Тем самым сжимать пружину. После установки «сухарей» выкрутить и передвинуть на следующий клапан и так далее все 16 клапанов.

Краткий обзор съёмников ступичных шарикоподшипников

Выбрать универсальный набор на все виды ремонта авто невозможно, так как диапазон действий ограничен:

  • разнообразием форм, размеров для зарядки в исходную позицию;
  • ограниченным рабочим пространством.

Чашечный — «Форсе 9T0311»

  1. Внутренние оправки 34-80 мм.
  2. Наружные оправки 44-90 мм.
  3. Размеры наружного диаметра чашек 44-90 мм.
  4. Шток (шпилька) с гайками.
  5. Пластины соответствуют широкому диапазону размеров.
  6. Поворотный кулак остается на месте.
  7. Набор входит в комплект пресса мастерской.
  8. Запрессовка-выпрессовка проходит одним приемом.

Цена 18000 Р

Трехзахватный – «KS TOOLS 630.3002»

Инструмент гаражного пользования. Применим в рабочей зоне ограниченного доступа.

  1. Долгий срок службы, если следовать руководством.
  2. Шарнирная конструкция лап входит в надежное зацепление.
  3. Снятие прикипевших детали с валов, осей машин.
  4. Широкий диапазон захвата — 20-230 мм.
  5. Максимальное усилие — 4,5 тонны.
  6. Размеры винтового штока — M18 x1,5 x 240.
  7. Размеры болтов под шарниры — 19 мм.

Цена 11500 Р

Двух захватный универсальный – «Kukko K-2030»

Инструмент из набора немецкого производителя Kukko — это продуманные формы захватных механизмов. На траверсе лапы двигаются по направляющим, винты подвески фиксируют заданное положение.

  1. Захват лапок под углом, параллельным оси силы натяжения.
  2. Надежность зацепления.
  3. Максимальное натяжение — 5,5 тонны.
  4. Лапки разворачиваются на 180 градусов.
  5. Широкий диапазон захвата.
  6. Двухстороннее действия.
  7. Применим в зоне ограниченного пространства.

Цена 6000 Р

Гидравлические съемники

Так же на рынке можно встретить гидравлические съёмники. Принцип действия гидравлических ССП схож с домкратами. Предназначен для слесарей ремонтных мастерских, не понадобится мускульная сила, ускорится время ремонта

Обращайте внимание на качество металла, вращение винтового штока, состояние шарниров

Преимущества:

  1. сила воздействия на впрессовываемый узел достигает 20 т,
  2. сокращается время выполнения операции,
  3. снижается доля физических затрат.

Минусы:

  1. ограничение рабочей зоны применения,
  2. цена выше механического инструмента.

Съемник ступиц и подшипников для автомобилей ВАЗ и LADA

Для замены переднего и заднего ступичного узла на ВАЗах согласно рекомендациям завода-изготовителя нужны два типа съемных устройств.

  1. Для съема шарикоподшипника у заднего колеса применяются захватные инструменты.
  2. Для спрессовки и запрессовки подшипник у переднего колеса применяют чашечные типы.

Выбрать модели данных инструментов можно из обзора представленного выше. Для выбора чашечного съемника, ориентируйтесь на внешние и внутренние диаметр ваших подшипников, но как правило достаточно почитать отзывы и получить консультацию продавца.

vazovedг. Москва

Тогда просто не кому будет платить штрафы! Это Корейский автопланшет видеорегистратор 7 в 1 на Андройде..

Я Забыл про штрафы и Яндекс-Навигатор. Тут и FULL HD съемка, антирадар и GPS с 32 спутниками. Брал по демократичной цене всего за несколько тысяч ТУТ

Универсальный съемник подшипников своими руками

Предлагаем вашему вниманию еще одну интересную конструкцию, которую можно изготовить из простых подручных материалов.

Сначала отрезаем небольшой кусок от квадратной профильной трубы. Или можно использовать «огрызок» подходящего размера.

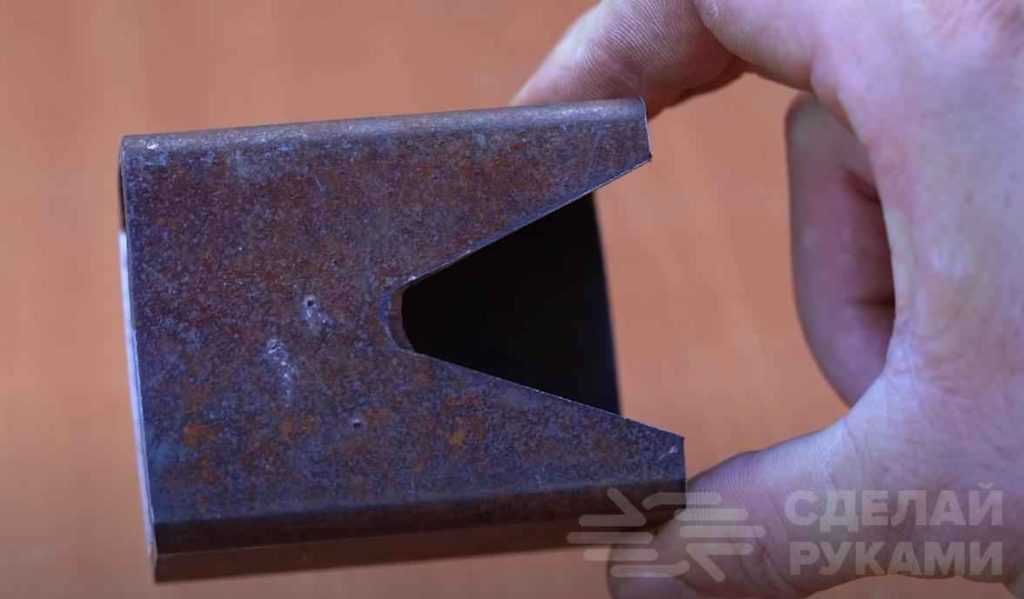

Делаем разметку, и с помощью болгарки вырезаем паз треугольной формы. Удаляем заусенцы.

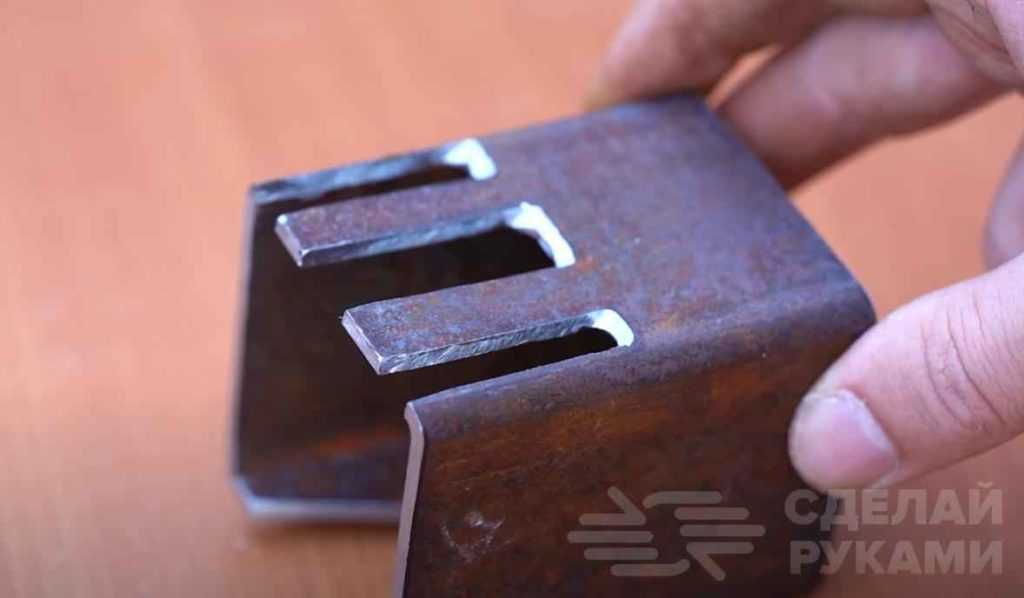

На противоположной стороне заготовке вырезаем еще три паза, но уже продольных.

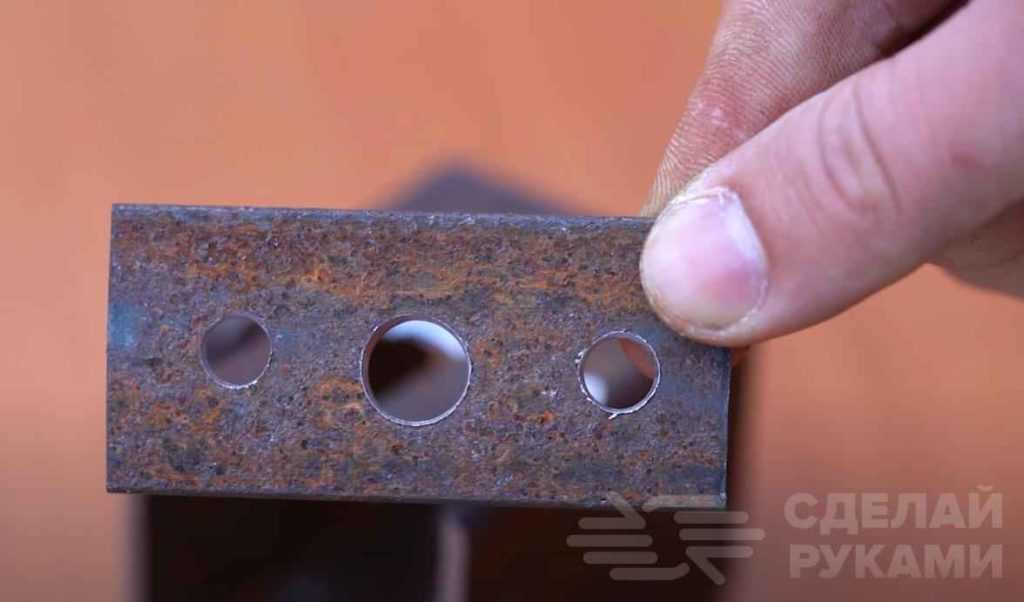

Отрезаем кусок металлической полосы подходящей длины, размечаем, и сверлим в заготовке отверстия. К центральному отверстию привариваем гайку.

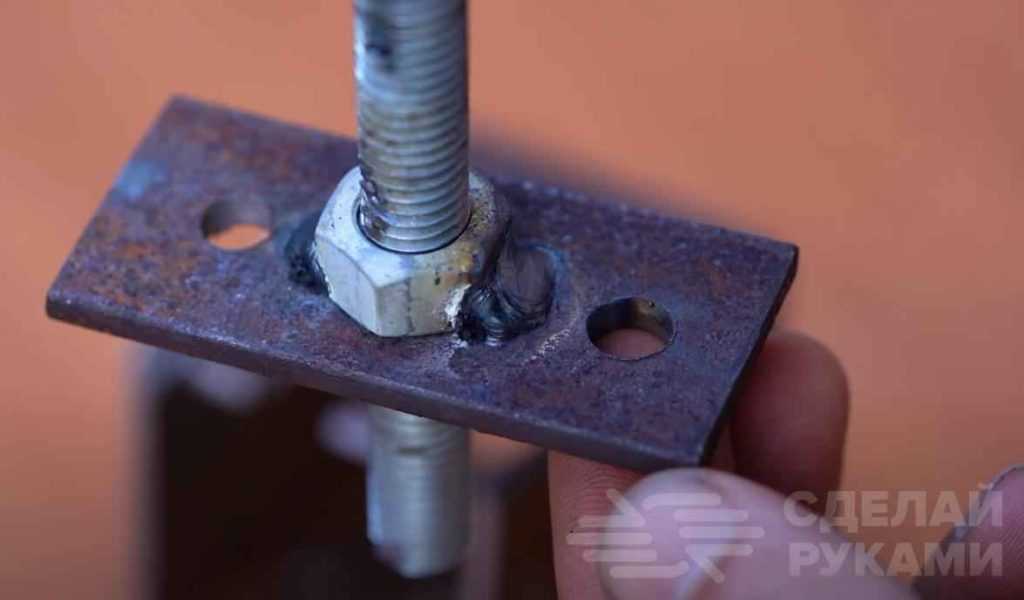

В гайку вкручиваем резьбовую шпильку. Потом необходимо с помощью двух болтов с гайками прикрепить металлическую пластину к профильной трубе.

К верхней части шпильки привариваем гайку. А к ней — привариваем ручку из квадратного прутка.

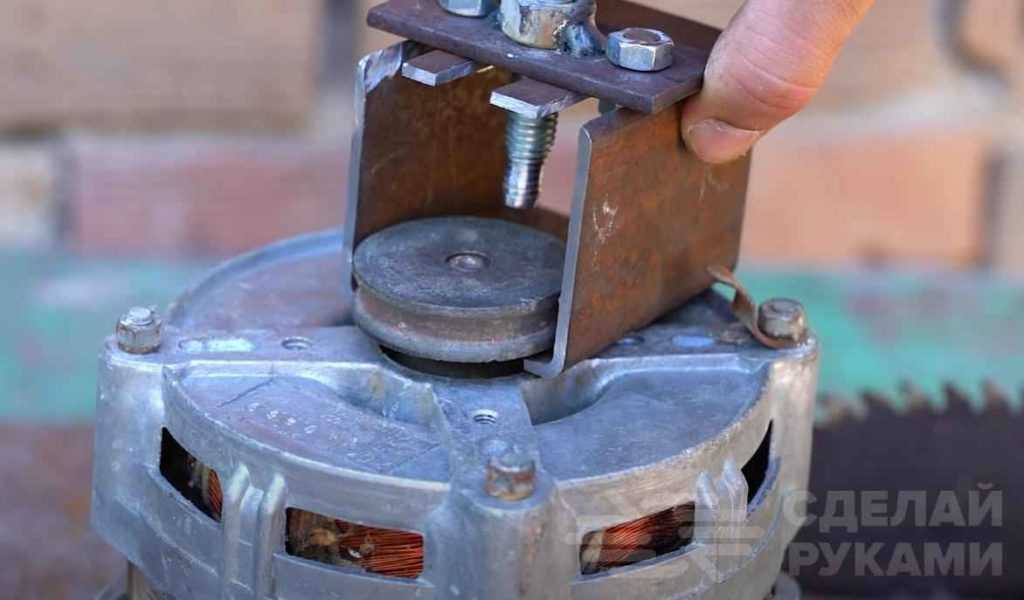

При помощи данного приспособления можно снимать не только подшипники с вала, но и шкивы небольшого диаметра.

Недостаток конструкции, пожалуй, только один — нет возможности регулировать внутренний размер между зацепами.

Но в целом само устройство получилось довольно неплохим, учитывая, что для его изготовления были использованы обрезки металла. Для домашней мастерской сгодится.

Подробно о том, как сделать съемник для подшипников своими руками, советуем посмотреть на видео ниже.

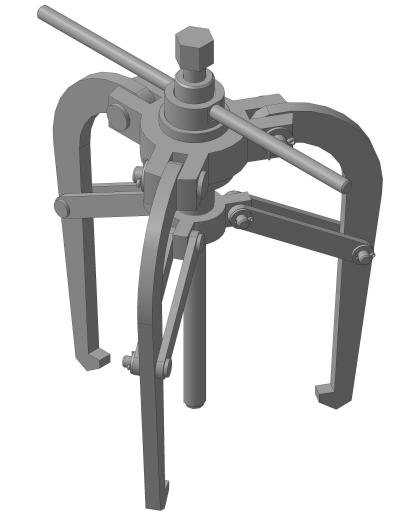

Трех захватный самодельный инструмент

Данный тип инструмента самый сложный в изготовлении, так как имеют своеобразную форму деталей, и нуждается в точных размерах для их сопряжения.

Требуемые инструменты и материалы:

  1. Болгарка с отрезным диском по металлу;
  2. Лист 1 м2 толщиной 10-20 мм;
  3. Шпилька М18х1,5х 400 мм;
  4. Две гайки М18х1,5 высота 20 мм;
  5. Отрезок трубы наружный диаметр 89 мм, толщина стенки 7 мм;
  6. Болты М10 для подвески лапок в проушины;
  7. Сварочный аппарат.

Лапы вырезают из листа 10-20 мм, L = 200-220 мм, крестовину изготавливают из гайки М18х1,5, либо вырезают болгаркой из цельного листа. Размечают контуры крестовины, вырезают, по центру сверлят отверстие, затем метчиком М18х1,5 нарезают резьбу.

Чашечный съёмник

Основная часть инструмента: шпилька М18, чашка и сменные диски. Болт с резьбой и гайку можно подобрать в магазине, а вот остальные детали придется заказывать у токаря по эскизу или чертежу.

На ВАЗ 2108, 2109, 2110, 2111 подойдут шайбы— 30, 34, 37, 77 мм, чаша (кольцо) — 77 мм. Для других марок автомобилей найдите оригинальный номер детали и её размеры, а далее вырежьте подходящие шайбы и чашки.

Двух захватный съёмник ступиц

Имея любительские навыки сварочных работ, двух захватное приспособление изготавливают из пластин, гаек, шпилек.

Не самый простой способ изготовить ССП в гаражных условиях, для его сборки этого понадобится:

  1. Лист 5 мм;
  2. Болт М 14х1,5х 240;
  3. Болты с гайками М6;
  4. Гайки М14.

Съёмная траверса для выпрессовки

Данный вариант подходит для выпрессовки и запрессовки шарикоподшипника из ступицы, не снимая её с кулака. На фото представлен пример такой конструкции.

  1. Берётся один или две прочные стальные пластины, сверху просверливается отверстие под болт и приваривается гайка.
  2. Снизу соосно приваривается вторая гайка.
  3. Далее делают отверстия под болты М10 с равными интервалами. Лапки вырезаны из пластины 10 мм.
  4. Две пластины стянуты болтами. Между ними находится длинный болт М16.

Единственная покупка — коронка под размер обоймы шарикоподшипника. Нужные шайбы вырежьте из полосы 10 мм.

Потребуется инструменты и материалы:

  1. Болгарка;
  2. Сварочный и сверлильный аппарат;
  3. Отрезок трубы внутренний D 75 мм;
  4. Полоса 70х30х5, 2 штуки;
  5. Болты М6 с гайками 4 штуки, контр гайки 8 штук
  6. Шайба толстостенная Д 45мм.

Особенности замены

Основным признаком неисправности является вой со стороны колеса, он усиливается при прохождении поворота. Дополнительным признаком будет нагрев ступицы. Затягивание с ремонтом может привести к заклиниванию колеса. В некоторых случаях, нагрев может быть такой силы, что внутренняя обойма подшипника приварится к оси поворотного кулака. В таком случае, придется ставить и новый кулак.При замене не жалейте смазки. Излишек ее просто выдавит из ступицы. Значительно хуже, если смазки не хватит. Это приведет к быстрому износу подшипника. Поэтому, опытные механики рекомендуют периодически проверять наличие смазки в ступице. При необходимости ее добавляют. Чаще всего, в качестве смазки применяют Литол 24, этот материал лучше всего подходит для использования в ступичном подшипнике.Заключение. Для качественного ремонта автомобиля имеется большое количество различных приспособлений. Отдельно выделяются съемники, которые позволяют снять подшипники и сальники. При этом, водители часто задаются вопросом, как сделать универсальный съемник подшипников ступицы своими руками. На самом деле, сделать это не сложно, достаточно иметь прямые руки и некоторый инструмент. Съемник получится не уступающий по характеристикам заводским аналогам. И стоить такая конструкция будет значительно меньше.

Съемник ступиц и подшипников для автомобилей ВАЗ и LADA

Для замены переднего и заднего ступичного узла на ВАЗах согласно рекомендациям завода-изготовителя нужны два типа съемных устройств.

  1. Для съема шарикоподшипника у заднего колеса применяются захватные инструменты.
  2. Для спрессовки и запрессовки подшипник у переднего колеса применяют чашечные типы.

Выбрать модели данных инструментов можно из обзора представленного выше. Для выбора чашечного съемника, ориентируйтесь на внешние и внутренние диаметр ваших подшипников, но как правило достаточно почитать отзывы и получить консультацию продавца.

Примечание:

Для автомобилей ВАЗ, например, подойдет модель Force 9T0311, AV Steel AV-922722, MHRTOOLS MHR04039, NEO 11-829. Подойдут для запрессовки подшипников в заднюю или переднюю ступицы, а также в поворотный кулак. С обратной стороны вставляют шайбу, зажимают гайку, ставят ключ на задержку. Затем вращают гайку штока по часовой стрелке.

Устройство для выпрессовки подшипников букс грузовых вагонов УВП05

  • Главная
  • Каталог продукции
  • Нест. оборудование для ТО и ремонта ПС
  • Грузовые вагоны
  • Устройство для выпрессовки подшипников букс грузовых вагонов

Предназначено для выпрессовки роликовых подшипников из корпусов букс. Может работать как автономно, так и в составе автоматизированного участка распрессовки и мойки подшипников и корпусов букс грузовых вагонов.

  • Технические характеристики
  • Устройство комплекса
  • Работа комплекса

УСТРОЙСТВО ВКЛЮЧАЕТ:

  • Раму
  • Неподвижный стол
  • Подвижную каретку
  • Траверсу
  • Гидростанцию с гидроцилиндрами подъема и выпрессовки
  • Пульт управления

Технические характеристики:

Наружный диаметр подшипника, мм 250
Усилие выпрессовки, кг 5000
Минимальное время цикла, мин. 1,5
Тип гидростанции СВ–М3–40–ВПБ
Рабочее давление в гидроцилиндрах, МПа (кг/см²):
— выпрессовки 12,5 (125)
— механизма подъема 1,0 (10)
Давление в пневмосистеме МПа (кг/см²) 0,4–0,6 (4,0–6,0)
Установленная электрическая мощность, кВт 2,2
Габаритные размеры и точки подвода энергоносителей приведены на схеме
Масса машины без моющего раствора, кг 600
Масса пульта управления, кг 40

Устройство

На раме устройства УВП установлен неподвижный стол с тремя позициями для буксы и подвижная каретка, предназначенная для горизонтального перемещения и подъема буксы. Подъем каретки осуществляется специальным механизмом с помощью гидроцилиндра, а горизонтальное перемещение — с помощью пневмоцилиндра. В первую позицию букса устанавливается буксосъемником или с помощью грузоподъемного механизма, во вторую и третью позиции букса перемещается автоматически подвижной кареткой. Из третьей позиции корпус буксы подвижной кареткой передвигается на приемный стол машины для мойки корпусов букс МКБ. Сверху устройства УВП установлена траверса, служащая упором для буксы при выпрессовке из нее наружных колец подшипников и распределения их по двум желобам. Для сталкивания подшипников в направляющие желоба на траверсе установлены два пневмоцилиндра. Предусмотрена возможность разворота траверсы на устройстве УВП на 180° с изменением направления сбрасывания подшипников. В этом случае возможна реализация двух схем компоновки «Автоматизированного участка распрессовки и мойки подшипников и корпусов букс», приведенных в соответствующем разделе. Гидроцилиндр для выпрессовки подшипников из букс установлен на опорной плите рамы устройства. На штоке гидроцилиндра установлен диск, которым из букс выпрессовываются подшипники. Пульт управления устанавливается в удобном для работы месте, а гидростанция — в непосредственной близости от устройства УВП и соединяется с ним гибкими рукавами высокого давления.

Работа устройства

Букса подается на приемную позицию устройства с помощью буксосъемника или другого подъемно-транспортного устройства. После установки буксы оператор нажимает на пульте управления кнопку «ПУСК», и далее процесс идет автоматически. Подвижная каретка поднимается, подхватывает буксу и переносит ее на позицию выпрессовки. Переместившись в это положение, подвижная каретка гидроцилиндром подъема поднимается, и букса останавливается на расстоянии 2–4 мм от нижней поверхности траверсы. Затем включается гидроцилиндр выпрессовки, который выталкивает подшипники вверх, за пределы корпуса буксы, после чего пневмоцилиндры сталкивают подшипники в направляющие желоба, по которым они катятся к машине МСП. Шток гидроцилиндра возвращается в исходное положение, а каретка переходит на приемную позицию. Следующим ходом каретка подхватит новую буксу с приемной позиции и подаст ее на выпрессовку, а буксу без подшипников — на выходную позицию, к приемному столу машины для мойки корпусов букс МКБ. После этого цикл работы устройства УВП повторяется.

Размещение оборудования

Устройство УВП должно быть установлено в отапливаемом производственном помещении с температурой окружающего воздуха +10…+35°С. Устройство монтируется на ровной горизонтальной площадке на фундаментных болтах. Размещение пульта управления определяется местными условиями, исходя из удобства обслуживания и требований безопасности труда для персонала.


Версия для печати

Как пользоваться съемником ступичного подшипника

Хвалёный съемник – запресовщик ступичных подшипников калина-приора от (Автом-2) г.Воронеж.

Мои впечатления от работы с ним.

На пробеге в 45 000 загудел передний ступичный подшипник, я решил его заменить самостоятельно.

Почему то с завода на моей машине с левой стороны стоял подшипник VPZ, а с правой стороны стоял подшипник VBF.

Ниже представлен фото подшипников VBF и SPZ бывает и такое. Привет от работников АвтоВАЗа!

Плюсы и минусы, замеченные при работе с ним.

+ Хочу отметить, что съемник изготовлен очень прилично (без соплей).

+ Наличие опорного подшипника избавляет от приложения чрезмерного усилия при вращении болта (запресовка – выпресовка).

+ Хорошо подогнанные размеры стакана и упорных шайб.

+ Съемник также может использоваться при ремонте задней ступицы (есть шайба).

+ Инструкция на коробке .

Самодельный съемник для подшипников ступицы

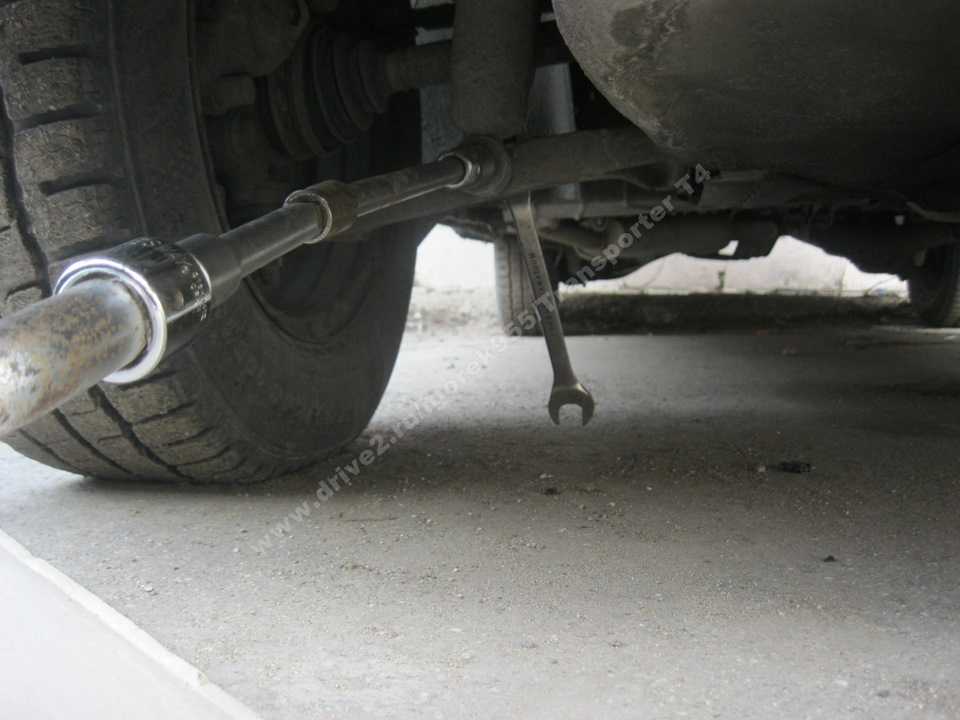

I’ll tell you how to replace the wheel bearings yourself + how to make a puller of this bearing itself.Let’s start :While the car on wheels I first of all I twist the bottom bolt of the shock absorber stabilizer stand with two keys on the 21. It is easier to get this bolt when the car is on wheels.

It is possible and then to pull out, but it is necessary to subtilize with a jack, and what for?Further, with light blows of the hammer, we knock it out with a screwdriver.

Систематическое передвижение по неровному дорожному покрытию приводит к преждевременному выходу из строя ходовой части автомобиля. Главная причина – качество дорожного полотна, которое далеко от совершенства на территории стран СНГ.

В первую очередь на себя принимают удары те участки ходовой части, которые непосредственно отвечают за гашение колебаний и стабилизацию. В каждом автомобиле таковыми являются: блок передней стойки, ступичный механизм. Если с передней стойкой все достаточно просто и понятно, то со ступичным блоком, не совсем. Учитывая сложность конструкции, рекомендовано проводить ремонтные работы в сертифицированных СТО, где используют специальный съемник ступичного подшипника для его демонтажа с посадочного места. О том, что это за инструмент, и как им пользоваться, рассмотрим ниже.

Съемник подшипников из рожковых ключей своими руками

Доброго всем времени. В этой статье речь пойдёт, о том как мастер сделал съёмник своими руками из старых рожковых ключей. По словам автора таким инструментом можно снимать, как наружные, так и внутренние подшипники. Кому интересно, читаем статью дальше. И так автору для данной самоделки потребовались такие материалы: шпилька М 10, пару гаек к ней, четыре прямоугольные металлические пластины толщиной 4 мм и длинной 50 мм, два рожковых ключа одинаковых (у автора 12 на 14) и ещё несколько болтов М 8 и гаек к ним. Первым делом нанёс разметку на один из ключей. Затем с помощью УШМ Отрезал всё лишнее. Обработал срез напильником. Готовая деталь. Аналогичным способом сделал и второй ключ. Далее делает отверстие посередине обработанных ключей. На всех четырёх пластинах автор делает по два отверстия. Готовые детали. Затем накрутив на шпильку две гайки сварит их вместе. После к этим гайкам с боку приварит ещё по одной гайке. Когда все детали были готовы приступил к сборке инструмента. И в завершении к шпильке он приварил кусок арматуры которая будет служить в качестве ручки. Такой вот универсальный съёмник получился у автора. Второй край шпильки немного сточил. Тест. Наружный подшипник. Для того, чтобы снять внутренний подшипник, Автор перевернул ключи и поставил шпильку по длиннее. Продев шпильку в подшипник накрутил на неё гайку. Ключи упирает в корпус. И выкручивает шпильку. Таким образом подшипник снят. Инструмент со своей задачей справился. Всем спасибо и до новой встречи.Видео:

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Съёмник для подшипников своими руками

Предыстория такова: двигатель пылесоса внезапно начал работать с посторонними шумами. Разобрав корпус и осмотрев его, стало понятно, что развалился верхний подшипник ротора. Снять его без специального съёмника, не повредив при этом ротор, не представляется возможным, поэтому были предприняты попытки найти съёмник у знакомых, которые не увенчались успехом. Покупать этот инструмент в магазине из-за разовой работы я посчитал излишней тратой денег. В дальнейшем так оно и вышло – сделать простой съёмник своими руками оказалось очень легко. На это ушло 20 минут времени и минимум деталей. Единственное условие – наличие сварочного аппарата и умение хотя бы немного им пользоваться.

Итак, по порядку. Есть ротор двигателя с подшипниками, один из которых необходимо заменить.

Чтобы снять подшипник с вала, под него надо подвести какой-нибудь упор. Причём этот упор должен быть определённой прочности и минимальной толщины, так как расстояние между подшипником и якорем составляет несколько миллиметров. Для этого подошла обычная металлическая шайба. Чтобы её можно было завести под подшипник, сделаем в ней вырез. Для этого зажмём шайбу в тисках и болгаркой вырежем четверть от её окружности.

Проверяем на роторе – подходит.

Теперь подумаем, из чего сделать корпус съёмника. В сарае нашёлся кусок профильной трубы. Отрежем от неё 5-ти сантиметровую часть. Чтобы съёмник можно было подвести под подшипник, необходимо в трубе прорезать одну стенку, причём ширина выреза должна быть больше диаметра подшипника. Зажимаем трубу в тиски и болгаркой вырезаем полосу.

Дальше ставим трубу на торец, кладём на неё подготовленную шайбу и привариваем электросваркой. Соединение должно быть прочным, чтобы во время работы шайба не отвалилась.

Переворачиваем корпус съёмника, установив его шайбой вниз. Сверху надо приварить гайку, в которую будет вкручен болт, чтобы выдавить подшипник. Гайка диаметром меньше размера трубы, поэтому под неё нужно установить какую-нибудь опору. Подойдёт всё, что угодно: шайба, любая пластина, отрезанная стенка трубы. В моём случае шайбы подходящего диаметра не нашлось, поэтому под шайбу меньшего диаметра подложил 2 гвоздя и сваркой приварил их к корпусу съёмника. Сверху уложил гайку и всё тщательно обварил. Съёмник для подшипника готов.

Осталось установить съёмник на роторе, закрепить его в тисках, ввернуть в гайку болт и, закручивая болт ключом, выдавить подшипник. На валу ротора, в которую упирается болт, нарезана резьба. Чтобы её не повредить, перед съёмом надо накрутить на неё гайку, и уже в гайку упереть болт.

На изготовление съёмника у меня ушло всего 20 минут, и за пару минут был снят подшипник с ротора.

В завершении покажу, как можно быстро и просто запрессовать новый подшипник на вал. Для этого понадобятся тиски, кусок трубы и шайба.

Устанавливаем на вал подшипник, следом к нему прижимаем шайбу, потом кусок трубы и зажимаем эту конструкцию в тисках.

Когда сжимаются тиски, труба давит на шайбу, та — на подшипник. Под действием силы сжатия деталь насаживается на вал ротора. Здесь главное – установить конструкцию ровно, следить за тем, чтобы вал ротора попал в отверстие шайбы и трубы, а не упирался в их стенки, и не согнуть ротор чрезмерным усилием.

Вот так быстро можно сделать съёмник для подшипника своими руками, использовав минимум материалов, практически бесплатно. Конструкция простая, надёжная, главное – рабочая. Недостатком данного устройства является то, что этот съёмник можно применять только для маленьких подшипников. Для больших необходимо изготовить более мощную конструкцию.

Виды съемников

По типу привода инструментарий делится на две группы: механические и гидравлические съемники. В последние встроен гидроцилиндр, который развивает усилие в десятки тонн. Гидросъемники предназначены для самых сложных и тяжелых случаев.

Гидравлический съемник

Сделать съемник подшипников своими руками легче механический, так как он устроен проще, обходится дешевле. В гаражах и автомастерских – это наиболее распространенный вид инструмента. Он дает возможность быстро менять точки захвата, имеет подпружинивающий эффект, который улучшает эксплуатацию тяги.

Градация механических приспособлений идет по количеству захватов (двух- или трехлапные) и способу зацепления (наружные или внутренние).

Широкое применение имеет универсальный съемник подшипников ступицы, своими руками который также часто изготавливают. Устройство с повышенным КПД решает много задач: снимает шестерни, муфты, втулки.

Кроме того, существуют поворотные и самоцентрирующиеся конструкции, устройства типа «пантограф» и прочие.

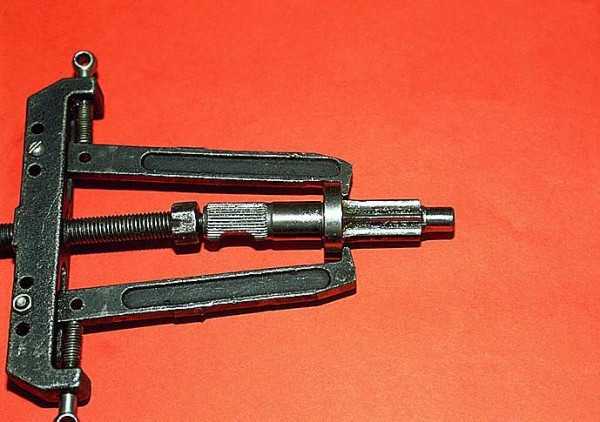

Двухзахватные

Устойчивость съемных принадлежностей определяется количеством захватов. Двухзахватные устройства имеют монолитную конструкцию с двумя опорными лапами. Основные узлы выполнены методом ковки.

Двухзахватный съемник

Съемник подшипников ступицы ВАЗ своими руками с двумя захватами изготавливается под конкретный размер извлекаемой детали, либо под универсальное устройство. Применяются самоделки для аккуратного демонтажа тугих подшипников в труднодоступных местах. Лапы лучше сделать подвижными за счет шарнирного механизма, стяжек или траверсы.

Выпрессовщики различаются по следующим характеристикам:

  • типу крепления лап;
  • формой наконечника;
  • длиной захвата;
  • размерами винта (диаметр, длина);
  • материалом изготовления.

Инструмент может быть с шарнирным соединением, удлиненными захватами, с поворотными, раздвижными и перекрестными лапами. Также встречаются модификации с зажимными фиксирующими захватами.

Трехзахватные

По показателю прочности эта конструкция превосходит 2-лапые съемные приспособления, так как изготовлена из кованой усиленной стали. Выпрессовщик бережно извлекает деталь с углубления, при этом физические затраты мастера минимальны.

Трехзахватный съемник

Большой популярностью среди профессионалов и любителей пользуются съемники на шарнирных соединениях. Инструмент легко подгоняется под диаметр извлекаемой автодетали (нужно просто раздвинуть захваты), центровка происходит автоматически.

Внутренний

Чаще подшипник извлекают, ухватив его за наружное кольцо. Но можно специальным съемником зацепить элемент за внутреннее кольцо и вытянуть из корпуса.

В этом случае определяют размер отверстия подшипника и тип захватов. Если есть опорная поверхность, то удобнее взять 3-лапый инструмент, на конце захватов которого есть загибы на внешнюю и внутреннюю стороны.

Съемник внутренних подшипников

Однако можно сделать своими руками съемник внутренних подшипников из двух гаечных ключей, четырех пластин, шпильки с резьбой, болтов и гаек.

Съёмник сепараторный своими руками. DRIVE2

Всем привет. Решил изготовить данный съёмник.

Заводское исполнение.

Исполнение одноклубника с драйва, но часть он купил www.drive2.ru/l/452059259031520047/

Однозначно вещь очень полезная и нужная. Уже не раз стаскивал им внутреннее кольцо ступичного подшипника, а также подшипники с цапф колен. вала, обойму подшипника с хвостовика редуктора заднего моста. Прелесть в том, что ему не нужно место под лапы, стаскивает после зажима, а ещё шпильками можно нарастить до нужной длины и смело стягивать подшипник полуоси! Если сделать диаметр больше можно снимать шкивы с валов.

Снимаем обойму пдш с хвостовика.

Подшипник с К/В, который стоит вплотную к щеке.

В общем, надо его иметь у себя в хозяйстве, — подумал я, и начал проект.Первым делом модель и чертежи в компасе (фото отчёт):

Модель с удлинителями

Полный размер

Полный размер

Полный размер

Полный размер

Винт с гайкой просто нашёл, вам придётся додумать этот узелок самим.

Полный размер

Выточили основание.

Полный размер

Распилили и фрезеровали.

Полный размер

Проба подшипника.

Полный размер

После термообработки.

Полный размер

Готовый вариант. Ручка взята от воротка для метчиков.

Видео с ютуба как снять внутреннюю обойму ступичного подшипника!

Шкив с вала

Полное описание самого инструмента и демонстрация работы на СТО.ok.ru/video/11692147970Чертежи для скачки yadi.sk/d/zO3FeOBt37wdCn

Съемник ступичных подшипников своими руками

Для проведения ремонтных работ в домашних условиях некоторые мастера используют простые, самодельные конструкции. Однако это всегда совместимо со всеми размерами опорных подшипников. Только с теми, диаметр которых не превышает семи сантиметров.

Итак, как же сделать съемник для ступичных подшипников. Для этого понадобится болт длиной в 90 – 100 мм, не более, две металлические шайбы, гайка крепления, металлическая проставка. Причем, диаметр проставки должен быть такой, чтобы она входила в отверстие для посадки опорного подшипника с минимальным зазором. Таким образом, после демонтажа колеса, необходимо будет собрать указанный выше съемник и начать затягивать крепление, в итоге часть опорного подшипника окажется с наружной стороны. Дальше дело техники.

Самодельный съемник ступичных подшипников применим, как для переднего, так и для заднего участка ходовой системы отечественного автомобиля. Для иностранных марок лучше использовать заводской вариант оборудования.

Виды

Инструменты подразделяются на две группы.

Гидравлические. При их работе применяется гидравлическая тяга, снятие и посадка выполняются в полуавтоматическом режиме. Основной частью такого съёмника является гидравлическая гайка, внутренняя полость которой давит на специальный поршень. Тот в свою очередь передаёт усилие на нужную деталь. Гидравлическая модель востребована у владельцев грузовиков и других крупногабаритных машин — с её помощью можно без особого труда снять самые массивные внутренние части.


Так выглядит гидравлический съёмник подшипников

Механические. Действуют от мускульной силы человека, востребованы для монтажа/демонтажа ступичных подшипников. Бывают двухзахватными, трёхзахватными и внутренними. Двухзахватные — самые простые. Их используют там, где нужен максимальный контроль процесса. Трёхзахватные оснащаются тремя лапами и применяются для работ с передней ступицей и генератором. Внутренние варианты пригодятся для снятия шариковых и игольчатых роликовых подшипников, вдобавок ими можно демонтировать разные латунные муфты.


Механическая трёхзахватная модель Съёмники подшипников могут иметь разные размеры, но самыми популярными являются универсальные. Их параметры можно регулировать вручную, подстраивая под любой диаметр.

Своими руками можно сделать разные инструменты, но лучше всего изготовить универсальный трёхзахватный вариант — его удобно использовать.


Схема двухзахватного съемника

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
FAQ по авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
