Стапель для кузовного ремонта: виды, конструкции и особенности выбора для кузовных работ (115 фото и видео)

Подкатной стапель

Как следует из названия: подкатной стапель для ремонта кузова основной особенностью устройства является передвижная площадка, на которой крепится кузов и которая может перемещаться вдоль стапеля.

Крепление вытягиваемых частей кузова происходит за отбортовку порогов кузова. С помощью такого устройства легко производится ремонт таких кузовных элементов как стойки, лонжероны или панели. Более сложные ремонты на нем производить не получится.

  • Шумоизоляция автомобиля: как сделать своими руками правильно качественную шумоизоляцию автомобиля (105 фото)

  • Пневматический краскопульт — обзор лучших моделей аэрографов 2020 года. Рейтинг, описание работы и особенности применения (95 фото)

  • Покраска авто жидкой резиной — плюсы, минусы, виды краски и советы как покрасить авто жидкой резиной (85 фото)

К достоинствам стоит отнести относительно небольшую стоимость и небольшая площадь необходимая для размещения.

Требования к стенду-кантователю

Кантователь, или стенд кантователь, представляет собой устройство, которое способно выдержать вес двигателя автомобиля, при этом мотор на стенде не лежит, а закреплён подвижно. Таким образом, для того чтобы получить доступ, к примеру, к картеру, не нужно переворачивать его на верстаке, думать, как укрепить блок цилиндров на поверхности. Двигатель, закрепленный на оборудовании, может беспрепятственно вращаться вокруг своей оси и иметь несколько фиксированных положений, в зависимости от конструктивных особенностей. При этом необходимо добиться нескольких показателей:

устройство не должно занимать много места в гараже:

двигатель должен фиксироваться прочно и жёстко;

конструкция должна позволять прикладывать определённое усилие, при этом сохраняя устойчивость;

конструкция должна быть жёсткой;

кантователь должен позволять легко выбирать нужное положение двигателя, надёжно его удерживая.

Расчет необходимых материалов

Перед началом работ по изготовлению стапеля необходимо выполнить его чертеж и рассчитать количество требуемых материалов. Платформа должна выглядеть в виде прямоугольника (а лучше нескольких) из металлопрофиля сечением 50×50 или 70×40 (чем толще — тем лучше). Оптимальная длина — 2000 мм, ширина равна ширине колесной базы автомобиля.

Почему выбрана именно такая ширина? Вообще возможно изготовление стапеля шириной, равной ширине колесной базы автомобиля. Или же меньшей, чем она, но с выполнением «отростков» от рамы, на которых и будут крепиться зажимы. Первый способ предпочтительней из-за места расположения зажимов.

Посередине платформы необходимо будет вварить ребро жесткости из аналогичного металлопрофиля. В процессе работы потребуется дополнительный металл, подсчитать количество которого на начальном этапе работы затруднительно.

После того, как расчет необходимого количества металлопрофиля будет выполнен, его можно заказать на специальной базе или воспользоваться уже имеющимся.

Для обеспечения функциональности стапеля его нужно будет оснастить хорошей гидравликой — подойдет комплект тоннажностью до 10 тонн.

Также нужно помнить, что стапель бывает двух видов: стационарный (то есть установленный в конкретном месте без возможности перемещения) и передвижной (оснащенный колесиками и приспособленный для хранения и в вертикальном положении). Если выбран второй вариант, то нужно приобрести еще и комплект колесиков: 4 или более — для рамы, 2 — для силовой стойки.

Изготовление стапеля своими руками: конструирование рамы

Изготовить стапель можно самостоятельно, для этого стоит изучить видео и фото в интернете, где описана поэтапная работа по его созданию. Много времени и средств процесс изготовления самодельного устройства не займет. Безусловно, для ремонтных работ необходима гидравлика, которую в домашних условиях изготовить не представляется возможным. Поэтому рассмотрим, как можно сделать раму стапеля, отвечающую за фиксацию авто. Начинать нужно с чертежа, который можно создать самому, либо скачать фото в интернете.

Для изготовления поперечной балки необходим металлический профиль, на котором впоследствии будет закреплена стойка с захватами, фиксирующими пороги машины. Захваты для порогов делают из металлических уголков, в которых просверливают отверстия под крепежные болты. Затем уголки приваривают к балке. Проделывать отверстия нужно, учитывая модель авто. Если необходимо изменить размеры, можно просто просверлить в балке дополнительные отверстия. Минимальные размеры профиля – сечение 40х80 мм и длина 150 мм. Такие параметры позволяют выполнять ремонт почти всех видов легковых машин.

Для того чтобы изготовить стойки, понадобится продольный металлический профиль сечения 20х40 мм. Высота каждой стойки должна равняться 25 см. Для укрепления нужно приварить косынки из этого же профиля. Вверху привариваются уголки для захвата порогов машины.

Чтобы обеспечить хорошую сцепку, можно предварительно нанести насечки либо приварить гайки. В качестве креплений используйте болты и гайки с мелкой резьбой. Полезный совет: элементы крепежа лучше всего позаимствовать с иномарок, где болты намного прочнее и качественнее, чем в любом магазине. Фиксировать стойки на балке лучше болтами М10: такой крепеж позволяет работать с гидравликой, развивающей тяговое усилие в пределах 4 тонн.

Стапель для кузовного ремонта своими руками

Стапель – сложное ремонтное оборудование, которое требует профессиональных навыков, как с эксплуатацией устройства, так и со сборкой. Стапель своими руками изготавливается из стандартных приспособлений:

  • Металлический профиль длиной 150 см с сечением 40х80 мм.
  • Стальной продольный профиль с сечением 20х40 подходит для опорных стоек.
  • Уголки понадобятся для приварки к стойкам.
  • Сварочный аппарат.
  • Болты и гайки мелкой резьбы.
  • Крепежи (лучше всего подойдут от иномарок).
  • Антикоррозийная эпоксидная грунтовка.
  • Порошковая краска, краскопульт.
  • Болты М10.
  • Гидравлическое устройство с уровнем тяги не менее 4 тонн.
  • Мощная цепь с крюком.

Для сборки стапеля нужны чертежи, чтобы сделать все правильно. Без них могут возникнуть проблемы и нестыковки деталей.

Чертежи можно найти в Интернете. Сооружение элементов стапеля проходит следующим образом:

  1. К металлическому профилю, служащему поперечно балкой, нужно приварить уголки с отверстиями под болты. Получится стойка с захватами. Если требуется стапель для одной машины, то все отверстия должны быть проделаны по индивидуальным параметрам.
  2. Продольный стальной профиль – стойки – лучше усилить уголками. Это требуется для правильного захвата порогов авто. Минимальная высота стойки составляет 25 см.

Перед началом монтажных работ необходимо окрасить . Подойдет и , но первый вариант более качественный и надежный:

  • Все элементы будущего стапеля нужно очистить и обезжирить, а затем , устойчивой к коррозии.
  • После грунтовки приспособления для ремонта автомобилей следует и дождаться полного высыхания.

После этого процесс монтажа продолжается:

  1. Все стойки рекомендуется фиксировать болтами М10. Они отлично служат при работе с гидравликой любого уровня тяги.
  2. Полученный стапель нужно поставить в рабочее пространство с учетом минимальных параметров: легковое авто должно свободно помещаться на стенде, причем обязательно отсутствие каких-либо посторонних предметов, мешающих движению стапеля.
  3. В завершение осталось прикрепить цепи и захваты.

Как сделать стапель своими руками, спросите вы: чертежи, материалы, вспомогательные средства находятся в свободном доступе, поэтому работы по сборке собственного ремонтного стенда под силу каждому автовладельцу. Было бы желание.

Хочешь знать о покраске автомобиля все? Читай еще полезные статьи:

  • . Вы пробовали ее красить?
  • . Как сделать ее правильно.
  • . О чем молчат производители.

Справиться с рихтовкой кузова автомобиля без использования специальных вспомогательных средств не получится. Одним из основных приспособлений для работ по восстановлению геометрии кузова, нарушенной в результате аварии, является стапель. Это устройство позволяет прилагать усилия в несколько тонн для сжатия или растягивания кузова. При этом обязательным условием является надежное крепление автомобиля на специальной раме: от этого будет зависеть результат работы.
Если нет возможности приобрести такую конструкцию, возможно использование самодельного стапеля для кузовного ремонта.

Виды и особенности стапелей

Разновидностей стапеля очень много, и каждый из них относится к определенной группе:

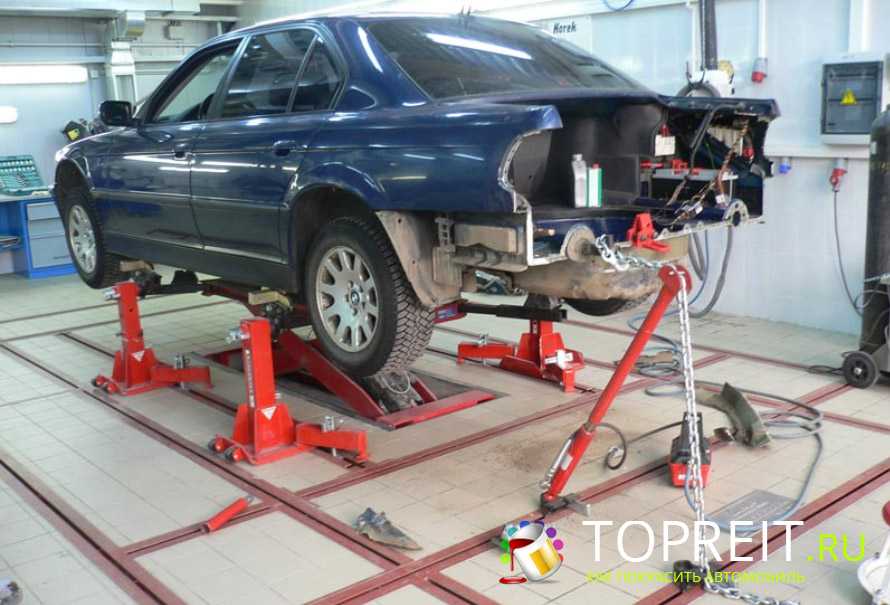

  1. Напольный стапель для кузовного ремонта: представляет собой крупногабаритную передвижную систему. Перемещение производится по проложенным рельсам. Использование напольного стапеля актуально для восстановления грузовых и легковых кузовов любой степени деформации. В комплект к напольному стенду входят зажимы, выпрямитель с пневматическим механизмом, укрепленные стойки. Несмотря на размер такого устройства, он не занимает много места, а при его простое пространство с рельсами может использоваться для других целей, ведь их уровень одинаков с полом. Выпрямитель может функционировать в любом направлении, что облегчает ремонтный процесс. Средняя стоимость такого изделия варьируется от 125 тыс. до 360 тыс. рублей.
  2. Платформенный стапель: идет в комплекте с рельсами и въездным мостом. Оснащен лебедкой и передвижным блоком для автомобилей, у которых не функционируют колеса. «Опорные стойки имеют надежный гидравлический механизм, что гарантирует долгий срок службы».
    Балки крепления обладают способностью передвигать конструкции массой более 20 тонн в любых направлениях. Платформенный стапель делает более точные расчеты и определяет погрешности благодаря телескопической шкале. Стоимость такого устройства составляет 300 тыс. рублей и более.
  3. Рамный стапель для кузовного ремонта: по сравнению с другими видами восстановительных стендов обладает высокой эргономичностью и экономичностью рабочего пространства. В частности это вызвано наличием автоподъемника. Стапель надежно фиксирует машину и выпрямляет по заданным параметрам. Давление на кузов оказывает гидравлика силового устройства. Из-за недостаточно укрепленной системы выравнивания рамный стапель не может выполнять сложные восстановительные работы, но актуален для незначительных кузовных повреждений. Стоимость устройства составляет 70 тыс. рублей и более.

Рамный стапель для быстрого ремонта

Оборудование имеет стандартную комплектацию:

  • Фиксирующие элементы для крепления отбортовки к выпрямителю.
  • Укрепленные колонны.
  • Гидравлический насос.
  • Вытягивающий механизм с несколькими точками фиксации.
  • Зажимы для кузовных работ.
  • Усиленная цепь.

Стапель для быстрого ремонта оснащен усиленным захватом отбортовки, что гарантирует отсутствие рисков соскальзывания автомобиля с платформы. Таким устройством можно легко поправить незначительные удары в боковые части машины, при этом без обязательного крепления авто к полу.

В модели предусмотрена возможность ограничения движения поворотных деталей за счет стопорных строений на шарнирах. Основная колонна плавно регулируется в вертикальном положении в любом направлении тяги, что уменьшает время восстановительных работ. Рабочий процесс проходит следующим образом:

  1. Поднятие авто на нужный уровень и закрепление под колеса специальных блокаторов.
  2. Помещение машины на ремонтную платформу.
  3. Подвод зажимов под отбортовку и фиксирование к рампе.
  4. Укрепленная колонна устанавливается в нужное место с помощью шарнира.

Вес такой конструкции не превышает 400 кг, башня может наклоняться на 90 градусов.

Стапель для поправки геометрии кузова

Нарушение геометрии кузова часто приводит к опасной ситуации на дороге
. Малейшее отклонение геометрии от нормы вызывает такие явления, как занос, плохой вход на поворот и т.д. В любой технической документации указываются контрольные точки, по которым специалисты определяют правильную геометрию авто и, соответственно, параметры ее искажения.

Осуществляется при помощи стапеля, который силовым механизмом тянет его на место. Восстановление геометрии кузова своими руками осуществляется при помощи заводского оборудования и самостоятельно собранного устройства.

К особенностям стапелей относятся:

  • Наличие на платформе 4-х анкерных стоек, установленных в любом месте удлиненных паз.
  • Тяговое усилие колонн – до 10 тонн.
  • Полный подъемник обеспечивает плавное регулирование всей платформой.
  • Наличие въездных аппарелей.

FakeHeader

Comments 46

Время пришло- результат стапеля в студию)

интересное решение, а есть подолжение, законченный вид стапеля?

Где то уже читал про стапель самодельный там в качестве зажимных губок использовали напильник.

а сверлится он как

Этого я не знаю, запись не могу найти ту

Хорошо получается продолжай )

сам себе сварщик или кто помогает?

сам себе с отцом самоучки

норм даже на толстом металле фаску сняли. да и по стапелю все получится раз руки не из жопы.

стараемся все делать качественно с запасом прочности хоть и из подручных материалов

Брат, ну посмотрел твою аварию — ну тоталка, машину по-любому в утиль. Конечно можно позабавляться и потренироваться — а потом все равно — в утиль. Ездить на таком опасно. Лучше время и руки направь в созидательное русло — забор там кому свари, мангал — денег на новый шрот заработаешь. ИМХО.

машина нужна брат, надо делать, ну не получится, останется опыт он бесценен, может похалтурить смогу

ничего страшного там нет.

Страшного — ничего. Но экслуатации — не подлежит.

на таких пол страны ездит все норм далее диалог бесполезен.

машина нужна брат, надо делать, ну не получится, останется опыт он бесценен, может похалтурить смогу

Не слушай никого… В твоем варианте ДТП ничего страшного нет… В крайнем случае переднюю часть от донора вваришь и все… Там работы на неделю…

ну да не спорю если только ей заниматься то можно за неделю управиться, я буду только по вечерам и на выходных

Ну тогда 2-3 недели

ну да думаю около того

машина нужна брат, надо делать, ну не получится, останется опыт он бесценен, может похалтурить смогу

Займись забором — быстрее накопишь на другую.

пробовал не мое это

Брат, ну посмотрел твою аварию — ну тоталка, машину по-любому в утиль. Конечно можно позабавляться и потренироваться — а потом все равно — в утиль. Ездить на таком опасно. Лучше время и руки направь в созидательное русло — забор там кому свари, мангал — денег на новый шрот заработаешь. ИМХО.

видел как и не такие восстанавливали. Морду конечно менять придется, тянуть там нечего.

вытянуть мотом высверлить и заменить левый, правый просто вытянуть

а номер на каком стакане?

на правом там все хорошо

Тогда удачи тебе и терпения! Уже не мало сделано судя по фотографиям. А тянуть чем будешь? Гидравлику покупать?

домкрат бутылочный взял у знакомого 8 тонн ход около 200мм

не плохо получается. ждем продолжения, результата и отчетов (даже видео) по ремонту авто.терпения и сил.

руки опускались вообще день на 3 где то кое как себя переломил, будет все вплоть до покраски стапеля)

Виды стапелей

Все виды стапелей имеют идентичный принцип действия. Для устранения деформации кузова, его фиксируют к одному или нескольким участкам, которые нуждаются в выправлении и рихтовке. Далее, мастер, используя вытяжное устройство, прикладывает усилие, и выправляет поврежденные части корпуса.

Простые стапели, предназначенные для ремонта кузова, оснащены одним вытяжным устройством. Сложные приспособления имеют несколько вытяжных механизмов.

Подкатные

Подкатной стапель используют для кузовного ремонта автомобилей разного типа. Он оснащен приспособлениями, которые позволяют закрепить автомобиль без выполнения отбортовки порогов. Подкатные стапели удобно применять в условиях ограниченного пространства. Благодаря этому, приспособление используют в гаражных условиях.

Напольные

Напольный стапель для кузовного ремонта своими руками – компактное и эффективное оборудование для восстановления корпуса авто в гараже или мастерской. Если нет нужды в использовании вытяжного механизма, тогда рельсы используют для других целей.

Рамные

Рамный стапель относится к профессиональной разновидности вытяжных механизмов. Основное отличие от остальных видов, заключается в том, что рамные приспособления имеют сложную конструкцию.

Механизм вытяжки позволяет ремонтировать разные модели автомобилей. Машина фиксируется на раме, которая отличается высокой прочностью. С помощью направленного в разные стороны усилия, вытягивают кузовные деформации легкой и средней степени тяжести.

Платформенные

Платформенный стапель для кузовного ремонта является полноценным профессиональным оборудованием. Приспособления данного вида используют для выправки повреждений корпуса любых автомобилей, в том числе и рамных внедорожников.

Конструкция механизма для вытягивания, состоит из специальных рельс и въездного моста-основы. На нее машина заезжает самостоятельно, либо его туда втягивают, если автомобиль не на ходу. Платформа оснащена разными устройствами и крепежными механизмами, которые надежно закрепляют транспортное средство на стапеле.

Платформенные приспособления имеют гидравлические металлические стойки, лебедку, силовые и выдвижные блоки. Балки приспособления позволяют без усилий, перемещать тяжелые конструкции в любых направлениях. Платформенный рихтовочный стенд имеет телескопическую шкалу, с помощью которой проводят точные расчеты и измерения.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
FAQ по авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
