Тележка для лодки пвх, телега для перевозки и транспортировки, как сделать своими руками

Покраска прицепа

Когда все элементы конструкции надёжно закреплены и первые этапы личного тестирования пройдены, можно приступать к мелкой доработке изделия. Сначала нужно весь прицеп обработать специальным антикоррозийным покрытием, а после его высыхания можно заняться покраской.

На финальном этапе устанавливается светотехника и электропроводка.

Выкладываю фото, и сразу некоторые пояснения: — труба 50х25, пускал ее я не сверху, а с боков рамы, отрезав предварительно родной фаркоп. — труба для страховки и удобства в работе обвязана с рамой болтами м8 — изгибы трубы делал подрезами, затем проваривал и наваривал «косынки из стали 1.5мм -штыри амортизаторов можно отрезать еще на 20 мм, сделав шлиц (если «приспичит» снять амортизатор), в нижних сайлентблоках амортизаторов отверстия увеличиваются до 12 мм (там дырки 10мм) — осталось сделать ложементы и носовой фиксатор — крылья будут дюралевые, фонари светодиодные (Китай) — продольный швеллер 60х60 толщиной 2.5 мм крепится ко всем поперечинам рамы и центральной трубе дышла болтами м8, буду еще проваривать -прицеп еще опустится на 30 мм- не пристегнуты цепи- ограничители -швеллер- колпак 140 мм ширина полки 55мм, толщина полки 10мм сам швеллер 8 мм — сейчас нагрузка на сцепное устройство 55 кг (измерял бытовыми весами женскими » class=»alignleft» alt=»:)» title=»Улыбается :)» data-shortname=»:)» /> положив на них фанерку, развесовка изменится с установкой ложементов, «заходного» ролика и подвеской мотора 56 кг — в швеллер на донышко постелена доска пропитанная толщиной 25 мм и с боков нашиты брусочки толщиной 20 мм что бы киль не задевал железо Наученный горьким опытом «приварил- отрезал» продолжаю сборку пока на болтах с последующей сваркой. -лодка расположена так: 1.6 метра сзади от оси 2.6м впереди А лодку с бОльшей килеватостью вообще без проблем разместить на прицепе после замены амортизаторов. Готов ответить на вопросы и принять конструктивную критику » class=»alignleft» alt=»:)» title=»Улыбается :)» data-shortname=»:)» /> » class=»alignleft» alt=»:)» title=»Улыбается :)» data-shortname=»:)» /> » class=»alignleft» alt=»:)» title=»Улыбается :)» data-shortname=»:)» />

Как зарегистрировать прицеп самодельный для лодки

Сделать прицеп своими руками дело не сильно хлопотное, а вот его регистрация, наверняка, отнимет гораздо больше времени. Поэтому подробнее поговорим о том, какие действия необходимо произвести, чтобы поставить лодочный прицеп на учет в ГИБДД. Предлагаем вашему вниманию почти пошаговую инструкцию.

Экспертиза самодельного лодочного прицепа

Для начала следует отправиться в отделение ГИБДД и запросить список необходимых документов на регистрацию самодельного прицепа. Инспекторы выдадут список, а вместе с ним направление на техосмотр ТС в исследовательской лаборатории.

Для проведения технической экспертизы конструкции следует обратиться в аккредитованные организации. Как правило, лаборатория потребует от вас помимо направления из ГИБДД еще ряд документов:

Чертежи конструкции с указанием размеров;
Данные свидетельства сварщика, производившего сварочные работы (копия удостоверения);
Чеки на используемые при постройке прицепа материалы (с обязательным указанием марок товаров);
Фотографии собранной конструкции с разных ракурсов (отдельно крупным планом фотографируют ступичный узел).

Кроме того, сам прицеп необходимо будет представить для проведения техосмотра и опытных испытаний. В случае установленного соответствия всем требованиям и успешного прохождения испытаний, лаборатория выпишет на прицеп сертификат безопасности и присвоит ТС идентификационный номер (VIN).

Отметим, что сертификаты о получении VIN и соответствии нормам безопасности, а также проведение проверок оплачиваются отдельно. Точная стоимость зависит от тарифов лаборатории, в среднем же расходы составляют 15 000 – 20 000 рублей.

Порядок проведения регистрации

После получения документов из лаборатории, можно приступать к проведению процедуры регистрации лодочного прицепа в ГИБДД. Отметим, что записаться на прием в инспекцию можно лично, или с помощью Интернета или телефона. Но перед походом к инспектору, не забудьте нанести на прицеп уже полученный номер VIN, т.к. его наличие обязательно будет проверяться.

Возможно будет интересно: Кому нужно знать Кодекс внутреннего водного транспорта РФ

Регистрация лодочного прицепа аналогична постановке на учет в ГИБДД легкового автомобиля. Необходимо подать заявление, представить все оформленные документы, а также привезти для осмотра сам прицеп. Инспектор проверит пакет документов, и удостоверит соответствие ТС всем описанным в бумагах характеристикам.

После проведенного осмотра сотрудником ГАИ выписывается протокол, и через несколько дней паспорт транспортного средства с регистрационными данными выдается владельцу. В дальнейшем необходимо будет представлять прицеп для техосмотра раз в два года (если прицепу менее 5 лет) и ежегодно (для транспортных средств старше 5 лет).

Список необходимых документов

Но прежде чем обращаться в ГИБДД нужно собрать полный пакет документов, ведь в противном случае регистрация прицепа осуществлена не будет. Итак, владелец самодельного лодочного прицепа обязан предоставить инспектору ГИБДД следующие бумаги:

Заполненное по форме заявление о постановке транспортного средства на государственный учет;
Документ, удостоверяющий данные о владельце (паспорт РФ);
Паспорт транспортного средства (если прицеп покупной) или документы о прохождении технической экспертизы (для самодельных конструкций);
Документы, подтверждающие право собственности на транспортное средство (договор купли-продажи, чек о покупке, справка, свидетельство и т.п.);
Квитанция об оплате государственной пошлины;
Транзитные номера (при наличии).

Также отметим момент про страховой полис ОСАГО, вопросы по которому задают очень часто. По действующему законодательству РФ обязательному страхованию лодочные прицепы не подлежат, при условии, что владелец ТС физическое лицо, а эксплуатация прицепа осуществляется при помощи легкового автомобиля. Если же регистрация прицепа для лодки проводится на юридическое лицо или прицеп используется с грузовым авто, то оформление страхового полиса необходимо.

Communities › Прицепы › Blog › Лодочный прицеп своими руками.

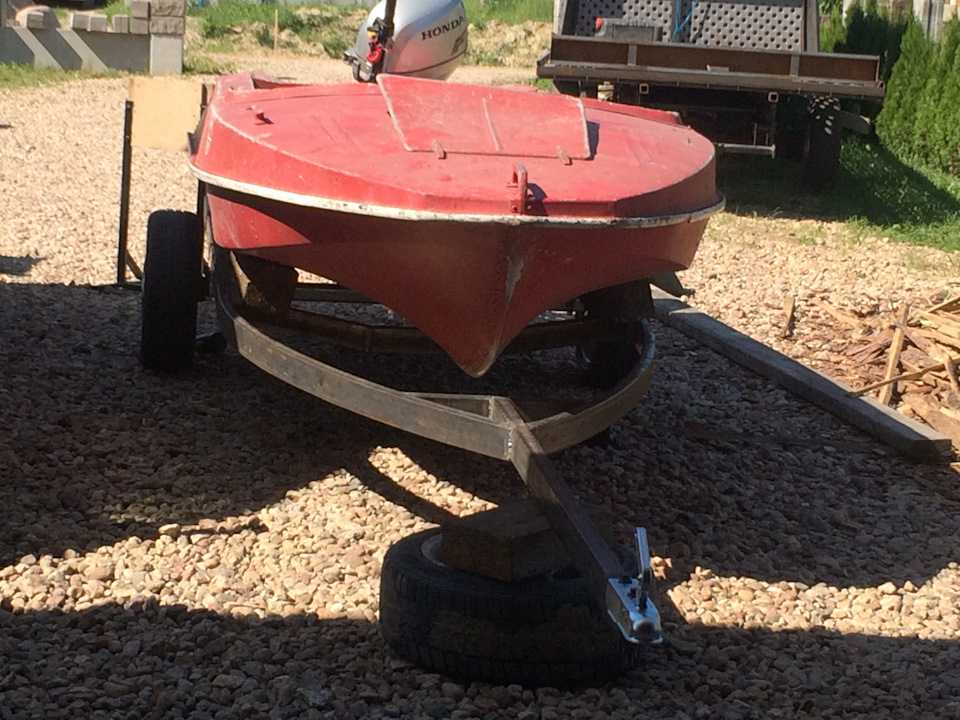

Итак, так как стал обладателем дюралевой лодки Обь-М, в связи с продажей предыдущей Пвх-шки, озадачился вопросом изготовления прицепа для её перевозки. Честно говоря смотрел готовые прицепы разных производителей в пределах 750-1000$, но качество и прочность оставляет желать лучшего, сэкономлено на всём на чём можно.Итак куплено:1. 110$ — Ось грузоподъёмностью 750кг с резиново-жгутовой подвеской и замок на дышло с той же нагрузкой2. 50$ — металлический профиль для рамы 40/80/3мм 2 куска по 6м. 40/80/2мм 1 кусок 3м для поперечин.3. 0$ — колёса. Три литых диска и 4 покрышки остались от предыдущей машины жены. Правда пришлось пересверливать ступицы с 4/100 на 5/100, ничего сложного и затратного, сделали за большое человеческое спасибо.4. 10$ — заплачено на МостОтряде дядьке который смог согнуть на трубогибе профиля такого сечения в дугу.5. 20$ подкрылки5. 5$ ещё профильную трубу 20/30/1.5 для ступеньки перед колесом.

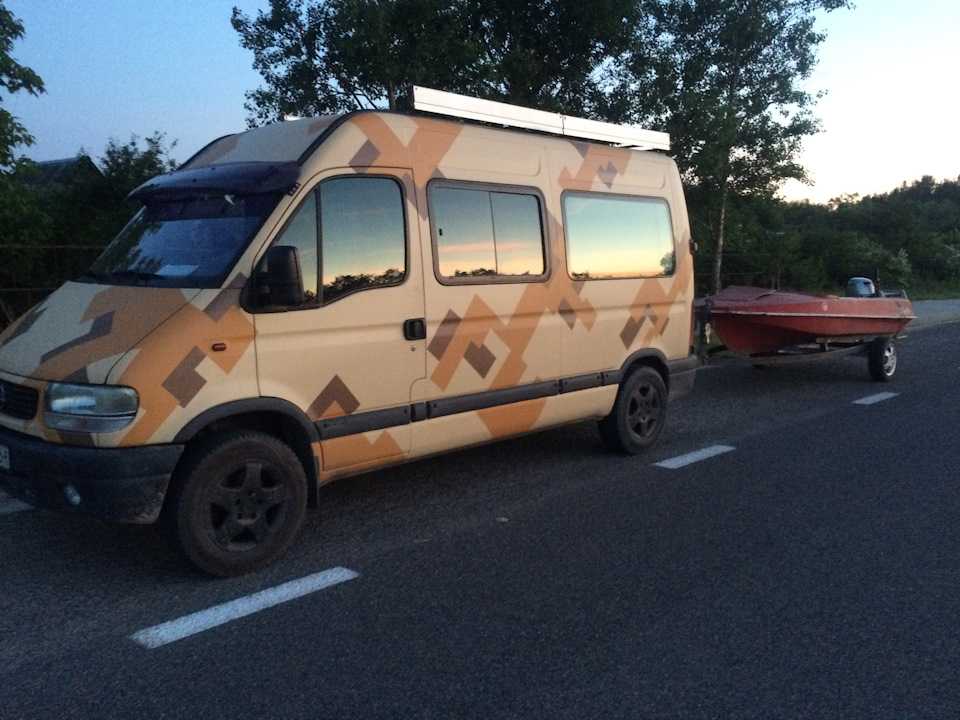

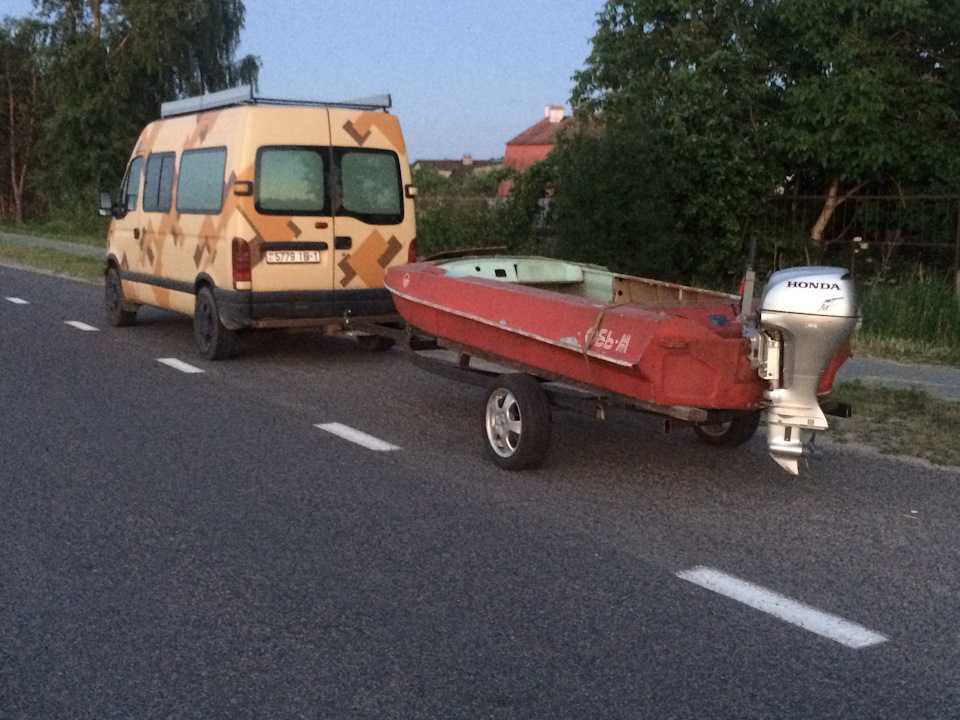

Провёл спешные ходовые испытания. все вто сделано устраивает, что не сделано буду доделывать. Пока потрачено день на размышления и два дня на работу.

Пока всё. дополню по результату, дополнять буду в своём блоге.

Этапы изготовления лодочного прицепа своими руками

В первую очередь следует рассчитать балансировку прицепа так, чтобы вес лодки распределялся равномерно по бокам (по ширине лодки). Ну а большая часть нагрузки (вдоль лодки) должна приходится на переднюю сторону 65-75% (со стороны крепления к автомобилю – к фаркопу).

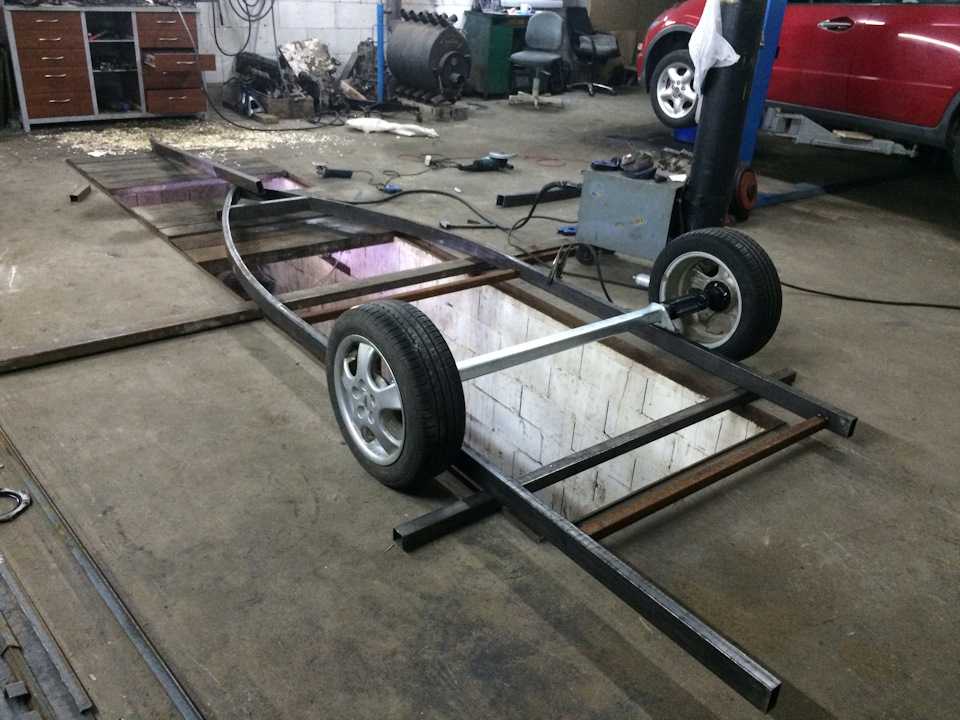

Создание рамы

Для создания прочной конструкции необходимо пользоваться только сварочным аппаратом. Все элементы рамы (профиль или труба) свариваются между собой швами отдельно от ходовой части и оси (прихватить и укрепить пластиной – недопустимо) и усиливаются “косынкой” из тонкого метала.
Прикрепить болтами м12-13 к раме ось, строго перпендикулярно по отношению к центральной балке (колесам). Затем нужно одеть на прицеп колеса, просверлить отверстия в местах соединения оси и фаркопа и присоединить крепежный механизм (желательно купить готовый для прицепов).

Проверка рамы

После этого готовый корпус желательно проверить на перпендикулярность оси по отношению в колесам. Для этого необходимо сцепить прицеп с автомобилем и немного прокатится по дороге – посмотреть не ведет ли его в сторону.
Следующий шаг – проверяем балансировку рамы. Устанавливаем на прицеп лодку и смотрим какая нагрузка идет на фаркоп. На сцепной механизм должна быть нагрузка 50-80 кг. Если раму “ведет” или не соблюден баланс корпуса – снимаем ось и выставляем в ее нормальное положение.

Оснащение рамы

Далее устанавливаем на корпус опорную ножку ее еще называют – рулевым колесом. Очень удобная вещь при перемещениях прицепа в ручном режиме (но не обязательная). На нем есть нижняя рукоять, c помощью которой регулируется его высота и нижняя с помощью которой – положение колеса относительно оси прицепа.
Перед тем как выехать на трассу, колесико подымается вверх и там фиксируется ручкой. Если же необходимо перемещать прицеп вручную – опускается и используется как третье колесо, с возможностью поворота в разные стороны. Затем устанавливаем металлические крылья при помощи сварки. Если крылья пластиковые, то делаем крепления и ставим на болты.
После этого привариваем к передней части оси (примерно над опорной ножкой) опору для лебедки. Делается она из куска трубы 60х40х2 – из такой же трубы изготавливаются крепления для крыльев и кильблоков.

Кильблоки крепятся на раму кусками метала не менее 4мм. толщиной.

Также следует учесть при установке роликов, что они на кильблоке должны вращаться очень легко, чтобы при затаскивании лодки на прицеп не сломались и не повредили лодку (если заест и не будет крутиться).
Размеры и угол опоры кильблока должны быть такими, чтобы ролики не сильно давили одной стороной, а полностью прилегали к обшивке лодки. Таким образом они будут меньше деформировать днище лодки. Для того чтобы их правильно установить, нужно сделать из куска фанеры макет киля вашей лодки и по нему выставить колесики.
Если же вам необходимы колесики нестандартных размеров, то их легко можно сделать самому. Изготавливают ролики для кильблока из полиуретана, но для этого вам потребуется токарный станок. Обтачивает полиуретан на станке до нужного размера, просверливаем отверстие и устанавливаем на шпильку или болт в качестве оси. Потом из уголка свариваем П-образное крепление для оси и скручиваем готовый ролик воедино.

Доработка

После того как все компоненты прицепа установлены на место, прицеп еще необходимо довести до ума. Металлические части грунтуем, если есть желание, то корявые места зашпаклевываем и красим.
После этого устанавливаем брызговики и проводку с габаритным освещением.
Подключаем это все дело как на обычном прицепе с помощью разъёмов у фаркопа и фиксируем проводку на корпусе под местом лодки чтобы не повредилась.

Самостоятельно изготовленный прицеп может служить верой и правдой долгие годы, если за ним правильно ухаживать. Когда вы находитесь в автомобиле на дороге с присоединенным прицепом, то ведите себя подобающим образом, аккуратно и по всем правилам.

Также следует упомянуть, что бывалые владельцы лодок хранят их зимой прямо на прицепе. Прицепу это не вредит, а лодка в таком положении сохраняется намного лучше.

Этапы изготовления лодочного прицепа своими руками

В данном разделе расскажем, как сделать лодочный прицеп своими руками, из указанных выше комплектующих.

1. Для того, чтобы можно было грамотно изготовить прицеп для катера своими руками необходимо обязательно руководствоваться габаритами Вашего плавсредства. Нарушение же показателей может привести к повреждению не только прицепа, но и самой лодки

Также не стоит забывать о возможностях автомобиля, с помощью которого Вы будете выполнять транспортировку, обратите внимание на такую его характеристику, как ограничение по весу буксируемого средства. Ниже представлен чертеж, который рассчитан на перевозку лодок длиной до 4,5 м и весом от 100 кг. Чтобы прицеп получился именно под Вашу лодку, вы можете немного изменить размеры

Чтобы прицеп получился именно под Вашу лодку, вы можете немного изменить размеры.

3. Далее вешаем на прицеп опорную ножку и страховочный трос.

4. Затем из трубы размером 60х40х2 нужно сварить опору для лебедки и установить ее.

5. Из трубы таких же размеров, как и для опоры лебедки, делаются опоры крыльев.

6. И снова используя эту же трубу, изготавливаются опоры кильблоков. Для опор килевых роликов необходимо металл размером не менее 4 мм нарубить на гильотине и сварить. При этом ролик на оси должен ходить очень легко, в противном случае при его заедании киль лодки легко порежет ролик до непригодного состояния. К тому же отметим, что длину опор кильблоков необходимо подобрать так, чтобы колеса попадали на элемент продольного набора, в этом случае днище будет меньше проминаться. Угол колес можно рассчитать с помощью профиля днища, вырезав его из фанеры.

7. Предпоследним штрихом изготовления прицепа своими руками будет его покраска. Для этого нужно сначала покрыть устройство антикоррозийным покрытием, а в качестве краски можно использовать обычную эмаль.

8. Последний этап изготовления прицепа заключается в установке светотехники и пластины с подсветкой для номерного знака. Для этого нужно подварить балку из легкой трубы и на ней все разместить.

Итак, прицеп покрашен и готов к регистрации.

Напоследок отметим, что при правильной эксплуатации прицеп, изготовленный своими руками, прослужит вам верой и правдой много лет. Но при эксплуатации прицепа Вам потребуются и специфические навыки вождения автомобиля. Непосредственно при перевозке лодки всегда помните о том, что сзади у Вас прицеп, а поэтому вести себя на дороге нужно соответствующим образом. Существует множество различных внешних факторов, увеличивающих ширину и длину «коридора», занимаемого на дороге автомобиля с прицепом, тем более, что прицеп с расположенней на нём лодкой значительно шире самой машины. Обгон при движении с прицепом является достаточно опасным манёвром, так как водитель обгоняемого автомобиля может не ожидать появления прицепа и, вследствие чего, не успеть вовремя притормозить. Всегда оставайтесь на чеку, когда едите на автомобиле с лодочным прицепом, особенно если эта дорога Вам не знакома.

Безопасноть на дороге — прежде всего!

Сообщества › Сделай Сам › Блог › Закатной ролик на лодочный прицеп

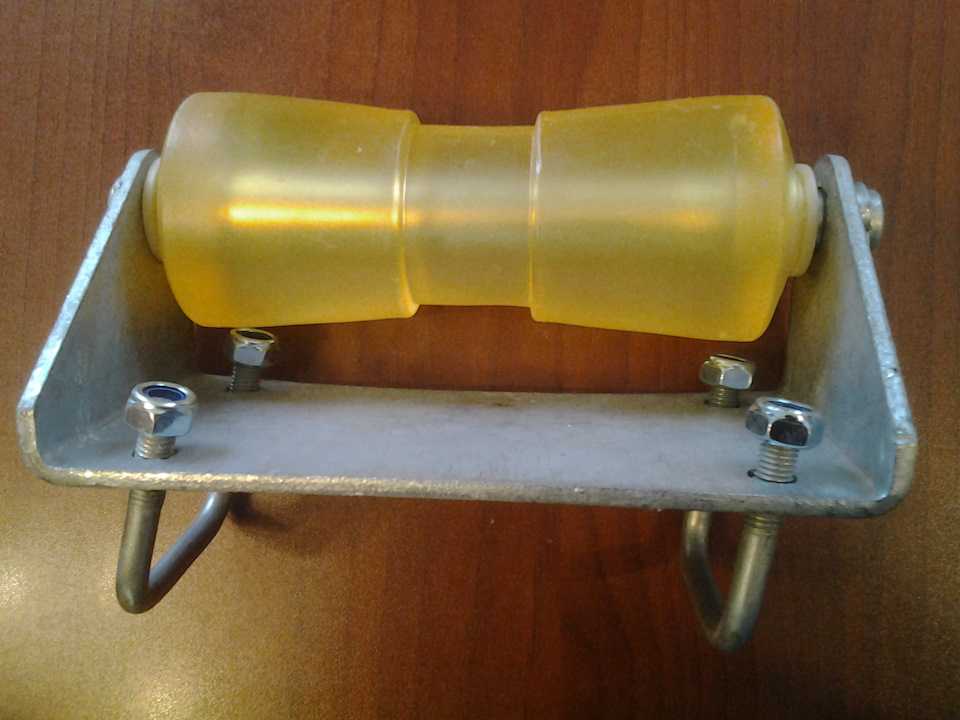

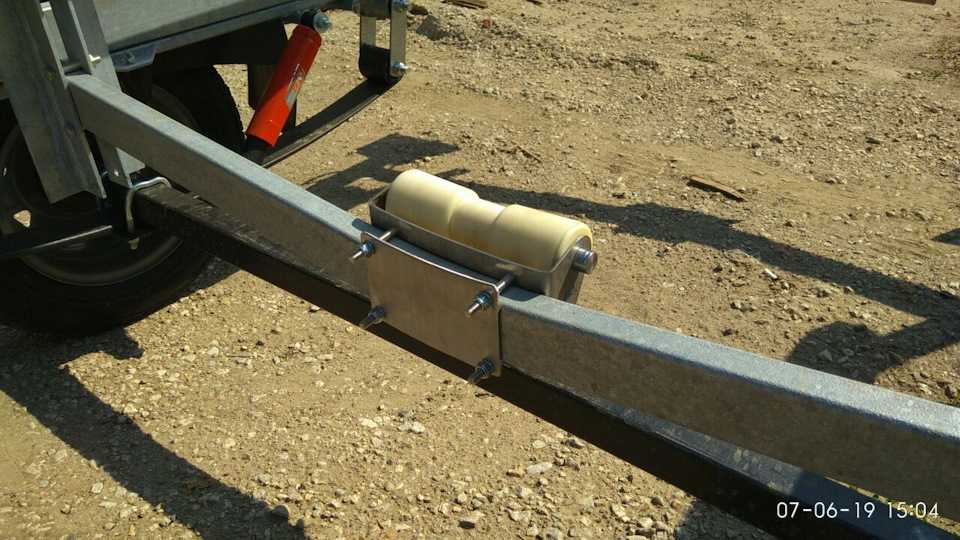

Купил лодочный прицеп в магазине, а он «Голый». Т.е купи прицеп и отдельно на него докупи закатные ролики. Цена — 2500 ролик

. Решил замутить сам…

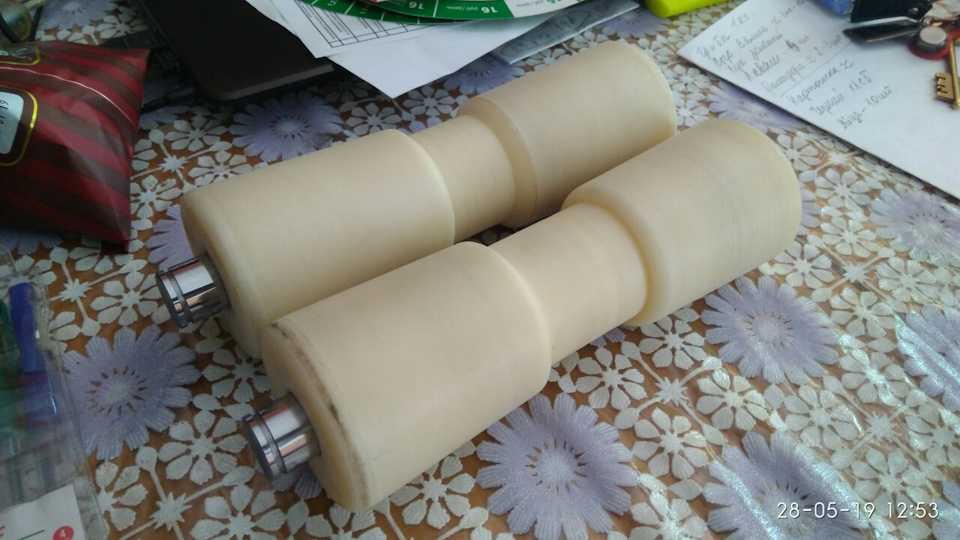

Цена вопроса … за 2 болванки( капролон) отдал 1200 руб (лоханулся, можно было на предприятии купить за 1200 — 90 см хлыст диаметром 60 мм) . Токарю 500 руб за работу ( выточить 2 ролика + обрезать и сделать проточки на 2х валах под стопорные колечки…считаю не дорого) Итого 1700 руб. но сцуко не 5000!

Комментарии 38

Лодка металл? Тогда подумай на счет доработки ролика подшипником, в разы легче будет!Сам пользуюсь)

Лодка Казанка 5м3 . Сделал дополнительно закатные ролики на ложементах с подшипниками. Слип/подъем стал в в разы проще. Чуть позже выложу фотки …

Я покупал резиновые муфты от прицепного устройства КАМАЗ распорную трубу протачивал у токаря под подшипники

Лодочный прицеп вещь индивидуальная. Под каждую лодку подгоняется. У меня 4 ролика стоят. На форуме видел как человек в ложементы ролики интегрировал, при слипе они поднимаются. И не какого усилия

Да, видел так такое видео. Но уж слишком много переделок в ложементах нужно будет сделать. Цель — отделаться малым испугом с минимум вложений и практичностью

Ролики купил по 300 б/у, кронштейн сам своял

Вещь на авито редкая, т.к владельцев катеров не так много как атолюбителей. Именно по этому, специализированные магазины задирают цены. В основном продают только новые запчасти и фурнитуру. Будучи владельцем прицепа, неужели я буду продавать его «кусками» . Хотя…может даже и выгоднее…

Ролик закатной с кронштейном стоит 1655 р.

так я и говорю, у меня 1700 за 2 шт вышло. В Саратове дешевле не нашел.

Я со стиральной машины поставил, когда изготавливал прицеп

Да видел в продаже на барахолке, но ушли в миг… (((

Ролики для ситралки представляют собой шланг из вакуумной резины, насаженный на ось…

шайбы хоккейные бы насадил на вал и не парился кулибин

Кстати, как вариант . Остается узнать цену

50 руб шайбавам максимум три надо

на ложементы как раз ! СПС ! жму краба!

в спорт магазах дорогие бываютв ашанах дешевле еще колеса для роликовых коньковколеса с тележек ашан :)))шланг садовый резиновый на черенке от лопаты

))) тема интнресная. Моя Казанка 5м3 весит 200кг, + мотор 84кг+аккум, бенз, барахло…Думаю черенок от лопаты не вариант, да и как-то не эстетично, и не на долго…Тем не менее спасибо за кругозор)))

тогда труба стальнаястартуем с 1.2 до 3.4 друг в друга заходят впотяга там и шлангочка поверх…

Продаван 100% снял ролики, сколько видел новых прицепов, все с килевыми и бортовыми роликами и носовой упор стоит. Себе ролики из отжимных валов от стиралки сделал 0рублей.

Прикольно ! Но чет я от старых стиралок не видел на улице)))))

Заначки из СССР остались)) у меня в БЖ или блоге, есть как делал

Прикольно ! Но чет я от старых стиралок не видел на улице)))))

Их ещё при союзе на чермет сдали

У меня новенькая, круглая машинка в НЗ стоит.

Круто ! Была такая, называли её тазик с моторчиком))) Вспоминаю как страшный сон…И при чем супруга затеивала стирку по утрам в воскресенье. Это когда утром после субботней баньки в воскресенье встаешь, язык к нёбу прилипший и давай.то воды принеси то слей…короче весело было)))

Отдельный ценник везде, это типа опция.

У нас как запчасти продают

Хотел посоветовать эти валы от стиралки, да опоздал Я их много где использую.

Напомнило историю одного знакомого про покупку нового автомобиля: он просил максимально базовую комплектацию, чтоб влезть в имеющиеся деньги, так дилер вынул у него из багажника резиновый коврик-поддон, из салона задние коврики и кружку, магнитолу и полноценную запаску поменял на докатку, забрав попутно инструмент для его замены.Да, он купил Джетту дешевле миллиона, но… Потом всё это купил у дилера втридорога! Зато не в кредит

Так что наверняка эти ролики входили в комплект прицепа, просто продаван хитроватый попался.

Я конечно понимаю, все хотят заработать ) Но такие цены!

Устройство тележки для лодки ПВХ

Различные тележки для лодок могут сильно отличаться друг от друга своей конструкцией. Однако основные детали остаются неизменными. Естественно, тележка имеет определенное количество колес.

В нашем случае – не менее двух. Перпендикулярно к оси, соединяющей колеса, расположена, подобная ей, балка, которая должна соответствовать длине лодки.

При использовании тележки, человек берется за эту балку спереди и везет за собой тележку. Также она служит основанием подставки для лодки.

Обычно на конец балки крепят ручку для более удобного использования. Основание тележки должно удерживать на себе лодку так, чтобы она не шаталась и не упала при транспортировке.

В самых элементарных двухколесных моделях, приблизительно посередине этой балки, крепят балку-держатель такой же длины, как и ось колес. Такая элементарная конструкция позволяет успешно перевозить лодку.

Для повышения надежности и удобства в использовании создано множество различных модификаций и дополнительных приспособлений:

Дополнительные колеса

Кроме двухколесных существуют также трех- и четырехколесные тележки. Однако, лишние колеса уменьшают «маневренность». Пример четырехколесных тележек вы найдете в этой статье.

Поэтому они используются в очень редких случаях, когда необходимо перевозить очень тяжелые грузы.

Вспомогательные крепления

На некоторые тележки устанавливают дополнительные приспособления для увеличения надежности крепежа. Например, задняя «стенка». Она позволяет лучше держаться лодке при подъеме в гору.

Но такое дополнение резко ограничивает количество лодок, которые можно было бы перевезти, так как многие окажутся слишком длинные, а выдаваться назад они из-за «спинки» не смогут. Поэтому она должна раскладываться наружу или складываться внутрь в случае надобности.

Ручка. В той части корпуса, за которую держится человек при перевозке, устанавливают ручку. Она может быть любого вида, формы. Цель производителей – сделать ее наиболее удобной.
Передняя подставка Иногда в передней части лодки устанавливают вертикальную балку, которая служит подставкой, когда тележка стоит. Часто к ней крепят третье колесо. Иногда он является частью ручки.

Кроме этих дополнений некоторые производители модернизируют корпус лодки: прикрепляют дополнительные балки, которые повышают его прочность и соответственно – грузоподъемность тележки. Также улучшают системы крепления лодок к тележке.

Отдельная статья на нашем сайте посвящена тележках с грузоподъемностью 100кг. Читайте ее тут.

Технические характеристики тележки зависят от прочности материала, из которого она сделана, от вида и количества устанавливаемых колес.

Некоторые модели тележек являются сборными. Это облегчает транспортировку самой телеги и ее хранение. О других складных хозяйственных тележках можно узнать из этой статьи.

Существует принципиально отличное устройство тележки. Если в стандартном, лодка расположена вертикально, то в этом – горизонтально. Тележки такого вида имеют меньшие габариты, но их использование может стать затруднительным в ветреную погоду.

Также существуют конструкции без продольной балки.

Лодочные моторы иногда перевозят отдельно, на специальных тележка для моторов. Но если Вы хорошо умеете крепить лодку на своей тележке, то мотор можно перевозить вместе с ней.

Подготовка материалов и инструментов

Правильная организация работы позволит сократить процесс до нескольких часов. При отсутствии какого-либо элемента сборка затягивается, и это элементарный закон. Вот почему рекомендуется заранее заготовить материал. Приводить пример чертежей нет смысла, так как их достаточно на различных форумах, посвященных изготовлению прицепов.

С другой стороны, каждый мастер должен за основу брать параметры своей лодки, следовательно, размеры могут быть различными. Если нет опыта, то лучше воспользоваться готовым чертежом прицепа, подходящего по размеру.

Общий перечень также может отличаться, но в обязательном порядке понадобятся следующие материалы:

Металлический профиль. Вместо него можно использовать трубу. Толщина стенки должна быть не менее 4 мм, так как из этих материалов будет изготовлена рама.
Алюминиевый профиль. Он подойдет для перевозки надувной резиновой или ПВХ лодки. Алюминий позволит снизить массу всей конструкции, однако при транспортировке тяжелых лодок следует присмотреться к металлическому профилю.
Борта или днище при желании выполняются из металлического листа толщиной 2 мм.
По требованию ГИБДД прицеп должен быть оборудован крыльями и брызговиками. Здесь можно применить листы из полипропилена, пластика или же воспользоваться готовыми изделиями с других прицепов, мотоколясок.
Соединительные провода и фонари (габаритные фонари и поворотники). Можно использовать задние фонари любого автомобиля.
Готовую лебедку желательно купить, так как этот механизм должен обладать надежностью, так что экспериментировать с ним не рекомендуется.
Балка с колесами.
Грунтока, краска и антикоррозийное покрытие.
Кильблоки.

Материалы выбраны практически произвольно. Главное, чтобы они были прочными и легкими. Тяжелый прицеп провоцирует повышенный расход топлива, нагрузку на трансмиссию, двигатель и колеса. Нельзя не считаться и с возможностями тягача. Габариты должны соответствовать проемам въездных ворот, гаражных ворот и прочих сооружений у места хранения. В перечень материалов не была включена опора, позволяющая транспортировать прицеп без тягача.

Прицеп для ПВХ лодки своими руками

В продаже встречается просто огромное количество различных конструкций, которые могут применяться не только для транспортировки лодок, но и многих других грузов.

Перед непосредственным проведением работы следует:

Определиться с наиболее подходящими размерами.
Подобрать требуемые материалы и инструменты.
Спроектировать ходовую часть с учетом установленных стандартов и другими моментами.

Определение размеров прицепа

На этапе проектирования можно воспользоваться уже готовыми чертежами или провести самостоятельную разработку проекта. Не стоит забывать о том, что есть строгие правила, которые предусмотрены законодательством.

На момент проектирования проводится снятие мерок с лодки:

Длина всей конструкции.
Высота бортов.
Длина и ширина самых узких, а также широких частей.

Установленные нормы на законодательном уровне определяют то, что создаваемая конструкция должна обладать следующими размерами:

Длина не более 20 метров.
Ширина не более 2,2 метров.
Высота не более 3,8 метров.

Необходимые материалы и инструменты

Создать прицеп для лодки можно своими руками, для этого требуются определенные материалы и инструменты.

Сбор классической конструкции можно провести при наличии:

Листового металла, рекомендуемая толщина которого составляет 2 мм.
Металлическая труба, применяемая при сборке каркаса.
Швеллер, толщина которого составляет 12 мм.
Металлический профиль с толщиной стенок около 4-5 мм. В последнее время для существенного облегчения конструкции стали использовать алюминиевый профиль, который и обходится дороже, но может прослужить намного дольше.
Потребуется пластик, применяемый при изготовлении брызговиков и облицовочных элементов. Подобный материал характеризуется повышенной устойчивостью к воздействию окружающей среды, а также небольшим весом.
Провода для подключения электричества. Не стоит забывать о том, что в задней части конструкции должны находится осветительные приборы и указатели для обозначения прицепа.
Фонари автомобильные с указателем поворотов.
Ручная лебедка и трос для повышения надежности подключения прицепа к транспортному средству.
Опорная ножка с механизмом подъема.
Грунтовка и краска для защиты основных элементов от воздействия повышенной влажности.

После нахождения всего необходимого можно приступить к непосредственной работе. Рекомендуемый набор инструментов выглядит следующим образом:

Молоток.
Измерительные приборы с маркером.
Электроды и наиболее подходящий сварочный аппарат.
Набор ключей.
Дрель и сверло.
Болгарка для работы с металлом.

Ходовая часть

Не стоит забывать о том, что есть довольно большое количеств правил, касающихся создания ходовой части. За счет их соблюдения можно обеспечить требуемую безопасность на момент движения.

Среди основных моментов отметим следующее:

Ось, предназначенная для крепления колес должна обладать повышенной прочностью.
В качестве колес применяются варианты исполнения, которые устанавливаются на мотоциклах или автомобилями.
При создании ходовой части учитывается тот момент, что на переднюю часть конструкции, как правило, приходится около 70%, вся остальная нагрузка распространяется равномерно. За счет этого существенно повышается маневренность конструкции.

Инструкция по изготовлению

Для того чтобы не допустить ошибок на момент проведения работы следует изначально разработать проект, который представлен сочетанием чертежей и основной технической информации.

Весь непосредственный процесс монтажа можно разделить на несколько этапов:

Для начала проводится сбор рамы, соединение отдельных элементов проводится при применении сварки, за счет чего достигается требуемая прочность.
Ось, которая требуется для установки колес, крепится к раме при помощи болтового соединения. Это делается для того, чтобы исключить вероятность потери прочности из-за вибрационной нагрузки.
Проводится установка крепежного элемента в зоне соединения оси и фаркопа. Мастера рекомендуют использовать исключительно готовые конструкции, так как они обеспечивают требуемый уровень надежности соединения.
Следующий этап заключается в монтаже колес. Подобная работа довольно проста в исполнении.

После проведения работы следует провести тестовый проезд трейлера, так как есть вероятность того, что потребуется балансировка. Для того чтобы исключить вероятность опрокидывания лодки на момент ее транспортировки проводится также установка опор.

Фиксаторы могут быть созданы при применении специальной трубы. Финишный этап заключается в зачистке поверхности, нанесении грунта и краски, за счет чего существенно продлевается эксплуатационный срок изделия.

Конструктивные особенности

Тележка по своей сути — это металлическая одноосная или двухосная конструкция. В нижней части расположена рама, на которую, собственно говоря, и фиксируется мотор.

Мотор опирается на раму ли платформу своим килем.

Тележка снабжена двумя колёсами, редко бывают конструкции на 4-х колесах, они рассчитаны для очень тяжёлых моторов. Иногда используют одноколёсную тележку, но она не так удобна в эксплуатации, как двухколёсная.

Верхняя часть оборудована ручкой, которая регулируется: ниже — выше.

Мотор должен быть надёжно закреплён. В качестве крепления используются:

Ремни, изготовленные из прочной тканевой основы или резиновые.
Металлические завинчивающиеся крепления в виде барашков.
Металлические крепёжные штыри.
Комбинированные крепления, совмещающие резиновые и металлические соединения.

Сами тележки бывают складные или иметь целостные. Складные, безусловно, удобнее, их хорошо перевозить в автомобиле, но они и дороже.

Особое внимание уделяется колесам. Они должны быть проходимы по мокрому песку или глинистому грунту и удобными для перемещения тележки по крутому берегу

Колеса различаются по сути: накачиваемые или монолитные.

В универсальных тележках изменяется высота стоек, подгоняется под различную высоту транцевой доски.

Тележки для сверхтяжелых моторов снабжены гидравликой, которая поможет повернуть мотор в правильное положение перед его установкой на плавсредство.

Мотор обычно крепится на транец лодки непосредственно с тележки, которая подкатывается прямо в водоём. Но есть недорогие конструкции, которые подразумевают, что мотор будет перенесён на лодку руками, это не совсем удобно.
