Ремонт торпеды автомобиля своими руками

Советы по дизайну

Глянец или матовая фактура для автомобильной торпеды – этот выбор остается за владельцем. Однако, ключевую роль играет и выбор цветовой гаммы при проведении восстановительных работ. Использование более светлых оттенков позволит снизить напряжение на глаз и мышцы глаза. Следует отказаться от ярких и контрастных тонов, которые могут ослепить и мешать в процессе вождения. Интересным решением станет использование «жидкой резины», которая имеет приятный цвет без резкого контраста, отличную фактуру с ровным декоративным покрытием. Кроме того, материал-основа весьма устойчив к воздействию химических реагентов и механическим воздействиям.

Как сделать панель для автомобиля

Автор КакПросто!

Тюнинг приборной панели автомобиля – одно из самых популярных занятий. Но часто имеющуюся панель невозможно модернизировать в соответствии с желаемым результатом. Выход один – изготавливать новую панель «с нуля».

Вам понадобится

• — материал для изготовления корпуса панели;
• — стекло для панели;
• — контрольно-измерительные приборы;
• — органы управления;
• — светодиоды подсветки

Инструкция

В первую очередь досконально разберитесь в устройстве стандартной панели, тщательно изучите инструкцию и схемы, выясните для себя все нюансы. Даже у старых советских автомобилей конструкция панели довольно сложная. Создание самодельной панели невозможно без отличного знания устройства своего автомобиля. Начертите чертеж или эскиз вашей задумки в натуральную величину. Расположите на нем все приборы и выключатели, чтобы окончательно обдумать их взаимное расположение и убедится, что при установке они не будут мешать друг другу.

На следующем этапе вырежьте из выбранного материала детали приборной панели или всю панель целиком (в зависимости от конструкции). Со старой панели снимите приборы или приобретите новые. Подготовьте крепеж, как для самой панели приборов, так и для контрольно-измерительных приборов и органов управления. Корпус панели окрасьте, проведите ламинирование или обтяжку материалом – все зависит от вашей задумки. При желании корпуса приборов разберите, аккуратно извлеките из них стрелки-указатели и циферблаты для их последующей перекраски или замены на самодельные. После тюнинга приборов соберите их обратно.

При создании деревянной панели приборов ламинирование ее обязательно. Иначе она размокнет со временем. При установке приборов в новую панель их стрелки должны указывать на нулевые деления. Установите светодиоды подсветки приборов и подведите к ним питание. При выборе диодов учитывайте их яркость и цвет, чтобы показания приборов были хорошо различимы, но яркий свет не слепил водителя. Подведите к приборам приводы и проводку. После установки контрольно-измерительных приборов врежьте выключатели и подключите их. При вырезании технологических отверстий под установку приборов и выключателей будьте внимательны и не торопитесь, чтобы не пришлось переделывать работу заново.

На следующем этапе установите стекло на новую панель, если ваш проект предусматривает его. При этом можно использовать стекло со старой приборной панели или какой-либо другой панели. Перед установкой внимательно осмотрите его на наличие царапин и при необходимости отшлифуйте. Любые трещины и царапины на стекле панели приборов будут мешать рассматривать показания приборов. После окончательной сборки панели приборов полностью проверьте ее работоспособность и произведите окончательную установку ее на автомобиль.

Видео по теме

Совет полезен?

Распечатать

Как сделать панель для автомобиля

Не получили ответ на свой вопрос?Спросите нашего эксперта:

Меняем свет консоли полностью

Первым что следует поменять — это подсветка одометра (показывает пройденный путь). Снимаем экран и удаляем защищающую его плёнку, убираем лампочку, а на её место ставим светодиод. Можно поэкспериментировать и поставить многоцветный СИД, в будущем выбирать цвет можно будет по настроению. После замены экран одометра ставим на место.

Заменяем все оставшиеся лампочки на приборной панели новыми СИДами. Можно так же, как и в случае с одометром, выбрать многоцветные.

Если вы выбрали светодиоды для подсветки панели приборов многоцветные, то дополнительно потребуется установка переключателя цвета. Удобнее его расположить с правой стороны от руля, но вы можете реализовать и свой вариант.

Цвет стрелочки должен быть белым, потому что только он передаёт всю гамму светодиодов.

Можно постараться и сделать подсветку стрелок отдельно. Для этого необходимы светодиоды диаметром 3 мм на 12 В.

Важно! В сети авто напряжение составляет 12 В, если светодиоды рассчитаны на меньшее значение, то нельзя их подключать напрямую. Следует подключать их через стабилизатор

Светодиоды рекомендуются располагать или по всей шкале, или напротив тех значений, возле которых стрелочка чаще всего находится.

Чтобы сделать плавное включение подсветки шкалы и стрелочек, необходимо затратить немного усилий, а если конкретно, то перепаять схему.

Ниже представлены две схемы, в первом случае — приборная панель, а затем — стрелочки. Схемы можно реализовать на небольших кусочках монтажной платы, которая продаётся в магазинах радиодеталей.

Обычная подсветка стрелок приборов осуществляется следующим образом. Стрелки зачищаются с трех сторон, а именно, с нижней стороны и с боков снимается краска. Эти три поверхности закрашиваются белым канцелярским штрихом, белым лаком для ногтей или просто белой краской. Делается все это для того, чтобы увеличить эффект.

Далее берутся три светодиода, которые необходимо спаять между собой последовательно. Полученную схему вставляют в приборную панель. В результате стрелки светятся ярким, выбранным вами, светом.

Можно сделать так, чтобы подсветка менялась в зависимости от изменения показаний приборов. В интернете предложен один хитроумный способ. Для этого, естественно, понадобится три маленьких светодиода разного цвета (традиционно: синий, зеленый, красный).

Вначале снимают панель, и сверлят отверстия в тех местах, где будут размещаться светодиоды. Светодиоды устанавливают в отверстия и приклеивают прозрачным клеем, следя за тем, чтобы не закрыть и не повредить контакты. Под каждой стрелкой по кругу должны разместиться по три светодиода в той последовательности, в которой вы хотите, чтобы стрелки светились.

Внутренность колпачка стрелки полностью закрашивают, за исключением места между осью прибора и самой стрелкой. В результате, когда стрелка проходит над светодиодом, через не закрашенное место она подсвечивается там или иным цветом. Для максимальных показателей на шкале приборов обычно выбирают красный светодиод, а для минимальных зеленый.

Еще более просто происходит замена подсветки кнопок на приборной панели. Кнопку необходимо достать из панели и разобрать. Внутри находится лампочка, которую мы меняем на светодиод. При необходимости можно достать светофильтр, а можно скомбинировать его с цветом светодиода и получить новый оттенок.

Подсветка приборной панели может быть сделана с помощью светодиодной ленты. Для этого необходимо снять приборную панель, устранить цветофильтр (соскоблить или стереть с помощью растворителя) и закрепить внутри светодиодную ленту по периметру. Выводы ленты подсоединяют к патрону лампочки. Стрелочки, чтобы они хорошо светились, необходимо покрасить чем-то белым.

Цена тюнинга панели приборов

Стоимость деталей может зависит от того, что вы хотите получить в результате. Для примера, светодиодная лента длиной в 10-15 см. обойдется порядка $1-2, если же брать цветную пленку, то затраты итого меньше или вообще можно найти дома в гараже подобную.

Что ж касается дисплея вместо панели приборов, то на тот же ВАЗ 2114 он обойдется в $300-400. Но все же, опять все зависит от модификации, установленного программного обеспечения и набора дополнительных функций такой панели приборов. В среднем замена всей панели занимает пару часов времени.

Видео интерактивный дисплей на ВАЗ 2114:

Необходимые инструменты и материалы

Если вы уже определились с материалом, в который будете перетягивать салон, пришло время рассчитать его приблизительный объём. В общей сложности вам может понадобиться от 6 до 25 метров. Но эти цифры очень приблизительные: всё зависит от конкретной модели автомобиля. Так, на кроссовер или внедорожник уйдёт гораздо больше материала, чем на автомобиль-купе. Поэтому не ленитесь и измерьте длину потолка, длину подушек и спинок кресел, размер передней панели, а также ширину и высоту автомобильных дверей. Все полученные цифры сложите и прибавьте не менее метра в качестве погрешности. Поверьте, он вам пригодится.

Помимо самого материала, вам понадобятся и другие инструменты:

Набор отвёрток с прямым и крестообразным шлицем для демонтажа некоторых элементов;

поролон;
наждачная бумага;
обезжириватель;
метровая лента;
малярный скотч;
пищевая плёнка;
маркер;
мел;
канцелярский нож и острые ножницы;
армированные нити для прошивки кожаных изделий;
швейная машинка с иглой и лапкой для работы с кожей;
специальный высокотемпературный клей для кожи;
валики и шпатели с резиновым полотном;
промышленный фен.

Для приклеивания кожи к пластиковым деталям используйте высокотемпературный клей

С чего начать тюнинг

Как бы вы не планировали усовершенствовать приборную панель автомобиля, в первую очередь подготовьте необходимые инструменты:

Инструменты для разборки приборной панели
Промышленный фен
Канцелярский нож или острое лезвие
Необходимая проводка и органы управления
Паяльник и припой

Остальные необходимые инструменты и материалы будут отличаться друг от друга в зависимости от того, что же вы собираетесь делать с приборной панелью. Также вам могут понадобиться специфические инструменты в том случае, если для разборки панели необходимо использовать нестандартные приемы и нестандартный инструмент. Заранее узнайте какие инструменты нужны для снятия обшивки авто и откручивания тех элементов, которые нужно заменить или доработать.

Разбираем приборную панель

Специалисты рекомендуют проводить любые работы в сухом помещении, в котором нет пыли. Это достаточно важный момент, от которого зависит общий успех нашей затеи. Во-первых, пыль может нам помешать ровно наклеить различные цветные пленки для изменения цвета подсветки приборов на панели, а повышенная влажность попросту испортит проводку.
Следует аккуратно снять обшивку на приборной панели вашего автомобиля для того, чтобы получить доступ к тем органам управления или контроля за состоянием авто, над которыми вы хотите работать. В том случае, если вы собираетесь изменить шкалу на приборах, советуем вам крайне аккуратно снять стрелки. Для этого идеально подойдет простой маркер, которым помечается место соединения стрелки при помощи черточки или точек. В том случае, если стрелка припаяна, можно воспользоваться паяльником и разогреть олово, которое удерживает стрелку на катушке. Однако не забывайте, что стрелку все равно нужно будет установить назад, а для того, чтобы сделать это правильно, нужно обозначить места соединения, ведь в противном случае калибровку можно будет провести только в автосервисе.

Как улучшить приборную панель

Когда вы разобрали приборную панель до того состояния, что с ней можно работать, стоит остановиться и еще раз задуматься над тем, что вы планируете сделать. Также нужно проверить, не повредят ли ваши модификации автомобилю и если все в порядке, то можно продолжать.
После этого со своей приборной панелью вы сможете делать практически все, что захотите, но от обилия различных возможностей, часто начинаешь теряться, так что давайте рассмотрим несколько вариантов тюнинга.

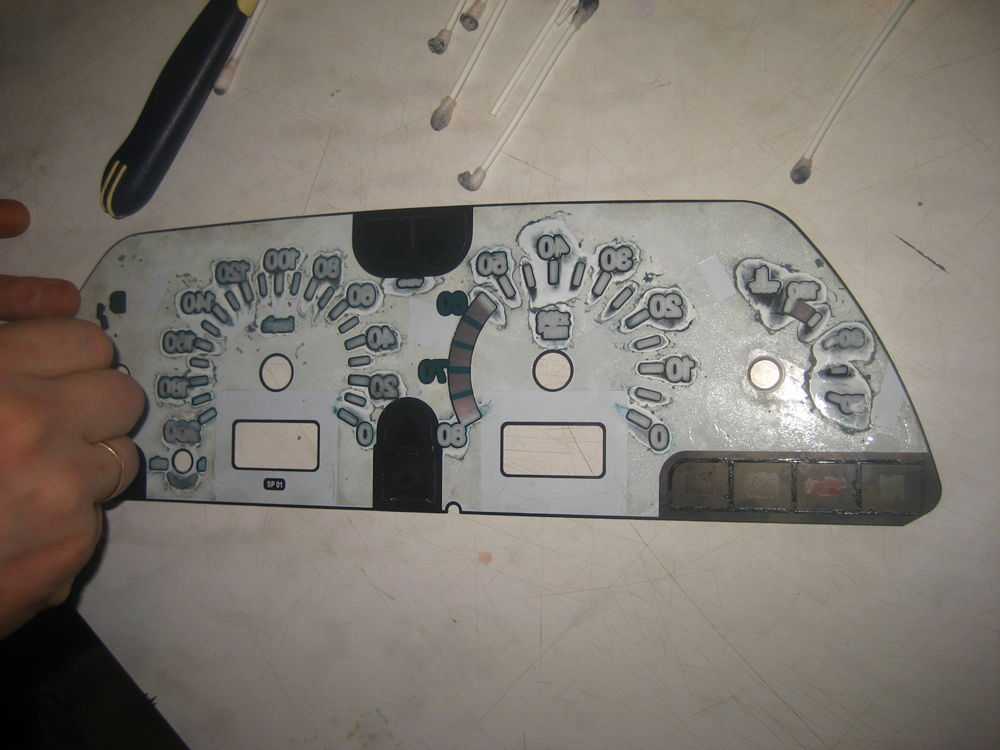

Меняем шкалу приборов

В первую очередь можно заменить шкалу на приборах. Для этого можно либо закрасить старую шкалу и нанести на нее рисунок от руки или при помощи трафарета, либо же наклеить поверх шкалы специальную пленку с уже распечатанным рисунком. Чаще всего именно такой вариант дает наиболее красивый и качественный результат.

Для того, чтобы изготовить такую пленку, достаточно даже в самом просто графическом редакторе нарисовать макет того, какую разметку вы хотите увидеть на том или ином приборе и распечатать ее на специальной пленке, для чего можно обратиться в типографию. В том же случае, если вы хотите изменить цвет стрелки или отдельных элементов на шкале прибора, можно даже аккуратно закрасить нужные участки при помощи краски. Некоторые автомобилисты, которые хотят добиться интересных эффектов свечения используют для этого флуоресцентную краску, которая отлично светится при подключении даже небольшого светодиода к подсветке.

Заменяем подсветку приборов

Раз уж зашла речь о добавлении светодиодов к освещению тех или иных приборов, стоит сказать и о том, что светодиодная подсветка приборов – это очень популярный тюнинг.
Однако, несмотря на его популярность, с добавлением или полной заменой подсветки на светодиодную, стоит быть очень осторожным. Во-первых, вам придется столкнуться с достаточно сложным процессом удаления заводской проводки и заводских ламп подсветки, а во-вторых, можно переборщить с количеством светодиодов. Чтобы этого не произошло, советуем вам ограничиваться 1-2 светодиодами на прибор, чего будет вполне достаточно для яркой подсветки, которую будет хорошо видно в сумерках, но и она не будет бить по глазам в ночное время.
В том случае, если в приборе реализовано свечение изнутри, а сама шкала прибора прозрачная, можно добавить чуть больше светодиодов, но размещать их стоит таким образом, чтобы их прямой свет не попадал в глаза водителю или пассажирам.

Интересный способ замены подсветки на Шкода Октавиа:

Для установки такой подсветки стоит использовать родную проводку автомобиля, так как она изначально подключена к органам управления и вам не придется ломать голову как запитать подсветку или где разместить кнопку для ее включения.

Подбор материалов

Сначала нелишним будет провести анализ степени повреждений салона, чтобы понять, что именно нужно поменять, а что можно и так оставить. Второй нюанс – учесть качество отделки салона, ведь разные материалы нуждаются в различном инструментарии для работы.

Кожаный салон потребует максимум усилий и вложений. Тут автовладельцу не обойтись без «жидкой кожи». К тому же процедуры будут проводиться по нескольку раз.

Используя отвердитель типа B-compound, заполняются повреждения. Слепок рисунка кожаного салона легко сделать специальным гелем, а потом эту пленку наложить на отремонтированный участок.

Если говорить о ткани, то салоны в большинстве случаев велюровые. Тогда нужен велюр. Выкройками могут послужить аккуратно снятые элементы старой обшивки или какая-то ее часть.

Текстуру салона подбираем посредством ремкомплекта волокон с разным количеством цветов. Места повреждений обрабатываются специальным клеем, а затем кисточкой или при помощи распылителя наносятся волокна под цвет салона. Поверх волокна кладется специальная тефлоновая пленка, после чего она проглаживается утюгом.

Для ремонта пластиковых деталей неплохо подойдет гель-пластификатор (можно использовать универсальный прозрачный B-gel). Такой гель способен надежно склеить пластиковые поверхности и делает ремонтируемые детали не очень-то заметными на фоне заводских.

Загляните в парочку магазинов, специализирующихся на продаже разнообразной автомобильной химии. Там можно найти очень много интересных вариантов материалов, которые помогут провести ремонт салона автомобиля своими руками более качественно и не очень сложно. Авторынок может предложить более дешевые варианты материалов, но, как говорят, скупой платит дважды – не пришлось бы потом менять весь салон.

Способы устранения скрипа приборной панели

1. Аэрозольные смазки. Как я уже говорил, существуют смазывающие аэрозоли на базе силикона, который наносят в место стыка. Если проблема «не запущенная» и заключается в легком поскрипывании панели то, пожалуй, можно обойтись без демонтажа панели. На крайний случай можно использовать WD-40, в котором также содержится минеральное масло, способное устранить эффект трения между двумя деталями. Если же эффект не был достигнут, идем дальше…

1. Антискрип и уплотнители. Если аэрозоль не помогает, придется прибегнуть к более кардинальным мерам — проклеить места стыков, которые, кстати чаще всего и являются причиной скрипа, специальными уплотнителями или поролоном. Для этого снимается торпедо (у каждого этот процесс будет происходить по-своему), проклеиваются наиболее вероятные места, в которых панель прилегает к кузову, стеклу или крепежам, после чего панель приборов крепится на место.

1. Шумоизоляции и виброизоляция. При правильно выполненной шумо- и виброизоляции можно достичь не только хорошей звукоизоляции, но и более плотного прилегания панели приборов к кузову, за счет чего исключается возможность возникновения люфта и прочих «сверчков». Кроме того, если проклеиваться будет и само торпедо, то за счет утяжеления и увеличения толщины скрип вряд ли возможен.

1. Маделин. Этот материал прекрасно подходит для того, чтобы навсегда устранить скрип «приборки». Маделин представляет собой тонкий шероховатый тканевый материал на клеевой основе, которая очень прочно держится на любой поверхности. Перед тем как наклеить маделин, необходимо вырезать полоски необходимой толщины, затем обезжирить поверхность и наклеить маделин, предварительно сняв защитную пленку.

1. Грибки и крючки. Компания 3M известна во всем мире своими качественными продуктами по уходу за автомобилем, а также различными материалами для шумо- и виброизоляции. Очередным ноу-хау в области комфорта было изобретение специальной технологии, благодаря которой удалось «победить» скрип панели приборов и всего пластика в салоне. Принцип действия этих «грибков и крючков» состоит в том, чтобы оклеить специальным материалом две поверхности, после чего они плотно соединяются между собой, при этом возможность скрипа исключается напрочь, благодаря надежной «грибковой» системе соединения.

1. Поролон. Если у вас нет возможности использовать высокотехнологичные материалы, при этом есть желание и время для того, чтобы в домашних условиях устранить скрип торпедо, вы можете использовать обычный поролон. Нарезая поролон пластинами необходимого размера и толщины, можно убрать трение между двумя поверхностями. Полоски приклеиваются специальным клеем, после чего панель крепится на место.

Помните, что даже самые прогрессивные и «навороченные» авто могут «болеть» самыми неожиданными «болячками», среди которых скрип панели приборов — далеко не самое страшное явление. Самое главное — не паниковать, а как следует изучить вопрос, найти причину скрипа, подобрать материал и человека способного выполнить данную работу.

Способы ремонта

Существует три основных подхода к ремонту торпедо после срабатывания подушек безопасности:

• Функциональный ремонт приборных панелей включает в себя механическую реставрацию. Торпедо и руль устанавливается на место, а под них монтируются новые подушки безопасности. После этого в программе сбрасывается информация о срабатывании подушек;
• Полный ремонт торпедо салона включает в себя не только механический ремонт, но и эстетический. Консоль демонтируется, проводится полная перетяжка с помощью выбранных материалов, под руль и крышки вставляется новый комплекс SRS и проводится перепрограммирование. Такой способ дает возможность не только воссоздать систему безопасности транспорта, но и поменять его внутренний облик;
• Черновой ремонт подходит для случаев, когда автомобиль получил минимальные повреждения и не нуждается в серьезных восстановительных процедурах. В таком случае отверстия, где раньше были подушки, заполняются монтажной пеной, а крышки устанавливаются на прежнее место. Данный способ плох тем, что в случае нового ДТП комплекс SRS не сработает, потому что срабатывать будет нечему. Прибегая к третьему виду ремонт, вы подвергаете опасности не только свою жизнь, но и жизни ваших пассажиров.

Установка приборов и сборка приборной панели

Когда вы удостоверились в том, что вы сделали все, что хотели и полностью довольны результатом, пора установить снятые приборы на место, подключить их и собрать приборную панель. Не забудьте проверить, запитаны ли приборы и все ли в порядке с креплениями обшивки. Если вы сделаете все спокойно и не будете торопиться, то такой тюнинг приборной панели не только будет не хуже, чем тот, за который вам пришлось бы заплатить достаточно большую сумму в ателье, но и даже лучше, ведь вы сделаете такой тюнинг своими руками и в любой момент сможете что-то изменить или переделать.

Причин, по которым водитель может захотеть поменять покрытие на торпедо, множество. К примеру, в машине могли сработать подушки безопасности, после чего приборная панель пришла в негодность. А возможно, автовладельцу просто надоел привычный интерьер салона автомобиля и захотелось чего-то новенького. Какой бы ни была причина, выход один: торпедо придётся перетягивать. Попробуем разобраться, как это сделать, и какие материалы использовать при перетяжке.

Перетяжка салона

Как провести перетяжку салона автомобиля своими руками? Инструкция вам в помощь. Но сначала стоит поговорить о материалах. Ведь выбрать их тоже порой не так уж просто.

Выбираем материал

В мастерских автосервисов для перетяжки салона используются обычно карпет, алькантара и кожзаменитель. Каждый из этих материалов хорош по-своему, у каждого есть свои достоинства. Недостатки, разумеется, тоже в наличии.

Если бюджет у вас небольшой, покупайте карпет. Это недорогой и достаточно плотный материал, который неплохо смотрится внешне. Хорошо тянется, имеет приятную ворсистую фактуру. В магазинах можно найти карпет практически любого цвета, что тоже не может не радовать. Минусы: нельзя использовать для обтяжки торпеды.

Узнайте о полировке лобового стекла тут.

Алькантара стоит дороже, но и прослужит дольше. На ощупь материал мягкий, шелковистый. Известен своей «невосприимчивостью» к загрязнениям самого разного происхождения. За салоном из алькантары очень просто ухаживать.

Кожзаменитель обойдётся вам не дороже всех вышеперечисленных материалов. Тянется прекрасно, что позволяет использовать его для обтяжки торпеды. Рвётся тоже замечательно, поэтому работать с ним нужно очень аккуратно. А ещё кожзаменитель пачкается, царапается и впитывает посторонние запахи. В общем, вариант крайне ненадёжный.

Какое моторное масло лучше? Что говорят эксперты? Вся информация здесь.

Обтяжка торпеды

С чего начинается перетяжка салона автомобиля своими руками? Технология всегда одна и та же: подготовка, выкройки, обтяжка и сушка. Порядок действий не меняется от того, что именно вы решили обтянуть: двери или потолок, приборную панель или подлокотник. Но из-за сложной формы с торпедой обычно чуть больше мороки, поэтому в качестве примера технологии перетяжки салона мы будем использовать именно её.

Инструкция:

Демонтируем приборную панель, вытаскиваем её из салона.
Снимаем старый материал, шлифуем поверхность торпеды. Все неровности, трещины и сколы необходимо устранить.
Протираем приборную панель спиртом, ацетоном или бензином, чтобы обезжирить. Оставляем её на некоторое время в хорошо проветриваемом помещении, чтобы она полностью высохла.
Проводим разметку швов, снимаем выкройку. Помните, что материал, который вы будете использовать для обтяжки, должен лечь на поверхность торпеды идеально, без заломов и складок. Снять выкройку после разметки можно с помощью флизелина: наклеиваем его на панель (можно использовать обычный резиновый клей) и переносим разметку.
Раскраиваем материал, используя флизелиновые выкройки. Не забывайте, что на подгиб швов нужно оставить по краям примерно 7–10 мм.
Вырезаем элементы будущей обтяжки, прикладываем их к приборной панели и проверяем, правильно ли вы сняли размеры. Если всё сделано верно, сшиваем лоскуты по швам на специальной машинке. Можно попробовать сделать это и вручную, но вряд ли у вас что-то получится.
Обрезаем с изнанки излишки подвёрнутого материала

Очень осторожно обрезаем, чтобы не срезать вместе с ними и нитки.
Промазываем клеем изнаночную сторону материала и поверхность торпеды, даём ему немного подсохнуть. Затем начинаем обтяжку: проверяя соответствие разметки и расположение швов, натягиваем сшитый «чехол» на панель

Чтобы растянуть участки материала, разогреваем их феном и прокатываем резиновым валиком.

О держателях для навигатора читайте тут.

Сохнет торпеда примерно двое суток. Иногда больше, иногда меньше. Как только клей «схватится» и материал надёжно приклеится к поверхности приборной панели, её можно устанавливать в салон.

https://www.youtube.com/watch?v=GfSLzc5mHz8Video can’t be loaded because JavaScript is disabled: Технарь часть №8 (Пошив Салона) (https://www.youtube.com/watch?v=GfSLzc5mHz8)

Инструменты для самостоятельной перетяжки салона авто

Инструментов на самом деле может понадобиться и больше, в зависимости от особенностей авто. Большая часть из них найдется в гараже у любого водителя. Обязательно потребуются следующие инструменты:

• штатные инструменты для монтажа и демонтажа;
• ножницы либо нож;
• специальный клей (можно использовать тот, что используется для шумоизоляции);
• промышленный фен.

Элементы, которые можно перетянуть в машине:

1. сиденья;
2. руль и ручку коробки передач;
3. дверные конверты;
4. подлокотники;
5. потолок салона;
6. по желанию можно обработать торпедо.

Подобрать новые чехлы будет сложно, поэтому проще будет сделать шаблон со старых. Сделать перетяжку торпедо также будет сложнее, потому что монтаж и демонтаж приборной панели отнимает немало времени и имеет свои особенности.
