Как сделать турбонаддув своими руками?

Как соорудить мини-паротурбину своими руками

Для этих целей будет использоваться обычная консервная банка, проволока из алюминия, кусочек жести, и крепежные материалы.

Перечисленные материалы позволят сделать задуманное дома, не применяя для этих целей специальное оборудование и инструмент. Данная турбина будет наглядно демонстрировать превращение энергии пара в электричество.

Процесс изготовления

После этого крепится полоска на другое отверстие, крыльчатка закрепляется лопастями напротив трубки.

Сооружение крепят на проволочную подставку, берут шприц с водой и ее заполняют, а снизу зажигают сухое топливо. Из трубки будет вырываться струя пара, что приведет в движение импровизированный ротор.

Правда, мощности такой турбины ни на что не хватит, поскольку кпд ее очень низкий. Она может рассматриваться только в качестве макета для того, чтобы понять принцип работы оборудования.

Установка наддува

Итак, если вы решили установить турбонаддув своими руками, проводить процедуру нужно в следующем порядке:

Начнем с того, что купленный комплект нагнетателя следует тщательно осмотреть на предмет вмятин, трещин и других дефектов Кроме того, нужно уделить внимание отверстию для подачи масла – внутри не должно быть грязи, пыли и прочих посторонних предметов. После этого можно приступить к заправке турбины маслом

Очень важно ответственно подойти к выбору масла, ведь от этого в значительной степени зависят эксплуатационные характеристики наддува

Масло в отверстие заливается до самого верха, можно прокачать его ручным насосом, для наилучшего распределения внутри турбины Если в процессе услышите шипение – не стоит пугаться, это нормальное явление. Мероприятие повторяется несколько раз. Поле этого все масло нужно вылить из устройства. Монтируя турбину на двигатель нужно расположить ее таким образом, чтобы масло могло свободно сливаться через маслоподающее отверстие. Чтобы турбину было удобнее устанавливать лучше демонтировать теплоэкран, выпускной коллектор, а также генератор

Очень важно ответственно подойти к выбору масла, ведь от этого в значительной степени зависят эксплуатационные характеристики наддува. Масло в отверстие заливается до самого верха, можно прокачать его ручным насосом, для наилучшего распределения внутри турбины Если в процессе услышите шипение – не стоит пугаться, это нормальное явление

Мероприятие повторяется несколько раз. Поле этого все масло нужно вылить из устройства. Монтируя турбину на двигатель нужно расположить ее таким образом, чтобы масло могло свободно сливаться через маслоподающее отверстие. Чтобы турбину было удобнее устанавливать лучше демонтировать теплоэкран, выпускной коллектор, а также генератор

Потом необходимо слить всю охлаждающую жидкость из системы. Сливаем все масло. В блоке мотора высверливается отверстие, в которое на герметик устанавливается фитинг. После этого удаляем датчик температуры масла. Устанавливаем адаптер, через который масло будет подаваться в турбину. Далее возвращается на место теплозащитный экран, монтируется турбина и впускной коллектор. Фитинг и турбина соединяются шлангом, монтируется перепускной клапан. На завершающем этапе устанавливаем интеркуллер и впускной пайпинг.

8-клапанный мотор ВАЗ с установленным турбонаддувом

Когда процесс монтажа закончен можно переходить к тестированию системы на работоспособность. Снимаем с цилиндров высоковольтные провода и прокручиваем мотор стартером. Если при этом давление масла в норме (гаснет лампа-индикатор на приборной панели), значит система работает нормально и можно запускать мотор. Первый раз двигателю нужно дать поработать минут 15 на холостых.

Тест системы на работоспособность.

Для тестирования системы снимите с цилиндров провода под напряжением, и прокрутите двигатель стартером. Если давление масла осталось в пределах нормы, запускайте мотор. Пусть двигатель минут 15 поработает на холостых. Мотор с установленным турбокомпрессором должен пройти обкатку в 1,5 – 2 тысячи километров.

Постарайтесь в этот период не перегружать наддув и мотор. Чтобы агрегат эксплуатировался долгое время без поломок, следите за состоянием фильтров, систем подачи масла и воздуха. Не спешите глушить мотор, пусть пару минут поработает на холостых. Так охладится турбонаддув.

Следуя такой схеме установки турбокомпрессора, вы добавите динамики в работе автомобиля. В итоге ощутите драйв и скорость.

https://youtube.com/watch?v=0M-mJDpAF94

Всем привет, вот хочу поделиться идеей, которая меня когда-то в тёмном доме посетила, почему в тёмном? Потому что приходилось сидеть без света около четырех суток из-за проблем на подстанции.

Суть идеи полагает в том, чтобы собрать рабочую турбину и при этом затратить минимум времени/ресурсов буквально из ничего.

Был у меня вентилятор 80-ка дохлый запускался но «глох» почему-то… Взял крыльчатку в руки и давай крутить её. Ну и собственно так и пришла идея создания первой турбины, монстра из бутылки.

На фото показано из чего состоит, щуп как-то попал в руки случайно, но форсунка вышла из него нормальная.

Из такой конструкции можно было извлечь 200-300 (410 при КЗ) миллиампер и 4.5-5 Вольт в нагрузке (около 1 ватта).

При холостом ходе турбина выдавала около 8 Вольт что не очень то и подходило мне для основной идеи заряжать телефон «из крана» . Зарядка разряженного телефона довольно интересный процесс, а именно при подаче тока на телефон через штекер, он заряжает импульсами по 3-5 секунд а потом отключается на 1-2 сек и опять… А при этом турбина начинала набирать обороты, ну и соответственно и напряжение возрастало до 7-8 вольт. Контроллер телефона отключался от питания и говорил «зарядка не поддерживается». Решил данную проблему кондёром большой емкости(10 000 мкФ) а потом и маленьким аккумулятором от китайского лед фонарика на 4 вольта + пальчиковый никель-кадмиевый аккумулятор.

Потом решил заменить корпус, а то бутылка была довольно шумной, шуму стало немного меньше но ватт не прибавилось, потом двигатель умер после купания. Да и к лучшему… потому, что я узнал, что от старых принтеров можно извлечь неплохой генератор только переменного тока — так называемый шаговый двигатель.

Крыльчатку собрал из CD диска и лопаток из пластиковой бутылки сложенных в двое и склеенных супер клеем.

Стоп кадр для понятия принципа действия турбины, Вода «бьёт» по лопасти, заставляя её вращаться…

Старая разбилась, собрал такую же крыльчатку:

Крыльчатку из CD-диска посадил на вал шаговика. Использование шаговика дало больше ватт нежели коллекторник, кроме того и долговечнее шаговики потому, что у них нет щёток… единственное — шаговик выдавал переменное напряжение и двумя катушками, что есть хорошо, можно суммировать напряжение или суммировать силу тока которую вырабатывала турбина, можно через трансформатор повышать или понижать, как душе угодно. Из одной катушки я мог взять столько же ватт, сколько и давал прошлый вариант.

Данные таковые: ток при КЗ был 0.4-0.45 А на катушке и по 9-10 вольт то есть я мог добыть 15-20 вольт и ток при этом 0.4 А тоесть 6 ватт(в теории)

Фильтр собирал по такой схеме:

Новая крыльчатка добавила несколько милиньютон/метров но обороты убавились немного.

Ах да у шаговиков есть большой недостаток – залипание, то есть на малых оборотах турбина просто вставала (то просто крутилась очень медленно) иногда, когда был слабый напор воды, вообще было невозможно взять ни вата «с крана».

Воды, данная форсунка из щупа, тянула 200 л/ч. Давление в тестируемом кране 1-1.5 кгс/см2(1-1.5 Атм). Я лично на воду счетчик не имею просто поэкспериментировал и всё.

Потом была ещё одна идея турбины, но тоже не лишенной недостатков:

Гелевая ручка служит передаточным валом. С другой стороны должен быть закреплен вал вашего двигателя.

Сейчас собрал ещё несколько моделей крыльчаток но тестить нет желания/времени.

Достоинства и недостатки компрессора в автомобиле

На первый взгляд может показаться, что никаких проблем из-за установки турбонаддува возникнуть не должно. Но это не так. Это устройство имеет несколько минусов, а в особо тяжёлых случаях может представлять реальную опасность для водителя. Достоинства турбины очевидны:

мощность двигателя увеличивается на 20–45% (степень увеличения мощности зависит как от объёма и типа двигателя, так и от модели компрессора);
механический компрессор повторно использует выхлопные газы, а следовательно, приносит пользу окружающей среде;

А теперь переходим к минусам.

так как топливно-воздушная смесь становится более обогащённой, температура её горения увеличивается. Двигатель нагревается сильнее, в результате чего быстрее прогорают поршни и клапаны, быстрее изнашивается система охлаждения;
двигатель с перегревшимся компрессором может взорваться. В буквальном смысле слова;
даже если ничего из перечисленного выше не случилось, использование турбокомпрессора значительно сокращает срок службы любого двигателя;

Элементы системы турбонаддува

Любой двигатель, который оборудован турбонаддувом, имеет очень хороший показатель по литровой мощности и по расходу топлива. То есть, с определенного литража мотора с наддувом, снимается гораздо большая удельная мощность, чем с мотором без наддува. В связи с тем, что через турбину и через впускной коллектор проходит гораздо большее количество воздуха и на большей скорости, сама по себе турбина греется довольно быстро и сильно. Поэтому обязательным компонентом турбонаддува является интеркулер — система охлаждения нагнетаемого воздуха. Чем воздух будет прохладнее при попадании в камеру сгорания, тем эффективнее будет проходить процесс горения. Это, во-первых, а во-вторых, при сильном перегреве головки блока цилиндров есть опасность получить детонацию.

Главными элементами системы турбонаддува остаются:

турбина и интеркулер;
клапан контроля давления;
перепускной клапан, который отводит газы от турбины, если дроссель закрыт;
балансировочный клапан, который позволяет стравливать избыточное давление;
корпус турбины;
воздушные и масляные патрубки.

Установка наддува на двигатель

Установка турбины должна выполняться только теми автолюбителями, которые имеют достаточно опыта и знаний в технических особенностях работы всей системы. Непосредственная инструкция по монтажу выглядит следующим образом:

После приобретения наддува необходимо распаковать его, провести визуальный осмотр — корпус должен быть целостным и не иметь деформированных участков. Также необходимо проверить техническое состояние отверстия для подачи масла. Проверяйте внимательно — внутри наддува не должно быть даже мельчайших деталей. Перед проведением непосредственной установки турбины необходимо провести её заправку маслом. Тип и характеристика масла играют важную роль, определяя эксплуатационные характеристики устройства и надежность работы всей системы. Турбина должна располагаться так, чтобы отверстие для подачи масла находилось вверху. В отверстие вливается масло, которое должно заполнить турбину до краев. С помощью ручного насоса необходимо создать давление, которое проталкивает масло во внутреннюю часть и смазывает все внутренние детали. В процессе прокачки может слышаться шипящий звук — это нормальное явление. Процедура выполняется несколько раз, после чего все масло выливается через сливное отверстие. Маслоподающее отверстие располагается строго вертикально, присоединяется к установленному компрессору на двигателе

Необходимо обратить внимание на наклон угла подающего отверстия. Допустимое отклонение от нормы должно быть в пределах 10-15 градусов. Автолюбитель должен убедиться, что масло свободно сливается, без дополнительного усилия

Для удобства установки турбины рекомендуется снять теплоэкран, генератор и выпускной коллектор. После этого сливается весь антифриз. В двигателе аккуратно сверлится отверстие, в которое затем устанавливается фитинг с тонким слоем герметика. Устанавливается теплозащитный экран, непосредственно турбина и впускной коллектор. Следующим шагом производится присоединение шланга обработки к фитингу и турбине, а после устанавливается внешний вестгейт. К фитингу крепится силиконовый шланг, который разрезается до половины и соединяется с Т-фитингом. После этого остается только установить впускной пайпинг и интеркулер

Автолюбитель должен убедиться, что масло свободно сливается, без дополнительного усилия. Для удобства установки турбины рекомендуется снять теплоэкран, генератор и выпускной коллектор. После этого сливается весь антифриз. В двигателе аккуратно сверлится отверстие, в которое затем устанавливается фитинг с тонким слоем герметика. Устанавливается теплозащитный экран, непосредственно турбина и впускной коллектор. Следующим шагом производится присоединение шланга обработки к фитингу и турбине, а после устанавливается внешний вестгейт. К фитингу крепится силиконовый шланг, который разрезается до половины и соединяется с Т-фитингом. После этого остается только установить впускной пайпинг и интеркулер.

И наглядное видео с установкой турбины на мотор ВАЗ 2109:

После установки турбонаддува необходимо провести стартовое испытание работоспособности всей системы. Для этого необходимо завести двигатель со стартера. Чтобы стартер смог прокручивать двигатель, но при этом не запускал его, автолюбитель должен снять провода с напряжением. При этом датчик давления масла погаснет, а давление на маслоподающую магистраль существенно упадет. Если вся система работает нормально, необходимо завести двигатель и оставить его работать 10-15 минут на холостых оборотах.

Первую тысячу-полторы километров необходимо провести в режиме обкатки. При этом режим обкатки должен быть такой, что турбонаддув не развивал давление не более чем в 0.5 бар. Водители, у которых в автомобиле не установлен датчик давления в салоне, нужно не превышать 50% предела оборотов. Также автолюбители должны помнить, что турбонаддув должен охлаждаться перед полной остановкой двигателя.

Предоставленная ниже схема позволяет увидеть, какое место в системе она занимает.

Можно ли сделать электро вариант своими руками

Гипотетически можно, причем многие такое устанавливают на свой автомобиль. Лично я также задумывался над установкой на свой авто, но цена меня остановила.

Вам нужно решить рад пунктов:

1) Однозначно установка мощного генератора, что на иномарку уже дорого.

2) Мощный и компактный электромотор, желательно бесколлекторный именно он отдает большие обороты при оптимальном потреблении энергии. Лично я видел такие для компактных моделей, однако мощностью от 0,5 Квт стоит также не дешево.

3) Крыльчатка и корпус. Также нужно сделать самому либо купить, для максимального нагнетания воздуха. Также непростая задача.

4) Ну и конечно стабилизатор или инверторы, для питания электромотора.

Задачи не простые, на некоторые иномарки нет мощных генераторов, так что сделать очень сложно!

Но многие умельцы, в гараж устанавливают на свои автомобили, прирост мощности действительно можно достичь до 20 – 30 %.

Причем многие ставят дополнительный датчик потребления воздуха в патрубок перед турбиной, он «видит» прокачиваемый объем и автоматически регулирует большую подачу топлива (подает значения в ЭБУ), для обогащения топливной смеси. Так что прошивка может и не понадобиться.

Если подвести итог, получается – электро турбина на авто, это возможно, даже скажу больше ее можно сделать своими руками, однако не все так просто и часто «игра не стоит свеч». Ведь вам нужно переделать не только электро систему автомобиля, но и систему подачи топлива, возможно нужна прошивка ЭБУ.

Думаю было интересно, искренне ваш АВТОБЛОГГЕР.

134,54

Какую турбину выбрать

Самым распространенным оборудованием для установки на ВАЗ 2106 является турбо кит. Он предназначен именно для 16-клапанных двигателей вазовских автомобилей. Продаются турбины вместе со всем необходимым. Установка комплекта не требует переделок в двигателе. Мощность увеличивается до 130-140 лошадиных сил. Причем этот комплекс в дальнейшем можно подвергать тюнингу.

Некоторые автолюбители предпочитают турбины и «Мицубиши». Из серии Garrett выбирают производительные и надежные компрессоры GT25R, GT28R, GT28RS. Они позволяют развивать мощность до 250 лошадиных сил.

ВАЗ 2106 турбо предназначен для скоростной езды по городским дорогам и вовсе не похож на обычную советскую «шестерку». Не стоит забывать о том, что любой автомобиль, оснащенный дополнительным оборудованием, требует внимания и ухода, контроля работы систем и периодического технического осмотра.

Удовольствие установки турбины на ВАЗ 2106 обойдется в половину цены самого автомобиля. Стоит несколько раз подумать, действительно ли необходимо это устройство и все дополнительное оборудование при эксплуатации машины. Обычно турбину

устанавливают заядлые любители уличных гонок на ВАЗах.

История развития и современные проблемы производства тепловых двигателей

Первые тепловые двигатели имели очень низкий КПД, например, первый паровоз (рис. 6), который был создан в начале XIX века, имел коэффициент полезного действия около 3%, а последние паровозы (рис. 7), которые ходили по железным дорогам в прошлом веке, имели КПД повыше – около 7–9%.

Рис. 6. Первый паровоз. (Источник)

Рис. 7. Один из последних паровозов. (Источник)

Тем не менее, даже при таких низких значениях КПД данные транспортные средства очень активно эксплуатировались, т. к. более совершенных агрегатов на то время попросту не было. На сегодняшний день КПД тепловых двигателей, конечно, гораздо выше, например, дизельный двигатель (рис. может иметь КПД до 40%, что является очень неплохим показателем. Паровая турбина (рис. 9) может достигать еще более оптимального значения КПД в 60%, на сегодняшний день это наилучший показатель среди всех видов тепловых двигателей.

Рис. 8. Дизельный двигатель

Рис. 9. Современная паровая турбина. (Источник)

В конце занятия следует отметить очень важную тенденцию в развитии современного двигателестроения. Как мы видели, основные принципы работы тепловых двигателей уже давно открыты и получены эффективные технологии их изготовления, но возникает проблема экологичности их использования. Поскольку все тепловые двигатели потребляют топливо, то от них неизбежно возникают вредные выбросы в окружающую среду. Так вот одной из основных задач науки и техники в этой области является минимизация нанесения вреда окружающему нас миру от продуктов деятельности подобных устройств.

Тепловые двигатели на сегодняшний день уже являются объектами прошлого, и на первый план выходят двигатели иного принципа работы, о них мы поговорим в будущем.

На следующем уроке мы займемся решением задач по теме «КПД».

Список литературы

Генденштейн Л. Э, Кайдалов А. Б., Кожевников В. Б. Физика 8 / Под ред. Орлова В. А., Ройзена И. И. – М.: Мнемозина.
Перышкин А. В. Физика 8. – М.: Дрофа, 2010.
Фадеева А. А., Засов А. В., Киселев Д. Ф. Физика 8. – М.: Просвещение.

Дополнительные рекомендованные ссылки на ресурсы сети Интернет

Кафедра теоретической физики (Источник).
Классная физика (Источник).
YouTube (Источник).

Домашнее задание

Стр. 56: вопросы № 1–3; стр. 57: вопросы № 1–4, задание № 5. Перышкин А. В. Физика 8. – М.: Дрофа, 2010.
Каков КПД теплового двигателя, который совершил полезную работу 70 кДж, если при полном сгорании топлива выделилась бы энергия 200 кДж?
При сгорании топлива в тепловом двигателе выделилось количество теплоты 200 кДж, а холодильнику передано количество теплоты 120 кДж. Каков КПД теплового двигателя?
Автомобиль прошел 100 км со средней скоростью 40 км/ч. При этом он израсходовал 8 л бензина. Какую среднюю мощность развивал двигатель автомобиля, если его КПД 30%?

Функционирование самодельного парового оборудования и его особенности

Залив воду в чайник и поставив его на плиту замечаем, что при закипании образуется пар, энергии которого хватит для зарядки мобильного телефона или работы светодиодной лампочки.

Характерно, что в домашних условиях подобная электростанция может использоваться, как игрушка, поскольку ввиду малой мощности электричества его не хватит для работы оборудования или бытовой техники.

Стоит отметить: если вы отправляетесь в многодневный поход и возьмете с собой данное оборудование, то по достоинству сможете оценить все плюсы, которые оно дает. Например, вы сможете подзарядить аккумулятор мобильного телефона, фотоаппарата или других гаджетов.

К сожалению, дома сооружение паровой турбины, мощность которой будет порядка 500 Вт и более очень сложно и сопряжено с большими денежными затратами.

Смотрите видео, в котором опытный пользователь демонстрирует возможности и устройство паровой турбины, изготовленной своими руками:

Установка турбонаддува на ВАЗ своими руками

В связи с этим, существует непреодолимое желание поднять мощность отечественных автомобилей именно с использованием турбонагнетателя. Больше скажем, это вполне возможно, только рентабельность и целесообразность этой затеи под большим сомнением. Обратимся к цифрам, чтобы не быть голословными.

Нам ведь не нужен двигатель, который будет работать только на высоких оборотах? Мы же хотим получать удовольствие и от вождения не только на гоночном треке на своей шестерке или ВАЗ 2107? Тогда придется в корне переделывать весь двигатель. И вот почему. Турбированные двигатели Subaru WRC или Mitsubishi Evolution начинают работать уже с 2000 оборотов в минуту, то есть их объем таков, что необходимое давление турбины должно обеспечить нормальное сгорание 10-12 кг воздуха в минуту для того, чтобы на выходе получить 210-240 сил. Полуторалитровый мотор ВАЗ, любой конструкции, будь то 2103 или 21093, потребует сумасшедшего давления в камере сгорания, чтобы выдать высокий крутящий момент хотя бы на средних оборотах.

«Сумасшедшее давление», значит примерно 2 бара. Это при условии адекватной подачи топлива, которое обеспечило бы сгорание 12 кг воздуха в минуту. Естественно, что полуторалитровый мотор, тем более с хиленькими ВАЗовскими комплектующими, на такое не способен, а значит, прирост в крутящем моменте будет на уровне 3-7%. На лошадиных силах это скажется примерно в том же диапазоне. Следовательно, турбонаддув на ВАЗ поставить можно. Но толку от этого не будет никакого, или же нужно полностью менять все характеристики двигателя, начиная от степени сжатия, заканчивая объемом двигателя и конструкцией ГРМ и питания.

Какие двигатели проще турбировать

Даже если вы планируете усовершенствовать автомобиль «классической» серии, лучше не полениться и купить 16-клапанный приоровский мотор. Благо сейчас нет необходимости оформлять установку нового двигателя через ГИБДД, так как этот элемент является запасной частью. Преимущество установки 16-клапанного мотора в том, что его намного проще ремонтировать, тюнинг осуществляется тоже без сложностей. Но самое главное — это то, что у него изначально очень большая мощность, намного выше, нежели на любом другом автомобиле «Лада».

Да и лезть в конструкцию двигателя, проводить корректировку зазоров в клапанном механизме, регулировать УОЗ вам больше не нужно

Обратите внимание, что карбюраторные двигатели нельзя турбировать, кто бы что ни говорил. Суть работы турбины заключается в том, что ею нагнетается давление во впускной коллектор и создается напор воздуха, который поступает в камеры сгорания с топливом

Если поставить турбину на карбюраторный двигатель, то он просто перестанет работать. Могут подойти восьмиклапанные инжекторные моторы, но у них намного меньше мощность, а если вы дорожите каждой лошадиной силой, то это существенный минус.

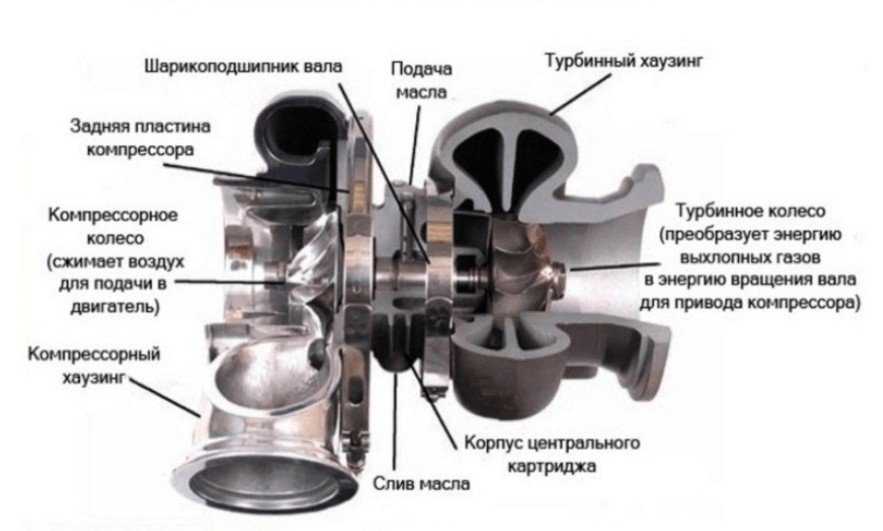

Что такое турбокомпрессор и из чего он состоит

Механический турбокомпрессор для легкового автомобиля

Если коротко, турбокомпрессор — это устройство для нагнетания сжатого воздуха в цилиндры двигателя.

Схема стандартного механического компрессора для легковых автомобилей

А теперь разберёмся с этим устройством подробнее.

Схема движения воздуха и выхлопных газов в механическом компрессоре

Мотор работает, потому что в нём постоянно горит топливно-воздушная смесь, подаваемая в цилиндры. Оптимальное соотношение топлива и воздуха в этой смеси зависит от типа двигателя. Размеры цилиндров тоже важны: именно они ограничивают объём подаваемой смеси. Турбокомпрессор устраняет это ограничение. Во время такта впуска он подаёт в цилиндры больше воздуха, дополнительно обогащая смесь. Сгорая, она выделяет гораздо больше энергии, увеличивая мощность двигателя на 20–40%. Турбокомпрессоры бывают двух типов:

Механический турбокомпрессор использует энергию выхлопных газов: они подаются на крыльчатку турбины, заставляя её вращаться. На том же валу располагаются лопасти компрессора, которые и создают необходимый поток воздуха, нагнетаемого в цилиндры.

Электрические турбокомпрессоры появились относительно недавно. Они не используют в работе выхлопные газы. Давление эти устройства нагнетают с помощью отдельных компактных электрических компрессоров.
