Как подключить магнитолу дома❓ через блок питания от компьютера, к сети 220в

Установка в машину

Установка магнитолы начинается с демонтажа декоративных заглушек, закрывающих посадочное гнездо в центральной консоли. Для крепления головного устройства используются металлические обоймы, которые удерживаются в панели приборов отгибаемыми усиками. Если в машине применялась магнитола 1 Din-формата, а планируется установка оборудования с увеличенными габаритами, то из консоли извлекается ящик для мелких предметов. На части машин установить проигрыватель стандарта 2 Din невозможно или для размещения узла потребуется установка новой консоли.

Чтобы установить магнитолу вместо оригинального оборудования, необходимо смонтировать переходные кронштейны, позволяющие закрепить магнитофон к силовому каркасу приборной панели. Установка нештатной магнитолы предусматривает использование декоративной рамки, позволяющей вписать прямоугольную фронтальную панель в отверстие со скошенными кромками или скругленными углами (зависит от типа автомобиля). Дополнительный элемент монтируется своими руками и не требует доработки штатных деталей от машины.

Подключение динамиков

Подключение магнитолы к автомобилю, оснащенному штатной акустикой, не требует прокладки коммутационных кабелей. Владельцу потребуется напрямую соединить штекеры с ответными разъемами на головном устройстве или использовать переходник. Если одновременно с монтажом мультимедийного оборудования производится установка динамиков, то потребуется проложить сигнальные кабели. В зависимости от конструкции машины акустику устанавливают в дверях, панели приборов или полке, расположенной позади спинки заднего ряда сидений.

Для соединения акустики с головным устройством используется медный многожильный провод специального назначения, покрытый эластичным изолятором. На корпусе громкоговорителя расположены положительный и отрицательный контакты с обозначениями. Схема подключения автомагнитолы предусматривает подсоединение громкоговорителей с соблюдением полярности, соединять минусовые кабели в общую шину запрещено. Поскольку провода идут без фишки, то необходимо предусмотреть штекер, который обеспечит надежное подсоединение.

Подключение антенны

После того как подключились силовые кабели и коммутационные шнуры громкоговорителей, следует установить на место штекер антенны. На части машин кабель с колодкой сложен в глубине панели приборов, владельцу необходимо самому вытянуть шнур к месту монтажа. Штатные антенны оснащаются частотными фильтрами, устраняющими помехи и увеличивающими дистанцию приема сигналов от ретрансляторов. Заводской узел подключается при помощи штекера, который устанавливается в ответное гнездо на задней части автомобильной магнитолы.

Если автомобиль не оборудован антенной, то многие владельцы подключают устройство активного типа, которое крепится на ветровом стекле. Встроенный усилитель требует подачи питания, которое обеспечивается выходом в штекере проигрывателя, обозначенным символами AMP или REM. После подсоединения точка стыка защищается изоляционной лентой. На этом этапе процедура установки магнитолы в автомобиль заканчивается, владелец может протестировать работу оборудования.

Какие бывают крепления у магнитол

Разные производители используют разные типы крепежа:

При помощи фиксирующих элементов на боковой части устройства;
С помощью упругих защелок;
Используя болты или саморезы.

С фиксаторами используется рамка, вставляемая в «шахту». Боковые стенки автомагнитолы имеют специальные выемки, а на рамке имеются язычки.

Для демонтажа головного устройства нужны ключи. С ними можно легко разогнуть язычки или загнуть их. Но крепление такого типа имеет недостаток – рамка может деформироваться.

Второй вид крепежа надежнее – он подразумевает применение упругих защелок. Их можно увидеть на боковой и верхней стенках. Эти защелки попадают в специальные посадочные места в рамке, самое простое и надежное крепление магнитолы.

В некоторых моделях авто, чтобы обеспечить надежность крепления мультимедийной системы и для исключения риска выхода из строя из-за вибраций, установку выполняют к торпеде, а точнее к силовым элементам. Торпедо удерживается на трубе при помощи металлических уголков. Такой крепеж используется в автомобилях премиум-класса Мазда, Тойота.

Вариант установки магнитолы таким образом считается, как дополнительный, но установщики автозвука часто убирают уголки, а монтаж выполняется без фиксирующих элементов. Этот вариант ненадежен.

Одно- или двухдиновые магнитолы монтируются в тоннель торпедо без какой-либо дополнительной фиксации. Принято крепить устройство на центральную консоль.

Медиасистема защелкивается обыкновенными пластиковыми защелками. Это безвинтовая арматура – можно видеть такое даже на Лачетти.

С этой установкой магнитола просто висит и не способна выдерживать даже незначительные ударные нагрузки. На боковых частях устройства имеются отверстия, но большинство автомобилистов не знают, зачем они.

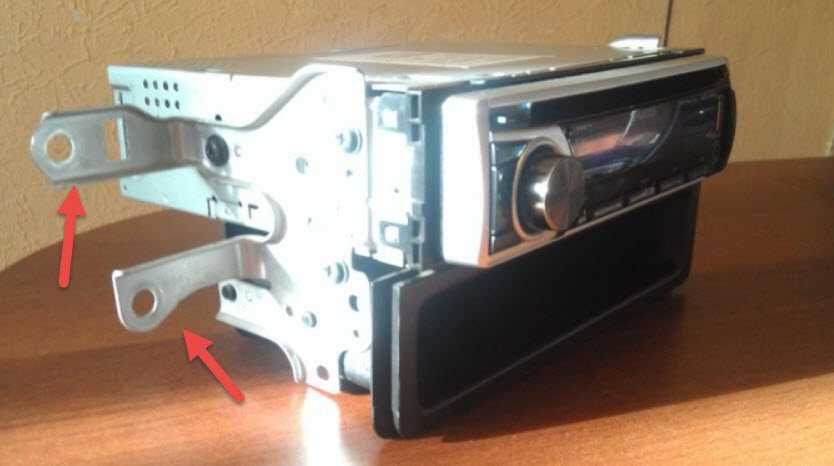

Оказывается эти отверстия делаются для надежного монтажа аппарата к торпедо с использованием уголков.

Это заводской крепеж, которым дополняется стандартное крепление.

Установка магнитолы ВАЗ 2107

Владельцы ВАЗов 2107 начинают акустический тюнинг своей машины с установки или замены главных компонентов — головного устройства (автомагнитолы) и штатных динамиков невысокого качества. Замену ГУ (головного устройства) практикуют и в том случае, если перестала работать магнитола ВАЗ 2107, которую отказываются ремонтировать как устаревшую.

Кража магнитолы тоже относится к распространенным причинам установки нового ГУ. Для профессионалов операции установки не сложны, но начинающий любитель может повредить «торпедо», неправильно соединить провода. Неправильная установка магнитолы ВАЗ 2107 приводит к коротким замыканиям и перегоранию электронных плат ресивера.

В статье мы опишем как:

- заменить передние динамики;
- правильно использовать звуковую полку;
- перенести магнитолу на место воздуховодов или в «бардачок»;
- установить автомагнитолу 2DIN;
- подключить головное устройство к динамикам и электропитанию.

Надеемся, что советы будут вам полезны.

Основные параметры магнитол

Перед началом установки или подключения этого устройства необходимо определить основные параметры, которые повлияют на все дальнейшие действия. К ним относят:

размер;
мощность;
форма разъемов.

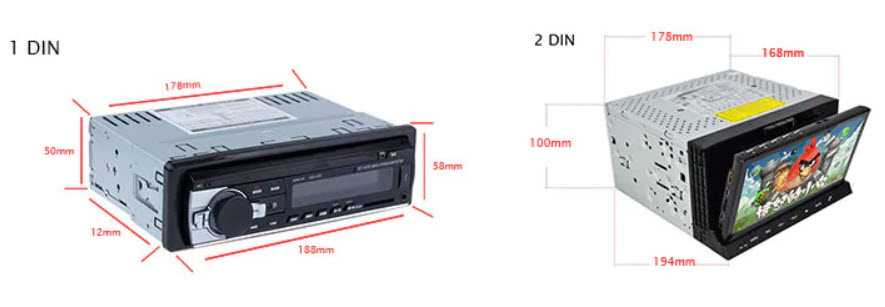

Современные магнитолы выпускают в двух модификациях: тонкие и толстые. Первые еще называют одноблочными, они соответствуют стандарту 1DIN. Вторые называют двухблочными, они соответствуют стандарту 2DIN. Большинство европейских машин оборудованы гнездом стандарта 1DIN, поэтому установка в него двухблочного устройства невозможна. Американские или азиатские машины часто оснащают гнездами стандарта 2DIN, поэтому установить в них тонкие устройства можно, но придется потрудиться.

Второй важный параметр – общая мощность, которая является суммой мощности всех каналов. Правильное определение мощности необходимо для верного расчета потребляемого тока и сечения провода. При этом мощность, отдаваемая и потребляемая, отличается в 1,5–2,5 раза. То есть для обеспечения выходной мощности в 4х20 ватт потребуется не 80 ватт, а как минимум 150. При такой мощности ток, который проходит через провода, достигает 12–13 ампер.

Переменный ток, который является основой работы динамиков, еще больше увеличивает требования к проводам, ведь электроны наиболее активно передвигаются по наружной поверхности металла. Поэтому приходится не только увеличивать толщину, но и применять многопроволочный витой кабель. Выходная мощность каждого канала устройства не должна превышать мощности каждого из динамиков. Если выходная мощность окажется выше, придется устанавливать более мощные динамики и прокладывать новые провода соответствующей толщины.

Большинство производителей автомобильной звуковоспроизводящей аппаратуры оснащают ее уникальными фирменными разъемами, которые не всегда соответствуют контактам, установленным в машине. Эти разъемы состоят из двух частей: штекер и вилка. Схема подключения контактов (распиновка) зависит от производителя и указана в документации к магнитоле и автомобилю. Если в комплекте поставки есть переходник на стандартный разъем ISO 10487, то подключение автомагнитолы особой проблемы не вызывает. Если же такого переходника нет, то придется самостоятельно подключать штекер, соответствующий вилке автомобиля.

Подготовительные действия

Чтобы качественно подключить магнитолу, необходимо выполнить подготовительные действия. Убедившись, что магнитола подходит по размеру, необходимо проверить, соответствуют ли сечения проводов и штекер вилке. Чтобы правильно определить сечение, учитывают следующее: 1 мм² способен без проблем передавать 4–5 ампер постоянного или тока. То есть для тока 10 ампер сечение кабеля должно быть 2–2,5 мм². Чтобы правильно подключить динамики, используйте одножильный медный провод в мягкой изоляции, с минимальным диаметром каждой проволочки и оптимальным сечением. Чем меньше диаметр проволочек в жиле, тем больше пропускная способность и меньше потери мощности на высоких частотах.

Приготовьте инструменты. Вам понадобятся:

паяльник;
острый нож;
бокорезы;
плоская и крестовая отвертки;
зажигалка;
тонкая иголка;
пассатижи.

Также вам потребуются:

мягкий медный одножильный провод сечением 1,5 мм²;
предохранитель, ток которого в 1,3–1,5 больше максимального потребляемого тока;
изолента;
термоусадочная трубка.

Как правильно подключить магнитолу в машине

Современная автомагнитола представляет собой ГУ (головное устройство), которое в комплексе с автомобильной акустикой позволяет прослушивать радио, CD диски, подключать накопители USB, подсоединять различные внешние устройства через AUX или Bluetooth и т.д.

Установка магнитолы позволяет водителю активно прослушивать аудиоконтент, просматривать видеоконтент (при условии наличия дисплея с такими возможностями)

Также дополнительно могут быть реализованы функции типа Hands Free, что особенно важно для водителя. Другими словами, сегодня сложно представить автомобиль без магнитолы

В этой статье мы рассмотрим, как подключить магнитолу в машине, на какие нюансы нужно обращать внимание, а также как осуществляется подключение автомагнитолы по цветам проводов

Как подключить динамики своими руками

К подобной работе необходимо относиться очень аккуратно и внимательно. При некачественном подключении будет ухудшаться звучание автомагнитолы. А также могут сломаться динамики или само устройство. Чтобы подключить мощные динамики, стоит приобрести специализированный многожильный акустический кабель. Динамики оснащены двумя клеммами, которые различаются по ширине. Широкая клемма идет к плюсу, а более узкая отвечает за массу.

Стоит делать наименьшую длину кабеля, потому что он имеет определенное сопротивление, которое способно сильно исказить звучание. Динамики необходимо подключать лишь согласно инструкции по эксплуатации, которая идет в комплекте с магнитолой. Нельзя делать дополнительные скрутки проводов. Для этой цели стоит применять специализированные разъемы для подсоединения кабеля к динамикам. Сейчас очень популярная квадроакустика. Другими словами, устанавливаются два мощных динамика сзади автомобиля и несколько небольших в дверях. Когда они правильно подключены, то есть возможность наслаждаться удивительным звучанием автомагнитолы.

Советы для правильной установки магнитоллы

При самостоятельном тюнинге электропроводки акустической системы нужно применять не алюминиевые провода, а многожильный медный кабель, с сечением в 3-4 квадратных миллиметра. На кабеле от «плюса» аккумулятора нужно установить дополнительный предохранитель (мощностью в 15 – 20 А), страхующий головное устройство от избыточных пусковых токов.

При самостоятельном монтаже автомобильной акустики нужно избегать излишней длины проводов, их пересечений. Закрученный, изогнутый провод может быстро перетереться, приводя к короткому замыканию. Пересечения проводов вызывают электромагнитные наводки, заметные в хрипах, треске динамиков.

Если ниша в «торпедо» автомобиля больше габаритов корпуса автомагнитолы, нужно боковые щели и нижний просвет заполнить листовым пенопластом или пенополиуретаном. Это избавит от дребезжаний пластмассы и металла, вибраций акустической системы.

Не пожалев времени на установку разъемов ISO и предохранителей, поиск переходников, маркировку проводов, в будущем вы легко замените магнитолу на новейшую модель.

Правильно установленная магнитола доставит вам немало приятных минут, скрасит тяготы долгого пребывания за рулем или стоянки в городских пробках.

Установка магнитолы, самый простой способ установки автомагнитолы

Автолюбители знают, что самым простым способом подключения автомагнитолы является обрезка провода от штекера вашей магнитолы или проводки машины.

Пользуясь изолентой, нужно просто соединить провода в соответствии с цветом этих проводов.

Метод конечно далеко не эстетичный, делается все “топорно” и сама изолента не является надежным фиксатором при колебаниях наружной температуры — это может привести к короткому замыканию.

Если вы решили воспользоваться этим способом, советуем применить термоусадочную трубку или зажимные клеммы — этот способ более надежный. Если вы не любите шумной музыки и не собираетесь постоянно менять магнитолы, на этом можете и остановиться.

Но если вы любите изменения и знаете, что в будущем будете менять магнитолу, в таком случае, следует один раз хорошо поработать и установить контакты ISO.

При следующей замене, вы просто вытащите старую магнитолу, отсоединив штекеры, подключите штекеры к новой магнитоле и установите её в нишу.

Подключение динамиков

Процесс подключения динамиков требует особого внимания, поэтому обязательно сверьтесь с инструкцией. Обычно на клеммах динамиков присутствуют маркировки плюса и минуса. Чаще всего широкая клемма является плюсовой, а узкая – минусовой. Если в вашем автомобиле таких маркировок нет, воспользуйтесь простейшим тестером – батарейкой. Присоедините ее + и – к клеммам динамика и если диффузор двинется наружу, значит, вы определили фазировку правильно.

Есть еще один способ для определения фазировки. Для этого переведите весь звук на один из передних громкоговорителей и увеличьте громкость до максимума, пока не появятся заметные звуковые искажения. Сбалансируйте звук, для этого равномерно распределите громкость на левый и правый динамики. Если фазировка выполнена правильно, то общая громкость заметно увеличится. Если звук не стал громче или изменения едва заметны – это свидетельствует о неправильной фазировке и необходимости поменять местами провода на одном из динамиков. Точно также можно проверить и задние громкоговорители.

Важно! Обязательно проведите тест, так как при неправильном подключении вы рискуете потерять до 80% качества звука или вовсе вывести магнитолу из строя со временем. Если ваша магнитола обладает слабой мощностью, то она будет оснащена только плюсовыми проводами для каждого динамика

В этом случае минус динамиков подключается на общий минус аудио-установки

Если ваша магнитола обладает слабой мощностью, то она будет оснащена только плюсовыми проводами для каждого динамика. В этом случае минус динамиков подключается на общий минус аудио-установки.

О том, что магнитола подключена неправильно или «нежелательным» образом, вы узнаете по следующим признакам:

во время стоянки аккумулятор будет очень быстро разряжаться, причем до такого состояния, что машину будет невозможно завести;
во время прослушивания музыки, вы заметите, что магнитофон постоянно «заикается», а при увеличении громкости автомагнитола «самоотключается»;
при отключении питания все настройки исчезают.

Если вы заметили такие проблемы, то лучше проверить правильность подключения всех проводов.

Какие могут быть расширения?

Если вы планируете подсоединить профессиональное устройство через замок зажигания или напрямую к сети, то чтобы все сделать правильно, необходимо учитывать расширения, характерные для магнитолы 220. Благодаря данному функционалу устройство оснащается дополнительным функционалом, позволяющим сделать использование магнитолы более комфортным.

К примеру, это могут быть расширения:

АNT. Это расширение будет полезно в том случае, если в машине есть выдвижная антенна. То есть при необходимости ее активировать вы можете просто дать команду устройству и антенна включится автоматически.
REMOTE. Благодаря этой функции можно подсоединить к системе усилитель, соответственно, добиться лучшего звучания. Если ваше авто в принципе маленькое, то эта функция будет не особо полезной, так как в любом случае вы не сможете добиться нужного звукового фона.
ILLUMINATION. С помощью этого расширения можно сделать так, чтобы яркость устройства была снижена во время езды и не отвлекала автомобилиста. Когда машина останавливается, система автоматически увеличит яркость дисплея.
MUTE. Данное расширение включается только тогда, когда автолюбителю необходимо поговорить по мобильному телефону. Когда телефон звонит , система автоматически включает это расширение и динамики отключаются.

Схема подключения аудио-системы и проводки

Как подключить планшет к автомагнитоле

Для подключения планшета к головному устройству используются штатные порты. На части магнитол потребуется изготовление конвертирующих блоков, обеспечивающих передачу сигнала. Владелец выбирает способ коммутации по собственному усмотрению на основе анализа возможностей штатной магнитолы.

Дополнительный вход

Для соединения планшета и магнитолы используется разъем AUX, выполненный на корпусе головного устройства или вынесенный в отдельный блок на панели приборов. Коммутационный шнур устанавливается в разъемах, сигнал проходит через усилитель магнитолы, а затем транслируется через динамики. Громкость регулируется на компьютере или вращением регулятора, расположенного на передней части магнитофона (на части машин громкость настраивается кнопками, расположенными на рулевом колесе).

USB-порт

Для соединения устройств используется кабель, коммутируемый к разъемам USB. Пользователь может переключать композиции и регулировать звук через меню магнитолы. Разъем USB позволяет подавать питание, поэтому допускается удаление шнура, соединяющего планшет с электрической цепью автомобиля.

Bluetooth

Беспроводной способ передачи сигналов требует совместного сопряжения планшетного компьютера и магнитолы. Преимуществом метода является сокращение числа коммутационных кабелей и возможность управления списками воспроизведения через меню головного устройства. От планшета идет единственный шнур, предназначенный для питания оборудования.

Адаптер кассетной магнитолы

Устройство используется для подключения планшетного оборудования к магнитолам старого образца. Узел представляет собой блок с микропроцессором и портами USB или AUX. Внешнее оборудование подсоединяется к портам, электроника блока производит конвертацию сигнала, который передается на усилитель кассетного проигрывателя. Конструкция модуля зависит от производителя и особенностей кассетного магнитофона.

FM-передатчик

Подключить планшет к магнитоле в машине возможно через трансмиттер, устройство представляет собой малогабаритный транслятор радиосигнала с возможностью корректировки частоты. Изделие устанавливается в USB-разъем, расположенный в планшетном компьютере. Звуковой сигнал передается в эфир, радиоприемник штатной магнитолы настраивается на требуемую волну. Недостатком методики является низкое качество передаваемого сигнала из-за воздействия радиоэлектронных помех (от эфирных радиостанций, сотовых телефонов и компонентов электроники автомобиля).

Подключение магнитолы: простой способ

Подключение магнитолы ВАЗ 2110 заключается в выполнении нескольких несложных действий. Они взаимосвязаны и должны проводиться последовательно. Если грамотно все сделать, то устройство будет функционировать качественно и надежно.

Первое, с чего необходимо начать, это подать плюсы. Речь идет о красном и желтом проводе. При этом стоит знать, какой из них за что отвечает. Так, красный контролирует выключение устройства, а желтый его питание памяти.

Нормальным явлением для работы магнитолы является ее полное выключение при отключении зажигания. Чтобы это обеспечить, необходимо правильно присоединить красный провод. Он должен проходить через замок. Автомобиль Ваз 2110 имеет свои особенности. Главная из них заключается в том, что нет необходимости провод тянуть к замку. Его можно присоединить к колодкам, а точнее их пятому контакту.

Данное подключение имеет, как плюсы, так и минусы. К недостаткам можно отнести то, что для того, чтобы прослушивать музыку, необходимо держать ключ в зажигании. Это очень неудобно, если водитель выходит, а пассажиры остаются в автомобиле. В противном случае магнитола прекратит работать. Кроме этого, постоянно включенное зажигание увеличивает потребление электроэнергии транспортного средства.

Виды автомобильных магнитол, размеры и особенности

Прежде всего, бюджетные модели авто могут не иметь магнитолы. В ряде случаев штатные ГУ имеются, однако могут не удовлетворять тем или иным запросам. По этой причине водители устанавливают магнитолу или меняют уже имеющиеся решения.

Как правило, наибольшим спросом пользуются универсальные магнитолы. Такие решения могут иметь стандартный размер 1 – DIN, когда высота составляет 5 см, а ширина 18 см. Еще есть магнитолы 2 DIN, где высота 10 см, а ширина 18 см.

Важно понимать, что если выполняется замена магнитолы с 1 –DIN на 2 – DIN или наоборот, нужно будет снимать или же приобретать нишу-кармашек. Что же касается подключения, такие магнитолы, причем независимо от размера, имеют стандартный разъем ISO (разъем европейского образца)

Минусом является то, что стоимость качественных оригинальных магнитол предельно высокая, а аналоги-копии не отличаются хорошим звучанием и надежностью. В этом случае можно поставить качественную универсальную магнитолу 1 или 2 DIN вместо штатной.

Однако в большинстве случаев нужна переходная рамка (чтобы скрыть щели и отверстия при переходе со штатного размера на универсальный). Например, на многих моделях Toyota с завода магнитолы имеют размеры 10 на 20 см, однако установка переходной рамки (проставки для магнитолы) позволяет с легкостью поставить магнитолу 2 – DIN или 1 – DIN (при условии приобретения полки под магнитолу).

Подключение автомагнитолы: схема подключения

Рассмотрим основные схемы подключения автомагнитолы:

метод подключения с помощью замка зажигания;
метод подключения прямо от аккумулятора;
схема подключения магнитолы при использовании кнопки вместо замка;
схема подключение через блок управления сигнализацией.

Практически в любой магнитоле есть два плюсовых провода, они чаще всего бывают двух цветов красного и желтого. Первый провод — «провод памяти» желтого цвета, отвечает за настройки и память магнитолы. Обычно его подключают к минусовой клемме аккумулятора напрямую. Красный — «силовой провод» служит для включения и отключения питания магнитолы. Есть также минусовой провод, обычно он черного цвета, его подключают к минусу, проще всего к корпусу авто.

Схема подключения с помощью замка зажигания

Такой способ рекомендуют в инструкции к автомагнитоле, он более безопасный по мнению специалистов. Но есть в нем и недостаток, слушать музыку можно только при включении зажигания или заведенном двигателе. Чтобы подключить по такой схеме, необходимо желтый провод (плюсовой) подключить напрямую на плюсовую клемму аккумулятора. Чёрный провод, отвечающий за включения магнитолы, подключить к замку зажигания, а минусовой провод подключить к массе автомобиля. При таком способе автомагнитола не садит аккумулятор в режиме ожидания при длительной стоянке.

https://youtube.com/watch?v=2C0MqTAi0YA

Схема подключения напрямую к аккумулятору

Такой способ чаще всего используется при подключении автомагнитолы. Чёрный провод подключаем к массе автомобиля, а желтый и красный соединяем вместе и подключаем к плюсовой клемме аккумулятора. При таком подключении вы сможете слушать музыку даже при выключенном зажигании. Но такой способ приводит к разрядке АКБ даже при выключенной автомагнитоле. Магнитола потребляет в режиме ожидания от 0,2 до 1 А/ч. Поэтому если вы не меломан музыки или у вас старенький аккумулятор, то лучше воздержаться от такого способа подключения.

Способ подключения при помощи кнопки вместо замка зажигания

При таком способе подключение производим, как способом с использованием замка зажигания. Разница в том, что красный провод подключаем не к замку зажигания, а к кнопке, которая подключается к плюсу аккумулятора. Достоинством такого способа есть то, что можно отключать питание от магнитолы при длительной стоянке, чтобы не происходила утечка тока в аккумуляторе. И можно слушать музыку при выключенном зажигании.

Способ подключения с помощью сигнализации

Часто водитель думает, отключил я музыку в машине или нет на стоянке. Принцип заключается в том, что магнитола отключается и включается от сигнализации. Такой способ также уменьшает утечку тока, так как при включенной сигнализации магнитола отключена от питания. Для подключения потребуется два пяти контактных реле и пару диодов. Более подробную схему можно найти в интернете именно по своему автомобилю, сигнализации и магнитоле, так как в разных авто своя цветовая гамма проводов.

В любом из выше перечисленных способов нужно обязательно подключить в цепь предохранитель 10-20 А если, конечно, он не предусмотрен уже при покупке магнитолы.

Подключение через адаптер/зарядку

Большинство зарядных устройств или адаптеров для мелкой бытовой техники выдают 12 вольт. Но надо ещё подбирать ток, которую выдаёт данное устройство. Если у вас есть паспорт на магнитолу или шильдик на ней, посмотрите точные данные там.

Для работы автомагнитолы требует 12 В и 5-6 А

Если данные взять неоткуда, можно ориентироваться на «средние». Обычно автомагнитола в штатном рабочем режиме потребляет 5 А. При максимальной нагрузке, может быть, потребление 10 А. Но при таком подключении, максимум из неё не выжмешь. Итак, ищем сетевой адаптер или зарядное устройство, которое выдаёт 12 В и 5–6 А.

Если нашли адаптер или зарядное устройство с подходящими параметрами, через пять-десять минут автомагнитола будет работать от сети 220

Большая часть порядка подключения автомагнитолы дома изложена выше. Опишем только непосредственные действия.

Если нашли адаптер или зарядное устройство с подходящими параметрами, через пять — десять минут автомагнитола будет работать от сети 220

Отрезаем штекер. Часть, которую вставляем в технику от зарядки/переходника/адаптера/блока питания.
Разделяем проводники, стараясь не повредить изоляцию.
Мультиметром определяем плюс и минус. Часто можно встретить в кабеле центральный провод и оплётку. Здесь всё просто оплётка — это минус.
Их цепляем на входы питания автомагнитолы.
Включаем в сеть 220 вольт и проверяем, как работает.

Если не хочется отрезать штекер, то можно просто на некотором расстоянии зачистить провода и сделать выводы. Но после проверки лучше соединения заизолировать.

Ещё один вариант, ничего не отрезать и не зачищать. Можно просто подключить провода к штекеру. В центральное отверстие втыкается провод «+», а минус — это внешний контакт.

Инструкция по установке своими руками

Краткая инструкция по монтажу:

Сначала подготовьте место для установки. В зависимости от автомобиля, может потребоваться демонтаж некоторых облицовочных элементов центральной консоли.
Затем осуществляется установка переходной рамки, если в этом есть необходимость.
Автомагнитола подключается к бортовой сети автомобиля. К соответствующим выходам на ней нужно подключить кабель питания, штекер, к которому подключены динамики, антенна. Если на руле вашего авто есть кнопки управления магнитолой, то их также надо подключить, если это позволяет устройство. Кстати, если в автомобиле не установлены динамики, то их сначала следует вмонтировать в двери и заднюю полку, а затем уложить проводку под облицовкой салона, которая будет идти к магнитоле.
Девайс ставится в посадочное место и фиксируется в нем. Следует отметить, что магнитола должна быть надежно закреплена, чтобы она не вибрировала при езде по бездорожью или неровным дорогам.
Проверьте работоспособность автомагнитолы и установите на место все облицовочные элементы салона.

Фотогаларея «Монтаж своими руками»

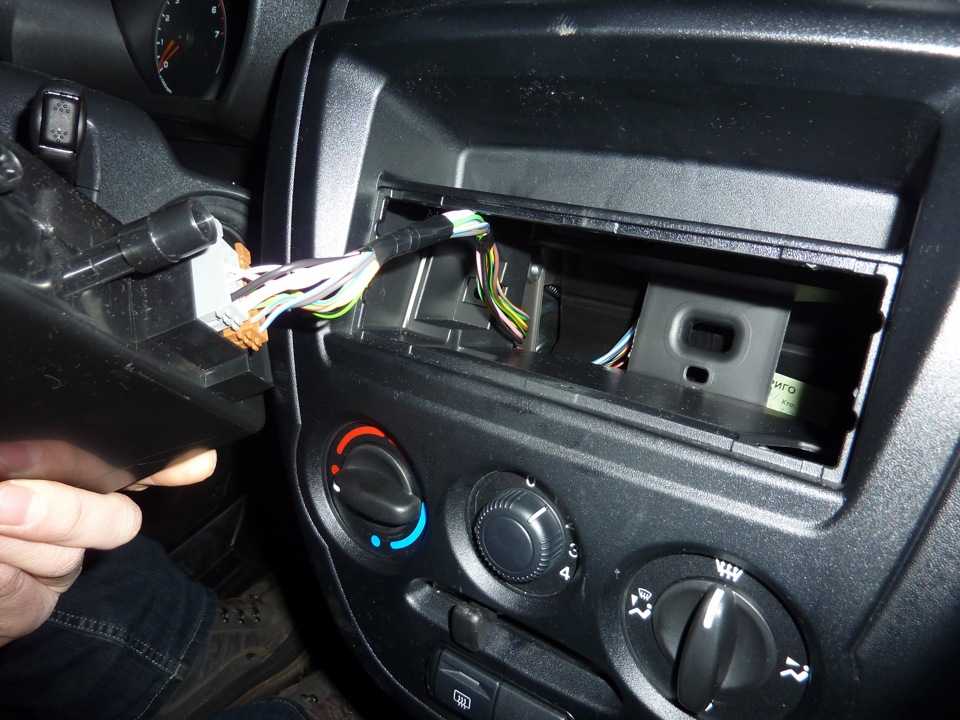

1. Снимите часть облицовки на центральной консоли.

2. Установите купленную или самодельную переходную рамку.

3. Произведите монтаж автомагнитолы в посадочное место.

Цена вопроса

Стоимость магнитолы зависит от производителя, а также ее функционала. Самый дешевый вариант — Swat WX-212UBW — можно найти в продаже за 3 тысячи рублей. Средняя стоимость более-менее качественных устройств составляет от 6 тысяч руб. Качественную магнитолу Alpine INE-W987D можно купить за 78 тысяч рублей.
