Как подключить усилитель в машине и наладить работу аудиосистемы?

Установка магнитолы своими руками

• Извлечь заглушку. Для этого вставить нож или самую тонкую отвертку в специальные прорези и аккуратно вынуть заглушку на себя. Не нужно прилагать усилий, она должна легко сниматься.

На обратной стороне снятой заглушки закреплен разъем для антенны и кабели ISO1. Их нужно вынуть из заглушки, нажав на фиксаторы.

Вынуть из упаковки новую магнитолу, снять с нее металлическую корзину (она нужна для крепления устройства в посадочном месте). Чтобы не повредить декоративную накладку и избежать ремонта автомагнитолы, ее также лучше демонтировать.

Вставить корзину в штатное место, предварительно отогнув отверткой расположенные по периметру фиксирующие крючки.

Прикрутить на заднюю стенку автомагнитолы специальную опору.

Подключить кабели в соответствующие разъемы автомагнитолы. Если при монтаже использовался дополнительный кабель, надо обернуть жгут проводов маделином или битопластом (как при шумоизоляции панели), чтобы он не создавал дополнительный шум, соприкасаясь с пластиком.

Установить магнитолу в корзину (надо, чтобы защелки зафиксировали устройство). Длинной отверткой расправить в нише провода.

Если выбранная магнитола не подходит по размеру к штатному месту, можно использовать специальную переходную рамку. Она скроет технологические щели и упростит монтаж.

Автомобильные усилители звука бывают нескольких видов

1. Двухканальный усилитель для автомобиля предполагает подключение двух фронтальных или двух тыловых динамиков. Также используется для подключения сабвуфера. Очень редко подключают 4 динамика.
2. Четырёхканальный автомобильный усилитель звука даёт возможность подключить два передних и два задних динамика. Возможен другой вариант: в два канала — два динамика, а два других канала соединены мостом к сабвуферу. В случае с сабвуфером трудно добиться хорошего звукового давления. Предпочтительнее использовать два двухканальных усилителя.
3. Если прибор пятиканальный, четыре канала предназначаются для динамиков, а пятый — для сабвуфера. Как и в предыдущем варианте, при подключении сабвуфера на воспроизведение низких частот будет уходить большая часть мощности усилителя. Её может не хватить для средних и высоких частот. Пятиканальный усилитель — хороший вариант для нетребовательных к уровню громкости слушателей.
4. Моноблок — усилитель с одним каналом для сабвуфера.

На усилителях для автомобиля разъёмы объединяют в группы в зависимости от предназначения:

3 Подключение линейных выходов автомагнитолы

Межблочный кабель от усилителя к автомагнитоле прокладывается под обшивкой в салоне автомобиля. В данном случае при проводке кабеля своими руками могут возникнуть некоторые трудности, которые зависят от конкретной модели авто. На большинстве моделей производители предполагают дополнительные места для проводки, например, в разъемах дверей и т.д. Если этого не предусмотрено, прокладка проводов по салону может стать непростой задачей, так как придется сверлить разъемы своими руками

На этом этапе очень важно не допустить проведение сигнального кабеля по одной стороне с силовыми проводами, так как это неизбежно приведет к помехам и характерному «треску» при работе усилителя. Межблочный кабель лучше всего прокладывать по другой стороне или под обшивкой потолка по центру автомобиля

Прокладка межблочного кабеля под обшивкой авто

Для подачи звука на усилитель необходимо снять магнитолу, в задней части которой на большинстве устройств предусмотрены стандартные выходы линейного уровня (Line Out). Данные выходы обозначаются как SUB, Front и Rear и служат для подключения усилителя, сабвуфера и других акустических систем. Для подключения усилителя следует выбрать выход Rear и подключить в него межблочный кабель с проводом управления «RCA», который идет вместе с сигнальным кабелем от автомагнитолы. Этот провод коммутирует (связывает) сигнал выхода от магнитолы с сигналом входа на усилителе.

Если на магнитоле присутствует только одна пара линейных выходов, вы сможете подключить только один двухканальный усилитель автомагнитолы (усиление стереосигнала от пары колонок и сабвуфера) или моноблок (моноусилитель, рассчитанный на работу только с одним динамиком). Соответственно, возможности для подключения еще одного двухканального усилителя или четырехканального устройства (2 сабвуфера и 4 динамика) в этом случае не будет. Это значит, что усиливать сигнал, идущий от магнитолы, сможет только одна пара динамиков либо сабвуфер.

Высокоуровневый вход High Level Input

Если необходимо подключить четырехканальный усилитель, а линейная пара выходов только одна, можно использовать специальные переходники, именуемые «Y» – адаптерами. Если магнитола вообще не имеет линейных выходов, сигнал проводится напрямую от магнитолы к динамикам, для этого на современных усилителях предусмотрены специальные входы – High Level Input (высокоуровневый вход с высокой входной чувствительностью). Сигнал для данного входа можно взять с любого сигнального провода от магнитолы, то есть усилитель в этом случае подключается в параллель к паре динамиков. За счет высокого входного сопротивления усилителя и низкого сопротивления динамиков такое подключение не отражается на работе головного устройства (магнитолы).

Следует понимать, что подключают усилитель в систему для повышения уровня громкости и уменьшения искажения сигнала. Таким образом, подключать его можно по нескольким схемам, но чаще всего используется подключение моноблока или двухканального устройства, которого вполне достаточно для обеспечения оптимального сигнала и звука штатной акустики легкового автомобиля.

https://youtube.com/watch?v=6HeDRwDVaIM

Зачем необходим усилитель

Название устройства говорит само за себя. Однако оно не только делает звук в колонках громче. Он позволяет передать сигнал более качественно, благодаря чему при воспроизведении через это устройство можно услышать разницу в тонких настройках эквалайзера.

Для любителей басистой музыки к прибору можно подсоединить сабвуфер. А если к аудиосистеме подключить еще и кроссовер, то можно насладиться звучанием во всех частотах и не сжечь при этом динамики разной мощности. Дополнительный конденсатор в схеме аудиосистемы не позволит «проседать» басам при пиковой нагрузке на отдельном канале.

Все эти узлы важны для передачи качественного звука. Но они не будут работать должным образом, если не подать на них более сильный сигнал. Как раз эту функцию выполняет автоусилитель.

ПРАВИЛЬНОЕ ПОДКЛЮЧЕНИЕ САБВУФЕРА К УСИЛИТЕЛЮ

Подключение сабвуфера к усилителю производится посредством автомобильного конвертора звука (адаптер, переходник). Это небольшого размера устройство имеющее пару RCA выходов и двумя парами проводов, два из которых служат для подключения динамического излучателя. Остальные провода можно просто спрятать — они не нужны пока. Провода линейных выходов (RCA OUT) нужно подсоединить к усилителю.

Принцип подключения сабвуфера к одноканальному усилителю

Чтобы подключить автомобильный сабвуфер к моно-усилителю, вам нужно будет провода положительного и отрицательного напряжения от усилителя подать на аналогичные клеммы сабвуфера — только и всего. Немножко сложнее производится подключение нескольких сабвуферов пассивного действия. Их соединение выполняется по параллельной либо последовательной схеме, но с обязательным точным расчетом их внутреннего сопротивления.

Принцип подключения сабвуфера к двухканальному усилителю

В этом варианте подключение выполняется по мостовой схеме. Такая технология подключения прекрасно работает фактически со всеми усилителями двухканального типа, к которым необходимо добавить еще один сабвуфер. Здесь тоже все просто — берем плюсовой провод с одного канала, а минусовой провод со 2-го канала и подаем на соответствующие клеммы сабвуфера.

Особое внимание при таком подключении нужно уделять внутреннему сопротивлению саба, которое должно составлять 4 Ом. Помимо этого, следует взять во внимание, что при таком варианте выходная мощность обоих каналов складывается. Если усилитель имеет функцию переключения моно и стерео режимов, то в таком случае подключаются провода к плюсовой и минусовой клемме одного канала

Если есть необходимость подсоединить к усилителю два сабвуфера, то в таком случае акустический кабель от них подается на разные каналы.

Если усилитель имеет функцию переключения моно и стерео режимов, то в таком случае подключаются провода к плюсовой и минусовой клемме одного канала. Если есть необходимость подсоединить к усилителю два сабвуфера, то в таком случае акустический кабель от них подается на разные каналы.

Для правильной и четкой работы сабвуфера следует предусмотреть LPF-фильтр НЧ, который установит верхнюю границу низкой частоты.

Принцип подключения сабвуфера к четырехканальному усилителю

Стандартное подключение акустической системы к четырехканальному усилителю считается вариант по схеме с двумя колонками и одним сабвуфером.

Итак, типовым способом подключения к усилителю аудио системы будет вариант из двух динамиков и сабвуфера. В этом случае саб подключается к усилителю по мостовой схеме, а аудио колонки каждая к своему каналу. Особенность такого подключения заключается в том, что динамики должны работать с фронтальными каналами, а саб с тыловыми. Но при этом имеется возможность подключения пары сабвуферов разным тыловым каналам.

Установка усилителя для автомобиля

1. Выбираем место в машине. Там должна быть хорошая вентиляция — усилитель довольно хорошо греется. Также место должно давать возможность в дальнейшем добраться до усилителя для настройки.
2. Крепим усилитель с помощью саморезов или болтов.
3. Крепим основной предохранитель двумя саморезами возле аккумулятора.
4. Протягиваем к усилителю все провода (динамики, межблочный провод, питание) и подключаем их. Следует заметить, что силовой провод лучше вести подальше от проводов динамиков и межблочного провода, чтобы минимизировать помехи.
5. Подаем питание на головное устройство, усилитель. Проверяем на наличие замыканий. На большинстве усилителей есть светодиод, сигнализирующий о проблемах. Если он горит зеленым или голубым, то все в порядке. Если красным — значит, что-то неправильно подключено или коротит на массу. Если два провода, идущих к динамику, замыкают между собой (например, на клеммах динамика), также срабатывает защита. В более дешёвых усилителях защиты может не быть, поэтому следует тщательно всё проверять перед подачей питания.

Схема параллельного подключения

При параллельном соединении сопротивление нагрузки падает и выходная мощность увеличивается в пропорциональном соотношении к количеству динамиков

Здесь следует обращать внимание на максимально допустимую нагрузку на усилитель и количество каналов

Большинство моделей рассчитаны на нагрузку в 2 Ом, реже в 1 Ом, но для качественного звучания и долговечности аппаратуры желательно создать оптимальную для устройства нагрузку. Так, например, при подключении двух динамиков с R = 4 Ом и двух динамиков с R = 8 Ом к усилителю с R = 8 Ом, мы получим допустимое сопротивление всех динамиков (4+4+8+8=24 — суммарное; 24:4=6 — общее сопротивление на устройство).

1. Минусовой канал динамика 1 и динамика 2 соединяется с положительной клеммой устройства.
2. Положительный — к минусовому контакту того же канала.
3. Все остальные подключаются по тому же принципу.

Распиновка то что?

Распиновка представляется в виде схематического чертежа или по возможности, цветной таблицы. В которых приводятся:

• сведения о номерном обозначении контакта,
• его краткое наименование,
• указывается цвет оболочки кабеля,
• его функциональное назначение,
• электротехнические характеристики.

В чертежном исполнении сторона соединения. То есть, вид разъема со стороны соединительного кабеля или же, со стороны прибора к нему подключаемого.

Основные мировые производители автомобильной радиоэлектронной техники и сопутствующего ей оборудования в целях обеспечения удобства пользователей, стараются придерживаться единого для всех устройств и разъемов стандарта, разработанного международной организацией по стандартизации (ИСО, ISO)

С небольшими техническими и цветовыми отклонениями, не играющих особо важной или заметной роли во время монтажных работ по распиновке проводов для магнитолы Пионер

Как установить сабвуфер самому

• Снять клеммы, подключить силовой кабель.

Чтобы протянуть к багажнику силовой кабель, надо снять заглушку (она находится немного левее бачка с тормозной жидкостью) и сделать отверстие. Для защиты кабель желательно обтянуть гофрой.

В салоне кабель можно протянуть по левой стороне, под порогом. После установки порога проводку видно не будет. Акустический кабель также протягивается под порогом.

Чтобы подключить сабвуфер, достаточно соединить входы (RCA) с линейными выходами магнитолы. Внешний усилитель можно прикрепить к полке или разместить в самом багажнике.

• Примерить сабвуфер и динамики к задней полке и сделать в металле отверстия соответствующего размера. Если сабвуфер не помещается, полку придется подрезать.

Сделать на куске фанеры разметку.

Части фанеры можно склеить или скрепить саморезами.

Вырезать в фанере отверстия, установить сабвуфер и динамики.

Проклеить заднюю полку шумоизоляционным материалом.

Установить полку с аппаратурой в багажник. Потом ее можно будет обшить карпетом под цвет обивки салона. Подключение сабвуфера выполняется так же.

Схема параллельно-последовательного подключения

Это самый популярный способ подключения, так как он позволяет регулировать мощность, подаваемую на устройство и избегать перенагрузки на него. При этом получается качественное звучание. В такой схеме соединения совмещаются оба метода.

Пошаговая инструкция соединения четырех колонок к двум каналам устройства.

1. Минусовой контакт динамика 1 соединяется с плюсовым динамика 2.
2. Минусовой контакт 3 соединяется с плюсовым
3. Плюсовой контакт 1 выводится в общий плюсовой канал с плюсовым контактом 3.
4. Минусовые контакты 2 и 4 выводятся в общий минусовой контакт.
5. Выведенные общие каналы подключаются к усилителю, учитывая полярность контактов.

Таким же образом в эту систему можно подключить и сабвуферы, если используется двухканальная аппаратура. При четырехканальном — сабвуферы соединяются отдельно мостом.

Посмотрите видео о подключении

Видеоинструкция как подключить магнитолу через блок питания

Мы очень надеемся на то что в данной статье вы нашли ответы на свой вопрос, оцените пожалуйста статью по 5 бальной шкале, если у вас есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите об этом нам! Оставьте свой комментарий ниже. Это поможет сделать информацию на сайте ещё более полезной.

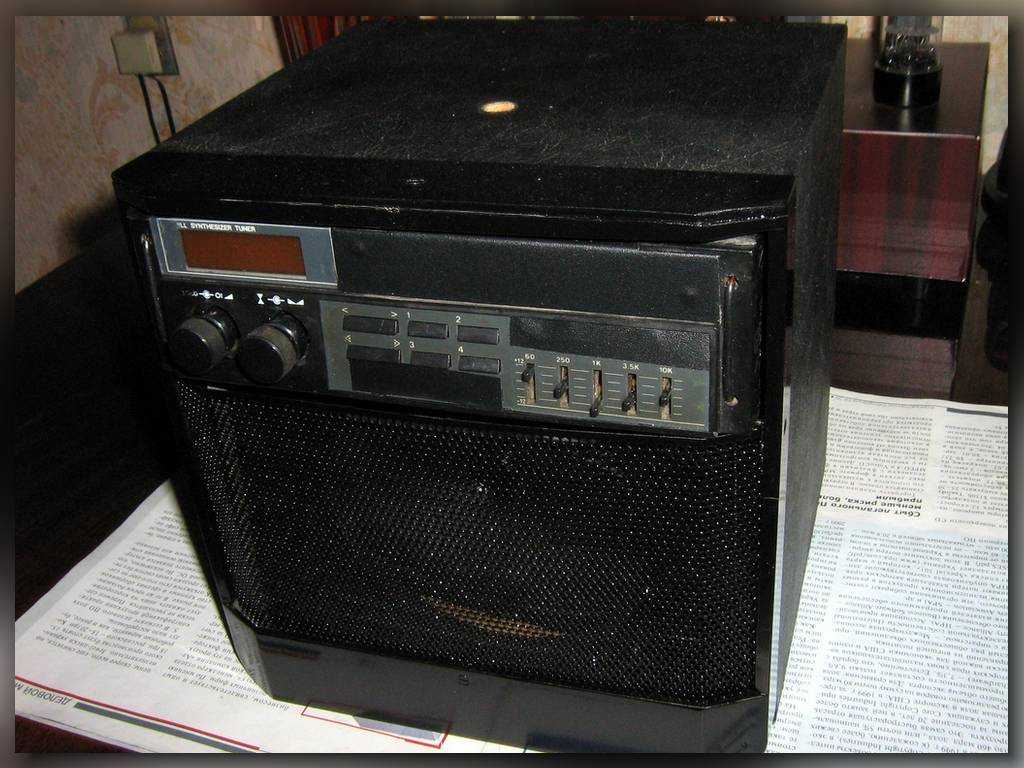

Старой немецкой, цифровой, кассетной автомагнитолы. А теперь вы увидите как этот, в общем то не нужный сам по себе девайс, превратится в отличный музыкальный центр. Прежде всего корпус — самая проблемная часть любого радиолюбительского устройства. Уверен, у многих из вас лежит в диване немало всяких плат и схем, так и не дождавшихся завершения конструкции в хорошем корпусе.

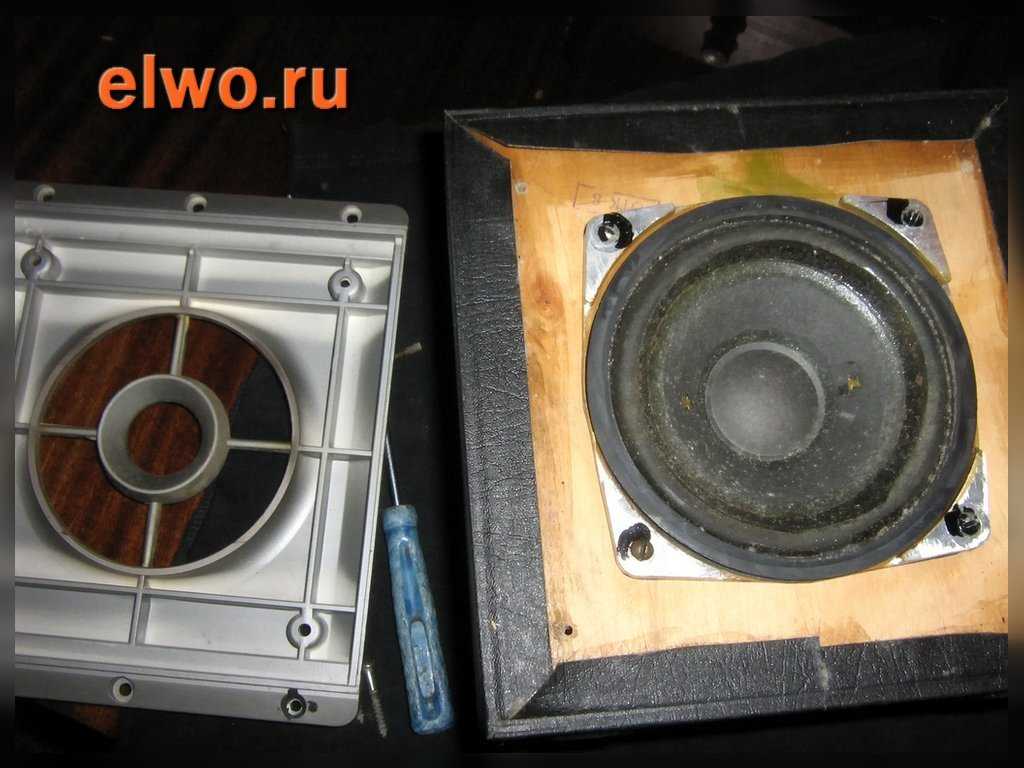

Предлагаю в данном случае, использовать для корпуса к музыкальному центру небольшую акустическую колонку подходящих размеров. Именно такая и оказалась у меня (к тому же без пары — вторая сгорела) в сарае. В ней установлен неплохой СЧ динамик и блок фильтров. Всё это вытаскиваем — пригодится для других целей, а внутрь устанавливаем саму и блок питания.

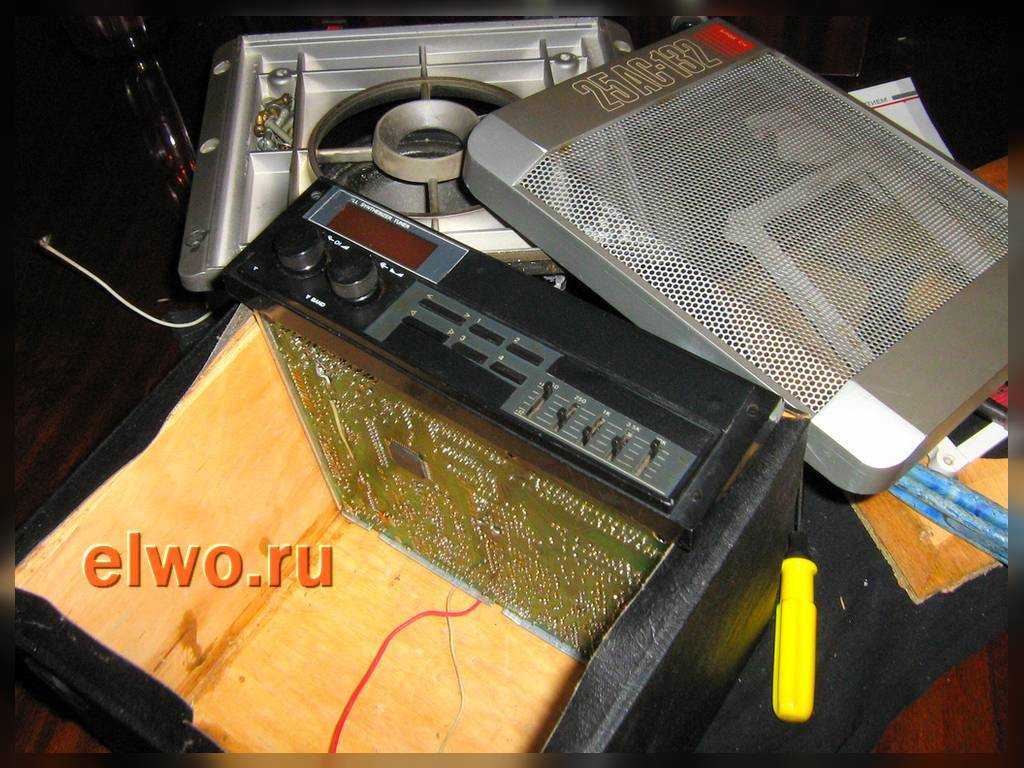

Нижнюю часть лицевой стороны колонки (ведь магнитола по высоте гораздо меньше), закрываем слегка укороченной ДВП, на которой крепился динамик колонки. Хоть к данному музыкальному центру и планируются подключаться внешние колонки, всё же на всякий случай оснастил паруваттным динамиком и переднюю панель корпуса. Родной динамик 20ГДС к сожалению не подошёл — как оказалось СЧ он и есть СЧ. Ни басов ни верхов он выдать не может. Пришлось ставить 3ГД от бобинного магнитофона.

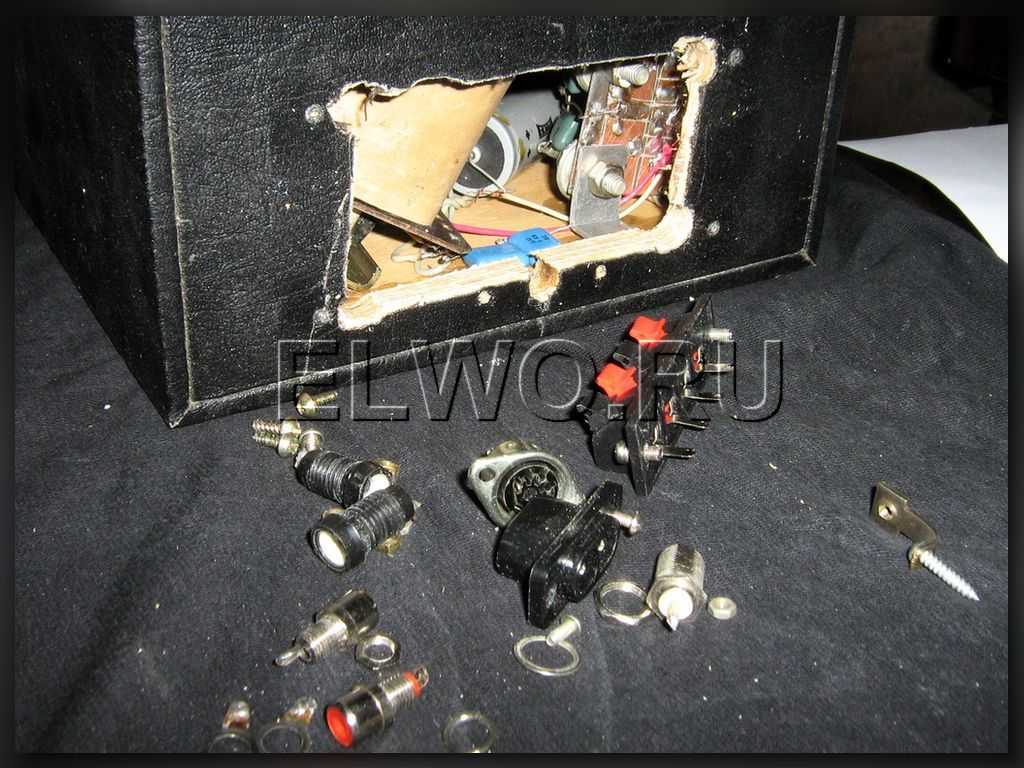

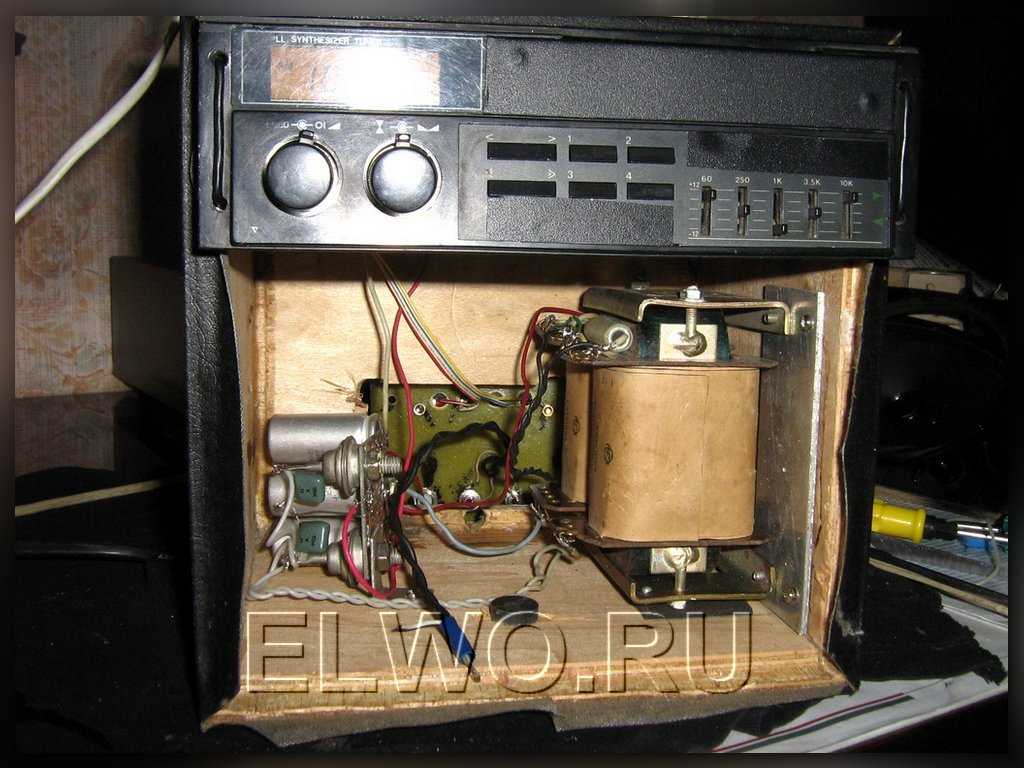

Сзади корпуса выпиливаем небольшое окно, которое будет закрываться пластиной с гнёздами, и разъёмами для подключения сетевого провода, колонок, антенны и линейного входа. Последний тоже будет присутствовать в этом музыкальном центре для подключения через него . Ещё одно гнездо выводит наружу два провода от динамика — для экспериментов. Ведь часто нужно что-то испытать звукоизлучающее испытательное, а колонками рисковать не хочется. Панель разъёмов после покраски и высыхания прикручиваем к задней стенке корпуса четырьмя шурупами.

Переключение между ФМ-приёмником автомагнитолы и линейным входом, производится кнопкой АМ — ФМ на панельке магнитолы. В режиме АМ сигнал на темброблок и усилитель не поступает, так как я перерезал соответствующие дорожки на плате — а вы когда в последний раз слушали средние волны?:)

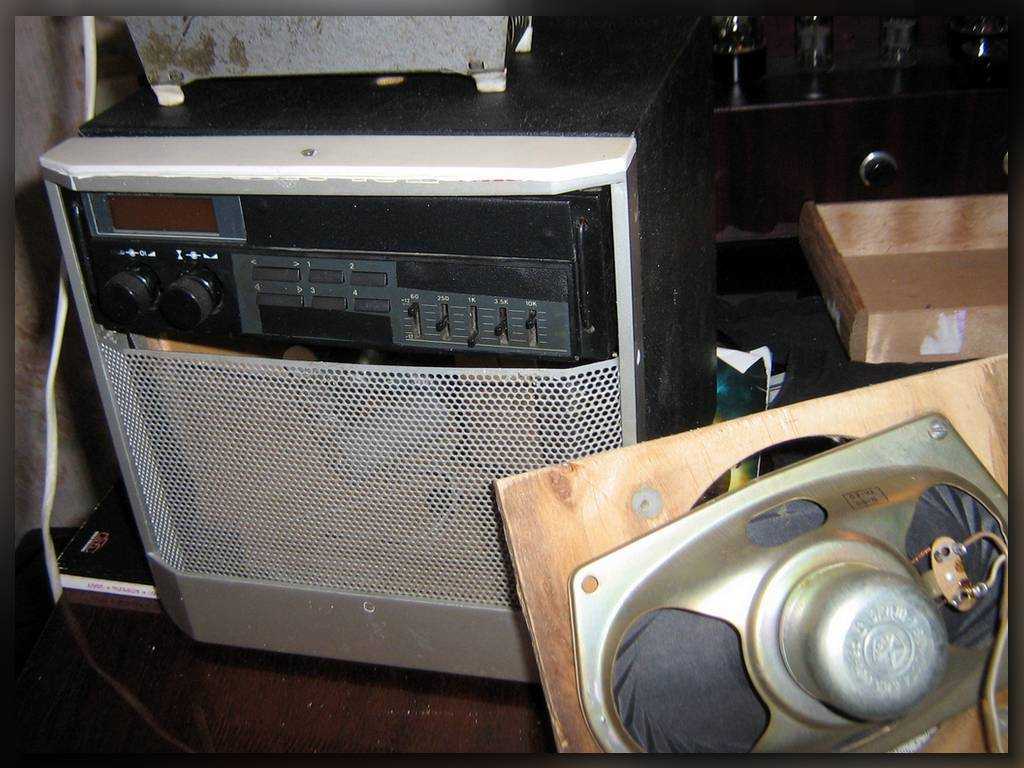

Декоративно — защитная сеточка от колонки обрезается так чтоб как раз закрывала переднюю часть корпуса до автомагнитолы. Для красоты её красим в чёрны цвет баллончиком с краской — аэрозолью для авто.

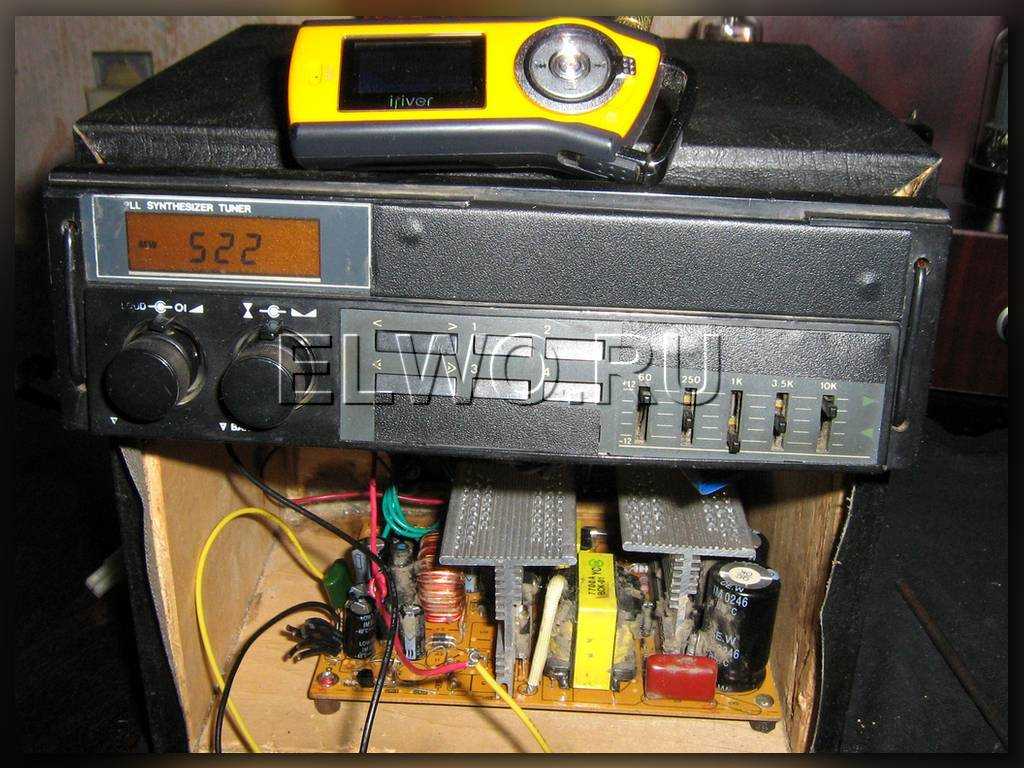

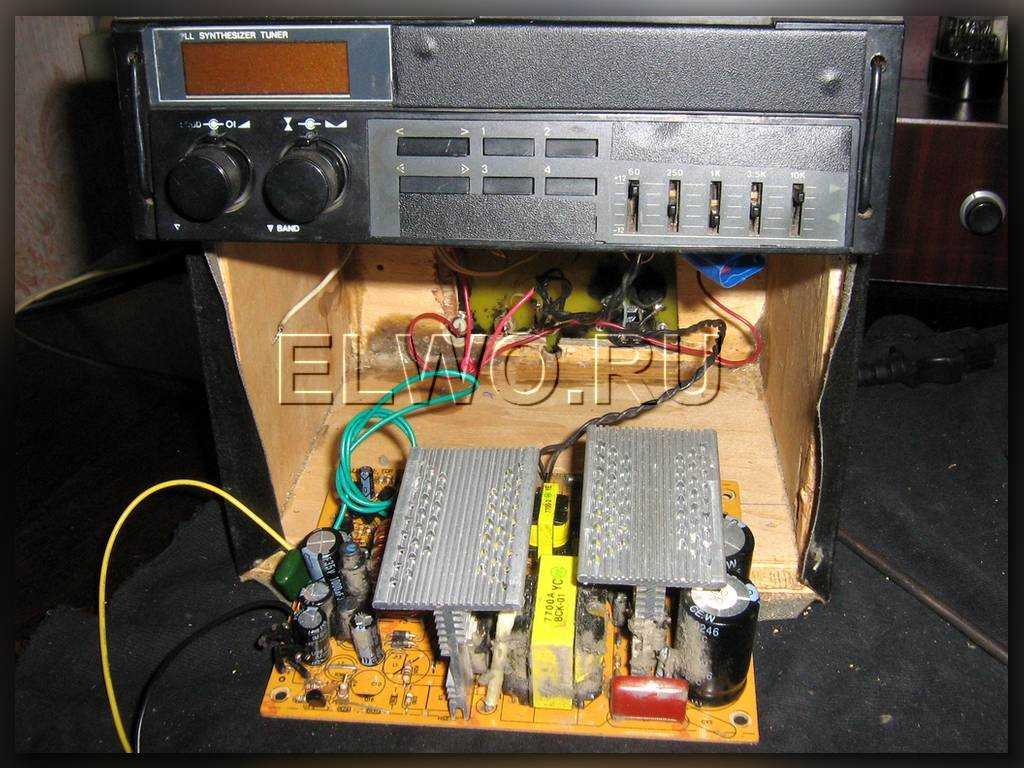

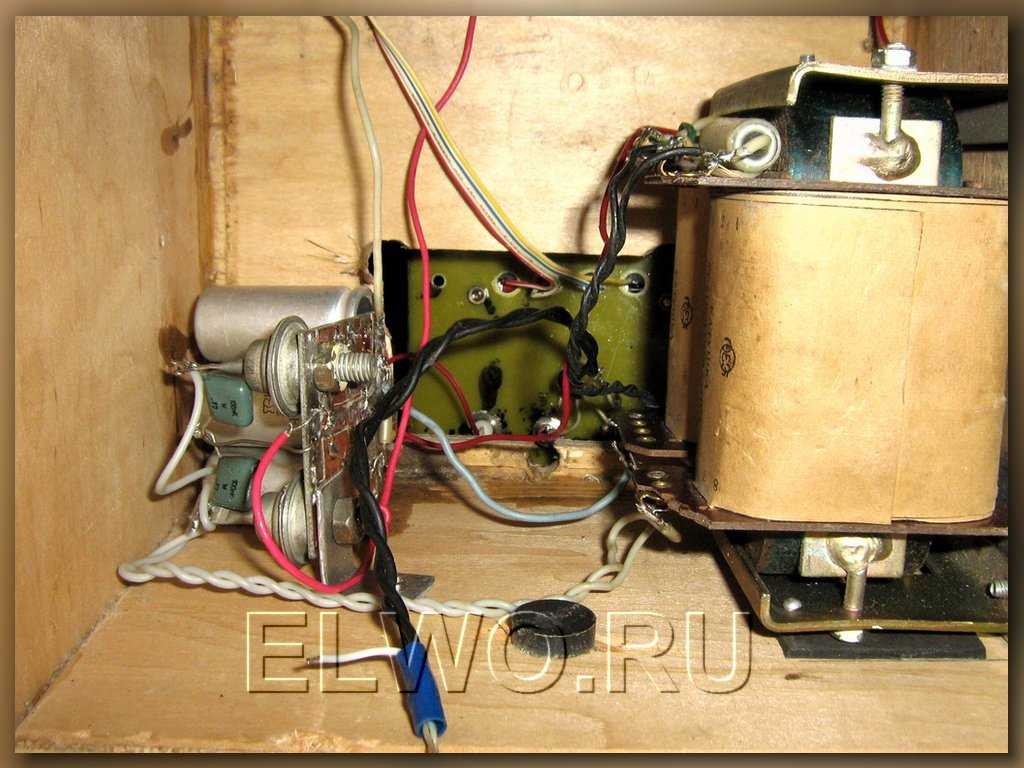

Трансформатор можно было взять , но под руку попался хороший обычный — от бобинника. Мощность его 60 ватт и две обмотки по 12В 2А. Сначала хотел было собрать небольшой стабилизатор — для улучшения басов, но отказался от этой идеи, так как регулирующий элемент будет ощутимо греться, а в корпусе и так вентиляция не очень. В общем два диода и три конденсатора по 4700 мкф 25В прекрастно справились с обеспечением питания. 17В на холостом ходу и 14В при максимальной громкости — результат вполне нормальный. И всё бы ничего, но вот гудение самого трансформатора, точнее его пластин, поставило на таком блоке питания крест. Сколько уже у меня валяется в сарае таких шумных трансов! И с этим дефектом как правило справиться невозможно — пробовал и поджимать, и заливать, а всё без толку. Придётся использовать компьютерный .

Вот с ним уже проблемы отпали. И стабильность, и отсутствие фона, и малые размеры. Короче, на медь все эти старые тяжёлые трансформаторы!

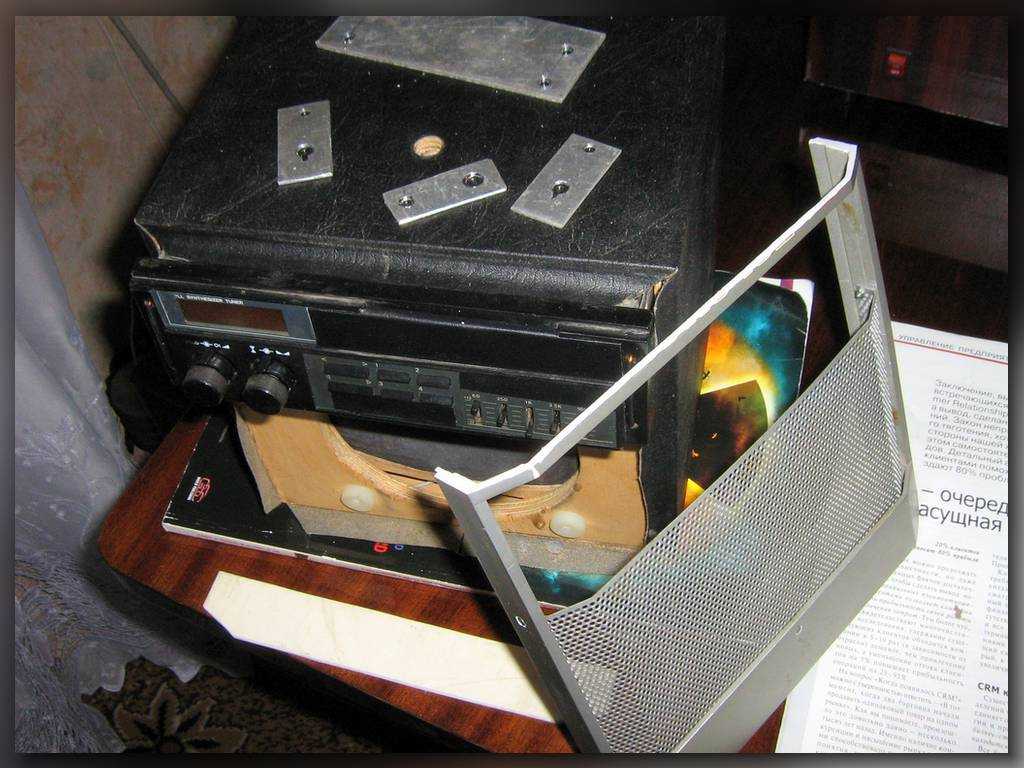

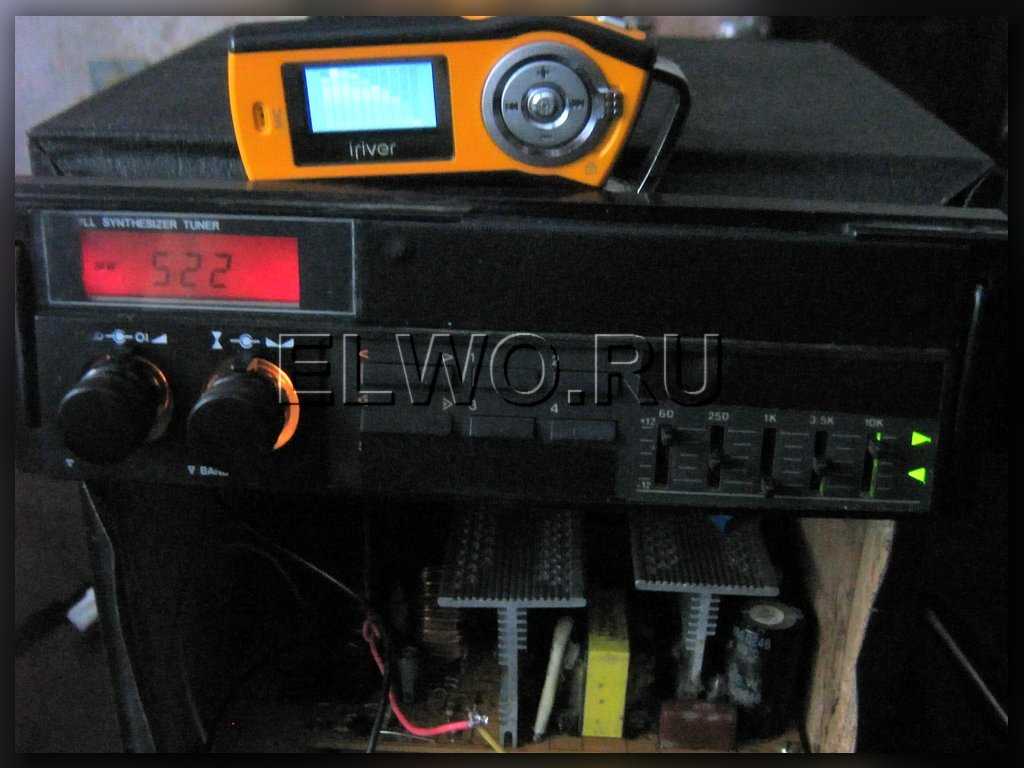

Осталось приладить переднюю декоративную панель, вставить шнур питания, и включить кнопку POWER автомагнитолы. Звук — полный отпад! Всё — таки MPC1230 это вам не TDA1555. А пятиполосный эквалайзер делает спектр звучания именно таким, каким он и нужен для меня. Не в обиду ламповым усилителям скажу, что этот самодельный музыкальный центр слушать ещё приятнее. Даже тупая попса в исполнении Леди Гага, заставила меня с удовольствием слушать этот аппарат. Короче, этим музыкальным центром я доволен так, что наверное поставлю его как усилитель компьютера, вместо небольшого лампового УНЧ, что служил мне последние пару лет.

Свои комментарии, и опыт переделки автомагнитол, пишите на

Обсудить статью МУЗЫКАЛЬНЫЙ ЦЕНТР СВОИМИ РУКАМИ

Установка усилителя для автомобиля

1. Выбираем место в машине. Там должна быть хорошая вентиляция — усилитель довольно хорошо греется. Также место должно давать возможность в дальнейшем добраться до усилителя для настройки.
2. Крепим усилитель с помощью саморезов или болтов.
3. Крепим основной предохранитель двумя саморезами возле аккумулятора.
4. Протягиваем к усилителю все провода (динамики, межблочный провод, питание) и подключаем их. Следует заметить, что силовой провод лучше вести подальше от проводов динамиков и межблочного провода, чтобы минимизировать помехи.
5. Подаем питание на головное устройство, усилитель. Проверяем на наличие замыканий. На большинстве усилителей есть светодиод, сигнализирующий о проблемах. Если он горит зеленым или голубым, то все в порядке. Если красным — значит, что-то неправильно подключено или коротит на массу. Если два провода, идущих к динамику, замыкают между собой (например, на клеммах динамика), также срабатывает защита. В более дешёвых усилителях защиты может не быть, поэтому следует тщательно всё проверять перед подачей питания.

Советы

Дадим несколько советов.

Помимо расчета нагрузки на аппаратуру в конкретно выбранном соединении важно правильно выбрать провода, соответствующие сопротивлению в цепи. Предпочтение можно отдать акустическим проводам, которые на выходе дают наиболее чистый звук или обычным с R не ниже 4 Ом.
Чтобы избежать поломку и короткое замыкание, следует строго соблюдать полярность контактов + на -.
При первом включении магнитолы для проверки, громкость должна быть минимальной

В случае, если звук подается в искаженном виде аппаратуру следует сразу выключить. Такой эффект происходит при несоблюдении полярности соединений, которые придется исправить.

Сам усилитель решил собрать по схеме Холтона

Схема принципиальная Холтона

Сборка начинается с установки резисторов, затем устанавливаются мощные резисторы, диоды, конденсаторы и малосигнальные транзисторы. Следует быть внимательным при установке полярных элементов. Неправильное подключение может привести к неработоспособности устройства или выходу одного, или более элементов, при включении схемы.

С помощью крокодилов закрепите щупы прибора на выводах одного из мощных резисторов 0,22 Ом. Медленно вращая движок резистора P1, установите на резисторе 0,22 Ом 18 мВ, это и будет установка тока в 100 мА на один транзистор. Теперь проверьте напряжение на всех остальных резисторах, выберите один на котором напряжение наибольшее. Настройте резистором P1 на нем напряжение 18мВ.Теперь подключите сигнал генератор на вход и осциллограф на выход. Убедитесь в том, что форма сигнала свободна от искажений. Если у вас нет этих приборов, подключите нагрузку и на слух получайте хорошее качество. Звук должен быть чистым и динамичным. Защита АС аналогична первой. Питание 24 вольта от отдельной обмотки трансформатора.

Внешний усилитель в автомобиле: для чего нужен, как устроен и работает

Устанавливая другой усилитель (внешний), повышается не только качество звука, но и мощность самого звукового сигнала. Основное назначение устройства заключается в усилении поступающего на него от магнитолы сигнала без искажений. Сигнал малой амплитуды, поступающий от магнитолы на вход усилителя, на выходе увеличивается до определенного значения, необходимого для нормальной работы динамиков.

Еще усилитель можно подключить к сабвуферу, это позволит оптимально настроить аудиосистему автомобиля, так как входной и входной сигналы отличаются только мощностью.

По этой причине возникает необходимость установки электролитических конденсаторов большой емкости, которые накапливая необходимый заряд при пиковой нагрузке, не допускают «проседания».

Конструкция любого усилителя, причем независимо от количества каналов (1-6) и от способа усиления (аналоговый и цифровой сигналы), состоит из трех основных узлов:

• Входная схема — «чувствительность» входного узла должна соответствовать уровню подаваемого с магнитолы сигнала (любой источник звука имеет свой уровень выходного напряжения). Несоответствие уровней может привести к искажению сигнала на выходе;
• БП (блок питания) – преобразовывает (увеличивает) напряжение поступающие от аккумулятора автомобиля (АКБ). Использование в БП трансформатора позволяет контролировать и повышать напряжение питания;
• Выходной каскад (ВК) – усиливает сигнал, подающийся на динамические головки. Одним из основных элементов ВК является транзистор большой мощности, который, работая в режиме ключа, обеспечивает подачу большого напряжения с БП на выход усилительного устройства посредством преобразования напряжения с блока питания.

Подключение усилителя — процедура не самая простая, но и не сложная. Для начала нужно определиться с выбором усилителя, потом с местом его установки, затем подключить его к магнитоле, сабвуферу и колонкам. При этом нужно четко следовать инструкциям.

Краткая характеристика устройств разной классификации по количеству каналов:

• 1-но канальный усилитель применяется в основном для сабвуферов. Тип усиления с номинальной нагрузкой 2Ом (специальный регулятор звука позволяет настроить под себя аудиосистему);
• 2-х канальный усилитель позволяет реализовать подключение двух динамических головок с большой мощностью;
• 3-х канальный (довольно редко встречающийся);
• 4-х канальный позволяет использование в двухканальном режиме, подключение к сабвуферу либо подключение четырех динамиков (возможность подключения сабвуфера и двух динамиков);
• 5-ти канальный УМ – подключение четырех динамиков и одного сабвуфера;
• 6-ти канальный УМ используется редко, поскольку быстро разряжает АКБ автомобиля (подключение четырех динамиков и одного сабвуфера).

Осмотр и выявление неисправностей блока питания.

Если был приобретён новый БП то данный пункт можно смело пропускать.

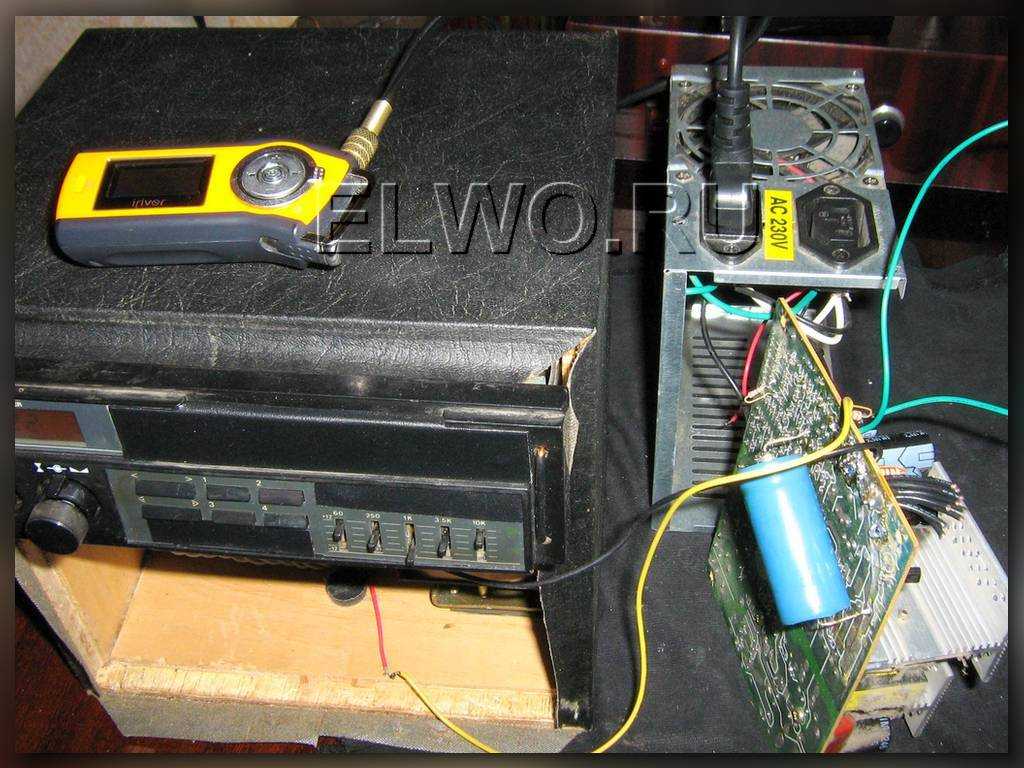

Блок питания компьютера включить для проверки выходного напряжения. Убедиться что при подаче тока начинает крутиться кулер (вентилятор) установленный на задней части.

Вскрыть крышку и заглянуть внутрь блока, наверняка там будет много пыли, тщательно всё вытираем сухой тряпкой, также можно использовать пылесос. После того как отчистили от грязи и пыли, тщательно осматриваем контакты платы на наличие дефектов и трещин на пайке.

Внимательно осматриваем конденсаторы расположенные

на плате, если они вздутые, это говорит о том что блок неисправен, или жить ему осталось недолго. (конденсаторы обведены в красный кружок на картинке выше) Вздувшиеся конденсаторы необходимо заменить

Данный процесс требует осторожности, так как высоковольтные конденсаторы содержат остаточный заряд тока, от которого можно получить легкий , но весьма ощутимый электрический удар. Собрать блок питания и приступить к подключению

Как правильно подключить усилитель в авто

Существует три основных проблемы, относящиеся к компоновке автомобильной звуковоспроизводящей техники. Это неправильный выбор соединительных проводов, неграмотная их прокладка и некачественное заземление, точнее подключение техники к корпусу автомобиля. Подключение усилителя в авто должно выполняться проводами соответствующего сечения. Любой металлический провод обладает определённым сопротивлением. Чем тоньше провод, тем выше его сопротивление, поэтому нельзя выполнять монтаж проводом ШВВП, который широко применяется в быту. Многие компании выпускают обмеднённый провод в котором проходят стальные жилы, покрытые тонким слоем напылённой меди. Использовать такие провода для подключения автомобильного усилителя недопустимо. Это не только намного снизит качество звука, но и может стать причиной возгорания. Для работы нужно приобретать специальные кабели, предназначенные для такого монтажа.

Чтобы понять, как подключать аудио усилитель в авто, нужно подсчитать ток в цепи. Для этого нужно мощность усилителя разделить на напряжение питания. Поскольку питание устройства осуществляется от автомобильного аккумулятора, то суммарную мощность каналов нужно разделить на 12 вольт. Двухканальный аппарат с мощностью 60 ватт на канал имеет суммарную мощность в 120 ватт. Мощность принято увеличивать в 1,5-2 раза из-за неравномерности потребления, поэтому в данном случае рассматривается мощность в 240 ватт. 240 ватт/12 вольт = 20 ампер. Исходя из этой величины, выбирается сечение провода. Мощность четырёхканальной системы с сабвуфером достигает 800 и более ватт, поэтому все соединительные кабели должны иметь соответствующее сечение. Тонкий провод будет греться, что может привести к пожару. При выборе кабеля его следует выбирать с запасом по мощности и по длине. Не рекомендуется делать разводку проводов «в натяг». Для уменьшения искажений часто приходится искать правильное положение проводов относительно друг друга. Схема подключения колонок через усилитель в авто не допускает параллельного прокладывания кабелей питания и проводов идущих к колонкам. Это приводит к появлению наводок в акустических системах.

Как быть, если хочется сделать все с нуля

Если же вы хотите смонтировать все в уникальном корпусе или использовать для этой цели старую акустику пассивного типа, вам обязательно потребуется усилитель мощности. Если где-то завалялся старый, вопрос можно считать решенным. Тем, у кого под рукой нет ничего подходящего, придется немного поимпровизировать. Идеальное место, где найдется все – небезызвестный AliExpress. Здесь отыщутся как интегральные схемы, которые стоят недорого и могут обеспечить большую выходную мощность на канал, так и стандартные изделия, которые можно приспособить для решения поставленной задачи – создания музыкального центра.

Многих из автолюбителей наверняка посещала мысль об эксплуатации автомобильной магнитолы дома, на даче или в гараже, чтобы получить возможность слушать музыку не только в салоне автомобиля. Возникает несколько вопросов: можно ли это сделать и как подключить автомагнитолу дома самостоятельно?

Хорошая магнитола как правило стоит гораздо дешевле любого музыкального центра, а при наличии многоканальных выходов, появляется возможность собрать полноценный домашний кинотеатр. Который будет обладать достойным качеством звучания, за скромную сумму, но уделить этому моменту немного своего времени всё же понадобится.
