Разновидности, устройство и принцип работы тнвд

Основная функция топливной системы, описание её работы

Предназначение топливной системы дизельного двигателя состоит в том, чтобы  подавать в цилиндры чётко отмеренный объём дизтоплива, в конкретный момент времени и под определённым давлением. Поэтому, из-за необходимости обеспечения постоянно высокого давления, а также за счёт высоких требований к точности работы, топливная система дизельного двигателя будет посложнее в конструкции, чем у бензинового, и достаточно дорого стоит.

Теперь попробуем представить себе бесперебойную работу топливной системы в поэтапном режиме, а для этого разберём по порядку отдельные её составные части. Итак, топливный бак служит для размещения солярки и обеспечения бесперебойной её подачи в систему. Эту функцию выполняют трубопроводы. Вначале топливоподкачивающий насос высасывает из бака горючее и через фильтры подаёт его в распределительную магистраль низкого давления. При этом в системе поддерживается стабильное давление в три атмосферы. Топливо дважды проходит  фильтрацию, проходя через фильтры грубой и тонкой очистки.

В задачу топливных фильтров входит контроль за чистотой горючего и избавлением его от возможных посторонних примесей – от частичек грязи, воды, песчинок. Прошли те времена, когда дизели были весьма непритязательными к качеству топлива. Современные дизельные моторы требуют очень чистой солярки для сохранения достойных показателей своей работы. Чистота горючего сейчас – одно из основных и непременных условий эффективной работы двигателя. Топливо подаётся только в том случае, если в системе нет воздуха.

После фильтрации солярка попадает в магистраль высокого давления. Эта часть топливной системы обеспечивает подачу и впрыскивание необходимого количества топлива в цилиндры двигателя в определённые моменты. Топливный насос высокого давления, в соответствии с порядком работы цилиндров, по топливопроводам высокого давления подаёт солярку к форсункам.

Форсунки, размещённые в головках цилиндров, впрыскивают и распыляют горючее в камеры сгорания двигателя. Так как топливоподкачиваюший насос постоянно подаёт топливному насосу высокого давления топлива «с запасом», то есть несколько больше, чем нужно, то его избыток, а с ним – и попавший в систему воздух, по специальным дренажным трубопроводам, отводится обратно в бак.

Для обеспечения синхронного впрыска горючего устроена специальная топливная рамка, к которой и подсоединяются форсунки. Они своими головками находятся во впускной трубе и распыляют топливо, сразу же в момент его подачи.

ТНВД создаёт необходимый для впрыска показатель давления, и топливо распределяется по всем цилиндрам мотора. Количество впрыскиваемого топлива, а вместе с ним – и мощностной режим работы двигателя, варьируются нажатиями на педаль акселератора. В современных дизельных двигателях просто нажатием педали «газа» объём подаваемого топлива не увеличивается, а меняется лишь программа, по которой работают регуляторы.

Да, нажимая на педаль, водитель или механизатор уже не увеличивает этим непосредственную подачу топлива, как это было в карбюраторных движках прошлых лет. А только изменяет тем самым программы работы регуляторов, которые уже сами варьируют объём единовременной подачи горючего, по строго определённым зависимостям от числа оборотов, давления наддува, от положения рычага регулятора и т.п.

Разные виды электрических насосов и их особенности

Конструкционно электрический ТН может быть:

• центробежным;
• шестеренным;
• роликовым.

Непосредственно в бак для топлива обычно монтируется центробежный электрический агрегат. Реле топливного насоса данного типа активируется по «приказу», который посылает блок управления дизельного или бензинового двигателя, и электрический насос начинает работать. Отметим, что в конструкции описываемого устройства имеется предохранительный спецклапан, который поддерживает в достаточно узких интервалах давление горючего.

Ремонт такому ТН нужен очень редко. Замены обычно требует крыльчатка – рабочее приспособление, оснащенное большим количеством лопаток. Вращается данный компонент в камере с нагнетательным и всасывающим каналом. Повышение давления дизельного (карбюраторного) двигателя при этом образуется при воздействии указанных лопаток на завихрения горючего.

В роликовом ТН всасывание горючего и его нагнетание достигается путем вращения ротора, в котором происходит передвижение роликов. Аналогично работает и шестеренный насос дизельного авто (бензинового). Только в нем внутренние шестерни вращаются вокруг статора. Роликовый и шестеренный электрический ТН можно смонтировать только в топливопроводе.

ТНВД распределительного типа

Этот прибор по сравнению с рядным обладает двумя преимуществами: он меньше его по размерам и более равномерно работает. Если рядные насосы устроены все одинаково, этого нельзя сказать в отношении распределительных аппаратов.

Во-первых, они разделяются по типу рабочего органа: плунжерного типа, или роторного. Во-вторых, — по типу привода: с торцевыми, внешними, или внутренними кулачками. Торцевой или внутренний привод работает в более благоприятных условиях, в связи с тем, что внутренние силы уравновешены, чего не скажешь о внешнем приводе.

Несмотря на указанные выше достоинства, распределительные аппараты менее долговечны. Это объясняется спецификой их работы. В то время как в рядных механизмах каждый плунжер в течение одного рабочего цикла совершает одно возвратно-поступательное движение, в распределительных устройствах рабочий плунжер за это время сделает столько ходов, сколько в двигателе цилиндров. Поэтому износ будет намного быстрее.

Рассмотрим кратко устройство и принцип работы одноплунжерного торцевого распределительного прибора. Слева можно заметить ведущий вал, приводящий во вращение 3 механизма: ротор шиберного насоса подкачки, ведущий приводной кулачок и шестерню механизма регулирования подачи.

Соосно и синхронно с приводным валом вращается подвижный торцевой кулачок, жестко соединенный с рабочим плунжером. Оба кулачка (ведущий и рабочий) снабжены выступами по количеству цилиндров двигателя. Рабочий поджимается пружиной к ведущему кулачку. Когда выступы наезжают друг на друга, рабочий кулачок перемещает плунжер в направлении выходных штуцеров (на фото справа).

При этом плунжер отсекает дозу горючего из низконапорной полости, сжимает запертый объем и выталкивает его в один из выходных каналов, расположенных радиально в распределительном блоке. Поскольку плунжер вращается, будучи жестко связанным с коленчатым валом (но в 2 раза медленнее), при каждом последующем ходе нагнетающее отверстие плунжера совпадает с очередным выходом.

Лопастной насос всасывает горючее из топливного бака и подает его в камеру низкого давления. Распределительные насосы, подобно рядным, имеют механизм регулировки количества подаваемого топлива. Он может быть автоматическим (центробежным), или от ЭБУ. На фото показан как раз такой насос. Прямоугольная коробка, расположенная сверху, есть не что иное, как электронный блок управления количеством подаваемого топлива.

Область применения распределительных насосов — легковые автомобили, хотя встречаются и на грузовиках.

Общее устройство ТНВД

• Корпус.
• Крышки.
• Всережимный регулятор
• Муфта опережения впрыска.
• Подкачивающий насос.
• Кулачковый вал.
• Толкатели.
• Плунжеры с поводками или зубчатыми втулками,
• Гильзы плунжеров.
• Возвратные пружины плунжеров.
• Нагнетательные клапаны.
• Штуцеры.
• Рейка.

Принцип действия ТНВД

Вращение кулачковый вал получает через муфту опережения впрыска и зубчатую передачу от коленчатого вала. При вращении кулачкового вала кулачок набегает на толкатель и смещает его, а он в свою очередь, сжимая пружину, поднимает плунжер. При поднятии плунжера он вначале закрывает впускной канал, а затем начинает вытеснять топливо, находящееся над ним. Топливо вытесняется через нагнетательный клапан, открывшийся за счёт давления, и поступает к форсунке.

В момент движения плунжера вверх винтовой канал, находящийся на нём, совпадает со сливным каналом в гильзе. Остатки топлива, находящиеся над плунжером, начинают уходить на слив через осевой, радиальный и винтовой каналы в плунжере и сливной в гильзе. При опускании плунжера за счёт пружины открывается впускной канал, и объём над плунжером заполняется топливом от подкачивающего насоса.

Изменение количества подаваемого топлива к форсунке осуществляется поворотом плунжеров от рейки через всережимный регулятор. При повороте плунжера, если винтовой канал совпадёт со сливным раньше, то впрыснуто топлива будет меньше. При обратном повороте каналы совпадут позже, и впрыснуто топлива будет больше.

На некоторых ТНВД (например, ТНВД трактора Т-130) часть секций отключается на холостых оборотах, соответственно, отключается и часть цилиндров двигателя.

Дополнительные агрегаты ТНВД

Муфта опережения впрыска

— служит для изменения угла опережения впрыска в зависимости от оборотов. По принципу действия является механизмом, использующим центробежную силу. Устройство:

• Ведущая полумуфта.
• Ведомая полумуфта.
• Грузы.
• Стяжные пружины грузов.
• Опорные пальцы грузов

Принцип действия муфты следующий. При минимальных оборотах грузы за счёт пружин стянуты к центру и положение между муфтами является исходным, при этом угол опережения впрыска находится в пределах отрегулированного параметра. При увеличении оборотов центробежная сила в грузах возрастает и разводит их, преодолевая сопротивление пружин. При этом муфты поворачиваются относительно друг друга и угол опережения впрыска увеличивается.

Всережимный регулятор — служит для изменения количества подачи топлива в зависимости от режимов работы двигателя: запуск двигателя, увеличение/уменьшение оборотов, увеличение/уменьшение нагрузки, остановка двигателя. Устройство:

• Корпус.
• Крышки.
• Державка.
• Грузы.
• Муфта.
• Рычаги.
• Скоба-кулисы.
• Регулировочные винты.
• Оттяжные пружины.

Принцип действия регулятора следующий:

• Запуск двигателя: перед запуском рейка за счёт пружины находится в положении максимальной подачи топлива, поэтому при запуске в двигатель подаётся максимальное количество топлива. Это способствует быстрому запуску. Как только двигатель начнёт развивать обороты, и центробежная сила в грузах начнёт расти, они, преодолевая сопротивление пружин, начнут расходиться в стороны и внутренними своими рычагами давить на муфту, которая будет воздействовать на рычаг, а рычаг будет тянуть рейку в сторону уменьшения подачи топлива. Обороты установятся в соответствии с натягом пружин.
• Увеличение оборотов: при нажатии на педаль «газа» натягивается пружина, которая действует на рычаг рейки и муфту. Муфта и рейка смещается, при этом преодолевается центробежная сила в грузах. Рейка смещается в сторону увеличения подачи топлива, и обороты растут.
• Увеличение нагрузки — при увеличении нагрузки и неизменном положении педали «газа» обороты снижаются, центробежная сила в грузах тоже. Грузы складываются и дают возможность сместиться муфте, рычагу и рейке в сторону увеличения подачи топлива. При снижении нагрузки обороты начинают увеличиваться, центробежная сила в грузах тоже, грузы начинают расходится и внутренними рычагами смещать муфту, рычаг и рейку в сторону уменьшения подачи топлива. Обороты при этом прекращают расти.
• Остановка двигателя — при остановке двигателя поворачивается скоба, кулиса скобы воздействует на рычаг, а рычаг — на рейку. Рейка перемещается настолько в сторону уменьшения подачи, что подача прекращается, и двигатель останавливается

Установка ТНВД на машину с бензиновым двигателем

Перед монтажом шток с пружиной обрабатывают маслом, рекомендованным автоконцерном. В приведенной инструкции рассматривается установка на автомобиль Ford. На современных иномарках эта процедура не занимает более 5-10 минут.

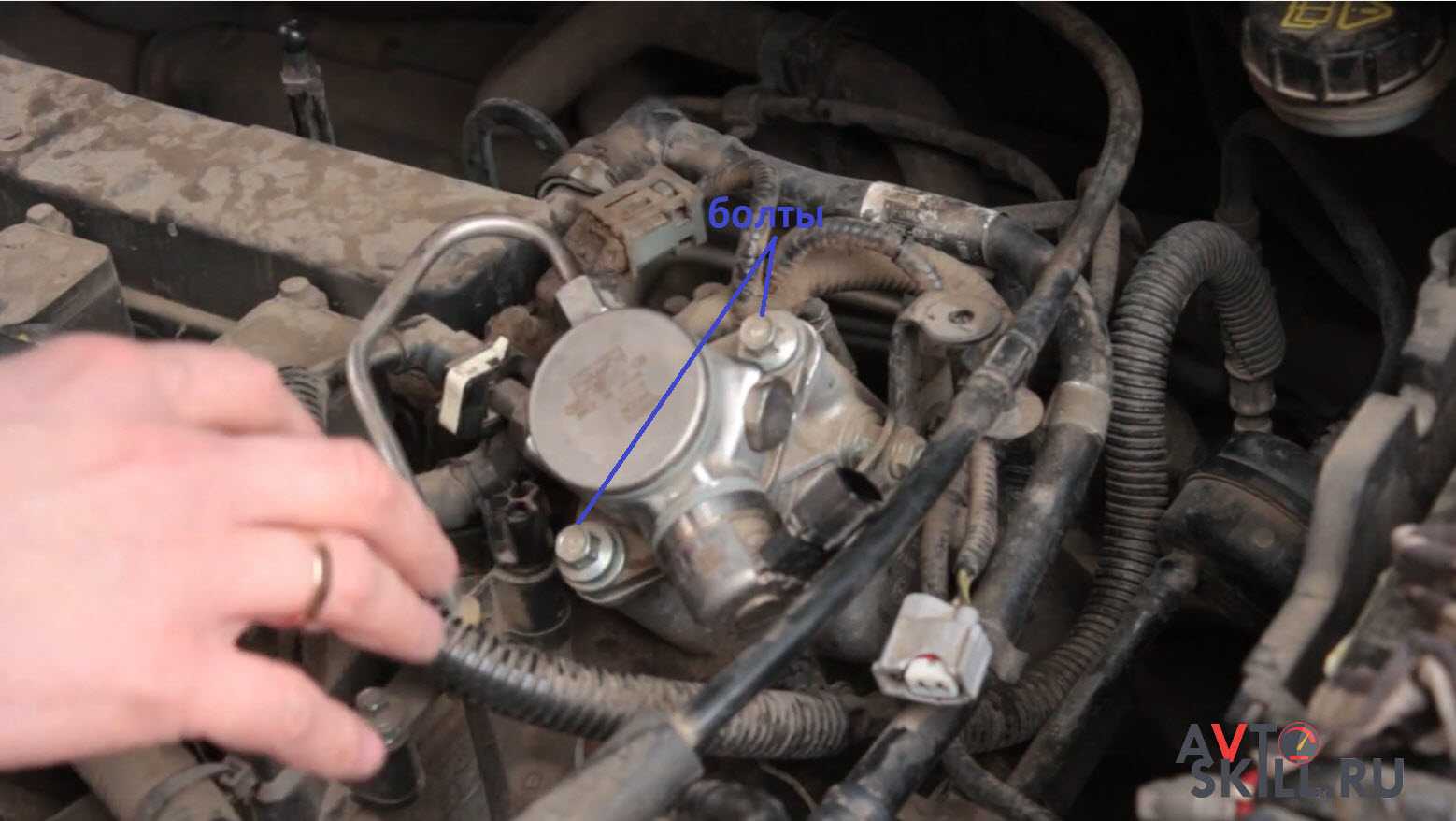

ТНВД аккуратно ставят на посадочное гнездо. Деталь прикручивают, придерживая сверху и прижимая пружину. Прижимать необходимо, чтобы болты прикручивались равномерно, и деталь не перекашивалась.

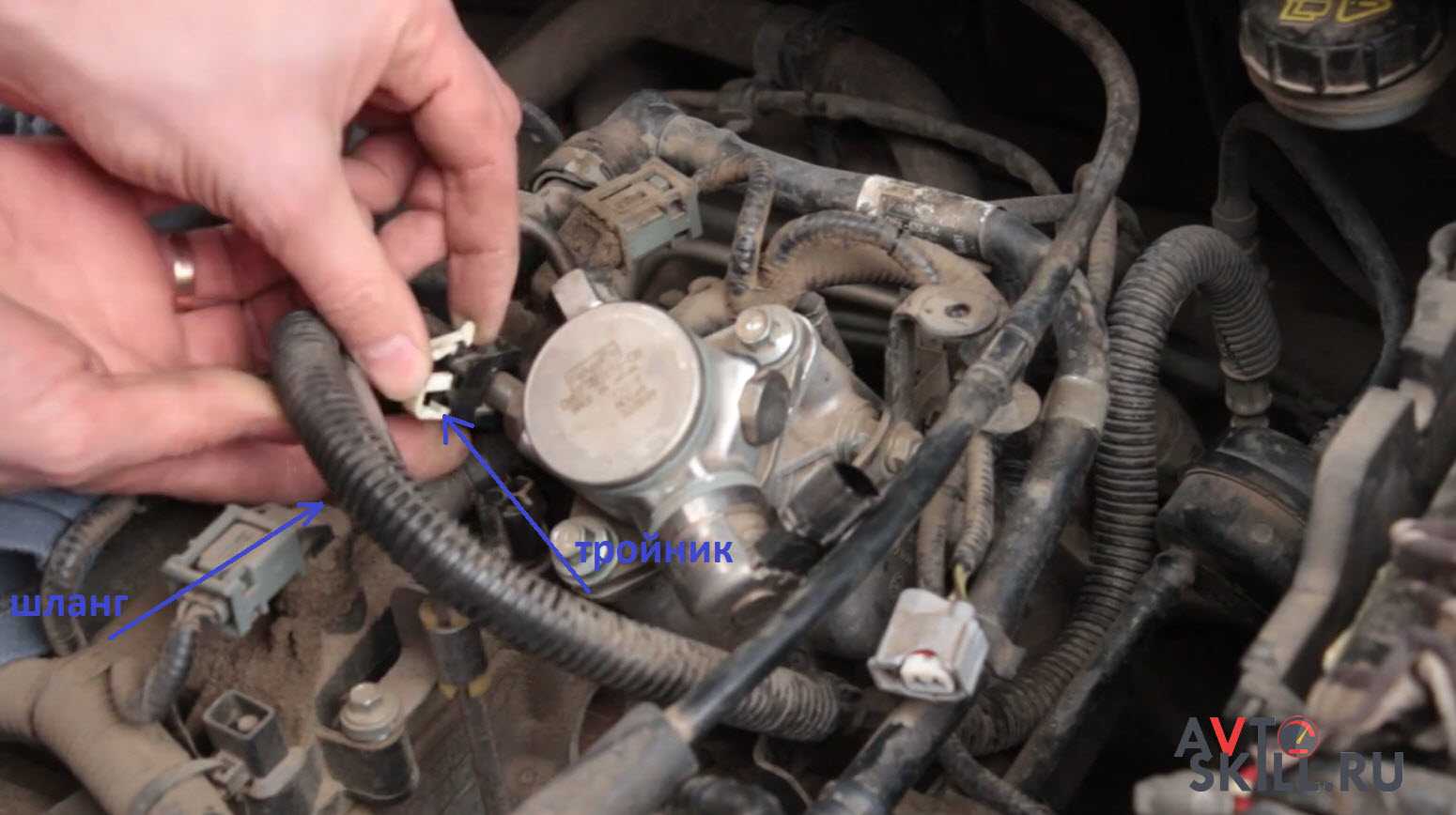

К насосу подключают гофрированный шланг и пластиковый тройник белого цвета.

Далее прикручивают два болта, слишком сильно их перекручивать нельзя

Также важно следить, чтобы при проведении манипуляций не вытекал бензин в местах соединений. Для большинства моделей автомобилей подходит головка диаметром 10 мм с насадкой-удлинителем

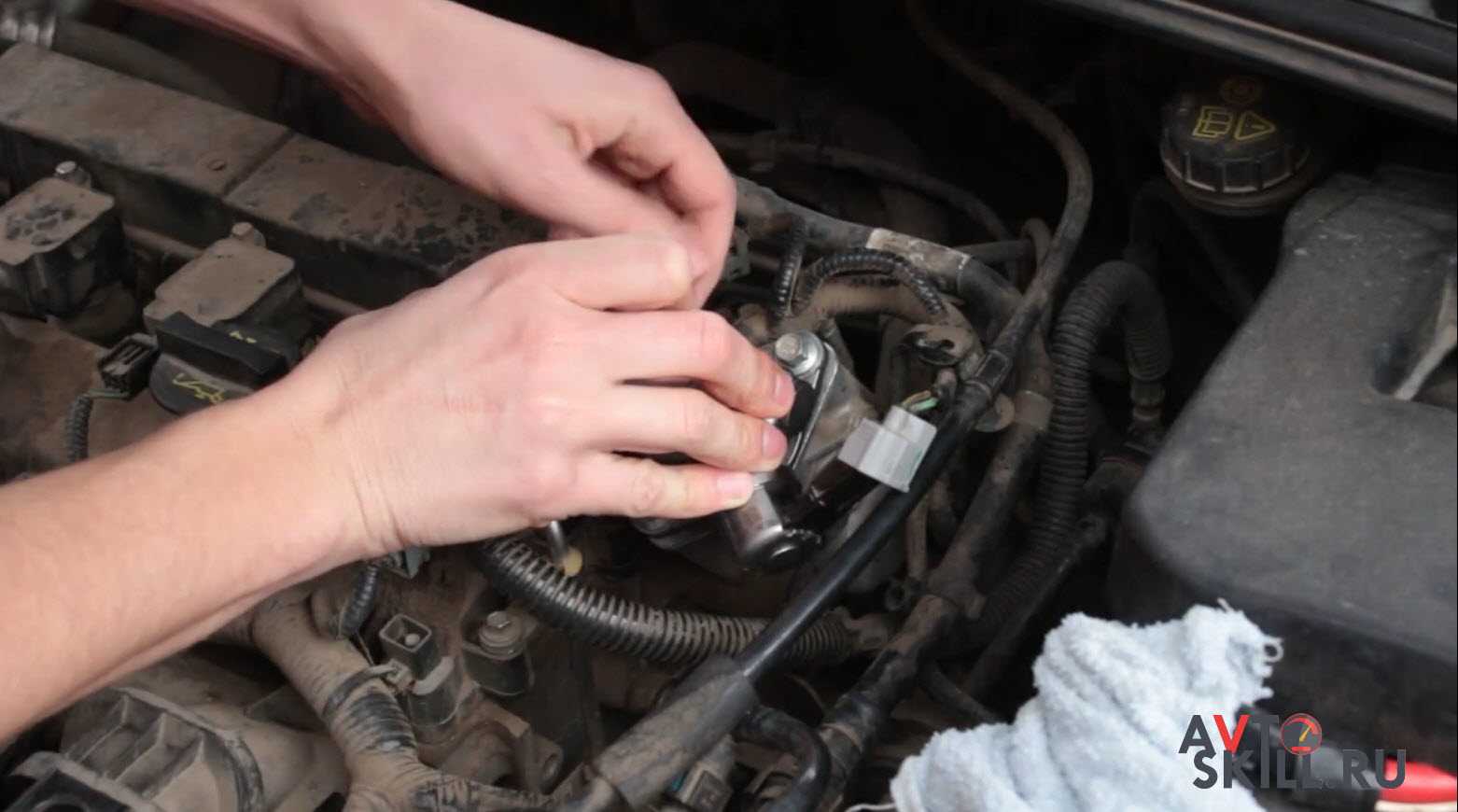

Подсоединяют разъемы, вначале подключают вилку, зажимая ее с боков.

Затем устанавливают мягкий резиновый чехол, уменьшающий шумы при работе насоса. Прикручивают клемму аккумулятора. Когда все разъемы подсоединены, сверху одевают и прикручивают пластиковую защиту.

Далее на компьютере запускается программа проверки, для автомобилей Ford используется Forscan

Важно проверить со стороны низкого давления и в топливном коллекторе. То есть, производится диагностика обоих установленных насосов

Если при поверке программой состояния узлов авто загорается сигнал SERVICE/чек и прочие уведомления о неполадках, нужно сбросить ошибки.

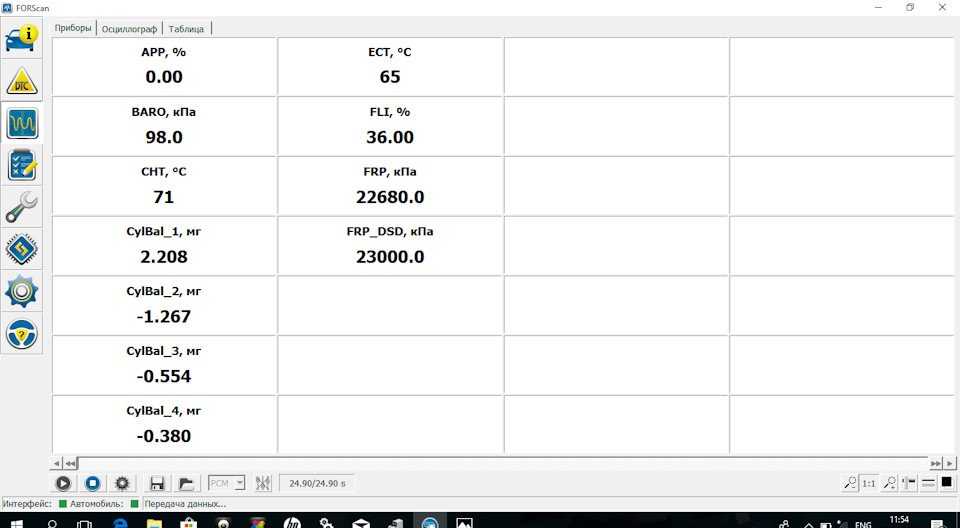

Окно программы Forscan

После проверки программой можно завести мотор. При первом запуске двигатель работает также плохо, как и с изношенным ТНВД. Это связано с тем, что должен накачаться бензин, и образоваться нужное давление. При повторном включении мотор должен функционировать нормально. Затем в окне программы во вкладке «Приборы» нужно проверить давление в рампе и имеющееся в данный момент. Для этого после выбора нужных пунктов нажимают на кнопку «Play».

Аварийный ремонт электромагнитного клапана

Как было обещано выше, несколько слов о том, что делать, если откажет в пути электромагнитный клапан отключения топлива. В этом случае двигатель внезапно остановится. Правда, причин этому может быть несколько. Чтобы отбросить версию неисправности электроклапана, его необходимо исключить из работы, поскольку в нормальном режиме он всегда открыт.

Для этого нужно снять питающий провод, изолировать его от массы, после чего вывернуть клапан, удалить из него наконечник с пружиной и поставить устройство обратно. Если двигатель все равно не заведется, причина, очевидно, — в чем-то другом. Если же мотор запустится, нужно искать неисправность в клапане.

Чтобы делать это не в дороге, нужно сначала добраться до дома. Правда глушить двигатель потом придется грубо, но просто: поставить машину на ручник, включить повышенную передачу и отпустить педаль сцепления.

А затем уже приступать к ремонту. Сначала следует проверить, — не сгорела ли обмотка электромагнита. Для этого соединяют клапан с плюсом аккумулятора с помощью отрезка исправного провода, после чего пытаются завести двигатель. Если он заводится, значит, сгорела обмотка. В противном случае ищут место утечки напряжения с подводящего провода.

Особенности топливной аппаратуры дизельного двигателя

Если в бензиновом двигателе топливо поджигается искрой, то в цилиндре дизельного мотора оно воспламенятся само – от соприкосновения с обогащенным кислородом и нагретым воздухом. Дополнительная концентрация кислорода в поступающем в камеры сгорания воздухе и его нагрев достигается предварительным его сжатием турбиной. А чтобы процесс зажигания осуществлялся без каких-либо затруднений, необходимо, чтобы, во-первых, воздух в камеры сгорания поступал под нужным давлением, во-вторых, топливо подавалось в должном объеме и в строго определенный момент, а в-третьих, чтобы угол опережения подаваемого топлива был задан идеально точно.

Собственно, в выставлении этих параметров и заключается, в основном, регулировка топливной аппаратуры дизельных двигателей. Эта процедура производится в двух случаях: после замены ремня ГРМ и после ремонта системы турбонаддува.

Важно! Осуществить регулировку топливной системы дизеля с требуемой точностью возможно только в условиях автосервиса с применением специальной аппаратуры. Производить эту процедуру самостоятельно – значит подвергнуть двигатель своего автомобиля риску поломки турбины, цилиндров и поршневой группы

Варианты системы питания

Основными видами горючего для ДВС являются бензин и дизельное топливо («солярка»). Газ (метан) так же относится к видам современного топлива, но, несмотря на широкую применяемость, пока не получил актуальности. Вид топлива является одним из критериев классификации систем питания ДВС.

В этой связи выделяют силовые агрегаты:

1. бензиновые;
2. дизельные;
3. основанные на газообразном топливе.

Но наиболее признанной среди специалистов является типология систем питания двигателя по способу подачи топлива и приготовления топливно-воздушной смеси. Следуя данному принципу классификации, различаются, во-первых, система питания карбюраторного двигателя, во-вторых, система питания с впрыском топлива (или инжекторного двигателя).

Карбюратор

Карбюраторная система основана на действии технически сложного устройства – карбюратора. Карбюратор – это прибор, осуществляющий приготовление смеси топлива и воздуха в необходимых пропорциях. Несмотря на разнообразие видов, в автомобильной практике наибольшее применение получил поплавковый всасывающий карбюратор, принципиальная схема которого включает:

• поплавковую камеру и поплавок;
• распылитель, диффузор и смесительную камеру;
• воздушную и дроссельную заслонки;
• топливные и воздушные каналы с соответствующими жиклерами.

Подготовка топливно-воздушной смеси в карбюраторе осуществляется по пассивной схеме. Движение поршня в такте впуска (первом такте) создает в цилиндре разряженное пространство, в которое и устремляется воздух, проходя через воздушный фильтр и сквозь карбюратор. Именно здесь и происходит формирование горючей смеси: в смесительной камере, в диффузоре топливо, вырывающееся из распылителя, дробится воздушным потоком и смешивается с ним. Наконец, через впускной коллектор и впускные клапаны горючая смесь подается в конкретный цилиндр двигателя, где в необходимый момент и воспламеняется искрой от свечи зажигания.

Впрыск топлива

Эпоха карбюратора сменяется эпохой инжекторного двигателя, система питания которого основана на впрыске топлива. Ее основными элементами являются: электрический топливный насос (расположенный, как правило, в топливном баке), форсунки (или форсунка), блок управления ДВС (так называемые «мозги»).

Принцип работы указанной системы питания сводится к распылению топлива через форсунки под давлением, создаваемым топливным насосом. Качество смеси варьируется в зависимости от режима работы двигателя и контролируется блоком управления. Важным компонентом такой системы является форсунка. Типология инжекторных двигателей основывается именно на количестве используемых форсунок и места их расположения.

1. с распределенным впрыском;
2. с центральным впрыском.

Система распределенного впрыска предполагает использование форсунок по количеству цилиндров двигателя, где каждый цилиндр обслуживает собственная форсунка, участвующая в подготовке горючей смеси. Система центрального впрыска располагает только одной форсункой на все цилиндры, расположенной в коллекторе.

Особенности дизельного двигателя

Как бы особняком стоит принцип действия, на котором основывается система питания дизельного двигателя. Здесь топливо впрыскивается непосредственно в цилиндры в распыленном виде, где и происходит процесс смесеобразования (смешивания с воздухом) с последующим воспламенением от сжатия горючей смеси поршнем. В зависимости от способа впрыска топлива, дизельный силовой агрегат представлен тремя основными вариантами:

• с непосредственным впрыском;
• с вихрекамерным впрыском;
• с предкамерным впрыском.

Вихрекамерный и предкамерный варианты предполагают впрыск топлива в специальную предварительную камеру цилиндра, где оно частично воспламеняется, а затем перемещается в основную камеру или собственно цилиндр. Здесь горючее, смешиваясь с воздухом, окончательно сгорает. Непосредственный же впрыск предполагает доставку топлива сразу же в камеру сгорания с последующим его смешиванием с воздухом и т.д.

Однако холодный двигатель не сможет обеспечить должный уровень температуры, требуемый для воспламенения смеси. И использованием свечей накаливания позволит осуществить необходимый подогрев камер сгорания.

Основные причины неисправности ТНВД

Выделяют следующие причины поломки насоса высокого давления. Обычно у них выходят из строя следующие конструктивные элементы:

• Плунжеры. Чаще всего виноваты именно они, поскольку плунжерные пары быстро загрязняются. Обусловлено это двумя причинами. Первая — конструктивные особенности, предусматривающие маленький зазор, обеспечивающий высокое давление в системе. Вторая — низкое качество дизельного топлива, в частности, присутствие в нем серы и парафинов, которые, собственно, и загрязняют устройство. Также грязь может попадать из двигателя (нагар, грязь). Износ плунжеров приводит к нестабильной работе мотора на холостых оборотах, повышенному расходу топлива, снижению компрессии. Из-за повреждения плунжерной пары могут значительно перегреться подшипники.
• Вода в дизельном топливе. Также зачастую в отечественной солярке имеет место повышенное содержание воды. Влага смывает топливную (одновременно защитную) пленку с поверхностей деталей ТНВД, из-за чего ресурс прецизионных деталей значительно снижается. Это может даже привести к заклиниванию насоса.
• Загрязненный топливный фильтр. Из-за забитого топливного фильтра насос высокого давления, во-первых, может загрязниться (плунжерные пары), а во-вторых, он работает «на износ», что снижает его общий ресурс.
• Неравномерная подача и распределение нагнетаемой солярки. Такая проблема также может быть вызвана неисправностью плунжерных пар, в частности, износа поводков, зубьев рейки, нагнетательных клапанов, а также грязными форсунками.
• Производственный брак. Это ситуация достаточно редкая, однако на дешевых насосах порой встречается. К браку относят трещины на корпусе ТНВД, повреждение его подшипников, а также заедание плунжерной втулки.
• Износ подшипников. Они обычно изнашиваются по причине критического уменьшения ресурса (старения). Как вариант — заводской брак. Все это приводит к тому, что эксплуатационные характеристики насоса ухудшаются, а подшипники и прилегающие к ним детали перегреваются, чем снижают свой рабочий ресурс.
• Заклинивание поршня и втулки. Это критическая поломка, которая может привести к поломке зубчатой рейки, кулачкового вала, шестерни, регулятора, шпонок. Зачастую причиной заклинивания является попадание воды в полость между поршнем и втулкой.
• Износ деталей насоса. Это может возникать как по естественным причинам (с увеличением пробега машины), так и при попадании внутрь его воды. Она вымывает защитную (рабочую) смазку с элементов, что значительно снижает как ресурс насоса в целом, так и отдельных его деталей.
• Коррозия плунжерной пары. Очаги ржавления могут появиться по причине повышенного содержания воды в дизельном топливе.
• Некорректная работа системы охлаждения. То есть, при длительных и/или сильных нагрузках насос высокого давления может попросту перегреться. Система охлаждения может быть неисправна по разным причинам — низкий уровень антифриза или тосола, засорение системы, поломка отдельных элементов (насоса, патрубков, радиатора и так далее).

Если существуют подозрения, что неисправна рейка топливного насоса либо сопряженных с нею деталей, то нужно проверить наличие/отсутствие следующих дефектов:

• отсоединение рейки от деталей регулятора;
• заклинивание либо отворачивание хомутиков поводков плунжеров;
• заклинивание стяжных винтов зубчатых венцов.

Одна из самых опасных причин неисправности заключается в нарушении подвижности топливной рейки. В частности, если ее заклинит в момент максимальной подачи топлива, и соответственно, у регулятора не будет хватать усилия чтобы ее сместить в исходное положение, то в двигателе происходит аварийное увеличение количества оборотов коленчатого вала, из-за чего двигатель «идет в разнос» со всеми вытекающими последствиями. Если рейку «закусило» при выключенной передаче, то в этом случае невозможно будет запустить двигатель вообще. Частичное заедание рейки приводит к неустойчивой работе двигателя и повышению его звуковой отдачи (он начинает «рычать»).

При использовании машины в условиях значительных морозов иногда наблюдается примерзание отдельных деталей насоса, и частичный выход его из строя. Чтобы этого не допустить, необходимо пользоваться маслами и дизельным топливом с соответствующими температурными показателями.

В дизельных системах Common Rail может выйти из строя клапан управления (или клапан потока SCV). Обычно его меняют на новый. Реже — выполняют ревизию и меняют отдельные детали на новые. В частности, зачастую выполняют замену штока клапана с сердечником.

Подготовительные работы

Вначале необходимо снять старую деталь

Важно сбросить давление в системе, сняв предохранитель. Если предохранитель найти не удалось, лучше оставить машину, чтобы она постояла с заглушенным мотором

После снятия старого ТНВД линейкой измеряют длину штока, на изношенной детали она всегда меньше нормы. Например, для автомобиля Ford нормальная длина составит около 22 мм. Желательно поставить новую запчасть, ее монтаж проще, и прослужит она дольше. При покупке б/у насоса нужно померить шток, не стоит брать его, если длина на 5-7 мм меньше стандартной. В таком случае насос будет работать некорректно.

Поцарапанный шток

Регулировка ТНВД перед установкой

Когда сработает первый плунжер, нужно подсоединить вилку к разъему с положительным зарядом. Дальше необходимо покрутить шестерню насоса, ее регулируют по метке в нейтральном положении первого плунжера или вытеснителя. При прокручивании гаечным ключом меняется положение плунжера. Его можно сместить вправо или влево, затем ключ упрется. Это означает, что вытеснитель находится в нижней точке.

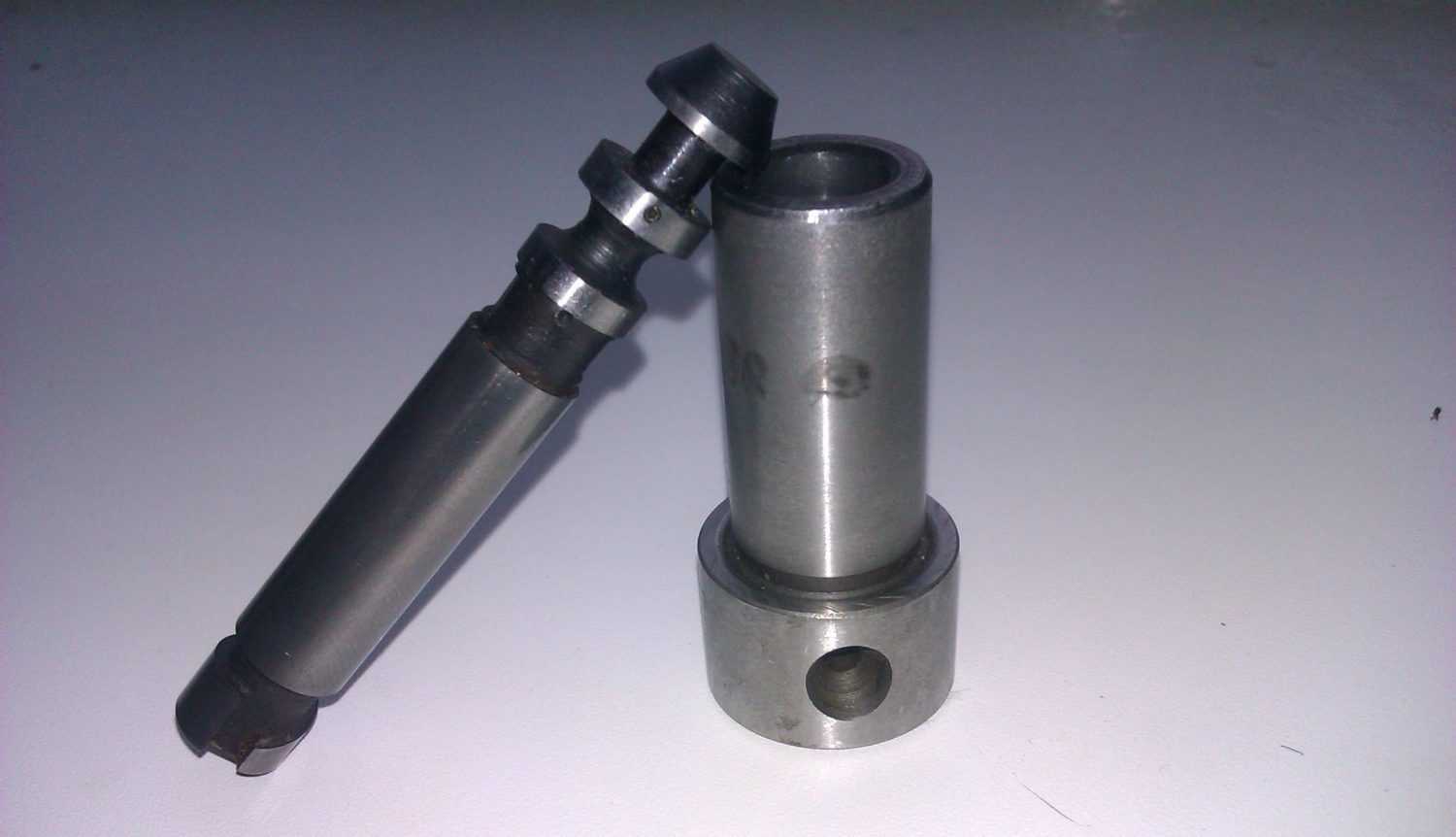

Плунжерная пара

Шестерню поворачивают так, чтобы возле отметки находилась ее часть без зуба. Слепой зуб должен находиться с левой стороны фланца. Если представить, что шестерня представляет собой циферблат часов, то отметка без зуба находится в положении 11 часов.

Устройство и принцип работы ТНВД

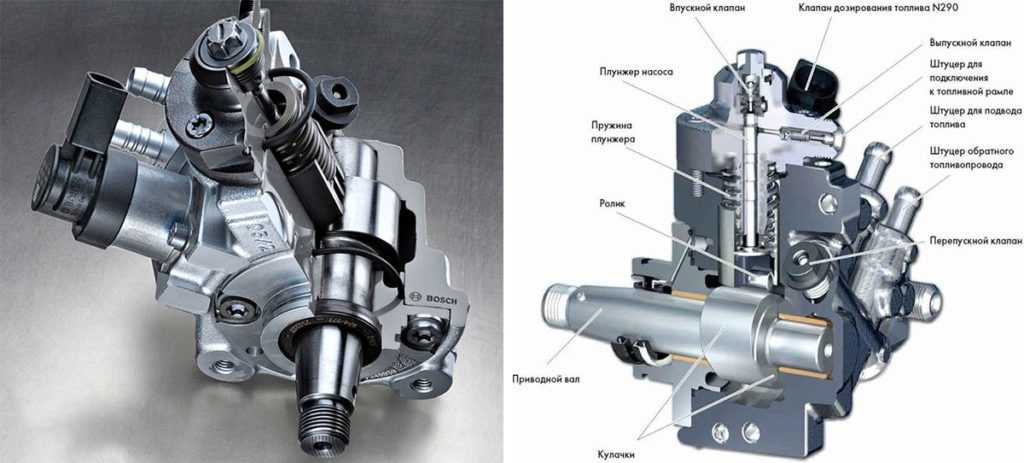

На сегодняшний день есть несколько разных видов ТНВД, но все они имеют схожую конструкцию и функционируют по одинаковому принципу.

Топливный узел высокого давления состоит из следующих деталей:

• сопряженный со втулкой плунжер (плунжерная пара);
• приводной вал с кулачками (вращение узла обеспечивает ремень ГРМ);
• штуцер подачи горючего к плунжерной паре;
• возвратная и толкательная пружины плунжера (одна обеспечивает давление поршня на кулачковый вал, а вторая возвращает его на место);
• впускной и перепускной клапаны;
• ролики.

Принцип действия ТНВД немного похож на механизм работы двигателя внутреннего сгорания:

1. При запуске двигателя ремень ГРМ начинает вращаться и передает крутящий момент на кулачковый вал.
2. Кулачки начинают поддавливать толкательную пружину, продвигая поршень к цилиндру (при этом увеличивается давление).
3. При увеличении давления приподнимается нагнетательный клапан и производится впрыск горючего.

Воздушно-топливная смесь поступает к форсункам строго дозированными порциями, а излишки горючего отправляются в сливные клапаны. Подача топлива обеспечивается центробежной муфтой.

Необходимый объем впрыскиваемой смеси определяет всережимный регулятор. При увеличении давления на рычаг газа поступление горючего увеличивается, а при ослаблении нажатия – уменьшается.

Согласованность работы всех частей ТНВД обеспечивает:

• дозирование горючего с учетом нагрузки на двигатель;
• повышение давления воздушно-топливной смеси перед поступлением в форсунки;
• определение точного момента подачи топлива в цилиндры.

Благодаря топливному насосу увеличивается КПД силового агрегата и экономится горючее.

Обращение к специалистам

Тем же, кто не имеет желания или возможности делать ремонт ТНВД самостоятельно, следует обратиться на специализированную станцию ремонта топливной аппаратуры. Хотя существуют и дилерские центры, выполняющие обслуживание и ремонт автомобилей определенной марки, топливной аппаратурой они, как правило, не занимаются, поскольку для этого требуется дорогостоящее диагностическое оборудование.

Основным стендом для диагностики и регулировки ТНВД является Bosch EPS-815. На нем проверяются различные параметры, заданные для данного насоса производителем. Например: пусковая подача горючего, объемная подача на различных режимах, давление на выходе и некоторые другие.

При выборе сервиса следует учитывать его надежность. Для этого нужно предварительно приехать на собеседование, где поинтересоваться мнением обслуживаемых клиентов

В таких случаях обращают внимание на историю выбранного сервиса. Как правило, недобросовестные фирмы существуют в сфере услуг не более одного года

Слабым звеном ТНВД дизельных двигателей является чувствительность их к попаданию в топливную систему воды. Особенно подвержены этому легковые иномарки, для которых вода является главным врагом. Для уменьшения этой опасности зимой нужно поддерживать максимально возможный уровень топлива в баке, чтобы свести к минимуму образование конденсата.
