Замена топливного фильтра на дизеле

Разновидности ТФ

В топливную очистную систему входит фильтр-отстойник, фильтры тонкой и грубой очистки, топливозаборник. Очищение солярки от примесей осуществляется в несколько этапов по мере её прохождения через фильтрующие элементы.

Для дизельных силовых агрегатов производятся фильтры двух типов:

сборные (их конструкция предусматривает замену отдельных деталей);
неразборные.

Фильтрующие элементы разборных ТФ изготавливаются из керамики и латуни. Такие модели могут использоваться многократно — их можно промывать и чистить от накопившейся грязи. Единственным минусом таких фильтров является их высокая стоимость.

Одноразовыми являются неразборные фильтры, внутри которых расположен фильтрующий элемент. После засорения они требуют смены на новые и чистые.

Фильтры грубой очистки

Фильтрующий элемент, эффективно очищающий дизельное топливо от сторонних примесей, размер частиц которых превышает 0,05 мм. Состоит из латунных отформованных пластинок, между которыми остаются калиброванные щели, не пропускающие крупные частицы грязи, но при этом легко проводящие топливо.

Зазор между витками проволоки составляет 0,07 мм. Топливо под давлением топливного насоса пропускается через все щели между проволокой, при этом стакан задерживает все примеси, которые крупнее зазора между витками. Скапливающаяся на стакане грязь легко смывается во время технического обслуживания автомобиля.

ТФ грубой очистки позволяет не только очистить горючее от сторонних примесей, но и предотвратить попадание влаги в топливную систему автомобиля. Он удерживает воду, содержащуюся в дизельном топливе в большом количестве, которая впоследствии оседает на дно, поскольку тяжелее, чем солярка. В конструкцию устройства входит специальный фильтр, который замеряет общую долю воды в топливе и оповещает водителя.

Это интересно: О выборе автокресла

Фильтр грубой очистки предохраняет топливную систему автомобиля от попадания в неё парафина, содержащегося в дизельном топливе. При низких температурах парафин кристаллизуется и может забить двигатель, что выводит его из строя. Дизельное топливо очищается от парафинов посредством его нагревания специальным элементом подогрева и пропусканием через бумажную штору, проводящую ток.

Топливный фильтр, очищающий горючее от примесей, размер частиц которых превышает 0,05 мм

Фильтры тонкой очистки

Мелкие механические примеси размером не более 60 мкм могут нанести дизельному двигателю не меньший вред, чем крупные. Очистить топливо от подобных включений могут только фильтры тонкой очистки. Конструкция таких ТФ создана таким образом, что они могут выдерживать высокое давление в топливной системе. Для их создания используется в основном сталь и высокопрочная пластмасса.

В корпусе ТФ находятся четыре секции, закрытые колпаками. По центру каждой из них размещается стержень, на который надет элемент, по форме напоминающий стакан. Внутри такого элемента располагается фильтровальная бумага. Площадь контакта фильтра и топлива увеличивается в несколько раз за счёт гофрированной поверхности бумаги. Картонный каркас защищает бумагу от повреждений. В каркасе имеются небольшие отверстия, через которые топливо проходит через бумагу. Такие устройства задерживают частицы размером до 4 мкм. Гофрированная бумага в фильтре нуждается в регулярной замене.

Топливный фильтр тонкой очистки дизельного топлива задерживает частицы размером до 4 мкм

Как выбрать подходящий?

Итак, если с функциями и устройством в принципе все понятно, то рассмотрим следующий вопрос. Какой лучше выбрать топливный фильтр для дизельного ДВС?

Для этого следует учесть несколько аспектов:

Покупайте только оригинальные ТФ для дизельных агрегатов. На сегодняшний день выбор фильтрующих элементов для дизельных транспортных средств просто огромен

Поэтому вам при покупке важно не попасться на контрафактную продукцию. Наиболее оптимальным вариантом будет приобретение оригинального ТФ, который предназначен непосредственно для вашего авто
В связи с этим при покупке важно обратить внимание и на серийный номер, желательно, чтобы он соответствовал тому, который указал производитель.
Перед приобретением вам необходимо определить необходимую тонкость фильтрации

Когда вы покупаете ТФ, обратите внимание на его описание, в нем должны быть отмечены несколько параметров, в частности номинальный и абсолютный уровень фильтрации
Этот показатель измеряется в микронах (мкм). номинальный показатель определяет размер частиц, которые задерживаются фильтрующим элементом на 95%! Показатель абсолютной фильтрации в целом определяет качество прочистки и класс устройства, он составляет 98%! Также следует отметить, что между собой фильтры различаются на элементы тонкой и грубой очистки. ТФ грубой очистки предназначены для предварительного процесса очистки и ликвидации самых больших частиц мусора из топлива. ТФ тонкой очистки необходимы для очистки топлива, которое уже прошло через фильтр грубой очистки. На сегодняшний день принцип двойной очистки является наиболее распространенным и эффективным, потому как она позволяет обеспечить надежную защиту системы. Кроме того, при двойной очистки ресурс работы обоих ТФ значительно увеличивается.
Помните о том, что всегда некачественные ТФ самые дешевые. Не секрет, что качественный фильтрующий компонент стоит значительно дороже, ведь именно он определяет цену на деталь в принципе. На сегодняшний день в ТФ могут использоваться синтетические, целлюлозные и комбинированные материалы. Полностью синтетические элементы являются наиболее дорогими в плане цены, при этом они имеют самый долгий срок службы. Целлюлозные ТФ считаются самыми недорогими. И недаром, ведь их конструкция для очистки оборудована специальной пористой бумагой с функцией пропитки. Что касается комбинированных элементов, то в них, как правило, чередуются синтетический и целлюлозный слои, что позволяет на приличном уровне отфильтровывать грязь из топлива.
Для солярки необходимо также дополнительно установить водно-топливный сепаратор. Предназначение сепаратора заключается в отделении конденсата от топлива, а также в предотвращении попадания его в горючее. Не секрет, что влага значительно снижает производительность агрегата в целом, а в случае ее замерзания во время морозов это может и вовсе привести к повреждению элементов всей системы. Зачастую сепараторы монтируются в купе с основным ТФ.
И последнее — ТФ должен быть установлен вместе с устройством подогрева. Когда температура окружающей среды понижается, горючее «запарафинивается», соответственно, его подача в мотор будет затруднена. С целью предотвращения этого желательно помимо основного ТФ установить также устройство подогрева. Таким образом даже в сильный мороз ТФ всегда будет прогрет.

Топливные фильтры низкого качества часто плохо задерживают воду и она просто проходит сквозь них. Затем вода вместе с топливом поступает в систему впрыска. В результате, нарушается процесс горения смеси и возникает коррозия, поскольку даже небольшое количество воды быстро приводит к повреждению чувствительной инжекторной системы.

Еще одно важное требование к фильтру для дизельного топлива – он должен сохранять работоспособность и при очень низких температурах. Холод вызывает в дизельном топливе кристаллизацию парафина, который может забить обычный фильтр

Качественные топливные фильтры предотвращают это, возвращая в фильтр подогретое топливо. Специальный элемент, встроенный во многие фильтры, контролирует температуру топлива и обеспечивает оптимальную смесь подогретого топлива и топлива из бака.

А вот что может произойти с фильтрами без элемента, контролирующего температуру: поскольку без циркуляции топливо не нагревается, то оно становится вязким, и к тому же в нем появляются кристаллы парафина. Они попадают в фильтр и забивают его. Постепенно топливо перестает поступать в систему впрыска, в результате чего двигатель теряет мощность и глохнет.

Устранение неисправностей системы питания дизельного двигателя

Если двигатель не запускается, то первым делом стоит проверить наличие топлива. При низких температурах оно может загустеть, поэтому для запуска двигателя в морозы поможет специальный подогрев дизельного топлива.

Следующей причиной может быть наличие избыточного количества воздуха в системе питания. Такие ситуации возникают вследствие негерметичности системы. Для устранения лишнего воздуха необходимо прокачать систему и устранить ее негерметичность.

Трубопроводы, заборник в баке и топливные фильтры могут быть засорены. Вода в них может замерзнуть. Необходимо отогреть их и тщательно прочистить ветошью, смоченной в горячей воде.

Если двигатель не развивает заявленную мощность и сильно дымит — то необходимо проверить воздушный фильтр на предмет засорения, проверить содержание лишнего воздуха в топливной системе, регулировку угла подачи топлива, регулировку и засоренность форсунок, неисправность насосов высокого и низкого давления.

Неисправность устраняется очисткой фильтров, прокачкой и удалением лишнего воздуха, регулировкой муфты опережения впрыска у форсунки, заменой или ремонтом насосов высокого и низкого давления, если прогрев не помогает.

Неравномерная работа двигателя возникает вследствие потери работоспособности форсунками, неисправности ТНВД или регулятора. Неисправные форсунки подлежат немедленной замене, а насос стоит отправить на ремонт.

Постукивания в двигателе возникают из-за слишком ранней подачи топлива или, наоборот, повышенной подачи. Такое возникает из-за выхода из зацепление фиксатора рейки. Для устранения необходимо отрегулировать угол начала подачи топлива или заменить рейку ТНВД.

Теперь по порядку о процессе устранения неисправностей. Отстой из топливных фильтров сливается при условии, что двигатель теплый. Сливные пробки откручиваются, и отстой сливается до тех пор, пока не начинает течь чистое топливо. Затем пробки туго завертываются, а топливная система прокачивается ручным насосом. После этого запускается двигатель. Через 3-4 минуты все воздушные пробки будут устранены. Отстой из топливных баков сливается с помощью специальных кранов аналогично.

Для промывки фильтра грубой и тонкой очистки дизельного топлива сливается топливо, снимаются колпаки и промываются чистым дизельным топливом. Затем происходит замена старых фильтрующих элементов. После сборки необходимо удостовериться в отсутствии подсоса воздуха при работающем двигателе. В противном случае болты крепления стаканов к корпусам подтягиваются вручную.

Воздушный фильтр снимается с автомобиля и извлекается фильтрующий элемент. Корпус и инерционная заслонка промываются в дизельном топливе или горячей воде, а детали продуваются сжатым воздухом, очищается сетка воздухозаборника. Поврежденные детали заменяются.

Проверяется герметичность выпускного тракта. Очистка фильтрующего элемента производится с помощью продувки сухим сжатым воздухом или промывки. Фильрующий элемент подлежит замене, если на нем имеются сквозные повреждения.

Средний срок службы фильтрующего элемента составляет около 30000 км. Его промывка должна осуществляться не более трех раз, а продувка — не более шести раз.

Смазка муфты опережения впрыскивания топлива осуществляется через одно из отверстий до проливания масла из другого отверстия. В нее заправляется 0,3 литра моторного масла.

Чтобы проверить угол опережения впрыска топлива необходимо повернуть коленчатый вал в положение, когда метка на ведущей полумуфте окажется вверху, а фиксатор войдет в отверстие на маховике. Если метки на муфте и насосе совмещены — то угол опережения впрыска корректен.

Чтобы установить угол опережения впрыска, необходимо отвернуть 3 болта ведомой полумуфты и поворотом коленчатого вала и муфты опережения добиваются совмещения меток.

Проверка форсунок на давление впрыскивания производится на специальном стенде. Величина не должна отклоняться от значения 18+0,5 мПа или 17 мПа для форсунки, отработавшей определенный срок. Форсунка должна впрыскивать туманообразное дизельное топливо, а впрыскиваемая струя должна иметь форму конуса. Если эти параметры не соблюдены — то требуется ремонт дизельных форсунок. Проверка и регулировка ТНВД тажке осуществляется специалистами по топливной аппаратуре.

Заключение

Мы рассмотрели основные узлы и агрегаты системы питания дизельного топлива и основные ее неисправности. Своевременное прохождение технического обслуживание поможет выявить и устранить эти неисправности и, как следствие, увеличить срок службы дизельного двигателя вашего автомобиля. Удачи и легких дорог!

Замена топливного фильтра

Система фильтрации двигателя автомобиля нуждается в периодической проверке. Вероятность пробега машины в 50 тыс. километров без последствий (на одном очистном элементе) — невозможна. Это обусловлено низким качеством топлива на АЗС.

По факту, замену следует проводить при первых признаках износа топливного фильтра, которыми являются:

нестабильная работа мотора,
снижение тягового усилия,
повышенный расход горючего.

Забивка топливного фильтра проявляется постепенно. Не откладывайте замену элемента — это чревато поломкой в неподходящий момент.

Перебои мотора проявляются в «троении». Запуск автомобиля затрудняется, а иногда двигатель может заглохнуть при движении в гору.

Когда менять топливный фильтр?

Регулярность замены определяют навскидку: ориентируются визуально и по пройденному километражу на новом элементе. Опытные водители проводят самостоятельный осмотр на наличие вкраплений и отложений на улавливающей сетке.

от окисления, которое появляется на патрубках из-за химических реакции;
коррозийных частиц в виде ржавчины;
низкого качества горючего (с присадками для повышения октанового числа);
брак самого ТФ или плохое качество производства узла.

Резиновые патрубки могут за время эксплуатации полопаться или дать внутренние трещины. Мелкие частицы изношенной резины срываются и двигаются по ТС. С медных узлов может сорвать коррозийный налёт, а с механических переходников — ржавчину.

Как часто менять топливный фильтр?

На вопрос: «Через сколько менять топливный фильтр» — конкретного ответа не существует. В руководствах по эксплуатации (для различных марок авто) указаны данные от 30 до 60 тыс. километров. Длительный ресурс фильтра справедлив для европейских стран с чистым топливом на АЗС. Отечественные реалии показывают вдвое заниженные цифры.

Этапы замены фильтра

Порядок замены топливного фильтра отличается для карбюраторных, дизельных и инжекторных автомобилей. Для разных типов авто местоположение топливного фильтра в конструкции существенно отличается.

Как заменить топливный фильтр для разных типов авто?

Карбюратор

Конструктивное расположение элемента выполняется под капотом. Топливный фильтр представляет прозрачную пропускную колбу, изготовленную из полимерного материала. Устройство монтируется в систему трубопровода. Фиксацию входа и выхода выполняют на простые зажимы.

Перед установкой важно не перепутать подключение входного и выходного канала к системе. Указатель на корпусе элемента должен быть направлен к бензонасосу. Процедуру выполняют довольно быстро: после демонтажа и зажима патрубков от протекания — новый элемент фиксируют с помощью отвёртки на винтовые зажимы хомутов

Процедуру выполняют довольно быстро: после демонтажа и зажима патрубков от протекания — новый элемент фиксируют с помощью отвёртки на винтовые зажимы хомутов.

Не следует менять расположение фильтра относительно двигателя. Близкий контакт с перегретой поверхностью двигателя может расплавить поверхность пластиковой колбы, а топливо перегреть до газообразного состояния.

Инжектор: порядок и нюансы замены

Подача топлива в камеру сгорания выполняется под значительным давлением. Из-за этой особенности очистной элемент должен выдерживать большую непрерывную нагрузку на стенки конструкции. Топливный фильтр для инжекторного типа производится из металла, а крепление элемента выполняется на плотном резьбовом соединении. Местоположение зависит от марки авто — устанавливаются под автомобилем или в плоскости моторного отсека.

Последовательность замены фильтра следующая:

Найдя топливный фильтр, снизьте давление в топливной системе. Понадобится вынуть средний элемент из блока предохранителей, который находится в салоне (возле коробки передач).
Заведите двигатель и подождите некоторое время до самостоятельной заглушки.
Подберите инструмент для демонтажа и установите новый ТФ с учетом движения горючего.

Закрепив элемент, попробуйте прокрутить несколько раз стартером, так как мотор заведётся не с первого пуска.

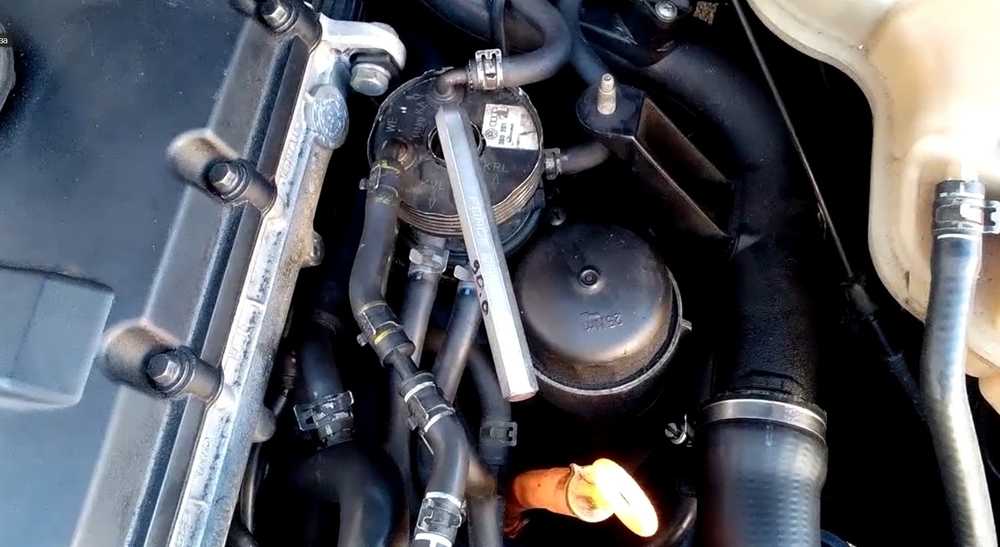

Дизель

Проведение работ с топливным фильтром состоит с нескольких этапов:

отвинчивают колесо и снимают подкрылок,
отключают и демонтируют датчики от системы,
достают штуцера и отвинчивают пробку,
проводят замену элемента и герметизирующих расходников.

Пошаговую сборку узла осуществляют в обратном порядке. Проводят пробный запуск мотора: из-за воздуха в топливной системе двигатель может запуститься после нескольких попыток.

Замена фильтра, или его составляющих

На некоторых моделях машины предусмотрена полная замена фильтра. В таком случае нужно установить уже новый фильтр в обратном порядке. Но данный метод не экономичен, и требует больших затрат. Поэтому на некоторых марках, меняют только часть фильтра. Эта процедура требует аккуратного выполнения работы, и больших затрат по времени.

Вначале, необходимо снять датчик воды, который установлен в корпус при помощи резьбы. После чего, можно начать откручивать болты, которые предназначенные для отвертки типа TORX. Наконец виден картридж (фильтрующий элемент, который нужно заменить). При помощи плоскогубцев, или молотка с зубилом, достаем или выбиваем его из основания. И в завершении всего нужно хорошо очистить все поверхности.

Наша цель — обеспечить идеально сухую и чистую поверхность. В автосервисе, обычно используют сжатый воздух. Такой метод позволяет устранить все посторонние предметы, и высушить поверхность за довольно короткий промежуток времени. Без компрессора придется затратить намного больше времени и сил

Важно найти большое количество чистых тряпок без ворса, и протереть насухо поверхность. В итоге, должен получится идеально чистый, сверкающий от чистоты сухой корпус фильтра

После чего, можно приступать к завершающему этапу.

Можно устанавливать новый картридж фильтра.

Важно: второй раз резинка уплотнения не используется, и поэтому в комплекте с картриджем всегда идет новое резиновое кольцо. Затягивать датчик воды лучше руками, но до упора

После всех манипуляций с фильтром, его можно собирать обратно. Устанавливаем его на законное место, и подключаем топливные трубки, в той же последовательности, в какой они были. Надеваем подкрылок, и прикручиваем колесо на место. Опускаем машину на землю. Но это еще не все

Затягивать датчик воды лучше руками, но до упора. После всех манипуляций с фильтром, его можно собирать обратно. Устанавливаем его на законное место, и подключаем топливные трубки, в той же последовательности, в какой они были. Надеваем подкрылок, и прикручиваем колесо на место. Опускаем машину на землю. Но это еще не все.

Фильтр пустой, а значит машина не заведется. Для успешного запуска, нужно выкачать весь лишний воздух. Для того чтобы не врезаться в систему подкачки, некоторые производители предусмотрели специальную грушу. Откачивайте воздух, пока машина не заведется.

Но лучше всего обратится к специалистам. В автосервисе работают опытные люди, способные быстро и качественно заменить фильтр для топлива. В таком случае, у вас будет полная гарантия положительного результата.

О пользе фильтра тонкой очистки топлива

Попадание абразивных частиц в двигатель плохо сказывается на его ресурсе. Несмотря на это, многие автомобилисты рассчитывают исключительно на «сеточку» в баке, бензонасосе, карбюраторе, ну и еще, конечно, на «совесть» производителей топлива. В своей сегодняшней статье я хочу поговорить о необходимости установки в топливной системе еще одного фильтра, то есть фильтре-отстойнике тонкой очистки топлива.

Стандартные автомобильные «сеточки» могут задержать мелкие частицы, размер которых составляет около 100 мкм. Для сравнения скажу, что у фильтров тонкой очистки этот порог составляет 15 мкм, при условии, что он создан в соответствии с требованиями ОСТ и ТУ. Фильтры тонкой очистки делятся на неразборные и разборные.

Разборные фильтры состоят из керамического или латунного сетчатого элемента. По своему предназначению они относятся к многоразовому типу и подлежат регулярной промывке и очистке.

Неразборные фильтры принадлежат к одноразовому типу и состоят из фильтрующей шторы, состоящей из бумаги. Стоимость этих фильтров не большая. Многие автомобилисты устанавливают фильтр тонкой очистки перед карбюратором, однако опытный водитель сразу скажет, что это не правильно, и что установить его необходимо до бензонасоса. На этом участке топливопровода практически нет давления, поэтому протечка маловероятна. Такая система обеспечит подачу уже очищенного бензина в насос.

Требования к фильтру, предназначенному для установки на двигатель, с системой впрыска топлива несколько иные, поскольку форсунки такого агрегата очень «капризны» и требуют исключительной чистоты бензина. Давление в системе питания инжекторных двигателей довольно-таки высокое, поэтому в целях безопасности корпус делают немного прочнее, изготавливая его из алюминия или стали. В связи с этим стоимость таких моделей фильтров по сравнению с обычными на порядок выше.

Прозрачные фильтры — более удобны и практичны, поскольку позволяют контролировать степень загрязнения фильтрующего элемента. В идеале, нормально работающий фильтр должен быть наполовину заполненным бензином при работающем моторе. В случае появления пузырьков воздуха, можно сделать вывод, что бензонасос неисправен. Также при пустом «стакане» можно сделать заключение, что в магистрали имеется закупорка, это может быть: засорение трубки, соединяющей бак с атмосферой. Если же фильтр заполнен до краев, это значит, что фильтр «забит» — необходима срочная его замена.

В дизельных двигателях топливо впрыскивается и распыляется непосредственно в камере сгорания, где происходит сжатие нагретого воздуха и топливной смеси. Работоспособность дизелей, а также их топливной аппаратуры зависит не только от качества топлива, но и от наличия воды и абразивных примесей, способных вывести из строя всю систему за несколько минут.

Экстрагирование топливом воды из воздуха — большая проблема для дизельных двигателей. Прежде чем попасть в камеру сгорания, соляре приходится проделывать огромный путь. Испаряясь под воздействием температуры двигателя, вода способна образовывать в трубопроводе паровую пробку, которая в свою очередь способна вызывать коррозию кромок отверстий, кроме того увеличивают расход топлива.

Работа фильтра-отстойника в холодную пору года имеет некоторые отличия.

1.Топливо подается в фильтр, проходя путь от впускного отверстия, сквозь подкачивающий насос и уже после этого вниз к отстойнику.

2. В холодное время года «свеча накала» подогревает топливо до оптимальной температуры, для того чтобы обеспечить возможность надлежащего фильтрования фильтром тонкой очистки всех чужеродных вредных для двигателя элементов: воды, грязи, обеспечивая нормальный процесс смесеобразования.

3. В отстойнике собственно и происходит выпадение воды и твердых частиц.

4. Завершающий процесс фильтрации происходит с участием фильтрующего элемента тонкой очистки.

Как заменить фильтрующий элемент.

Чтобы произвести замену фильтрующего элемента, необходимо сделать следующее:

1. Заглушите двигатель;

2. Выкрутите свечу накаливания;

3. Дайте возможность солярке стечь;

4. После этого выкрутите болт, который находится в крышке фильтра, затем извлеките фильтрующий элемент;

5. Далее, при помощи чистой ветоши протрите стакан отстойника;

6. Установите новый элемент с уплотнительными кольцами;

7. Закройте крышку фильтра и произведите закачку топлива.

8. Убедитесь в отсутствии подтеканий, после чего смело заводите двигатель.

Вот и все. Желаю удачи!

О пользе фильтра тонкой очистки топлива Пожалуйста, оцените эту страницу

Зачем он нужен

Существует фильтр грубой очистки, который идет первым от бензобака. Ведь сначала открывается крышка, где находится топливный бак, туда вставляется пистолет, нажимается волшебная кнопочка и топливо течет. Да, попутно это забирает много ваших денег, но что поделаешь. Расположение бака может быть слева и справа, но это особой роли не играет. Грубая очистка, представляющая собой сетку, которая задерживает крупные частицы мусора.

Затем следует фильтр тонкой очистки. Именно про него мы будем говорить. Такой элемент называют топливным фильтром. С его помощью задерживаются мелкие частицы. Но даже они могут проникать в ваш дизельный мотор или бензиновый инжектор.

Пыль, грязь, мусор, элементы ржавчины. Все это может проникать в систему, из-за чего оказывается забитый патрубок, трубка, клапан, топливный шланг, узлы бензонасоса. Ничего хорошего из этого не выйдет, если не будет произведена своевременная замена.

Чтобы понимать, как заменить фильтр, какой элемент выбрать и как подобрать аналог тому устройству, которое вы собираетесь менять, нужно иметь хотя бы элементарные представления про столь важный компонент автомобиля.

Предлагаю начать с разновидностей.

Виды

Современные топливные фильтры, устанавливаемые на автомобили Форд Фокус, Ниссан Альмера, Хендай Солярис, Нексия, Мазда, Опель, BMW e60, Рено Логан и Меган, Киа Рио и множество других, имеют минимум две степени очистки.

Первая степень. Это грубое очищение, позволяющее избавиться от крупных загрязнений. Не путать с обычной сеткой в баке, которая не везде есть.
Вторая степень. Тонкая очистка. Это основная задача, которая ложится на плечи фильтра.

И тут у вас наверняка возник главный вопрос — где находится фильтрующее устройство? Я не знаю. Нет, я могу ответить, но если вы мне назовете конкретно, какая марка вашего авто или какого года выпуска. Ведь на той же Нива Шевроле, разных моделях Опель, Тойота, Мазда, на Фольксвагене Пассат Б3, а также на отечественных ВАЗ 2114, 2112 и 2110 расположение может отличаться.

Однако они всегда находятся где-то между двигателем и бензобаком, поскольку задача фильтра — предотвратить попадание загрязнений в мотор, пока топливо двигается от бака к мотору. А что находится в самом бензобаке? Верно, устройство грубой очистки. Это дополнительный фильтрующий элемент, чтобы всякие недобросовестные АЗС не портили вам вашу машину.

Теперь что касается самих видов фильтров. Какой элемент будет стоять на автомобиле? Это зависит от типа двигателя. Их, как вы знаете, три. Если не считать электромоторы. Ну там потребности в топливном фильтре нет, как вы понимаете.

Потому различают три вида фильтров:

карбюраторные;
дизельные;
инжекторные.

Расположение

Вот купили вы себе новенький седан и думаете, что для этого двигателя пора бы поменять фильтр. Хотите выбрать лучший? Ну тогда присмотритесь к устройствам Cummins (Камминз). Mann, Герц (Herz). Они неплохо себя зарекомендовали, да и стоят достаточно немного.

Вы наверняка знаете, дизельный у вас мотор, инжекторный или карбюраторный

Это важно, чтобы понять расположение фильтра тонкой очистки, то есть нашего сегодняшнего героя

Карбюратор. В этих моторах ТФ (топливный фильтр) ставят перед самим карбюратором, и часто находится в прозрачном корпусе, чтобы контролировать загрязнение. Это самые элементарные устройства, ведь карбюратор наименее требователен к качеству горючего.
Инжектор. Здесь используют форсунки, а потому требуется высококачественная фильтрация. Да и топливо подается под большим давлением. Потому фильтры заключают в прочные корпусы из металла. ТФ приходится регулярно обслуживать, чистить и следить за его состояние. Их ставят преимущественно под днище машины, чтобы было проще демонтировать и менять.
Дизель. Дизельный двигатель тоже нуждается в качественно очищенном горючем, поскольку система достаточно чувствительная. Дизельное топливо отличается повышенным содержанием влаги, нежели бензиновый состав. ТФ разработан так, чтобы фильтровать мусор и удалять скапливающуюся влагу. Для этого предусмотрен сепаратор. Расположение достаточно простое — между двигателем и насосом, который качает топливо.

Любая топливная система обязательно должна включать в себя ТФ. Меняют их в сборе, то есть нет смысла снимать сами фильтрующие элементы (обычно это специальная бумага), оставляя пластик или металл. Обязательно смотрите на номер и артикул того фильтра, который установлен на вашу машину, сверяйтесь с руководством по эксплуатации от завода. Это единственный источник правдивой информации касательно обслуживания конкретно вашего автомобиля в этой комплектации и с этим типом двигателя.

Особенности топливных фильтров для дизельных двигателей

Вода в дизельном топливе – это давно известная проблема, и она имеет несколько причин возникновения. Свободная вода отделяется от топлива, как правило, при помощи фильтров-сепараторов.

Как заменить фильтр-отстойник

Для самостоятельной замены разборного топливного фильтра на дизельном авто элемент отсоединяется от системы питания. Далее потребуется его разборка при помощи ключей. Топливо из фильтра сливают в заранее приготовленную емкость, внутри корпус детали тщательно вычищается и продувается перед заменой фильтрующего элемента.

Менять элемент необходимо с учетом обязательного отключения зажигания. Замена топливного фильтра дизельного двигателя своими руками предполагает наличие:

патрона фильтра (фильтрующий элемент);
тары, куда будет сливаться топливо;
инструмента для откачки (вакуумный насос);
уплотнительного кольца (устанавливается на крышку фильтра);
защитных перчаток;

Начинать замену фильтрующего элемента необходимо с отвинчивания крышки топливного фильтра. Следующим шагом становится выкручивание патрона. В этот момент понадобится подставить заготовленную емкость, так как солярка начнет вытекать. Затем снимаются все крепежные элементы и отключаются топливные шланги. По окончании можно снять крепление корпуса.
Для удаления скопившейся воды используется ручной вакуумный насос. Дополнительно может потребоваться очистка и промывка от отложений и грязи, а также необходимость продуть корпус сжатым воздухом. После этого ставится новый фильтрующий элемент. Также заменяется уплотнительное кольцо, затем крышка фильтра закручивается. Далее собранный фильтр ставится на место.

Для заполнения фильтра соляркой достаточно включить зажигание. Насос подкачки в топливном баке подаст горючее и выдавит излишки воздуха

Обратите внимание на то, чтобы все крепежи и элементы после сборки были хорошо затянуты. Это позволит исключить вероятность завоздушивания системы питания и обеспечит правильную работу элемента

Подсос воздуха в топливную систему дизельного…

Завоздушивание топливной системы дизеля: признаки неисправности и диагностика. Как самостоятельно найти место подсоса воздуха, способы решения проблемы. Читать далее
Подогрев дизельного топлива своими руками

Самостоятельная реализация подогрева дизтоплива: топливозаборник, фильтры грубой и тонкой очистки. Монтаж нагревательных элементов. Проточный подогрев. Читать далее
Почему дизель плохо заводится «на холодную»

Причины затрудненного «холодного» пуска дизельного двигателя. Компрессия, свечи накаливания, дизельные форсунки, ТНВД, парафин или вода в топливной системе. Читать далее
Подогреватель топлива дизельных двигателей

Виды и особенности предпусковых подогревателей дизельного топлива. Маршевые подогреватели для постоянного поддержания температуры дизтоплива в движении. Читать далее
Промывка и очистка сажевого фильтра дизельного ДВС

Почему забивается сажевый фильтр. Эксплуатация, профилактика. Основные способы очистки фильтра со снятием и без, жидкости для промывки. Как лучше прочищать. Читать далее
Присадки, замена топливного фильтра, подогрев бака

Запуск дизельного мотора зимой. Присадки-антигели в солярку, керосин и замена топливного фильтра. Обогрев топливного бака, свечи накаливания, аккумулятор. Читать далее

Проблемы, которые решают дизельные топливные фильтры

Основной задачей таких фильтров является предотвращение проникновения абразивных примесей и смол, образующихся из-за химических реакций, в топливную магистраль и камеры сгорания. Из-за большого содержания влаги в дизтопливе, в отличие от бензина, дизельные топливные фильтры должны конденсировать воду и в большом объёме удалять её из аппаратуры подачи горючего.

Вместе с тем в дизельном топливе отмечается высокое содержание парафинов, которые кристаллизуются при отрицательных температурах. Попадание таких частиц в двигатель зачастую становится опасным для него. Лучшим способом борьбы с данной проблемой является использование фильтров с подогревом.
