Ремонт турбины дизельного двигателя своими руками

Когда из строя выходит двигатель, это серьезный сигнал о том, что автомобиль находится не в лучшем состоянии. Вскоре могут начать выходить из строя другие агрегаты. В этом случае лучше всего задуматься о приобретении новой машины. Сегодня можно выбрать как новое транспортное средство зарубежных производителей, так и с пробегом https://keyauto.ru/, но также в отличном состоянии. Тем более что машины из других стран обычно отличаются высоким качеством сборки и комфортом.

Или же можно научиться ремонтировать двигатель своими руками.

Чистка турбины

Восстановить рабочее состояние агрегата можно путем его очистки, для этого его предварительно надо разобрать. Выполняется эта процедура в гаражных условиях.

Что понадобится?

Чтобы разобрать агрегат и выполнить его очистку, подготовьте:

  • гаечный ключ на 10,
  • ключ звездочку на 20,
  • молоток,
  • отвертку с плоским наконечником,
  • средство WF-40,
  • наждачную бумагу.

Алгоритм действий

Процедура очистки выполняется так:

Отверстия для моторной жидкости надо предварительно закрыть. Это обеспечит качественную герметизацию агрегата и позволит не допустить попадания в него сторонних предметов.
Выкручиваются шесть винтов по кругу агрегата. Три элемента крепления предназначены для фиксации скобы актуатора. После выкручивания актуатор отключается от турбины, для этого выполняется демонтаж стопорного кольца, используется отвертка. Действие выполняется аккуратно, чтобы не повредить кольцо.
С помощью наждачной бумаги производится зачистка стыковой части картриджа с горячей улиткой. Выполняется очистка канавки, после чего в нее заливается средство WD-40

Лучше оставить агрегат в таком состоянии на ночь, это позволит качественно окиснуть всем загрязнениям.
Затем осторожно надо постучать молотком по горячей крыльчатке. Обстукивание производится по кругу и без фанатизма, чтобы не допустить повреждения агрегата

Для большего удобства холодную крыльчатку можно зажать в тиски
Обстучав агрегат несколько минут, горячая крыльчатка может отсоединиться от картриджа, но важно, чтобы она отходила равномерно. Если в итоге так называемая улитка будет перекошена, это приведет к ее повреждению.
Картридж с холодной крыльчаткой разбирать не нужно, разбору подлежит только горячая составляющая
Производится демонтаж направляющих роликов, извлечение кольца, которое связывает лопатки. После этого выкручиваются три винта ключом-звездочкой. Выполнив эту задачу, между корпусом агрегата и крыльчаткой можно увидеть три шайбы их потерять нельзя.
Производится вычищение продуктов нагара из корпуса крыльчатки, а также геометрии. Для удаления загрязнений устройство можно поместить в емкость с дизельным топливом. Допускается использование специальных насадок на дрель либо наждачной бумаги. Суть в том, чтобы произвести разбор и очистку каждой лопатки отдельно. Если эти элементы цепляются за корпус крыльчатки, их надо немного подточить.
После выполнения очистки процедура сборки выполняется в обратной последовательности. При затягивании винтов ключом-звездочкой нельзя переусердствовать, иначе элементы крепления можно сорвать.

 Холодная и горячая крыльчатки турбины
 Внутренняя часть горячей крыльчатки
 Корпус горячей улитки , подлежит очистке от нагара

Ремонт турбины своими руками

Чтобы отремонтировать турбину своими руками, надо ее вначале снять. После того, как открутите все болты крепления улиток турбинной и компрессорной части. Обычно, при снятии компрессорной улитки, проблем возникнуть не должно. А вот турбинная, как правило, может намертво прикипеть.

Чтобы ее снять, способов есть не так уж и много. Например, русский метод – киянкой. Но, будет лучше, если вы используете для этого болты крепления улитки и спокойно её отодвинуть. Эта улитка сама располагается на конусе, поэтому придется приложить усилия. Откручивать ее надо постепенно, не спеша, со всех боков одинаково.

Обязательно надо проследить, чтобы не произошла деформация колеса турбины. Этот способ может быть нелегким из-за конструкции самой турбины. Иногда, все-таки, приходится использовать и киянку.

Чтобы снять компрессорную улитку, можно использовать разные способы. Например, у GT17 она крепится при помощи болтов, а на GT25 – благодаря стопорному кольцу

Здесь очень важно не потерять шайбы

После того, как вы сняли стопорное кольцо и открутили болты, снимайте улитку. Но, только так, чтобы не испортить колесо.

Проверьте люфт вала, когда в ваших руках уже окажется картридж. Не должно быть люфта продольного. А вот поперечный может быть ощутим, однако, она тоже не должна болтаться в разные стороны даже на миллиметр. Но, нелюфтящий или люфтящий ТКР еще не значит, что турбина не будет есть масло так, что расход на масло будет ровно таким же, как и на бензин.

После этого снимаем колесо компрессора. Используйте для этих целей кусачки, у которых раздвижные губки. А второй конец вала просто зажмите фигурной оправкой или чем-либо еще, что будет подходить для этого. Не забывайте, что компрессорный вал имеет именно левую резьбу.

Скорей всего, компрессорное колесо самостоятельно с вала не снимется. Так что придется для этого использовать обычный универсальный съемник. Нужно пометить взаимное расположение колеса и гайки в отношении друг друга. Это необходимо, чтобы не была нарушена балансировка.

Стопорные кольца держат кольца уплотнительные. Втулки вала держатся с помощью трех болтов Т15. Как правило, причиной люфта получаются как раз втулки. Одно стопорное кольцо держит вкладыш, который со стороны компрессора. Со стороны турбины же вкладыш держится с помощью двух стопорных колец.

Очень хорошо и тщательно необходимо очистить от отложения грязи и нагара картридж. Также очистить надо и колеса. А с вала снять уплотнительное кольцо.

Ремонтный комплект для ТКР у вас уже должен быть. В типичном таком комплекте есть полный набор колец, сальников, шайб, метизов и вкладышей. Если у вас болтаются номинальные вкладыши, то нужно будет проточить и сбалансировать вал. Как правило, ремкомплекты содержат вкладыши не одного размера. Вкладыши эти надо очистить, а затем смазать маслом.

Внутренние стопорные кольца нужно установить в картридж. Обязательно убедитесь, что вошли они в пазы полностью. Потом вставляйте турбинный вкладыш. Вначале только смажьте его моторным маслом. Зафиксировать его надо с помощью стопорного кольца. Потом вставляйте и компрессорный вкладыш. Втулку смажьте, на нее наденьте маслосъёмное кольцо, пластину поставьте, и болты Т15 затяните. Затягивать нужно достаточно сильно, но не стоит переусердствовать.

После того, как вы все соберете, смотреться оно будет достаточно презентабельно. Потом установке подлежит и грязезащитная пластина, Фиксируйте ее стопорными кольцами. После этого установите маслосъёмное кольца. Этот процесс достаточно скучный и длительный, так как одеть кольца на вал не очень просто. После чего вставьте вал, предварительно смазав его. Гайку затяните моментом 2,5Нм – 5Нм. Отдраенные улитки тоже надо поставить на место. Это легкий процесс. После этого инсталлируйте вестгейт.

Сроки эксплуатации турбины на дизельных двигателях: мнение автовладельцев

Жива до сих пор

«Судя по отзывам о ремонте турбин дизельных двигателей большинства автовладельцев, то правила эксплуатации таковы: заливать качественную смазку и вовремя ее менять, придерживаться правильного режима охлаждения при стопе. Тогда на протяжении всего срока эксплуатации ремонт турбины на дизельном двигателе не потребуется. На моем авто пробег 147 000 км, и турбокопрессор был и есть в идеальном состоянии».

Ресурс не меньше, чем у самого двигателя

«Откатал на моей Audi TDI двухлитровой 226 000 километров. Не так давно проводил технический осмотр, турбина стоит оригинальная заводская, работает без нареканий. Сервисмены сообщили, что ресурс турбокомпрессора точно такой же, как и дизельного мотора. Причем и вариатор прослужит столько же. В Германии всегда делали и будут делать долговечные машины. Ведь у них есть и опыт, и репутация брендов хорошая».

Многое зависит от топлива

«Довелось наблюдать движки, которые откатали больше 200 000 километров. Однако их хозяева заботятся о своих автомобилях, заливают присадки, используют только качественное топливо, и вообще знают эти моторы, как свои пять пальцев. Я считаю, что если горючее хорошее, то с машиной все будет нормально. Но если один раз залить низкокачественную солярку, механизм сломается».

Пробег тут мало о чем говорит

«Как работает турбина на дизельном двигателе? Представьте, что вы разбудили спринтера и сонного заставили его бежать, вряд ли он прибежит к финишу первый. И после бега его дыхание сразу же не успокоится. То же самое и с турбокомпрессором

Не важно, сколько вы откатали на машине, это никак не влияет на работоспособность турбины. Был у меня автомобиль с пробегом 240 километров, но давление в турбине было нормальным, убедились в этом, когда провели замеры в автосервисе».

Легко можно и новую загубить

«Собираетесь взять подержанный автомобиль либо контрактный турбокомпрессор? Гарантии, что ремонт не потребуется, нет

Даже если мотор и турбина новые, сломать все можно на сутки. Причем восстановить силовой агрегат уже не получится. Здесь даже не потребуется ездить на машине в экстремальном режиме. Просто неправильно заглушите двигатель либо вырубите пару раз зажигание, если двигатель работает на не оборотах ХХ, а намного выше».

Все дело в уходе

«На моем авто охлаждение турбокомпрессора осуществляется при помощи антифриза, причем механизм закрыт защитным кожухом, есть электроуправление. Думаю, что служить турбина будет очень и очень долго. Уже откатала 180 000 км, никаких проблем не возникало. Лопасти чистые, как первый снег. Весь секрет в правильном уходе».

Преимущества турбокомпрессора.

  1. Оснащенный турбокомпрессором двигатель имеет экономические и
    технические преимущества в сравнении с атмосферным (безнаддувным)
    давлением
  2. Двигатель с турбокомпрессором имеет более высокую массу и
    мощность чем атмосферный двигатель
  3. Двигатель с турбокомпрессором не такой огромный, как
    атмосферный, с той же мощностью

Кривая крутящего момента двигателя оснащенным турбокомпрессором,
лучше адаптируется к специфическим условиям эксплуатации. Это,
например, когда водитель огромного и тяжелого грузового автомобиля
значительно реже переключает передачи на дороге горной местности,
плюс само вождение будет более “мягким”.

Также отметим, что на базе атмосферных двигателей можно
производить версии, оснащенные турбокомпрессором, которые будут
отличаться по мощности.

  1. Турбокомпрессор, укомплектованный в двигатель обеспечивает
    лучшее сгорание топлива. И это подтверждает уменьшение потребления
    топлива грузовиками на больших пробегах
  2. Улучшая сгорание, турбокомпрессор уменьшает выброс токсичности
    отработавших газов
  3. Двигатель с турбокомпрессором работает намного стабильнее
    своего атмосферного аналога такой же мощности, и издает меньше
    шума
  4. Турбокомпрессор для двигателя и всей системе сгорания выступает
    как определенный глушитель в системе выпуска

Ремонт турбокомпрессоров (ремонт турбин).

Современный турбокомпрессор – высокотехнологическое устройство,
следовательно, и ремонт турбин представляет
собой сложную задачу, которая требует у мастеров внимательности,
аккуратности, технических навыков с использованием качественных
материалов.

Если Вы заметили какие-либо неполадки на своей технике,
связанные с турбинным оборудованием, то вам необходимо моментально
проконсультироваться у специалиста, мастера, и предпринять
соответствующие меры.

Здесь главная задача мастера – определить все причины,
содействующие проблемам с турбиной. Быстро и эффективно разобраться
в неполадках, и решить их, заказав ремонт турбины.

Что касается причин, которые содействуют выходу турбокомпрессора
из строя, то их может быть много. Например, значительно высокая
температура отработавших газов, большая частота вращения вала и
другие.

Также повредить турбину можно обычными (естественными) причинами
неисправностей, не задавая больших нагрузок на двигатель:

  1. Масляная недостаточность
  2. Загрязнение масла химическими элементами
  3. Загрязненный воздушный фильтр
  4. Перегрев турбокомпрессора
  5. Иные предметы, попавшие в улитку компрессора или механической
    турбины

Определяя и убирая все эти причины, и возможные другие, ремонт
турбокомпрессоров и диагностика проходит следующим образом:

  1. Разбирается все оборудование, детали тщательно очищаются и
    моются от смазки
  2. Проводится дефектация, поиск трещин и признаков износа
    турбин
  3. Проводятся ремонтные токарно-слесарные работы
  4. Устанавливаются новые комплектующие на турбокомпрессор
  5. Балансируется ротор вала и турбина, затем собирается, и
    проводится диагностика на утечку масла
  6. По окончании, устанавливается улитка и чугунка

Проделывая весь вышеперечисленный комплекс мероприятий по
ремонту турбокомпрессоров можно ремонтировать турбинное
оборудование любой сложности: для легковых и грузовых автомобилей,
автобусов, сельскохозяйственной, строительной техники и т.д.
главное производить ремонт в заводских условиях .

Качественный ремонт турбин практически невозможен без
качественного спецоборудования.
Балансировка – один из самых
важных и основных моментов в ремонте турбокомпрессора, без
проведения этой операции или проведения некачественной
балансировки, ремонт можно считать недействительным.

Ремонт турбин для легковых и грузовых
автомобилей, микроавтобусов, спецтехники необходимо производить
опытными, квалифицированными специалистами в области
гидрооборудования. К ремонту турбокомпрессора необходимо прилагать
гарантийный талон, и обязательно инструкцию по установке и
эксплуатации.

В конце отметим, что любой турбокомпрессор или механическая
турбина нуждаются в определенном обслуживании. А именно, всегда
нужно следить за смазкой всего оборудования. Потому, как недостаток
масла обычно приводит к сильному износу, а то и выхода из строя
запчастей.

Частые и основные признаки неисправности – это черный или
синеватый дым из выхлопной трубы, сокращенная мощность двигателя,
увеличенный расход моторного масла или шум при работе
турбокомпрессора.

На двигателе, который отлично работает, вовремя и качественно
обслуживается, турбокомпрессор может безотказно работать в течение
многих лет. Следовательно, не будет необходимости задумываться про
ремонт турбокомпрессоров на своей технике на
протяжении долгого времени.

Восстановление геометрии турбины

В компании Турбомикрон рассказали, что ремонт турбин с поломками геометрии выполняется только путем механической чистки и устранения причины перебоев в работе системы, поскольку кроме засора лопаток нагаром, причина плохой работы геометрии может быть в изношенном клапане актуатора.

Безусловно, работу по восстановлению агрегата лучше доверить профессионалам. Кроме быстрого определения проблемы и качественного решения, они правильно отрегулируют работу геометрии на специальном стенде. Сделать это в домашних условиях не только трудно, но и чревато дополнительными проблемами. Плюс, специалисты дадут гарантию на свою работу от 1 до 3 лет. Это удобно и надежно.

Источник

Устройство турбокомпрессора.

  • Турбина с крыльчаткой.
  • Воздушный центробежный насос.
  • Компрессор.
  • Жесткая ось, которая их связывает.
  • Подшипники, кольца, клапаны, уплотнения и другие мелкие детали.

Не всегда эти неисправности относятся к проблемам турбокомпрессора, иногда это может быть что то другое, например нужно произвести ремонт глушителя своими руками.

Отработанные газы вырываются из двигателя и попадают на крыльчатку турбины. Она превращает их энергию из кинетической в механическую, а насос через воздушный фильтр подает свежий воздух в компрессор, который сжимает его и отправляет в двигатель. Весь этот процесс помогает увеличить мощность двигателя на 20-50%, повышая эффективность и скорость сжигания топлива.

Какие бывают неисправности турбокомпрессора и как их распознать?

  1. Ваш двигатель внезапно как-будто утратил мощность.
  2. Из выхлопной трубы вырывается дым черного или темно-синего цвета.
  3. Увеличился расход масла.
  4. Изменился звук работы мотора и турбокомпрессора.

Все это свидетельствует о том, что пора убедиться имеется ли у вас в наличии ремкомплект турбокомпрессора и проверить исправность не только турбокомпрессора, но и, в первую очередь, мотора автомобиля и всех его навесных агрегатов. Не пренебрегайте этим советом, потому что качественно обслуживаемый и нормально работающий двигатель обеспечивает безотказную работу турбокомпрессора на протяжении долгих лет.

Сразу скажем, что ни один специалист не посоветует разбирать и ремонтировать турбокомпрессор самому. Причины этого приводятся веские и достаточно будет назвать хоть одну из них. Например, малейшая песчинка при попадании в агрегат способна вывести его из строя. Но есть и другое мнение — если кто-то это делает, то смогу и я! Если вы решили разобрать и отремонтировать турбокомпрессор своими силами, приготовьте минимальный ремкомплект турбокомпрессора: вкладыши нескольких размеров, полный набор всевозможных сальников, кольца, шайбы, винты, шурупы и запасные вкладыши. Будьте предельно аккуратны и помните, что разобрать что-либо легче, чем собрать. Отмечайте по возможности все места креплений деталей и их положение относительно друг друга.

Итак, начинаем ремонт турбокомпрессоров в условиях собственной мастерской.

  1. Снимаем турбину и освобождаем ее от всех винтов. Болты крепления улиток также открутим.
  2. Проверяем обе крыльчатки: турбину и компрессор. Их отремонтировать невозможно, а придется заменить в случае неисправности.
  3. Вал, на котором крепятся компрессор и турбина можно пытаться отшлифовать. Потом надо будет заменить подшипники другими, которые подойдут по размеру.
  4. Чтобы снять колесо компрессора, понадобятся кусачки с раздвижными губами. И надо обязательно учитывать, что на компрессорном валу левая резьба!
  5. Проверить допустимый ли люфт вала в условиях обычной мастерской очень сложно. Но тут мы идем на риск, уповая на удачу и возможность позже обратиться все-таки в мастерскую.
  6. Воспользовавшись универсальным съемником, пытаемся снять с вала компрессорное колесо.
  7. Втулки вала очень часто бывают причиной люфта.
  8. Очищаем и промываем специальными средствами все детали. При сборке некоторые узлы и детали принудительно смазываем маслом, которое используется при работе автомобиля. Перечень таких деталей различен в каждом конкретном случае.
  9. Не забыть поздравить себя самого после того, как удалось собрать турбокомпрессор! А если он еще и работает, вам пора подумать о смене профессии. На станции техобслуживания хорошая зарплата…

Прежде чем решаться разобрать и собрать турбокомпрессор далеко не в идеальных условиях, не имея опыта подобной работы, взвесьте еще раз самым тщательным образом все за и против.

В профессиональной мастерской есть возможность диагностировать все узлы и детали любого турбокомпрессора на всех этапах ремонта, включая до и после разборки и сборки. И там созданы условия чистоты, которых невозможно достичь в домашней мастерской при всем желании. Ведь у вас не стоит в гараже специальный агрегат — моечная машина высокого давления, например? А балансировочный стенд? Как вы поняли, мы настойчиво не рекомендуем ремонтировать турбокомпрессор своими руками и настаиваем на этом!

Проверяем обе крыльчатки: турбину и компрессор. Их отремонтировать невозможно, а придется заменить в случае неисправности. Советуем почитать еще одну интересную статью, о том как почистить дроссельную заслонку своими руками.

Лада 21099 турбо PROJECT ORIGIN Бортжурнал Ремонт турбины турбокомпрессора своими руками

Перед ремонтом турбины нужно ее тщательно осмотреть с внешней стороны с целью выявления наличия всех составных частей, внешних дефектов и деформаций.

Затем с турбины снимаются обе «улитки» и визуально определяется состояние обеих крыльчаток. Довольно часто крыльчатки имеют физические повреждения видные не вооруженным глазом. Такие повреждения сразу говорят о том, что ремонт турбины неизбежен.Если турбина гонит масло

Затем происходит дефектовка всех составляющих частей турбины для выявления пригодности каждой части к восстановлению. Части признанные не пригодными — необходимо заменить новыми.

Ремонт турбин дизельных и бензиновых двигателей в принципе ничем не отличаются и происходит в несколько этапов:

После этого, детали прошедшие дробеструйную обработку снова промываются для смыва и полного удаления возможно оставшихся на деталях твердых частиц.Многочисленные повреждения лопаток компрессорного колеса.

Кроме визуально видных повреждений крыльчаток, основными повреждениями являются повреждения опорных подшипников, стопорных колец, втулок и самого вала. Обычно эти повреждения происходят от отсутствия поступления масла к рабочим поверхностям при работе турбины или использование не рекомендованных масел.Повышенный износ шейки вала.

Причина: Количество или давление масла, подаваемого в ТКР, меньше требуемого. При ремонте возможно придется заменить вал на новый. В большинстве случаев вал не меняется.Значительный неравномерный износ шейки вала.

Причина: Грязное масло. При ремонте необходимо вал заменить на новый.Значительный неравномерный износ подшипника.

Причина: Грязное масло. При ремонте все подшипники заменяются на новые.Пригоревшее масло в масляных каналах подшипников.

Причина: Перегрев двигателя или резкое выключение двигателя, некачественное масло. При ремонте все подшипники заменяются на новые.Начало ремонта турбины своими руками.

Затем вал турбины замеряется на износ.Если износ вала турбины находится в пределах нормы, то он поступает на специальный токарно-шлифовальный станок, где шлифуется в ремонтный размер.На специальном станке правиться канавка запорного кольца.Затем происходит процесс балансировки. Он состоит из двух этапов. Сначала вал турбины балансируется в двух плоскостях турбинного колеса.После этого на вал устанавливаются втулки и компрессорная крыльчатка и в таком виде, снова поступает на балансировку.Балансировка турбины на стенде.

Для балансировки турбин для грузовых и легковых автомобилей существуют отдельные специализированные стенды.

Во время балансировочных работ наносятся специальные балансировочные метки, по которым собирается «картридж» турбины. В принципе получается собранная турбина только без «улиток».

Собранный таким образом картридж поступает для тестирования на до балансировочный стенд, на котором на «холодную» крыльчатку подается сжатый воздух и турбина раскручивается до 5.000 оборотов в минуту.

Если все параметры турбины в норме, то к картриджу прикручиваются «улитки».

процесс ремонта

Турбины крайне редко ломаются просто из-за выработанного ресурса. В основном это не правильный режим эксплуатации и технического обслуживания автомобиля, либо неисправность самого двигателя. Если причина необходимости замены старого турбокомпрессора не будет устранена, новую деталь ждет та же участь, именно поэтому всем клиентам мы рекомендуем произвести диагностику старого турбокомпрессора с целью выяснения причины поломки. Тем более что если клиент покупает или ремонтирует турбину у нас — эта услуга предоставляется бесплатно.

Получив неисправную турбину, прежде всего, производится ее тщательный осмотр, выявляются характерные признаки неисправности: недопустимый люфт, поврежденные лопатки, следы утечки масла, заклиненный механизм геометрии и т.п. Если турбокомпрессор выглядит исправным, то его работу проверяют на специальном стенде, если неисправность не подтверждается, тогда причину неисправности следует искать в других узлах двигателя.

Если все внешние признаки указывают на неисправность турбины, ее разбирают. Все детали тщательно осматривают и выясняют причину поломки, затем неисправные и подверженные износу детали отбраковываются, а к повторному использованию допускаются только те детали, использование которых позволит дать надежную гарантию.

Самостоятельная диагностика турбины

Произвести само диагностику неисправной турбины, отталкиваясь от следующих факторах :снижение мощности и давления турбонагнетателя, после исключаются первоначальные всевозможные причины поломки данного агрегата. Делаем следующее открываем полностью дроссельную заслонку, так вы сделаете проверку давления турбо-наддува. Для этого необходимо полностью нажать педаль газа, чтобы двигатель набрал максимальные обороты. Только так вы сможете проверить, набирает ли максимальное давление турбо-наддува. Если токового не наблюдается, то это не значит что данный агрегат пришёл в негодность. Не получения максимально допустимого турбо-наддува происходит по причине избыточного противодавления. Причиной является, часто, забитый катализатор. В данном случае просто необходимо проверить катализатор. Если же катализатор чувствует себя нормально и рабочее состояние стабильно, продолжайте диагностику дальше, переходим к диагностики перепускной заслонки, известной как WestGate. Если Вы являетесь любителем агрессивной и спортивной езды, то перепускная заслонка не закрывается полностью, что приводит к выходу небольшой части газов, мимо клапана. А это значит в турбине отсутствует необходимое количество, что в не производит возможность воспользоваться полным рабочем потенциалом. Так что диагностика заслонки так же необходима.

Причины появления поломок

Неисправности турбокомпрессора появляются по ряду причин.

Чаще всего поломки дизельного двигателя и турбины возникают из-за несвоевременной замены масла.

Длительное использование старой смазки, попадание в нее воды или топлива приводит к быстрому износу подшипников, закупорке масляных каналов или повреждению оси. Неисправный элемент подлежит замене. Отремонтировать его нельзя. К описанным последствиям приводит использование слишком густого масла.

Второй наиболее «популярной» причиной появления проблем с турбокомпрессором является снижение давления в масляных шлангах, вызванное неправильной установкой этих элементом или самой турбины. Эта проблема может привести к быстрому износу колец, шейки вала, подшипников.

Важно заметить: 5-минутная работа дизельного двигателя без масла наносит серьезные и непоправимые повреждения силовому агрегату. Так же не следует забывать о том, что в турбокомпрессор могут попасть посторонние предметы

Их появление в работающей турбине приводит к поломкам лопастей колеса и ротора, из-за чего снижается уровень создаваемого давления

Так же не следует забывать о том, что в турбокомпрессор могут попасть посторонние предметы. Их появление в работающей турбине приводит к поломкам лопастей колеса и ротора, из-за чего снижается уровень создаваемого давления.

Неполадки в работе турбины двигателя

Диагностика работы турбины выполняется на специализированном автосервисе. Но водитель автомобиля может сам распознать признаки скорого ремонта турбины двигателя.

Синий дым из выхлопной трубы означает проблемы с мотором

Если он снабжен системой турбонаддува, то следует обратить внимание на систему ее смазки. Масло может попадать в двигатель через уплотнения ротора или интеркулера

Кроме того, выхлопные газы могут прорываться в картер двигателя и создавать избыточное давление, которое также приводит к повышенному расходу масла через систему вентиляции.

Сбои в работе системы управления турбокомпрессором тоже приводят к ее ремонту. Белый выхлоп сообщает о засорении канала слива масла из турбины.

Подтеки масла на корпусе и в местах присоединения патрубков говорят о скором ремонте турбины бензинового двигателя

Следует обратить внимание на чистоту воздушных каналов. Также надо проверить состояние внутренних полостей корпуса ротора на предмет закоксовавшегося масла

Затем проконтролировать и при необходимости прочистить систему смазки турбины.

Правильная работа турбины сильно влияет на динамические характеристики автомобиля. Если водитель заметил, что мотор «не тянет», наблюдаются провалы в работе, вялый разгон, то, в первую очередь, надо продиагностировать состояние турбокомпрессора. Регулярная профилактика и своевременное обслуживание сберегут нервы и содержимое кошелька автолюбителя. Ведь ремонт турбины бензинового или дизельного двигателя стоит дорого. Заметив признаки неисправности двигателя, не ленитесь заглянуть под капот.

Необычный шум со стороны силового агрегата может быть вызван, в том числе, и неплотным прилеганием «улитки» к впускному тракту. Неисправность может стать следствием ослабшего крепления или коробления привалочных плоскостей после перегрева мотора. Независимо от причины, ремонт неизбежен. В некоторых случаях встречаются трещины на корпусе, вызванные дефектом изготовления либо усталостью металла при большом пробеге. Шум порожден воздухом, который прорывается в образовавшуюся щель. В критической ситуации трещины и коробление корпуса заставят крыльчатку биться о стенки, и здесь уже будет не шум, а металлический скрежет, который ведет к ремонту.

Непомерный рост аппетита «железного коня» связан с засорением воздушного фильтра и каналов. Турбированные моторы очень чувствительны к давлению наддува. Если система управления не может держать его в заданных пределах, наблюдается снижение мощности и увеличение расхода топлива. Причиной чаще всего является недостаточная пропускная способность забитых воздушных каналов. В этом случае ремонт турбины двигателя ограничивается заменой фильтра и чисткой воздушных каналов без демонтажа детали.

Масляное запотевание компрессора также говорит о неисправности или их «букете». Закоксовывание каналов смазки, износ подшипников ротора, потеря эластичности резиновых уплотнений, засорение масляного слива – вот перечень типичных причин ремонта агрегата.

Что такое вестгейт?

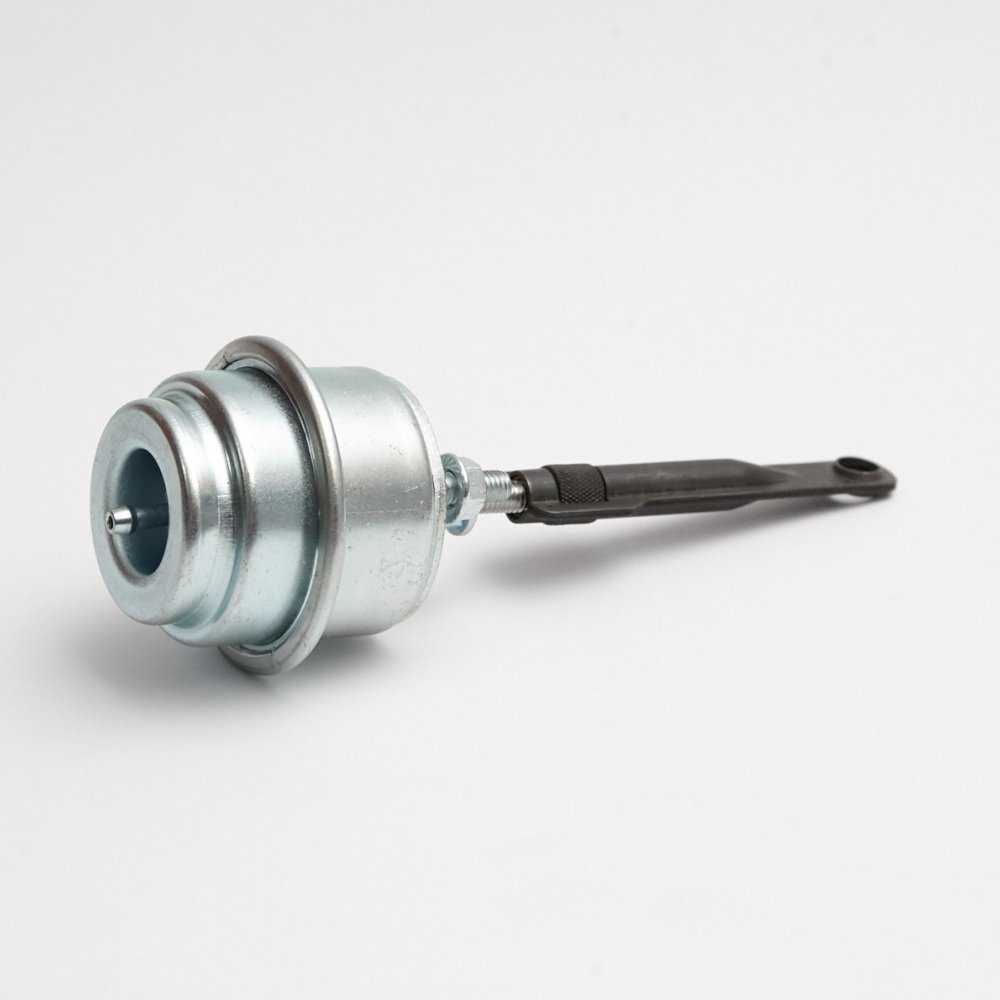

Вестгейт в переводе означает клапан управления турбиной. Его основная функция – выброс лишних выхлопных газов, вращающих крыльчатку турбокомпрессора, через отводной выход. Без этого вал раскрутится очень быстро, что может стать причиной повышенного давления наддува и при наличии закрытого дросселя – неустойчивой работой или помпажом насоса. Уменьшение производительности – не вариант, так как его усилий не будет хватать на малых и средних оборотах турбины, и мотор будет попадать в «турбояму».

Признаки неисправности актуатора турбокомпрессора

Если у вас заклинил актуатор турбины, то вы сможете это легко обнаружить по синему выхлопу. Особенно он четко виден, когда автомобиль начинает разгон, но после стабилизации работы силового узла, дым вновь приобретает нормальный оттенок. Синеют выхлопные газы за счет сгорания смазки, которая оказалась внутри турбины из-за протечки.

Дым черного оттенка также возможен, если вестгейт поврежден. Основная причина – сгорание топлива из-за нарушения герметичности и воздушной протечке в интеркулере. Белый дым тоже не является нормой. Это происходит при наличии засора в маслопроводе турбины.

Давайте рассмотрим и другие признаки неисправности актуатора турбины:

• Подтеки технической смазки на поверхности турбины и резкое увеличение его расхода. Скорее всего причина кроется в засоре системы воздуховода или масляных шлангов;

• Ухудшение разгона тоже может свидетельствовать о том, что турбокомпрессор нуждается в ремонте. Это может случиться из-за недостаточного поступления воздушных масс внутрь агрегата. Нехватка потока воздуха приводит к ощутимой потере мощности двигателя;

• Появление дребезжащего шума. Чаще всего его слышно при запуске двигателя на холостых оборотах и при полной остановке мотора. Крутящийся момент становится неравномерный и появляются рывки. Посторонние звуки могут также говорить о наличии вмятин или других механических повреждений, которые находятся на лопасти силового агрегата;

• При повышенном расходе технической смазки может наблюдаться и токсичный выхлоп. Причина кроется в воздушном фильтре или в неправильно подключенный к турбокомпрессору воздушный канал. Засоры этих участков тоже нередко приводят к такому негативному результату;

• Нарушение герметичности маслопроводов и его выход из турбокомпрессора – это самые частые признаки выхода из строя актуатора турбины. Это происходит при засорении кожуха оси силового узла. Еще выход смазки может произойти из-за поломки маслопроводов или закоксованности.

Это самые частые симптомы неисправности актуатора турбины, требующие помощи профессиональных механиков, дабы они устранили проблему.

Как произвести проверку вестгейта?

Если не работает актуатор на турбине, то для начала нужно произвести диагностику оборудования. Проверка выполняется при помощи тестера. Деталь не обязательно доставать из автомобиля, но для удобства все же рекомендуется демонтаж.

Диагностике подлежат:

• Вакуумный и турбинный клапан;

• Исполнительный механизм.

Проверку лучше производить даже, если турбокомпрессор работает исправно. Даже небольшая поломка может привести к тому, что подшипники чрезмерно нагреются и выйдут из строя, а за ними ремонтировать придется и весь агрегат.

Тестировать неисправность актуатора можно таким образом: запускаем мотор и газуем на месте. При этом необходимо смотреть на шток оборудования – нужно запомнить на каких оборотах он начинается вращаться. Это и будет ориентиром для диагностики его нормальной работы. Более точных показателей можно достичь, если проверять технику на стенде.

Когда нужен ремонт агрегата?

Ремонт актуатора турбины лучше производить сразу после того, как вы обнаружили неисправность или заметили в «поведении» мотора странности, например, потерю мощности. Чем раньше вы обратитесь к мастеру, тем дешевле вам обойдутся услуги.

Некоторые автовладельцы хотят сэкономить и сами пытаются починить машину. В некоторых случаях, например, при замене прокладки или клапана это срабатывает, но в большинстве работа в кустарных условиях приводит к еще большим проблемам. И вам придется покупать уже новый силовой узел, что обойдется в несколько раз дороже. Поэтому рекомендуем найти СТО, где вам предложат качественные услуги по приемлемым ценам.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
FAQ по авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
