Съемник шаровых опор своими руками

Замена шаровых опор своими руками — Лада Калина Блог

Замена шаровых опор своими руками

Сегодня решил написать статью по замене шаровых опор, хотя мои были еще в нормальном состоянии, все же для статьи сделал небольшой материал. Опору на всякий случай купил новую, если вдруг при снятии обнаружится, что с ней есть проблемы. Для выполнения этого ремонта Калины мне понадобились следующие инструменты и приспособления:

  • Ключи на 17 и 19
  • головка TORX E12 с трещоткой и воротком, а также небольшой удлинитель
  • молоток
  • монтировка
  • съемник шаровых опор

Порядок снятия старой и установка новой шаровой опоры на Ладу Калину

Итак, первым делом натягиваем ручник и срываем болты переднего колеса с той стороны, где планируется замена. Затем поднимаем переднюю часть машины домкратом и окончательно отворачиваем болты крепления колеса и снимаем его:

После этого откручиваем гайку шарового пальца, используя для этого обычной накидной ключ на 19:

Теперь можно вставлять съемник, как это показано на фото ниже, и крутить болт до тех пор, пока палец опоры не выскочит из своего места:

Теперь можно открутить два болта крепления опоры, которые расположены по краям снизу, используя для этого головку TORX E12:

Теперь можно монтировкой придавить рычаг вниз, чтобы достать опору из своего места. Или же можно сделать немного по-другому: подставить под тормозной диск кирпич, и аккуратно опуская домкрат, разгружать тем самым рычаг подвески, а стойка поднимается немного вверх:

Теперь шаровая становится свободной, и ее можно без каких-либо проблем извлекать:

Затем берем новую опору, снимаем с нее защитную резинку и запихиваем туда смазки, можно не жалеть -)

Одеваем палец шаровой на свое место:

После чего закручиваем гайку моментом 66-82 Нм. Затем необходимо подогнать отверстия опоры к отверстиям на поворотном кулаке, и завернуть болты. Сразу скажу, с этой процедурой я промучился немало, так как мощной монтировки под рукой не было, чтобы отводить рычаг вниз. Приходилось легкой монтажной лопаткой манипулировать рычагом, в положение стойки менять поднимая или опуская домкратом машину.

В результате после определенных усилий все же удалось совместить отверстия, но потом даже при полном совмещении бывает проблематично наживить болты, так что стоит запастись терпением, если возникнут проблемы в этом деле. Возможно, в вашем случае удастся все сделать проще, не прилагая лишних усилий. Как говорится, раз на раз не приходится, я вон вчера на девятке менял (на своей экспериментальной), так там все произошло за 5 минут без монтировок и прочих манипуляций с домкратом.

Кстати, забыл сказать о цене на новые опоры, у нас по городу одну можно купить от 250 до 400 рублей в зависимости от производителя: Автоваз, Lemforder, Fenox и т.д.

извиняюсь что не по теме,вот незнаю как быть,иза бархоток на калине стекла сплошь в царапинах которые уже видны невооруженным взглядом,особенно это касается передних стекол,помогите пожалуйста советом как быть,читал на сайте что их проклеивают материей,хотел поинтересоваться хорош ли этот способ и не будет ли влага попадающая на стекло и стекающая вниз по стеклу способствовать отклеиванию материала?

как справился с проблемой бархоток на калине стекла сплошь в царапинах которые уже видны невооруженным взглядом,особенно это касается передних стекол, такая же фигня.

https://ladakalinablog.ru

Замена шаровой опоры

Итак, замена шаровой опоры на разных автомобилях может оказаться как относительно простой, так и более сложной процедурой в зависимости от марки, модели, конструкции и т.д. Так или иначе, все начинается с  диагностики ходовой части.

Если точнее, нужна проверка шаровой опоры. Первичными признаками проблем с шаровыми является возросшее усилие при повороте руля, скрипы и стуки при езде. Если имеют место такие симптомы, нужно вывесить колесо, взяться за него руками горизонтально и покачать-пошатать. Это позволит определить люфты.

Затем следует взять монтировку, загнать машину на яму или подъемник, после чего снизу поставить монтировку в центр между краем опоры и нижним рычагом, после чего отжать вверх. Данный метод позволяет выявить люфт.

При этом важно понимать, что самым надежным способом диагностики является снятие шаровой с автомобиля, после чего проверяют снятую деталь. Для этого опору зажимают в тиски, после чего диагностируется радиальный и осевой люфт шарового пальца

Если палец двигается легко и без усилий, это указывает на необходимость замены шаровой или на то, что нужна реставрация шаровых опор.

Если рассматривать замену, на начальном этапе важно учитывать, какой тип опор стоит на машине. Дело в том, что детали бывают съемными (шаровая может быть отделена от рычага путем выкручивания болтов или срезания клепок), а также несъемными (элемент впрессован в рычаг и меняется с рычагом в сборе)

Например, съемная шаровая опора ВАЗ или другого автомобиля меняется похожим образом. Для замены потребуется инструмент:

  • накидные ключи 17 и 19;
  • съемник шаровых опор;
  • домкрат;
  • монтировка или отрезок трубы;
  • ключ для откручивания колесных гаек;

Подготовив инструменты и новую опору, деталь перед установкой следует смазать. Для этого нужно снять пыльник и промазать литолом палец, после чего надеть пыльник. Далее, подготовив новую опору к установке, можно переходить к разборке автомобиля и снятию старой шаровой.

Для этого следует открутить болты крепления колеса, поддомкратить авто и снять колесо. Затем откручивается гайка шарового пальца, после крепежные болты поворотного кулака, которыми деталь крепится к опоре.

Теперь можно поставить съемник для шаровых и начинать выпрессовку пальца. Желательно выполнять процедуру с помощником, который монтировкой будет отжимать нижний рычаг. Далее следует извлечь старую опору. После новая шаровая опора прикручивается к поворотному кулаку, далее помощник отпускает рычаг, вставляя в проушину палец. Теперь остается закрутить гайку шарового пальца.

Восстановление опоры

Существует 2 неисправности этого элемента конструкции. Чаще всего, встречается выработка имеющейся в корпусе смазки. В таком случае, вы можете легко восстановить работоспособность шаровой опоры. Для этого применяется особый шприц, с его помощью в корпус добавляют новую порцию смазки.

Лучше всего для этого подойдет графитная смазка, но можно использовать и другую, со схожими показателями. Но, не забывайте, что ресурс восстановленной детали несколько меньше. Если имеется большой износ, то такой способ не поможет. Запчасть придется заменить.

Заключение

. Отечественные дороги не способствуют долгой жизни подвески. Поэтому, ремонтировать ходовую приходится довольно часто. Из-за этого, часто возникает вопрос, как снять шаровую опору без съемника. На самом деле, это довольно просто. Для этого не потребуются огромные усилия. Из инструментов используется монтировка и молоток. Снятие шаровой без специального приспособления не влияет отрицательно на подвеску.

На форуме нашел тему как снять шаровую без съемника, прочитал и забыл. На днях пришлось снимать рычаг решил попробовать. Но ямы не было, теорию помнил но не дословно в результате получилось вот что. Сначала описываю способ выложеный на форуме. ——————————————————————————- Нужна яма, не подъемник(актуально для самоделов). 1. Снимаем шплинт гайки. 2. Льем вд40 на гайку. 3. Приоткручиваем гайку, но не совсем, тоесть чтобы она была навернута минимум на 3 витка резьбы. 4. Льем вд40 под гайку на палец. 5. Берем плоское зубило, либо любой кусок металла толщиной 15мм. 6. Вставляем его между рычагом и поворотным кулаком, чтобы он соприкасался с пыльником шаровой опоры. 7. Домкратим машину. При поддомкрачивании машины видим, что зубило начинает сильно зажимать между кулаком и рычагом. 8. Когда колесо отрывается от земли, мы слышим сильный щелчок, это палец вышел из кулака. 9. Если колесо оторвалось от земли, а палец не вышел, маааааленьким молоточком через выколотку несильно бьём по кулаку. Всё. forums.drom.ru/toyota-vitz-yaris … 66203.html

И как делал я без без ямы

Можно и без ямы и со снятым колесом, про наличии гидравлического домкрата, или любого другого. Поддомкрачивать нужно сам рычаг в районе шаровой после чего вставить между шаровойи рычагом то самое зубило, и опустить домкрат. Шаровая вылетает за милую душу. При отсуствии гидравлического домкрата вероятно можно применять и любой другой. Так как шаровая вылетает под действием пружины стойки амортизатора.

Износ или поломка шаровой опоры — серьезная неисправность, которая негативно отражается на работе автомобиля и требует скорейшего устранения.

Наиболее распространенными признаками, по которым можно определить необходимость замены шаровой, являются:

  • Скрип в районе указанной детали во время поворота руля.
  • Стук, появляющийся преимущественно во время движения по неровным дорогам при низкой скорости. Это обусловлено увеличивающимся зазором между головкой пальца и полостью корпуса, а точнее ее поверхностью.
  • Отсутствие устойчивого движения при прямой езде. Дополнительные особенности — наличие неравномерного износа покрышек при правильном развал-схождении. Нельзя полагаться только на данный признак, поскольку он проявляется и при некоторых других неполадках.

Читать дальше: Охлаждение головки блока цилиндров

Поскольку у автовладельцев далеко не всегда есть желание или возможность обратиться в соответствующий сервисный центр, а также может не найтись под рукой необходимого инструментария, встает ряд вопросов. В данном случае водителей интересует, как снять шаровую опору без съемника. Мы рассмотрим данную процедуру на примере нескольких автомобилей различных марок.

Видео.

Выполняя ремонт системы рулевого управления и ходовой части автомобиля, владельцы нередко сталкиваются с ситуацией по демонтажу шаровых опор и наконечников тяг. Эти детали конструкции невозможно снять без специального инструмента. Таковым является съемник для шаровых опор. Приспособление способно в несколько раз упростить процесс выпрессовки деталей.

Приобрести данный инструмент не составляет особого труда – достаточно отправиться в ближайший магазин автозапчастей и там выбрать подходящий съемник. Также можно изготовить приспособление своими руками. Рассмотрим виды съемников, а также поговорим о выборе этих инструментов.

Современный рынок инструментов для обслуживания и ремонта автомобилей предлагает самый широкий выбор различных съемников, в том числе несколько видов инструмента для демонтажа шаровых опор и рулевых тяг.

Первые приспособления считаются более универсальным решением. Они подойдут для обслуживания любых автомобилей.

Видео «Запрессовка сайлентблоков»

На записи показан один из способов замены сайлентблоков, когда под руками нет пресса.

Итак после диагностики подвески у ОД, мне предстояла замена заднего сайлентблока переднего рычага подвески.

В моем случае сайлентблок идет запрессованный в алюминиевую деталь, и для его замены нам потребуется демонтировать эту деталь, распрессовать из нее старый сайлентблок, и запрессовать новый.

Работу начинаем с вывешивания автомобиля на домкрате, на всякий случай чтобы не погибнуть под весом железного друга при возникновении нештатной ситуации, подкладываем что-нибудь под колесо.

Предварительно смазав средством WD-40 болты, откручиваем их (3 шт. с каждой стороны).

Затем немного поддев монтировкой рычаг, оттягиваем его вниз и просто руками снимаем деталь с сайлентблоком с рычага.

Для распрессовки/запрессовки мы будем использовать гаражные тиски.

Для выхода сайлентблока необходимо обеспечить свободное пространство за деталью, для этого с задней части детали подкладываем кусочки фанеры, спереди для выталкивания сайлентблока используем головку на 32 из набора.

Новый и старый сайлентблок.

Запрессовываем новый сайлентблок в алюминиевую детальку, так же подкладываем фанерки, что бы тисками не помять детали.

Далее смазав жидким мылом отверстие сайлентблока, одеваем его на рычаг, и прикручиваем новыми болтами с моментом затяжки на меньших болтах 50 Нм, на больших 70 Нм.

Проделываем все тоже самое на другой стороне.

Comments 55

Однажды потянется резьба на тисках, гидравликой это надо делать…

Не у всех в гараже есть гидравлический пресс, а хорошие тиски и не такое выдержат.

Хм… обычное дело вообще то…

красава, я почти тож так делаю, ток сварил приблуду как в сервисах делают с домкратом и тож неплохо получается!а тут и варить не чего не надо просто тески)))))

Можно ещё термоусадку одеть на рычаг. Я так себе сделал и на мелочи нет громыханий.

На прошлой недели точно так же у себя на субаре проводил идентичную процедуру. 90% сходство! 1 так и поменял а на вотором у тесков оторвал под корень неподвижно щеку. Ездил потом к кентам на пресс.

50н/м +90градусов 70н/м + 135 градусов. Болты должны меняться.

Все круто, только я так бати тески сломал при переприсовки. Тески заварили, но дня два он со мной не разговаривал :))

Молодец! Потрудился на славу! Но есть одно «но»! А заключается оно в том, что данной процедуры хватит примерно на 10 тыс км или и того меньше. Все дело в том, что кроме износа сайлентблока, изнашивается посадочно место на рычаге (тот, что шестигранник). В твоем случае (металлический рычаг) приемлемы два вида ремонта (с сохранением родного рычага), а именно- 1. замена на с/б от Audi s3 2. Переделка родного рычага. В первом случае просто перепресовываешь с/б. Во втором- необходимо отпилить выступающую из с/б часть шестигранника, вставить болт с шайбой и затянуть гайкой. В посте на второй фотографии как раз видно выступающую часть шестигранника. Отпиливается примерно 4 мм. С такой процедурой можно забыть про эти с/б. Идеально подходят болты от ступиц Focus II, длина болта и диаметр шайбы идеально подходят. Как будет у меня такая машина на ремонте, обязательно выложу фото.

Эксклюзив

У каждого производителя специального инструмента и оснастки имеются свои, оригинальные разработки, позволяющие упростить самые распространенные операции по ремонту и обслуживанию подвижного состава. Тем самым сокращается время их выполнения и обеспечивается высокая производительность. Например, инженерами Kukko был спроектирован съемник KS-204-30, предназначенный для демонтажа тормозных трещоток с автоматическим регулированием зазора производства известных фирм. Они устанавливаются на большинстве моделей коммерческой техники. Особенность приспособления заключается в наличии поперечной регулируемой струбцины, предназначенной для жесткой фиксации захватывающих лап. Она позволяет четко зафиксировать трещотку перед демонтажем, который длится считанные секунды, несмотря на отсутствие гидропривода. Последний, кстати, значится в списке опций к данному приспособлению, но, как показывает практика, абсолютно не нужен.

Снимаем шаровую

Итак, вы уверились, что опоре пришел конец, и теперь следует ее поменять. Кстати, делается это не только в случае неисправности данного элемента конструкции. При ремонте ступицы также придется снимать шаровую, иначе не получится демонтировать поворотный кулак. Перед началом работы нужно обработать гайку проникающей смазкой. Это значительно облегчит разборку. Подготавливаем автомобиль. Его ставят на ручник, устанавливают противооткатные упоры. Автомобиль поднимают на домкрате, принимают меры, чтобы он не упал. Снимают колесо.

Для снятия шаровой без съемника вам потребуется ключ, монтировка и молоток. Производится эта работа в следующем порядке:

  • Ослабляем гайку, крепящую палец опоры. Ее следует открутить до верхнего края пальца. На некоторых моделях имеются дополнительные винты, крепящие корпус шаровой опоры. Если таковые имеются, то необходимо их выкрутить;
  • Подготовив, таким образом, опору, приступаем к ее снятию. Для этого, подсовываем под рычаг монтировку, и начинаем его несильно отжимать (вверх или вниз, в зависимости от расположения опоры). При этом, наносим сильные удары по пальцу. Для этого и была оставлена гайка. Обычно нескольких ударов оказывается вполне достаточно.

Читать дальше: Самые страшные аварии на дорогах видео Использовать такой метод можно без опасений за остальные элементы подвески. Даже если вибрации возникают, они гасятся сайлентблоками. Такой способ полностью универсален, его можно применять на всех моделях автомобилей, имеющих шаровые опоры.

Инструкция по восстановлению шаровых соединений по технологии «SJR»

Изображение ремонтируемых узлов, желтым окрашен залитый экструдером полимер.

Главное правило при работе данным методом: рабочая поверхность шара не должна иметь никаких механических повреждений и/или следов коррозии (в противном случае ремонт не имеет смысла).

Старый вкладыш удалять не надо, он расплавится, перемешается с полимером и создаст цельный плотный вкладыш.

Описание самого процесса: После того, как вы определились с местом отверстия и сделали его (в некоторых случаях возможно использование отверстия для смазки), подсоединили экструдер (все соединения должны быть надежными, т.к. давление значительное) — нанесите штрихи термокарандашом на саму шаровую и на трубку экструдера до радиатора таким образом, чтобы в процессе нагрева на штрихи не попадало открытое пламя горелки (метка от карандаша будет плавиться, когда температура металла в данном месте достигнет значения, указанного на карандаше), нагревать необходимо саму шаровую, переходники и трубку экструдера до радиатора (сам радиатор нагревать не надо), нагрев должен проходить как можно равномернее и правило «чем быстрее — тем лучше» здесь не уместно, когда вы достигнете требуемой температуры плавно откройте подачу воздуха к экструдеру (на выходе от компрессора давление в пределах 9-10 очк. или 0,9-1 МПа) и начинайте разрабатывать шаровую вручную чтобы полимер обволок всю рабочую поверхность шаровой, момент, когда «хватит» определяется повышением упругости хода пальца (приходит с опытом).

После проведенных операций остудите узел и отсоедините экструдер.

Этим методом восстанавливаются любые шаровые узлы с любой степенью выработки многократно, но есть одно правило — сам шар не должен иметь механических повреждений или каких-либо следов коррозии – такие шаровые «не лечатся»!

Очистка шаровой опоры сжатым воздухом и жидким ключом

Очистка шаровой опоры сжатым воздухом и жидким ключом

Подсоединение экструдера через переходник

Разогрев рабочей поверхности экструдера и корпуса шаровой опоры. При этом температура нагрева контролируется при помощи температурного карандаша

Разогрев рабочей поверхности экструдера и корпуса шаровой опоры. При этом температура нагрева контролируется при помощи температурного карандаша

Разогрев рабочей поверхности экструдера и корпуса шаровой опоры. При этом температура нагрева контролируется при помощи температурного карандаша

Необходимо шевелить палец шаровой опоры для контроля наполняемости люфта полимером

Охлаждение шаровой опоры воздухом

Смазка шаровой опоры

Смазка пыльника шаровой опоры

Готовая шаровая опора

Метки: выпрессовка шаровых

Комментарии 29

Смысл сварочкой?Она обратно и так и так не вылетит! Разболтаться может не спорю!просто если ты не знаешь когда кто рычаг крутил, так там саленблокам уже кирдык пришел?Монтажечкой рычаг поднимай где сален, если трещин много, то можно сказать он не функционирует!Так и будет дальше подвеску разбивать!Лучший метод это нагреть болты гарелкой и поставить новые рычаги=)если тебе машина нужна хорошей и не с головной болью=) А запрессовывай окуратней, чтобы ухо не загнуло и люфта небыло=)А то будешь потом каждый год за шаровыми бегать=)Уже проверенно=)

На БМВ Е-30 на передних нижних рычагах по две подобные шаровые только без стопорных колец. Там шаровые работают на разрыв, поэтому вылететь никак не могут. Наверняка в данном случае тоже самое. А снимаются они элементарно ударом кувалды. Запрессовываются также. Думаю рычаг снимать по любому.

кольцо должно стоять полюбому! если не сильно закисло, то поменяешь без снятия рычага! при снятии нижних рычагов сбивается схождение!

Рычаг придется снимать. А новую впресованную шаровую, тщательно проверь, БЫВАЕТ вылетает. Обычно для страховки прихватываю сварочкой в 2-3-х точках

советую приобрести набор клещей для снятия-установки стопорных колец

Осуществляя ремонт рулевого управления и ходовой части, практически каждый автовладелец сталкивается с проблемой (наконечников рулевых тяг), решить которую без специального инструмента довольно проблематично.

Причина – конструктивные особенности названных элементов: их пальцы имеют конусовидную форму, которой они входят в посадочные гнезда, со временем место этого вхождения загрязняется, замасливается, ржавеет, делая соединение поверхностей слишком плотным, практически единым, то есть таким, которое простым физическим воздействием не разъединить. Нужен помощник – съемник шаровых опор – инструмент в разы упрощающий выпрессовку.

Стать его обладателем несложно: для этого нужно пойти в ближайший автомагазин и там его приобрести либо сделать съемник шаровых опор своими руками любым из представленных ниже способов, которые мы сгруппировали в зависимости от того, каким образом в них создается усилие.

Как пользоваться съемником шаровых опор

Выполняя ремонт системы рулевого управления и ходовой части автомобиля, владельцы нередко сталкиваются с ситуацией по демонтажу шаровых опор и наконечников тяг. Эти детали конструкции невозможно снять без специального инструмента. Таковым является съемник для шаровых опор. Приспособление способно в несколько раз упростить процесс выпрессовки деталей.

Приобрести данный инструмент не составляет особого труда – достаточно отправиться в ближайший магазин автозапчастей и там выбрать подходящий съемник. Также можно изготовить приспособление своими руками. Рассмотрим виды съемников, а также поговорим о выборе этих инструментов.

Современный рынок инструментов для обслуживания и ремонта автомобилей предлагает самый широкий выбор различных съемников, в том числе несколько видов инструмента для демонтажа шаровых опор и рулевых тяг.

Первые приспособления считаются более универсальным решением. Они подойдут для обслуживания любых автомобилей.

Винтовой съемник

Усилие в этом механизме создается благодаря заворачиванию болта в корпус. Сам же корпус инструмента надевают на проушину в шаровой опоре. В процессе закручивания болта он упирается в палец. Последний выпрессовывается из своего посадочного гнезда.

Рычажные

Не меньшей эффективностью обладает рычажный съемник для шаровых опор. Однако эти инструменты отличаются большими габаритами. Поэтому подойдут не для каждого автомобиля. Например, рычажным инструментом на ВАЗ-2107 можно демонтировать верхнюю шаровую опору, а вот снять нижнюю уже не выйдет – рабочее пространство слишком ограничено. Для этого лучше всего применить специальный инструмент.

Такое приспособление можно не приобретать – легко сделать съемник шаровых опор своими руками. Он собирается из подручных средств. Давайте рассмотрим и другие инструменты, которые можно как купить, так и изготовить самостоятельно.

Это наиболее простой и при этом достаточно эффективный съемник. Его нельзя отнести к какому-либо типу механизмов, однако в вопросах выпрессовки это хороший выбор. Для изготовления понадобится только болгарка или станок с абразивным кругом. Заготовка представляет собой пластину из металла, размеры которой аналогичны коробку спичек.

Но при работе с этим инструментом есть существенный недостаток. В процессе выпрессовки опоры повреждается пыльник. Именно поэтому клин используют только при замене наконечников либо опор. От ремонтов при помощи такого приспособления лучше отказаться.

Винтовые разжимные механизмы

Это еще один вариант, который можно изготовить самостоятельно. Он хорошо себя зарекомендовал как съемник шаровых опор ВАЗа (касается классических моделей). Особенности конструкции системы подвески этих машин таковы, что и верхняя, и нижняя опоры установлены симметрично друг к другу. Между ними не так уж и много расстояния.

Рассмотрим, как работает этот съемник шаровых опор. ВАЗ-2107 отремонтировать им тоже можно. Для демонтажа верхней опоры выкручивают стопорную гайку, однако не полностью.

Затем между пальцами устанавливают съемник с полностью закрученным болтом. Далее двумя ключами удерживают приспособление. Выкручивают болт, пока палец не выйдет из гнезда.

После того как верхняя опора заменена, ту же операцию проделывают с нижней.

Г-образный винтовой съемник

Для каких автомобилей может использоваться этот съемник шаровых опор? 2107, 2105 и 2106 – вот те автомобили марки ВАЗ, для которых он подходит лучше всего. Инструмент достаточно универсален.

Чтобы изготовить его, понадобится прут из металла – диаметр его должен быть не менее 10 мм, а длина – 15-17 см. Из этого прута делают Г-образную заготовку, длина плеча которой должна быть не менее 5 см.

Так, берут прут, отмеряют на нем 5 см, зажимают в тисках и выгибают под прямым углом. На длинной части элемента режут резьбу. Находят подходящую гайку.

Теперь необходимо сделать упорную планку. Она изготавливается по принципу клина. Для заготовки подойдет пластина, толщина которой не менее 5 мм. С одной стороны пластины делают прорез, подходящий по палец опоры. С другой — проделывают отверстие под диаметр прута. Далее надевают пластину на длинную часть прутка и зажимают зайкой.

Диагностика состояния шаровых опор

Диагностика шаровых опор требуется если появились нижеуказанные признаки неисправности:

  • при движении со стороны колеса отчетливо слышны стук и скрежет, усиливающиеся при проезде через неровности дорожного покрытия;
  • набор скорости сопровождается раскачиванием колесного диска в разные стороны;
  • поворот руля сопровождается скрипом и скрежетом;
  • неравномерный износ шин;
  • ощутимая тяжесть при повороте руля;
  • ухудшилась управляемость ВАЗ 2107;
  • автомобиль стал неустойчивым, что особо заметно при преодолении неровностей дороги.

При наличии вышеуказанных симптомов требуется проверка состояния шаровой опоры. Наиболее просто выявит неисправный узел можно на слух. Для этого следует заглушить двигатель ВАЗ 2107 и, став с помощником с двух сторон капота, раскачать машину. При изношенной или поврежденной шаровой с колесной арки будет доноситься отчетливый звук, по которому легко выявить неисправность.

Более точно проверить состояние опоры, можно по наличию люфта. Для этого требуется воспользоваться нижеприведенной инструкцией.

  1. Поднять домкратом переднее колесо.
  2. Выжать до отказа педаль тормоза и удерживать ее в таком состоянии до тех пор, пока не закончится проверка.
  3. С силой покачать колесо в вертикальной плоскости. Движения следует делать первоначально вверх-вниз, а затем влево и вправо. Наличие наименьшего люфта говорит о том, что шаровой требуется замена.

Последние модели ВАЗ 2107 имеют специальные смотровые отверстия. Через них легко проводить контроль износа шарового пальца без необходимости разборки узла.

Косвенным признаком выхода шаровой из строя является разрыв пыльника. Работоспособность опоры напрямую зависит от качества и количества смазки. При наличии повреждений на манжете влага и абразивный мусор попадают под нее. Поэтому при обнаружении трещин, надрывов и прочих отверстий на пыльнике, узел рекомендуется заменить на новый.

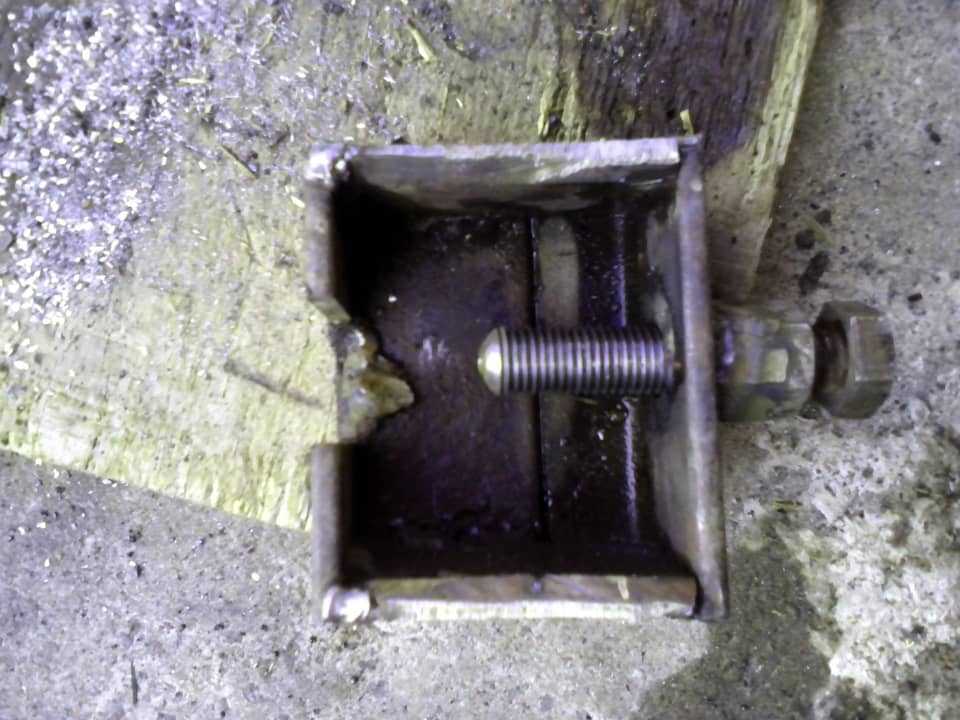

Винтовая конструкция


Самодельный съемник такого типа изготовить довольно не просто, поскольку для этого необходимо иметь хотя бы минимальные знания и навыки в сварочном деле, и, соответственно — специальное оборудование. Принцип его функционирования основан на выдавливании пальца из его посадочного места путем усилия, создаваемого во время вращения болта расположенного внутри цилиндра, одна сторона которого имеет вырез по всей длине. Изготовить этот девайс можно так:

  1. В металлическом прямоугольнике с толщиной стенок 2-4 мм необходимо сделать по всей длине стороны вырез шириной не более 30 мм. После чего обработать его края, чтобы полностью удалить с них заусеницы и зашлифовать.
  2. Из прочной железной пластины нужно вырезать прямоугольник и высверлить в нем выемку, чтобы она полностью совпадала с вырезом на его стороне.
  3. Изготовленная деталь при помощи сварки соединяется с торцевой частью прямоугольника.
  4. Для следующей детали съемника также потребуется прочная пластина из железа, толщиной минимум 5 мм.
  5. Из нее вырезается круг, в середине которого высверливается отверстие, после чего в нем при помощи метчика нарезается резьба.
  6. Эту деталь следует приварить к свободной торцевой части цилиндра.
  7. Подбираем подходящий по диаметру отверстия болт и вкручиваем его. Устройство готово к эксплуатации.

Нижней стороной с проделанной выемкой съемник закрепляется на наконечнике тяги таким образом, чтобы болт находился сверху пальца и при закручивании давил на него. За счет создаваемого усилия он с легкостью покинет свое посадочное место.

Как узнать, нужно ли менять шаровые опоры?

Есть три причины, на основании которых может быть принято решение о замене:

  1. Заканчивается технический срок эксплуатации, ресурс детали. Обычно, заменять шаровую опору следует каждые 50 тысяч километров пробега автомобиля;
  2. При быстром износе могут возникнуть повреждения пыльника, через которые будет попадать грязь и вода на поверхность опоры, вызывая ускоренный износ самой опоры.
  3. Явные признаки износа, требующие замены детали ранее намеченного срока, который выявляют на слух. Необходимо проехаться на небольшой скорости по грунтовой дороге, если будет подозрительный стук, то велика вероятность люфта или износа.
