Требуемые инструменты
Для того, чтобы подключить и отключить АКБ на автомобиле, необходимы инструменты, которые представлены в таблице ниже.
Таблица — Инструменты необходимые для подключения и отключения аккумулятора
| Инструменты | Примечание |
| Набор головок | Размером от “10” до “18” в зависимости от модели машины и типа клемм |
| Трещотка | С удлинителем |
| Рожковый ключ | Для откручивания и закручивания креплений клемм при невозможности подобраться головкой |
| Отвертка | С прямым или крестовым лезвием. Необходима для рассоединения некоторых видов клемм |
| Щетка | Для очистки загрязнений и окислений |
| Наждачная бумага | Для зачистки клемм |
Рекомендуем: Схема подключения фаркопа автомобиля к прицепу
Выполнение отсоединения и подсоединения клемм АКБ редко ведет к травматизму. Несмотря на это аккумуляторная батарея является химическим источником электроэнергии и представляет определенную опасность. При работе с ней существует риск контакта с кислотой из электролита. Напряжение на выводах обычно составляет 12 В, но даже оно при неблагоприятных условиях может привести к электротравме. Поэтому многие автовладельцы для перестраховки используют средства защиты, такие как перчатки и очки.
Нужно ли смазывать клеммы аккумулятора?
После очистки токоотводов и клемм их можно и нужно защитить с помощью различных средств. Именно защитить, а не смазывать внутри.
Цветные металлы (а свинец особенно) имеют нехорошее свойство – быстро окисляться и покрываться защитной плёнкой. Смазками нужно пользоваться после того, как аккумулятор надежно подсоединен к бортовой система автомобиля.
Пропускает ли смазка электрический ток? Нет, все современные защитные средства являются диэлектриками и могут только ухудшить проводимость. Их основная задача – защитить свинцовые детали от появления окисла.
Если клеммы подверглись окислению, то уже никакая защитная смазка не поможет. В такой ситуации необходимо только отсоединять аккумулятор, зачищать клеммы до блеска и уже потом, после обратной сборки, покрывать защитным средством.
Современные материалы более качественные, чем 20-30 лет назад. Под капотом автомобиля намного чище и суше, чем раньше, корпуса аккумуляторов герметичные. Да и защитные средства нередко стоят немалых денег.
Если у вас хороший, качественный аккумулятор, ничего не окисляется, то, естественно, ничего смазывать не нужно. Ну а если дешёвый, возможно неисправный или бракованный, с трещинами аккумулятор, который окисляет все подряд (крепления, место где стоит и клеммы), то тогда единственное спасение (не считая покупки нового) нанести смазку на клеммы. Но злоупотреблять этим не рекомендуется.
Применять ли защиту для аккумулятора – дело каждого, но лучше наверно, перестраховаться, чем недо……!
Полярность батареи
Под этим определением раскрывается расположение электродов на источнике питания. Две точки подключения к нагрузке идентифицируются как отрицательная и положительная клеммы. Полюсы аккумуляторных батарей помечаются разной маркировкой и даже имеют отличные друг от друга геометрические параметры.
Один из самых популярных форматов клемм стандарт «А» оснащается отрицательной клеммой диаметра 17.9 мм, а положительный на 2 мм толще. Учитывая довольно высокие нагрузки на бортовую сеть, такие параметры выводов тока являются оправданными.
Если допустить ошибку при выборе батареи, перепутав , это может создать сложности при установке нового аккумулятора на место эксплуатации.
Например, могут не подойти монтажные разъемы по толщине или длина проводов будет недостаточной.
Расположение клемм на аккумуляторе по странам производителям
При попытке эксплуатации неподходящего по параметрам источника питания можно вывести из строя бортовую сеть транспортного средства.
Два вида контактов для авто:
- прямая полярность. При таком типе подключения «плюсовой» электрод находится с левой стороны АКБ. Этот тип клемм АКБ в основном ставится для оснащения средств передвижения, выходящих с отечественных заводов;
- при обратной полярности контактная группа размещается в обратном порядке. Электрод с маркировкой «+» находится справа.
Стоит отметить, что производители расходных материалов уделяют внимание злободневным вопросам. Обычно на верхней (лицевой) части АКБ размещается информацию с основными параметрами батареи, в том числе расположением клемм
Если внимательно присмотреться к выступам электродов, можно увидеть на срезе соответствующие знакам «+» и «-» углубления.
Обратная полярность включается не для того чтобы запутать водителей. Таким образом автозаводы предлагают вариативность установки с возможностью эффективного использования подкапотного пространства.
Полярность может меняться в процессе эксплуатации. Это может произойти при «прикуривании» авто.
Благодаря достаточно развернутой схеме включения предохранителей владелец рискует только одним участком. После замены диодного моста можно восстановить работоспособность авто или мототехники.
Тип клемм автомобильного аккумулятора: маленькая деталь большого значения
Думаю, не ошибусь, если скажу, что даже начинающий автомобилист понимает важность такого прибора, как аккумулятор. Если двигатель называют «сердцем» автомобиля, то электропроводку можно смело назвать его «нервной системой»
А для нормальной работы «нервной системы» очень важно её бесперебойное питание, которое и обеспечивает АКБ. Именно за «контакт» батареи с проводкой и отвечают такие важные элементы автомобильного аккумулятора, как клеммы.
Поскольку АКБ не только обеспечивает питание автомобиля электрической энергией, но и отвечает за её накопление и сохранение, то на автомобильные аккумуляторные клеммы возлагается ещё одна немаловажная «миссия» – обеспечить нормальное взаимодействие аккумулятора и генератора, который эту энергию вырабатывает. И если, казалось бы, такая «мелкая» деталь, как клеммы, в неисправном состоянии, например, окислилась или раскрошилась, то не только батарея, но и весь автомобиль могут работать плохо, а то и не работать вовсе.
Как и подавляющее большинство деталей машины, аккумуляторные клеммы бывают разных типов. О них, а также об их достоинствах и недостатках мы и поговорим.
Правильное обесточивание аккумулятора
Считается, чтобы обесточить бортовую сеть автомобиля можно, сняв любую из клемм аккумулятора. Однако большинство механиков и опытных автолюбителей советуют снимать именно минус, идущий на кузов автомобиля. Тем самым удается полностью минимизировать утечки тока, а на современных новых автомобилях в подобном случае не придётся заново прописывать в блоке управления двигателя аккумулятор, который машина не будет расценивать как установленную новую батарею.
При этом плюсовую клемму можно оставить на аккумуляторе, так как при отключенном минусе все потребители, в том числе мультимедиа, различные электронные блоки или сигнализация не будут потреблять заряд с батареи. При этом не лишним будет приобрести специальные пластиковые накладки на клеммы и высоковольтные провода, которые исключат возможность пробоя электричества и появления короткого замыкания.
Также автовладельцу не лишним будет регулярно зачистить поверхность электродов, на которых могут появиться следы окисления. Делается это мелкой шкуркой, вся работа займет буквально несколько минут, при этом в последующем будет полностью исключено появление пробоя электричества, аккумулятор будет давать хорошую искру, что полностью решит проблемы с запуском мотора даже в самой мороз.
Габаритные размеры
Аккумуляторы, в зависимости от характеристик, производителя и модели, могут различаться по длине
,ширине ивысоте , даже оставаясь при этом в рамках одного стандарта.
И каким бы второстепенным параметром ни казались размеры аккумулятора, на них нужно обратить самое пристальное внимание. Если длина и ширина батареи превысят размеры посадочной площадки под капотом или в багажнике автомобиля — это плохо, поскольку в таком случае аккумулятор нельзя будет закрепить штатным способом, однако функционировать автомобиль при этом будет
А вот если аккумулятор не влезет по высоте — это ОЧЕНЬ плохо. Капот может просто не закрыться, но если голый металл капота коснется сразу обеих клемм — хороший ПЫЩЬ вам обеспечен, а бюджет устранения последствий может быть различным.
Рекомендация №8:
Перед покупкой нового аккумулятора узнайте точно, какие размеры подходят для вашего авто. Причём измерить нужно не старый аккумулятор, а именно длину и ширину посадочной площадки под него и высоту от площадки до капота. Да, лучше лишний раз сходить в гараж или на парковку с рулеткой, чем возвращаться в магазин и сдавать не подошедший по размерам аккум.
Как избавиться от окисления клемм?
На некоторых аккумуляторах предусмотрены специальные кольца. Они, конечно, не спасают на 100% от окисления, но, тем не менее, какую-то защиту они приносят.
На многих качественных аккумуляторах также устанавливают подъёмные кольца и обруч-зажим.
Времена подручных средств постепенно проходят и все больше автолюбителей переходят на профессиональные средства ухода и профилактики.
В частности, хорошо зарекомендовали себя такие устройства как чистик.
С помощью чистика тщательно очищаем внутренний конусный диаметр клемм, срезаем небольшой слой свинца, чтобы получилась абсолютно гладкая ровная поверхность. Это нужно для плотного пятна контакта.
Далее очищаем токоотводы, чтобы не было малейших признаков окисления.
Если у вас еще нет чистика, то данные операции можно проделать с помощью наждачной бумаги. Хотя, конечно, качество обработки будет пониже.
После обработки токоотводов корпус аккумуляторной батареи необходимо промыть раствором соды.
Метки: автозвук проводка кг35 кг-35 кг 35 наконечник клеммы клемма
Комментарии 35
Верхние клеммы так называемая медь полный отстой я хотел поставить себе такие да минусовой лопнул по хомуту, а внутри латунь хрупкие буду искать другие может и поставлю свинцовые.
А зачем наконечники медные, а не Медь+лужение? По моему луженные лучше.
Я пришел в магаз, сказал дайте наконечники на кг35, мне дали)) И на мой взгляд отличные наконечники, тут кстати даже инженер в теме отписывался с этого завода на котором их изготавливают, он тоже подтвердил, что отличные )
Отличные я и не спорю! Но в наших условиях эксплуатации луженая медь предпочтительней, как то так.
или купить за 300 рублей свинцовые )))
лучший вариант — свинцовые. изговить самому у плиты с формой и концервной банки не так уж и сложно, а служить будет вечно))
Да не, к чему такие сложности.
Да какая это медь, помоему в этой стране ее уже нет! Это латунь какая то! А медь всю Китаю продали!
я выкинул дешевые типа акустические говноклеммы. до сих пор жалко денег. отдал за них 2штуки. а они в месте контакта начали люто зеленеть. реакция шла какая то. Психанул, выкинул короче и поставил типа таких дешевых как на нижних фото. под болтовой зажим. выше верно пишут что чисто болтом давить нельзя порежет провод. я ставил под болты медные пластинки и ими давил. ну и конечно там не медь в клеммах а какой то сплав. Тем не менее уже год катаю их. боялся что лопнут на морозе но все норм. В следующих записях бж покажу их состояние за год использования. мой совет по клеммам или берите дорогие от надежных брендов или чтото совсем дешевое и практичное с автомагазина.
Каждый автомобилист, наверное, задавался таким вопросом, почему клеммы для аккумуляторов изготовлены именно из свинцового материала? Как всем известно, свинец не имеет должную электрическую проводимость, что заметно сказывается на том, что теряется мощность. Если сравнивать свинец с иными материалами, он гораздо мягче по своей структуре. Если взять пассатижи и попробовать его согнуть, то совсем быстро будет деформирована некоторая область. А по тяжести – он далеко не один из самых легких.
На самом деле тут никакого секрета нет. Вся причина состоит в том, что в свинце содержатся некоторые химические свойства, которые отлично подходят для применения его в автомобильном аккумуляторе. Свинец не может повредиться от кислоты, которая содержится в большом количестве в аккумуляторе. Иные же металлы сразу начинают вступать в химическую реакцию с кислотой, после чего появляется коррозия, и они моментально портятся. Это и есть главная причина того, почему не применяют, к примеру, медь, ведь в ней раз в пятнадцать больше содержится электропроводимость. Более того, по своей стоимости, свинец приходится гораздо дешевле той же меди, а благодаря его чрезвычайной мягкости он может с легкостью обрабатывать некоторые детали.
Различие клемм по стандартам
Существует два стандарта клемм – азиатский и европейский. Давайте разберёмся, какие бывают типы клемм автомобильных аккумуляторов и чем они отличаются друг от друга.
Полярность. Для привычных нам «европейских» клемм характерна так называемая прямая полярность, при которой положительная клемма находится левее, а отрицательная, соответственно, правее. В азиатском же стандарте всё «с точностью до наоборот» – слева «минус», а справа «плюс».
Размер. Европейские и азиатские стандарты также имеют различия в размерах клемм. Первый тип существенно толще (диаметр клемм аккумулятора этого типа 19,5 мм «плюс» и 17,9 мм «минус») и несколько длиннее (24 мм). Азиатские же клеммы имеют толщину 12,7 мм и 11,1 мм соответственно и длину 23 мм.
Расположение. Размер клемм аккумулятора разных типов не последнее их отличие. «Европейцы» и «азиаты» разнятся ещё и расположением клемм на корпусе батареи. И снова начнём с привычных нам «европейцев». Клеммы такого типа «утоплены» в корпус аккумулятора, то есть располагаются в специальных нишах. Азиатский же вариант этого не подразумевает, и клеммы устанавливают просто на прямой крышке батареи. Такой тип ещё называют быстросъёмные клеммы аккумулятора.
Конечно, существует и третий «стандарт» – самодельные клеммы для аккумулятора. Но применимо к нему достаточно сложно определить некие общие особенности. В любом случае, думаю, что «автомобильные Кулибины», изготавливая клеммы, в большей или меньшей степени придерживаются одного из двух описанных выше стандартов.
Окисление автомобильных клемм
Некоторые водители, открыв капот автомобиля, с удивлением обнаруживают шапку окислов на выводном штыре стартерной батареи.
Именно здесь чаще всего нарушается контакт. Именно по этой причине чаще всего случаются отказы при пуске двигателя.
Почему у кого-то такая неисправность проявляется, а у кого-то – нет?
Можно ли избавиться от подобной мелкой, но коварной неприятности?
Лечить последствия можно бесконечно, каждую неделю очищать и драить клеммы. Лучше выявить причину окисления.
Причиной появления окислов на клеммах аккумуляторов является просачивание электролита через неплотность между выводным токоотводом и корпусом стартерной батареи.
Нарушение герметичности в этом месте обычно происходит по двум причинам:
- — при производстве аккумуляторной батареи допущен заводской брак;
- — водитель допустил небрежность при обращении с аккумулятором.
Многие автовладельцы, закручивая на клемме крепёж, ленятся взять в руки второй гаечный ключ. Казалось бы – чего проще. Головку болта удерживайте одним ключом, а вторым затягивайте гайку. Так нет же – крутят только гайку и тем самым изгибают, выламывают токоотвод.
Пластиковая крышка у основания токоотвода при таком варварстве, естественно, будет деформироваться. Появление микротрещин вокруг токоотводов происходит из-за небрежного снятия и установки клемм.
Будьте аккуратней, не прилагайте слишком большое усилие!
Появление микротрещин в районе токоотводов замечено, в основном, у аккумуляторов нижней ценовой категории.
При появлении первых признаков окисления можно использовать подручные материалы, для чего необходимо снять окислившуюся клемму и очистить ее и токоотвод наждачной шкуркой или металлическим ёршиком.
Из нетолстого войлока (подойдет армейское шинельное сукно) необходимо вырезать кольцо диаметром 4-5 мм. Посредине сделать отверстие такого диаметра, чтобы кольцо оделось на токоотвод.
Кольцо с обеих сторон необходимо смазать любой густой смазкой.
Проверено – такой способ гарантированно защищает место утечки электролита. Теперь кислота не будет разъедать клеммы.
Независимо от автомобиля и аккумулятора – аккумуляторные клеммы через время окисляются. Бывает активное окисление (наросты белого порошка), а иногда не заметное, но все равно нужно будет снимать клеммы и всё очищать.
Окисление любой интенсивности вызывает ухудшение контакта между токоотводами и клеммами со всеми вытекающими последствиями.
Если с автомобилем начинают возникать какие-либо проблемы – первым делом необходимо проверить состояние аккумулятора.
Плохой контакт на аккумуляторных клеммах – основная причина неисправностей и отказов.
Слабая затяжка и как следствие, неплотное прилегание клеммы к токоотводу аккумулятора, дает плохой контакт, вызывая реакцию окисления. Данная ситуация устраняется чисткой токоотвода и клеммы.
Провода для прикуривания своими руками
Провода для прикуривания автомобиля должны соответствовать большому току, который передает работающий генератор исправного автомобиля. Если сечение или материал провода не рассчитаны на такую нагрузку, сами материалы низкого качества, то произойдет их нагрев и оплавление.
Это может привести к возгоранию и порче не только проводов — пострадать может как машина донора, так и прикуриваемый от него автомобиль.
Вы должны знать, что минимально допустимое сечение проводов для прикуривания 10 мм. Такой провод выдержит пиковую нагрузку в 200 — 250 А и поможет завести обычный легковой автомобиль.

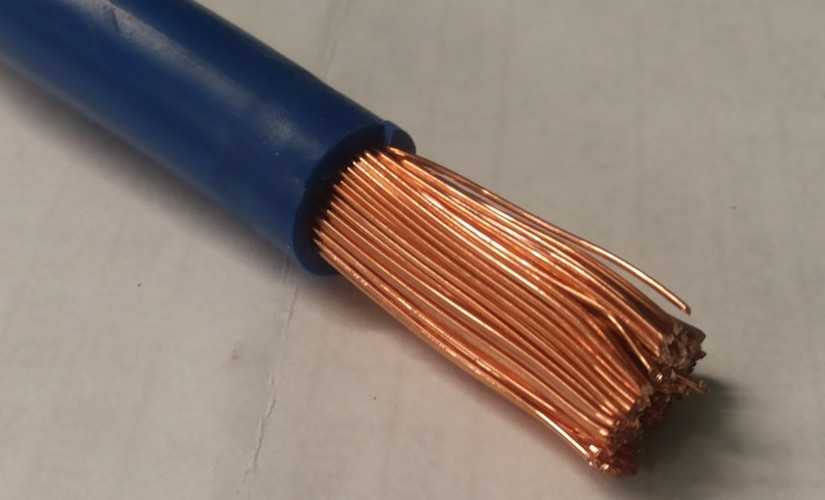

Выбор кабеля для проводов
Рекомендуется при изготовлении проводов для прикуривания своими руками взять медный кабель для сварки с сечением 25 мм. Такому проводу не повредит даже ток нагрузки в 700 ампер. Кроме большого сечения, сварочный кабель имеет прочную изоляцию, что предотвратит короткое замыкание с корпусом автомобиля.
Имея более низкое качество, чем заявлено, такой провод при разматывании теряет свою изоляцию и становится непригоден для безопасного использования
Поэтому, выбирая подходящий кабель, обращайте внимание на его внешнюю защиту. Она должна быть выполнена из мягкой резины, обладающей морозостойкими свойствами
Длина провода является величиной, прямо влияющей на его сопротивление. Чем эта величина ниже, тем надежнее и дольше будут служить провода для прикуривания. Длины кабеля должно быть достаточно, чтобы дотянуться от одной машины к другой. Обычно вполне хватает 2-2,5 метра.

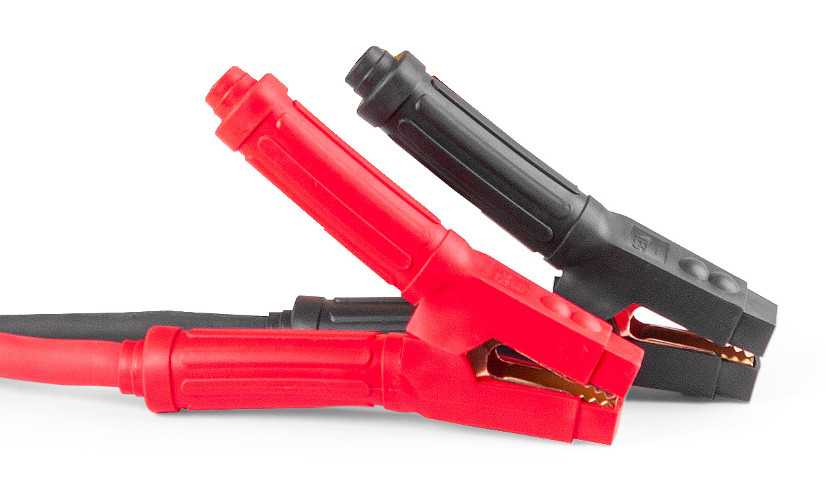

Выбор зажимов
Делая провода для прикуривания своими руками, необходимо уделить особое внимание зажимам (крокодилам), с помощью которых провода контактируют с клеммами аккумуляторов и массой автомобиля. От качества «крокодилов» также зависит сопротивление

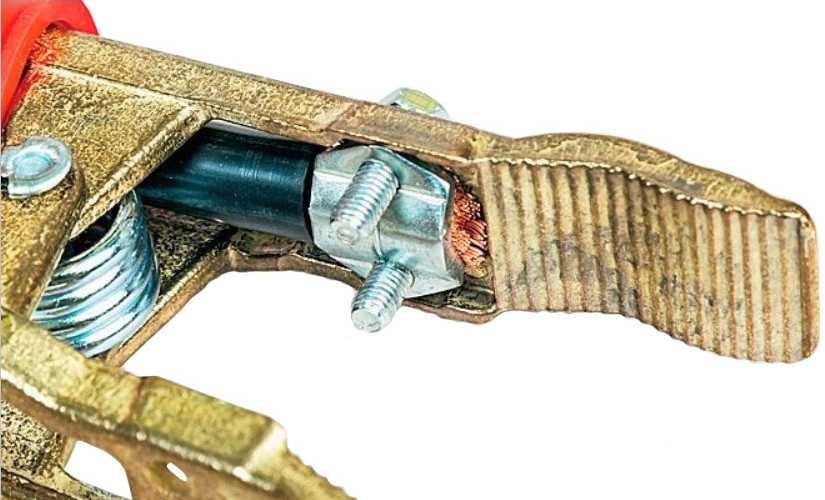

Предпочтение следует отдать тем зажимам, которые имеют медные контакты или хотя бы медное покрытие.
Сборка проводов для прикуривания
Итак, у вас есть два куска провода и четыре зажима разной окраски. Вам понадобится острый нож для зачистки концов провода и несколько пластиковых затяжек. Присоедините одинаковые по цвету зажимы к одному из проводов. При помощи затяжек усильте крепление провода в зажиме. Повторите данную процедуру с другим проводом. Это все — теперь у вас есть свои провода для прикуривания.
- кабель сварочный с сечением 25 мм длиной 5 метров — 710 рублей;
- четыре зажима общей стоимостью 400 рублей.
Итого, ваши надежные и качественные провода для прикуривания обошлись вам на 500 рублей дешевле, чем те, которые предлагают в автомобильных магазинах.
Потратив совсем немного времени, вы будете абсолютно уверены, что эти провода надежны и всегда смогут помочь в случае необходимости.Теперь вы сможете не только выручить себя в трудной ситуации, но и оказать помощь друзьям или другим участникам дорожного движения.
Нужен ли вам вообще новый аккумулятор?
Разумеется, если стартер отказывается сделать даже полоборота, а подсветка приборной панели выглядит тусклой и мерцающей – с напряжением в бортовой сети явно что-то не так. Но значит ли это, что батарею нужно обязательно менять?
Нет. Даже если вашему аккумулятору уже три с лишним года, и «опытные шоферы» диагностируют ему смерть от естественных причин. Современные качественные батареи при условии регулярного обслуживания живут очень долго – к примеру, аккумулятор на прошлой машине автора отработал без малого 9 лет, не теряя своих характеристик и обеспечивая лёгкий запуск в абсолютно любых условиях, включая сорокаградусные екатеринбургские морозы и стопроцентную питерскую влажность.
Если ваш аккумулятор замёрз и разрядился – логично, что его нужно в первую очередь отогреть, а потом – зарядить. Снимите батарею с автомобиля – благо, для этого не понадобится ни особых навыков, ни специального инструмента. Проверьте целостность корпуса (если батарея вздулась и лопнула – дальнейшие манипуляции бессмысленны). Отнесите аккумулятор домой и отогрейте – к примеру, поставьте в тазик с тёплой водой (только не надо заливать батарею «с головой»!). Уже одно это способно помочь аккумулятору при следующем запуске.
Кроме того, помните, что любой, абсолютно любой аккумулятор необходимо регулярно подзаряжать
Неважно, установлен ли на вашей машине «рекомендованный производителем» аккумулятор или супер-мега-ультра современная батарея, разрекламированная где только можно. Никакие слова и лозунги не избавят вас от необходимости самостоятельно продлевать жизнь батарее
Поэтому купите и держите дома хорошее, годное зарядное устройство
. Пользоваться им очень просто, а стоит оно гораздо дешевле новой батареи. А уж если учесть, что регулярная подзарядка позволит аккумулятору исправно работать долгие и долгие годы – экономия выйдет просто колоссальной.
Подзаряжать аккумулятор желательно дважды в год – весной, когда холода уже отступят, и осенью, пока они ещё не начнутся. Займёт этот процесс не более суток и не потребует вашего участия, благо обслуживаемые батареи и пляски с ареометром сегодня уже окончательно ушли в прошлое. Зато в результате проблемы запуска волновать вас не будут вообще.
Кроме того, помните, что проблемы с запуском двигателя в мороз могут вообще быть не связаны с аккумулятором! Неисправный стартер – например, при сбитой центровке – способен потреблять огромное количество энергии, но при этом не выдавать должной мощности для запуска двигателя. Реле бензонасоса, ВНЕЗАПНО сгоревшее от старости или перепадов напряжения, избавит двигатель от топлива: стартер будет крутить, свечи будут выдавать искру, а воспламенить будет попросту нечего. Неисправности в системе зажигания или просто плохая её регулировка – наоборот, исключат из процесса искру. А чрезмерно загустевшее либо даже замёрзшее масло не даст двигателю прокрутиться. А ведь может быть и плохой, сильно разбавленный бензин, и летнее дизельное топливо, продающееся под видом зимнего, и сильно загрязненные свечи. и это лишь минимальный перечень возможных причин, при которых замена аккумулятора никак не поможет завестись!
Рекомендация №1:
Если вы не хотите столкнуться с проблемой трудного запуска двигателя – позаботьтесь о её профилактике. Регулярно подзаряжайте аккумулятор, используйте не обязательно дорогое, но только качественное и не поддельное моторное масло и меняйте его вовремя, желательно даже чаще, чем указано в сервисной книжке. Заправляйтесь только на проверенных АЗС – не обязательно «премиальными» сортами топлива, главное чтобы бензин был не разбавленным, а дизель – чистым и соответствующим сезону.
Перед зимой проведите обязательную профилактику: заедьте в сервис, где вам правильно выставят зажигание, проверят работоспособность стартера и генератора. Убедитесь, что в систему охлаждения двигателя залит хороший, годный антифриз, а не вода и близкие к ней по характеристикам составы. Проверьте состояние клемм на проводах, подключающихся к аккумулятору, при необходимости – замените их и обязательно смажьте, чтобы предохранить от окисления.
Иначе говоря: хорошее масло, хорошее топливо, хорошая искра – и вот уже вы помогаете соседям по парковке завестись в мороз, спасаете замерзающих на трассе и всячески наслаждаетесь собственной подготовленностью, а не наоборот.
