Работа цилиндров двигателя на разных типах моторов: порядок работы цилиндров

Плюсы и минусы V-образных двигателей

Современные оборотистые 6-цилиндровые двигатели представлены в основном схемой V. Они имеют больший диаметр, ход поршня и рабочий объём.

Рабочим объёмом называют одну из основных конструктивных характеристик двигателя. Он выражается в кубических сантиметрах, либо в литрах, что отечественным автолюбителям намного привычнее. Определяется этот объём по сумме рабочих объёмов всех используемых на моторе цилиндров. Что же касается цилиндра, то его рабочий объём определяется как произведение площади сечения на длину хода поршня. Здесь речь идёт о расстоянии от нижней до верхней мёртвой точки.

У каждого современного двигателя свой рабочий объём цилиндра. Но существует общая классификация, согласно которой все ДВС делятся на микролитражные, малолитражные, среднелитражные и крупнолитражные.

Если говорить про V-образные силовые агрегаты, то чаще всего это среднелитражные и крупнолитражные версии, поскольку в компактных машинах выгоднее и практичнее использовать рядную компоновку.

У V-моторов развал составляет в основном 60 или 90 градусов. Хотя существуют и некоторые исключения, но общую картину они влияют не существенно. Основными преимуществами считается компактность, минимальное занимаемое пространство при достаточно солидной мощности. Эта же особенность позволяет размещать один и тот же двигатель в разные модели, включая крупные машины и компактные городские авто с небольшим размером подкапотного пространства.

Получая больше свободного места под капотом, автопроизводитель имеет отличную возможность для установки тех же турбонагнетателей или иного дополнительного оборудования.

Фактически появление V6 стало прекрасной возможностью предлагать одну и ту же модель со стандартными 4-цилиндровыми маломощными ДВС, а также заряженные и спортивные версии этого же транспортного средства, не проводя при этом никаких серьёзных доработок, изменений и модернизаций.

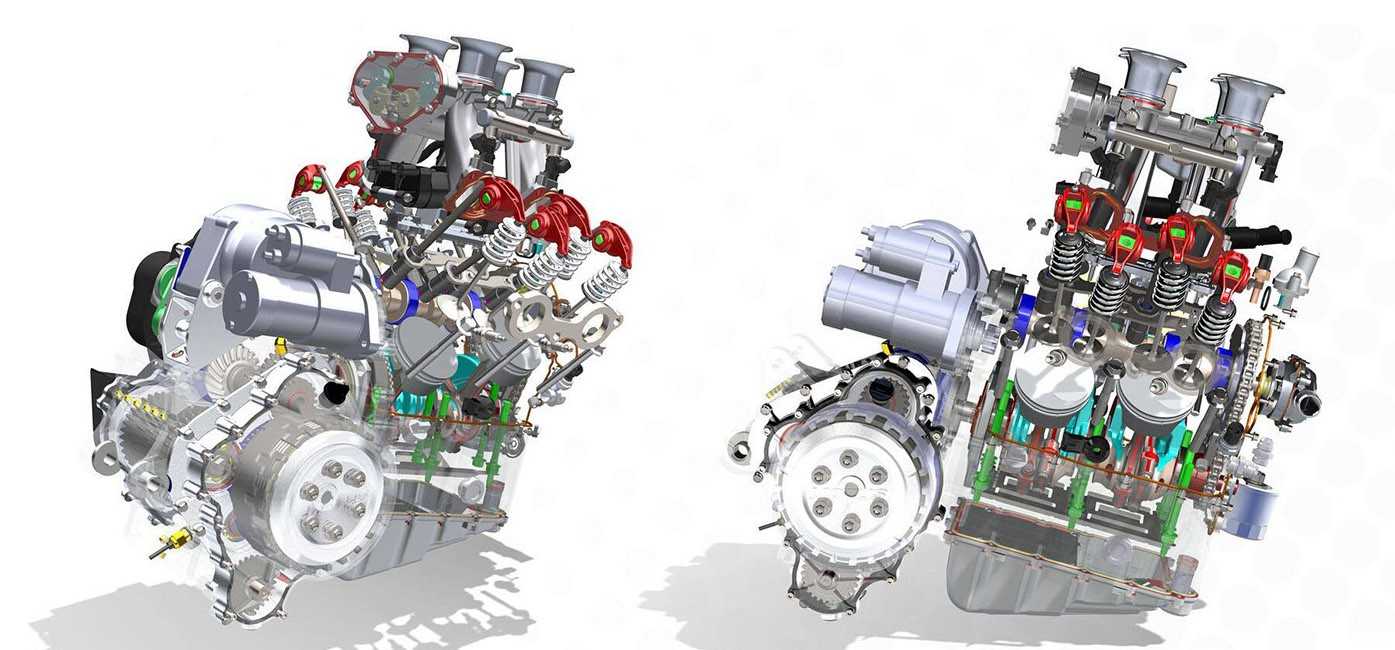

V-образный двигатель

Но за такими явными преимуществами скрываются и очевидные недостатки.

  • Проблемы с балансировкой. При одинаковом количестве цилиндров с рядным мотором, V-образные шестёрки уступают по уровню сбалансированности.
  • Фактически это два рядных двигателя с 3 цилиндрами, объединённые в одну конструкцию.
  • На всех V-образниках требуется обязательное применение специального балансировочного вала. Он служит для уравновешивания двигателя в процессе его функционирования.
  • Отсутствие балансиров приводит к сильным вибрациям, возникающим при возвратно-поступательных движениях поршней.
  • По мере роста объёма ДВС ухудшается балансировка, поскольку повышается длина хода поршня и размер цилиндров.
  • Противовесы усложняют конструкцию силового агрегата.
  • V6 сложнее в производстве, как и все остальные V-образные агрегаты.

В настоящее время, когда рядные шестёрки ушли в прошлое, V6 прочно заняли этот сегмент. Сможет ли ситуация измениться в ближайшее время, неизвестно. Хотя некоторые автопроизводители уже заявляют о своих намерениях вернуть рядные моторы, навязав борьбу V-образникам. Теперь будет интересно посмотреть, получится у них это или нет.

Что значит порядок работы цилиндров двигателя?

Чтобы понять, что такое порядок работы цилиндров, следует немного углубиться в технические нюансы конструкции ДВС. Работа поршневой системы происходит за определённое количество тактов – 2 или 4. Тактом называют один из этапов полного цикла подачи топливовоздушной смеси в цилиндр, её сгорания и удаления выхлопных газов.

В результате, под действием хода поршня, на который оказывают давление расширяющиеся газы воспламенившегося топлива, проворачивается коленчатый вал. В двухтактных моторах полный рабочий цикл происходит за один оборот коленвала, а в четырёхтактных – за два. При этом в разных цилиндрах такты не совпадают, то есть, цилиндры работают вразнобой.

Это необходимо для того, чтобы крутящее усилие на коленвал передавалось более равномерно, а не рывками.

Последовательность чередования одинаковых тактов в различных цилиндрах ДВС и называют порядком их работы. Зависит он от ряда условий:

  • Тип расположения цилиндров в двигателе – в один ряд, или в два ряда. Второй вариант ДВС в поперечном разрезе напоминает латинскую букву V, поэтому его называют V-образным.
  • Конструктивные особенности распредвала, отвечающего за ход впускных и выпускных клапанов.
  • Тип коленчатого вала.
  • Число цилиндров. Существуют самые разные варианты моторов, имеющие их в количестве от 1 до 16 штук.

В зависимости от сочетания перечисленных факторов, разные цилиндры по-разному включаются в работу, беспрерывно вращая коленвал.

Рядные двигатели

Классический двигатель внутреннего сгорания — рядный, где все цилиндры расположены в один ряд. В литературе такая конструкция обозначается буквой I или R (от английского Row или немецкого Reihe— ряд), а цифра, стоящая рядом, указывает на число цилиндров (R3, R4, R5, R6). Хотя в жизни обозначение «R» встречается редко — автопроизводители не стремятся отдельно выделять «рядность» мотора, считая такую схему обыденной. Вы никогда не встретите шильдик R6 на крышке багажника, в отличие от V6 — хотя рядная «шестёрка» во многом превосходит V-образную. Но об этом ниже.

Рядный 4-цилиндровый двигатель (R4) — самый распространённый в мире, поскольку попадает в наиболее ходовой диапазон рабочего объёма: от 1 до 3 литров. Есть и более объёмные представители: например, тойотовский турбодизель 15B с кубатурой 4,1 л, который ставят на Mega Cruiser, грузовик Dyna и другие модели. Обратный пример — рядный моторчик Subaru EN07 (модели R1, R2, Pleo) объёмом всего 658 «кубиков». Но это всё-таки исключения: оптимальным объёмом одного цилиндра мотористы считают 0,3–0,7 л. Соответственно, большинство 4-цилиндровых двигателей имеют рабочий объём от 1,2 до 2,8 л.

Ещё одна причина популярности рядной «четвёрки» — её относительная компактность. Мотор R4 можно установить почти на любой автомобиль как продольно, так и поперечно. Чего не скажешь о рядной «шестёрке» R6 — дополнительные 2 цилиндра существенно увеличивают длину агрегата. Установить такой двигатель поперечно инженерам удавалось в единичных случаях (Volvo S80 и XC90, Chevrolet Epica) в паре с компактной коробкой передач. В основном моторы R6 устанавливают продольно.

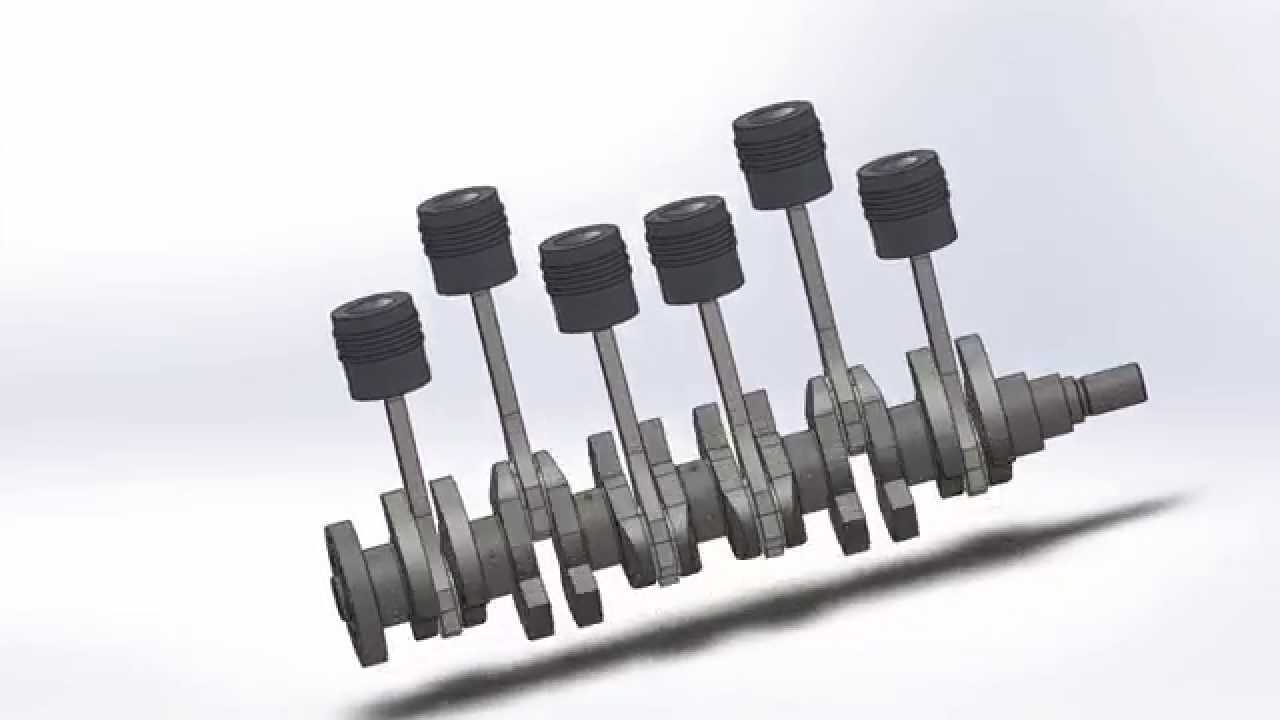

6 цилиндров в ряд (Straight-6) является одной из лучших конструкций двигателя — такая схема полностью сбалансирована и лишена вибраций, отличается плавной работой и эластичностью. Моторы R6 традиционно применяли немецкие производители (BMW, Mercedes-Benz), а также японские: Nissan (серии RB25/RB26, TB45/TB48, дизель TD42), Toyota (серии M, 1G, 1JZ/2JZ, дизели 1HZ/1HD). К сожалению, почти все эти двигатели в настоящий момент вытеснены более универсальными моторами V6.

У рядной «восьмёрки» проблем из-за исполинских размеров ещё больше. Моторы R8 встречались на американских машинах середины прошлого века, советских лимузинах ЗИС-101 и ЗИС-110. Сегодня такие двигатели работают только на судах и тепловозах, а на автомобилях их полностью вытеснили моторы V8.

Рядные двигатели с нечётным числом цилиндров также встречаются (R3, R5). В большинстве случаев они созданы на базе рядной «четвёрки», которой добавили или отняли один цилиндр. Существуют и двухцилиндровые автомобили (Fiat 500, отечественная «Ока»), но в основном моторы R2, как и двигатели с 1 цилиндром, применяются на мотоциклах.

Шестицилиндровый двигатель VR

Основная статья: Конфигурация двигателя VR

Другим направлением развития является VR-технология, которая зародилась в 1920-е годы, когда компания Lancia выпустила семейство V-образных моторов с очень маленьким углом развала цилиндров (всего 10—20°). «VR» представляет собой аббревиатуру двух немецких слов, обозначающих V-образный и R-рядный, т. е. «v-образно-рядный».

Двигатель представляет собой симбиоз V-образного двигателя с минимально малым углом развала 15° и рядного двигателя, в котором шесть цилиндров расположены V-образно под углом 15°, в отличие от традиционных V-образных двигателей, имеющих угол 60° или 90°. Поршни в блоке размещаются в шахматном порядке.

Двигатель никак не наследует сбалансированность R6, но имеет лучшую компактность в сравнении с V6 и R6. Совокупность достоинств обоих типов двигателей привела к тому, что двигатель VR6 стал настолько компактным, что позволил накрыть оба ряда цилиндров одной общей головкой, в отличие от обычного V6. В результате двигатель VR6 получился значительно меньшим по длине, чем R6, и по ширине, чем обычный V6.

Рабочий объём варьируется как правило от 2,0 до 5,0 л. Использование конфигурации в двигателях объёмом меньше 2,0 л мало оправдано из-за относительно высокой стоимости изготовления (по сравнению с четырёхцилиндровыми двигателями) и большой (в сравнении с ними же) длины. Однако, подобные случаи имели место, например, мотоцикл Benelli 750 Sei имел двигатель I6 с рабочим объёмом всего 0,75 л.

В настоящее время технология возрождена концерном Volkswagen, который выпустил шестицилиндровые двигатели компоновки VR6.
Ставился с года (1992 модельный) на автомобили Volkswagen Passat, Golf, Corrado, Sharan. Имеет заводские индексы «AAA» объёмом 2,8 литра, мощностью 174 л/с и «ABV» объёмом 2,9 литра и мощностью 192 л/с.

Нумерация цилиндров в разных типах ДВС

Что касается стандартов нумерации камер сгорания, то их нет. На то, как они пронумерованы в ДВС, влияют такие факторы:

  • Тип привода;
  • Тип ДВС, компоновка блока;
  • Поперечное либо продольное расположение агрегата под капотом;
  • Сторона вращения.

На стандартных переднеприводных авто с поперечно установленным двигателем нумерация начинается со стороны ГРМ. Так, возле ремня ГРМ находится первый цилиндр и дальше все остальные. Последний находится около КПП.

Примеры

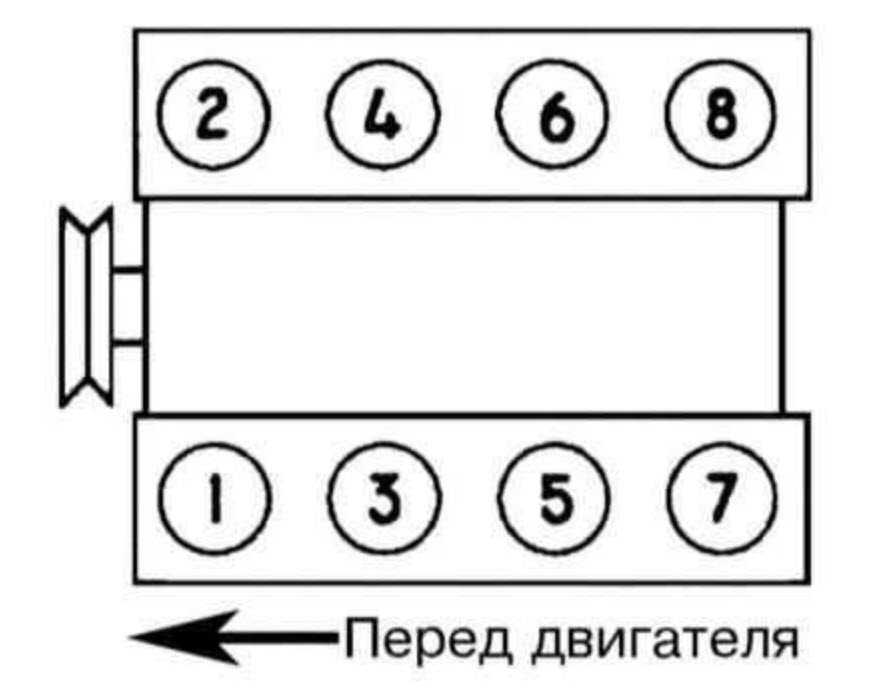

В многоцилиндровых V-образных двигателях первый цилиндр расположен в ряду с водительской стороны.

В двигателях американского производства камеры сгорания и их нумерация может отличаться и не поддаваться логике.

Так, для рядных четверок и шестерок первым может быть цилиндр около радиатора, в то время, как на всех прочих моделях нумерация начинается в сторону салона. Если нумерация обратная, то первым считается цилиндр ближайший к салону.

Французы очень оригинальны и применяют два способа нумерации камер сгорания ДВС.

  • На рядных четверках нумерация начинается от маховика.
  • Если это V-образная шестерка, тогда ближний к радиатору ряд – это первые три цилиндра, а ряд ближе к салону – последние три.

Какой двигатель выбрать: 4-цилиндровый или 6-цилиндровый

Выбрать автомобиль сегодня не просто. Бренды предлагают самые разнообразные варианты на любой вкус и кошелек. Модели различаются по классу, экстерьеру, интерьеру, типу кузова, приводу и трансмиссии, и конечно, у них разные двигатели. Сегодня независимо от типа топлива в автомобилях используются моторы с 3-мя, 4-мя, 6-ю или 8-мью цилиндрами, а иногда даже с 10-ю и 12-ю.

Самые распространенные это 4-х и 6-ти цилиндровые двигатели. Причем оба могут предлагаться для одной и той же модели, да и мощность у них иногда практически одинаковая.

Давайте разберемся, какова разница в характеристиках, в расходе топлива, в обслуживании и, конечно, в цене? В чем их плюсы и минусы и стоит ли переплачивать за «шестерку»?

Разновидности 6G74

Самая простая версия двигателя 6G74 функционирует с одним распредвалом, степень сжатия составляет 9.5, мощность ДВС развивает 180-222 л. с. Этот агрегат SOHC 24 устанавливается на Мицубиси Тритон, Монтеро, Паджеро и Паджеро Спорт.

Другая версия 6G74 использует ГБЦ по схеме DOHC — два распредвала. Степень сжатия здесь увеличена до 10, а мощность — до 230 л. с. Если двигатель вдобавок оснащён Майвек (системой изменения фаз), то он развивает мощность до 264 л. с. Устанавливаются такие моторы на Паджеро второго поколения, Диамант и Дебонар. Именно на базе этого агрегата был разработан автомобиль Мицубиси Паджеро Эво, с мощностью 280 л. с.

Третья вариация 6G74 — это DOHC 24V с системой непосредственного впрыска топлива GDI. Степень сжатия самая большая — 10.4, а мощность — 220-245 л. с. Устанавливается такой мотор на Паджеро 3 и Челенджер.

Порядок работы шестицилиндрового двигателя в зависимости от вида

Разные виды двигателей внутреннего сгорания могут иметь различный порядок работы, даже при одинаковом числе цилиндров.

Рядный ДВС

Отличительной чертой однорядного двигателя является расположение всех цилиндров в один ряд. Количество их может составлять от 2 до 6, но наиболее распространённый вариант – это 4 цилиндра. Подобные типы ДВС, в частности, ставятся на отечественные автомобили «АвтоВАЗа» и «ГАЗа».

Шестицилиндровые «однорядники» можно встретить на БМВ и прочих авто высокого класса. Их работа может происходить по одной из трёх возможных схем:

  • 1-4-2-3-6-5;
  • 1-5-3-6-2-4;
  • 1-3-5-6-4-2 – также отступление от правила неочерёдности (5–6).

V-образные двигатели

Эта конструкция силового агрегата позволяет размещать цилиндры в два ряда, напротив друг друга. Подобная схема нашла широкое применение не только в автомобилестроении, но и в авиационных и корабельных двигателях. Основное преимущество V-образных ДВС состоит в их компактности, что особо актуально для мощных многоцилиндровых моторов.

Ряды цилиндров в них установлены под некоторым углом относительно друг друга: 45 о , 90 о , 120 о . Для установки в автомобили выпускаются 6…16-цилиндровые силовые агрегаты подобной конфигурации.

Принцип работы подобных силовых агрегатов состоит в последовательном вращении коленвала поршнями из противоположных рядов.

Пример. На «Феррари» традиционно устанавливается V-образная восьмёрка, где цилиндры имеют следующую нумерацию: с 1-го по 4-й включительно – левый ряд, а с 5-го по 8-й – второй ряд. Порядок работы такого мотора схематично выглядит таким образом: 1-5-3-7-4-8-2-6.

Оппозитный двигатель

Оппозитный ДВС представляет собой конструкцию, в которой цилиндры располагаются попарно, друг напротив друга. Но, в отличие от V-образного расположения, угол между ними составляет 180 о . Другая их отличительная черта – противоположные поршни совершают зеркальное движение, одновременно достигая нижней и верхней крайних точек.

Порядок работы оппозитной установки с углом расположения «шеек» коленчатого вала 60° выглядит следующим образом: 1-4-5-2-3-6 для шестицилиндровой модификации.

Автолюбитель, который знает принцип работы двигателя своего железного коня, может, при необходимости, самостоятельно производить регулировку его работы. Например, сможет выставить зажигание, либо отрегулировать зазор клапанов.

4-цилиндровые двигатели

Атмосферная бензиновая «четверка» – это автомобильная классика. На протяжении многих лет схема отработана почти до совершенства. Сегодня это самый распространенный вариант в массовом сегменте.

Учитывая небольшие размеры такие двигатели устанавливают как вдоль, так и поперек. Обычно их объем составляет от 1 литра до 3,5. Основные преимущества – малый вес и габариты, экономичность, долговечность, простота и дешевизна в обслуживании.

Минусов немного. Главный – относительно небольшие, по сравнению с 6-цилиндровым мотором, мощность и крутящий момент, и, как следствие, недостаточная динамика. Особенно это ощущается на крупных автомобилях от D-класса и выше и, конечно, на кроссоверах.

BMW 330d

К сожалению поклонники BMW 3-серии, которые не могут смериться с тем, что автомобили этой серии стали оснащаться четырехцилиндровыми моторами, сталкиваются с дилеммой при покупке. Благо компания БМВ все еще оставляет выбор для тех кто для кого Баварские автомобили существуют только с V6 моторами. Во-первых на рынке есть модель BMW 340i, которая стоит неоправданно дорого 3,12 млн. рублей. Есть также М3, которая доступна не многим покупателям в связи со стоимостью и высоким налогом на роскошь. К сожалению купить 3-серию с шестицилиндровым мотором на Российском рынке нельзя. В Европе есть дизельная версия 330d. Но она также стоит не дешево — от 47,350 евро.

VR-6

Отдельно стоит отметить шестицилиндровые агрегаты с углом развала в 15 градусов. Это моторы VR-6. В чем особенность таких агрегатов? Эти установки не имеют такую сбалансированность, как классический двигатель V6. Однако благодаря небольшому углу развала эти моторы крайне компактные, причем не только по ширине, но и по длине.

Что касается рабочего объема, данные агрегаты могут иметь от двух до пяти литров. Меньший объем использовать нецелесообразно. Причина заключается в высокой стоимости изготовления.

На данный момент такие шестицилиндровые агрегаты используются концерном «Фольксваген». Кстати, впервые данные моторы немцы использовали на «Пассате» и «Гольфе». Впоследствии шестицилиндровый агрегат стал применяться на «Фольксвагене Коррадо» и «Шаран». Агрегаты имели рабочий объем в 2,8-2,9 литра и развивали мощность в 174 и 192 лошадиные силы соответственно.

Вибрации и балансировка двигателей

Что водитель чувствует сразу, так это вибрации двигателя — они ухудшают комфорт и могут весьма серьёзно досаждать пассажирам. Помимо этого, вибрации снижают надёжность техники, поэтому инженеры тщательно балансируют моторы. В ход идут противовесы на коленвалах, двухмассовые маховики, продвинутые опоры двигателя, балансировочные валы… Но главное — изначально выбрать удачную конструкцию мотора.

В основном двигатель вибрирует от инерции поршней, совершающих возвратно-поступательные движения. Вспомните, как кивают головой пассажиры при резких разгонах и торможениях — примерно так же ведут себя поршни в конце каждого рабочего такта. В одних двигателях силы инерции и моменты от них взаимно компенсируются, в других остаются свободными, вызывая вибрацию.

Как видно из таблицы, в рядной «четвёрке» остаётся свободной сила инерции второго порядка — не столь неприятная, как первого порядка, но тоже чувствительная. Характерная дрожь мотора в определённых режимах работы — её «заслуга». В оппозитной «четвёрке» эта сила скомпенсирована, но остаётся свободный момент от неё, стремящийся повернуть двигатель вокруг вертикальной оси. Хотя его воздействие почти незаметно для водителя.

У двигателя V6 свободных моментов множество, поэтому в нём приходится применять балансировочные валы. Кстати, трёх- и пятицилиндровые рядные моторы идентичны V6 в уравновешенности, несмотря на нечётное количество цилиндров.

Худшие с точки зрения разгула свободных сил и вибраций — одно- и двухцилиндровые моторы, а также детища Volkswagen: двигатели VR5 и VR6. А лучшие, самые уравновешенные двигатели — рядные и оппозитные «шестёрки». Ну и роскошный V12, конечно.

Как располагаются цилиндры в двигателях

Существуют разные модели двигателей – это и старинные одно- и двухцилиндровые ДВС, традиционные рядные четырех- и шестицилиндровые модели.

Более крупные агрегаты имели V-образные блоки – такие агрегаты могли иметь восемь и более камер сгорания.

Рядное расположение

При рядном расположении в блоке цилиндры располагаются в один ряд. В такой конфигурации существуют двух, трех, четырех, пяти и даже шестицилиндровые моторы.

Двух- и трехцилиндровые ДВС сейчас устанавливаются на современных авто не так часто, хотя популярность их медленно набирает обороты.

Этому способствовали умные системы приготовления топливной смеси и турбины – например, турбированная версия двухцилиндрового ДВС хетчбека Fiat 500. Трехцилиндровый рядный двигатель можно встретить на «Деу Матиз» и многих других.

Что касается рядной «четверки», то такие блоки устанавливаются в большинстве двигателей для легковых авто – объемы таких движков начинаются от 1 л., а самый объемный рядный ДВС – 2,4 л. и более.

Пятицилиндровые двигатели с рядным расположением на автомобилях, производимых серийно, стали появляться в 70-х годах. В числе первых можно выделить дизельные модели Mercedes – они устанавливались в 1974 году на модели в кузове W123.

А уже в 1976 году построили пятицилиндровый мотор от Audi. Начиная с конца 80-х годов рядная пятерка уже никого не удивляла и успешно устанавливалась на самые разные автомобили Fiat, Volvo и других автобрендов.

Рядная «шестерка», которая в 80-х и 90-х была очень популярна в Европе, нынче превратилась в вымирающий вид.

Про восьмицилиндровые модели и говорить не стоит – с такой компоновкой давно попрощались еще в 30-е годы.

Почему? С увеличением объемов блоки также увеличивались. Это создавало конструкторам и инженерам массу проблем при компоновке.

К примеру, втиснуть рядную восьмерку в переднеприводный автомобиль получилось только в двух случаях – это Austin Maxi 2200, который производился в 60-х, и Volvo S80.

В два ряда

Как сделать большой рядный ДВС короче и компактнее?

Двигатель можно “разрезать” пополам, установить две части рядом и заставить поршни вращать один коленчатый вал. Такие моторы имеют форму буквы “V».

Здесь камеры сгорания располагаются в два ряда под углом друг к другу. Такая конфигурация очень популярна у производителей и уступает только рядной «четверке».

В первые такой силовой агрегат появился на Lancia Aurelia, это был 1950 год. За счет своих компактных размеров автомобиль быстро стал популярным среди автомобилистов.

Восемь камер сгорания в этой конфигурации располагаются по четыре в два ряда. Это самая компактная компоновка для крупнообъемных ДВС. Самый большой объем за всю историю автомобилестроения в такой V-компоновке составлял 13 литров. В случае с двенадцатью цилиндрами разница только в их количестве.

Со смещением

Конструкторы и инженеры искали компромиссное решение, чтобы создать мощный и в тоже время компактный силовой агрегат для легковых авто в среднем классе. Двигатель со смещением – это шестицилиндровый V-образный блок.

Цилиндры расположены друг напротив друга в шахматном порядке. Шесть цилиндров под углом в 15 градусов образуют достаточно узкий и короткий агрегат. Среди примеров можно привести VR6, которые устанавливались на «Golf» от Фольксваген.

Оппозитный тип

Как известно, на V-образном блоке угол развала двух частей составляет – 90 или 60 градусов. Если угол развала между двумя частями будет 180 градусов, то это оппозитный двигатель.

Здесь цилиндры располагаются друг напротив друга, горизонтально. Коленчатый вал в таких моделях общий, установлен в центре, а поршни двигаются от него.

Одним из первых таких конструкций стала отечественная разработка, которая использовалась при строительстве дирижабля «Россия». Кстати, несмотря на передовую конструкцию ДВС, дирижабль в небо не взлетел. Также можно вспомнить французские агрегаты от Gorbon-Brille.

А тот, кто разработал и запустил традиционный привычный каждому оппозитный мотор, это Фердинанд Порше. Первая партия автомобилей «Жук» комплектовалась именно этими ДВС в 1937 году.

Аналогичную конструкцию применили и на «Ford» А, С, F. В 1920 году баварский автомобильный концерт предложил свою конструкцию оппозитного мотора.

Моторы W

В данных силовых агрегатах соединены для ряда камер сгорания с VR-расположением. В каждом ряду цилиндры размещаются под углом 15 градусов.

Оба ряда находятся под углом в 72 градуса. В случае с восьмицилиндровым мотором, блок представляет собой два V-образных блока, которые находятся под углом в 72 градуса.

Особенности конструкции

В отличие от «рядника», мотор V6 является несбалансированным. По сути, здесь объединены два трехцилиндровых мотора. Такая конструкция без доработок может вызывать значительные вибрации при работе. Чтобы мотор не вибрировал чрезмерно, в двигателе V6 2.5 используется так называемый дисбаланс коленчатого вала. Последний оснащается специальными противовесами. Некоторые моторы имеют шкив и маховик с дисбалансом. Это позволяет уравновесить силу инерции от верхних частей шатунов и первого порядка поршней.

Существуют и более усовершенствованные модификации. Так, двигатель V6 3.0 может оснащаться балансировочным валом. Он вращается с такой же частотой, что и коленчатый, однако это происходит в обратную сторону. Такая конструкция позволяет обеспечить высокую плавность и стабильность работы силового агрегата.

Интересная особенность: в двигателе V6 момент инерции второго порядка оставляют свободным. Эта сила поглощается самими опорами двигателя. Обычно этот момент инерции вдвое ниже, чем у первого порядка.

Что представляет собой V-образный двигатель?

С увеличением числа цилиндров в двигателе рядные конструкции стали менее удобными, а потому им на смену пришла V-образная компоновочная схема. Она предполагает установку цилиндров с поршнями попарно, друг напротив друга и под углом. Последний получил наименование угол развала и может варьироваться от 10° до 120° между осями. Количество цилиндров в таких агрегатах от шести до двенадцати, но это всегда четное число. Многие автопроизводители благодаря V-образной компоновочной схеме получили возможность экспериментировать с количеством цилиндров, увеличивая их число до двадцати четырех, но в серийном производстве таких автомобилей пока нет.

В зависимости от величины угла развала достигаются определенные характеристики двигателя. Так, например небольшой угол позволяет объединить в моторе достоинства и рядных, и V-образных моторов.


V-образный двигатель

Среди плюсов V-образных моторов можно отметить:

  • компактность конструкции;
  • более длительный срок эксплуатации двигателя;
  • эффективная и динамичная работа на различных оборотах.

В числе недостатков:

  • конструкция такого агрегата более сложна, поскольку имеет две головки блока цилиндров;
  • высокая стоимость изготовления;
  • большие вибрации при работе;
  • сложности с балансировкой.

О ДВС и его типах

Двигатель внутреннего сгорания может быть с внешним образованием топливной смеси (бензиновый) и с внутренним смесеобразованием – дизельный. Все они являются четырехтактными, и это надо отметить как одно из свойств, которыми обладает такой двигатель. Первый двигатель был мощностью чуть больше одной лошадиной силы, что оказалось явно недостаточно для его практического использования. Он был одноцилиндровый, само собой напрашивалось решение увеличить число цилиндров для увеличения мощности.

А как только число цилиндров становится больше одного, возникает вопрос, об их расположении. Невзирая на то, бензиновый это или дизельный двигатель, возможны такие варианты:

  • рядный, все цилиндры располагаются друг за другом на одной линии;
  • V образный, в нем цилиндры находятся под острым углом (обычно шестьдесят или девяносто градусов) друг относительно друга;
  • оппозитный, его можно считать частным случаем V образного. В нем цилиндры находятся под углом 180°. Такой двигатель чаще всего используют в конструкции мотоцикла;
  • W образный, его можно рассматривать как комбинацию оппозитного и V образного, установленного поверх оппозитного, и работающих на один коленчатый вал;
  • звездообразный, это своеобразная комбинация из нескольких V образных двигателей, в которой цилиндры располагаются под углом между собой по всей окружности и работают на один коленвал. Используется в основном в самолетостроении.

Некоторые из этих вариантов построения двигателей можно увидеть на приведенном ниже рисунке:

1- рядный; 2 – V образный; 3 – оппозитный; 4 – совмещенный V образный и рядный двигатель; 5 – W образный; 6 – совмещенный в W образной компоновке.

Для каждого из перечисленных вариантов свойственны свои достоинства и недостатки, но в настоящий момент более подробно будут рассмотрены V образные двигатели.

Описание двигателя

6G74 поставили на конвейер в 1992 году. Здесь он оставался вплоть до 2003 года, пока его не заменили более объёмным и мощным 6G75. Блок цилиндров агрегата был модернизирован для изменённого коленвала с ходом поршня 85.8 мм. Одновременно увеличили диаметр цилиндров на 1,5 мм. Что касается ГБЦ, то они используются разного типа, но все с гидрокомпенсаторами.

  1. На двигатель 6G74 ставится ременной привод. Замену ремня надо проводить каждые 90 тыс. км пробега. Одновременно следует менять помпу и натяжной ролик.
  2. 6G74 — это V-образная «шестёрка» с верхним расположением распредвала.
  3. Блок цилиндров изготовлен из чугуна, а ГБЦ и насос хладагента — из алюминиевого сплава.
  4. Что касается коленвала, то он сделан стальной, кованый, а опорами ему служат подшипники, в количестве четырёх штук. Для повышения жёсткости двигателя, конструкторы решили объединить блок цилиндров с коленвалом.

  • Поршни этого мотора отливаются из алюминия. Они входят в зацепление с шатуном при помощи пальца.
  • Кольца поршней чугунные, разнообразной формы.
  • Маслосъёмные кольца скребкового типа, с пружинным расширителем.
  • Камеры, в которых происходит сгорание топлива, шатровые. Клапаны изготовлены из огнеупорной стали.
Производство Kyoto engine plant
Марка двигателя 6G7/Cyclone V6
Годы выпуска 1992-н.в.
Материал блока цилиндров чугун
Система питания инжектор
Тип V-образный
Количество цилиндров 6
Клапанов на цилиндр 4
Ход поршня, мм 85.8
Диаметр цилиндра, мм 93
Степень сжатия 9.5 (SOHC); 10 (DOHC); 10.4 (DOHC GDI)
Объем двигателя, куб.см 3497
Мощность двигателя, л.с./об.мин 186-222/4750-5200 (SOHC); 208-265/5500-6000 (DOHC); 202-245/5000-5500 (DOHC GDI)
Крутящий момент, Нм/об.мин 303-317/4500-4750 (SOHC); 300-348/3000 (DOHC); 318-343/4000 (DOHC GDI)
Топливо АИ 95-98
Вес двигателя, кг 230
Расход топлива, л/100 км (для Pajero 3 GDI)
— город 17
— трасса 10 , 5
— смешан. 12 , 8
Расход масла, гр./1000 км до 1000; 0W-40; 5W-30; 5W-40; 5W-50; 10W-30; 10W-40; 10W-50; 10W-60; 15W-50
Масло в двигатель 0W-40
Сколько масла в двигателе, л 4 , 9
Замена масла проводится, км 7000-10000
Рабочая температура двигателя, град. 90-95
Ресурс двигателя, тыс. км 400+
Тюнинг, л.с. 1000+
Устанавливался на автомобили Л200/Тритон, Паджеро/Монтеро, Паджеро Спорт/Челенджер, Mitsubishi Debonair, Mitsubishi Diamante, Mitsubishi Magna/Verada

Преимущества и недостатки рядных 6-цилиндровых моторов

В 21 веке популярность шестицилиндровых рядных моторов начала стремительно падать. Они фактически вымерли, поскольку появились более эффективные и производительные V-образные аналоги. Отсюда у многих возникает закономерный вопрос, касающийся того, чем отличаются между собой эти ДВС, и действительно ли у рядного мотора нет шансов против V-образного двигателя.

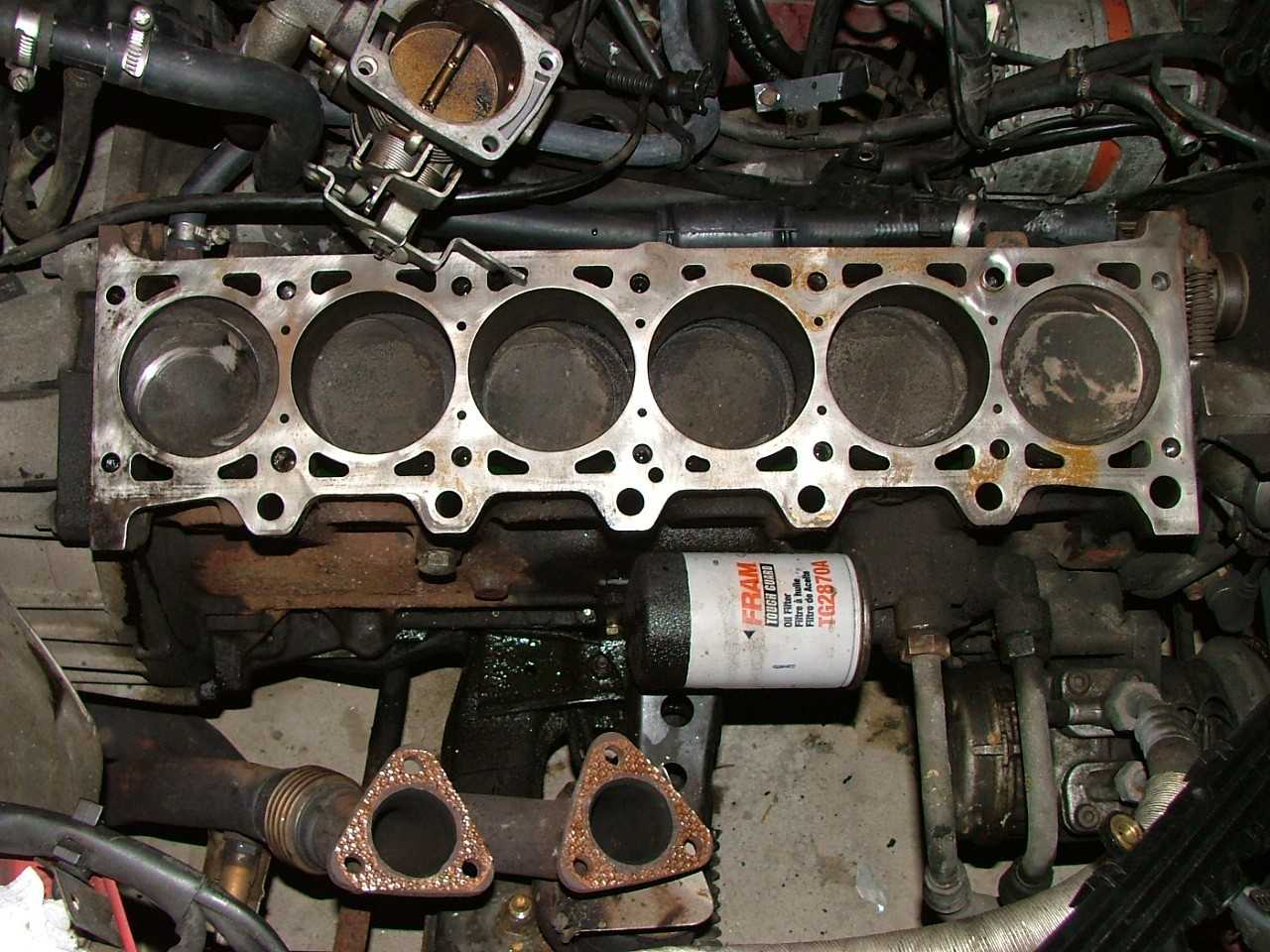

Рядный 6-цилиндровый мотор

Каждый из вас уже понял, что основное отличие заключается в расположении цилиндров. В случае с рядными (R) они располагаются в одну линию (In Line) или ряд, а при V-компоновке стоят друг напротив друга, внешне создавая букву V.

Не стоит делать поспешные выводы, сразу делая V моторы очевидными фаворитами в этом противостоянии. Стоит взглянуть на основные достоинства, а также перечислить недостатки каждого из двигателей.

К сильным сторонам рядных ДВС специалисты относят следующие моменты:

  • В случае с рядной компоновкой получается достаточно простая и надёжная конструкция. Это не зависит от числа цилиндров.
  • Изготовление блока более простое, здесь не требуется второй комплект ГБЦ и распределительных валов, чего не скажешь о V-образных конкурентах.
  • Вместо того, чтобы применять 4 коротких распредвала, в рядных шестёрках используют 2 длинных вала.
  • Рядники проще в ремонте и обслуживании, поскольку доступ к основным узлам, таким как свечи зажигания или высоковольтные провода лёгкий и открытый.
  • С рядными моторами любят работать практически все автомеханики, поскольку никаких существенных сложностей с их ремонтом или плановым обслуживанием нет.
  • Одним из ключевых достоинств справедливо считается балансировка ДВС.

Уравновешивание происходит за счёт правильного рабочего цикла. Фактически балансировка достигается возвратно-поступательными движениями поршней. Это не требует сложных дополнительных решений. Рядные ДВС плавно набирают обороты, не вызывают сильных вибраций.

Но не всё так идеально, как может показаться на первый взгляд после изучения преимуществ. В действительности работа и конструкция рядного двигателя имеет ряд причин, из-за которых популярность такого движка резко снизилась с появлением более современных V6.

  • Одной из главных проблем считается размещение. Большое число цилиндров не позволяет разместить их в один ряд в подкапотном пространстве многих автомобилей.
  • При поперечном размещении рядника не остаётся пространства для приводов и трансмиссии, без которых не обойтись в автомобилях с передним приводом.
  • Такие ДВС не могут похвастаться универсальностью, из-за чего автопроизводители от них отказываются. Куда выгоднее сделать V6, который можно разместить под капотом нескольких моделей.
  • Слабой стороной считается жёсткость длинного рядника. Коленвалы и распредвалы длинные, из-за чего они могут прогибаться при вращении.
  • Жёсткость блока цилиндров у рядных ДВС уступает V6.
  • Рядные шестёрки плохо влияют на центр тяжести транспортного средства из-за своего более высокого расположения.

Но пока всё равно нельзя однозначно заявлять о том, какой двигатель в итоге лучше, сравнивая между собой рядный и V-образный силовой агрегат.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
FAQ по авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
