Пневматическая подвеска

Вначале была рессора

У первых колесных не было никаких подвесок — упругие элементы попросту отсутствовали. А затем наши предки, вероятно, вдохновившись конструкцией стрелкового лука, стали применять рессоры. С развитием металлургии стальным полосам научились придавать упругость. Такие полосы, собранные в пакет, и образовали первую рессорную подвеску. Тогда чаще всего использовалась так называемая эллиптическая подвеска, когда концы двух рессор были соединены, а их середины крепились к кузову с одной стороны и к оси колес с другой.

Затем рессоры стали применять на автомобилях, причем как в виде полуэллиптической конструкции для зависимых подвесок, так и установив одну, а то и две рессоры поперек. При этом получали независимую подвеску. Отечественный автопром долго использовал рессоры — на Москвичах до появления переднеприводных моделей, на Волгах (за исключением Волги Сайбер), а на УАЗах рессоры применяются до сих пор.

Рессоры эволюционировали вместе с автомобилем: листов в рессоре становилось меньше, вплоть до применения однолистовой рессоры на современных малых развозных фургонах.

Плюсы рессорной подвески

Минусы рессорной подвески

• Простота конструкции — при зависимой подвеске достаточно двух рессор и двух амортизаторов. Все силы и моменты от колес рессора передает на кузов или раму, не нуждаясь в дополнительных элементах
• Компактность конструкции
• Внутреннее трение в рессоре с несколькими листами гасит колебания подвески, что снижает требования к амортизаторам
• Простота изготовления, дешевизна, ремонтопригодность

• Обычно используется в зависимой подвеске, а она сейчас встречается все реже
• Достаточно высокая масса
• Не очень высокая долговечность
• Сухое трение между листами требует или применения специальных прокладок или периодической смазки
• Жесткая конструкция с рессорами не способствует комфорту при малой нагрузке. Поэтому чаще применяется на коммерческих транспортных средствах.
• Регулировка характеристик в эксплуатации не предусмотрена

Достоинства и недостатки

Теперь, давайте рассмотрим положительные стороны и найдём изъяны в установке регулируемой конструкции.

О преимуществах, в первую очередь.

Что отличает машину на пневмо. Это, в первую очередь, увеличенная энергоёмкость. Она не даёт машине выполнять рискованные крены при вхождении в поворот. Даже на высоких скоростях. Существенно снижается амплитуда колебаний. В результате, затрачивается меньше энергии на поглощение амортизаторами.

К плюсам установленной пневматической подвески можно отнести регулировку жёсткости в широком диапазоне. Это позволяет сделать езду более контролируемой. Речь идёт о выборе наиболее оптимального варианта жёсткости при передвижении по дороге с разным качеством дорожного полотна.

Ещё один положительный аспект, на котором хочется заострить внимание – это положение кузова автомобиля. О чём собственно речь? Стабильность позволяет в ночное время работать фарам в стационарном режиме

Исключены прыжки, раскачивание кузова авто. Следовательно, водитель не напрягается, а спокойно контролирует освещённую трассу.

Создаются дополнительные меры безопасного передвижения, как для владельца транспортного средства, так и для других участников ночного дорожного движения. Разница при установке и использовании пневматической подвески в этом очевидна.

Помимо этого, отличия пневматической подвески от обычного варианта, заключаются в следующем:

1. Появляется возможность увеличить грузоподъёмность транспортного средства.
2. Распределить нагрузку.
3. Регулировать тормозное усилие.
4. Повышается комфорт передвижения.
5. Ход авто становится более плавным.
6. Снижаются показатели уровня шума.
7. Появляется возможность регулировки и контроля клиренса.
8. Аэродинамика становится лучше.

Наряду с этим, существуют минусы подвески, о которых необходимо говорить вслух для полного понимания ситуации.

Минусы

В копилку негатива можно положить:

1. Дорогое обслуживание.
2. Постоянный контроль системы и регулярную очистку от грязи.
3. Передвижение зимой на пневме. При высоких минусовых температурах резина дубеет. Подушки могут порваться, потрескаться и пропускать воздух.
4. Сложно установить, а тем более, настроить самостоятельно.
5. Ресивер и аппаратура могут занять большой объём багажного отсека.

Пружинная подвеска

Такой вариант самый популярный и встречается, пожалуй, на 9 из 10 авто, хотя могу ошибаться с соотношением. Этот вариант хорош тем, что конструктивно довольно простой, многие обслуживают подвеску своего авто самостоятельно, поскольку сложного по большому счету там нет ничего. Запчасти недорогие, если сравнивать с запчастями на «пневму», а для работы не нужно никаких особых приспособлений. Конструкция проверена десятилетиями как на маленьких легковушках, так и на больших внедорожниках. Система рычагов, амортизаторов и пружин работает слажено и без сбоев, обеспечивая автомобилю прекрасные ходовые качества, а пассажирам комфортное передвижение.

Несмотря на кажущуюся простоту подвески, существует масса факторов и вариаций, которые позволяют менять ее характеристики. Для этого производители экспериментируют с толщиной и мягкостью пружин, количеством и упругостью сайлентблоков, а также положением и конфигурацией рычагов.

Из недостатков следует выделить сложность объединения двух важнейших параметров: мягкости и жесткости, которые может обеспечить пневмоподвеска. Как правило, пружинные аналоги можно «заточить» либо только под спорт, то есть жесткость, либо под комфорт, а значит мягкость и отсутствие управляемости. Но, у некоторых авто присутствует та самая золотая середина, то есть авто одинаково хорошо показывает себя во время движения по плохой дороге, при этом сохраняет замечательную управляемость.

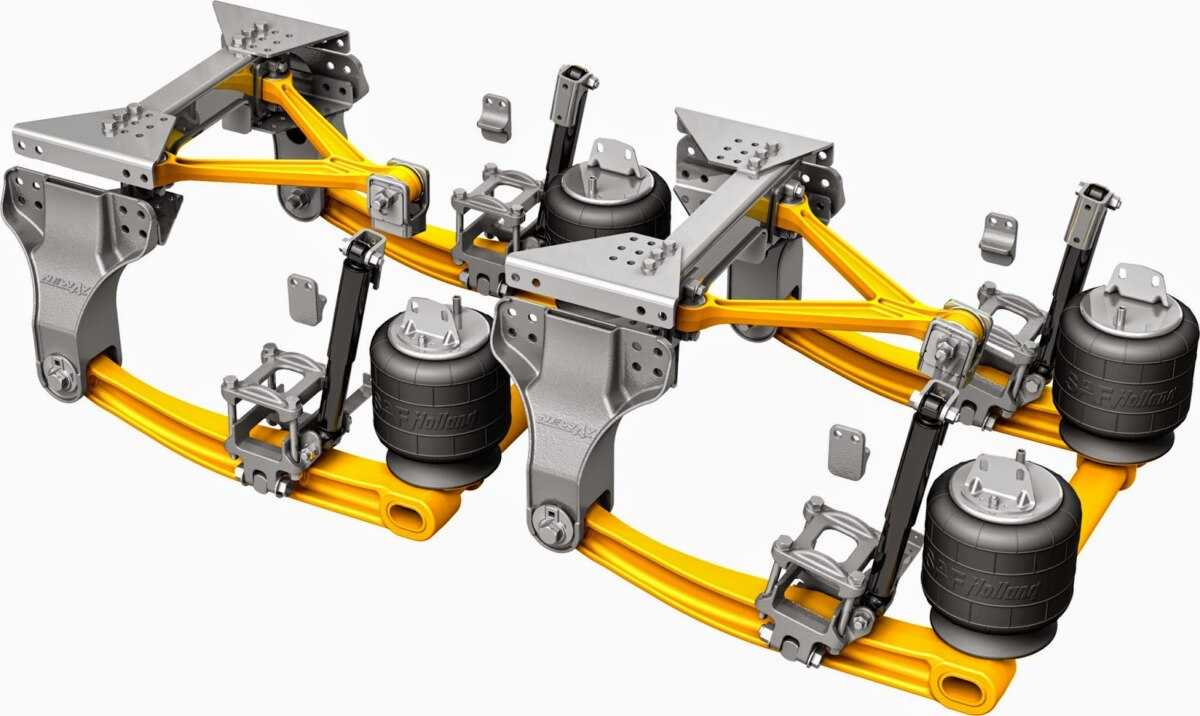

Зачем грузовикам пневмоподвеска?

Как мы уже упомянули, пневмоподвеска грузовиков это больше необходимость, чем роскошь. Что же она даёт, и зачем нам знать устройство пневмоподвески?

Дело в том, что современные автомобили, в том числе и грузовые, с каждым годом становятся легче, а вот нагрузка, которую они должны везти становится больше.

В этих условиях классические стальные рессоры просто бы не справились, поэтому практически все производители большегрузов уже довольно давно применяют пневматические виды подвесок. Пользы от них масса, а именно:

• высокая плавность хода;
• отсутствие заметных смещений между шасси и осями машины;
• возможность регулировки высоты шасси;
• поддержание постоянной высоты кузова вне зависимости от загрузки;
• уменьшение частоты собственных колебаний шасси.

В целом, достоинств очень много, и они с лихвой перекрывают небольшие недостатки в виде достаточно высокой стоимости и более сложной конструкции по сравнению с обычными рессорами.

Гидравлическая подвеска

Такой вариант подвески был изобретен французами в далеких 50-х. Тогда компания Citroen решила усовершенствовать подвеску автомобиля и создала собственный вариант — гидропневматическую систему, которая, кстати, была главной «фишкой» компании на протяжении нескольких десятилетий. Последним представителем «французов» с гидравлической подвеской — Citroen C5, ездовые характеристики во много раз отличаются от авто с обычной пружиной подвеской. Гидропневматика это своего рода «гибрид», который представляет собой смесь классической и пневматической подвесок. Однако, кроме воздуха, как это уже понятно из названия, используется еще и жидкость. Гидравлическая жидкость позволяет менять параметры подвески также, как и «пневма», однако в отличие от последней, французский гибрид подвески считается более надежным и ремонтопригодным. В общем гидропневматическая подвеска по стоимости обслуживания находится где-то посредине между «пневмой» и «пружинами». Что касается надежности, то и здесь этот вариант будет таким себе компромиссом между двумя первыми претендентами.

Однако несмотря на все плюсы этой подвески, широкого применения она так и не нашла. Более того, сама компания Citroen не использует ее массово, вместо этого автомобили компании комплектуются пружинами и пневматическим аналогом.

Задняя подвеска

Если автомобиль уже оснащен пружинными амортизаторами, установка пневмоподвески не отнимет много сил и времени. Баллоны легко ставятся на стоковые опоры, однако иногда требуется определенная модификация (обычно все необходимые конструктивные элементы идут в комплекте).

Также возможна установка пневмобаллона со встроенным амортизатором, однако такое решение может потребовать значительных изменений в конструкции подвески автомобиля.

Для автомобилей с рессорами существует 2 варианта установки пневмоподвески. Наиболее простым решением является демонтаж нескольких пластин с каждой рессоры и установка пневмобаллона между рессорой и кузовом автомобиля.

На старых автомобилях с изношенными рессорами рекомендуется (если позволяют денежные средства) полностью их демонтировать и установить четырехточечную подвеску. Основные производители предлагают готовые наборы пневмоподвесок для установки на наиболее популярные модели автомобилей с рессорами, которые монтируются на болтовые соединения с минимальными сварочными работами для крепления оси.

Для гоночных автомобилей и нестандартных решений существуют универсальные комплекты, требующие большого объема сварочных работ.

В зависимости от физических ограничений, связанных с конструкцией шасси и требованиями к клиренсу, верхние рычаги четырехточечных систем могут быть треугольными либо быть ориентированы параллельно нижним связям.

В общем случае, параллельные рычаги отлично подходят для установки на грузовые автомобили, а треугольные – для легковых автомобилей. Для некоторых шасси производители выпускают оба вида рычагов. Если у Вас есть возможность выбирать, то для повседневных автомобилей рекомендуется устанавливать треугольные рычаги, а для драг-рейсинга или гоночных автомобилей – параллельные.

Несмотря на то что пневмобаллоны со встроенными амортизаторами дороже, их монтаж требует значительно меньших затрат. Например, существуют комплекты для Chevy II 62-67 годов, которые просто устанавливаются на стандартное место для заводских пружинных амортизаторов. Данный люксовый комплект также оснащается наконечниками Fat Man и реечной рулевой

Обратите внимание, что при поднятой подвеске для нормальной езды пластины пневмоэлемента параллельны кронштейнам амортизаторов. Смещение пружины в сторону шаровой опоры значительно повышает ее жесткость

Разновидности пневмоподвесок

Пневмоподвеску нельзя назвать самостоятельным элементом ходовой части автомобиля, поскольку в большинстве случаев она функционирует одновременно с другими разновидностями демпфирующих устройств (подвеска типа McPherson, неразрезная балка, так называемая многорычажная подвеска). В общем случае все подобные системы, устанавливаемые штатно, можно условно разделить на две категории:

• простые пневмоподвески, у которых пневмоэлемент монтируется вместо классических пружин;
• адаптивные устройства, у которых амортизаторы умеют изменять жесткость динамически. При этом степень сглаживания колебаний может происходить в зависимости от водительских предпочтений или дорожной обстановки.

Поскольку пневмоподвески – дорогостоящий элемент конструкции ходовой части, они устанавливаются либо на легковые авто премиум класса, либо на коммерческий транспорт, так как здесь их присутствие – жизненная необходимость. В зависимости от метода реализации пневмоподвесок различают следующие их разновидности:

• одноконтурные, у которых наличествует единственная воздушная магистраль, через которую и происходит одновременное изменение положения всех имеющихся подушек (обычно их две, обе монтируются на задней оси);
• двухконтурные используются для обеспечения изменения положения заднеосевых подушек по отдельности);
• четырехконтурные характеризуются наличием отдельных магистралей для всех четырёх колёс.

Одноконтурные системы чаще всего устанавливаются на мощные седельные тягачи или грузовики с повышенной грузоподъёмностью, которые комплектуются одноосевой (передней или задней) пневмоподвеской. Такой тип предназначен для регулирования степени жёсткости всей оси, обычно задней, поскольку именно на неё приходится основная часть нагрузки.

Двухконтурные системы устанавливаются на одну или обе оси. При одноосевой комплектации достигается индивидуальная регулировка левого или правого колеса. Во втором случае есть возможность изменять жёсткость задней/передней оси, что равноценно использованию двух одноконтурных подвесок.

Четырёхконтурные системы достаточно сложны в реализации, но зато они обеспечивают возможность индивидуальной настройки всех четырёх колёс. Это действительно высокоэффективная подвеска, поскольку степень увеличения/уменьшения клиренса определяется бортовым компьютером в зависимости от информации, поступающей с датчиков. Особенно заметно использование четырёхконтурных пневматических подвесок при прохождении поворотов, которые в данном случае практически не ощущаются из-за компенсации кренов.

История создания

Мы не будем глубоко копать. Отметим лишь, что установка ППТС на массово выпускаемый автомобиль была выполнена французами в 1655 году. Этой чести удостоилась машина «Ситроен ДС-19».

Каждое колесо было оснащено независимыми поршневыми рессорами пневматического принципа действия с возможностью регулировки. Интересно, что модель, о которой идёт речь, и сегодня сходит с заводского конвейера с первоначальным вариантом рессор.

В Штатах, пневматические рессоры, начали устанавливать с 1957 года: речь идёт о массовом производстве легковых авто. Первооткрывателем стал автомобиль «Кадилак Эльдорадо».

В последующем, немцы, заинтересовавшись новинкой. Использовали конструкции, начиная с автомобиля «Мерседес-Бенс» 300 СЕ. Это произошло уже в 1961 году. Дальнейшие попытки усовершенствования не принесли желаемых результатов и постепенно РКО диафрагменного типа стали историей.

В СССР также изучали этот вопрос и пытались применить конструкцию, так сказать, на практике. Это в 50-х годах коснулось грузового транспорта и автобусов. Проводились масштабные совещания, где демонстрировались новинки. Со временем было принято решение внедрить пневматические рессоры на основе РКО в массовое производство.

На дорогах постсоветского пространства появились автобусы с новой конструкцией. Это техника (автобусы) ЛАЗ (Львовского автомобильного завода) и троллейбусы ЗиУ (завод имени Урицкого). В конце 50-х, начале 60-х годов Ижевский автомобильный завод выпустил первый «Москвич» с пневматической подвесной системой.

Дальше этого дело не пошло. Огонь энтузиастов постепенно угасал. И только спустя много лет возгорелся вновь. Новшество коснулось теперь легковых машин, где устанавливали РКО рукавного типа. Он агрегировал с ЭСУ.

Сегодня регулируемыми системами никого не удивишь. На заводах идёт массовое исполнение этих конструкций. За дело взялись автомобильные гиганты США, Японии Европы и ряда других стран.

Конструкция классической пневмоподвески

Схема пневматической подвески

За несколько десятков лет, в течение которых пневматическая подвеска устанавливалась на серийные автомобили, она успела доказать свою выносливость, работоспособность и, главное, практичность. Основные элементы пневматической подвески:

• пневматические упругие элементы;
• компрессор;
• ресивер;
• датчики положения кузова;
• система управления.

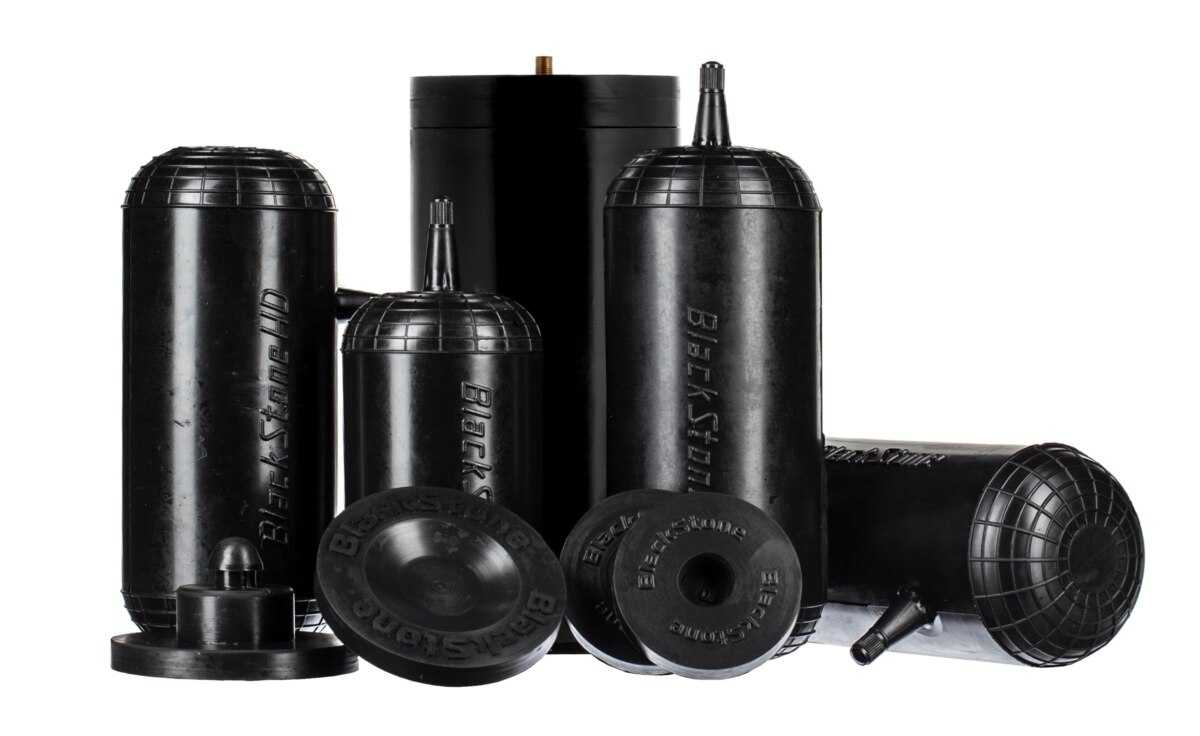

Пневмоэлементы

Конструкция стоек пневмоподвески

Пневмобаллоны, пневматическая рессора, упругий элемент, называть их можно по-разному. Суть от этого не меняется. Задача пневмоэлемента состоит в том, чтобы эффективно воспринимать нагрузки от неровностей дороги и сохранять клиренс автомобиля на заданном уровне. Для этого ему необходимо поддерживать определённое давление воздуха и сохранять его в своём объеме. Конструктивно пневмобаллон может быть либо выполнен  вместе с амортизатором, либо устанавливаться отдельно. Если это комплексное решение, то амортизатор и пневмоподушка будут называться пневмостойкой. Она аналогична  МакФерсону, только вместо пружины — резиновая камера, заполненная воздухом. Некоторые виды пневмоподушек имеют ограничительные клапаны давления, а некоторые — пневмоаккумуляторы, чтобы не так зависеть от давления, которое создаёт следующий элемент системы.

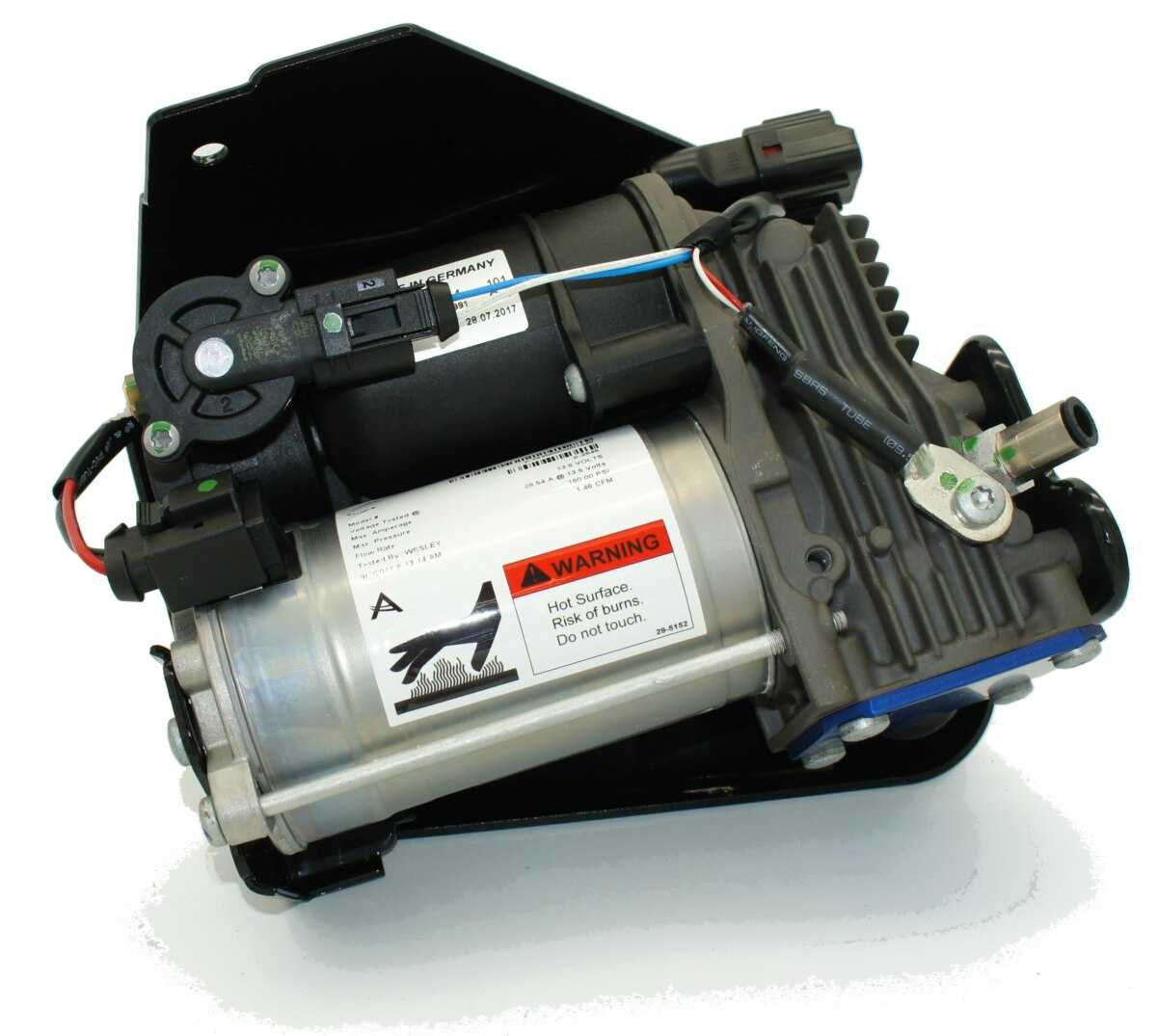

Компрессор

Его задача сводится к тому, чтобы обеспечивать все пневморессоры воздухом под заданным давлением. Это не просто компрессор, а цепь элементов, контролирующих подачу воздуха и общее давление в системе; кроме того, в конструкцию компрессора обязательно входит осушитель для предотвращения накапливания влаги в системе.

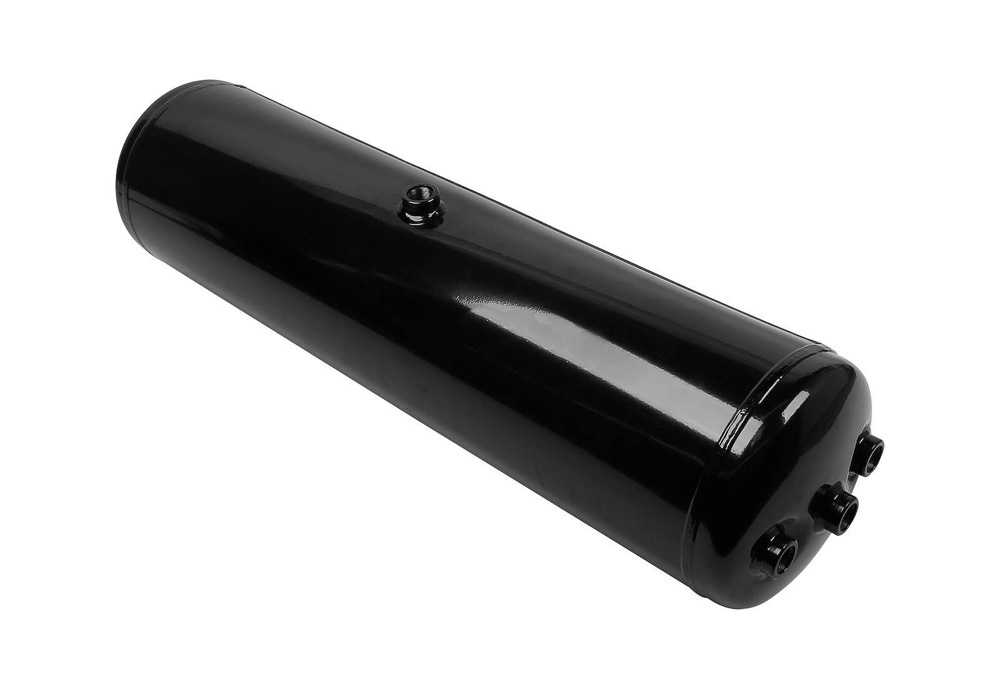

Ресивер

Пневмоподвеска Ауди А5

Ресивером называют резервуар, который служит для накопления сжатого воздуха и дальнейшего поддержания заданного давления в системе. Это необязательный элемент, однако его применение крайне желательно, тк позволяет не заставлять компрессор качать воздух постоянно. После понижения давления в ресивере до определенного предела электроника даст команду компрессору на включение.

Система управления

Электронная система управления следит за давлением в пневмобаллонах и распределяет его по каждому из них. Для этого в систему пневматической подвески интегрированы ограничительные и перепускные клапаны. Датчики контролируют работу пневмосистемы, положение кузова, скорость движения автомобиля, качество дорожного покрытия, угол поворота рулевого колеса и положение педали акселератора. На основе данных показателей система управления регулирует положения кузова автомобиля и степень демпфирования амортизаторов (в случае адаптивной подвески).

Достоинства и недостатки пневматической подвески

Преимущества пневмоподвески

1. Способность поддерживать заданную высоту кузова автомобиля при различных нагрузках. Даже при неравномерной загрузке система поддерживает правильное положение машины относительно дорожного покрытия.
2. Значение дорожного просвета у автомобиля, на котором установлена пневматическая подвеска, можно изменять. Это особенно актуально в ситуациях, когда передвигаться приходится по бездорожью или по некачественным дорогам, на которые столь богата наша страна.
3. Пневматическая система обеспечивает автомобилю плавность хода. Водителю и пассажирам гораздо удобнее ехать в автомобиле с «пневматикой», нежели в машине с классической подвеской. Кроме того, пневматическая подвеска работает очень тихо.
4. Автомобиль, оснащённый пневматической подвеской, двигается плавно, без рывков. Кузов такой машины не раскачивается, в повороте крен машины минимален. Всё это способствует хорошей управляемости автомобиля на дороге.
5. Если пневматическая подвеска смонтирована на классическую штатную, заводские крепления и рессоры служат дольше.
6. У автомобиля с пневматической подвеской существенно увеличивается ресурс пробега. При соблюдении всех рекомендаций изготовителя такой автомобиль может спокойно пройти до 1 миллиона километров.
7. Машина, на которую установлена пневматическая подвеска, отличается большей грузоподъёмностью по сравнению с автомобилем той же марки и класса, но с обычной подвеской.

Недостатки пневматической подвески

1. Первый минус пневмоподвески — пожалуй, это её стоимость. Современные системы оснащены массой вспомогательных функций, таких как пневмосигнал, автоматическое увеличение давления в шинах, и т.п. Это, естественно, не удешевляет конструкцию, поэтому в современном автомобилестроении пневматика ставится преимущественно на грузовики и авто бизнес-класса.
2. Оборудование требует постоянного ухода: пневматика не терпит грязи, пыли и песка, так что её приходится постоянно контролировать и очищать. Надо ли говорить, что в отечественных дорожных условиях это превращается в непростую процедуру?
3. Пневматические подушки практически не подлежат ремонту. Поэтому если пневматический элемент вышел из строя, его придётся менять.
4. На морозе пневматика функционирует с ограничениями, так что любители зимних поездок вряд ли смогут в полной мере оценить все достоинства этой конструкции.
5. Дорожные реагенты, которыми так любят обрабатывать у нас зимние дороги, также существенно сокращают срок жизни механизмов.

Видео о подключении пневмоподвески:

Параметры выбора пневматической подвески

Диаметр стойки

Выбирая подушки для дополнения подвески к своему авто стоит обратить внимание на тип крепления. Упругие элементы могут монтироваться тремя способами:

Упругие элементы могут монтироваться тремя способами:

1. Поверх штатных стоек,

2. Рядом с ними на отдельном креплении

3. Вместо пружин.

В случае первого варианта необходимо искать размер манжеты идентичный диаметру стойки.

Для отечественных легковых машин (ВАЗ любой серии) чаще всего подходят подушки с параметром 52 мм.

У иномарок диаметр стоек может варьировать от 43 до 45 мм, что подразумевает поиск именно таких показателей на манжетах.

Габариты для установки

1. Для небольших легковых машин («Матиз», «Дэу», «ВАЗ») лучше искать подушки с параметрами в ненакачанном состоянии диаметра 120 мм и длины 190, что позволит компактно разместить их между осью и верхними опорами.

2. На седаны и джипы больших размеров можно подбирать диаметры до 135 мм и высоту 205 мм.

3. На микроавтобусы и небольшие грузовики ставят подушки от 150 мм в диаметре и 245 мм в длину и более.

Высота пневмостоек в накачанном и сжатом виде

Этот показатель важен для определения регулировки клиренса

Если пневмоподвеска устанавливается с целью разгрузить заднюю часть машины при большой массе багажа или постановке третьего ряда сидений и дополнительных пассажирах, то необходимо обращать внимание на максимальный размер подушки/стойки в накачанном виде. Чем он больше, тем лучше для авто

1. Микроавтобусам и джипам потребуется показатель в 280-320 мм, что обеспечит хорошую переносимость загруженного багажника и высокий клиренс для проходимости в сельской местности.

2. Небольшим грузовикам стоит ставить подушки на 380-420 мм в накачанном положении.

3. Универсалам и минивэнам можно монтировать и 230-250 мм.

4. Для занижения авто в соответствии с тюнингом необходимо смотреть на минимальную длину подушки в сжатом виде. Обычно их используют для монтажа на седаны и здесь стоит искать показатели 80-100 мм.

На какую ось

Установить пневмоподвеску можно на любую ось, но у различных решений есть свои преимущества.

1. Рукавный тип можно монтировать как спереди, так и сзади. Чаще всего используется четырехконтурный вариант для обеспечения полного комфорта или регулировки клиренса. Допустим монтаж лишь на переднюю ось, чтобы придать машине спортивный вид с заниженным носом и задранным багажником.

2. Подушки с крышками больше подходят для постановки на заднюю ось, чтобы облегчить перевозку грузов и ровное положение кузова. Спереди их не ставят. Это вариант для микроавтобусов и небольших грузовиков.

Выбор по массе

У каждого комплекта пневматической подвески имеется максимальный показатель по весу автомобиля, с которым он будет взаимодействовать.

1. Для небольших легковых авто достаточно подушек на общий вес 1200 кг.

2. Крупным седанам и джипам ставят устройства с показателями 2000 кг.

3. Представительскому классу и микроавтобусам требуются элементы рассчитанные на 3000 кг.

4. Небольшим грузовиками необходимы пневматические опоры на 5000 кг.

Совместимость с компрессором

Пневматическая подвеска не всегда продается в сборе, поэтому некоторые элементы приходится докупать отдельно.

При выборе подушек важно убедиться в совместимости с компрессором по рабочему давлению. Большинство резиновых частей с камерой для воздуха начинает работать от давления в 1 бар и здесь проблем быть не должно

А вот максимальные показатели у всех разные.

Оптимально приобретать компрессор с небольшим запасом (на 5 бар больше) относительно подушек, чтобы он успевал накачивать лишний воздух в ресивер, т. к. постоянно он работать не может и отключится из-за перегрева.

1. Для большинства авто подушки должны иметь показатель 15 бар максимального давления, а компрессор 20 бар.

2. При одноконтурной системе достаточно 7 бар в упругих элементах.

Емкость ресивера

От этого параметра зависит наличие достаточного запаса воздуха, чтобы подавать его в стойки и поднимать авто. При заглушенном двигателе система дает утечки и подвеска может изменять положения кузова.

1. Для легковых машин хватит объема ресивера в 8 литров;

2. Микроавтобусам и джипам потребуется 12 литров;

3. Небольшим грузовикам от 15 до 20 л.

Типы пневмоподвесок

Только поднятие а/м – это самая простая и наиболее надёжная конструкция – при этом штатные упругие элементы (рессоры или пружины) не убираются, а Вы просто добавляете пневмоэлементы в помощь к ним.

Три варианта:
– Вставка в пружину
– Пневмоэлемент между рессорой и рамой (кузовом) в случае рессорной подвески
– Пневмоамортизатор
И если между первым и вторым выбора нет (зависит только от Вашей подвески), то пневмоамортизатор можно поставить в обоих случаях. Пару отрицательных моментов – это дорого и не всегда место крепление амортизатора к кузову или подвеске рассчитано на дополнительную нагрузку (в среднем пневмоамортизатор может поднять 400-500кг)

Зачем устанавливать пневматическую подвеску

Пневматическая подвеска обладает пятью основными преимуществами, о которым мы сейчас и поговорим.

Регулируемость

Пневматические подвески легко регулируются в зависимости от загруженности транспортного средства или личных предпочтений водителя. Изменение посадки автомобиля, которое ранее занимало недели кропотливого труда, может осуществляться всего за несколько минут.

Пневматическая подвеска, в свою очередь, обеспечивает очень точную регулировку, позволяющую добиться максимальной эффективности, при этом не требуется каких-либо сложных манипуляций для ее установки и регулировки.

Управляемость

Большинство пневматических баллонов имеют прогрессивную жесткость – чем сильнее они сжимаются, тем жестче они становятся. Данное свойство в сочетании с возможностью автономного регулирования дает потрясающие результаты. Процесс адаптации подвески к текущим условиям занимает всего несколько минут.

В наиболее сложных системах пневматическая подвеска оснащается противораскачивающей системой и баллонами, которые регулируются не только на сжатие, но и на растяжение.

Получение оптимальных характеристик

У каждого водителя свои требования к управляемости и клиренсу автомобиля. Пневматическая подвеска позволяет удовлетворить практически любые пожелания без внесения каких-либо конструктивных изменений. Возможность регулировки пневматической подвески позволяет добиться необходимого уровня комфорта или управляемости, либо найти золотую середину между этими двумя понятиями.

Вы можете добраться до гоночного трека в комфорте на мягкой подвеске, затем сделать подвеску жесткой для участия в гонках, а после этого снова ее смягчить и вернуться домой, наслаждаясь комфортной ездой.

Внешний вид автомобиля

Пневматическая подвеска позволяет занизить автомобиль, чтобы он выглядел «круто». Крайним случаем являются специально заниженные минигрузовики и лоурайдеры, однако на сегодняшний день они занимают очень малую долю рынка.

Гораздо чаще водители хотят занизить свой автомобиль или грузовик для красоты за разумную цену, но без каких-либо потерь маневренности и надежности транспортного средства. Большинство пневматических подвесок позволяют добиться нормального клиренса во время движения, отличающегося от заводского варианта подвески всего лишь на несколько дюймов.

Неважно, насколько занижен автомобиль на пневмоподвеске, клиренс всегда может быть увеличен для нормального передвижения транспортного средства по трассе, при въезде на АЗС или для заезда на прицеп

Загрузка транспортного средства

Изначально пневмоподвеска использовалась в коммерческих целях на 18-колесных фурах – данное техническое решение позволило перевозить тяжелые грузы без потери комфорта для водителя. Конечно, совсем не обязательно устанавливать пневмоподвеску, чтобы превратить свой автомобиль в хот-род, однако данная система может оказаться вполне практичной, например, на автоэвакуаторе, чтобы динамически изменять клиренс в зависимости от текущих дорожных условий.

По сути, уже сейчас некоторые внедорожники в определенных комплектациях оснащаются пневмоподвеской.

Пневматическая подвеска может устанавливаться как дополнение к рессорной подвеске, но большинство владельцев хот-родов предпочитают полный переход к более современной пневмосистеме. Для большинства популярных шасси существуют специальные крепежные комплекты, требующие минимальных сварочных работ для крепления кронштейнов.

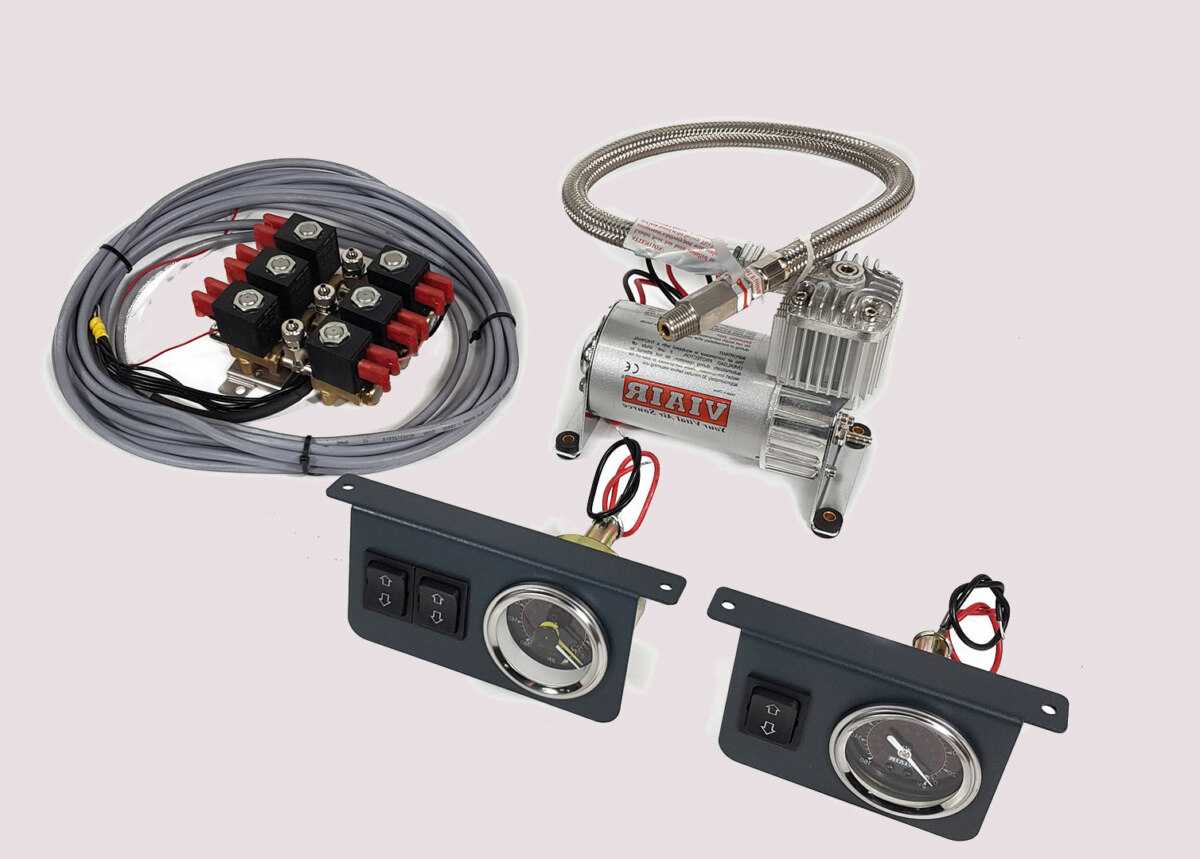

Основные компоненты пневмоподвески

На сегодняшний день, пневматическая подвеска, которая устанавливается на современные транспортные средства, включает в себя несколько составных компонентов, а именно:

• упругие пневмоэлементы (баллоны или соответствующие подушки);
• стандартный компрессор для поддержания и выравнивания давления;
• специальный ресивер;
• датчики, определяющие положение кузова в текущий момент;
• электронный блок пневмоподвески с соответствующими элементами управления, расположенными в салоне авто.

Разумеется, в данном случае были указаны лишь основные компоненты, так как помимо этих элементов в состав такого опорного узла входит еще множество других конструктивных составляющих звеньев и деталей.

Пневмоэлементы

Пневматические баллоны, рессоры, упругие элементы или пневмоподушки — назвать основные компоненты этой системы можно по-разному. Главное здесь понимать, что речь идет про специальные изделия, которые за счет удержания давления контролируют клиренс автомобиля в данный момент. Также задача такого компонента заключается в том, чтобы максимально эффективно противостоять всем неровностям и нагрузкам, которые получает авто при движении по дороге. По этой причине, внутри баллона постоянно поддерживается определенное давление воздуха, которое нагнетается с использованием компрессора. Стоит отметить, что это довольно дорогие элементы, из-за чего ставить пневмоподвеску на бюджетные авто невыгодно, а местами и вовсе не рационально. Примечательно, что также существуют комбинированные варианты, где сама пневмоподушка объединена с амортизатором.

Компрессор

Главной рабочей задачей данного элемента является своевременное поддержание давления воздуха во всех пневморессорах, согласно заданным автолюбителем параметрам. Разумеется, в данном случае речь идет не просто о компрессоре, пригодном для перекачки воздуха, а о специальном механизме, состоящем из целого набора деталей и компонентов, чтобы своевременно поддерживать необходимый уровень воздуха в системе. Также в составе компрессора от пневмоподвески обязательно присутствует осушитель, который не позволяет скапливаться влаге, и как следствие заполнять пневмобаллоны в тот момент, когда воздушные массы отсутствуют.

Ресивер

Еще один важный компонент пневмоподвески, который используется для накопления сжатых воздушных масс и последующего поддержания необходимого давления в системе. Через ресивер воздух напрямую закачивается в пневмобаллоны. Следует отметить, что без работы этого компонента весь опорный узел вполне может функционировать. Однако, при таких обстоятельствах компрессор начинает нагнетать воздушные массы без перерыва, что отражается на его ресурсе, а также на потреблении энергии и, как следствие, на расходе топлива. При наличии ресивера компрессор включается только в тот момент, когда электроника определит, что в системе уже недостаточно сжатого воздуха.

Система управления

В данном случае речь идет про блок управления, который располагается в салоне транспортного средства. Необходимые рычаги и кнопки выводятся под руку водителя, чтобы тому было удобно выбирать наиболее подходящий режим клиренса. Сама по себе система управления следит за давлением в каждом отдельном пневмобаллоне и при необходимости перегоняет воздух из одной рессоры в другую, чтобы стабилизировать показатели. По этой причине здесь также присутствуют перепускные клапана и соответствующие датчики для считывания текущих показателей. Также специальные элементы в процессе работы учитывают положение рулевого колеса, качество дорожного покрытия и положение педали газа.
