5 советов чтобы быстро починить порванный пыльник

Замена пыльника наружного ШРУСа самостоятельно

В независимости от конкретной модели автомобиля принцип замены чехлы наружной гранаты одинаковый. Перед началом работ следует запастись необходимым инструментом, заранее купить нужные запчасти, найти место для замены. Необходимо будет приобрести сам пыльник и два хомута, в некоторых наборах предусмотрена даже смазка. Если кожухи уже старые, и резина стала жесткой, есть смысл произвести замену деталей на обоих приводных валах.

Рассмотрим, как меняется защитный кожух наружного ШРУСа на автомобиле Hyundai Accent:

в первую очередь ослабляем гайку ступицы, на вывешенном колесе ее потом стронуть с места будет сложно;
ставим автомобиль на домкрат и откручиваем колесо;

отворачиваем гайку шаровой опоры, отсоединяем шаровую от поворотного кулака – лучше ее снимать специальным съемником

Демонтировать опору нужно аккуратно, стараясь не повредить ее пыльник;

ставим колеса прямо, отжимаем рычаг с шаровой опорой вниз, поворачиваем поворотный кулак для рассоединения деталей;

придерживая приводной вал, отводим поворотную цапфу со ступицей в сторону, освобождаем наружный ШРУС;

сдергиваем с пыльника хомуты, их удобно снимать с помощью тонкой шлицевой отвертки;

старый пыльник можно срезать, он все равно больше не нужен;
демонтируем наружную гранату, ее удобно снимать на Hyundai Accent специальным приспособлением типа обратного молотка;

при демонтаже обратный молоток следует устанавливать на металлические выступы ШРУСа – здесь важно не повредить обойму шарикового механизма

вытираем приводной вал от грязи и смазки, устанавливаем на него новый пыльник, чехол нужно на вал надеть дальше, чтобы можно установить на место наружную гранату;

набиваем в ШРУС новую смазку, ставим деталь на место. Для установки «гранаты» особых усилий прилагать не нужно, наружный приводной шарнир должен просто зафиксироваться на стопорном кольце

Допускается аккуратно подстучать ШРУС молотком, чтобы он до конца зашел на вал, еще важно не повредить резьбу на приводе;

теперь необходимо проверить, закрепился ли шарнир на валу – если ШРУС руками не сдергивается, значит, он зафиксирован на месте;

добавляем смазку под пыльник;
устанавливаем резиновый чехол по своему месту, крепим его хомутами. Для установки хомутов используем зажим с тонкими круглыми кончиками;
сажаем ступицу с поворотным кулаком на шлицы ШРУСа, соединяем цапфу с шаровой опорой и передним рычагом;

накидываем колесо, затягиваем ступичную гайку, затем основательно закручиваем колесные крепежи.

При определенной сноровке на замену пыльника наружного ШРУСа уходит два-три часа времени, если опыт у мастера небольшой, с такой работой можно провозиться и пять часов.

Шаровые опоры

Шаровая опора это шарнирный механизм, слабое место — это полимерные вставки, в которых ходит металлический палец, со сферическим наконечником. Если рвется пыльник, то влага, пыль и грязь, попадает между шаровым механизмом и полимерной вставкой, тем самым разрушая опору изнутри. Она начинает стучать, уже через 500 – 1000 километров.

Опасность разбитой опоры в том, что «палец» может вылететь из корпуса, тем самым колесо у автомобиля просто ляжет на бок. Особенно сильно нужно следить за машинами с задним приводом, у них как правило спереди стоит многорычажная передняя подвеска, а в ней больше шаровых опор, чем в подвеске Макферсон.

Если подвести итог – после того как порвался пыльник, любой узел работает в пределах 500 – 1000 километров, а дальше ремонт либо замена. А вот поменять, скажем — рейку, ой как не дешево!

Пыльники будут гораздо дешевле – меняя, продлеваем ресурс, причем на многие тысячи километров.

Вот собственно и все что хотел сказать. Читайте наш АВТОБЛОГ, будет еще полезные статьи и видео.

84,88

Замена пыльника ШРУСа своими руками — демонтаж привода, порядок замены

Здравствуйте, уважаемые автолюбители! Спор о том, какие автомобили: с передним или задним приводом выбирать, наверное, не прекратится никогда. У поклонников и первой и второй системы есть свои аргументы в пользу своих пристрастий и масса претензий к технологиям, использованным в машинах с противоположной системой привода.

За этим тихо наблюдают владельцы транспортных средств с полным приводом, ведь их этот спор не касается. Автовладельцы, у которых машина двигается посредство усилия задних колёс, с гордостью заявляют, что им никогда не придётся ломать голову над тем, как поменять пыльник ШРУСа, ведь этого механизма в машине попросту нет.

Это конечно, не самый убедительный аргумент, который сможет доказать, что ведущие передние колёса хуже, чем задние, но научиться производить замену пыльника ШРУСа всё же придётся.

Зачем нужна замена пыльника ШРУСа?

Меняем пыльник ШРУСа

Как известно ШРУС – шарнир равных угловых скоростей заставляет вращаться передние ведущие колёса и позволяет им при этом поворачивать. Особенность этого устройств и заключается в том, что оно передаёт вращательное движение полуосям, которые находятся под постоянно меняющимся углом по отношению друг к другу.

Конструкторы предусмотрели, что на шарнир будет действовать значительная нагрузка и изготовили его из очень прочных сплавов. Эксперты говорят о том, что хороший и ухоженный ШРУС может пережить и машину.

Достичь такого результата и сэкономить деньги (ведь замена шарниров – удовольствие не из дешевых), можно, выполняя определённые правила. И одним из таких правил является систематическая проверка состояния и своевременная замена пыльника ШРУСа.

Самые главные враги ШРУСа – это пыль, грязь, песок и вода, которые могут попасть в рабочую часть в движении. Для защиты от этих разрушающих факторов придуманы пыльники – резиновые защитные конусы, которые очень плотно закрывают механизм ШРУСа.

Если вы увидели, что порвался пыльник ШРУСа, его необходимо заменить незамедлительно. В ходе периодических технических осмотров необходимо внимательно осматривать пыльники и производить их замену, если резина утратила свою эластичность, появились трещины в складках, тем более, что сделать это не так уж и сложно.

Как поменять пыльник ШРУСа – технология ремонта

В литературе можно встретить множество советов о том, как производить замену пыльников. Многие рекомендуют менять их поочерёдно, т.е. сначала производится замена пыльника внутреннего ШРУСа, если он нуждается в замене. А затем следует дождаться, когда произойдёт износ или повреждение пыльника наружного ШРУСа. Это бессмысленная трата времени, сил и средств. Настоятельная рекомендация всем автолюбителям: если дело дошло до необходимости ремонта и обслуживания ШРУСов, снимается вал полностью и производится замена пыльника наружного ШРУСа и внутреннего одновременно.

Для подобного действия есть логическое объяснение:

во-первых, если один из пыльников пришёл в негодность, то нелепо предполагать, что второй остаётся в идеальном состоянии, вероятнее всего вскоре второй пыльник также напомнит о себе и придётся лишний раз ставить машину на ремонт;
во-вторых, если снимается один ШРУС, то второй снять проще простого и гораздо удобнее сразу проверить состояние двух ШРУСов и одновременно заменить пыльники.
осмотр и замена смазки в шарнирах лишними никогда не будут, а позволят проехать ещё несколько десятков тысяч километров;
в-третьих, даже если 50 раз заменить пыльники и смазку в ШРУСах – это всё равно дешевле, чем покупать новые шарниры из-за банальной лени или глупого «авось пронесёт».

Замена пыльника ШРУСа – дело на пару часов

Водители, которые не привыкли досаждать своим присутствием специалистам автосервисов, прекрасно знают, что лучшим мастером для машины является её владелец. В отношении замены пыльников ШРУСов следует отметить, что это не столь сложное мероприятие, способно сэкономить немало денег, но занимает совершенно небольшой промежуток времени.

Алгоритм демонтажа вала с двумя ШРУСами очень прост:

снимается колесо и разбирается вся «навеска» на ступице, что позволяет извлечь наружный шарнир;
откручиваются болты крепления внутреннего ШРУСа и… Всё!

С помощью обычного набора ключей и тисков снимаются оба шарнира и производится замена пыльников.

В процессе замены пыльников ШРУСа не уподобляйтесь плохому автослесарю и потрудитесь одновременно: провести осмотр состояния рабочих частей, обновление смазки.

Убедиться в том, что в процедуре нет ничего сложного, поможет мастер-класс по замене пыльника ШРУС в визуальном просмотре.

Повреждение пыльника

Когда порвался пыльник ШРУСа, сколько можно ездить, знают не все водители. В зависимости от полученных повреждений, насколько травмирована защита, водитель не должен рассчитывать на пробег более 500–1000 км. В противном случае, если не предпринимать каких-либо усилий, придется тратиться на достаточно дорогой ремонт с заменой быстро изношенных шарниров.

Работа шарнирного узла связана с интенсивным трением между сопрягаемыми поверхностями. Снизить степень износа позволяет обилие специальной густой смазки. Она блокирует соприкосновение между металлическими частями, формируя тонкий слой пленки.

Современные инженерные решения позволяют эксплуатировать ШРУСы и пыльники до 100–150 тысяч км пробега при соблюдении рекомендаций компании-производителя. Удерживаться достаточному объему смазки помогает защитный силиконовый чехол. Он не позволяет проникать влаге и мелкому абразивному песку внутрь.

Когда образуется разрыв в наружной оболочке, то часть смазки уходит наружу. К металлу проникает влага (источник коррозии). Недостаток смазывающего вещества водитель сможет легко заметить по характерным признакам:

слышится хруст во время поворотов;
появляются пощелкивания в передней части машины при езде по неровной дороге;
в более запущенных ситуациях случается подклинивание.

Важно своевременно выявить проблему. Автомобилист должен прислушиваться к своему транспортному средству

В ином случае может произойти потеря управляемости или внезапная блокировка колес, что способно провоцировать дорожно-транспортное происшествие.

Проблемы шести шариков

Они заключаются не в том, что, строго говоря, даже этот тип шарнира не идеален по геометрии вращения. Такой мелочью можно пренебречь, она практически не проявляется и при запредельных для всех прочих устройств углах перелома валов. Но все прочие плюсы и минусы стоит указать.

Достоинства

Как уже упоминалось, данный ШРУС допускает значительные углы работы, что очень важно для привода управляемых колёс. Чем больше их отклонение от оси привода, тем меньше радиус разворота автомобиля

При этом узел не будет подвержен саморазрушению из-за паразитных вибраций крутящего момента.

Шесть небольших шариков более равномерно распределяют нагрузку между собой, что позволяет при том же значении передаваемого момента сделать узел компактным. В современном автомобиле не так много свободного места между рычагами и шарнирами подвесок. Масса тоже имеет значение, поскольку она в чистом виде будет неподрессоренной и повлияет на плавность хода.

Малый размер шариков и канавок также сводит к минимуму потери на трение. Даже при передаче значительной мощности ШРУС Бирфильд мало нагреваются, что упрощает требования к смазочным материалам.

Недостатки

Изготовление шарниров подобного типа требует прецизионного оборудования. Шарики движутся в прорезях по сложным траекториям, обеспечение этого потребует специфического и дорогого станочного парка. Качественный шарнир обойдётся недёшево.

Высокая точность изготовления оставляет небольшие запасы на износ. Это вынуждает увеличивать твёрдость поверхностей качения, чтобы избежать появления нежелательных люфтов в соединении. А совмещение в одном узле трения качения и скольжения накладывает ограничения по свойствам используемой смазки.

Герметизирующие чехлы

Шарнир работает в условиях сильного внешнего загрязнения. Зона, где он расположен, подвержена бомбардировке узла пылью, песком и гравием, сюда же летят потоки воды из-под колёс. Защититься от подобных воздействий можно лишь применив полностью закрытые эластичные чехлы. Причём они должны обладать как прочностью на разрыв и ударные воздействия, так и упругостью, чтобы скомпенсировать угловые и линейные перемещения в шарнире. Сколько можно ездить, если порвался пыльник ШРУСа рассмотрим подробнее.

Как восстановить стойку стабилизатора

Сразу хочу отметить что такой метод применим не только конкретно к стойкам стабилизатора, а и шаровым опорам либо рулевым наконечникам. Поэтому всю выше и ниже рассматриваемую информации вы можете удачно применять для ремонта любого шарового шарнира в авто.

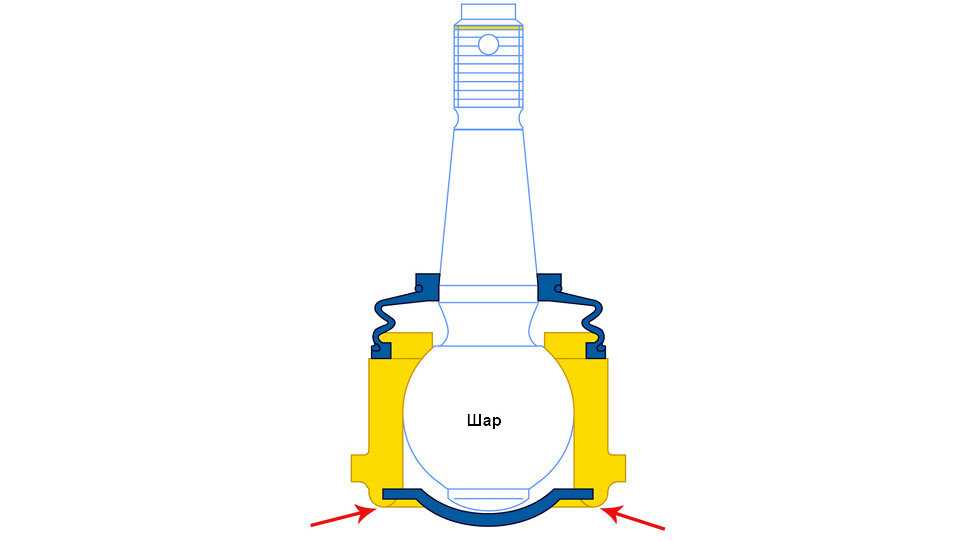

Суть восстановления заключается в устранении зазора между фторопластовой втулкой и шаром пальца, а также само-собой замене смазки. О самом процессе расскажу ниже , а для начала о нескольких нюансах от соблюдения которых будет зависеть успешность ремонта .

Используйте много хорошей смазки

Чтобы шаровый шарнир стабилизатора, опоры либо наконечника долго работал он должен хорошо смазываться. Используйте смазку ШРБ-4 – это специальная смазка для шарниров, а лучше еще более современную, например, Mobil Grease XHP 222 с молибденом.

Плохое смазывание – основная проблема для большинства даже еще новых шарнирных узлов автомобиля. Производитель кладет либо мало смазки, либо она плохого качества. Ваша задача уложить в шарнир много хорошего смазочного материала !

Ставьте хороший пыльник

Если у вас нет возможности заменить пыльник на новый, то как минимум проследите чтобы он был не поврежден и очищен от песка и грязи. Лучше если он будет полностью новым, причем желательно полиуретановым, а не из обычной резины. Простые резиновые пыльники быстро стареют и покрываются трещинами под прижимным кольцом. Из-за чего в узел попадает вода и восстановленная деталь снова придет в негодность!

Процесс ремонта

После того как вы хорошо осмотрели деталь и учли все тонкости можно приступать к восстановлению.

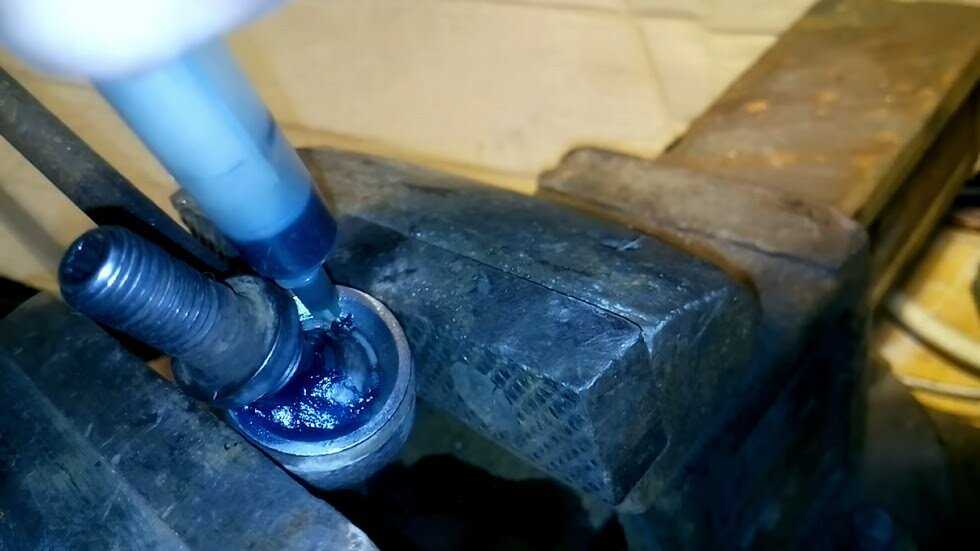

Вымываем хорошо бензином старую смазку и по максимум набиваем новую. Часто на шар накладывают только сверху, но я рекомендую шприцем вдавить сначала и вовнутрь под шар (через прорези втулки). Для этого необходимо разогреть смазку, наполнить ею шприц и шприцевать в прорези втулки, пока не начнет вылазить.

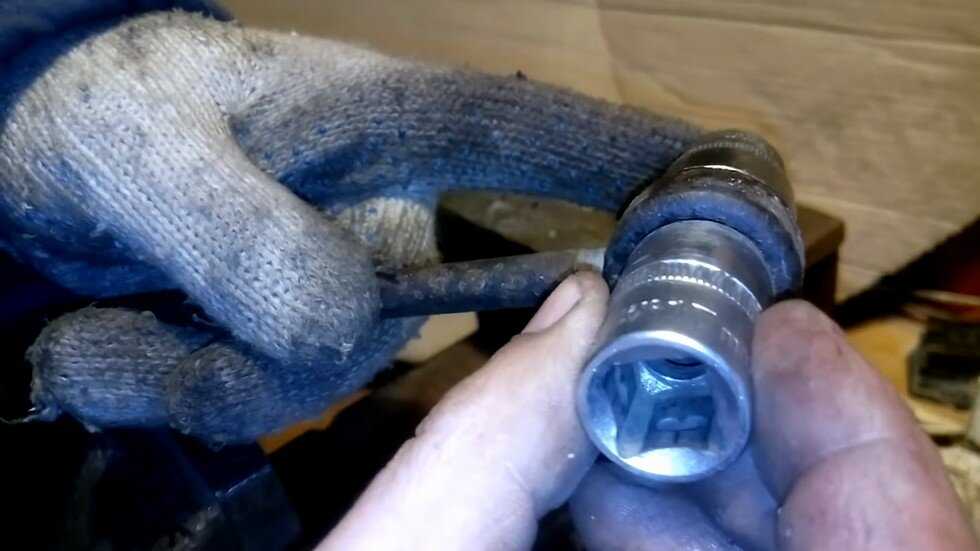

Далее для восстановления нужно подобрать головки (оправку), собрав с них конструкцию и хорошо обжать по кольцу заднюю часть детали (там где металл прижимает втулку).

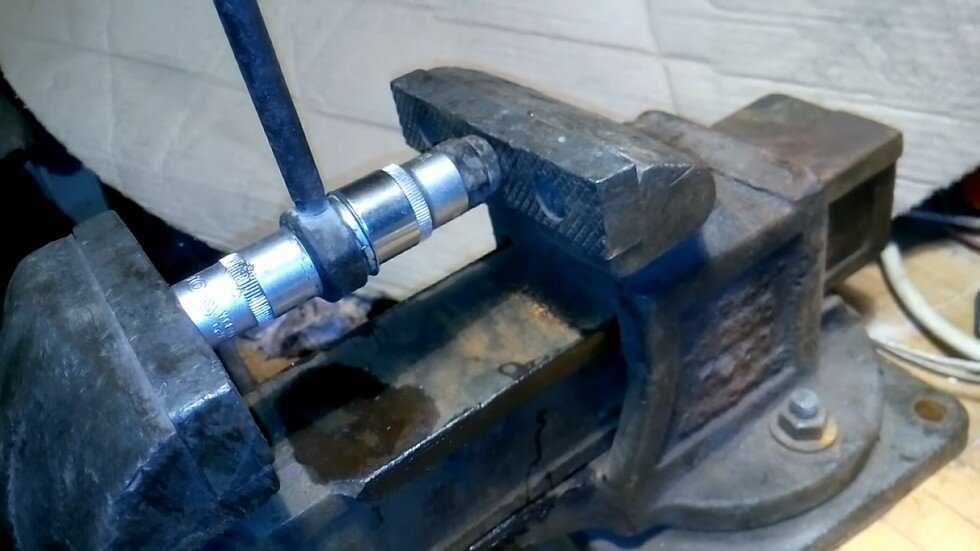

Для этого желательно использовать пресс на 20 тонн. Однако при желании это можно сделать и в тисках, хотя не желательно, так как можно их сломать, ведь действительно требуется большое усилие. В результате палец начнет так само очень тяжело двигаться во втулке как в новой.

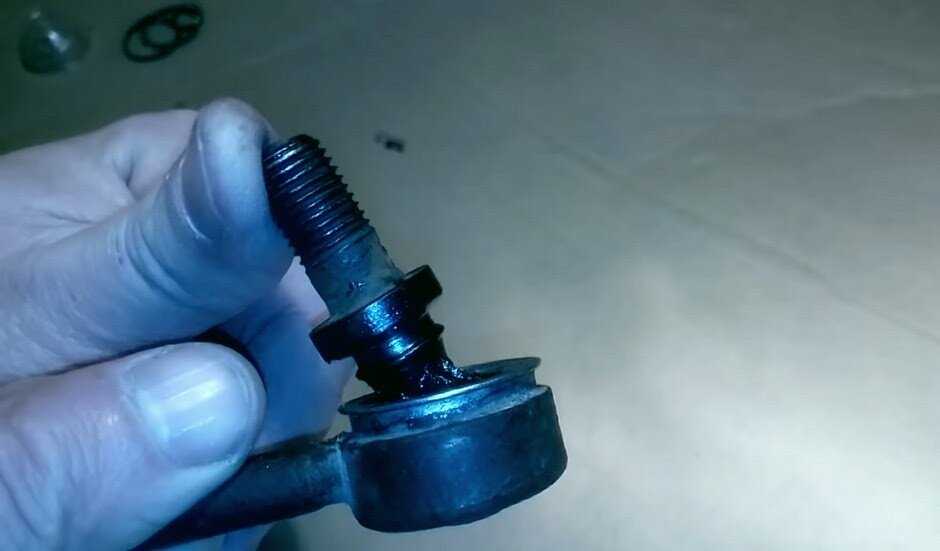

Останется лишь донабить шарнир смазкой до самого верха, чтобы пыльник все это закрыл. Смазываем всю внутреннюю поверхность пыльника, и надеваем его, делаем это с помощью отвертки, которая облегчает задачу. Удачного вам ремонта и ровных дорог.

Источник

Проверка целостности

При нарушении герметичности, в рабочую зону шарнира попадают посторонние вещества: вода, пыль, песок. Всё это сопровождается интенсивным износом трущихся поверхностей, а также скрипами и стуком в подвеске. При появлении посторонних шумов следует выяснить их причину. Проще говоря, найти место повреждения или разрыва защитного чехла. Необходимо проверить его целостность перед ремонтом или заменой.

Осмотр пыльников целесообразно выполнять на смотровой яме или подъемнике.

Бывают ситуации, когда диагностику приходится проводить в пути. Можно воспользоваться несколькими способами:

Осмотреть состояние защитных колпачков наконечников рулевых тяг, поворачивая колеса из стороны в сторону.
Поднять машины домкратом, снять колесо, осмотреть все доступные узлы.
Вывернуть рулевое колесо, резко тронуться. Если при этом слышно треск или щелчки, возможно повреждение как пыльника, так и самого ШРУСа.
Осмотреть диски передних колес. Наличие на них смазочного материала косвенно свидетельствует о нарушении герметичности шарнира равных угловых скоростей.

Ремонт пыльника

Пыльники не подлежат ремонту. Возможно только на время восстановить их целостность. Сколько такая деталь будет работать угадать невозможно. Все зависит от качества ремонта, условий эксплуатации, оставшегося ресурса самого изделия. Восстанавливают герметичность по нескольким причинам:

Произвести замену в сложившихся обстоятельствах невозможно.
Эксплуатировать автомобиль необходимо до смены детали на новую.
Менять порванный защитный колпачок (ввиду сложности ремонта) планируют совместно с другими деталями.

Нанесение заплатки

Если пыльник всё же порвался, а поменять его нет возможности, его можно заклеить обычной латкой для велосипедных шин. Поверхность защитного колпачка очищают от грязи. В шарнир добавляют немного смазки, затем место нанесения заплатки тщательно обезжиривают и покрывают тонким слоем резинового клея. Последний обязательно должен быть устойчив к воздействию воды и горюче-смазочных материалов. Клей также наносят и на латку. Через 10-15 минут соединяют склеиваемые поверхности. Для надежности зону контакта можно дополнительно покрыть слоем автомобильного герметика.

Шарниры равных угловых скоростей набивают смазкой, предназначенной именно для них, а шаровые опоры и наконечники наполняют ШРБ-4.

Ремонт при помощи нитки

Порванный пыльник можно просто зашить капроновыми нитками. Перед выполнением процедуры во внутреннюю полость шарнира набивают смазку. Затем тщательно очищают наружную поверхность и обезжиривают. Обычной иглой сшивают края отверстия пыльника. Главное правило: стежков должно быть как можно больше, но их не стоит перетягивать, чтобы избежать повреждения сшиваемого материала. Для герметизации поверх шва наносят резиновую латку или армирующий скотч.

Временная герметизация

Бывают случаи, когда разрыв защитных покрытий обнаруживают в дороге. Своевременная герметизация шарнира поможет сохранить его целостность до конца поездки. Достаточно обернуть кожух несколькими слоями плотного полиэтиленового пакета и укрепить их скотчем. Порядок выполнения работ:

Автомобиль поднимают на домкрате, откручивают колесо.
Тщательно очищают поверхность детали от грязи.
Оборачивают вокруг детали полиэтиленовый пакет, предварительно выпустив воздух.
Закрепляют бандаж скотчем (при его отсутствии можно использовать веревку).

Ремонт пыльника подручными средствами не может полноценно восстановить работоспособность изделия. Периодически необходимо контролировать его состояние и поменять при первой возможности.
