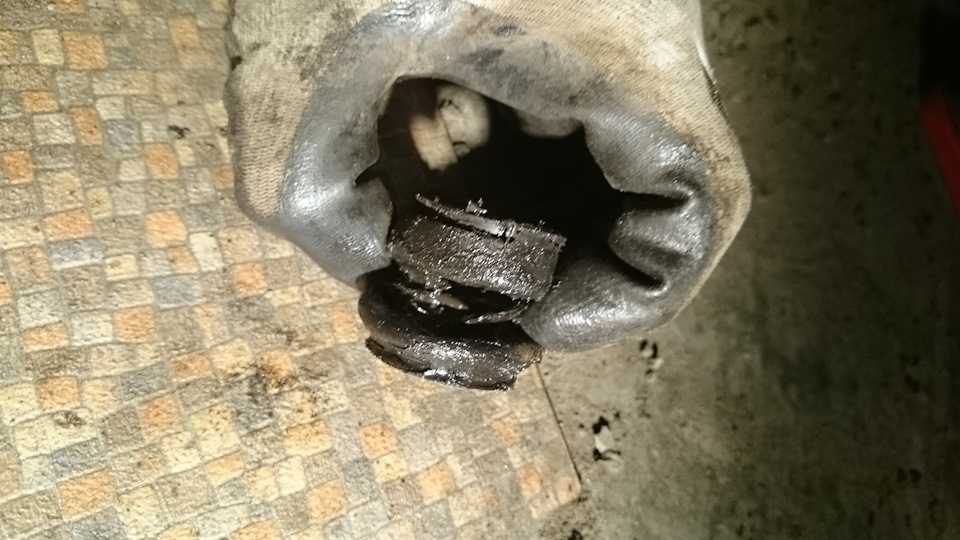

Порвался пыльник шруса

Повреждения защитных чехлов

Нарушение герметичности шарнира ведёт к воздействию двух факторов.

Под действием нагрева специальная смазка, которой набит шарнир, и которая находится в режиме постоянной циркуляции между рабочими поверхностями и внутренней полостью чехла, размягчается и начинает выбрасываться наружу через дефекты пыльника. ШРУС испытывает масляное голодание, ухудшается как его температурный режим, так и сохранность смазывающей плёнки на шариках и обоймах. Увеличивающееся трение ведёт к дальнейшему перегреву, усталостным разрушениям беговых дорожек, сильному износу и выкрашиванию шариков. Процесс может перейти к лавинообразному течению и завершиться быстрым разрушением ШРУС.

Навстречу выходящей смазке в шарнир проникает пыль, грязь и вода. Совместное действие абразивных веществ и коррозии приведёт к быстрому износу и увеличенным люфтам. ШРУС изменит свою геометрию, начнётся подклинивание, от чего обычно выходит из строя сепаратор шариков. Их движение из упорядоченного станет хаотичным, шарнир заклинит. Значительные моменты, при этом возникающие, приведут к полной поломке привода. Это может произойти в сложных дорожных условиях, где заклинившее ведущее колесо способно вызвать тяжёлое ДТП.

Из всего рассмотренного можно сделать вывод о полной недопустимости езды с разорванным пыльником ШРУС. Практика показывает, что неприемлемый износ и начало подклинивания шарнира наступает буквально через несколько сот километров после нарушения герметичности. В этом и состоит ответ на вопрос, сколько можно ездить в том случае если порвался пыльник ШРУСа. Если учесть, что момент первого надрыва оболочки невозможно отследить с места водителя, то обнаружение подобных повреждений не позволит точно определить степень износа. Остаётся только разобрать узел и визуально оценить последствия.

Способы ремонта

Мы уже выяснили, что основная неисправность гранаты связана с разорванным и поврежденным пыльником.

Соответственно, чтобы устранить проблему, нужно что-то сделать с этим кожухом, по своей форме напоминающим конус.

В случае с выполнением ремонта своими руками, есть 2 варианта:

  • Экстренный. Проводится тогда, когда поломка застала вас в пути. Буквально в полевых условиях требуется частично реанимировать ШРУС и его пыльник. В этом случае даже не выполняется полноценная замена пыльника шруса без снятия шруса. Но метод все равно полезный для экстренных ситуаций;
  • Гаражный. Тут уже вы находитесь в гараже, имеете под рукой набор инструментов, яму или даже подъемник. Некоторые уверены, что без снятия шарнира никак не обойтись. Это заблуждение.

Теперь про каждый метод ремонта расскажем отдельно.

Оба варианта могут применяться на различных автомобилях, будь то:

  • ВАЗ 2110;
  • Лада Калина;
  • Рено Логан;
  • ВАЗ 2114;
  • Лада Приора;
  • Шевроле Нива (Шнива);
  • ВАЗ 2115;
  • Лада Гранта и пр.

Да, в основном подобные эксперименты лучше проводить на отечественных автомобилях, а также на бюджетных иномарках. У них и конструкция проще, и запчасти не такие дорогие, если вдруг потребуется исправлять собственные ошибки.

А вот цена профессиональной услуги по замене пыльника довольно внушительная. Это еще одна из причин сделать все своими руками.

Шарниры равных угловых скоростей

Все мы знаем, что на современных авто очень часто используются типы приводов колес с использованием шарниров равных угловых скоростей.

Данные шарниры, сокращенно имеющие обозначение ШРУС, устанавливаются на все авто с передним приводом, а также на переднюю ось внедорожников.

Обладая довольно неплохим ресурсом ШРУСы, все же имеют один значительный недостаток – это сильная чувствительность к загрязнению.

Попадание внутрь данного шарнира песка, пыли, воды приводят к быстрому износу его составных частей.

Для предотвращения загрязнения внутренние элементы ШРУСа прикрыты пыльником.

Однако он изготавливается из резины, поэтому и повредить его не особо сложно, и со временем от воздействия внешних условий пыльник попросту трескается.

Появление трещин в пыльнике недопустимо, иначе в скором времени в шарнир попадет грязь, что приведет к необратимым последствиям, в итоге он должен будет подлежать замене.

Поскольку на каждом приводном валу установлено по два ШРУСа, а значит и пыльников – два, то периодически следует проводить осмотр состояния их на выявление повреждений.

Чаще, конечно, данный элемент повреждается с внешней стороны, поскольку он находится возле ступицы.

Но и произвести его замену и промывку внешнего шарнира несколько проще из-за более простой доступности к нему.

Внутренние пыльники находятся возле коробки и повредить их сложнее, но и обслуживание шарнира трудоемкое.

В дальнейшем мы рассмотрим последовательность действий по смене пыльника внутреннего ШРУСа нескольких авто.

Проверка целостности

При нарушении герметичности, в рабочую зону шарнира попадают посторонние вещества: вода, пыль, песок. Всё это сопровождается интенсивным износом трущихся поверхностей, а также скрипами и стуком в подвеске. При появлении посторонних шумов следует выяснить их причину. Проще говоря, найти место повреждения или разрыва защитного чехла. Необходимо проверить его целостность перед ремонтом или заменой.

К сведению!

Осмотр пыльников целесообразно выполнять на смотровой яме или подъемнике.

Бывают ситуации, когда диагностику приходится проводить в пути. Можно воспользоваться несколькими способами:

  1. Осмотреть состояние защитных колпачков наконечников рулевых тяг, поворачивая колеса из стороны в сторону.
  2. Поднять машины домкратом, снять колесо, осмотреть все доступные узлы.
  3. Вывернуть рулевое колесо, резко тронуться. Если при этом слышно треск или щелчки, возможно повреждение как пыльника, так и самого ШРУСа.
  4. Осмотреть диски передних колес. Наличие на них смазочного материала косвенно свидетельствует о нарушении герметичности шарнира равных угловых скоростей.

Что делать, если порвался пыльник ШРУСа

Под аббревиатурой ШРУС скрывается шарнир равных угловых скоростей, предназначенный для плавной передачи вращения между валами, расположенными под некоторым углом. Это часто требуется делать в автомобильной трансмиссии, где взаимное перемещение элементов подвески и кузова делает невозможным постоянство относительного расположения вращающихся деталей. Примерами являются карданные валы от коробок передач и раздаточных механизмов к ведущим мостам, а также колёсные привода, соединяющие редукторы главных передач со ступицами. Именно там случается разгерметизация чехлов, о последствиях которой ходит много слухов. На самом деле, ответ на вопрос «сколько можно ездить, когда пыльник ШРУСа порвался», каждый способен понять сам, надо только знать, как эти шарниры устроены.

Пыльник шаровой опоры

Отличается этот вид пыльников от описанных выше моделей тем, что конструкция их напоминает гриб, где узкая часть плотно прилегает к пальцу, а более широкая расположена на корпусе самой опоры. Для закрепления пыльника используют стопорное кольцо.

Замена пыльника шаровой опоры, имеющего повреждения, осуществляется довольно легко. Необходимо просто рассоединить ступицу и опору, а потом отвёрткой аккуратно подцепить стопорное кольцо. После того, как Вы это сделаете, можно спокойно снять с опоры пыльник. Прежде, чем устанавливать новый пыльник, необходимо как можно тщательнее промыть все поверхности, а также смазать их.

Такие же пыльники используют и для наконечников рулевых тяг – они абсолютно идентичны (и сама конструкция, и способ замены). Размер – это единственное, чем они всё же различаются.

Зачем нужен пыльник

Как выше было сказано, задача пыльника – защищать детали автомобиля. Его можно сравнить с обычным чехлом, который препятствует попаданию мусора в элементы подвески и рулевого механизма. Во время движения автомобиля, из-под колес вылетает песок, кусочки асфальта, вода и много другого мусора, который может навредить деталям подвески.

Пыльники принято устанавливать в тех местах, где особенно опасно повреждение детали для работы механизма. Например, при помощи пыльников защищают сальники, шарниры, направляющие и другие элементы, восприимчивые к повреждению элементами внешней среды.

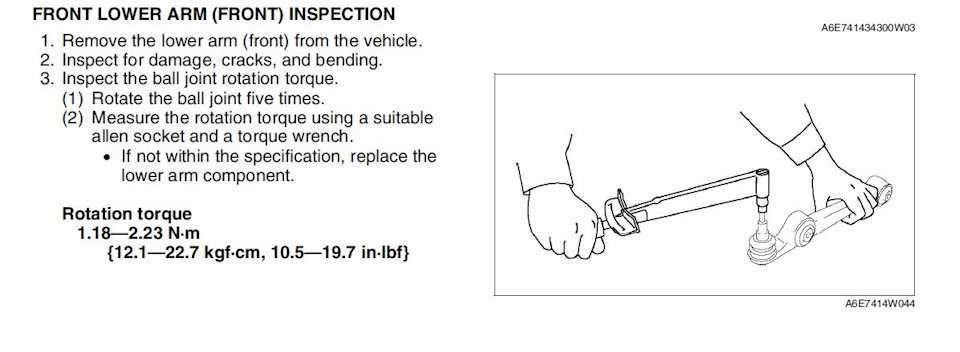

Mazda 6 2.0 AT хетч › Бортжурнал › Демонтаж шаровой и замена пыльника. Теория и практика.

Поменял лопнувший пыльник шаровой. Заодно — вспомнил/изучил историю вопроса.Много коментов получил от Коллег в этой теме.

Втулки — можно заказать отдельно.

Теперь про пыльник. Пыльник одевается на палец. На пыльнике — центральное отверстие — плотно садится на палец до упора в буртик на пальце. Отверстие в пыльнике — не просто резина. В материал вплавлена металлическая шайба. Края пыльника — входят в кольцевую проточку на корпусе шарнира. Для фиксации пыльника, поверх одевается кольцо, похожее на кольцо для ключей. Т.е для одевания и снятия, нужна определенная сноровка. Иногда — в месте уплотнения пыльника с пальцем — так набивается грязь и ржавчина, что пыльник — «по хорошему» не снимается с пальца. Надо ковырять + поддевать изнутри, где на пальце есть буртик. Либо тонкой отверткой пройтись и отклеить резину от пальца.

Порвался пыльник — что делать?

Настоятельно рекомендую — регулярно осматривать все пыльники. При любой смене колёс и удобном случае!

1. Итак — обнаружен порванный пыльник. Пробуем определить шансы. Если порван недавно — явно будет видна смазка на разрыве. Также — если следим регулярно, заменим быстро.2. ЕСЛИ сам шарнир живой (вода и песок не успели вымыть смазку) — можно попробовать обойтись только заменой пыльника. Понять ТОЧНО про шарнир — можно только после разборки и вынимания пальца. По усилию вращения пальца в шарнире — можно определить состояние шарнира. По мануалу — определено минимальное усилие вращения пальца.

3. Если предполагаем, что шарнир целый — нужно вынуть палец из кулака и втулки. В идеале и для простоты — можно попробовать освободить только палец, не снимая весь рычаг. При этом понимаем — ЕСЛИ палец вынется вместе со втулкой, скорее всего придётся снимать рычаг с машины, и пытаться дополнительно стягивать втулку.4. В идеале — воспользоваться съемником при демонтаже шарнира, так чтобы освободить именно палец. Тогда можно заменить пыльник, не снимая рычаг. При этом, при проверке пальца — может выяснится, что шарнир умер. Тогда собираем шарнир назад с новым пыльником, и начинаем покупать новый рычаг.Именно такой алгоритм — продумал для себя, когда обнаружил рваный пыльник.

И далее — расскажу как получилось у меня/ Какой инструмент использовал.

Как часто нужно менять пыльник на ШРУСе

Пыльник на ШРУСе необходимо менять с той периодичностью, которая указана производителем элемента. Чехол ежедневно подвергается различным атмосферным, механическим и химическим воздействиям, поэтому рекомендуется придерживаться грамотно рассчитанной специалистами частоты.

Также, важно обращать внимание на эксплуатационные условия (езда по грунтовым дорогам, частая эксплуатация в холодное время года и прочее). Эксперты отмечают, что проверять состояние пыльника наружного ШРУСа необходимо по окончанию каждого сезона (весеннего, осеннего, летнего и зимнего)

Учитывая, что большинство неоригинальных моделей выполнены из резины, резкая смена температурного режима и уровня влажности негативным образом скажется на целостности и герметичности элемента.

Замена пыльника ШРУСа на Форд Фокус 2

Несколько схожа с операцией по замене внутреннего пыльника Рено Логан и процедура замены на Форд Фокус 2, но есть определенные нюансы.

Итак, на Форд Фокус 2 тоже вначале откручивается крепление ступицы к валу, но здесь уже используется болт. Затем снимается колесо.

Далее нужно отсоединить все элементы подвески от ступицы и снять ее с вала.

Далее переходим к внутренней части.

У Форд Фокус 2 внутренний ШРУС из КПП вытаскивается полностью. Для этого между корпусом коробки и ШРУСом загоняется плоская отвертка и движениями отверткой от корпуса КПП постепенно вытаскивается вал из посадочного места.

Придется приложить усилие, поскольку на его конце установлено стопорное кольцо, которое нужно будет вывести из канавки и уже после этого работы производятся на снятом приводе.

Снимаются хомуты крепления пыльника, и вал вместе с трипоидом извлекается из обоймы.

Далее снимается стопорное кольцо и съемником стягивается трипоид.

Все элементы ШРУСа промываются, на вал одевается новый пыльник, ставиться на место трипоид и стопорное кольцо.

В дальнейшем на все элементы наносится смазка.

В пыльник она тоже закладывается. Далее он надевается на обойму ШРУСа и затягивается хомутами.

Вал забивается в КПП, поскольку опять же легкой установке его на место будет препятствовать стопорное кольцо.

Далее ставиться ступица, к ней подсоединяется подвеска, устанавливается колесо, а после уже затягивается болт крепления ступицы к валу.

Зачем нужен пыльник

Как выше было сказано, задача пыльника – защищать детали автомобиля. Его можно сравнить с обычным чехлом, который препятствует попаданию мусора в элементы подвески и рулевого механизма. Во время движения автомобиля, из-под колес вылетает песок, кусочки асфальта, вода и много другого мусора, который может навредить деталям подвески.

Пыльники принято устанавливать в тех местах, где особенно опасно повреждение детали для работы механизма. Например, при помощи пыльников защищают сальники, шарниры, направляющие и другие элементы, восприимчивые к повреждению элементами внешней среды.

Сколько стоит новый пыльник и какой выбрать?

Цена кожуха зависит от марки и модели автомобиля. Обычно стоимость начинается от 150 рублей, но может достигать 100 долларов. К примеру, запчасть для BMW 2006 года выпуска с МКПП будет стоить около 500 рублей.

Кожух делается из гибкого, плотного материала. Это может быть не только резина, но также силикон или полиуретан. Защитный элемент «гранаты» обязан иметь гофрированную конусную форму, фиксироваться посредством хомутов. Очевидно, что изделие должно быть качественным, ведь помимо функций защиты от внешних воздействий оно ещё сдерживает напор смазки внутри «гранаты», испытывает воздействие высоких температур. Внутренний пыльник ШРУСа имеет сложную геометрическую форму, он в несколько раз больше наружного.

Из какого бы материала ни был сделан защитный чехол, он должен соответствовать определённым требованиям:

  • плотно облегать ШРУС, чтобы не возникало зазоров;
  • быть упругим, эластичным, чтобы сохранять изначальную форму при постоянном воздействии сил;
  • быть износоустойчивым, с высоким показателем тепло- и морозостойкости.

Поэтому, выбирая пыльник, нужно акцентировать внимание на качество материала. Эксперты рекомендуют выворачивать при осмотре нового изделия одну из его складок наружу

В этом месте не должно быть изменений цвета, трещин, других повреждений.

Как осмотреть чехол

Это можно сделать, не снимая колеса: достаточно повернуть его до упора в любую сторону и для лучшей видимости посветить фонариком на деталь. Также ощупайте ее руками: разрывы почувствуются сразу. Лучший вариант осмотра – снятие колеса (например, когда вы ремонтируете камеру, покрышку в шиномонтаже или делаете сезонную смену шин). Тут все будет заметнее. Еще наверняка по тем или иным причинам вам приходится ставить автомобиль на смотровую яму: например, при замене масла, регулировке ручного тормоза и т. д. Здесь также воспользуйтесь случаем и осмотрите чехлы ШРУСов: это можно сделать более тщательно, чем в предыдущих случаях.

Чем передаётся крутящий момент в узлах стыковки валов

По мере эволюционирования подобных передач применялись различные устройства, каждое из которых когда-то было изобретено и даже защищено соответствующим патентом.

Эластичные муфты. Применяются до сих пор в некоторых карданных сочленениях, поскольку отличаются простотой и дешевизной. Возникающие скачки момента и сопряжённые с этим вибрации гасятся упругим материалом муфты, как правило, это специальная качественная резина. В муфту завулканизированы металлические монтажные втулки.

Классическое карданное соединение. Используется так называемый шарнир Гука, или крестовина. Устройство известно давно и широко применяется, но обладает существенным недостатком в виде неравномерности углового момента. Поэтому не может использоваться при больших относительных углах.

Двойные карданные шарниры. Здесь неравномерности двух крестовин частично скомпенсированы, но узел получился достаточно громоздким и ненадёжным. Имеет ограниченное применение в карданных передачах некоторых автомобилей.

Трипоидные шарниры, или триподы. Состоят из трёх усечённых сфер, вращающихся на игольчатых подшипниках и перемещающимся по профилированным прорезям в наружной обойме. Хорошо работают на малых углах, технологичны, долговечны, часто применяются в качестве внутренних ШРУС колёсных приводов.

Четырёхшариковые шарниры Вайсса-Бендикса. Это первые настоящие ШРУС с плавным потоком момента

Имея ряд достоинств, применяются до сих пор, в частности, на тяжёлых машинах, где важно иметь крупные, прочные шарики

Ставшие классическими шестишариковые шарниры Рцеппа-Бирфильд. Оптимальны по конструктиву, поэтому сейчас используются чаще других. Это та самая «граната», которая известна даже автовладельцам, понятия не имеющим о самом принципе работы ШРУС.

Стоимость пыльников

Разброс цен достаточно велик: примерно от 150 до 1000 руб. и выше. Все зависит от марки автомобиля и производителя детали. Неоригинальные запчасти стоят дешевле. Однако бывает и так, что стоимость завышена неоправданно: например, из-за бренда. Так, цена чехлов к «Тойота Лэнд Круизер» доходит до 8000 руб. То же самое можно сказать и об иных престижных автомарках. Но далеко не все владельцы машин горят желанием платить такие деньги за, в сущности, обыкновенную резинку, пусть и высокого качества. Поэтому многие просто подбирают чехлы от других авто, подходящие по размеру и стоимости.

Причины разрыва пыльника:

  • постоянная езда по воде и грязи;
  • большая нагрузка на скручивание (регулярные резкие повороты);
  • неосторожный (непрофессиональный) ремонт деталей подвески.

Экстренный ремонт

Каждый автомобилист, который заботится о собственном транспортном средстве, просто обязан знать, как проводится развал-схождение. Это во многом предотвращает целый ряд проблем при эксплуатации.

Если же не уследили, либо поломка произошла неожиданно, водитель почувствовал, как при вращении скрипит руль, или появились другие характерные признаки нарушения целостности пыльника, нужно проводить ремонт.

Экстренный метод ремонта актуален, если неприятность застала вас в пути. Но он подходит только в качестве временной меры.

Суть заключается в том, чтобы замотать пыльник пленкой и закрепить с помощью изоленты или хомута. Пленку можно заметить пакетом или резиновой перчаткой

Это уже не принципиально важно

Есть такие водители, которые с подобным лайфхаком проездили еще не одну тысячу километров.

А потому в самое ближайшее время ШРУС начнет сильно страдать. Лучшим решением в этом ситуации будет снятие, промывка, добавление смазки, и установка нового пыльника.

Замена пыльника наружного ШРУСа самостоятельно

В независимости от конкретной модели автомобиля принцип замены чехлы наружной гранаты одинаковый. Перед началом работ следует запастись необходимым инструментом, заранее купить нужные запчасти, найти место для замены. Необходимо будет приобрести сам пыльник и два хомута, в некоторых наборах предусмотрена даже смазка. Если кожухи уже старые, и резина стала жесткой, есть смысл произвести замену деталей на обоих приводных валах.

Рассмотрим, как меняется защитный кожух наружного ШРУСа на автомобиле Hyundai Accent:

в первую очередь ослабляем гайку ступицы, на вывешенном колесе ее потом стронуть с места будет сложно;
ставим автомобиль на домкрат и откручиваем колесо;

отворачиваем гайку шаровой опоры, отсоединяем шаровую от поворотного кулака – лучше ее снимать специальным съемником

Демонтировать опору нужно аккуратно, стараясь не повредить ее пыльник;

ставим колеса прямо, отжимаем рычаг с шаровой опорой вниз, поворачиваем поворотный кулак для рассоединения деталей;

придерживая приводной вал, отводим поворотную цапфу со ступицей в сторону, освобождаем наружный ШРУС;

сдергиваем с пыльника хомуты, их удобно снимать с помощью тонкой шлицевой отвертки;

старый пыльник можно срезать, он все равно больше не нужен;
демонтируем наружную гранату, ее удобно снимать на Hyundai Accent специальным приспособлением типа обратного молотка;

при демонтаже обратный молоток следует устанавливать на металлические выступы ШРУСа – здесь важно не повредить обойму шарикового механизма

вытираем приводной вал от грязи и смазки, устанавливаем на него новый пыльник, чехол нужно на вал надеть дальше, чтобы можно установить на место наружную гранату;

набиваем в ШРУС новую смазку, ставим деталь на место. Для установки «гранаты» особых усилий прилагать не нужно, наружный приводной шарнир должен просто зафиксироваться на стопорном кольце

Допускается аккуратно подстучать ШРУС молотком, чтобы он до конца зашел на вал, еще важно не повредить резьбу на приводе;

теперь необходимо проверить, закрепился ли шарнир на валу – если ШРУС руками не сдергивается, значит, он зафиксирован на месте;

добавляем смазку под пыльник;
устанавливаем резиновый чехол по своему месту, крепим его хомутами. Для установки хомутов используем зажим с тонкими круглыми кончиками;
сажаем ступицу с поворотным кулаком на шлицы ШРУСа, соединяем цапфу с шаровой опорой и передним рычагом;

накидываем колесо, затягиваем ступичную гайку, затем основательно закручиваем колесные крепежи.

При определенной сноровке на замену пыльника наружного ШРУСа уходит два-три часа времени, если опыт у мастера небольшой, с такой работой можно провозиться и пять часов.

Симптомы поломок

И стоит поговорить немного о явных признаках того, что гранаты вышли из строя. Это не очень приятный момент, так как больно может ударить по кошельку. Например, владельцам отечественных автомобилей придется отдать не менее 3000 рублей только лишь за комплект запасных частей для ремонта приводов. Что уж говорить о счастливых обладателях престижных моделей «Ниссанов» и «Фордов», пыльник ШРУСа (внутренний или внешний) которых стоит столько же, сколько шарнир на «девятку».

Первый признак неисправности механизма – это появление посторонних звуков, особенно при трогании с повернутым в сторону рулем. При выравнивании руля все исчезает. Но можно спутать поломку гранаты с неисправностью шаровой опоры – она тоже хрустит, когда в ней увеличиваются люфты. Поэтому перед тем, как поставить окончательный диагноз, стоит проверить всю подвеску, чтобы выявить максимальное количество дефектов.

Что следует предпринимать

Если неисправность обнаружена на начальной стадии, то есть внешне она себя пока никак не проявляет, то есть шанс на спасение недешёвого узла. Надо прекратить дальнейшую эксплуатацию автомобиля, снять и разобрать шарнир. Опытный мастер сможет определить текущее состояние ШРУС и оценить его оставшийся ресурс. Вполне возможно, что детали ещё вполне пригодны, абразивы не успели сделать своё дело.

В этом случае шарнир тщательно промывается, в него закладывается свежая смазка специального типа, на ней всегда указывается, что она предназначена для шарниров равных угловых скоростей. Нужное её количество указано в спецификации конкретного шарнира, большие отклонения здесь недопустимы. Излишки смазки в ШРУС повредят защитный чехол, а недостаток приведёт к его неправильной работе. Пыльник заменяется на новый, желательно использовать изделия из специальных термопластов. Дешёвые резиновые пыльники можно рассматривать лишь как временную меру, с обязательным частым контролем состояния.

Если шарнир уже перешёл к стадии характерного похрустывания при работе, то спасти его не получится

Возможно, он выдержит ещё 500-1000 километров пробега, но при езде следует соблюдать особую осторожность, помня, что заклинивание или обрыв привода может произойти в любой момент. Это небезопасно

Надо как можно быстрее поставить машину на ремонт, суть которого может быть только одной – замена ШРУС в сборе.

Остаётся выяснить, что делать, когда порвался пыльник ШРУСа, но ехать всё же надо. Существуют «народные» методы временной защиты, позволяющие увеличить вероятность успешной доставки автомобиля к месту ремонта, если оно недоступно поблизости. В разорванный чехол добавляется смазка, а сам он обматывается пластиковой плёнкой, которая фиксируется хомутами. Как ремонт это рассматривать нельзя, поскольку в узел уже попали посторонние вещества, но вероятность успеха действительно увеличивается.

Инструкция замена пыльника внутреннего ШРУСа

Замена пыльника внутреннего ШРУСа предполагает полный демонтаж приводного вала. Для начала следует снять наружный ШРУС (весь процесс был описан выше). Далее необходимо слить масло с коробки и открутить крепление внутреннего шарнира, после чего вставить между ШРУСом и КПП плоское приспособление — монтажку, которая должна выйти из своего гнезда. Затем выполняются следующие действия:

  • Съем стопорного кольца;
  • Демонтаж внутреннего шарнира и шариков в сепараторе;
  • Съем обоймы и ее стопора;
  • Промывка комплектующих деталей в бензине;
  • Установка нового чехла с полной сборкой в обратном порядке;
  • Установка привода и заливка масла в коробку.

Таким методом можно воспользоваться и в том случае, когда не получается сбить гранату. Достаточно воспользоваться тисками и получить необходимый результат.

Гаражный ремонт

Теперь непосредственно к замене пыльника без снятия самого шарнира, то есть ШРУСа.

Пыльники вполне реально заменить, не демонтируя при этом привод. Ведь основная задача заключается в том, чтобы высвободить наружный конец со стороны ступицы. Дальше остается просто натянуть новый уплотнитель, словно средство контрацепции (презерватив) через весь вал.

После этого потребуется разрезать старый элемент, поставить новые хомута, добавить качественной смазки. Поскольку новые пыльники отличаются солидной эластичностью, натянуть их можно без особых проблем. При этом надежность не пострадает.

Пошаговая инструкция

Если вы решили все сделать своими руками, тогда необходимо соблюдать определенную последовательность и действовать по инструкции.

Примерно весь процесс выглядит следующим образом. Тут стоит делать поправку на конструктивные различия разных автомобилей.

  • Для начала установите авто на яме или подъемнике. Автомобиль должен быть надежно зафиксирован и подготовлен к работе;
  • Первой откручивайте гайка привода. Есть вероятность, что ее придется поменять;
  • Если у вас подвеска типа МакФерсон, нужно будет открутить гайку шаровой опоры;
  • После этого можно оттянуть ступицу в сторону. Это позволит вытащить наружную часть привода;
  • Вооружившись монтировкой или большой отверткой, подденьте внутренний шрус и вытяните привод;
  • Привод перед вами. Разместите его, где вам удобно. Демонтируйте старые хомуты, удалите стопорное кольцо;
  • Теперь аккуратно натяните новый пыльник;
  • Соедините 2 части привода, пока не услышите характерный щелчок;
  • Верните на место стопорное кольцо, до конца натяните свежий пыльник;
  • Остается лишь затянуть хомута, и вернуть все на место.

Проблема лишь в том, что этот метод подойдет не всем и не всегда. Для начала потребуется приобрести специальный эластичный пыльник. Многие запчасти, доступные в продаже, крайне жесткие.

А потому в случае с их использованием говорить о каких-то возможностях вывернуть и натянуть, словно презерватив, не приходится.

Еще применяются специальные устройства для натяжки пыльников. Но их достать не так просто, плюс цена высокая.

Порвался пыльник шруса наружний

P.S.: никак не могу найти нужный пыльник в Новосибирске, может кто знает аналоги от других машин, которые хорошо встают на примеру?

Порвался пыльник шруса наружний, причём на обоих колёсах сразу. Гранаты пока не хрустят, менять пыльники еду в срочном порядке как только найду, где их купить. Но мне неизвестно как долго я ездил с порваными пыльниками. Поэтому возникает следующий вопрос: какова вероятность того, что граната ещё прослужит достаточное количество времени после замены пыльника? Или разрыв пыльника по умолчанию значит, что гранате трындец?

P.S.: никак не могу найти нужный пыльник в Новосибирске, может кто знает аналоги от других машин, которые хорошо встают на примеру?

Отлично подходит наружний пыльник от нашей Нивы. Поставил сибе и радуюсь, что за капейки. посмотрим сколь проходят

В идеале конечно гранаты снять и промыть бензинчиком, но надо иметь новые пыльники в наличии.

Признаки, когда необходимо менять пыльник

Опыт владельцев машин подсказывает, что пыльник наружного ШРУСа является важнейшим элементом в механизме шарнира, благодаря которому обеспечивается абсолютная защита от воды, грязи и пыли. Только так система может эффективно выполнять номинальный функционал.

Резиновые чехлы чаще дают сбой. Как правило, они трескаются, или их герметичность нарушается. Чтобы выявить неисправность достаточно посмотреть на сам ШРУС. При нарушении герметичности или возникновении трещины на его поверхности будет смазка, т.к. одно из предназначений пыльника заключается в устранении вероятности протечки смазывающего вещества.

Важно! Для своевременной замены пыльников на ШРУСах желательно раз в 1 или 2 месяца обращать внимание на состояние «груши», ведь нарушение целостности может привести к необходимости замены самого шарнира, что обойдется дороже

Пыльники в автомобиле

Пыльник – защитный чехол, который изготавливают из резины или силикона. Он предназначен для предохранения движущихся частей от попадания грязи и влаги. Применение защиты позволяет увеличить ресурс быстро изнашиваемых деталей в десятки раз. А цена кожуха, которая на порядок меньше изделия, где он установлен, делает возможным его замену несколько раз за период эксплуатации самой детали.

В автомобиле защитные колпаки применяют в основном на движущихся деталях передней, задней подвески. Они установлены на следующем:

  • амортизаторах – ограничивают попадание абразивных веществ на шток цилиндра;
  • шарнирах равных угловых скоростей (ШРУСах) – для защиты компонентов силовой передачи;
  • шаровых опорах и наконечниках – для изоляции пары трения от воздействия на них посторонних веществ;
  • рулевой рейке – защищают вал от попадания песка, влаги, пыли.

Ремонт или замена ШРУСа?

Если автолюбитель, не проводив регулярный осмотр ШРУСа, допустил значительное повреждение основных элементов, то продолжая на волне «экономии» начинает думать о ремонте, в надежде избежать столь дорогостоящего ремонта. Однако, даже специалисты автосервиса в таких случаях чаще все разводят руками. И дело здесь совсем не в желании всеми силами продать дорогостоящую услугу автомобилисту.

Элементы ШРУСа очень тесно связаны между собой, вследствие чего возникают условия обеспечивающие значительный износ в секторах, где присутствуют значительные нагрузки. Утечка смазки и скапливание мусора на поверхностях усиливают абразивный эффект, усугубляющий коррозию и ускоряющий износ.

Таким образом, автомобилистам с небольшим опытом вождения следует думать не о ремонте ШРУСа, а его замене. Сложность конструкции и технологии их производства сводят на нет шансы провести ремонт самостоятельно – такова цена отсутствия внимания к автомобилю.


Новый ШРУС

Самостоятельная замена ШРУСа или его комплектующих — достаточно трудоемкий и долгий процесс, и у человека, не имеющего опыта в этом деле, могут возникнуть трудности. Для проведения замены комплектующих потребуется самый обычный набор инструментов:

  1. Целый ШРУС, новые пыльники, смазка и хомуты;
  2. Обычный домкрат, или специальный подъемник;
  3. Коробка с ключами.

Что в итоге

В теории, а иногда даже и на практике, заменить пыльник, не снимая ШРУС, можно.

Но в большинстве случаев прибегать к таким методам не особо рационально и правильно. Чтобы минимизировать последствия подобной кустарной замены, используйте специальные эластичные пыльники.

А самым правильным решением будет провести демонтаж и замену согласно руководству по эксплуатации и ремонту. Объективно это самое правильное и эффективное устранение проблемы порванного пыльника.

Лайфхаков, связанных с ремонтом и обслуживанием автомобилей, много. Но далеко не все из них универсальные, полезные и безопасные.

Потому дважды подумайте, прежде чем применять рассмотренный лайфхак на примере собственного автомобиля. Все риски вы берете на себя.

Watch this video on YouTube

На этом у нас все

Всем спасибо за внимание!. Подписывайтесь, оставляйте отзывы, задавайте актуальные вопросы и рассказывайте о нас своим друзьям!

Подписывайтесь, оставляйте отзывы, задавайте актуальные вопросы и рассказывайте о нас своим друзьям!

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
FAQ по авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
