Определение неисправности
Чтобы быстро проверить форсунки без снятия, потребуется отвертка-индикатор. Она представляет собой металлический стержень и рукоятку, на которой расположен переключатель и контакт для создания проводящего контура, зажимаемый одним из пальцев. При передвижении переключателя вперед к стержню прибор становится менее чувствительным, при перемещении в верхнее положение его чувствительность возрастает. В первом случае будет загораться или мерцать красная лампа индикатора, во втором – зеленая лампа.
Перед проведением теста переключатель отвертки нужно перевести вперед, в сторону рабочей части (стержня) до упора, а палец руки должен прижиматься к открытому контакту, расположенному на ручке отвертки-индикатора. В таком положении рука должна оставаться при проведении всего теста, замыкая электрическую цепь, иначе индикации не будет.
Рабочий стержень отвертки нужно расположить так, чтобы он касался металлической скобы на колодке, удерживающей форсунку. Бытует мнение, что достаточно просто поднести стержень к колодке, чтобы произошла индикация, но это не так. Металлический фиксатор улавливает электромагнитный импульс, образующийся при работе форсунок, в нем возникает разность потенциалов и переменные токи, которые и фиксирует прибор.
Этот тест позволяет проверить форсунку на работающем двигателе, поэтому его нужно запустить и оставить на холостых оборотах. При контакте стержня отвертки-индикатора с металлической скобой на отвертке должен загореться красный индикатор. Так проверяется работоспособность на всех цилиндрах. При неработающей форсунке одного из цилиндров, индикатор светиться или моргать не будет.
Использование индикатора не обязательно указывает на неисправность форсунки, он сигнализирует, что она не работает. Проблема может быть и в ней, и в системе подачи напряжения, плохом контакте, сбое в электронном блоке управления и т.д.
В некоторых моделях нет металлических фиксаторов колодок, в которых генерируются токи, можно ли в этом случае определить неисправную форсунку, не снимая ее с двигателя? Да, это можно сделать, используя ту же отвертку-индикатор. Для этого переключатель нужно установить в крайнем верхнем положении (это самый высокий уровень чувствительности прибора) и проделать дополнительные манипуляции.
После запуска двигателя стержень отвертки подносится к колодке форсунки, при этом не возникнет никакой индикации, даже если она работает. Поэтому на стержне отвертки нужно укрепить металлическую скобу, которая будет служить антенной, где будут возникать электромагнитные колебания. Для этого подойдет канцелярская скрепка, аккуратно обжатая вокруг стержня плоскогубцами.
При проведении теста на неисправность топливной форсунки переключатель остаётся в верхнем положении максимальной чувствительности. При работающем на холостых оборотах двигателе требуется поднести скобу как можно ближе к колодке, она должна охватывать ее. На приборе должна появиться моргающая индикация за счет токов, возбуждаемых электромагнитного поля, возникающего при работе форсунки. Если под колонкой находится неработающая форсунка – индикации не будет. Эта методика подходит и для колодок, оборудованных металлической скобой.
Заключение
Тестирование при помощи отвертки-индикатора поможет быстро найти неисправность, когда двигатель троит из-за форсунки, или возникают другие проблемы из приведенного ранее списка. При наличии этого инструмента диагностику можно провести у себя в гараже, а выявив неисправность, устранить ее, если это возможно. Предлагаемый тест только выявляет факт того, что форсунка не работает, причем сделать это можно, не разбирая двигатель.
Чтобы выявить причины, по которым топливо не возгорается в цилиндре, потребуется более детальная диагностика и последующий ремонт. При этом не всегда требуется замена форсунки, существуют и другие причины, по которым она не функционирует или работает нестабильно. Иногда нужно просто уплотнить контакт колодки и проблема стабильной работы двигателя тут же решается, в более сложных случаях, например, для прочистки форсунок, надо будет обратиться к специалистам.
Печать
Как устранить неисправности инжектора?
Чтобы выявить причины неисправности работы инжектора нужно перебрать половину автомобиля. Это отнимает много времени и сил. Необходимо специальное диагностическое оборудование.
У многих водителей инжекторная система загрязнена до неприличия. Сказывается отсутствие грамотного обслуживания и низкокачественное топливо.
Компьютерная диагностика.
Начало начал любого ремонта. Уточняет причины возникновения неисправностей. Используется специальное оборудование.
Система впрыска топлива.
Несвоевременная замена топливного фильтра приводит к попаданию в форсунки инжектора мелких частиц грязи. Нормальная подача бензина затруднена. Для удаления грязи применяется ультразвук и выполняется замена фильтра.
Топливный насос.
Располагается в баке с топливом. Служит для подачи бензина к форсункам. Длительная эксплуатация насоса приводит к износу его рабочих элементов.
Инжектор—надёжная система подачи топлива. Она проиграла борьбу новым технологиям. ДВС (двигатель внутреннего сгорания) нового поколения обладают небольшим расходом топлива и меньшим выбросом вредных веществ. Инжектор склонен к загрязнению и высокому расходу топлива.
Спасибо за внимание, удачи вам на дорогах. Читайте, комментируйте и задавайте вопросы
Подписывайтесь на свежие и интересные статьи сайта.
Неисправности форсунок доставляют множество различных неудобств автовладельцам.
Здравствуйте, сегодня хочу поговорить о топливных форсунках. Они установлены во всех современных автомобилях и отвечают за подачу топлива в цилиндры автомобиля.
Думаю многие не знают, но у топливных форсунок есть свой срок годности, поэтому довольно часто, форсунки нужно не чистить, а вовсе менять, но давайте обо всем по порядку. Признаки неисправных форсунок:
Потеря мощности двигателя.
ДВС может нормально заводиться, стабильно ровно работать на холостом ходу, но при резком нажатии на педаль газа, происходит провал. Потерю мощности заметить не сложно, создаются ощущение, что автомобиль, тянет за собой еще одну машину на тросу.
Промывка инжектора
Отдельно хотелось бы отметить, что в иномарках с большим пробегом очистка с присадками может полностью вывести всю систему из строя, когда вся грязь из не промываемой системы смывается со стенок топливного бака, и устремляется к фильтру, и далее в форсунки. Сетка на форсунках забивается, и топливо перестаёт поступать. Другой способ — это промывка инжектора без демонтажа, т.е. инжектор, остаётся не разобранным. Сначала отключают бензобак, затем штатный топливный насос и перекрывается канал слива топлива в бак. Одновременно с этим топливо-провод машины соединяется с профессиональным стендом, который подаёт в систему специальную жидкость. Два прогона жидкости с двумя перерывами — по 15-20 минут на каждые 15-20 тыс. километров пробега, и ваша топливная система будет подготовлена к зиме. Ультразвуковой стенд — вот ещё один из способов чистки. Форсунки снимают и помещают в ванну с моющим раствором, где под действием ультразвука даже самые сильные отложения разрушаются. На этом же стенде можно проверить качество чистки. Опыт показал, что ультразвуковой метод наиболее эффективен, и он даже может вернуть к жизни форсунки, которые уже не подлежат ремонту.
Toyota Mark II IR. › Logbook › Моем форсунки(или как победить плохой запуск двигателя на горячую)
Все очереное ПРИВЕТ! =)
И так с наступлением лета, на форумах частенько высплывает тема: Плохой запуск двигателя на горячую…
И естественно меня это тоже коснулось, а причина как правило проста: фосунки не держат давление на горячем движке! Из за этого лишний бензин в камере сгорания и падает давление в топливной рейке. После простоя минут 15-20 на палящем солнце, машина заводится со второго или с третьего запуска, а вот в гараже, в теньке или когда прохладно всегда с первого.
И так приступим к лечению, я заранееп рикупил резинки для форсунок(23291-41010 ниж. и 90301-07024 верхняя):
1. Открываем бензобак и откручивамем крышку бензобака
3. Заводим машину и она у вас глохнет через несколько секунд, затем еще раз делаем так же, чтоб сбросить давление.
4. Снимаем воздухозаборник, корпус воздушного фильтра и защиту генератора(там оч. всё просто)

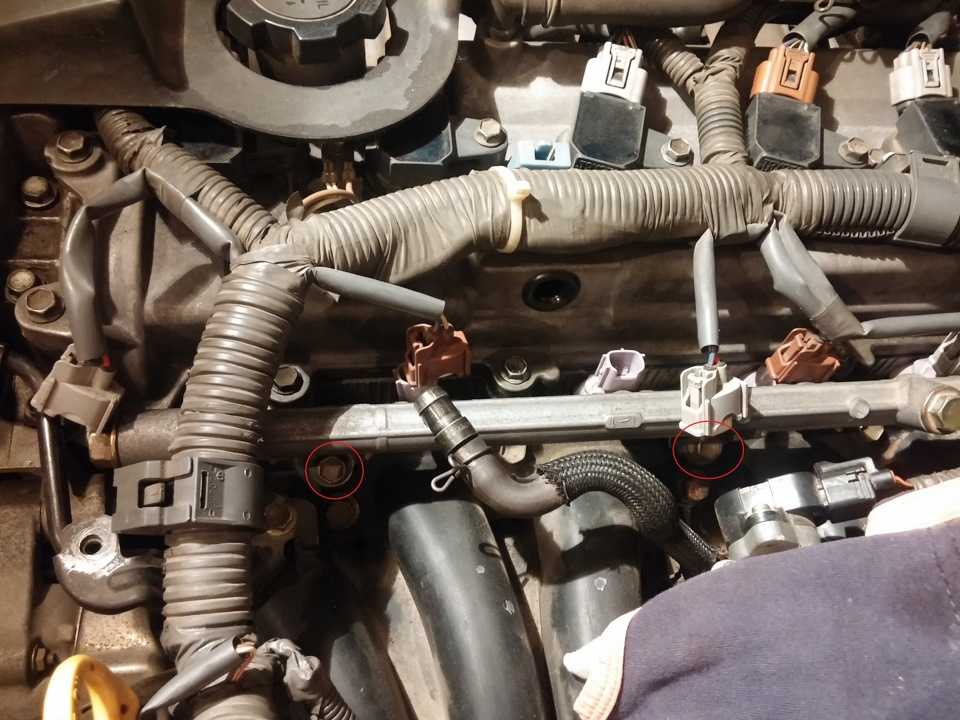

5. Откручиваем ключом на 22 клапан рейки, немного неудобно (23207-46010 “регулятор давления топлива”.)

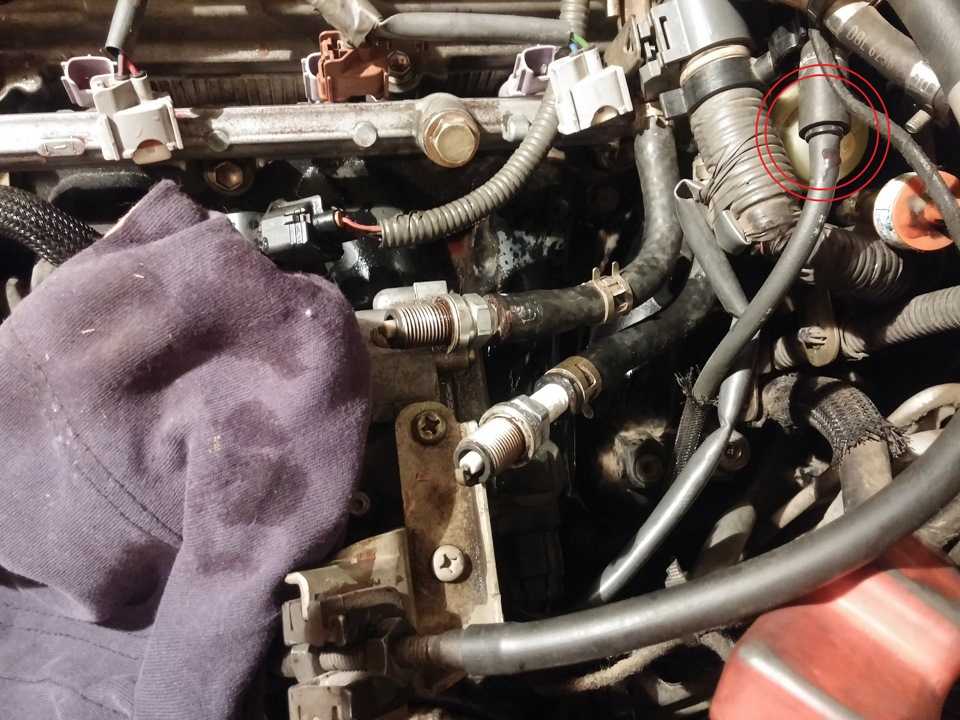

6. Отсоединяем шланги от дросельной заслонки, чтоб не мешались и затыкаем старыми свечами их, на фото выше видно)
7. И аккуратно вынимаем форсунки, покручивая их…можно их пометить, где какая стоит

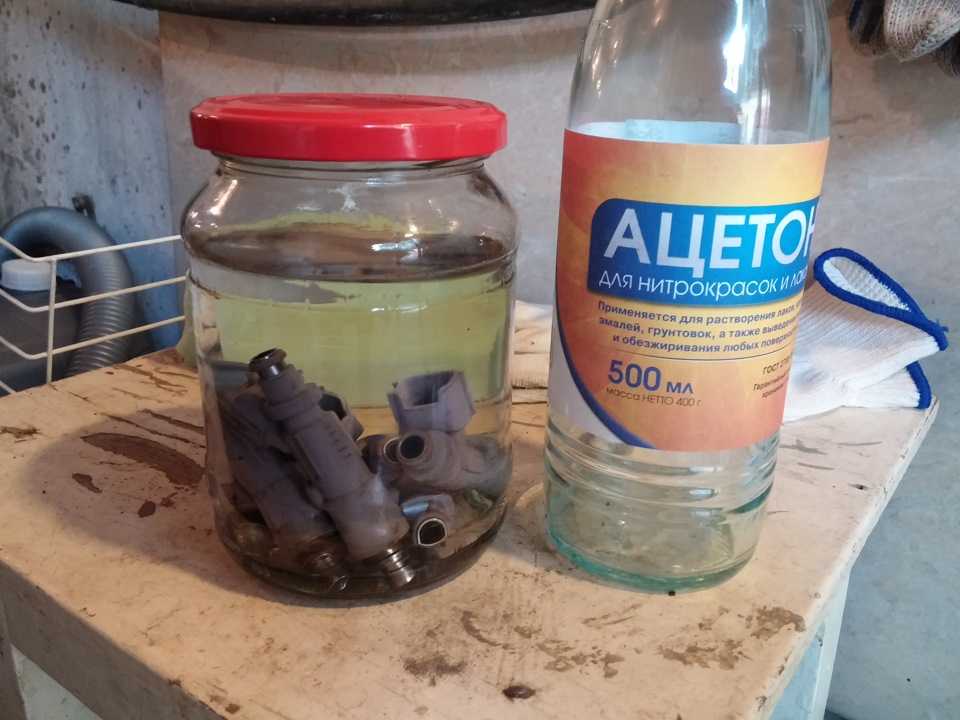

8. Замачиваем их
9. Собираем такую конструкцию…
И вперед! Начинаем промывать, кстати хочу сразу предупредить, что резиновую трубку нужно делать максимально короткой, так даже удобней было, так как вней остается много карбклинера, я потом укоротил ее. И еще, можно не бояться перепутать + с -, ничего страшного в этом нет. Делал всё без кнопки, просто один провод зацепил сразу на +, а вторым проводом просто касался —
Промывал три раза. Вначале замачил их, пока собирал конструкцию для мойки, потом промывал их, опять замачивал и еще раз промывал. Когда мыл, то сразу было видно, что все форсунки льют, а не распыляют. И еще такой момент, просто создайте давление в форсунке, не замыкайте контакты, посмотрите, держит давление форсунка или нет, тоесть кратко пофышкали и смотрим, потом еще раз пофышкали и смотрим, держим давление(балон не убираем от форсунки), вот так я вычислил форсунки которые не держали давление, было видно, что пропускают, пузырьки идут из отверстий…
И еще такой момент: когда третий раз промывал, то держал по секунды 3и замкнутые контакты, вот тогда всё вылетатет…но долго держать не стоит, я не рискнул. Балона карбклинера я купил два, потому что когда в балоне кончается жидкость и падает давление в нем, то форсунка начинает опять ссать, даже чистая и промытая, так как не хвататет давления.
Кстати многие пишут, что и 9V и 6V достаточно, чтоб форсунка открылась и мол не рекомендуется подавать 12V на форсунку, можно испортить ее…спорить не буду, возможно и так.
Ну и последнее, форсунка должна пускать облако, а не струйки! И должна держать давление! Вот только при таких результатах, она исправна, хорошо прочищена и выполняет свои функции!
Всем исправной, чистой топливной системы! =)
! 31.08.2015 !Добавлю немного инфы(вычитал на этом же сайте), что пишут люди:
BezMishaУ меня была подобная проблема. Два года мучался. На горячую плохо заводилась, зимой еще терпимо, летом — хуже. Пришла пора менять топл. фильтр в баке, Когда снял старый, резиновое колечко в нем было деформировано и не сидело на своем месте. Видимо когда я в прошлый раз менял, замял его. Поставил в новом фильтре ровно и все стало четко заводиться. А тоже грешил на ссущие на горячую форсы)
Fantazer-Nskсам на двух машинах парился с долгим запуском, везде помогала замена фильтров. Хотя сначала грешил на более серьезные детали. Меняйте чаще фильтра, будете здоровы))Кто то кстати писал, что в фильтре тонкой очистки резиновое уплотнительное кольцо растягивается и не уплотняет как должно. Возможно поправил его когда разбирал и нормализовалось.
Вообщем сделаем выводы: все перебрать аккуратно, все проверить, все резиночки должный быть целые и в хорошем состоянии и соответственно фильтра должный быть чистые!
Симптомы неисправности форсунки
Для начала следует отметить, что такой сложный механизм как автомобильный двигатель (особенно в современных моделях) требует точности в определении. Часто оказывается, что при абсолютно схожей симптоматике свойственной неисправно-работающим форсункам, например тяжелый запуск мотора на «холодную тягу» или увеличенный расход топлива, причина далеко не в них, а в нуждающихся к замене свечах зажигания. Перед установлением точной причины, и предприятием каких-либо действий по их устранению, следует очень внимательно проверить и убедиться в правильности поставленного «диагноза».
Статьи по теме
Диагностика топливных форсунок: методы, рекомендации, профилактика поломок
Присадки для дизельного топлива: виды и задачи
Давление масла в двигателе: норма и признаки неисправности
Порвался ремень генератора: что делать в такой ситуации
Защита картера двигателя: мнения экспертов и автолюбителей
Сколько антифриза в системе охлаждения, и почему так важно знать его уровень
Ремонт турбины на дизельном двигателе: все проще, чем кажется
Уровень масла в двигателе: как правильно замерить и что делать при резком колебании
Ремонт дизельного мотора по всем правилам
Как часто надо менять масло в двигателе: рекомендации завода-изготовителя и специалистов
Присадки для бензиновых двигателей: использовать или нет
Присадки для дизельного двигателя: их виды и критерии выбора
Объем масла в двигателе: как выяснить, сколько нужно
Замена масла в двигателе: когда это нужно делать и как
Чистка топливных форсунок для бесперебойной работы двигателя
Причины неисправности форсунок
Ремонт дизельных форсунок может потребоваться по следующим причинам:
- Низкое качество солярки: бич всех «дизелистов». Из-за примесей в горючем распылитель забивается; нарушается дозировка и режим подачи топлива.
- Низкое качество сборки компонента впрыска или заводской брак: форсунка не выдерживает эксплуатационных условий, выходит из строя деталь в целом или отдельные компоненты.
- Механические повреждения, вызванные некорректной работой смежных систем ДДВС.
Обычно поломки имеют следующий характер: изменяется угол распыления и количество подаваемого топлива, нарушается целостность корпуса, ухудшается ход иглы.
Статьи по теме
Диагностика рулевого управления автомобиля: почему без нее никак
Не работают дворники: причины неисправности и метода решения проблем
Течет бачок антифриза: поиск неисправности и пути устранения
Стук при повороте руля: основные причины неисправности
Сломалась рулевая рейка: причины и дальнейшие действия
Жидкая резина для автомобиля: преимущества и особенности использования
Стук в рулевой рейке: ищем причину, разбираемся с последствиями
Как поменять моторчик дворников: простые советы опытных автовладельцев
Как убрать стук рейки и продлить срок ее службы
Стук рулевой тяги: причины, диагностика, замена
Рулевой люфт автомобиля: особенности диагностики и ремонта
Шумы под капотом: что делать, если они появились
Как осуществить ремонт рулевой рейки БМВ
Медсправка на права-2020: стоимость, врачи, проблемы
Сколько хранится моторное масло: разбираемся в сроках и условиях хранения.
Профилактика форсунок
От необходимости промывки форсунок своими руками можно избавиться, регулярно осуществляя профилактические процедуры по обеспечению предварительной очистки форсунок. Например, в профилактических целях неплохо подойдет жидкостная очистка форсунок. Заметим, что не обязательно обращаться в автосервис в целях профилактики (хотя хуже точно не будет), достаточно сделать «клизму» и провести процедуру в домашних условиях.
Кроме того, существует старый «дедовский» способ, которым многие пользуются и поныне. Он подразумевает регулярный разгон автомобиля до скорости равной более 120 км/ч, и преодоление в таком режиме приблизительно 10-15 километров. Высокое давление внутри системы провоцирует самоочистку форсунки. Этот же метод подразумевает и прогазовку на холостом ходу до показателей 4000-5000 оборотов, на протяжении трёх минут. Хотя он менее эффективен первого.
4 способа проверки форсунок на ВАЗ 2114
Наличие перечисленных выше неполадок с запуском мотора, его повышенным расходом и неисправностью лямдба-зонда означает проблему в работе элементов впрыска бензина. Проверку работоспособности этих деталей следует проводить следующими способами.
1. Проверка на посторонние шумы
Рассматривая признаки забитых форсунок на ВАЗ 2114, первым делом стоит упомянуть вариант диагностики «на слух». Проверка на посторонние шумы проводится следующим образом:
- Запустите двигатель и дайте ему прогреться до рабочей температуры;
- При стабилизации оборотов перейдите к подкапотному пространству и прислушайтесь к работе элементов впрыска. Для неисправных форсунок характерен «цокот»;
- Высокочастотный звук из места расположения топливной рампы – явный признак неполадок деталей впрыска.
Отключение фишки с одной из форсунок – еще один вариант проверки неисправности на слух. Если в момент снятия одного из штекеров Вы не заметили изменений в работе мотора – деталь неисправна.
2. Проверка сопротивления
Второй, но более точный вариант диагностики без снятия детали – замер сопротивления. В зависимости от года выпуска машины показатель сопротивления может отличаться. Для начала определите, какой фирмы установлены детали, после чего приступайте к пошаговой инструкции по диагностике:
- Выключите зажигание и отсоедините клемму с аккумулятора;
- Снимите фишку с одной из форсунок (для легкого съема используйте плоскую отвертку);
- Используя мультиметр в режиме замера сопротивления, подключаем щупы прибора к соответствующим контактам и проверяем показания;
- Для варианта с завышенным сопротивлением характерны показатели в пределах от 11 до 17 Ом, тогда как для заниженного импеданса свойственны показатели от 2 до 5.
Отклонение от приведенных норм можно считать показателем неисправности детали. Для большей уверенности в неисправности проведите замер на остальных элементах впрыска. Без снятия детали определить со стопроцентной вероятностью состояние форсунки невозможно, поэтому при наличии подозрений на отказ элемента снимайте рампу.
Для замера напряжения снова понадобится мультиметр, но только в другом режиме. Пошагово процесс мало чем отличается от замера импеданса:
- Снимите колодку проводов и подключите к нему щупы прибора;
- Включите зажигание и при помощи мультиметра в режиме вольтметра замерьте напряжение;
- Показатель, необходимый для нормальной работы – не менее 12 Вольт.
Помимо проблем с проводкой может возникать подсос воздуха через форсунки. Решается эта неисправность заменой уплотнительных колец.
4. Проверка механических свойств
Механические свойства деталей впрыска на «четырке» проверить без наличия специального инструмента или демонтажа довольно сложно. Необходимость в специальном оборудовании для проведения подобных процедур делает процедуру снятия детали бессмысленной. Во многих сервисах обслуживания имеются специальные стенды для проверки механических свойств. С их помощью определяются: уровень потока топлива, проходящего по каналу и особенности «факела» распределения топлива из элемента.
Забитые форсунки при такой диагностике выявляются сразу, но из перечисленных способов механический метод самый сложный.
Определив, какой из элементов подает топливо неравномерно (или вовсе не подает), можно докупить деталь отдельно, либо приобрести новую рампу в сборе с четырьмя «форсами». Срок службы элементов впрыска зависит от качества используемого топлива и периодичности замены топливного фильтра.
Характеристики стука
Посторонние звуки, производимые в силовой установке, разделяются по четырем основными критериями:
- Сила;
- Звучание;
- Цикличность;
- Причина и следствие шума.
По силе стук может быть едва уловимым, средним и громким. При слабом стуке можно продолжать эксплуатировать автомобиль, однако заехать в автосервис для диагностики все же стоит. Если постукивание имеет среднюю интенсивность, то следует в короткий срок поставить машину для проведения диагностических работ и планового обслуживания.
При появлении громких отчетливых стуков внутри двигателя, следует срочно прекратить эксплуатацию автомобиля, поскольку все признаки указывают на существенные проблемы в работе мотора. Доставлять такой автомобиль в автосервис лучше всего на эвакуаторе или буксире.
Как и сила, звучание стука может быть различным: звонким (металлическим) и глухим. Звонкий стук свидетельствует о соприкосновении двух твердых элементов без масляной прослойки, а глухой – об ударе деталей, одна из которых мягкая, и при этом присутствует масляная прослойка.
Характеристика цикличности удара позволяет определить степень необходимости в срочном ремонте. Так, спонтанный или стук, возникающий без системы, может быть началом неполадок с мотором, а может быть причиной навесного оборудования (например, незакрепленного генератора). Если же стук носит регулярный характер, то следует немедленно обратиться к услугам специалистов.
Как определить неработающую форсунку на работающем двигателе
Допустим, вы нашли признак неисправности форсунки и теперь хотите узнать, как проверить форсунки двигателя? Хочется сразу отметить, что сами форсунки бывают нескольких типов (механические и электромагнитные) и конструкция их имеет значительные отличия, а значит и методы проверки у них также должны отличаться. Проверить форсунки можно несколькими методами: проверка форсунок без снятия с двигателя, проверка снятых форсунок, проверка форсунка в домашних условиях, бензиновых или дизельных форсунок, и т.д. Мы разберем наиболее популярные из методик.
Чтобы узнать, как проверить работоспособность форсунки инжектора, не обязательно их снимать. Этот способ, один из самых простых проверок, и подразумевает проверку по звуку (или анализ издаваемых шумов мотором при работе). Как правило забитые или поврежденные форсунки издают приглушенный высокочастотный шум (звук, как правило, доносится из блока цилиндров).
Проверка подачи питания на форсунки
Проверка подачи питания на форсунки проводится в случае работы самих форсунок при поломке какого либо из инжекторов. Для проверки необходимо осуществить следующий порядок действий:
- отключите колодки;
- подключите к АКБ 2 провода, конец которых закрепляется на форсунках;
- включите двигатель.
После включение двигателя, необходимо обратить внимание на возможное вытекание топливной смеси – происходить это может по причине неисправностей в электрической цепи
Проверка мультиметром(тестером) сопротивления на обмотке
Проверка мультиметром (тестером) сопротивления на обмотке также позволяет проверить форсунки двигателя не снимая их. Для этого нужно убедиться в уровне сопротивления ваших форсунок. Далее выполняем следующие действия:
- при выключенном двигателе, сбрасываем минус клемму с аккумулятора;
- следом отключаем электрический разъем на самой форсунке (находится на колодке, в виде зажима);
- на мультиметре устанавливаем значение наших форсунок и подключаем его контакты непосредственно к самой форсунке.
В норме, при высоком импедансе значение должно быть равно 11-17 Ом, при низком 2-5 Ом. При несоответствии значений, такую форсунку необходимо заменить.
Как прочистить форсунку
Из всех поломок инжектора 60 % неисправностей возникают по причине его засорения — он начинает лить в цилиндр. Для борьбы со столь распространенной проблемой придумали несколько способов очистки форсунок.
Перечислим те из них, которые можно реализовать в гаражных условиях:
- Прочистка элементов впрыска на ультразвуковой установке (ультразвуковая промывка). Этот способ, основанный на эффекте кавитации, достаточно трудоемкий и требующий специального оборудования. Используется ультразвуковая ванна, в которой льющие в цилиндр форсунки многократно промываются. Такой очисткой в результате обеспечивается неплохое распыление.
- Промывка инжектора без снятия. Производится с использованием очищающих присадок, которые добавляются в топливный бак. Такая присадка нормализует работу всего двигателя, в том числе элементы впрыска, которые льют в цилиндр. В продаже сегодня предлагается очень большой выбор подобных чистящих средств.
Какой из этих способов лучше? По этому поводу до сих пор существуют разногласия. Объективно можно отметить тот факт, что ультразвуковая промывка чаще всего применяется при серьезных проблемах с двигателем (например, его нечеткой работе). Промывка форсунок присадками, наоборот, более эффективна в рамках профилактической чистки мотора. В этом случае она хорошо справляется с нагаром, образующимся на клапанах. Однако загрязненный инжектор, который льет в цилиндр, данным способом очищается поверхностно. С устранением более глубокой стадии засорения присадки могут не справиться. Более того, очистка производится вслепую: направленно воздействовать на проблемный участок не получится. Поэтому, когда требуется детально проверить и определить пропускную способность датчиков, в основном прибегают к обработке ультразвуком. Она производится в специализированных автосервисах, имеющих соответствующее программное обеспечение для вычислений.
Разумеется, более качественный способ очистки в ультразвуковой ванне будет стоить в 2-3 раза дороже простой обработки жидкостью. Но здесь таится другая опасность. Изношенные и неисправные форсунки, льющие в цилиндры, кавитационное воздействие может испортить окончательно, в результате чего эти элементы утратят свою герметичность.
Ремонт форсунок
Текущее обслуживание или капитальный ремонт форсунок дизельных двигателей предпочтительно поручить квалифицированным специалистам — они смогут провести восстановление и регулировку детали на высокоточных автоматизированных стендах. Однако определённый комплекс ремонтных процедур можно провести и в кустарных условиях без использования сложной аппаратуры.
Необходимые инструменты и материалы
Для проведения самостоятельного обслуживания распылителей дизельного мотора автовладельцу потребуются:
- набор рожковых или накидных ключей;
- отвёртки под прямой и крестовый шлиц;
- чистая сухая ветошь;
- максиметр;
- промывочная жидкость для ДДВС.
Рекомендуется проводить работы в сухом и освещённом, защищённом от пыли гараже.
Демонтаж форсунки
Диагностика дизельных форсунок и их обслуживание подразумевают снятие распылителей с ДВС. Перед началом работ рекомендуется тщательно вымыть двигатель и моторный отсек, чтобы избежать попадания мусора, инородных частиц. С особым пристрастием нужно промыть ГБЦ. На трубки высокого давления необходимо нанести разметку, которая поможет не запутаться при обратной сборке.
Перед снятием необходимо закрыть штуцеры форсунок (используйте пластиковые колпачки) во избежание загрязнений. Для демонтажа распылителей не рекомендуется использовать обычные рожковые ключи — неопытный ремонтник может сорвать резьбу с форсунок. Если должная квалификация отсутствует, используйте накидные ключи и инструмент — «головку» с длинной ручкой.
Удалив форсунки из отверстий, просушите их и уберите наружные загрязнения ветошью. В отверстия форсунок заложены уплотнительные кольца. При ремонте деталей впрыска они заменяются на новые в обязательном порядке. Не допускайте, чтобы грязь с колечек попадала в систему впрыска во время снятия.
Проверка работоспособности форсунки
Существует несколько методов проверки работоспособности распылителя. Проще всего проверить форсунку на работающем моторе:
- Запустите «движок» на холостом ходу.
- Начинайте поочерёдно выкручивать распылители один за другим.
- Если после снятия работа мотора ухудшилась, то удалённая форсунка исправна и её нужно вернуть на место.
- Методом исключения Вы найдете форсунку, демонтаж которой не изменит режим работы ДДВС. Это и будет сломанное устройство.
Можно для диагностики использовать мультиметр. Заранее необходимо скинуть клеммы АКБ и отключить проводку форсунок, после чего «чекнуть» прибором каждую деталь. На форсунках высокого сопротивления значения прибора будут находиться в диапазоне 11 — 17 ом; при низком импедансе мультиметр покажет до 5 ом.
Большим преимуществом будет наличие максиметра. Прибор способен показать текущее давление, при котором срабатывает распылитель. Также поможет выявить дефекты, касающиеся угла распыления и конфигурации струи впрыска.
Это интересно: Обзор Audi Q5
Устранение возможных неисправностей
Неисправную форсунку необходимо осмотреть. Сначала ищем наличие протечек в корпусе детали. Если таковых нет, приступаем к разборке детали. Крепим деталь в тисках и аккуратным простукиванием выбиваем распылитель. Далее нужна тщательная чистка: вымачиваем части форсунки в солярке или растворителе для удаления нагара. Снимаем гарь и отложения мелкой стальной тёркой. После завершения чистки нужно проверить форсунку на максиметре. Если достигнуты оптимальные параметры впрыска, устройство готово к установке в мотор.
В иных случаях необходимо полностью заменить распылитель на дефектной форсунке. При установке новой запчасти тщательно удалите всю заводскую смазку, иначе устройство не будет работать.
Если форсунка продолжает «лить» даже после замены распылителя и тщательной чистки, обратите внимание на работоспособность пружины со штифтом — возможно, они изношены. Для чистки распылителя пользуйтесь компрессором — напор воздуха выбьет труднодоступную грязь
Для чистки распылителя пользуйтесь компрессором — напор воздуха выбьет труднодоступную грязь.
Установка форсунки
До демонтажа устройства сделайте метки маркером на всех деталях, чтобы избежать путаницы. Особенно внимательно размечайте шланги высокого давления. Форсунка вкручивается от руки насколько хватит сил. Дальнейшая затяжка выполняется ключом-динамометром. Значения затяжки указываются в руководстве по эксплуатации мотора. Когда установите форсунку, выкачайте воздух из топливной системы. На современных авто для этого достаточно несколько раз крутануть стартер; либо воспользуйтесь насосом ручной подкачки (при наличии).
