Порядок замены и маркировка вкладышей
Ниже приводится инструкция для самостоятельной работы. Замена вкладыша двигателя пройдёт быстрее и легче, если последовательно выполнять её.
- Поставить автомобиль на ремонтную яму. Снять защитную накладку силовой установки, если она присутствует. Поставить домкрат под одно из ведущих колёс. Обязательно слить моторное масло.
- Убрать выхлопные штаны и другие узлы, которые мешают работе снизу. Открутить также подвесы, соединяющие мотор с КПП. Ослабить цепь распредвала, демонтировать стартер, а на некоторых автомобилях — и балку.
- Вывернуть болты, гайки, шпильки масляного поддона.
- Вращая колесо, перевести шатуны в наиболее удобное положение для отвинчивания болтов. Они затянуты силой примерно в 3 кг, поэтому надо подобрать соответствующий инструмент (как правило, головка подходящего размера с удлинителем). После срывания шпилек, можно продолжать их откручивать уже рукой.
- Снять полукольца вместе с крышками шатуна, потянув вниз. Обязательно проверить состояние внутренних поверхностей полуколец.
- Вытащить коренные подшипники, используя толкатель — болт подходящего размера или заклёпку.
- Поставить новый комплект полуколец, затянуть и собрать всё в обратной последовательности.
Для быстрого монтажа полуколец, шатун полностью приподнимается вверх, убирается в сторону и опускается. Теперь работе ничего не помешает, элемент скольжения можно вставить быстрее. Затем шатун ставится на своё место.
Болты фиксаторов важно плотно затягивать, чтобы они не ослабли после длительного пробега автомобиля и не вызвали неисправность — например, проворачивание. Для этого затяжка осуществляется под конкретный момент:. Маркируются шатунные вкладыши цифрами прямо на головке
После начальной шлифовки КВ устанавливаются подшипники размером 0,25 мм. После второй — 0,5 мм, а после третьей — 0,75 мм. Самый последний размер — 1-сантиметровый. Дальше уже обрабатывать коленчатый вал не имеет смысла
Маркируются шатунные вкладыши цифрами прямо на головке. После начальной шлифовки КВ устанавливаются подшипники размером 0,25 мм. После второй — 0,5 мм, а после третьей — 0,75 мм. Самый последний размер — 1-сантиметровый. Дальше уже обрабатывать коленчатый вал не имеет смысла.
Растачивать коленчатый вал или нет
Теперь надо определить надо растачивать коленчатый вал или нет, обратите внимание на шейки коленчатого вала, видны на шейках риски и волнообразные канавки, проведите пальцем по шейке, если видны на шейке риски, канавки и проведя пальцем почувствуете малейшую волнистость даже не задумывайтесь, везите на расточку коленчатый вал. Но не покупайте сразу вкладыши на коленвал, после расточки расточник скажет какие надо покупать вкладыши, так как бывает из за большого износа шеек коленчатого вала растачивают на два размера больше
Фото. Сильно выработанная шейка коленчатого вала Волги
Редко бывает и так шейки коленчатого вала на вид хорошие, обратите внимание на коренные вкладыши и если на вкладышах увидите блестящею потертость это говорит о том что коленвал прослабленный и имеет большой зазор, и болтаясь во вкладышах набивает блестящие полоски
Фото. Вкладышы с признаками большого износа коленвала
Но не спутайте, также блестящие полоски на вкладышах могут и появиться при установке коленвала при закручивании подушки с вкладышем, когда коленвал получается зажатым, и еле прокручивается или клинит. В этом случае, первое шлифовщик допустил ошибку при шлифовке коленвала, второе под вкладыш попал мусор, поэтому при установки вкладышей тщательно протирайте постели (то место куда устанавливается вкладыш называется постель).
Если просто заменить вкладыши не шлифуя изношенный коленвал, то это все равно что выкинуть деньги на ветер, эффект будет нулевой. Также если в двигателе до ремонта было очень слабое давление масла (на холостых горит лампочка давления), это уже говорит о том, что надо растачивать коленвал под ремонтные вкладыши.
Лучше не полениться и отвезти коленвал на расточку, и переплатить немного денег, чем просто заменить вкладыши.
Железо не обманешь!
Используя эти советы сможете легко определить без микрометра надо шлифовать коленчатый вал или нет.
Коленвал зажимает вал на вкладышах
Я растачиваю коленвалы у проверенных расточников, и проблем при сборе двигателя не испытываю. Но если Вы расточили коленвал и расточник допустил ошибку, и коленвал зажимает вкладышами, или наоборот очень сильно прослаблен, то возникает проблема установки коленвала на двигатель.
Подскажу, как устранить, если коленвал зажимается вкладышами, как на коренных шейках, так и на шатунных.
Но сначала надо установить правильно вкладыши в постели блока двигателя, так как если неправильно установить вкладыши двигатель заклинит, на фото показано, как правильно должны стоять вкладыши на двигателе ВАЗ. Но и на других двигателях устанавливаются вкладыши также.

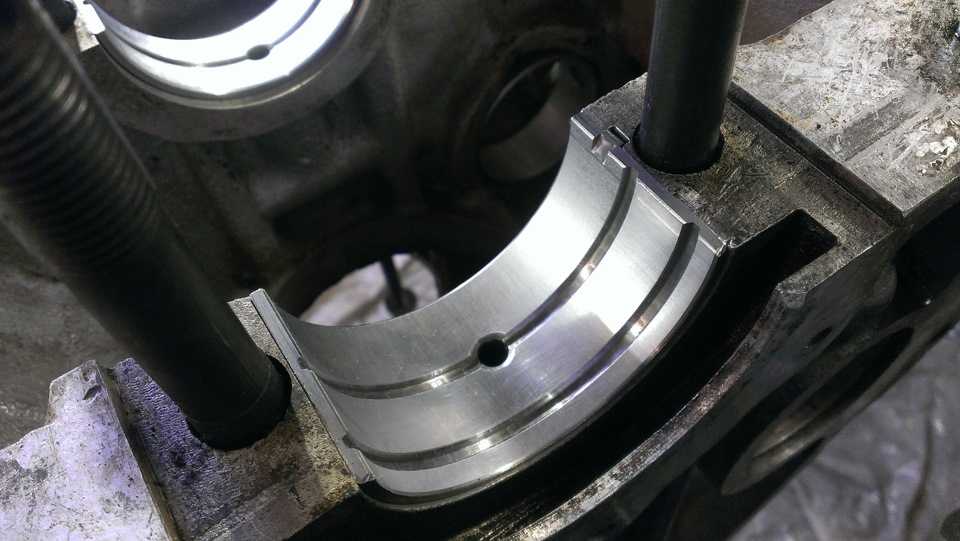

Фото. Показано как правильно устанавливать вкладыши в блок двигателя.
После того как установлены вкладыши в блок двигателя надо правильно установить и подобрать упорные полукольца или кольца (зависит от двигателя), коротко, желательно установить или подогнать упорные полукольца так, чтобы продольного перемещения коленвала не было.
Теперь ложем коленвал на вкладыши и вставляем вкладыши в подушки блока, обязательно подушки должны быть поставлены на свои места и замок вкладыша должен ставиться к другому замку вкладыша. Слегка наживляем подушки, после того как все подушки поставлены на свои места, начинаем затягивать подушки по одной, и после того как затянута подушка обязательно попробуйте прокрутить коленвал.
Фото. Вид фольги перед подкладкой между подушками.
Если после затяжки подушки коленвал зажало и он не прокручивается, надо обязательно расслабить зажатую шейку коленвала. Это можно сделать простой фольгой от шоколада, на фото показано как правильно вырезать фольгу и как ее подложить чтобы разжать зажатую шейку коленвала. Бывает, что одной подкладки фольги мало, поэтому подкладывайте дополнительно фольгу, пока коленвал не начнет проворачиваться. Этот способ подходит как для коренных подушек, так и для шатунных. После того как подобрали и затянули фольгу, лишнее срежьте ножом, фольга подкладывается с одной стороны подушки, где нет замков вкладышей.
Фото. Показано как правильно подкладывать фольгу между подушками.
Почему проворачивает шатунный вкладыш
Вкладыши шатунов и коленвала ДВС — это подшипники скольжения, которые должны обильно смазываться, чтобы выполнять свои функции. Шейки коленвала и оверстия шатуна сидят плотно без люфта и зазоров, но благодаря смазке сила трения сопряженных пар минимальна.
Проворот вкладышей шатуна и коленчатого вала требует немедленного ремонта. Нельзя эксплуатировать автомобиль с такими поломками в двигателе, потому как может произойти дальнейшее разрушение деталей или узлов ДВС. Эту поломку определяют на слух, слышен стук коленвала и шатуна.
Вкладыши, они же подшипники скольжения сажают в места, которые называют постелями вкладышей. Вкладыши должны быть зафиксированы. Если на вкладышах есть отверстия, они должны быть совмещены с отверстиями сопряженной детали.
А известно ли вам, что за проходимость и управляемость автомобилем отвечает вид блокировки и перенатяг дифференциала.
Основные причины проворота вкладышей:
- не достаточно были зафиксированы вкладыши;
- вкладыши прикипели.
Коленчатый вал вращается относительно вкладышей, поверхность которых защищена антифрикционным (противотрущимся) материалом. Чтобы вкладыши не смещались и не проворачивались вместе с коленвалом ДВС, они удерживаются специальными усиками. Также они устанавливаются в натяжку, которые рассчитали заводы-изготовители.
Чем больше нагрузка на коленвал, тем меньше создается масляная пленка (прослойка, подушка). А если еще присутствует превышенная вибрация, то происходит разрушение масляного защитного слоя и резко повышается сила трения, из-за чего вкладышу все труднее и труднее удержаться в постели, усик предназначенный для защиты от проворота не может удерживать вкладыш.
Как правило, причиной проворачивания вкладышей является отсутствие смазки. Для смазки на коренных вкладышах предусмотрены отверстия, на шатунных — пазы. Если эти каналы для подачи масла закупорены, отверстия и каналы полностью или частично забиты, сила трения трущихся деталей повышается, появляется эффект масляного голодания. Из-за отсутствия смазки сильно нагреваются пара вкладыш-коленвал. Во время нагрева трущиеся детали прилипают друг к другу. После такой сварки начинают проворачиваться вкладыши.
Коленвал прослабленный
Расточник коленвалов может допустить ошибку и прослабить коленвал, тогда в двигателе не будет хорошего давления масла, также из-за этого двигатель может быстро застучать.
Фото. Так ключом можно проворачивать коленвал на двигателе ВАЗ.
Проверить на прослабленность коленвал можно так. Затяните подушку и прокрутите коленвал, если он очень легко прокрутился, то не мешает проверить прослаблен коленвал или нет.
Обычно коленвал после хорошей расточки не зажимается и прокручивается легко. Снимите подушку вытащите вкладыш и подложите под вкладыш фольгу от шоколадки, закрутите вкладыш, если коленвал зажмется или начнет заметно трудней крутиться, значит, эта шейка коленвала расточена отлично, вытаскивайте фольгу из под вкладыша и проверяйте следующею подушку.

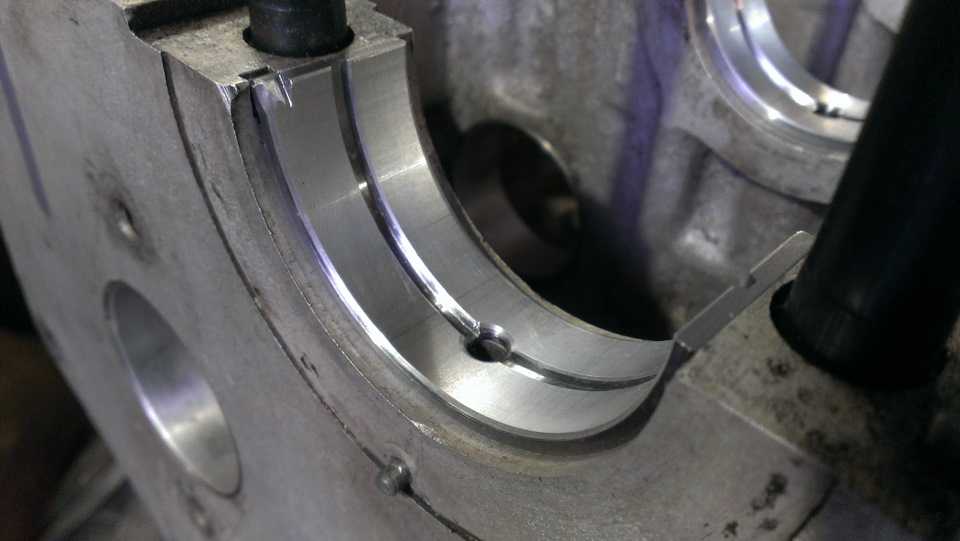

Фото. Показано как подложить фольгу под вкладыш, и обязательно кончиком ножа срежьте лишнюю фольгу, здесь показано что с одной стороны фольга срезана а с другой нет.
Если после подложенной фольги под вкладыш коленвал не стал крутиться трудней, значит, эта шейка коленвала прослаблена, подкладывайте под эту подушку между вкладышем еще фольгу, пока коленвал не начнет крутиться трудней. После того как все подушки проверены и найдены прослабленные, и если под вкладыш пришлось подложить больше чем одну фольгу, то придется полностью снять коленвал и под те шейки что пришлось подложить больше чем одну фольгу надо будет разделить полоски фольги на два и подложить половину фольги под вкладыш в блоке. Ставьте коленвал затягивайте, все, Вы идеально подогнали вкладыши, и коленвал будет отлично работать в двигателе.
Обязательно в подложенной фольге под вкладышем, через отверстия во вкладыше сделайте отверстие гвоздиком для прохода масла.
Почему раньше на вкладышах Жигулей были отверстия, теперь нет?
Потому что отверстия на втором вкладыше не нужны. Смазка вкладыша и шейки коленвала поступает через сквозное отверстие в шейки коленвала. В верхнем вкладыше есть отверстие с проточкой, масло под давлением входит в отверстие коренной шейки, смазывая шатунную шейку и нижний вкладыш без отверстий через сквозное отверстие коренной шейки.
А вот почему не стали делать проточку в нижних вкладышах Волги в 402 движке, не знаю, коренная шейка коленвала в этих двигателях не сквозная, отверстие только с одной стороны. Получается, подача масла шатунной шейки коленвала идет импульсом, когда отверстие шейки проходит по верхнему вкладышу с отверстиями. Нижний вкладыш без проточки, смазывается маслом уволакивающем за собой шейкой коленвала, конечно это вызывает небольшое голодание в масле нижнего вкладыша.
Замена вкладышей без разборки, если нет износа коленвала
Посмотрев, это 8-ми минутное видео по замене шатунных вкладышей, даже новичок может разобраться с таким ремонтом. Поэтому, рекомендую, не поленитесь и посмотрите это видео.
Из этого видео, вы узнаете, что для снятия коренных вкладышей не обязательно снимать коленвал. При помощи нехитрых манипуляций легко можно проверить состояние коренных подшипников и, если они изношены, заменить их не разбирая полностью двигатель.
Как менять шатунные и коренные вкладыши показаны на примере автомобиля Хонда Аккорд.
Часто на многочисленных форумах, посвященных автомобильной тематике, можно прочитать темы о стуках в двигателе или о провернутых вкладышах. Это аварийная ситуация в ДВС. Когда говорят, что провернуло вкладыш, это значит, что подшипники скольжения на коленчатом валу и на шатунах вырвало из посадочного места и они пришли в негодность. Это серьезная поломка, которая случается достаточно часто. Автолюбители видят причину в низкокачественных моторных маслах от неизвестного производителя.
Но причин значительно больше, и они напрямую не связаны со смазкой и ее качеством. В доказательство этому есть множество примеров, когда коренные вкладыши выходят из строя, если в двигатель залито брендовое оригинальное масло. Или наоборот – подшипники работают не одну сотню тысяч километров на маслах среднего качества. Давайте разберемся, почему проворачивает вкладыши коленчатого вала, какие факторы на это влияют и что является главной причиной этого явления.
Почему проворачиваются вкладыши. Основные причины
Уверен многие автовладельцы в курсе — если провернулся вкладыш, то необходимо делать капитальный ремонт двигателя. Однако совсем не многие знают почему именно проворачиваются вкладыши.
Здравствуйте уважаемые читатели!
На самом деле причин по которым проворачиваются вкладыши достаточно много, но самая основная причина:
Отсутствие масла или недостаточное его количество/качество.
Например достаточно частое явление: сделали капремонт и через несколько тысяч километров появился характерный стук — провернулся вкладыш. Из-за чего это могло произойти? Двигатель же только отремонтировади!
Дело может быть в халатности моториста или ошибке при подборе запчасти, а именно:
Ошибка при дефектовке — моторист плохо произвел дефектовку или не произвел ее вовсе, вседствии чего не были обнаружены какие либо неисправности (изношенный масляный насос, разбитые крышки шатунов, забитые масляные каналы, разбитое посадочное место вкладыша и т.д.)
Ошибка при подборе запчастей — на многих автомобилях вкладыши существуют разных групп (разная толщина), а при подборе аналогов ошибиться ещё проще:
- неправильная толщина вкладышей (слишком тонкие или наоборот толстые вкладыши из-за чего уменьшается масляный зазор или вовсе вкладыши зажимают вал),
- неправильная конструкция вкладышей (другой размер, толщина, отсутствие замков, отсутствие отверстия для смазки и т.д.)
Ошибка при сборке мотора — при сборке мотора моторист мог:
- забыть смазать вкладыши маслом ( при запуске на сухую будет сильное трение),
- ошибиться с установкой вкладышей (перепутать местами или установить не той стороной),
- ошибиться с затяжкой вкладышей (недотянуть болты/гайки),
- перепутать местами или установить не той стороной коренные/шатунные крышки.
Неподходящее масло или недостаточное его количество — так же может являться причиной проворачивания вкладышей.
Спасибо за внимание, удачного Вам дня!
Источник
Как затягивать коренные вкладыши и вкладыши шатунов
Итак, с учетом вышесказанного становится понятно, что момент затяжки коренных и шатунных вкладышей крайне важен. Теперь перейдем к самому процессу сборки.
- Прежде всего, в постели коренных шеек устанавливаются коренные вкладыши. Необходимо учитывать, что средний вкладыш отличается от других. Перед установкой подшипников удаляется смазка-консервант, после чего на поверхность наносится немного моторного масла. После этого ставятся крышки постелей, после чего осуществляется затяжка. Момент затяжки должен быть таким, который рекомендован для конкретной модели силового агрегата. Например, для моторов на модели ВАЗ 2108 этот показатель может быть от 68 до 84 Н·м.
- Далее производится установка вкладышей шатунов. Во время сборки необходимо точно установить крышки на места. Указанные крышки промаркированы, то есть их произвольная установка не допускается. Момент затяжки шатунных вкладышей немного меньше по сравнению с коренными (показатель находится в рамках от 43 до 53 Н·м). Для Lada Priora коренные вкладыши затягиваются с усилием 68.31-84.38, а шатунные подшипники имеют момент затяжки 43.3-53.5.
Коленвал ВАЗ классика
Рис. Основные размеры шатунных и коренных шеек коленчатого вала и их галтелей ВАЗ 2103
Рис. Допустимые биения основных поверхностей коленчатого вала
Добрый вечер.Хотя для меня совсем не добрый.
Подготовил все к установке коленвала, надел упорные подшипники (поставил НОМИНАЛ), надел шестерню.Поствил новые вкладыши ну вообщем и так ясно что делать надо.
Коленвал смазал, установил. Померил осевой зазор (допуск 0.075 — 0.175) — у меня где-то 0.1 .
Далее начало самое интересное и обидное.
Подтянул крышки, коленвал двумя руками проворачивается, окей нормально. Далее взял динамометрический ключ, начал постепенно затягивать. При положенном моменте затяжки 12.5 — 13.5 кгс-м я затянул на 7 и все! Коленвал заклинил!Разбирал и собирал раза 4-5.Затягиваю от руки, крутится туго. Начинаю тянуть дальше все клин! :(((
Последний раз пробовал тянуть постепенно и при этом постоянно его крутить. В итоге усилие растет. И я заметил, что колено вращается не равномерно и из третьей постели выдавило масло и вкладышь там сильнее всего потерт! Вот такие дела…единственное что я проверю, куплю другие вкладыши…вдрук брак…всякое в жизни бывает, коленвал у меня точеный, проверял микрометром все ОК ! Если нет то:
При расточке его должны были проверять на криволинейность…но если этого не делали то могут быть такие проблемы. В случае провала очерендного, отвезу колено чтобы проверили. Если колено кривое пусть правят.Если колено ровное, тогда дело в блоке…придется растачивать постели :(((((
Вот так все плохо :((((
Колено проверили, биение минимально.Блок забрали для востановления соосности. 2 и 3 крышки точно с дефектом.Обещали сделать в лучшем виде.
Двигатель внутреннего сгорания конструктивно имеет большое количество сопряженных деталей, которые во время работы ДВС испытывают значительные нагрузки. По указанной причине сборка мотора является ответственной и сложной операцией, для успешного выполнения которой следует соблюдать технологический процесс. От надежности фиксации и точности прилегания отдельных элементов напрямую зависит работоспособность всего силового агрегата. По этой причине важным моментом является точная реализация расчетных сопряжений между привалочными поверхностями или парами трения. В первом случае речь идет о креплении головки блока цилиндров к блоку цилиндров, так как болты ГБЦ необходимо протягивать со строго определенным усилием и в четко обозначенной последовательности.
Что касается нагруженных трущихся пар, повышенные требования выдвигаются к фиксации шатунных и коренных подшипников скольжения (коренные и шатунные вкладыши)
После ремонта двигателя в процессе последующей сборки силового агрегата очень важно соблюдать правильный момент затяжки коренных и шатунных вкладышей двигателя. В этой статье мы рассмотрим, почему необходимо затягивать вкладыши со строго определенным усилием, а также ответим на вопрос, какой момент затяжки коренных и шатунных вкладышей
Читайте в этой статье
Особенности эксплуатации
В процессе функционирования двигателя вкладыши подвергаются постоянным нагрузкам вследствие взаимного трения данных деталей. Поэтому установка коренных вкладышей должна быть выполнена с надежной фиксацией во избежание их смещения вращающимся коленчатым валом. Для этого принимают меры:
- Во-первых, учитывают особенности трения рассматриваемых деталей, которое проявляется при их скольжении друг о друга под нагрузкой. Его величина определяется коэффициентом трения и величиной нагрузки на взаимодействующие детали. Поэтому для обеспечения надежного удержания вкладышей следует снизить воздействие на них коленчатого вала. С этой целью снижают коэффициент трения путем применения антифрикционных материалов, которые наносят на поверхность вкладышей.
- Во-вторых, вкладыши коренные удерживаются механическим способом на местах. Для этого используют два метода. Данные элементы устанавливают с натягом, заданным конструктивно. К тому же на каждом из них присутствует дополнительный элемент, называемый усиком, также служащий для удерживания.
Что в итоге
С учетом приведенной выше информации можно сделать вывод о том, что появление стука в двигателе является подом для немедленного прекращения эксплуатации ТС. Также следует учитывать, что на состояние вкладышей сильно влияет и температурный режим работы силового агрегата. Другими словами, перегрев двигателя может привести к проворачиванию шатунных или коренных вкладышей, заклиниванию мотора и т.д. В таком случае двигатель может полностью прийти в негодность, так как разбивается постель коленвала, выходит из строя сам коленчатый вал, блок цилиндров и т.д.
Напоследок добавим, что бензиновый двигатель нуждается в прогреве после холодного запуска, затем ездить необходимо без нагрузок до момента выхода силовой установки на рабочие температуры. В случае с дизелем мотор прогревается в движении, до полного прогрева не рекомендуется резко нагружать агрегат. Также следует помнить, что как новый двигатель, так и мотор после ремонта нуждается в обкатке, так как нагруженные пары и сопряженные элементы нуждаются в притирке.
Коренные и шатунные вкладыши: назначение, устройство и особенности работы подшипников скольжения. Как правильно затягивать вкладыши, момент затяжки.
Что следует понимать под определением «стуканул двигатель». Почему мотор начинает стучать. В каких случаях стук в двигателе указывает на поломку ДВС.
Что значит капремонт двигателя автомобиля, какие работы выполняются. От чего зависит ресурс двигателя до капремонта и как его увеличить. Полезные советы.
По каким причинам возникает стук поршневых пальцев во время разгона автомобиля и работы под нагрузкой: качество топлива, зажигание, состав смеси и другие.
Что может стучать, свистеть, шелестеть и издавать другие посторонние звуки под капотом после запуска двигателя. Диагностика и определение неисправностей.
Назначение и устройство коленчатого вала двигателя внутреннего сгорания.
