Потекла рулевая рейка что делать?

Причины возникновения протечек

Существует несколько распространенных причин, из-за которых течет рулевая рейка:

  1. Главная – езда с порванными резиновыми чехлами. Сквозь дырки внутрь проникает влага и попадает на вал, вызывая коррозию. Ржавая поверхность становится шершавой и начинает тереть кромку сальника. Малейшего зазора достаточно, чтобы масло под давлением вырвалось наружу.
  2. Несоблюдение правил обращения с гидроусилителем. Долгое удержание руля в крайнем положении ведет к росту давления внутри камер и продавливанию сальников. Если водитель постоянно повторяет ошибку, неизбежно появятся потеки масла из рейки.
  3. Долив неподходящей гидравлической жидкости либо другого состава, разрушающего резину сальников.
  4. Длительная эксплуатация без замены жидкости, накапливающей мусор и мелкую стружку. В этом случае сальник подтекает вследствие абразивного истирания.
  5. Критический износ шарнирных соединений рулевых наконечников с валом. Из-за болтающейся тяги под пыльник проникает воздух и влага, вызывающая коррозию. Дальше процесс протекает по сценарию, описанному в первом пункте.

Ремонт рулевой рейки возможен, причем стоимость мероприятия зависит от степени износа. В некоторых особо запущенных ситуациях агрегат восстановлению не подлежит.

Установка рулевой рейки

Ставить рулевую рейку на автомобиль лучше с помощником — один заводит рейку со стороны подкапотного пространства, другой направляет карданный шарнир в шлицы вала из салона. Карданный шарнир можно поставить только в одном положении — в шлицевом соединении есть специальная отливка, которую надо совместить с пазом на ответной части. Не зажимайте сразу стяжной болт — карданное соединение займет правильное положение на шлицах после того, как будут окончательно прикручены рейка и подрамник.

Установите и зажмите болты крепления рулевой рейки и подрамника, после этого окончательно затяните стяжной болт карданного соединения рулевого вала.

Вставьте пальцы рулевых наконечников в цапфы и закрутите гайки. Присоедините трубки и шланги гидроусилителя (или разъемы проводов для системы с ЭУР). Залейте жидкость ГУР в бачок до отметки «максимум».

Установите колеса и не снимая автомобиль с подставок начните прокачку системы (для автомобилей с гидроусилителем).

Как прокачать систему ГУР

  1. Прокручивайте руль несколько раз от упора до упора с небольшой задержкой в крайних положениях.
  2. Снимите автомобиль с подставок, долейте жидкость в бачок ГУР, если уровень понизился.
  3. Запустите мотор.
  4. Прокрутите несколько раз руль от упора до упора, также с задержкой в крайних положениях.
  5. Убедитесь что насос ГУР не шумит, долейте жидкость в бачок, если уровень упал и осмотрите соединения, шланги и трубки ГУР на подтекание.

Совет: не спешите устанавливать теплозащитный экран, с ним будет сложнее осматривать рейку во время контрольной поездки.

После прокачки проверьте еще раз затяжку всех резьбовых соединений и сделайте контрольную поездку. Ремонт рулевой рейки можно считать успешным, если:

  • Руль стал легче и «острее».
  • Стуки и шумы прекратились.
  • Уровень жидкости в бачке ГУР не падает.
  • Рейка не течет.
  • Автомобиль хорошо управляется, уверенно держит дорогу.

Если все в порядке, установите на место теплозащитный экран.

После ремонта рулевой рейки обязательно проверьте развал-схождение в автосервисе или самостоятельно.

Дефектовка деталей

Детали разобранной рейки нужно протереть от масла, очистить от отложений и внимательно осмотреть. В ремонтных комплектах обычно поставляются только резиновые уплотнения и фторопластовые втулки с кольцами. Не для каждого случая этого может быть достаточно.

Тщательно осмотрите поверхность зубчатого штока — на нем не должно быть повреждений и следов износа

Особое внимание уделите рабочей зоне — зубьям и части штока, которая соприкасается с кольцами, сальниками и втулками. Любое повреждение, коррозия, риски и задиры приведут к быстрому износу уплотнений и течи рейки.

Глубокая коррозия штока рейки. Такую деталь ставить нельзя.

На косых зубьях шестерни приводного вала не должно быть трещин, зазубрин, сколов и глубокого износа. Ставить вал с такими повреждениями опасно — рейка может заклинить в движении.

Частая причина стуков в рейке — износ прижимной втулки. Рабочая поверхность детали должна быть гладкой, без следов продавливания и задиров. Прижимной втулки обычно нет в ремкомплекте рейки, но на многие автомобили ее можно купить отдельно.

Износ прижимной втулки — фторопластовая вставка продавлена

Сильно изношенные и поврежденные детали рейки нельзя восстановить в условиях гаража. Если при дефектовке обнаружены проблемы — обратитесь за помощью в специализированные СТО. Там могут отреставрировать вал и шток рейки на профессиональном оборудовании.

Масло для гидроусилителя руля

Все вещества, заливаемые в гидроусилитель, подразделяются на 2 большие группы.

Жидкости на основе минеральных масел

  1. Минеральное масло. Специально разработано для ГУР, отлично подходит для функционирования в системах с большим количеством резиновых элементов. Не вызывает рассыхания чувствительных деталей, способствует нормальному функционированию таких изделий.
  2. Синтетические вещества. Используются намного реже. В основе химического состава — каучуковые волокна, негативно влияющие на прочность резиновых элементов гидроусилителя. Применять такие субстанции можно только в том случае, если производитель прямо указал такую возможность в инструкции. Чаще всего синтетика используется в авто технического назначения, например, в спецтехнике.

Различия по цвету

Многие жидкости можно смешивать одну с другой, но тут есть и ограничения. Чтобы было проще понять, что можно соединять, производители выпускают варианты разного цвета. Смешивать между собой можно красный и жёлтый варианты. Если в системе есть зелёная субстанция, в неё ни в коем случае нельзя добавлять другие вещества!

У каждого цвета — свои особенности.

  1. Красный. Может иметь синтетическую и минеральную структуру. Основное назначение — залив в автоматическую коробку передач, но допускается использование в качестве масла для гидроусилителя. Можно смешивать с жёлтым вариантом, но только в том случае, если тот имеет схожую структуру — минеральное с минеральным, синтетика с синтетикой.
  2. Жёлтый. Универсальное масло для гидроусилителя. Может использоваться в автомобилях с автоматической и механической коробкой передач.
  3. Зелёный. Как и красный, бывает синтетическим и «натуральным». Особенность — возможность применения исключительно в машинах с механической КПП.

Течь в рулевой рейке

Одна из самых распространенных неисправностей, с которой приходится столкнуться владельцам авто, оборудованным ГУР-механизмом. Обычно на подтекание рулевой рейки указывают следующие симптомы:

  • появление заметного люфта в рулевом колесе при управлении транспортным средством;
  • возникновение стука рулевой гайки в ходе движения — обычно его отчетливо можно услышать через рулевое;
  • сложности с вращением руля, который требует все больше и больше усилий для его поворота;
  • появление посторонних шумов в работе насоса усилителя.

Если подтверждается любой из приведенных здесь симптомов, значит, очень высока вероятность проблемы с течью рейки рулевой и начинать следует с осмотра именно этого узла.

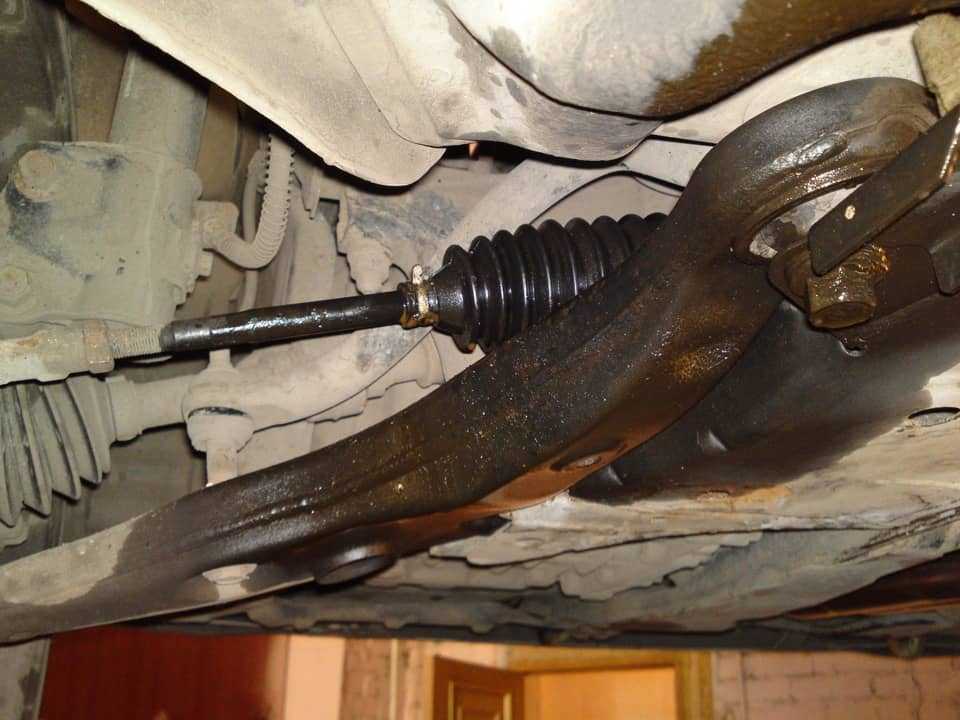

Течь масла в рулевой рейке ГУР

Варианты решения проблемы

Прежде чем делать какие-либо выводы, необходимо добраться до внутренностей узла и изучить степень изношенности деталей. Что делать, когда выявлены протечки масла из рейки:

  1. Установите автомобиль на смотровую канаву, зафиксируйте ручным тормозом и снимите передние колеса, подставив надежные колодки.
  2. Пользуясь съемником, выдавите шаровые пальцы рулевых тяг из проушин поворотных кулаков. Предварительно открутите гайки крепления шарниров.
  3. Снимите все элементы, мешающие демонтировать рейку. На большинстве легковых авто приходится убирать аккумулятор, воздушный фильтр и бачок абсорбера.
  4. Выверните баранку до конца, чтобы заблокировать ее механическим противоугонным замком. Разберите крепление рулевого вала к рейке.
  5. Опорожните систему ГУР и отсоедините от агрегата трубки подачи жидкости.
  6. Открутите рулевую рейку и снимите ее с автомобиля. На некоторых моделях она крепится к кузову, на других – к подрамнику.

Примечание. Опытный мастер способен выполнить ремонт, не демонтируя узел с машины. Но если вы занялись вопросом самостоятельно, рейку лучше снять. Так ее удобнее разобрать и поменять изношенные детали.

Чтобы добраться до сальников, следует стащить резиновые чехлы, зафиксированные стопорными кольцами либо металлическими хомутами. После этого становятся видны причины, по которым потекла рулевая рейка. Какие предпринять действия, зависит от технического состояния внутренностей:

  1. Вам повезло, если на валу отсутствуют следы ржавчины, видны только потеки. Достаточно заменить сальники, причем обе детали.
  2. Ржавый вал придется демонтировать. Небольшие очаги коррозии убираются проточкой и шлифовкой на станке, после чего ставятся ремонтные сальники, чей внутренний диаметр подбирается по новому размеру вала.
  3. Слишком заржавевший вал лучше поменять на новый, так выйдет надежнее и дешевле в перспективе.
  4. Полная замена рейки производится после выявления критического износа шестерен, проявляющегося стуком в процессе езды. Точный диагноз ставится после разборки агрегата.

Чтобы вытащить вал, нужно открутить защитные кожухи (при наличии) и шайбу регулировки шестеренчатой передачи, предварительно наметив ее положение. Затем извлекаются оба вала – ведущий рулевой и реечный. В последнюю очередь аккуратно выбиваются полимерные втулки и сальники (удерживаются стопорными кольцами). По окончании корпус тщательно вымывается.

Совет. Прежде чем выбрать способ ремонта, покажите снятый агрегат мастеру – автомеханику. Он определит степень изношенности вала и подскажет, как лучше поступить в вашей ситуации.

Если вы решили выполнить все ремонтные работы своими руками, то правильнее избрать вариант №3 – попросту сменить вал и сальники. Оригинальные запчасти прослужат не менее 100 тыс. км при условии, что поврежденные резиновые чехлы будут своевременно меняться.

Вариант с проточкой и шлифовкой менее надежен – работы выполняют люди и не всегда качественно. После небрежной обработки поверхность вала останется шершавой и сразу начнет истирать вновь установленные сальники. Рейка может снова потечь буквально через 20-40 тыс. км.

Установка агрегата и сборка автомобиля производится в обратном порядке

Особое внимание уделите заполнению системы гидравлической жидкостью, которую тоже следует поменять. В ней не должно оставаться воздушных пробок

После проверки работоспособности обязательно посетите СТО, дабы откорректировать углы развала – схождения передних колес.

Порядок восстановления и ремонта

Существует несколько путей, по которым может пойти автовладелец с целью устранить течь рейки ГУР. О первом – полной замене речь уже шла. Целесообразность этого действия специалисты ставят под большое сомнение. Хотя, каждый волен тратить свои средства по своему усмотрению. Можно, наверное, так рассуждая, и сам автомобиль поменять на новый. Следующий вариант – езда с подтекающим устройством и постоянным пополнением до нужного уровня рабочей жидкости. Достаточно распространённое среди автолюбителей явление, когда до ремонта по каким-либо причинам руки не доходят. А зря, ведь упускаемое время только ещё больше усугубляет проблему.

Третий вариант является способом, который может быть рекомендован сразу после обнаружения подкапывания из-под этого узла. Речь идёт о применении специальных герметиков.

Устранение течи рулевой рейки ГУР без ремонтных работ. Герметики

Понятно, что со временем самые уязвимые элементы гидроусилителя руля – сальники под воздействием высоких давлений теряют свои свойства, в частности эластичность. Это ведёт к деформациям и нарушениям герметичности системы. Заменить сальник без снятия и разборки самого агрегата невозможно. В некотором смысле альтернативой этим сложным мероприятиям, требующим затрат времени и средств, могут стать присадки в виде жидких средств, добавляемых к рабочим жидкостям.

В настоящее время распространены два вида таких средств.

Первый – герметики, непосредственно для устранения течей через сальники и другие уплотнения. В своём составе они содержат компоненты, проникающие в резиновые сальники. Они возвращают уплотнениям эластичность и вызывают определённую степень разбухания этих элементов. Второй вид – специальные герметики, имеющие в составе дополнительные присадки, задачей которых является улучшение работы гидравлической системы. Их особенностью является тот факт, что наряду с восстановлением свойств уплотнительных деталей, они уменьшают трение, температуру и в целом снижают риск возникновения неисправностей. Своим дополнительным качествам такие средства обязаны специальным кондиционерам и другим веществам, действие которых направлено восстановление уплотнителей и защиту трущихся деталей.

Кроме всего прочего, использование герметиков обеспечивает прочистку каналов, по которым движется гидравлическая жидкость, повышается эффективность моющих способностей ATF, исключается рассогласование между сервомеханизмом и рулевым приводом и, как следствие, значительно повышается ресурс деталей, продлевается работоспособность рабочей жидкости, снижаются издержки на ремонтные работы. После заливки и начала действия герметика течи, как правило, прекращаются уже через 150 километров пробега. Однократной заливки хватает на 20-30 тысяч километров. Указанные цифры неточные и могут отличаться в зависимости от конкретного герметика, выпущенного тем или иным производителем.

Казалось бы, эврика! Чудодейственное средство найдено! Однако всё далеко не так радужно. Дело на самом деле в том, что диагностика рейки ГУР в случае её течи без разборки возможна лишь по косвенным причинам. Поэтому с точки зрения положительного результата применение герметика является своеобразной рулеткой, действующей по принципу «повезёт – не повезёт». Повезёт, когда потеряли свои свойства сальники и другие резиновые или пластмассовые уплотнители. В этом случае вероятность устранения течи будет приближаться к 100%. А вот, не повезёт в других случаях если:

  • сальник или другой уплотнитель попросту лопнул;
  • высокий износ шланга высокого давления в системе ГУР привёл к появлению на нём трещины;
  • получила неисправность опорная втулка;
  • треснула перепускная трубка;
  • износилась та или иная тефлоновая деталь.

Перечислять причины, по которым герметик ГУР будет бессильным можно и дальше. Однако специалисты советуют при появлении течи из рейки ГУР всё равно вначале применять специальный герметик, действуя по принципу – от простого к сложному.

Течь в насосе ГУР

Проблема вытекания смазки зачастую начинается в насосе гидроусилителя. Связано это с тем, что данный узел находится под воздействием значительных нагрузок. Со временем это приводит к нарушению герметичности самого узла или его соединений, компонентов

В первую очередь нужно обращать внимание на наличие видимых повреждений магистралей и шлангов, через которые производится циркуляция масла в самом узле

Если выявлены визуальные повреждения, то такие шланги подлежат замене при невозможности ремонта. Что касается самого насоса, то его нелишним будет разобрать и заменить сальники новыми. В большинстве случаев этого достаточно для устранения проблемы. На проблемы с течью в насосе указывает увеличение усилия, необходимого для проворота рулевого колеса. Перед обратно сборкой и установкой на место все компоненты этого механизма рекомендуется протереть уайт-спиритом.

Диагностика

Вначале нужно убедиться в самом наличии проблемы. Для этого необходимо выключить двигатель, предварительно поставив машину на смотровую яму. Затем нужно несколько раз повернуть руль до упора в одну сторону и другую.

При этом чтобы определить неисправность необходимо как минимум два человека. Один будет поворачивать руль, другой оценивать работу рейки снизу. Это позволит проверить наличие зазоров в шарнирах. Если стук остался даже после отсоединения тяг и рычагов, узел придётся заменить.

Причин, почему стучит рулевая рейка, может быть множество. Поэтому огромную роль в ремонте играет диагностика. Чаще всего стучат рулевые наконечники и тяги. Главным признаком порванного наконечника является повреждённый пыльник. Именно из-за этого шаровое соединение приходит в негодность. Диагностировать поломку тяги гораздо сложнее.

Это интересно: Замена тормозной жидкости: сколько лить, как часто менять

К сожалению, убедиться в том, что стучит рулевая рейка именно из-за тяги сложно, ведь если машина была куплена с пробегом, то предыдущий владелец вполне мог заменить порвавшуюся запчасть, не утрудив себя более серьёзным ремонтом.

Важно! Чтобы понять, что рулевая рейка стучит именно из-за тяги, необходимо снять пыльник и проверить тягу на предмет люфтов

В большинстве случаев причиной того, что стучит рулевая рейка, является втулка. Это деталь под номером 7 на рисунке. Она не имеет жёсткой фиксации и подталкивается вперёд пружиной, которая регулируется болтом с контргайкой.

Важно! В большинстве сервисных центров вместо того чтобы заменить исключительно втулку, предлагают установить новый узел. Чаще всего подобная политика сервисных центров связана с банальным желанием разжиться на автомобилисте

Действительно, существуют детали, которые меняются только при сборке. Но это не тот случай. Втулка для автомобилей Honda есть в открытой продаже. Мало того, её можно сделать самостоятельно, если в наличии будут чертежи

Чаще всего подобная политика сервисных центров связана с банальным желанием разжиться на автомобилисте. Действительно, существуют детали, которые меняются только при сборке. Но это не тот случай. Втулка для автомобилей Honda есть в открытой продаже. Мало того, её можно сделать самостоятельно, если в наличии будут чертежи.

Гул при повороте

Если при вывернутом в крайнее (или близкое к нему) положение рулевом колесе слышен гул — значит, надо проверять состояние гидро- или электроусилителя и составляющие его рабочей системы. При этом гул может возникнуть даже в случае, если уровень жидкости будет в норме. Проверять нужно состояние лопастей насоса (зачастую со временем производительность насоса снижается), состояние его подшипников, натяжение приводного ремня.

Утечка жидкости ГУР

Регулярная утечка — повод проверить систему гидроусилителя, ее уплотнителей. В частности, если автовладелец вынужден часто доливать жидкость в расширительный бачок системы. При этом сопутствующим симптомом неисправности рулевой рейки будет утечка жидкости из магистрали. Она может стекать прямо на землю под машиной (обычно прямо под расширительным бачком) либо потеки видны на пыльниках рулевых тяг.

Зачастую при утечке жидкости в систему попадает воздух (система «завоздушивается»). Его можно видеть по бурлящей жидкости в расширительном бачке. Как указывалось выше, причиной утечки может быть ржавчина на рейке. Чтобы избавиться от нее в дальнейшем, желательно пользоваться нестандартными пластиковыми хомутами для затяжки пыльников, а их металлическими аналогами, обеспечивающими более высокий уровень герметичности.

Стук при езде в передней оси

На самом деле подобный стук может сигнализировать и о неисправности в ходовой автомобиля, поэтому необходимо выполнить дополнительную диагностику. Стук может быть как по центру так с левой с правой стороны. В лучшем случае стук может сигнализировать о порванном пыльнике тяги, в худшем — о проблемах с тягами, рычагами или другими элементами.

Чтобы точно понять из-за чего возникла такая неисправность лучше снять и разобрать рейку. Ведь самым безобидным может быть попускание регулировочной гайки или износ втулки (когда стук справа), а более серьезной проблемой является износ червячной пары.

Порванный пыльник на тяге

При проверке работоспособности рейки необходимо обратить внимание и на целостность пыльника тяги. В идеале он должен быть целым, а резина эластичной

Если он порвался, и внутрь попала грязь — его нужно обязательно заменить, добавить смазки предварительно удалив с механизмов грязь, влагу, мусор.

Рулевая рейка с электроусилителем

Для локализации неисправностей в электрической рулевой рейки необходимо выполнить проверку следующих элементов.

Насос гидроусилителя

Усилители бывают электрические и гидравлические. За первыми — будущее, но в белорусском автопарке пока «гидравлика» в большинстве. В зависимости от способа привода насоса, который создает в гидроусилителе необходимое давление и обеспечивает циркуляцию жидкости, существует два типа гидроусилителей. В механических ГУР насос приводится ременной передачей от двигателя, а в ЭГУР — электромотором.

Любой насос создает давление, пока на рабочей поверхности камеры насоса и трущихся по ней гранях лопаток не появится выработка, а зазоры между торцами ротора, лопаток и торцевыми крышками корпуса насоса не станут запредельными. Интенсивность износа трущихся деталей сильно зависит от смазки, коей является жидкость гидроусилителя. О том, что потемневшую и потерявшую прозрачность жидкость необходимо заменить, говорилось выше.

Однако еще чувствительнее для насоса уменьшение количества жидкости в системе из-за течи. Низкий уровень жидкости нежелателен еще и потому, что помимо смазки жидкость также выполняет функцию охлаждения. Работа же на сухую и вовсе смерти подобна. Для реек масляное голодание тоже губительно, хотя насос, как правило, страдает от него первым.

В отличие от насосов обычных ГУР, привязанных к двигателю приводным ремнем и «молотящих» все время, пока мотор заведен, насосы ЭГУР работают, только когда это необходимо по условиям руления. Поэтому срок службы у самих насосов, как и подшипников, которые в насосах любого из двух типов беспокоят даже чаще, чем насосная секция, дольше. Зато преподносить «сюрпризы» способны электронные компоненты ЭГУР.

Основная причина, приводящая к выходу электронных блоков управления из строя, — попадание влаги. И теперь то, что насос ЭГУР не связан ременной передачей с двигателем автомобиля, играет против него. Нередко размещают насос в местах, где он «купается» в грязи, в слякоть поднятой с дороги колесами, или может быть поврежден при невинном, казалось бы, контакте с сугробом слежавшегося снега. От этой беды, кроме необходимости следить за целостностью пластиковой грязезащиты моторного отделения снизу и соблюдать аккуратность при маневрировании, больше ничего и не посоветуешь.

Причины потери масла в ГУР

Прежде, чем думать, каким образом решить проблему с вытеканием смазки, нужно понять, по какой причине это происходит. От этого и будут зависеть ремонтные работы, чтобы ликвидировать уход масла из гидроусилителя руля. Основных причин эксперты насчитывают 3:

  1. Течь рейки рулевой.
  2. Подтекание насоса гидроусилителя руля.
  3. Плохая герметичность трубок, шлангов соединений.

Постоянное выдавливание масла из бачка ГУР приводит к снижению его уровня, вплоть до критической отметки. Перед выполнением осмотра, найдите бачок и посмотрите, на каком уровне находится в нем рабочая жидкость. Она используется специального типа и напоминает ту же смазку, которую заливают в автоматические трансмиссии. Само по себе масло тоже теряет свои свойства при эксплуатации — оно пережигается и загрязняется, не говоря уже о возможных утечках. Опытные автослесари советуют производить полную замену спустя каждые 70-100 тысяч пройденных автомобилем километров.

Советы по эксплуатации гидроусилителя руля

Чтобы гидроусилитель работал нормально и не стучал, необходимо придерживаться нескольких простых правил:

  • Следить за уровнем масла в системе ГУР, вовремя доливать и менять его. Кроме этого, проверяйте его состояние. Всегда существует риск покупки некачественной жидкости, которая через короткое время эксплуатации приходит в негодность (проверяйте ее цвет и запах).
  • Не задерживайте надолго (более 5 секунд) колеса в крайнем положении (и левом и правом). Это вредно для насоса ГУР, который работает без охлаждения.
  • При постановке машины на стоянку всегда оставляйте передние колеса в ровном положении (прямо). Это снимет нагрузку с системы гидроусилителя при последующем запуске двигателя. Особенно этот совет актуален в холодное время, когда масло густеет.
  • В случае возникновения неисправностей с ГУР (гул, стук, возросшие усилия при повороте рулевого колеса) не тяните с ремонтом. Вы не только устраните поломку с меньшими затратами, но и убережете свое авто, вас и ваших близких от возможных аварийных ситуаций.
  • Постоянно следите за состоянием рулевой рейки. Особенно это касается состояния пыльников и сальников. Так вы не только продлите срок ее службы, но и сэкономите деньги на дорогостоящем ремонте.
