Почему не крутит стартер и что с этим делать

Как завести автомобиль, если отказал стартер? Простой способ, который спасет в трудную минуту!

Поломка стартера не всегда оказывается предсказуемой. Иногда этот важный узел выходит из строя внезапно, например, если на него попадет какая-нибудь техническая жидкость, или проводка перестанет функционировать. В результате запустить двигатель будет невозможно. Порой проблема застает автовладельцев в самой неподходящей ситуации, например, когда они находятся далеко за городом. Именно поэтому я решил рассказать о нескольких способах запустить двигатель при неисправном стартере, которые помогут в трудную минуту.

На практике внезапный отказ стартера происходит не так часто. Обычно симптомы скорой поломки проявляются заранее . Например, двигатель начинает запускаться хуже обычного, а на «горячую» вовсе может не завестись с первого раза. В такой ситуации не стоит откладывать устранение неисправности в долгий ящик . Сейчас есть возможность не только заменить, но и отремонтировать конструкцию по небольшой цене

Однако, нередко стартер ломается внезапно, и для таких случаев важно знать о нескольких способах запустить двигатель

На автомобилях с механической коробкой передач завести мотор без стартера проще всего. Для этого достаточно воспользоваться тросом или помощью других людей . Садимся в автомобиль, выжимаем педаль сцепления, включаем передачу и переводим зажигание в положение запуска двигателя. После того, как скорость достигнет отметки в 15 км/ч нужно отпустить сцепление на 1-2 секунды, после чего выжать его заново. За этот промежуток времени мотор должен запуститься.

Однако, помощников найти можно не всегда, а на автомобилях с автоматической КПП запустить двигатель «с толкача» вовсе невозможно

Именно поэтому важно знать о других способах, которые были придуманы еще несколько десятилетий назад

Перед тем, как обратить внимание на стартер, важно убедиться в исправности других узлов. Иногда причиной невозможности запуска двигателя является поломка топливного насоса

Если в автомобиле есть отвертка или, то можно воспользоваться ей. Этот способ запуска двигателя предполагает замыкание стартера , что позволит ему сработать даже в ситуации с обрывом в электрической цепи или отказом реле. Для начала необходимо найти под капотом стартер и скинуть с него фишку . После этого замыкаются два остальных контакта, благодаря чему двигатель запускается.

Еще один интересный способ запуска двигателя при неисправном стартере требует использования буксировочного троса . Для этого нужно вывесить одно из колес ведущей оси при помощи домкрата, а на него накрутить трос. Далее достаточно с усилием дернуть за оставшуюся часть изделия, что позволит завести двигатель . Даже при отсутствии опыта подобная процедура выполняется с одного-двух раз.

Если два вышеперечисленных способа не помогли, то следует обратиться за помощью в буксировке до СТО .

Источник

Втягивающее реле стартера – для чего оно необходимо и как работает

Здравствуйте, уважаемые автолюбители! Прежде, чем любой автомобиль, подчиняясь желаниям владельца, выедет из гаража и поедет из пункта «А» в пункт «Б», его необходимо завести. Большинство современных автопользователей, которых автолюбителями можно назвать с большой натяжкой, доверяют ремонт и обслуживание своего авто специалистам сервисных центров.

Плохого в этом ничего нет, если не учитывать, тот факт, что автомобили эксплуатируют бездумно, неаккуратно. Уважающий себя водитель, даже если не принимает лично участие в ремонте машины, должен знать её устройство, основные признаки неисправностей, порядок их устранения. Это необходимо хотя бы для того, чтобы не выглядеть глупо в разговоре с автослесарем и не попасться в руки мошенников от ремонта.

Так как движение автомобиля начинается с запуска мотора, то в первую очередь, необходимо освоить устройство системы пуска. Одно из самых уязвимых мест – это втягивающее реле стартера. Об этой детали слышали все, но принцип её работы и устройство понимают не многие.

Сравнительно небольшой узел играет ключевую роль в запуске мотора. Если в случае поломки иных частей эксплуатация автомобиля возможна, то сломанное реле стартера полностью парализует автомобиль.

Тяговое реле стартера – для чего оно необходимо

Втягивающее реле стартера

Прежде, чем приступить к изучению устройства втягивающего реле, необходимо уяснить, что за работу стартера отвечает два реле, которые не следует путать. Первое – реле включения стартера, находится в моторном отсеке.

В зависимости от марки и модели автомашины оно может быть выполнено в самостоятельном корпусе или монтироваться в общий блок вместе с другими реле.

Второе – это втягивающее реле, которое установлено непосредственно на стартере и выполняет следующие функции:

• перераспределение электроэнергии между электромагнитом реле и мотором стартера;
• синхронизация работы узлов стартера при запуске мотора;
• подача шестерни бедикса до зацепления с зубами венца маховика;
• возврат шестерни в исходное положение после пуска.

В литературе можно встретить чуть измененной название одного и того же реле – тяговое реле стартера. В народно-автомобильном обиходе это устройство называют просто – «втягивающее».

Для того, чтобы мотор запустился, необходимо принудительно вращать коленчатый вал до того момента, как в камерах сгорания не начнёт воспламеняться топливная смесь. В исправном моторе для этого необходима «секунда» времени.

Задача втягивающего реле заключается в том, чтобы синхронизировать работу стартера, обеспечить зацепление рабочих частей шестерён и убрать бендикс от маховика после запуска двигателя.

Устройство втягивающего реле стартера и принцип его работы

Тяговое реле стартера находится над стартером в прочном соединении с ним. При необходимости оно достаточно просто снимается, но сделать это можно только на демонтированном стартере. Разные производители предлагают реле в двух вариантах: разборное, которое при необходимости можно подвергнуть диагностике, ревизии и ремонту, и неразборное, которое в случае поломки меняется целиком.

Основными частями реле являются:

• корпус;
• якорь;
• магнит с обмотками (втягивающая и удерживающая);
• возвратная пружина;
• контакты.

После поворота ключа в замке зажигания, в катушке возникает электромагнитное поле на втягивающей обмотке и якорь, притягиваясь, перемещается в сердечник, который посредством рычага вводит в зацепление с венцом маховика рабочую шестерню бендикса.

Как только сердечник достигает крайнего положения, «втягивающий» стартера замыкает пару контактов, которые называют «пятаками». В этот момент включается удерживающая обмотка и подаётся ток на обмотку мотора, который начинает вращать вал и маховик, находящийся в зацеплении с шестернёй.

С пуском мотора контакты в замке зажигания размыкаются, подача электроэнергии на стартер прекращается, и возвратная пружина возвращает якорь в исходное положение, а вместе с ним и шестерню с обгонной муфтой. Вот, собственно, такой принцип работы втягивающего реле стартера.

Как проверить втягивающее реле

Проверить ВР можно двумя способами – не снимая с автомобиля и после снятия вместе со стартером. Если вы предполагаете, что сигнал с замка – теряется где-то в цепи – проведите сначала обычный тест на автомобиле, затем – по результатам, узел можно будет снять и проверить более точно – мультиметром.

Проверка не снимая с автомобиля:

1. Поставьте машину на ручник, убедитесь, что она стоит на нейтральной передаче.
2. Включите зажигание, оставьте ключ в замке.
3. Снимите с управляющей клеммы ВР разъем (тонкий провод).
4. Отверткой замкните клемму с верхним силовым болтом (плюс от АКБ).

Если после этого машина завелась – проблема в управляющей цепи (импульс с замка не приходит на клемму). Если стартер и дальше щелкает, но не крутит – проверяйте приборы по отдельности. Для этого «тяговое» нужно отсоединить от корпуса стартера (снимать с машины их проще вместе, а затем – разъединить).

Проверка после снятия:

1. Включить мультиметр в режим звуковой «прозвонки».
2. Соединить один щуп прибора с управляющей клеммой.
3. Второй – с нижним силовым болтом (клемма на щетки).
4. Если идет сигнал – втягивающая обмотка цела.
5. Оставив первый щуп на клемме, второй приложить к корпусу.
6. Если идет сигнал – удерживающая катушка – тоже цела.
7. Установить устройство вертикально, на якорь, выводами вверх.
8. Накинуть щупы на болты – один на верхний, другой – на нижний.
9. Нажать на реле, вдавив якорь до упора.
10. Если есть звук – силовые клеммы корректно замыкаются, пластина работает.
11. Если звука нет, но табло выдает цифры – не работает. Причина – постороннее сопротивление.

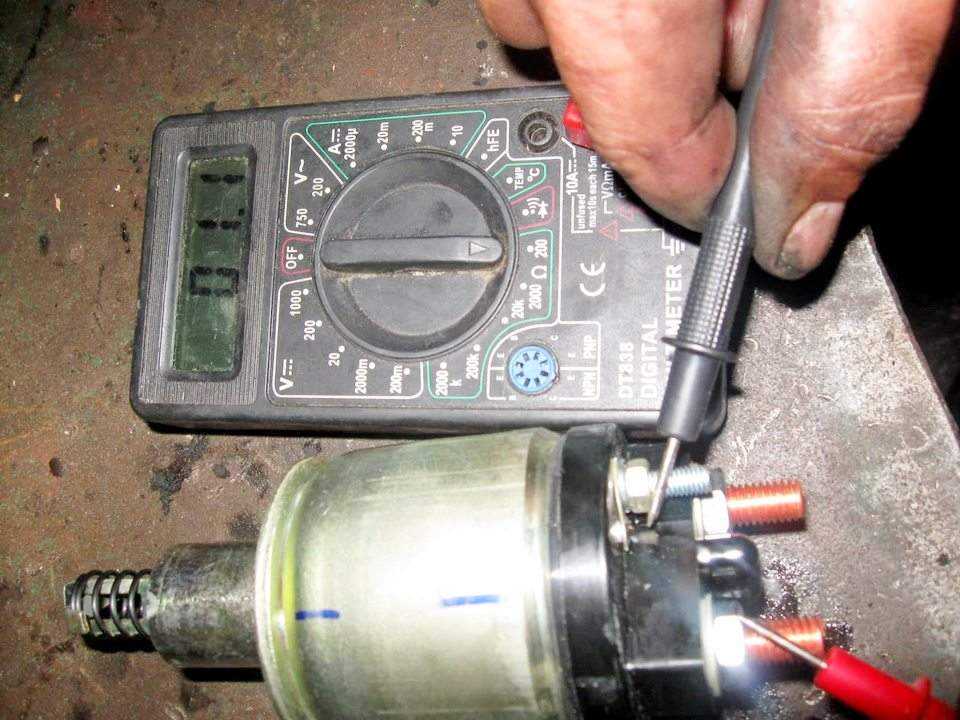

Проверка втягивающего реле мультиметром

При выявлении хотя бы одной поломки, деталь идет под замену на новую, или заведомо исправную. Если обе катушки целы, а пластина нормально замыкает «пятаки», остается провести испытание усилия, с которым запчасть двигает плунжер якоря. Для этого – сначала измерьте свободный ход плунжера, вставив реле на место в корпус, до плотного касания петлей рычажка вилки, и замеряйте линейкой расстояние между корпусом электростартера и самого втягивающего. Вытащите деталь, утопите плунжер до касания пружины, теперь отложите на плунжере полученное расстояние, от края корпуса. Отметьте (маркером или шилом).

Силовая проверка:

• Зафиксируйте два провода одним концом на «массе» (корпусе) детали.
• Один из этих проводов соедините с минусовой клеммой АКБ.
• Наденьте на плюс АКБ третий провод с о штекером.
• Одной рукой прижмите деталь к поверхности, «сжав» плунжер до отметки.
• Наденьте штекер на разъем 50.
• Коснитесь концом свободного провода (с корпуса) нижнего силового болта.
• Если сердечник преодолеет сопротивление и втянется – проблемы нет, втягивающее реле – рабочее.

Для оценки усилия, нужно надежно зафиксировать устройство (за петлю на якоре) на ровном твердом основании. Поверхность не должна проводить ток – например, деревянный, или покрытый картонкой стол.

Причины поломки стартера и основные виды неисправностей

Все причины неисправностей можно разделить на две группы:

1. Механические. К ним относятся поломки, которых причиной стал износ деталей. Они изнашиваются в течение продолжительной эксплуатации или при нарушении правил эксплуатации. Возможны механические повреждения и по причине электрических неполадок.
2. Электрические. К таким поломкам относятся проблемы с электропитанием. Для обнаружения электрических неполадок нужно проверить всю проводку, провести диагностику контактов, межвитковых замыканий. Также следует проверить подгорания замыкающих пластин и рабочих поверхностей, которые возможны из-за прохождения лишнего тока через контакты.

Диагностика с помощью АКБ

Если говорить в общем, то возможны следующие поломки запускающего двигатель устройства:

1. При попытке запустить стартер не вращается якорь и не срабатывает реле тяги. Основной причиной является недостаточное электропитание. Это может быть вызвано разряженной аккумуляторной батареей, окислением на плюсовой клемме или плохим контактом, слабой затяжкой наконечников на аккумуляторе, обрывом электрической, межвитковым замыканием и заеданием якоря.
2. При исправно работающем втягивающем реле во время запуска стартера тяжело вращается якорь. Возможная причина — замыкание между пластинами коллектора или его подгорание, зависание, износ щеток, плохая зарядка АКБ, износ втулок якоря, смещение якорных пластин, обрыв обмотки, межвитковое замыкание стартера и якоря.
3. При работающем стартере вращается якорь, но нет вращения коленвала. Причина может быть в поломке буферной пружины или поводкового кольца муфты, пробуксовке свободного хода муфты, в плохом перемещении якоря, неисправности рычага, выключающего муфту.
4. Стартер не отключается после того, как завелся двигатель – заедает втягивающее реле или привод рычага, неисправна возвратная пружина замка зажигания, поломка возвратных пружин реле, муфты. В любом из этих случаев нужно выключить зажигание и отсоединить провод, идущий к реле.
5. Появление посторонних шумов говорит об ослаблении крепления устройства, износе втулок подшипников, ослабление буферной пружины стартера, повреждении венца маховика или забоины в зубьях привода, неправильной регулировке хода шестерни устройства.

Перед тем, как начинать ремонт, нужна проверка стартера. Ее можно выполнить своими руками либо с помощью стенда для проверки генераторов.

Стенд для диагностики генераторов

Выбор нового втягивающего реле

Подбирать новое тяговое реле раньше было проще всего именно в офлайн-магазинах. Сегодня поиск в онлайн-магазинах серьезно упростился и стал проще. При подборе нового втягивающего реле нужно помнить о следующем:

• Не всегда реле, которое вы найдете в электронных каталогах, соответствует стартеру. Искать стоит в первую очередь оригинальное реле для установленного в вашем авто стартере, а уже потом подбирать аналоги данного реле, если оно показалось вам слишком дорогим;
• Уточните геометрию реле, которое будете заказывать. Вот здесь-то офлайн магазины и оказываются более надежными – можно взять старое реле с собой и сравнить его с найденным;
• Стоит заранее приобрести 2 пары медных гайк и шайб, которыми лучше всего фиксировать новую деталь. Запас такой «мелочи» рано или поздно окажется крайне полезным.

Советуем отнестись к выбору втягивающего реле с особым вниманием. Даже у вас стоит оригинальный стартер, на аналогичной модели авто другого года выпуска стартер может оказаться другим – пара установленных на агрегатах реле не будет взаимозаменяемой

Именно по этой причине нужно руководствоваться или VIN-кодом, или параметрами и кодом имеющегося стартера и втягивающего реле.

Принцип работы ВР

С аккумулятора подается постоянный плюс на верхний силовой болт «тягового». В свободном состоянии контактная пластина – не касается «пятаков» силовых болтов в крышке. Обе обмотки – тянущая (ВО) и удерживающая (УО), одним выводом соединены с малой «управляющей» клеммой, на которую приходит пусковой импульс с ключа зажигания (плюс). Вторым выводом – более мощная ВО – идет на перемычку с нижним силовым болтом (плюсом электромотора стартера), а УО – на «массу» (корпус).

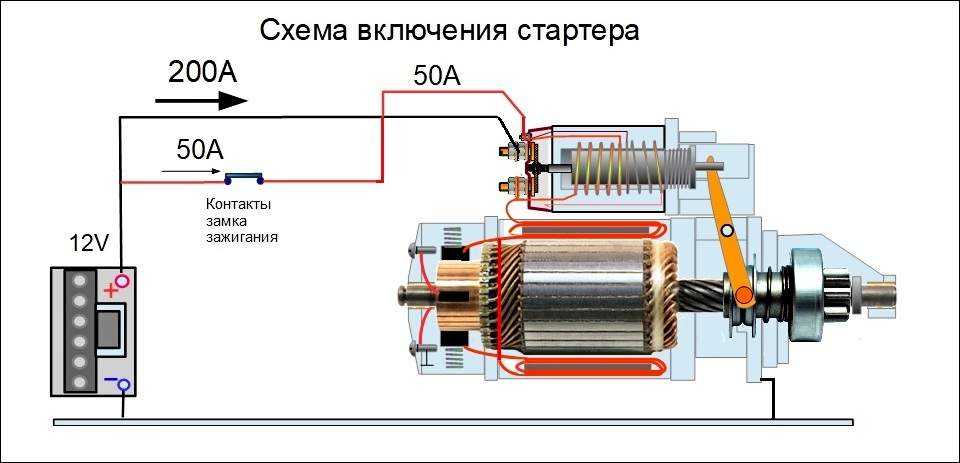

Схема включения стартера

Как только ключ зажигания замкнет цепь подачи питания на ВО, ток в ней создаст магнитное поле, под действием которого сердечник сдвинется внутрь корпуса, вытолкнет бендикс вперед, и прижмет пластину к клеммам. Пластина создаст «короткий путь» для тока большого напряжения – с верхнего болта, на нижний и на щетки стартера. Когда ток пойдет по нему – у тяговой обмотки пропадает «минус». Теперь начинает работать только удерживающая, которая все еще запитана (и будет, пока ключ зажигания остается в положении «Start»).

Как поменять бендикс на стартере

Как правило, для того, чтобы поменять бендикс, необходимо снять стартер и разобрать его. В зависимости от модели машины процедура может иметь свои особенности. Опишем алгоритм с момента, когда стартер уже снят и для замены бендикса предстоит разобрать его корпус:

Что такое бендикс (обгонная муфта)?

В современных автомобилях двигатель запускается при помощи электрического стартера. Стартер представляет собой электродвигатель постоянного тока, который через специальную муфту передает вращение на маховик двигателя.

вот так выглядит стартер:

вот так выглядит маховик:

Обычно, шестерня на стартера имеет 10-12 зубьев, а фланец на маховике, зацепляясь с которым стартер запускает двигатель, имеет больше сотни зубьев.

Если исключить обгонную муфту, то после того как двигатель запустится, даже на холостом ходу, стартер раскрутится до запредельных 100000-200000 оборотов! Естественно при этом он разрушится.

Для того, чтобы это не происходило, применяется специальная обгонная муфта, в простонародье называемая бендикс.

Работает она по принципу задней ступицы велосипеда, т.е. крутящий момент передается только в одну сторону — от стартера к двигателю.

Причины неисправностей бендикса.

Все неисправности проявляются одинаково — бендикс срабатывает через раз или вообще не срабатывает, стартер при этом крутится.

Визуально неисправность бендикса проявляется вот так:

Для ремонта бендикса потребуется отвертка способная выдерживать удары молотком, молоток, тисы, ветошь.

Запчасти для бендикса купить проблемно, так как бендикс продаётся обычно в сборе. Но есть один лайфхак — покупаем бендикс от ваз-2101 (самый дешевый) и разбираем его на запчасти. Диаметр роликов почти всегда одинаков, если не найдете нужного диаметра или если у вас большая выработка можно распилить сверло, пружины почти всегда подходят. Автор этой статьи ремонтировал бендикс на стартере Chery Amulet заменив ролики и пружины на аналогичные от ВАЗа.

Причины поломок приведены в порядке вероятности, от наиболее распространенных к наименее распространенным.

Потеря упругости пружин.

На картинке выше, видно, что ролики прижимаются пружинами. Когда пружины теряют упругость, бендикс начинает проскальзывать, а сам стартер срабатывает через раз.

Втягивающее реле стартера – ремонт устройства

Чаще всего ремонт реле требуется из-за:

• разрушения материалов в результате их усталости и потери прочности;
• сгорания обмотки стартера либо реле;
• выгорания внутри механизма «пятаков».

При каждом цикле работы рассматриваемое нами устройство воспринимает критические нагрузки, что и становится причиной относительно быстрого выхода из строя его составных частей. Причем поломка вилки, контактов, обмоток приводит к тому, что мотор завести не удастся никаким способом.

Мнение эксперта
Руслан Константинов
Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Чтобы не снимать и не разбирать тяговое реле стартера безосновательно, рекомендуется сначала провести его проверку на работоспособность. Тем более сделать это сможет даже новичок. Если стартер молчит и не подает признаков жизни, первое, что нужного проверить это втягивающее, и начать стоит с проводки путём прозвона, с помощью мультиметра нужно убедиться в целостности.
Если проводка исправна, далее следует убедиться, что реле работает. Для этого может потребоваться помощник, который повернет ключ зажигания, в этот момент должен послышаться щелчок, сигнализирующий о работе механизма. Если щелчка нет, реле следует заменить. Бывает и такое, что щелчок есть, но стартер молчит, в таком случае срабатывание реле не происходит преимущественно из-за подгоревших контактов (медные пятаки). Чтобы это проверить, нужно скинуть клемму, которая идёт от аккумулятора, вооружиться отвёрткой и замкнуть верхний и нижний контакт на реле. Если стартер заработал, значит, проблема во втягивающем реле.
Также можно проверить напряжение, поступающее на стартер при помощи мультиметра, однако этот метод позволяет определить источник проблемы (стартер или проводка с аккумулятором). Красный щуп подсоединяется к плюсовой клемме АКБ, чёрный к массе. После этого помощник должен повернуть ключ в замке зажигания в положение запуска, мультиметр в этот момент должен показать напряжение не ниже 12 В. Если показатели оказались меньше, значит, АКБ разряжена и попросту нет достаточной энергии для запуска мотора, однако напряжения достаточно для срабатывания механизма реле.

Вопрос того, как разобрать втягивающее реле стартера, не является проблемой, если речь идет о разборном устройстве. Оно соединено со стартером и располагается непосредственно над ним. Чтобы провести диагностику и ремонт механизма, следует обязательно демонтировать стартер, а потом произвести разборку реле.

Если же на вашем транспортном средстве установлено неразборное втягивающее устройство, «разложить» его полочкам не получится. Придется купить новое реле и установить его на место старого. Вся операция, учитывая простое устройство втягивающего реле стартера, займет у вас от силы 15 минут.

Главная →

Устройство → Электрическая система → Стартер →

Подробнее об устройстве

Наверняка не каждый автолюбитель сразу же поймет все нюансы работы автомобильных реле. Мы постараемся немного упростить и разобрать важные моменты

Важно понимать, что реле – это устройство, предназначенное для замыкания или размыкание электрической цепи, в которую оно введено. Конкретно тяговое реле реагирует на электрические величины и не работает на принципах электромагнитизма

Обратите внимание на изображение ниже

В простейшем втягивающем реле имеет корпус, якорь, пружина, контакты и магнит с парой обмоток (катушек). Первая катушка, называемая втягивающей, соединена с электродвигателем и клеммой управление, теперь временем как вторая (удерживающая катушка) имеет связь с корпусом и выводом управления.

При подаче постоянного тока к контакту управления в катушке наводится магнитное поле, оказывающее действие на якорь реле. Тот начинает движение и далее обеспечивает замыкание цепи между стартером и аккумулятором. Когда питание не подается, пружина возвращает якорь в его начальное положение – контакты тут же размыкаются. Свою работу бендикс прекращает.

Как замкнуть стартер с толкача

Если причина поломки стартера заключается в неисправности реле, обмотке стартера или во втягивающем реле, можно запустить его с толкача, для чего вам потребуется пара помощников. Они должны разгонять автомобиль, упираясь в его багажник, а вы в это время должны включить зажигание и первую передачу. Чтобы разогнать легковое авто до требуемой скорости, как правило, нужно до трех человек. Чем тяжелее ТС, тем больше людей нужно для его буксировки.

Если для выполнения разгона автомобиля недостаточно людей, водитель тоже может поучаствовать в процессе буксировки. Ему придется бежать с открытой левой дверцой, держась за рулевое колесо правой рукой. Когда ТС разгонится достаточно, необходимо запрыгнуть в салон на ходу, нажать на сцепление и включить 2 передачу. Затем плавно, однако без промедления, отпустите педаль. Зависимо от регулировки топливной системы и ее слаженности может потребоваться нажатие газовой педали. Когда авто заведется, включите нейтральную передачу и, если есть потребность, прогрейте ДВС до рабочей температуры.

Проверка стартера

Прежде всего, без наличия определенных умений и навыков, лучше обратиться на СТО, где опытные специалисты точно определят, что стало причиной выхода стартера из строя.

Начальная проверка стартера производится путем измерения напряжения в проводе, идущему на контакт управления втягивающего реле при повороте ключа зажигания автомобиля. В рабочем состоянии напряжение должно быть 12 — 24 Вольта (зависит от типа транспортного средства, когда тестируется стартер легкового или грузового автомобиля). Нейтральное положение ключа зажигания в замке означает, что напряжение на проводе управления втягивающего реле должно пропадать.

Такое происходит при износе шестеренок бендикса или износе зубьев маховика. Решить эту проблему можно только заменой бендикса или маховика в сборе. В случае, если с втягивающем реле, с шестерней и обгонной муфтой (бендиксом), а также с маховиком и замком сжигания все в порядке, но проблема остается, тогда стартер нужно снимать для ремонта или замены.

Стартер не крутит . 6 основных неисправностей стартера.

Рассмотрим 6 причин неисправности стартера. Случалось ли у вас такая ситуация, когда вы садились в свой автомобиль, и пытались его завести, но стартер отказывался его запускать.

Причина первая. Окисленные контакты, в этом случае необходимо подобраться контактам стартера. Для этого необходимо открутить гайки, которыми крепятся клеммы, к втягивающем реле затем, при помощи шкурки или надфиля зачищаем до металлического блеска. Контакты клемм подходящих к втягивающем реле также необходимо зачистить, клеммы аккумулятора и проверить целостность контакта массы соединяющий корпус автомобиля с двигателем.

Причина номер два. Неисправна электро цепь управления стартером, в этой причине можно объединить такие неисправности,как неисправность замка зажигания, неисправность реле стартера либо нарушение целостности электропроводки. В этом случае втягивающее реле щелкать не будет, и на проводе управление стартером который идет с клеммой типа мама,не будет возникать положительный потенциал при включении зажигания.

Причина номер три. Неисправно втягивающее реле. Если вы убедились что на проводе управления стартером идущим от замка зажигания при включении зажигания возникает положительный потенциал, реле стартера никак не реагирует на это, то скорее всего она неисправна. Также реле может щелкать, но на выходной малой клемме втягивающего положительного потенциала не будет. Это проверяется той же контролькай либо лампочкой на проводах. Это говорит об отсутствии контакта внутри втягивающего реле либо недостаточном уходе пальца внутрь, в обоих случаях реле необходимо менять.

Причина номер четыре. Неисправность щеточного узла стартера прежде чем снимать стартер и менять щеточный узел необходимо проверить его работу не снимая с двигателя. Для этого необходимо взять отдельный провод и подать напряжение на клемму стартера в обход втягивающего реле либо соединить две большие клеммы на втягивающем реле отверткой, если после этого стартер не крутит его необходимо снять и проверить щеточный узел.

Причина номер пять. Пробой обмоток статора и якоря после разборки чистки дефектовки и проверки щеточного узла на работоспособность необходимо проверить обмотки статора и якоря на пробой, это делается при помощи мультиметра.

Причина номер шесть. Поломка зубьев бендикса и венца маховика в ходе длительной эксплуатации автомобиля возникает и такая неисправность как разрушение зубьев маховика или бендикса, если замена бендикса проблемы не возникают то с заменой венца маховика придется повозиться.
