Залипло втягивающее реле что делать?

Ремонт стартера бензопилы марки «Интерскол»

Данная модель стоит 9900 руб. и предназначается для легких работ, а конкретно:

маленького ремонта;
подрезки сучьев в саду;
пиления дров для камина.

Инструмент обустроен двухтактным мотором, мощность которого составляет 1,6 л. с. Производитель предугадал наличие облегченного пуска. По причине того, что оборудование имеет систему гашения вибрации, оператор будет уставать не настолько стремительно при эксплуатации инструмента. Цепь смазывается автоматом, что упрощает внедрение устройства. Крышка воздушного фильтра вам больше понравятся открыта без использования каких-то дополнительных инструментов.

https://www.youtube.com/video/WS8-gHi-IKI

Экспертов и домашних мастеров конечно заинтриговать последующие свойства: особенности шины, объем мотора, и конечно вместительность масляного бака. 1-ый параметр ограничен 35 см, что касается объема мотора, то он эквивалентен 37,4.5 см 3.5. В масляный бак помещается 0,21 л. Эта пила бытового класса имеет 14-дюймовую шину, а шаг цепи составляет 3/8 дюйма.

Данная бензопила «Интерскол ПЦБ» имеет мощность в 1,6 л. с., в кв это значение составляет 1,2. Емкость топливного бака ограничена 0,39 л. Оборудование весит не настолько много, масса равна 4,5 кг. Ширина паза эквивалентна 1,3 мм, а количество звеньев равно 53.

стартер для китайской бензопилы 5 штук Ссылка- .

Читайте:

Эта модель обойдется потребителю в 10 700 руб. Она оснащена двухтактным двигателем, мощность которого составляет 2 л. с. Предназначается устройство для выполнения легких работ, а именно:

небольшого ремонта;
ухода за садом;
заготовки дров для камина;
обрезки сучков.

Данная бензопила «Интерскол ПЦБ 16 40л» имеет 40-см шину, объем двигателя составляет 40,1 см 3. Масляный бак вмещает 0,21 л, тогда как емкость топливного бака равна 0,39 л. Весит устройство 4,7 кг, а его мощность в киловаттах равна 1,5. Устройство оснащено 16” шиной, а паз с помощью данного инструмента можно будет проделать шириной до 1,3 мм.

Стартер бензопилы «Интерскол» может выйти из строя. Для того чтобы сэкономить на дорогостоящих услугах специалистов, можно попытаться осуществить ремонт самостоятельно. Для этого инструмент разбирается, снимается корпус стартера, где видимых причин поломки вы можете не обнаружить. Это указывает на необходимость дальнейшей разборки. Для этого выкручивается центральный винт, что позволит вам увидеть: механизм состоит из двух пружин, одна из которых может обломиться.

Дополнительно: Устройство стартера бензопилы

Основную пружину тоже можно снять для осмотра, если она оказалась нормальной, то ее устанавливают на место. На второй с помощью пассатижей можно сделать крючок, а после установить все механизмы на свои места. Теперь пружина взводится, для этого шнур стартера прокладывается по часовой стрелке до технологического пропила.

Катушку вместе со шнуром необходимо повернуть по часовой стрелке, преодолевая усилие. Можно накрутить несколько оборотов, каждый раз при этом следует проверять шнур, который должен наматываться на катушку. После этого пила собирается обратно

Принцип работы втягивающего реле

Перед тем как перейти непосредственно к неисправностям и методами их устранения, автовладельцам будет полезно узнать устройство втягивающего реле стартера, и как оно работает. Сразу стоит отметить, что механизм представляет собой классический электромагнит, состоящий из двух обмоток (удерживающей и втягивающей), схемы подключения его к стартеру, а также сердечника с возвратной пружиной.

В момент поворота ключа зажигания напряжение от аккумулятора подается на обмотки втягивающего реле. При этом создается электромагнитное поле, которое перемещает сердечник, находящийся в его корпусе. Тот, в свою очередь, сжимает возвратную пружину. В результате этого противоположный конец “вилки” сдвигается к маховику. При этом шестерня, соединенная с бендиксом, выдавливается наружу до момента зацепления с венцом маховика. В результате зацепления замыкаются контакты встроенной схемы включения стартера. Далее втягивающая обмотка отключается, а сердечник остается в зафиксированном положении при помощи работающей удерживающей обмотки.

Схема работы втягивающего реле

После того как ключ зажигания отключает двигатель, напряжение на втягивающее реле перестает подаваться. Происходит возврат якоря в исходное положение. Механически соединенные с ним вилка и бендикс выходит из зацепления с маховиком. Таким образом, неисправность втягивающего реле стартера — это критическая поломка, из-за которой невозможно запустить двигатель.

Втягивающее щёлкает, но стартер не крутит. Простое решение проблемы за копейки

Приветствую вас, дорогие читатели. В конце зимы у моего автомобиля начала проявляться проблема со стартером: втягивающее щёлкает, но стартер не крутит.

По-началу помогало простое выключение-включение зажигания. Из-за этого появлялись мысли о том, что неисправность кроется не в стартере, а в замке зажигания.

Однако постепенно, с каждой неделей, проблема всё больше прогрессировала и теперь выключить-включить зажигание стало недостаточно. Приходилось открывать капот, шевелить провода, подходящие к стартеру. Когда машина после такой процедуры заводилась, я понял, что дело тут совсем не в замке зажигания.

Также заметил, что если аккумулятор снять и полностью зарядить, то . Вывод: стартеру не хватает энергии.

А какая наиболее частая причина такой проблемы? Закисленные контакты.

После того, как простое применение аналога WD-40 не помогло, было решено снять стартер:

Предварительно сняв минусовую клемму с АКБ, открутил два болта, которые держат стартер и вот пусковое устройство двигателя в моих руках.

Он был весьма грязный, как снаружи, так и внутри. Контакты оказались также грязными:

Интересовал меня именно толстый, маленький, многожильный провод, который идёт от втягивающего реле в корпус самого стартера. Ведь втягивающее щёлкает — значит к нему ток идёт, а вот до стартера по этому проводу не доходит.

Все контакты почистил наждачной бумагой зернистостью 180, хорошо обработал аналогом WD-40, после чего установил на место.

Далее этап проверки. Ситуация однозначно стала лучше, теперь не нужно включать-выключать зажигание, а тем более лезть под капот.

Однако не всё идеально, довольно часто, после поворота ключа, возникает вот такая ситуация: стартер покрутит, после этого останавливается, далее идёт пауза 1-2 секунды, после чего он вновь начинает крутить, после этого обычно двигатель обычно заводится. Ключ при этом на протяжении всего этого времени повёрнут в положение «заводить».

Здесь уже проблема скорее всего в свечах, их нужно почистить или заменить, чем я и займусь. Если у вас есть другие предположения, то напишите их в комментарии, ознакомлюсь, возможно у меня действительно что-то другое.

В любом случае, проблема уже не такая выявленная, как была раньше, поэтому результат в любом случае положительный. Да и стоимость его совсем небольшая, думаю у каждого в гараже найдётся наждачная бумага и что-то вроде WD-40.

Источник

Замкнули обмотки статора или ротора

Если стартер не только не крутит двигатель (не слышно звука поворота), но и издает запах паленой изоляции – вероятнее всего он сгорел из-за замыкания. Основной «враг» электростартера – перегрев, из-за которого разрушается лаковое покрытие обмоток. Особенно «страдают» от перегрева безредукторные устройства старого образца (с обмоткой возбуждения). Оголение проводов – всегда грозит замыканием. На межвитковое замыкание якоря (или пробой на массу) – указывает ухудшение эффективности работы электромотора: маховик проворачивается медленно, с большой «неохотой». Проверить статор и якорь можно только после снятия – визуально, на обрыв провода, «прозвонкой», нагрузочными клещами.

Ремонт разборного втягивающего реле

Завод-изготовитель оснащает стартеры неразборным или разборным втягивающим устройством. Неразборное реле в случае поломки подлежит замене, а разборное можно починить. Описанный метод позволяет произвести проверку втягивающего реле всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок. Разборка и ремонт реле осуществляется в следующем порядке:

Откручивают гайки крепления крышки корпуса.
При необходимости дополнительно отпаивают концы обмоток.
После снятия крышки осматривают силовые контакты:

При их подгорании производят зачистку поврежденной части наждачной бумагой;
При износе производят замену.

Устройство собирается в обратном порядке и проверяется на работоспособность.
Отремонтированное реле устанавливается обратно на стартер.

Схема втягивающего реле стартера

Схема втягивающего реле

В дополнение к предыдущему пункту представляем вашему вниманию схему втягивающего реле стартера. С ее помощью вам будет легче понять принцип действия устройства.

Втягивающая обмотка реле всегда подключена к “минусу” через стартер. А удерживающая обмотка — непосредственно к аккумулятору. Когда сердечник реле прижимает рабочую пластину к болтам, и на стартер подается “плюс” от аккумулятора, то аналогичный “плюс” подается и на выход “минуса” втягивающей обмотки. Из-за этого она отключается, и ток продолжает идти только по удерживающей обмотке. Она слабее, чем втягивающая, однако обладает достаточной силой, чтобы постоянно удерживать сердечник внутри корпуса, что обеспечивает беспрерывную работу мотора. Использование двух обмоток позволяет значительно экономить энергию аккумулятора во время запуска двигателя.

Типы втягивающих реле и их производители

Вкратце коснемся втягивающих реле, использующихся на автомобилях ВАЗ. Они делятся на четыре типа:

для не редукторных стартеров моделей ВАЗ 2101-2107 (“Классика”);
для не редукторных стартеров моделей ВАЗ 2108-21099;
для редукторных стартеров ВАЗ всех моделей;
для редукторов стартеров AZD (используются в моделях ВАЗ 2108-21099, 2113-2115).

Кроме этого, как упоминалось выше, они делятся на разборные и неразборные. Разборными являются более старые модели. Новые и старые являются взаимозаменяемыми.

Для автомобилей ВАЗ втягивающие реле выпускают следующие предприятия:

Завод имени А.О.Тарасова (ЗиТ), Самара, РФ. Реле и стартеры выпускаются под торговыми марками “КАТЭК” и “КЗАТЭ”.
БАТЭ. Борисовский завод автотракторного электрооборудования (Борисов, Беларусь).
Компания “Кедр” (Челябинск, РФ);
Dynamo AD, Болгария;
“ИскРа” (Iskra). Белорусско-словенское предприятие, чьи производственные мощности расположены в городе Гродно (Беларусь).

При выборе того или иного производителя необходимо учитывать, что самыми качественными и распространенными марками являются именно “КАТЭК” и “КЗАТЭ”. Также помните, что, если на вашей машине установлен стартер AZD, то к ним подходят “родные” реле, выпущенные на том же предприятии. То есть, с продукцией других заводов они не совместимы.

Итоги

Втягивающее реле стартера — несложное устройство. Однако его поломка является критичной, так как не позволит запустить двигатель. Проверку и ремонт реле может выполнить даже неопытный автовладелец, обладающий элементарными навыками слесарных работ. Главное, чтобы под рукой были соответствующие инструменты. В случае, если реле неразборное, все же советуем вам выполнить его замену, так как, по статистике, после выполнения ремонта срок его эксплуатации будет небольшим. Поэтому, если в вашей машине не работает втягивающее реле — купите аналогичное устройство и произведите его замену.

Если крутится стартер после заводки мототора тут может быть две причины: первая залипают контакты на реле которое установленно после замка зажигания(редко но бывает).Вторая причина залипает втягивающее реле. Втягивающие реле на стартере если не имеете опыта,то лучше самому не разбирать а обратиться к специалисту.Заодно попросите и втулки на валу поменять если большой износ.

Втягивающее реле автомобильного стартера представляет собой электромагнит системы зажигания, выполняющий сразу 2 функции. Первая его функция — приближение шестерёнки бендикса в стартере к зубцам венца маховика. Второй функцией является возврат этой шестерни в изначальную позицию после запуска мотора. Неисправность втягивающего реле создаёт риск того, что автомобильный двигатель просто не удастся завести. Возможных причин неисправности реле насчитывается немного.

По какому принципу функционирует втягивающее реле

Перед переходом к собственно неисправностям и способам их исправления следует рассмотреть само устройство этого реле и принцип его работы. Прежде всего следует сказать, что в основе данной детали лежит обычный электромагнит, который включает 2 обмотки (втягивающую и удерживающую), также конструкция реле включает схему подключения к стартеру и сердечник, оборудованный возвратной пружиной.

Во время поворота ключа в замке зажигания происходит подача напряжения от автомобильного аккумулятора на обмотки реле. В результате возникает электромагнитное поле, передвигающее сердечник, который расположен в корпусе. Сердечник осуществляет сжатие возвратной пружины. Вследствие этого происходит сдвиг противоположного конца “вилки” к маховику. Во время этих процессов шестерня, которая соединена с бендиксом, выталкивается наружу, пока не произойдёт её зацепление с маховиком (его венцом). Следствием зацепления становится замыкание контактов на встроенной схеме включения автомобильного стартера. Затем происходит отключение втягивающей обмотки, а сердечнику придаётся зафиксированное положение с помощью продолжающей работать удерживающей обмотки.

Когда мотор будет выключен ключом в замке зажигания, сразу прекратится подача напряжения на реле. Якорь возвращает своё первоначальное положение. Бендикс и вилка, которые соединены с ним, изменяют своё положение, заключающееся в их зацеплении с маховиком. Поломку втягивающего реле можно считать критической, так как она приводит к невозможности запуска двигателя.

Распространенные поломки стартера

Основные функции этой детали сводятся к запуску двигателя внутреннего сгорания. Замкнутый стартер

создает крутящий момент с необходимым числом оборотов, а это, в свою очередь, позволяет горючей смеси сжиматься и сгорать.

Типовый стартер состоит из следующих элементов:

щеточный узел;
электромагнитное втягивающее реле;
бендикс;
планетарный редуктор;
крышка с подшипником скольжения;
корпус в сборе;
ротор с коллектором;
щеточный узел.

Если модуль не функционирует нормально, внимательно осмотрите аккумулятор и всю электроцепь. Возможные причины неполадки:

недостаточно хорошо закреплены контакты;
разряжена аккумуляторная батарея;
повреждение проводки;
масло в картере не соответствует необходимому классу вязкости;
поломка в замке зажигания.

Еще одна распространенная проблема – замыкание на массу двигателя. Почему замыкает стартер

в этом случае? Все дело в болтах, на которые он крепится: они могут неправильно заземлять электромотор из-за заводского брака или вследствие механического повреждения. Чтобы исправить это, нужно заменить болты на новые.

Если стартер не включается, то, скорее всего, проблема в неисправности реле или в коротком замыкании в обмотке. Случаи, когда происходит вращение якоря, но стартер не может провернуть коленвал, вызывает обычно пробуксовка муфты или дефекты в винтовой нарезке.

Если у вас сломался стартер или другие детали, то учтите, что на сайте ZAPCHASTI.RIA.COM размещено около 1 000 000 самых всевозможных запчастей. Здесь вы можете подобрать любую запчасть на любой автомобиль.

Типы втягивающих реле и их производители

Вкратце коснемся втягивающих реле, использующихся на автомобилях ВАЗ. Они делятся на четыре типа:

для не редукторных стартеров моделей ВАЗ 2101-2107 (“Классика”);
для не редукторных стартеров моделей ВАЗ 2108-21099;
для редукторных стартеров ВАЗ всех моделей;
для редукторов стартеров AZD (используются в моделях ВАЗ 2108-21099, 2113-2115).

Для автомобилей ВАЗ втягивающие реле выпускают следующие предприятия:

Завод имени А.О.Тарасова (ЗиТ), Самара, РФ. Реле и стартеры выпускаются под торговыми марками “КАТЭК” и “КЗАТЭ”.
БАТЭ. Борисовский завод автотракторного электрооборудования (Борисов, Беларусь).
Компания “Кедр” (Челябинск, РФ);
Dynamo AD, Болгария;
“ИскРа” (Iskra). Белорусско-словенское предприятие, чьи производственные мощности расположены в городе Гродно (Беларусь).

Итоги

Всем привет! Скорее всего, я не первый с такой записью, но, все же, хотел бы с Вами поделиться очередной порцией из серии пособий о том, как решать проблемы самому, а не доверять кому-то.

Начну с того, что не люблю я все эти сервисы (имеется в виду гаражные), где людей, мягко говоря, хотят «разуть» при первой же возможности. Это, конечно, не касается новых автомобилей — здесь я сам сдаю автомобиль на ТО по техрегламенту.

Так, о чем же я…Ах да, втягивающее. Когда еще забирал свою машинку, то она наотрез отказывалась подавать признаки жизни. Позже выяснилось, что проблема была во втягивающем. Хотел было уже купить новую, но (считаю, что у меня руки из плеч) решил сделать сам. А теперь, сама суть данной записи:

Имеем родное неработающее втягивающее реле Fenox, желание справляться с трудностями, руки из плеч, пару ключей, надфиль (можно мелким напильником или шкуркой) и, конечно же, паяльник!

С проблемами поломки стартера можно столкнуться в самый неожиданный момент. Так как при этом двигатель невозможно запустить – проблема оказывается довольно серьезной. Но можно попробовать решить эту задачу самостоятельно.

Для начала надо установить причину неисправности.

Основными факторами, по которым на ВАЗ-2110 стартер не крутит, являются: выход из строя втягивающего реле, залипание пятаков (замыкающих контактов), износ щеток электродвигателя. Такие причины неисправностей можно устранить только путем снятия и переборки стартера.

Но прежде чем приступить к этой задаче, давайте немного разберемся в его устройстве.

Стартер состоит из стального корпуса, к которому изнутри прикреплены четыре постоянных магнита. Двумя шпильками между собой стянуты крышки и корпус. Якорь вращается на валу, вставленному в две металлокерамические втулки, которые находятся в опоре вала и крышке.

Вращение от вала якоря на вал привода передает планетарный редуктор, который состоит из центральной и трех планетарных шестерен. На валу привода стоит обгонная муфта и бендикс, передающий вращение в одном направлении, от стартера к двигателю, разъединяя их после запуска.

На корпусе установлено втягивающее реле, предназначенное для подачи шестерни привода в зацепление с маховиком коленвала. При этом оно включает электродвигатель стартера. При включении зажигания на пуск двигателя подается напряжение на обмотки реле. Втягивающая обмотка выключается, при замыкании его контактов.

Типы втягивающих реле и их производители

Вкратце коснемся втягивающих реле, использующихся на автомобилях ВАЗ. Они делятся на четыре типа:

для не редукторных стартеров моделей ВАЗ 2101-2107 (“Классика”);
для не редукторных стартеров моделей ВАЗ 2108-21099;
для редукторных стартеров ВАЗ всех моделей;
для редукторов стартеров AZD (используются в моделях ВАЗ 2108-21099, 2113-2115).

Для автомобилей ВАЗ втягивающие реле выпускают следующие предприятия:

Завод имени А.О.Тарасова (ЗиТ), Самара, РФ. Реле и стартеры выпускаются под торговыми марками “КАТЭК” и “КЗАТЭ”.
БАТЭ. Борисовский завод автотракторного электрооборудования (Борисов, Беларусь).
Компания “Кедр” (Челябинск, РФ);
Dynamo AD, Болгария;
“ИскРа” (Iskra). Белорусско-словенское предприятие, чьи производственные мощности расположены в городе Гродно (Беларусь).

Неисправности стартера автомобиля. Наиболее частые причины плохо работающего стартер

Стартер – это электромеханическое устройство, которое обеспечивает запуск двигателя, создавая первичный крутящий момент коленчатого вала с необходимыми оборотами, чтобы образовалась степень сжатия, для воспламенения горючей смеси.

И когда не работает стартер или работает с перебоями, то запуск двигателя весьма проблематичен, а порой и невозможен. Но прежде чем приступать к поискам причин, почему стартер не крутит нужно помнить, что данный узел работает в паре с другими системами автомобиля в общей пуско-зарядной цепи (АКБ-механизм управления запуском-стартер). Поэтому могут быть как механические, так и электрические поломки, имеющие свои отличительные черты.

Электрические причины неисправности

Когда стартер не крутит двигатель или же крутит медленно, с недостаточной мощностью для запуска, то в первую очередь стоит проверить электрическую цепь, начиная от аккумулятора:

АКБ должен быть хорошо заряжен;
Контакты «массы» надежны и хорошо закреплены;
Провод от клеммы втягивающего реле цел и имеет хороший контакт;
Провод на участке аккумулятор стартер не поврежден и имеет хороший контакт;
Контактная группа замка зажигания исправно функционирует.

На эти неисправности стоит обратить внимание, когда ключ повернут в замке зажигания, но не срабатывает втягивающее, не вращается якорь. Если произошел обрыв обмотки тягового реле, а так же замыкание между витками или замкнуло на массу

О проблемах стартера по электрической части будит говорить также при медленном прокручивании маховика.

И когда видимых причин нет, стоит демонтировать деталь для осмотра, ведь возможно подгорел коллектор или замкнули его пластины. Хотя, основная возможная причина, что износились или же подвисли щетки.

Так как типичные неисправности стартера это:

Неплотно прилегающие к коллектору щетки;
Тяговое реле выходит из строя;
Изнашивается коллектор якоря.

Принцип работы стартера и его устройство

Если по электрической части все в порядке и цепь без повреждений, то стоит демонтировать запчасть для разборки и детального осмотра с целью выявления дефектов. Но прежде чем это делать, нужно изучить устройство и принцип действия автомобильного стартера.

Устройство стартера автомобиля: 1. передняя крышка; 2. бендикс; 3. редуктор; 4. якорь; 5. корпус статора в сборе; 6. вилка; 7. втягивающее реле; 8. щеточный узел; 9. щетки; 10. задняя крышка стартера автомобиля.

При повороте ключа и запуске двигателя, происходят такие процессы:

Замыкаются контакты замка и через реле стартера, идет питание на обмотки (тяговую и удерживающую) втягивающего реле.

Магнитное поле в обмотках с усилием втягивает якорь вовнутрь корпуса (сжимая возвратную пружину).

Принцип работы стартера

Затем начинает толкать шток с контактной пластиной, которая и замыкает контакты втягивающего реле вследствие чего, мотор стартера начинает вращаться. А одновременно с этим вилкой от якоря выдвигается вперед бендикс, приводя свою шестерню в зацепление с маховиком двигателя. Что в следствии и приводит к запуску.

В тот момент, когда маховик начинает вращаться быстрее, не же ли шестерня бендикса, обгонная муфта предотвращает передачу крутящего момента и бендикс, рычагом отводится назад, благодаря возвратной пружине возвращается в свое положение.

Ключ в замке зажигания возвращается в первоначальное положение и напряжение на управляющей клемме исчезает.

Исходя из рассмотренной схемы, можно делать предположения о возможных неполадках на соответствующих этапах.

Распространённые симптомы поломки стартера

С поломкой пускового устройства автомобиля рано или поздно может столкнуться любой водитель. В статье пойдет речь о самых распространенных и явных признаков того, что со стартером что-то не так.

И на них нужно обязательно обратить внимание, чтобы в дальнейшем не довести дело до дорогостоящего ремонта. Ведь выход из строя этого узла практически никогда не случается мгновенно

Ниже приведен перечень «вестников» приближающейся беды:

– Двигатель иногда просто не запускается; – Вращение стартера прослушивается, но двигатель все равно не заводится; – Наличие характерного лязга металла об металл при старте; – Отчетливо прослушиваются щелчки реле, но эффект от этого – нулевой; – Аккумулятор полностью заряжен, а скорость вращения пускателя ненормально медленная; – Во время пуска начинает пахнуть гарью.

Давайте теперь более подробно поговорим о каждом из вышеперечисленных признаков и узнаем, что они обозначают.

О чем могут рассказать неполадки?

Пусковое устройство постоянно вращается, а двигатель или никак, или плохо заводится. При этом слышен металлический лязг, треск и даже скрежет.

Что нужно делать в этом случае? Специалисты советуют обратить внимание на вилку пускателя, шестерню и пружину. Однако будьте готовы к тому, что стартер придется демонтировать

Диагностика обгонной муфты или бендикса предполагает следующую последовательность действий:

1. Включить зажигание 2. Выжать тормоз до упора 3. Завести двигатель

После этого будет слышен лязг металла, возникающий при вращении якоря. Износ бендикса чаще всего связан с ослаблением пружин или истирании шестерней. Путем визуально осмотра специалист без труда найдет деталь, которую следует заменить. Вам останется лишь оплатить новую запчасть и саму работу.

Еще один важный момент, о котором следует знать – это отсутствие жесткого контакта обгонной муфты с двигательным валом. Бендикс должен свободно вращаться, но только в одну сторону. Повороту этого элемента в обратную сторону препятствуют стопорные кольца. Таким образом, проверка работоспособности бендикса очень проста: повертеть его в двух направлениях. В одном он должен прокручиваться свободно, в другом – не поворачиваться вообще. Если эти условия выполняются, значит, деталь рабочая.

Часто происходит и такая ситуация: стартер вращается, а двигатель вообще никак на это не реагирует. Об исправлении этой неполадки было сказано ранее – необходима замена вилки. Понадобиться показать стартер специалистам, чтобы они его разобрали и заменили. Вилка стоит не так уж и дорого – около 1000 руб. Однозначно вилку нужно менять при её механической деформации или поломке.

Жужжание металла, которое дает о себе знать при заведенном моторе, также ни о чем хорошем не говорит. Скорее всего это связано с залипанием втягивающего реле. Вторая причина – где-то заклинивает вилку. Четкие ответы на все вопросы можно получить только после снятия стартера. В случае с реле проще – эту неполадку владелец машины может диагностировать прямо на месте. Основная задача тягового реле заключается в том, чтобы двигать релейный шток. Замкните выходные контакты реле отверткой и посмотрите реакцию. Если пусковое устройство продолжает вращение, значит, залипло втягивающее реле. Его в этом случае нужно поменять на новое.

Некоторые из приведенных советов вы можете опробовать у себя в гараже, не прибегая к услугам специалистов. Хотя ремонт стартера лучше провести в специализированных автоцентрах.

Специалисты техцентров Shell ждут Ваши автомобили для квалифицированного обслуживания с гарантией качества!

Почему реле щелкает, но стартер не крутит двигатель

Однократное щелканье – «говорит» о том, что втягивающая обмотка работает, бендикс «вышел».Если после этого шестерня не крутит – либо неисправен сам стартер автомобиля, либо – «обошлась» муфта свободного хода. Если втягивающее часто «стреляет» бендиксом – значит, проблема в удерживающей катушке, неспособной «подхватить» сердечник, когда тянущая – уже отключилась.

Усилие – полностью обеспечивает мотор электростартера, но «открывает ему путь» – реле, поэтому стабильная работа приборов – взаимосвязана. Если стартер щелкает – проблема точно не во втягивающей обмотке.

Вероятные поломки:

Сел аккумулятор, или не затянуты клеммы.
Нет стабильной «массы» для ВО.
Замыкание якоря стартера.
Потеря проводимости на «пятаках».
Раскрошились щетки.
Оторвалась общая «масса» (АКБ).

Чтобы быстро проверить один проблемный узел – отверткой или ключом – стукните 2–3 раза (коротко, резко, но не сильно) по корпусу втягивающего реле, ближе к крышке. Потеря проводимости часто бывает от перекоса пластины, замыкающей пятаки. Так вы заставите ее вернуться на место.

Проверка втягивающего реле стартера

Чтобы определить причину отсутствия соединения зубчатых элементов стартера и двигателя, следует проверить работоспособность втягивающего реле. Для удобства диагностики чаще всего приходится демонтировать весь стартер.

Однако перед тем как приняться за демонтаж стартера, желательно провести несколько простых операций, которые помогут выявить неполадку:

Проверить состояние аккумулятора, надежность крепления клемм, удалить окислы с выводов АКБ;
Убедиться в том, что электрическая проводка надежно крепится к стартеру гайками. При наличии коррозии зачистить контакты мелкозернистой наждачной бумагой;
Найти в автомобиле реле включение стартера и проверить его состояние.

Порядок демонтажа стартера

Для снятия стартера требуется отсоединить провода, которые к нему подходят, а затем открутить болты крепления (обычно два или три).

Зачастую для выполнения этих, на первый взгляд, несложных операций автомобилисту приходится тратить много времени и усилий.

Объясняется это тем, что стартер во многих моделях авто хорошо спрятан в моторном отсеке, и чтобы добраться до него, необходимо изъять из-под капота немало мешающих узлов и механизмов. А в некоторых машинах, например Фольксваген Гольф или Пассат, для его демонтажа потребуется поддержка двигателя.

Лучше всего эту работу проводить на смотровой яме или на эстакаде.

Как проверить втягивающее реле стартера

Когда стартер успешно извлечен из подкапотного пространства, следует его очистить от загрязнений, а окисленные контакты необходимо обработать наждачкой.

Теперь стартер нужно разместить рядом с аккумулятором и подготовить два электрических провода достаточной длины. Лучше всего применять провода для «прикуривания», которые оснащены «крокодилами».
Первым делом нужно одним электропроводом соединить плюсовую клемму аккумулятора с соответствующим выводом втягивающего реле.
После этого другой провод подключают к минусовой клемме АКБ.
Осталось лишь прикоснуться свободным концом минусового электропровода к корпусу стартера и узнать результат:
если при соединении произойдет быстрый и отчетливый щелчок в области втягивающего реле, то оно работает;
если признаки «жизни» отсутствуют, значит втягивающее реле нуждается в ремонте или замене.

При работоспособном втягивающем реле, причину неисправности следует искать в цепи питания. Ну а неисправный узел можно попытаться отремонтировать своими руками или заменить на новый.

Как разобрать стартер ВАЗ 2106 своими руками

Ключом на 10 или головкой откручиваем две гайки на крышке:

После чего снимаем крышку со шпилек, как это показано на фотографии:

После этого можно снимать обмотку вместе с корпусом, так как ее больше ничего не держит:

Как видите выше, стартер разобран на две части: обмотка с корпусом и ротор. Чтобы заменить обмотку, понадобится ударная или силовая отвертка под ключ, чтобы открутить болты с четырех сторон корпуса, как это наглядно продемонстрировано ниже:

После чего обмотка вынимается без каких-либо проблем:

Чтобы вынуть якорь, необходимо отогнуть отверткой пластиковую скобу, которая держит его в зацеплении:

После чего он без проблем вынимается:

А чтобы снять муфту привода, необходимо тонкой отверткой поддеть стопорное кольцо:

И с легкостью снять муфту:

Вот весь процесс, который пришлось проделать, чтобы разобрать стартер на автомобиле ВАЗ 2106. Для это понадобился инструмент, которые представлен ниже на фото:

Сборку и замену всех деталей производим в обратном снятию порядке.

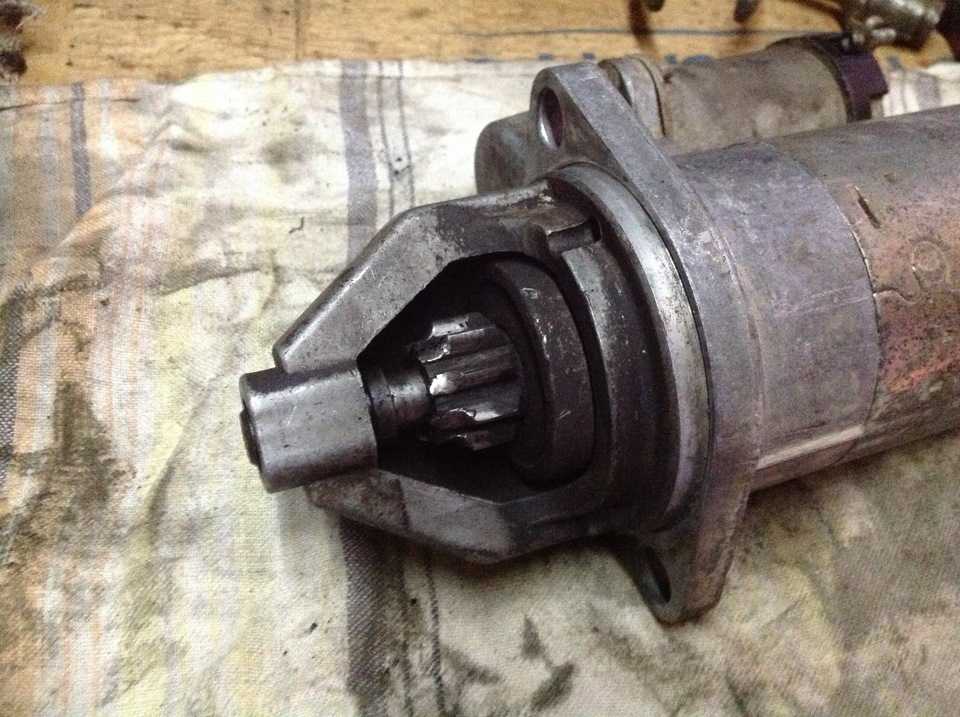

C самого момента покупки стартер не давал покоя, периодически пощёлкивал и не крутился, особенно любил так делать в морозы или когда аккум слегка разряжен.Старый владелец знал об этой проблеме, но ремонтировать стартер не хотел категорически и потому придумал «колхоз», параллейно замку зажигания установил кнопку, которая замыкала два контакта, конечно же кнопка была рассчитана на малые токи . В один прекрасный летний день залипла навсегда, после чего была экстренно демонтирована путём «аварийного вырывания» ))))).

Сначала о запчастях.

Были куплены щётки Protech IA3564 — не пригодились, те что стояли в идеале износ 10 % максимум И контакты на втягивающие Cargo 139495 ,самое главное при заказе по этому коду приходит один контакт, надо два.Снятие:

Самый главный секс именно в этом пункте.Нужно снять правое переднее колесо, брызговик (тот что закрывает моторный отсек со стороны колеса), открутить крепление проводки идущей на стартер (чтоб при снятии не поломать крепеж ) и от самого стартера тоже (гайка и фишка снизу в неудобном месте).И вот предварительные ласки пройдены, приступаем к самому интересному. На стартере два болта, один откручивается со стороны коробки, второй с передней стороны (нужно снять защиту двс). Оба болта на 14, при попытке открутить простой головкой с шестью гранями задний болт меня ждал провал. Дело в том, чтоб открутить задний болт, пришлось собрать небольшой конструктор из большого удлинителя, карданчика и малого удлинителя.Вся выше указанная конструкция ни как не хотела принимать нужный угол и одеваться на задний болт стартера, а если и одевалась, то при попытке повернуть тут же соскальзывала. Болты на стартере стояли с низкой шляпкой (возможно не заводские), это прибавило не удобства. Всё решилось когда взял в руки головку на 14 в двенадцати гранном исполнении.Для снятия переднего болта пришлось сделать другую конструкцию, два длинных удлинителя, вставляем выше рулевого демпфера и готова (с передним болтом проблем минимум).
